[Sammelthread] Offizieller AMD RX 9070 (XT) Overclocking und Modding Thread
- Ersteller ApolloX
- Erstellt am
Wenn jemand das Original Backup hat für Spätere Notfälle bitte denkt an mich. Ich Spendiere auch ein Bier.
Alternativ gibts noch das RebelsTool, das schreibt mit absicht nur in den RAM.
www.igorslab.de
Ich will dort noch weitere mir sinnvolle Optionen hinzufügen, fehlt allerdings gerade die zeit dafür.
Sonnst gibt es noch den EVC2, der macht am Ende dasselbe.
Red BIOS Rebellion Team|igor´sLAB
Willkommen beim R.B.R.T.! Wir sind ein Zusammenschluss von Enthusiasten, die es lieben, PC-Hardware zu optimieren. Der Schwerpunkt unserer bisherigen Arbeit liegt auf Software zur Leistungssteigerung von AMD-Radeon-Grafikkarten. Unsere Mission: künstliche technische Beschränkungen der Hersteller um…
www.igorslab.de
Ich will dort noch weitere mir sinnvolle Optionen hinzufügen, fehlt allerdings gerade die zeit dafür.
Sonnst gibt es noch den EVC2, der macht am Ende dasselbe.
Pyrocrack
Urgestein
Ja ohne Backup ist immer doof!
Viel mehr schaffe ich bei den Temps nur mit Treiber wohl nicht, der Treiber ist aber schon besser geworden.
Viel mehr schaffe ich bei den Temps nur mit Treiber wohl nicht, der Treiber ist aber schon besser geworden.
Das RebelsTool existiert übrigens nur, weil dieses Script teils falsche Beschreibungen und fehlinterpretierte PMBus befehle beinhaltet. (vielleicht hat er es inzwischen überarbeitet)
Und nein, wir haben nie auch nur den kleinsten schnipsel von ihm geklaut, wir haben uns halt Soft und Hardware besorgt um nicht fröhliches Registerraten spielen zu müssen.
Dazu findet man die Komplette PMBus spez online, dort kann man wenigstens schon die Grundregister nachlesen.
BTW, die Settings meiner XFX Merc sind von Werk ab schon echt Spicy ^^. Dazu haben sie auf fast jeder Rail ein paar Watt vor der SMU/Treiber versteckt.
Und nein, wir haben nie auch nur den kleinsten schnipsel von ihm geklaut, wir haben uns halt Soft und Hardware besorgt um nicht fröhliches Registerraten spielen zu müssen.
Dazu findet man die Komplette PMBus spez online, dort kann man wenigstens schon die Grundregister nachlesen.
Beitrag automatisch zusammengeführt:
BTW, die Settings meiner XFX Merc sind von Werk ab schon echt Spicy ^^. Dazu haben sie auf fast jeder Rail ein paar Watt vor der SMU/Treiber versteckt.
Pyrocrack
Urgestein

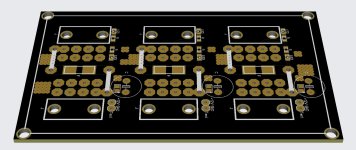

Hätten sie nur mal nicht an den Sicherungen gespart!
Da legieren dann gleich die FETs durch wenn man Pech hat und reißen die GPU mit.
Da legieren dann gleich die FETs durch wenn man Pech hat und reißen die GPU mit.
Pyrocrack
Urgestein
Da ist auch noch Platz für eine Phase mehr und viele Kondensatoren könnte man auch noch drauflöten.
Habe leider keine Ersatzkarte aber du kannst es ja mal versuchen
Habe leider keine Ersatzkarte aber du kannst es ja mal versuchen
Was grundsätzlich zu beachten ist:
Die Teiler am Input müssen an beiden Controllern gleich gesetzt werden (bzw beide z.b. zwei schritte hoch/runter, die Teiler müssen dabei nicht dieselben sein, kommt auf die Programmierung des Herstellers an, sonst merkt die SMU das was Faul ist).
Das ist sozusagen der Soft Shunt Mod.
Am Output ist das egal, da reicht meist 22h R1 für den GFX Rail.
War zuletzt noch am Spielen mit 24h R1 für den SOC, bin aber noch zu keinem Schluss gekommen, ob da bei hohem VRAM/FCLK schon etwas Limitiert.
Die Teiler am Input müssen an beiden Controllern gleich gesetzt werden (bzw beide z.b. zwei schritte hoch/runter, die Teiler müssen dabei nicht dieselben sein, kommt auf die Programmierung des Herstellers an, sonst merkt die SMU das was Faul ist).
Das ist sozusagen der Soft Shunt Mod.
Am Output ist das egal, da reicht meist 22h R1 für den GFX Rail.
War zuletzt noch am Spielen mit 24h R1 für den SOC, bin aber noch zu keinem Schluss gekommen, ob da bei hohem VRAM/FCLK schon etwas Limitiert.
Pyrocrack
Urgestein
Die beiden MP2868A Controller sind doch beide für die GPU Spannung, wenn man da einen anders einstellt ist das doch nicht so gut.
Der an Adresse 22h ist für GPU = Rail 1 und VDDCI (Substrat, PHY..) =Rail 2.
An Adresse 24h ist für SOC = R1 und Mem VDDIO = R2 ( VRAM ).
Pyrocrack
Urgestein
Ach einer ist für den Speicher usw., dachte der hätte ein anderen, muss ich mir noch mal anschauen.
Ja wäre auch unlogisch da zwei Controller zu benutzen für das Selbe, dachte einer kann nicht genug Phasen versorgen oder so.. Die FET Treiber werden gleich in den DrMOS drinnen sein.
Jo https://www.techpowerup.com/review/xfx-radeon-rx-9070-xt-mercury-oc-magnetic-air/5.html
Ja wäre auch unlogisch da zwei Controller zu benutzen für das Selbe, dachte einer kann nicht genug Phasen versorgen oder so.. Die FET Treiber werden gleich in den DrMOS drinnen sein.
Jo https://www.techpowerup.com/review/xfx-radeon-rx-9070-xt-mercury-oc-magnetic-air/5.html
Zuletzt bearbeitet:

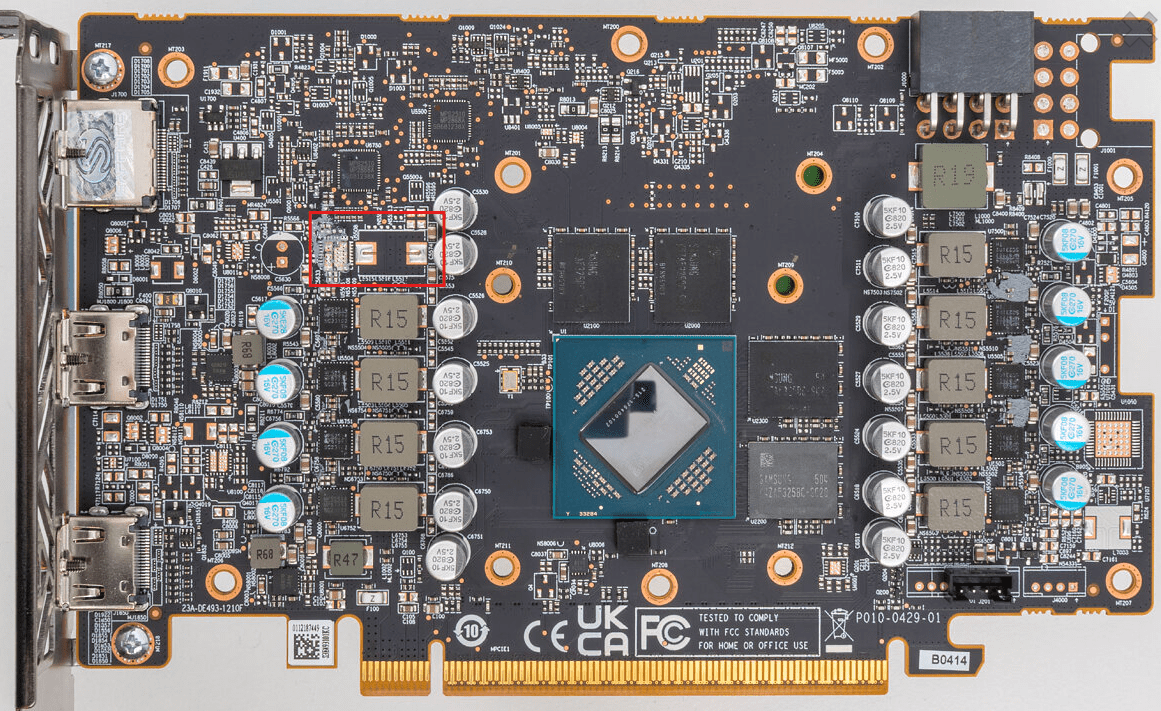

Hmm die 9060XT hätte auch noch einen frei ^^.Da ist auch noch Platz für eine Phase mehr und viele Kondensatoren könnte man auch noch drauflöten.
Habe leider keine Ersatzkarte aber du kannst es ja mal versuchen
Mit welchem Heissluftfön von ali würdet ihr das machen ?
Pyrocrack
Urgestein
Das geht nicht so einfach, du musst das ganze Board evtl. vorwärmen.
Die saugen die Hitze nur so weg.
Mit ner guten Heißluft gehts vielleicht auch so, aber nicht das Ding für 30€.
Naja Versuch macht kluch, man will das aber auch nicht totgrillen. Man lötet das dann ja am besten mit Bleizinn das es schneller schmilzt.
Erst mal Putzen^^
Das übt man erst mal an ner kaputten Karte.
Die saugen die Hitze nur so weg.
Mit ner guten Heißluft gehts vielleicht auch so, aber nicht das Ding für 30€.
Naja Versuch macht kluch, man will das aber auch nicht totgrillen. Man lötet das dann ja am besten mit Bleizinn das es schneller schmilzt.
Erst mal Putzen^^
Das übt man erst mal an ner kaputten Karte.
Zuletzt bearbeitet:
habe ich ja 6900XT asrock
Pyrocrack
Urgestein
Starken Lötkolben brauchste auch nur um das mit Sauglitze zu putzen und ohne gescheites Flussmittel geht eh nichts.
Versuchs halt mal, dann merkst du wie die Karten die Hitze reinsaugen.
Das ist vor allem bei Masseflächen schlimm.
Das sieht bei manchen alles so leicht aus, aber dafür braucht man Übung.
Das richtige Timing und Temperatur sonnst sind paar Leiterbahnen weg^^
Wenn man 0 Löterfahrung hat, da ist es das falsche Projekt.
Da bestellt man sich mal paar SMD Bausätze bei Ali und versucht erst mal das. (Gibt sogar für BGA ein übungs PCB)
Versuchs halt mal, dann merkst du wie die Karten die Hitze reinsaugen.
Das ist vor allem bei Masseflächen schlimm.
Das sieht bei manchen alles so leicht aus, aber dafür braucht man Übung.
Das richtige Timing und Temperatur sonnst sind paar Leiterbahnen weg^^
Wenn man 0 Löterfahrung hat, da ist es das falsche Projekt.
Da bestellt man sich mal paar SMD Bausätze bei Ali und versucht erst mal das. (Gibt sogar für BGA ein übungs PCB)
Zuletzt bearbeitet:
Pyrocrack
Urgestein
Ich hätte sogar ne geregelte SMD Heizplatte, die ist aber zu klein für eine Grafikkarte.
Da gibts so tolle IR Strahler, die sind klasse.
Da gibts so tolle IR Strahler, die sind klasse.

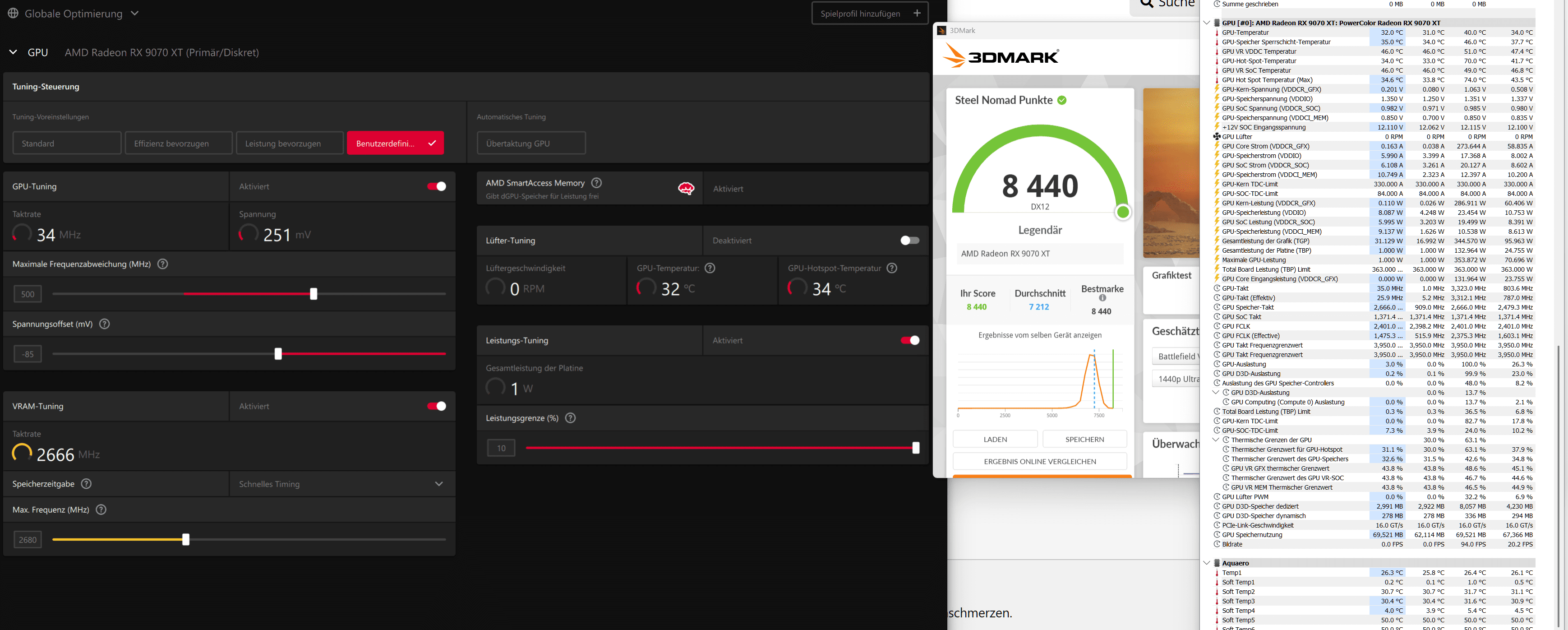

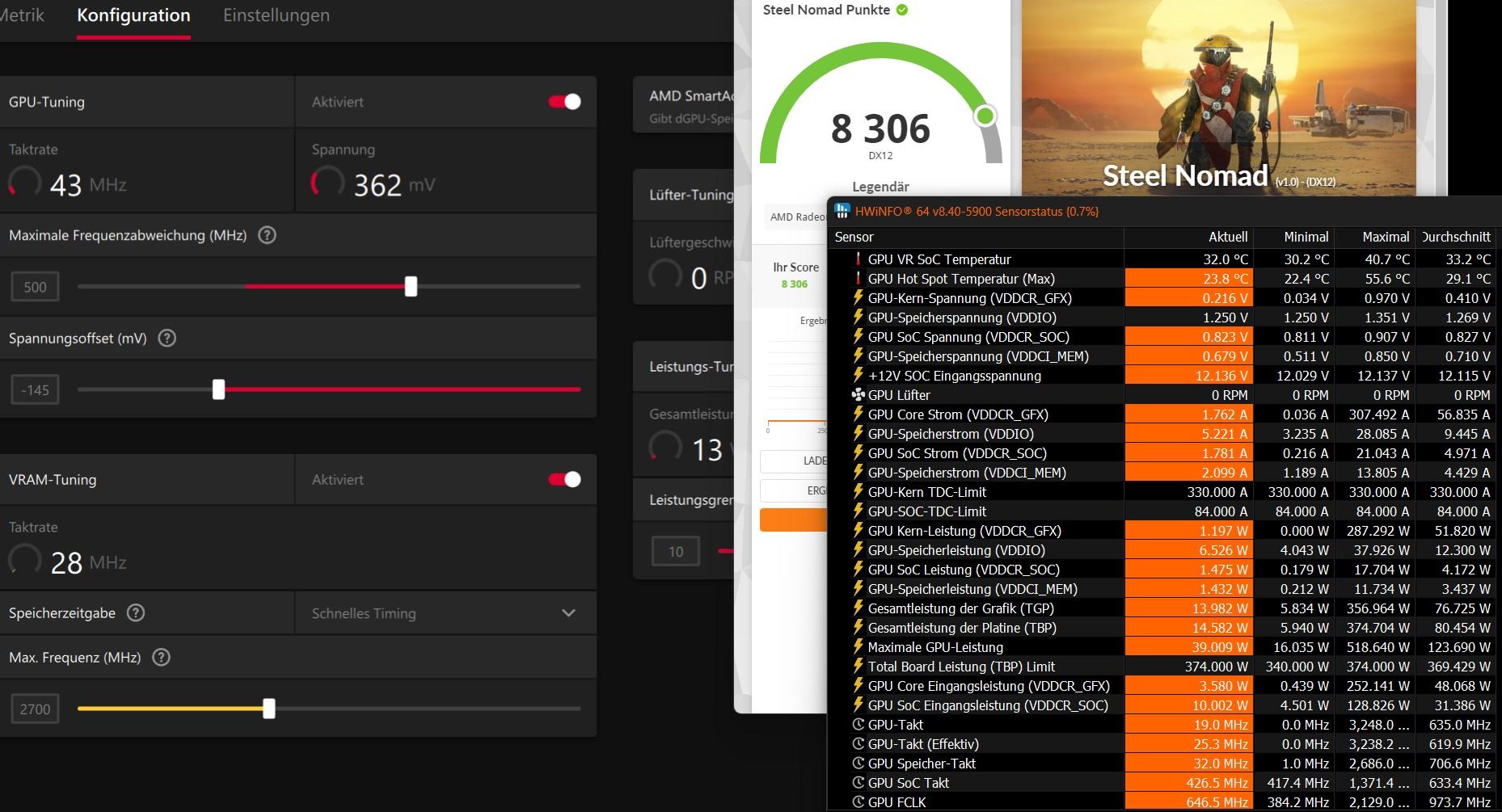

Was geht eigentlich ab, @Schwarzbacke zaubert aber richtig. https://www.3dmark.com/sn/13775725
Sag uns bitte, was du gemacht hast 😂
Sag uns bitte, was du gemacht hast 😂
Schwarzbacke
Enthusiast
ne´ 9070xt uebertaktet ?
Ich habe der Karte per Lötkolben, EVC2 und Adrenalift beigebracht, dass Limits nur eine unverbindliche Empfehlung von AMD sind.
M.f.G.
Der wird das Lüfter auf 100% und fenster offen dann so 18C wasser gehapt haben.
Muss ich auch mal testen... So lange es noch kalt ist.
Schwarzbacke
Enthusiast
’Ne Wasserkühlung, zwei Kreisläufe und auch noch für Windows optimiert, Rest wie oben beschrieben.
Pyrocrack
Urgestein
Windows 11 2024 IoT Enterprise LTSC könnt ihr mal versuchen. Habe das auch schon auf ner SSD. Weniger 11 ohne Tools geht wohl nicht hmm.
So wie ich das sehe sind die 10 Phasen nur für so 500W ausgelegt? oO eieieiei
Das ist super da gibts immer noch keine Datenblätter für nichts^^
50A der MPS MP87993 ok bei welcher Temperatur?
Ah die ASRock Radeon RX 9070 XT Taichi ist besser, die hat 60A Chips drauf.... (MPS MP87661)
Halt den blöden Stöpsel.
Die ASUS Radeon RX 9070 XT TUF OC hat auch nur die 50A Chips.
PowerColor Hellhound 9070XT 50A.
Sapphire Radeon RX 9070 XT Nitro+ 50A.
So wie ich das sehe sind die 10 Phasen nur für so 500W ausgelegt? oO eieieiei
Das ist super da gibts immer noch keine Datenblätter für nichts^^
50A der MPS MP87993 ok bei welcher Temperatur?
Ah die ASRock Radeon RX 9070 XT Taichi ist besser, die hat 60A Chips drauf.... (MPS MP87661)
Halt den blöden Stöpsel.
Die ASUS Radeon RX 9070 XT TUF OC hat auch nur die 50A Chips.
PowerColor Hellhound 9070XT 50A.
Sapphire Radeon RX 9070 XT Nitro+ 50A.
Zuletzt bearbeitet:
Schwarzbacke
Enthusiast
Windows Xlite geht auch . Beim benchen kann man bis auf 3 Hintergrundprozesse alles abschalten .
zum blöden Stöpsel , 41 Grad laut Wireview bei 80 -85 Amp. und 850 Watt im Durchschnitt und mehr .
zum blöden Stöpsel , 41 Grad laut Wireview bei 80 -85 Amp. und 850 Watt im Durchschnitt und mehr .
Pyrocrack
Urgestein
Ist ja keine 5090, hoffen wir das Beste^^
Möglicherweise ist die ASRock die Einzige mit 60A Chips.
10 Phasen 600A. Die XFX kann man noch zu 550 aufbrezeln. + ne Rolle Kondensatoren^^ (Alle die noch einen Platz frei haben)
Man kann natürlich auch alle Chips und die Spulen tauschen, aber wer macht das schon?
https://www.youtube.com/@northwestrepair/videos?cbrd=1 😍😍
Bei wie viel Ampere die wirklich abrauchen kann man nicht sagen, das versucht ihr ja gerade.
Die Kernspannung sieht auf dem Oszilloskop auch echt wild aus, das ist schon speziell.
Spitzenstrom ist ja noch mal was anderes als Dauerlast.
DrMOS gibts bis 140A was ich sehe^^
Muss man halt schauen welches Gehäuse passt und was es da so gibt und ob das kompatibel wäre.
Möglicherweise ist die ASRock die Einzige mit 60A Chips.
10 Phasen 600A. Die XFX kann man noch zu 550 aufbrezeln. + ne Rolle Kondensatoren^^ (Alle die noch einen Platz frei haben)
Man kann natürlich auch alle Chips und die Spulen tauschen, aber wer macht das schon?
https://www.youtube.com/@northwestrepair/videos?cbrd=1 😍😍
Bei wie viel Ampere die wirklich abrauchen kann man nicht sagen, das versucht ihr ja gerade.
Die Kernspannung sieht auf dem Oszilloskop auch echt wild aus, das ist schon speziell.
Spitzenstrom ist ja noch mal was anderes als Dauerlast.
DrMOS gibts bis 140A was ich sehe^^
Muss man halt schauen welches Gehäuse passt und was es da so gibt und ob das kompatibel wäre.
