nVidia GeForce GTX 560 Ti Sammelthread​



Impressionen der Karte:








Bild und Hinweis zum verbauten GDDR5 VRAM (Samsung):



Hinweise: Der Samsung GDDR5 VRAM (0,4ns) ist für 1250 MHz Realtakt spezifiziert.

Non-Referenzkarten (Gigabyte, MSI und Zotac) aus dem HardwareLUXX-Review:


Gigabyte GV-N560SO-1GI (SOC -> Super Overclock):






MSI N560GTX-Ti Twin Frozr II:






Zotac GeForce GTX 560 Ti:




Bilder der ebenfalls sehr beliebten Gigabyte GV-N560OC-1GI (THX @ User HomerJay - verkleinert - volle Größe siehe Link):
Kurzer User-Eindruck und volle Bildergröße: http://www.hardwareluxx.de/community/16201354-post918.html




Technische Daten der GeForce GTX 560 Ti

  • GPU = GF114
  • Fertigung = 40 nm (TSMC)
  • Transistoren = ~ 1.95 Milliarden
  • Die-Größe = ~ 332 mm²
  • Chiptakt = 822 MHz
  • Shadertakt = 1645 MHz
  • Speichertakt = 1002 MHz
  • Speichergröße = 1024 MB nach Referenz (8 x 128 MB; 2048 MB durch Boardpartner möglich -> 8 x 256 MB)
  • Speichertyp = GDDR5 (Samsung 0,4ns => effektiv 2,0ns)
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 128.256 GB/s
  • Shader Model = 5.0
  • DirectX = 11
  • Shader-Einheiten = 384 (1D)
  • SM Einheiten (Streaming Multiprocessors; je 48 (1D) Shader pro SM) = 8
  • Texture Mapping Units (TMUs) = 64
  • Raster Operations (ROPs) = 32
  • Rechenleistung Single Precision (SP) (MADD) = 1253 GFlops
  • Rechenleistung Double Precision (DP) (MADD) = ~ 104.416 GFlops -> 1/12 SP Leistung bei GF114
  • Pixelfüllrate = 26.304 GPixel/s
  • Texelfüllrate = 52.608 GTexel/s
  • maximale Leistungsaufnahme 3D (TDP) = 170 Watt
  • maximale Leistungsaufnahme 2D = ~ 16 Watt
  • Stromaufnahme >= 150 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.4a (anders als bei GF100 ist nun die Audioausgabe über Dolby TrueHD und DTS HD als Bitstream möglich ! :)
    Update: Leider noch nicht mit den aktuellen Treibern - dazu muss man derzeit PowerDVD 10 nutzen!)
  • Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround), wird eine 2. Karte benötigt
  • Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 und auch OpenGL 4.0 Unterstützung!
  • -
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
    (dies gilt natürlich auch für möglichwerweise später kommende 2GB-Modelle, die selbst mit Standardtaktraten eine höhere Stromaufnahme haben)
  • -
  • 75mm Axiallüfter
  • Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50.6/101/67.5 MHz
    Taktraten Low-3D (1 Monitor) Chip/Shader/Speicher = 405/810/162 MHz
  • Taktraten Idle/Low-3D (2 Monitore) Chip/Shader/Speicher = 50.6/101/67.5 / 405/810/162 MHz -> wenn je identische Auflösungen, Hz und Latenzen genutzt werden!


Kurzvorstellung der GeForce GTX 560 Ti seitens nVidia:

YouTube - NVIDIA in a Minute: GeForce GTX 560 Ti GPU Now Available


Einige Tests der Karte (SLI Tests, Einzelkartentests):
Code:
 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/#abschnitt_einleitung"]ComupterBase - GeForce GTX 560 Ti Referenz inkl. SLI[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-sli-review/"]Guru3D - nvidia GeForce GTX 560 Ti SLI [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti_SLI/"]TechPowerUp! - nvidia GeForce GTX 560 Ti SLI[/url]
[*][url="http://www.tweaktown.com/reviews/3813/palit_geforce_gtx_560_ti_sonic_video_card_in_sli_review/index.html"]TweakTown - Palit GeForce GTX 560 Ti Sonic 1GB SLI[/url]
 [*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht) [/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-2-x-geforce-gtx-560-ti/"]ComputerBase -  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/kurztest-sparkle-calibre-gtx-560-ti-super-oc/"]ComputerBase -  Sparkle Calibre GTX 560 Ti Super OC[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - GTX 560 Ti Referenz und MSI N560GTX-Ti Twin Frozr II[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40552-nvidia-geforce-gtx-560-ti-roundup-asus-evga-gigabyte-msi.html"]Hardware Canucks - GeForce GTX 560 Ti 1GB Roundup: Asus (TOP), Gigabyte (SOC), EVGA (SC - Referenz), MSI (TFII/OC)[/url]
[*][url="http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_560_Ti_Direct_Cu_II/"]TechPowerUp! - Asus GTX 560 Ti Direct CU II[/url]
[*][url="http://www.techpowerup.com/reviews/Palit/GeForce_GTX_560_Ti_Sonic/"]TechPowerUp! - Palit GeForce GTX 560 Ti Sonic 1 GB[/url]
[*][url="http://www.techpowerup.com/reviews/Zotac/GeForce_GTX_560_Ti/"]TechPowerUp! - ZOTAC GeForce GTX 560 Ti 1 GB[/url]
[*][url="http://www.guru3d.com/article/gigabyte-gtx-560-ti-soc-review/"]Guru3D - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.legionhardware.com/articles_pages/gigabyte_geforce_gtx_560_ti_soc,1.html"]LegionHardware - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.tweaktown.com/reviews/3796/gigabyte_geforce_gtx_560_ti_1gb_soc_video_card/index.html"]TweakTown - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/"]Guru3D - Galaxy/KFA² GTX 560 Ti White Edition & Anarchy Edition[/url]
[*][url="http://www.tweaktown.com/reviews/3804/gainward_geforce_gtx_560_ti_golden_sample_video_card/index.html"]TweakTown - Gainward GeForce GTX 560 Ti Golden Sample 1GB[/url]
[*][url="http://www.fudzilla.com/reviews/item/21708-gainward-gtx-560-ti-phantom-1gb-tested/21708-gainward-gtx-560-ti-phantom-1gb-tested"]Fudzilla - Gainward GeForce GTX 560 Ti Phantom 1GB[/url]
[*][url="http://www.hardocp.com/article/2011/01/25/galaxy_geforce_gtx_560_ti_gc_video_card_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC[/url]
[*][url="http://www.hardocp.com/article/2011/02/01/galaxy_geforce_gtx_560_ti_gc_overclocking_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC (Overclocking Review)[/url]
[*][url="http://www.guru3d.com/article/msi-n560gtx-ti-twin-frozer-ii-review/"]Guru3D - MSI N560GTX TI TwinFrozr II[/url]
[*][url="http://www.tweaktown.com/reviews/3802/msi_geforce_gtx_560_ti_1gb_twin_frozr_ii_video_card/index.html"]TweakTown - MSI N560GTX TI TwinFrozr II[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/3/"]ComputerBase - nVidia GeForce GTX 560 Ti inkl. SLI[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - nVidia GeForce GTX 560 Ti &  MSI N560GTX-Ti Twin Frozr II  [/url]
[*][url="http://www.pcgameshardware.de/aid,808742/Geforce-GTX-560-Ti-im-Test-Besser-als-AMDs-Radeon-HD-6950/Grafikkarte/Test/"]PCGH - GeForce GTX 560 Ti[/url]
[*][url="http://www.tomshardware.de/nvidia-geforce-gtx-560-ti-gf114,testberichte-240716.html"]Tom's Hardware - nVidia GeForce GTX 560 Ti[/url]
[*][url="http://www.pc-experience.de/wbb2/thread.php?threadid=31370"]PC-Experience - EVGA GeForce GTX 560 Ti FPB[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40119-nvidia-geforce-gtx-560-ti-1gb-review.html"]Hardware Canucks - GTX 560 Ti Referenz (inkl. HD 6950 1GB)[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-review/"]Guru3D - GTX 560 Ti Referenz[/url]
[*][url="http://www.guru3d.com/article/radeon-hd-6950-1gb-vs-geforce-gtx-560-ti-review/"]Guru3D - HD 6950 1GB vs. GTX 560 Ti[/url]
[*][url="http://www.anandtech.com/show/4135/nvidias-geforce-gtx-560-ti-upsetting-the-250-market/1"]Anandtech - GTX 560 Ti Referenz (inkl. HD 6950 1GB) [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti/"]TechPowerUp! - GTX 560 Ti Referenz[/url]
[*][url="http://www.nvnews.net/vbulletin/showthread.php?t=159295"]nV News.net - EVGA GeForce GTX 560 Ti SC (vs. GTX 470 & HD 5870 1GB)[/url]
[*].
[*].
[/LIST]



Geizhals Links:

Code:
[URL="http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20560%20ti&sort=p"]HardwareLUXX Preisvergleich - GeForce GTX 560 Ti[/URL]


Links & Taktraten der werksseitig übertakteten Modelle inkl. 2GB Versionen (Reihenfolge: GPU / Shader / VRAM) & I/O:
Code:
[LIST]
[*][COLOR="red"][B]Modelle mit Werksübertaktung und 1GB:[/B][/COLOR]
[*]-
[*][URL="http://www.computerbase.de/news/hardware/grafikkarten/nvidia/2011/januar/gtx-560-ti-mit-1-ghz-chiptakt-von-sparkle-und-gigabyte/"]Sparkle Calibre X560[/URL]  [COLOR="Red"]1000/2000/1200 MHz[/COLOR] ([COLOR="red"]2 x 92mm Axiallüfter [/COLOR]([COLOR="red"]AC Twin Turbo Pro -> 3 - Slot Non-Referenz-Kühler[/COLOR]), [COLOR="Red"]überarbeitetes PCB[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=3"]Gigabyte GV-N560SO-1GI[/URL] (SOC -> Super Overclock) [COLOR="Red"]1000/2000/1145 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Windforce 2X -> Non-Referenz-Kühler), [COLOR="Red"]6+1 Phasen inkl. Kühlkörper sowie Phasensteuerung und LEDs, längeres PCB (wohl 26cm)[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC "Beast"[/URL] [COLOR="red"]954/1908/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge),Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/4"]Galaxy/KFA² GTX 560 Ti LTD OC White Edition[/URL] [COLOR="red"]950/1900/1100 MHz[/COLOR] (75 - 80mm Axiallüfter (Non-Referenz-Kühler), [COLOR="Red"]6+2 & 6 Pin PCI-E, überarbeitetes PCB mit Volterra Controller und Chips (6 digitale + 2 anloge Phasen inkl. Kühlkörper); längeres, weißes PCB (10" -> 25,4cm)[/COLOR], 1024 MB, [COLOR="Red"]1 x DVI, 1 x HDMI, 1 x DP[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II/SOC[/URL] [COLOR="red"]950/1900/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC UltraCharged[/URL] [COLOR="red"]911/1822/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII TOP/2DI/1GD5[/URL] [COLOR="red"]900/1800/1050 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.evga.com/products/moreInfo.asp?pn=01G-P3-1563-AR&family=GeForce 500 Series Family&sw="]EVGA GeForce GTX 560 Ti SC (SuperClocked)[/URL] [COLOR="red"]900/1800/1053 MHz[/COLOR] ([COLOR="red"]Referenzkühler[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=456"]Gainward GeForce GTX 560 Ti Golden Sample 1GB [/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 75mm Axiallüfter (Gainward Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]evtl. Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1497#spec"]Palit GeForce GTX 560 Ti Sonic 1GB[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 80mm Axiallüfter (Palit Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II Golden Edition[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] ([COLOR="Red"]Twin Frozr II komplett aus Kupfer[/COLOR] -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gigabyte.de/products/product-page.aspx?pid=3707#ov"]Gigabyte GV-N560OC-1GI[/URL] [COLOR="red"]900/1800/1002 MHz[/COLOR] (2 x 80mm Axiallüfter (Windforce 2 -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=4"]MSI N560GTX-Ti Twin Frozr II/OC[/URL] [COLOR="red"]880/1760/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC Charged[/URL] [COLOR="red"]860/1720/1002 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.evga.com/products/moreinfo.asp?pn=01G-P3-1561-AR"]EVGA GeForce GTX 560 Ti FPB[/URL] [COLOR="red"]850/1700/1023 MHz [/COLOR]-> nach manuellem BIOS Update (Support -> [URL="http://www.evga.com/support/"]klick[/URL]) (75mm Axiallüfter (Referenzdesign), 1024 MB, [COLOR="red"]Spannungswandler werden gekühlt[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.zotac.com/index.php?option=com_wrapper&view=wrapper&Itemid=100025&lang=de"]Zotac GeForce GTX 560 Ti OC[/URL] [COLOR="Red"]850/1700/1003 MHz[/COLOR] ([COLOR="red"]80mm Axiallüfter [/COLOR](Non-Referenz), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=457"]Gainward GeForce GTX 560 Ti Phantom[/URL] [COLOR="Red"]835/1670/1025 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](2.5 Slot -> Non-Referenz-Kühler), 1024 MB, [COLOR="Red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/3"]Galaxy/KFA² GTX 560 EX OC ANARCHY[/URL] [COLOR="Red"]835/1670/1002 MHz[/COLOR] ([COLOR="red"]2 x 90mm Axiallüfter [/COLOR](TwinBlade -> Non-Referenz-Kühler), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII/2DI/1GD5[/URL] [COLOR="red"]830/1660/1002 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*]-
[*][COLOR="red"][B]Modelle mit 2GB:[/B][/COLOR]
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=458"]Gainward GeForce GTX 560 Ti 2048 MB Phantom[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR]([COLOR="red"]2.5 Slot[/COLOR] -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1486"]Palit GeForce GTX 560 Ti 2GB[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Palit Own Design -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*]-
[/LIST]



Treiber & nützliche Tools:

Alle Infos über die aktuellen Treiber für Windows XP/7/Vista sowie weitere OS und nützliche Tools findet ihr in diesem Thread hier



nVidia Techdemos:

Code:
[LIST]

[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2678"]Alien vs. Triangles ([COLOR="Red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2664"]Endless City ([COLOR="red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]        [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*]        NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]


Weitere DX11 Benchmarks / Techdemos:
Code:
[LIST]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/166-futuremark-3dmark-11.html"]Futuremark 3D Mark 11 (Basic Edition)[/URL]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/170-unigine-heaven-25.html"]Unigine Heaven 2.5 Benchmark[/URL]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*]        [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]

[/LIST]



Hinweise zu nützlichen Tools:

Report zur Benutzung des NVIDIA Inspectors (Monitoring, OC & Treiberprofileinstellungen inkl. forciertem AA, SGSSAA usw.:

Report: "NVIDIA Inspector" Grafikkarten-Tweaktool | 3DCenter.org


Hinweise zu Afterburner:

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell:
Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector (dort ist nur der Shadertakt editierbar)!)

Individuelle Lüftersteuerung in Windows:




How To's:

Code:
[LIST]
[URL="http://www.abload.de/image.php?img=inspectormdpsyjbs.png"]Multi-Monitoring: [COLOR="Green"]NVIDIA Inspector MDPS (Multi Display Power Saver) nutzen (auch bei 1 Monitor empfehlenswert -> 720p mkv's z.B. @ 2D Takt flüssig wiedergeben)[/COLOR]
 [/B] [/URL]
[/LIST]




FAQ (Frequently Asked Questions):


Wie laut ist die Karte?
  • Standardmäßig kommt die GTX 560 Ti mit einem Kühler, der auf dem der GTX 460 basiert, aber eine dritte Heatpipe
    und mehr Aluminium-Finnen, sowie ein Grundplatte zum passiven Kühlen von VRAM und Spannungswandlern hat.
    Das Referenzdesign der GTX 560 Ti setzt in dieser Leistungsklasse sogar neue Maßstäbe in Sachen Laustärke im Idle
    und muss sich unter Last nur der HD 6950 (Ref.) geschlagen geben. Die Non-Referenz-Kühler haben es somit nicht gerade leicht
    sich im direkten Lautstärkevergleich gegenüber dem Referenzkühler zu behaupten und scheitern teils:



    Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.



Wie hoch sind die Temperaturen der Karte?
Die Temperaturen sind sowohl im Idle, als auch unter Last relativ gut. Das Referenzdesign wird mit 85°C etwas wärmer
als die anderen GTX 560 Ti Testprobanden, kann aber immer noch durch eine angenehme Lautstärke überzeugen (genauso wie die Gigabyte SOC).
Die Temperaturen können definitiv als nicht kritisch angesehen werden:



Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.


Taktdomänen GTX 560 Ti:

GTX 560 Ti - Taktdomänen:

Idle (1 Monitor): 50.6/101/135 MHz
Low-3D (1 Monitor): 405/810/162 MHz
Idle/Low-3D (2 Monitore): 50.6/101/135 MHz
/ 405/810/902 MHz -> * = Bei identischer Auflösung, Hz und Latenzen!
Volllast (1 Monitor, 2 Monitore bzw. 2 Monitore wenn * nicht gegeben): 822/1645/1002 MHz


Wie hoch ist der Stromverbrauch?
  • Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

    Die GeForce GTX 560 Ti (1GB) hat einen Idle-Stromverbrauch von gerade einmal ~ 16 Watt.
    Unter Last nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 153W auf - in Furmark sind es 193W, also etwas oberhalb der von NV gesetzten TDP (170W).

    Hier die Messungen (gesamtes System) von Hardwareluxx:



    Hinweis: Die Karten von Gigabyte und MSI sind werksseitig übertaktet, daher haben sie höhere Last-Verbrauchswerte.

    Das System verbraucht im Idle mit der GTX 560 Ti recht wenig - allerdings ist es mit den beiden HD 69x0 Karten etwas sparsamer.
    Unter Last liegt der Systemverbrauch mit der GTX 560 Ti im Mittelfeld; dieser fällt zum Beispiel mit einer (teilweise schnelleren) HD 5870 1GB oder einer
    quasi durchgängig etwas flotteren HD 6950 2GB genügsamer aus. Erfreulich ist, dass der Verbrauch mit der GTX 560 Ti trotz ~ 30% Performancevorsprung
    zur GTX 460 1GB nicht viel höher ausfällt. nVidia hat bekannt gegeben, die Transistorschaltungen, wie auch schon bei den GF110-Karten,
    überarbeitet zu haben, um Leckströme zu minimieren. Anzumerken ist aber, dass diese beim GF104 und dessen Ablegern nicht so gravierend wie beim GF100 auftraten.

    Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
    - so haben zum Beispiel andere Redaktionen für den Idle-Verbrauch mit der Ti einen niedrigeren Wert als etwa mit den HD 69x0 - Karten gemessen
    .



    Verwendetes Testsystem:





Passt die Karte in mein Gehäuse?

  • Die Länge der Karte ist genau 9" (Zoll), also 22,86 cm, und damit ist die GeForce GTX 560 Ti etwas länger als die GTX 460
    und AMD/ATI Radeon HD 5770 im Referenzdesign (je ~ 21cm). Somit dürfte die GTX 560 Ti ohne Probleme in die meisten Gehäuse passen.
    Die Gigabyte GV-N560SO-1GI (SOC) hat ein überarbeitetes PCB (u.a. 6 Phasen für die GPU statt 4 samt Phasen-Steuerung inkl. LEDs)
    und misst geschätzt wohl um die 26cm. Die Point of View TGT TFC Karten verwenden je einen AC Accelero Xtreme Plus Kühler (3 Slot)
    und weisen eine Länge von ~ 29cm auf. Die Sparkle Calibre X560 verwendet den AC Twin Turbo Pro Kühler und baut ebenso 3 Slots hoch.
    Die Gainward Phantom - Karten kommen in der Höhe auf 2,5 Slots.



Ist es möglich, die Tonformate Dolby TrueHD und DTS HD per Bitstream wiederzugeben?

Die GTX 560 Ti (GF114) unterstützt die Wiedergabe der HD-Tonformate im Bitstream über den miniHDMI-Ausgang.
Dafür ist aber unter Umständen die passende Software - etwa die neuste Version von Cyberlinks PowerDVD notwendig.



Die Performance:
  • Wie man sieht, ordnet sich die GeForce GTX 560 Ti im Performance-Segment ein und beerbt damit die GeForce GTX 470.
    Die Performance liegt oberhalb der GeForce GTX 470 (zumindest ohne extremes Tessellation) und der HD 6870, sowie etwas unterhalb der HD 6950 1GB/2GB.
    Somit ist die Karte für User geeignet, die nicht unbedingt absolutes High-End haben müssen, aber trotzdem eine sehr gute Performance sowie die Möglichkeit
    auf höhere, einstellbare Qualitätssettings haben wollen.

    Weitere Details zur Ausführung der Benchmarks aus dem aktuellen Hardwareluxx-Review:

    Der Artikel basiert auf folgenden Karten seitens der GeForce GTX 560 Ti:

    nVidia GeForce GTX 560 Ti (Referenz), Gigabyte GeForce GV N560SO-1GI, MSI N560GTX Ti TFII/OC und der Zotac GeForce GTX 560 Ti.

    Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz.
    Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.



    Benutzte Auflösungen sind 1680x1050 4xAA/16xAF & 8xAA/16xAF, über 1920x1200 4xAA/16xAF & 8xAA/16xAF
    bis hin zu 2560x1600 4xAA/16xAF & 8xAA/16xAF. Teilweise kaum auch 1xAA/16xAF zum Einsatz.

    Gebencht wird auf folgendem System:




    Im Artikel vertreten sind folgende synthetische Benchmarks & Game-Benchmarks:

    Synthetische Benchmarks: Futuremark 3D Mark 11 & Vantage sowie Unigine Heaven 2.1
    Game-Benchmarks: Anno 1404 (DX10), Crysis Warhead (DX10), Far Cry 2 (DX10), Mafia II (DX9),
    Metro 2033 (DX11), H.A.W.X. 2 (DX11) , Resident Evil 5 (DX10) sowie S.T.A.L.K.E.R. - Call of Pripyat (DX11)

    Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-Linkhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html


Kleiner Ausschnitt aus dem Artikel:


Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz; also teils mit hohem Werks-OC.
Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.


Synthetische Benchmarks:










Game-Benchmarks:










Overclocking-Benchmarks (822/1456/1002 MHz vs. 1038/2076/1173 MHz @ MSI N560GTX Ti TFII/OC)


Generelles zum Overclocking:
Die Karten sind, wie auch schon der kleinere Vorgänger (GF104 - 7/8 SMs aktiv -> 336 CUDA Cores) in Form der GTX 460 sehr taktfreudig.
Ohne Erhöhung der VCore, also bei VID, schafft man mindestens 900 MHz Core - mit Erhöhung & Glück 1GHz oder gar etwas mehr
(940 bis 950 MHz sollten aber definitiv drin sein). Beim VRAM sind, zumindest mit (etwas) erhöhter VCore (der Memory Controller hängt Fermi typisch an der VCore),
meist zwischen 1100 MHz und 1200 MHz möglich.

Overclocking-Benchmarks mithilfe von MSI Afterburner:

Referenztakt bei den Benchmarks: 822/1645/1002 MHz

OC-Test: MSI N560GTX Ti TFII/OC @ OC: 1038/2076/1173 MHz



Unterschied der Taktraten in %:
Coretakt: + 26%
Shadertakt: + 26%
VRAM-Takt: + 17%


Fazit: Wie man sieht, steigt die Performance beim sehr taktfreudigen Testsample von MSI im Vergleich zu den Referenztaktraten spürbar:


Synthetische Benchmarks:

vs.

Performance: + 20,6%


Game Benchmarks:

vs.

Performance: + 24,8%

vs.

Performance: + 9,2%

vs.

Performance: + 21%


Unterschied beim Lastverbrauch (gesamtes System):

vs.

Verbrauch: + 3,6% (=> falls für das OC der Karte eine sehr hohe VCore eingestellt werden muss, hat das natürlich auch deutliche Auswirkungen auf den Verbrauch)

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
- so ist es möglich, dass die Verbrauchswerte von anderen Redaktionen unterschiedlich ausfallen, selbst wenn auch ein ähnliches LGA 1336 System verwendet wurde
.


Testsystem:






HardwareLUXX - User-OC-Werte (nicht nur Furmark stable) - inkl. 3D Mark Vantage & 3D Mark 11 User-Liste



Beispielschema von OliverM84:

1000 GPU | 2000 Shader | 1200 Speicher | 1,100V | VID 1.000V | EVGA | WaKü/LuKü | Username


1000 GPU | 2000 Shader | 2290 Speicher | 1,050V | VID 1,050V | Gigabyte SOC | LuKü | raverxx
1000 GPU | 2000 Shader | 2276 Speicher | 1,087V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
980 GPU | 1960 Shader | 2250 Speicher | 0,987V | VID 0,975V | MSI | LuKü | Braineater
975 GPU | 1950 Shader | 2200 Speicher | 1,100V | VID 1.012V | GIGABYTE| LuKü @ max. 60° C| JorJaco
910 GPU |1819 Shader | 2276 Speicher | 1,000V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
900 GPU | 1800 Shader | 2200 Speicher | 1,000V | VID 1.012V | GIGABYTE| LuKü @ 55° C maximal | JorJaco
900 GPU | 1800 Shader | 2300 Speicher | 1,000v | VID 1,000v | SPARKLE | LuKü | huijuijuijuijui
900 GPU | 1800 Shader | 2200 Speicher | 0,962V | VID 0,975V | MSI | LuKü | Braineater
900 GPU | 1800 Shader | 2200 Speicher | 0.987V | VID 0.987V | ASUS TOP | LuKü | ShinyMcShine
900 GPU | 1800 Shder | 2100 Speicher | 1.050v | VID x,xxxV | EVGA | LuKü | luschi87



3DMark Vantage (Performance) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link | Treiber


24732 | 950 | 1900 | 2250 | 0,975V | 0,975V | MSI TwinFrozr II | LuKü (48%) | Braineater | 266.66 WHQL
23629 | 900 | 1801 | 2277 | 1,000V | 1,000V | ASUS ENGTX560 Ti DCII/2DI | LuKü - Drehzahl bei Last 36%, Normal 10%| Jean-Luc Picard | 266.66 WHQL
22441| 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
20960 | 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL


3DMark Vantage (Performance) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


3DMark Vantage (Extreme) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


11081 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
9678 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL


3DMark Vantage (Extreme) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


3DMark11 (Performance)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


5852 | 1090 | 2180 | 2320 | 1,150V | 1,062V | EVGA | Wakü |Milacek | 275.33 WHQL
5711 | 1145 | 2290 | 2300 | 1,212V | 1,000V | Gigabyte SOC | Wakü (15°) | Mayk-Freak | 267.59
5443 | 995 | 1990 | 2300 | 1,025V | 0,975V | MSI TFII OC | LuKü | Braineater | 275.33 WHQL
5274 | 1060 | 2120 | 2160 | 1,100V | 1,062V | EVGA | Wakü |Milacek | 270.61 WHQL
5197 | 1015 | 2030 | 2410 | 1,100V | 1,000V | EVGA | LuKü | OliverM84 | 266.66 WHQL
5150 | 1003 | 2006 | 2400 | 1,150V | 1,0xxV | EVGA | LuKü | H3tf!eld | 266.66 WHQL
5021 | 975 | 1950 | 2330 | 1,050 | x,xxx | Gainward | WaKü | TobiWahnKenobi | 275.33 WHQL
4944 | 1001 | 2002 | 2204 | 1,000V | 1,012V | POV | LuKü | Duke_Nukem_71 (@ i7 2600K) | 266.66 WHQL
4846 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
4830 | 1000 | 2000 | 2350 | 1,087V | 1,000V | Gigabyte | Wakü | *Daniel* | 266.66 WHQL
4771 | 1001 |2002 | 2112 | 1,000V | 1,000V | POV | LuKü | Duke_Nukem_71 (@ i5 760) | 266.66 WHQL
4708 | 1000 |2000 | 2004 | 1,150V | 1,000V | Gigabyte OC | Luft | stillshady | 267.26
4614 | 914 | 1028 | 2300 | 1,000 | 1,000 | Zotac | LuKü | Kalyan | 275.33 WHQL
4527 | 1000 | 2000 | 2290 | x,xxxV | x,xxxV | Gigabyte | LuKü | InVet | 266.44
4447 | 900 | 1800 | 2004 | x,xxxV | x,xxxV | Gigabyte | LuKü | DerLipper | 266.66 WHQL
4155 | 900 | 1800 | 2004 | 1,012V | 1,012V | Gigabyte | LuKü | JorJaco | 266.66 WHQL
4137 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL


3DMark11 (Extreme)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


1744 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
1437 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL





Andere Kühllösungen


Wichtiger Hinweis:
Wie der User huijuijuijuijui nachfolgend bestätigt hat, ist der Lochabstand, zumindest bei den Karten im Referenzdesign,
bei der GTX 560 Ti identisch zu dem der GTX 460 (Referenzdesign) - somit passen auch alle entsprechenden Kühler.
Allerdings muss bei der Ti ein Spannungswandler mehr gekühlt werden und ebenso kann man nur einen Teil der Grundplatte (siehe Link zum Umbau)
- falls erwünscht - weiter verwenden.

Karten im Referenzdesign:

Club3D, EVGA, PNY und Sparkle.

Letztere ist derzeit bei MIX für 203,15€ lagernd.


Bilder vom Umbau auf den Gelid Icy Vision auf die Sparkle GTX 560 Ti inkl. Beschreibung der Lautstärke - hier ein kleiner Auszug - (THX @ huijuijuijuijui):

http://www.hardwareluxx.de/community/16255744-post71.html


Der wohl aktuell beste und leiseste 4-Slot VGA-Kühler, Thermalright Shaman, würde also auch passen -> GH-Link-> klick (lieferbar ab ~ 58€)


Technische Daten (inkl. techn. Zeichnungen, Reviews und Video (montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!)):

Daten Kühlkörper:
Maße: (LxBxH) 160x132x38mm (41mm mit Heatpipes) - belegt also alleine mit dem Lüfter 4 Slots (68mm) (5, wenn man bedenkt, dass der Kühler noch etwas Luft haben sollte).
Heatpipes: 8 x 6mm
Grundplatte: Vernickeltes Kupfer
Gewicht (ohne Lüfter und Halteklammern): 500g

Daten Lüfter TY-140:
Maße: (LxBxH) 160x140x26,5mm
Lüfterdrehzahl: 900 - 1300 U/min (PWM)
Lautstärke: 19 - 21dBA
Luftdurchsatz: ~ 95,2 - 124,1m³/h (wenn man den Faktor 1,7 x CFM nicht - genau genommen sind es 1,69. ;))
Anschluss: 4 Pin (PWM)
Gewicht: 140g

Technische Zeichnungen:




Reviews:
[Review] Thermalright Shaman Grafikkartenkühler
PC-Experience Reviews : | Thermalright Shaman Grafikkarten-Kühler
Thermalright's Shaman VGA Cooler: The Quiet Giant? : The Big Daddy Of VGA Cooling
Introduction - Thermalright Shaman GPU Cooler Review | [H]ard|OCP

Video(montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!):

YouTube - Testing Shaman VGA cooler on GTX460 overclocked to 900Mhz!! 60 degrees


Arctic Cooling - Accelero Xtreme Plus (+ [URL="http://www.arctic.ac/en/p/cooling/spare-parts/118/vr005.html?c=2208"]VR005 - Kit benötigt)[/URL] (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h;
lieferbar ab 44€ ) :






Erhältliche WaKü-Blocks für die GTX 560 Ti & weitere Infos:

EK-WaterBlocks kündigte am 9.2. an, dass man an einem Block für die GTX 560 Ti arbeite.
In 4 bis 6 Wochen soll es soweit sein.




Alle weiteren Infos zu den WaKü-Lösungen findet ihr hier (THX @ Guapa5000):


http://www.hardwareluxx.de/community/f137/nvidia-geforce-gtx-560-ti-gtx-590-waku-sammelthread-790381.html





Allgemeiner Hinweis



Dies ist ein Sammelthread für die GTX 560 Ti, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (etwa HD 5000 und GTX 200) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV940 a la HD 68x0), Gespamme oder "Privatkriege -> NV vs. AMD".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (
) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.



Gruß
Edge

Zuletzt bearbeitet:
nVidia GeForce GTX 560 Ti inkl. FAQ & OC-Benches - Bei Fragen siehe Seite 1 (Part 2)

angeblich sollen die temperaturen besser sein wenn der kühler direkten kontakt zur DIE hat. mit dem mono plus scheint das ja ohne komplikationen zu funktionieren (da der kontakt ja dann etwa 2 mm tiefer ist. musstest du nur auf einer seite den kleber durchschneiden?
schade, dass sich derjenige nicht mehr melden wird, der das mal mit ner palit platine und nem accelero gemacht hat. Wenn der IHS ab ist, braucht der kühler dann nur noch exakt die halbe höhe? dann kann ich die kleineren abstandshalter benutzen.

http://cdn.overclock.net/7/74/74f72b77_GeForce-GTX-560-Ti-chipset.jpeg

weiß jemand die genauen maße von der platine zur DIE-Oberfläche ? :fresse: Um mal aus dem overclock.net forum zu zitieren:
"Optional to Step 5: Leave off the IHS completely
If your heatsink allows it, you actually can attach the heatsink directly to the chip without the heat spreader. This will give you 1-2C better temps since you won't have 2 layers of thermal paste and more metal between the heatsink and actual chip. Just understand that you might need to remove any standoff's on the heatsink if there are any, and you might have a clearance problem with the Vram or VRM heatsinks farther down on the PCB. If your chip allows you to, I actually suggest leaving the IHS off completely if you can. This will give you the absolute best performance possible. However, keep in mind that if your heatsink is a direct heatpipe heatsink, you might want to consider leaving the IHS on, that way it will spread the heat to all the heatpipes on the heatsink.
There are no adverse side effects from running the chip without the IHS. Just be careful not to connect the transistors around the chip. And whatever you do, do not scratch the surface of the actual chip. It's already a perfect mirror finish and I'm pretty sure you'll kill it too if you scratch it deep..."

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich kenn jetzt den Kühler nicht genau ,aber du musst ihn ohne HS ja auch 1-2mm tiefer bekommen.Da sind doch Muttern verschraubt ? Die müsste man entweder abschleifen oder neue kaufen? Haste nen Link?
Ich habe nur paar mal reingeschnitten dann war er ab.Ansonsten mit der Klinge irgendwie vorsichtig langschneiden unter der Kante . An 2 Seiten reicht normalerweise immer.
Immer schön flach halten und pass auf die Finger auf ;)

Kühlerumbau Geforce GTX 670 mit VGA-Kühler AC Accelero Mono Plus - YouTube

Hier sieht man es ganz gut. Die 4 Schrauben werden einfach von der Rückseite in die Platte geschraubt. Platz ist übrigens genug nach unten, der stößt da nirgends an. Ich werd es jetzt einfach mal vorsichtig probieren.

Edit: An welcher Seite hast du angefangen zu Schneiden? An den Ecken? Hat die untere Kunststoffebene bei dir was abbekommen? Ich komm irgendwie nicht in den Schlitz (benutzte ein Skalpell)

Zuletzt bearbeitet:
Ich hab an einer Ecke angefangen...dein Bild vom Post 1711 zeigt ja das du nicht ganz unten ,sondern ein bißchen höher ansetzen musst.

Ich muss auch sagen, dass bei mir die Temperatur (nach Umbau Mono Plus) nach einiger Zeit auch nochmal deutlich gestiegen ist.
Beim Standardkühler ist sie erst nach einigen Monaten sehr hoch geworden, wahrscheinlich langsam immer etwas mehr. Woran das genau liegt, kann ich nicht erklären, da ich die WLP mit Standardkühler ja getauscht und danach den Abdruck nochmal überprüft hatte und es war wie es sein soll. War auch bei weitem nicht das 1. Mal, dass ich WLP auf GPU oder CPU aufgetragen habe, daran kann es nun wirklich nicht liegen.
Allerdings ist sie in den letzten Tagen auch wieder deutlich niedriger geworden, irgendetwas stimmt da nicht.
Am Ende mit Standardkühler GPUTool: 90°, am Anfang mit Mono Plus 64°, paar Tage später 88°, jetzt gerade nochmal geguckt, 68°...WTF!?
Habe vor kurzem nen neuen Treiber installiert (von 310.90 auf 313.96 gewechselt), aber als ich danach GPUTool geguckt hatte, waren es immer noch die 88°.
Das ist echt merkwürdig. Da die Temperatur jetzt aber immer noch ne ganze Ecke unter der zuletzt mit Standardkühler ist und mein selbst draufgeschnallter 120mm Lüfter an LS dabei gleichbleibend leise ist, habe ich es erstmal dabei belassen. Vielleicht ist die Palit-Karte auch einfach eine Schrott-Karte.

Zuletzt bearbeitet:
hmmm... vlt hilft ja das köpfen was. falls ich das mal hinbekomme :motz:
@eSp!s0: willst du nicht auch versuchen die palit zu köpfen?
hast du deine karte übertaktet? bin grad bei 70 grad 100% / 850mhz / 0.875v hmmm
der alte kühler hat 72 grad 70% / 950mhz / 1075v, locker aber laut mitgemacht




Ich hab an einer Ecke angefangen...dein Bild vom Post 1711 zeigt ja das du nicht ganz unten ,sondern ein bißchen höher ansetzen musst.

ich setzte auch in der mitte an, aber irgendwie komm ich da ned rein, ohne das plastik darunter abzunutzen

Zuletzt bearbeitet:
Nope, das mit dem Köpfen mache ich höchstens dann, wenn es mit der Temperatur ganz schlimm wird, aber einfach so mal köpfen traue ich mir dann ehrlich gesagt nicht 100% zu, da ich z.Z. auch kein Geld habe, um mir eine neue Karte kaufen zu können, falls was schiefgeht.
Ich habe mit Afterburner 4 OC-Profile, wovon 2 genau an der grenze der Stabilität sind: 915Mhz bei Standardspannung 1,025V und 945Mhz bei 1,050V.
Davon abgeleitet habe ich 2 Profile mit etwas Luft/Puffer: 900Mhz bei 1,025V und 930Mhz bei 1,050V.
Allerdings nutze ich die nur sehr selten und seit den Temperaturproblemen mit den Standardkühler gar nicht mehr. Bringt ehrlich gesagt auch nicht wirklich viel, was die Leistung betrifft, mir persönlich helfen die paar FPS mehr jedenfalls nicht wirklich weiter, da bräuchte ich schon ne ganz andere Karte, z.B. ne 660 Ti, die ich ja gerne hätte :)

Besser: die billigste EVGA 670 Standard Ausbau und dann den Mono drauf schnallen. Die garantie bleibt dann wenigstens :bigok:

Jop, das ist wohl die beste Lösung, aber erstmal die Kohle haben ;)
Werde am WE bestimmt nochmal zocken und gucke dann wieder auf meine Temperaturen.

nVidia GeForce GTX 560 Ti inkl. FAQ & OC-Benches - Bei Fragen siehe Seite 1 (Part 2)

so grad eben die schrauben neu und gleichmäßig locker angezogen und gleichmal 20 grad weniger 0.0 bei undervolting @ 850 mhz nur noch 60 grad. bei 100% speed. hab jetzt 900/2200 am laufen auf fast unhörbaren 45% fan mit autoregelung. hab für den idle 10% speed geflasht. bin jetz soweit zufrieden , keine 80grad mehr beim zocken :d

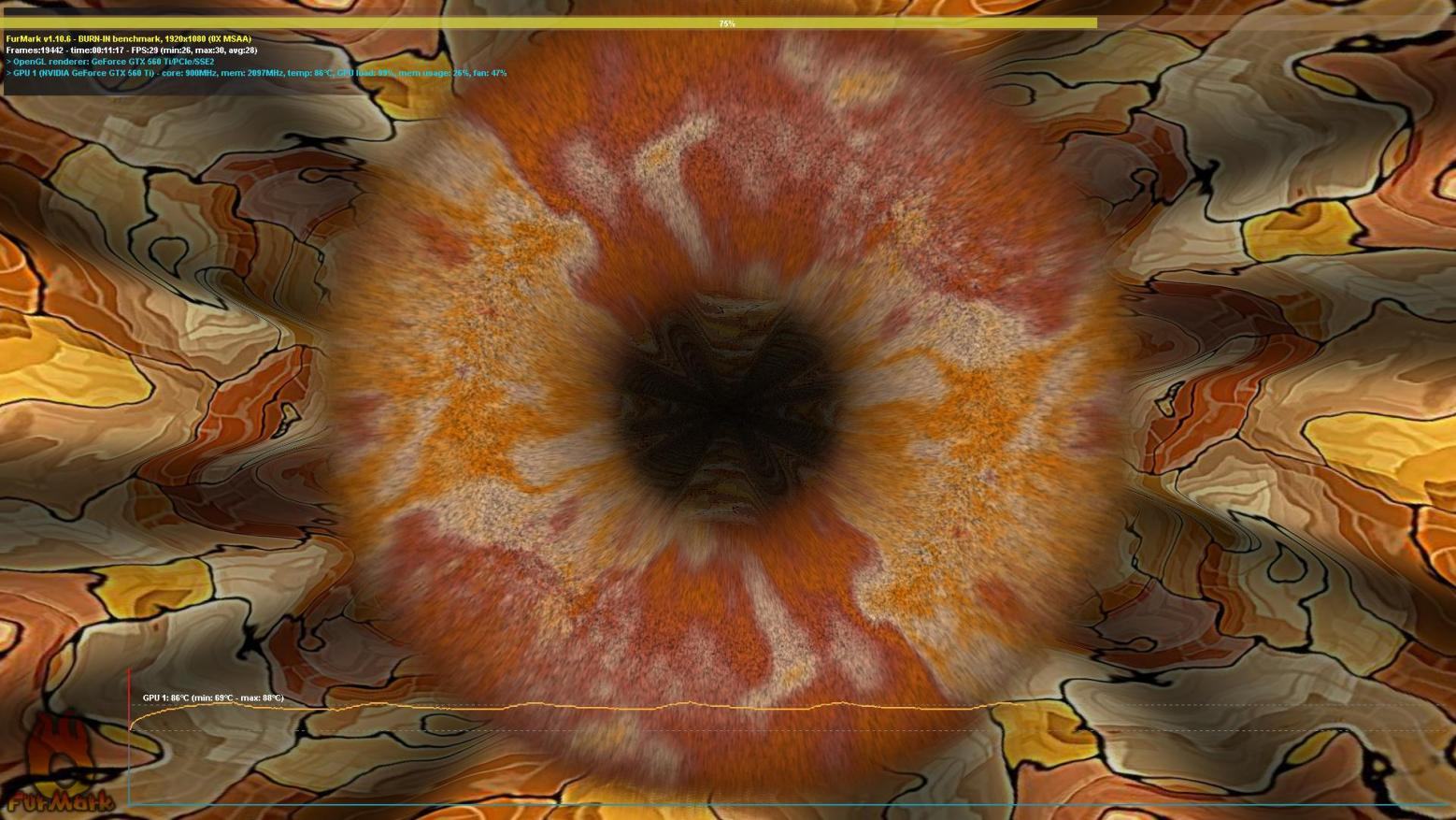

Edit: So hab jetzt wieder meine alten Settings am laufen (950Mhz/2400Mhz) Läuft soweit ganz gut. Mit leiser autoregelung immer noch keine 80 Grad in Bf3. Werde mich damit erstmal zufriedengeben. Mit den letzten paar Prozent stress ich mich wann anders rum ;) Aber dank den neuen Wandlerkühkern sollte auch mehr Spannung drinnen sein :)
Fazit: Mono Plus, Kann man kaufen! Und er geht ohne fatzen auf die Palit/Gainward Platinen! Lüfterwechsel auch nicht von Nöten, der ist Standardmäßig bereits sehr leise. Für den Idle empfehle ich ein neues Bios mit 10% Speed.

Beim nächsten GPU kauf, werde ich aber nicht mehr auf diese Marken setzten (Der Beweggrund war, dass sie bei Computeruniverse zum Release mit Rabatten nur 180 Euro gekostet hat während alles andere so bei 210 aufwärts rumgedümpelt hat ;) Da rechnet sich der neue Kühler locker raus)

Zuletzt bearbeitet:
Das mit der neuen Temperatur freut mich für dich und den Rest (ausgenommen Lüfter, da ich ja anderen verwewende) sehe ich ähnlich.

Habe Gestern ne Runde PlanetSide 2 gespielt und war maximal bei 74°. Vor und einige Tage nach dem Wechsel auf Mono Plus war ich da bei maximal 88°. Ich frage mich immer noch, woher diese Temperaturdifferenzen kommen....

Hmm echt komisch. Wie schnell läuft bei der der Lüfter? Ich muss sagen, dass die Temperaturen mit dem Mono relativ schnell schwanken bei geringen Lastveränderungen. In BF3 schwankt es bei 98-99% Auslastung immer um ca. 3-5 Grad. Beim original Kühler nur um etwa 1-2. Denke aber, dass hat nichts zu bedeuten. Ich bin immer noch so froh, dass der Rechner unter Last kaum einen Ton von sich gibt :)

Zuletzt bearbeitet:
nVidia GeForce GTX 560 Ti inkl. FAQ & OC-Benches - Bei Fragen siehe Seite 1 (Part 2)

was hast du momentan für settings am laufen? wie gesagt vlt hilft es ja den kühler nur ganz leicht festzuschrauben

Takt/Spannung etc.?

Im Moment habe ich die Standardsettings am laufen:
835/1670/2050 @ 1,025V

Die anderen Profile, die ich noch habe aber momentan nicht nutze, habe ich ein paar Posts vorher geschrieben.
:wink:

nVidia GeForce GTX 560 Ti inkl. FAQ & OC-Benches - Bei Fragen siehe Seite 1 (Part 2)

oke. hattest du eigentlich die sonic edition? eigentlich müsste bei dem takt ja die spannung noch gut nach unten korrigierbar sein oder? etwa 0.987/0.975v . hast du bereits ein bios mit weniger spannung im idle geflasht? du könntest noch die rpm im idle senken auf 10%. ab dann finde ich sie erst unhörbar (standard: 30% bei der sonic)


ps: bei mir macht es schon was aus ob sie auf 850/2100 oder 950/2250 läuft in bf3. dann habe ich deutlich weniger framedrops bzw. spürbar mehr min frames. erst die 1ghz + lohnen sich nicht und rechnen keinesfalls die mehrspannung/ verbrauch raus

Zuletzt bearbeitet:
Ich habe die Palit GTX 560 Ti Twin Light Turbo.
Weniger Spannung habe ich noch nicht probiert und ein dementsprechendes Bios auch noch nicht geflasht. Werde eher nochmal gucken, ob ich den Kühler noch fester schrauben kann, was ich aber nicht glaube.
Die RPM zu senken macht bei mir ja keinen Sinn, da ich den Mono Plus mit einen NB eLoop 120mm drauf habe und der Lüfter hängt an meiner Lüftersteuerung und ist auch auf 100%/~1300RPM nicht aus dem System rauszuhören.
Eben wieder PlanetSide 2 gespielt und max. Temperatur lag bei 72°. Das ist absolut ok und der Lüfter ist ja eh nicht hörbar, aber ich habe mir vom Mono Plus schon mehr versprochen....

nVidia GeForce GTX 560 Ti inkl. FAQ & OC-Benches - Bei Fragen siehe Seite 1 (Part 2)

du könntest auch noch versuchen , etwas lockerer anzuziehen, wenn das fester schrauben sich negativ auf die temperatur auswirkt (wie in meinem fall)

Hallo zusammen, ich möchte mich hier auch mal einschalten.
Ich habe kürzlich einen Arctic Twin Turbo 2 auf meine Palit GTX 560 Ti 2GB geschnallt. Leider habe ich Temperaturen von ~50° im Leerlauf (Browser und normales Arbeiten am PC) und bis zu 90° bei Starcraft II sowie nach 2-3 Sekunden Furmark bereits 100°. Das kann doch nicht normal sein :(

Leider habe ich keine vergleichswerte zum Lüfter der davor drauf war, das habe ich verabsäumt, die vorher zu prüfen.
Ich sehe derzeit meine letzte Chance darin, den HeatSpreader auf dem Chip zu "köpfen" wie ihr das so schön genannt habt. Allerdings will ich das wirklich nur als allerletzten Ausweg versuchen da ich das bisher noch nie gemacht habe und mich ehrlich gesagt nicht so recht dran traue.
Hat jemand dazu vielleicht schon Anleitungen oder Videos gefunden?
Bzw. was habt ihr damit für Erfahrungen gemacht? Es scheinen ja doch einige mehr diese Problem zu haben.

PS: ich habe nichts übertaktet oder dergleichen...

nVidia GeForce GTX 560 Ti inkl. FAQ & OC-Benches - Bei Fragen siehe Seite 1 (Part 2)

richtige abstandshalter verwendet (die großen)? wenn ja dann den kühler nur seeher locker anschrauben. hat bei mir die temperaturen um 20 grad verringert

Zuletzt bearbeitet:
Vorab: Ich habe mein Problem gelöst!
Vielen Dank an dieser Stelle an Kinton71 :bigok: ohne seine Tipps wär ich jetzt wohl nicht da, wo ich bin - und an StalkingCat, der hier Pionierarbeit für mich geleistet hat.

Im Endeffekt habe ich nun das Gleiche gemacht, wie StalkingCat:
- IHS entfernt, gereinigt und mit neuer WLP versehen (Arctic Silver 5)
- IHS wieder drauf gepappt, Kühler drauf und getestet
An diesem Punkt hatte ich Idle ~45° und nach ~7 min. Furmark 93° auf dem Chip, was zu meiner Ausgangslage schon eine starke Verbesserung war (nach 2-3 Sekunden Furmark 100°). Allerdings immer noch verbesserungswürdig und somit habe ich das ganze nochmal gemacht, und jetzt den Kühler ohne IHS direkt auf dem DIE installiert. Dabei habe ich die großen Abstandhalter durch die kleinen ersetzt, die erstaunlicherweise unter diesen Umständen ziemlich genau passen.

Ergebnis: Idle 35° und nach 7 min. Furmark hat sich die Temperatur bei gemütlichen 62° eingependelt
Fazit: Der Kühler ist Top, die Verarbeitung der Grafikkarte ist ein Flop. Unter diesen Umständen werde ich mir wohl keine Palit mehr kaufen, denn 100° beim Zocken hätte meine Graka früher oder später sicher gekillt. Wahrscheinlich 1 Woche nachdem die Garantie abgelaufen ist ;)
Das war aber auch der einzige Grund, mich an das Vorhaben "IHS entfernen" zu wagen. Das ist definitv nichts für unruhige Hände und mit etwas Pech hätte ich meine Karte wohl auch geschrottet. Ich bin froh, wenn ich das nicht mehr machen muss.

Zuletzt bearbeitet:
Asus GTX 560 Ti - Pixelfehler/Farbumkerungen

Hallo liebe User,

ich habe ein Problem mit GK beim spielen BF3
ich habe den neusten Treiber drauf,

ich möchte noch erwähnen das ich vor der
560 Ti eine Gainward GTX 260 hatte, bei
der hatte ich das ca. 3-4 mal ansonten nicht,

aber bei der neuen GK kommen die Fehler häufiger vor

ich hoffe das jemand hier Anwortet, kann mir jemand helfen

bf3 2013-04-02 21-54-53-21.jpg

bf3 2013-03-31 12-00-11-16.jpg

FurMark 2013-04-01 18-47-34-09.jpg

Zuletzt bearbeitet:
Sieht nach VRam Defekt aus.
Takte die Karte mal runter und teste nochmal.

Hallo Mario, danke für den Tip-aber es kann nicht die GK sein,
ein Clanmitglied bei BF3 hat das gleiche Problem-allerdings hat er eine GTX 670 o. 690,

wie schon gesagt hatte ich es auch mit meiner alten GK

MfG

Dann probier mal einen älteren Grafiktreiber, könnte auch daran liegen.
Und wenn es hilft, die Graka mal in einen anderen PCI-E Slot stecken und nochmal testen.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
