Jone
Enthusiast
Gestern mal nem 8RDA3+ ein par neue Caps an der Spannungsversorgung verpaßt.
[Sammelthread] NostalgieDeLuxx Bastelthread
- Ersteller stunned_guy
- Erstellt am
Mit einem warmen Bügeleisen plätten und Heißkleber drauf hätte gereicht.
Ich sags mal so: Es ist einfacher ein DFI Ultra B zu bekommen...
Der Thermalright SI-97 ist mal richtig richtig selten. Habe noch nie einen zum Verkauf gesehen...
Deshalb hatte ich mir damals für den Thermalright SI-128 SE eine Adapterplatte gemacht, damit ich den auf Sockel A (via 4-Loch Montage) basteln konnte. In die Mitte kommt eine M5 Zylinderkopfschraube, die den Kühler zentriet und die Platte drückt ihn dann an den Cpu Die
Und ja, das ist MDF...
Sieht dann so aus:
Der Thermalright SI-97 ist mal richtig richtig selten. Habe noch nie einen zum Verkauf gesehen...Deshalb hatte ich mir damals für den Thermalright SI-128 SE eine Adapterplatte gemacht, damit ich den auf Sockel A (via 4-Loch Montage) basteln konnte. In die Mitte kommt eine M5 Zylinderkopfschraube, die den Kühler zentriet und die Platte drückt ihn dann an den Cpu Die
Und ja, das ist MDF... Sieht dann so aus:
Fehlt noch das hier gefühlt jeder das Teil hat...
Jone
Enthusiast

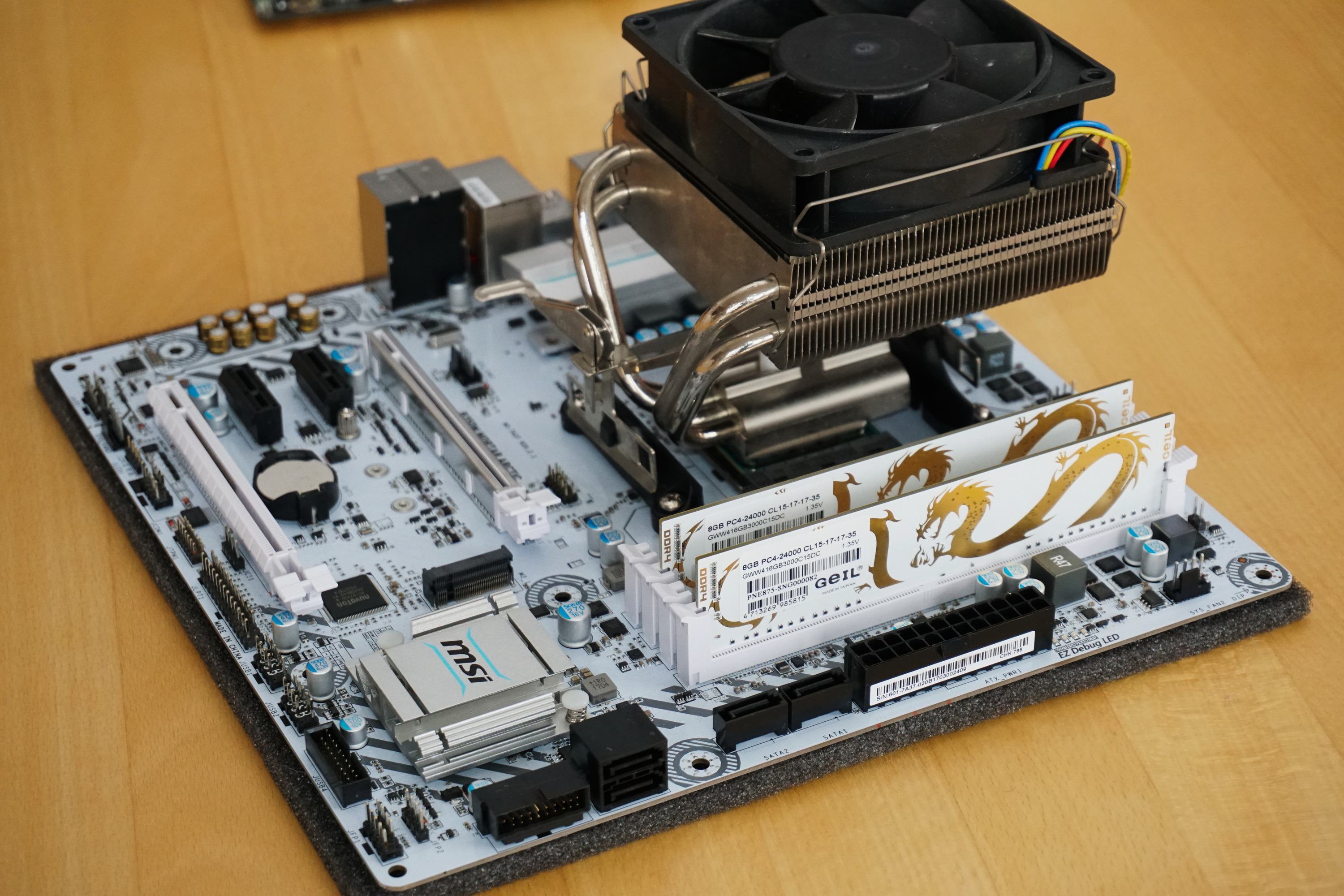

Einen SI-97 auf einem B350 Brett zu sehen ist aber auch strange 😂
Da liegen 15 Jahre dazwischen 😳
Da liegen 15 Jahre dazwischen 😳
Nostalgische Kühler auf neue Boards zu basteln entspricht doch dem Topic.
Bei mir ist das ein bisschen aus der Not geboren keine AM4 Kühler zu haben. Und Dank des nicht geänderten Befestigungsmechanismus, nahm ich eben was da war. Diese ollen Wraith Spire sehen ja nach nichts aus...
Bei mir ist das ein bisschen aus der Not geboren keine AM4 Kühler zu haben. Und Dank des nicht geänderten Befestigungsmechanismus, nahm ich eben was da war. Diese ollen Wraith Spire sehen ja nach nichts aus...
digitalbath
Mr. Oldschool-Bios
Den SI-128SE hatte ich mal auf meinem FX8350. Da kam der bei prime ins schwitzen
. Mit Undervolting würde das sogar funktionieren. Die alten Thermalright Kühler waren die besten.

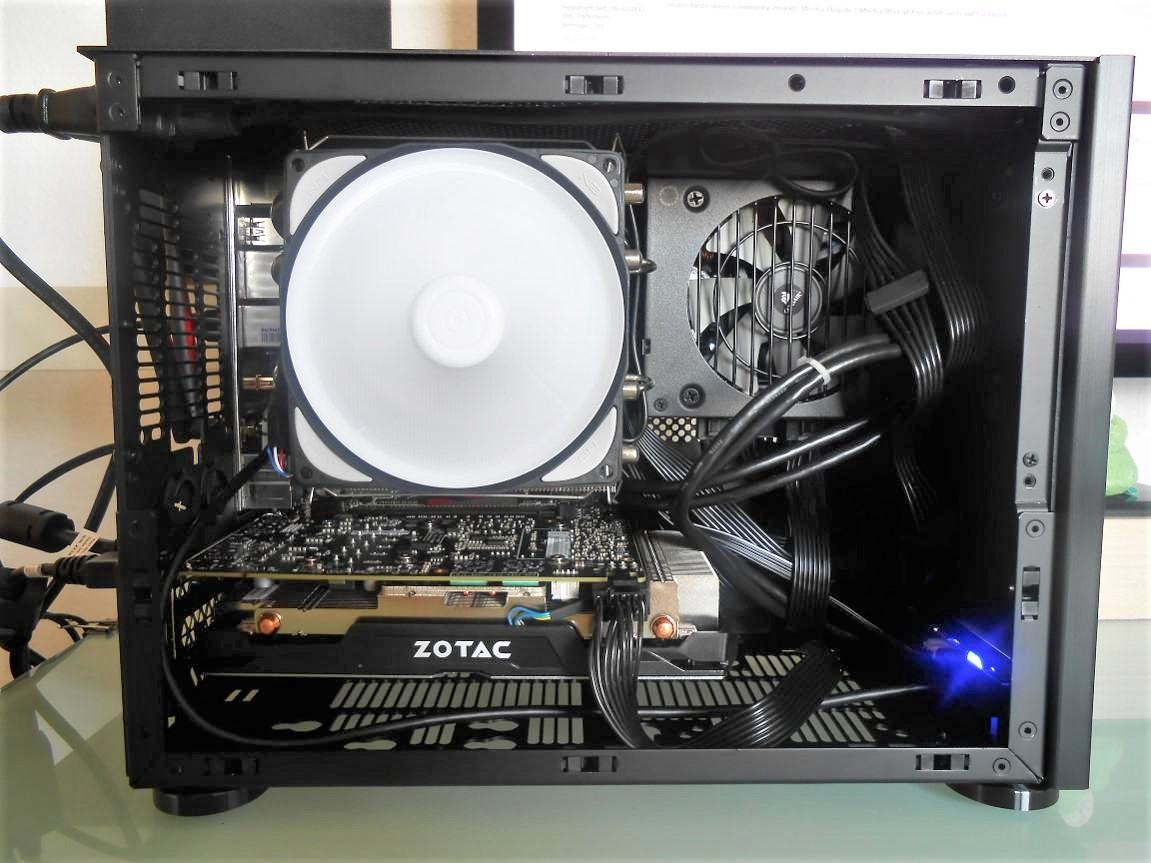

. Mit Undervolting würde das sogar funktionieren. Die alten Thermalright Kühler waren die besten.Im ZweitPC steckt bei mir auch ein IFX-14... Das ist ein C2D (Gigabyte P41) mit Xeon X5460 C-Stepping. Tut dort klaglos seinen Dienst. Nur den Kühlkörper für die Rückseite des Sockels hab ich ausgebaut, weil der beim Basteln immer im Weg war...
Der SI-128 SE wird wohl danach auch auf der nächsten Cpu zum Einsatz kommen. AM4 Mounting Kit gibt es, mehr brauche ich nicht
Der SI-128 SE wird wohl danach auch auf der nächsten Cpu zum Einsatz kommen. AM4 Mounting Kit gibt es, mehr brauche ich nicht
Scythe Infinity/Mugen 1 von 2006 passt auch.
Kein Wunder, wenn du nach SL-97 suchst.
Spaß beiseite, ich habe meinen auch nur durch Zufall gefunden, weil er mit einem generischen Titel wie "Top-Blow Kühler" eingestellt war. Bei den alten Kühlern wissen Viele gar nicht mehr wie die heißen und es steht auch nirgendwo drauf.
Stangelator
Enthusiast
Jone
Enthusiast
Heute war das Abit NF7-S dran.
Wir wollen ja nichts das unsere Hardware durch Badcaps stirbt 😉
Wir wollen ja nichts das unsere Hardware durch Badcaps stirbt 😉
Stangelator
Enthusiast
WMDK
Legende
D.h.?
Stangelator
Enthusiast
Meinst du mich?
WMDK
Legende
Ja, was heißt "nicht zufriedenstellend" im Detail? Wie müssten die Graphen in dem Screenshot denn korrekt aussehen?
Stangelator
Enthusiast
Ich kann mich irren aber die schreiben man braucht ein 700watt Netzteil. 1kw hängt dran. Soll wohl ca. 300 Watt nur für sich genehmigen. Tut sie aber nicht. Sie zieht 200 Watt. Hat aber 2 12v rails a 24A zur Verfügung. Mehr als genug also. Sie läuft abwechselnd ins thermische und elektrische Powerlimit. Thermisch aber nur mit core2. Vermutlich der Richtung Slotblende. Dabei fordern die Kerne abhängig von ihrer Temperatur die lüfterdrehzahl ab. Und liegt bei gerademal 70%. Vermutlich muss ich das BIOS patchen und wärmeleitpaste und wärmeleitpads erneuern. Normalerweise muss so eine Karte wie folgt funktionieren:
Takt geht auf 3d Grundtakt. 3d Grundtakt boosten bis Power und/oder thermisches limit. Lüfter temp/boost abhängig bis auf 80-90-100% rauf drehen. Aber dieses rauf drehen hört bei 70% auf. Und das thermische Limit liegt bei 87C. Verstehst du was ich meine?
Takt geht auf 3d Grundtakt. 3d Grundtakt boosten bis Power und/oder thermisches limit. Lüfter temp/boost abhängig bis auf 80-90-100% rauf drehen. Aber dieses rauf drehen hört bei 70% auf. Und das thermische Limit liegt bei 87C. Verstehst du was ich meine?
WMDK
Legende
Hm okay, verstehe. Das ist dann in der Tat sehr merkwürdig. Würde mich nicht wundern, wenn im BIOS irgendwo ein max. ∆ angegeben ist zwischen den Kerntemperaturen, was dann ein Thermallimit triggert unabhängig von der tatsächlichen Temperatur. Zumindest war das früher bei einigen anderen Karten auch schon so. Frische Wärmeleitpaste und Pads könnten da ggf. schon wirklich helfen.
Erklärt allerdings nicht, warum sie nicht auf 100% dreht um alles zu probieren die Hitze weg zu bekommen. Gibt es vielleicht Treiberseitig irgendwelche Möglichkeiten daran zu drehen? Im MSI Afterburner z.B. können ja auch Powerlimit etc. angepasst werden. Vielleicht sind das per Default recht konservative Werte die da eingestellt sind.
Erklärt allerdings nicht, warum sie nicht auf 100% dreht um alles zu probieren die Hitze weg zu bekommen. Gibt es vielleicht Treiberseitig irgendwelche Möglichkeiten daran zu drehen? Im MSI Afterburner z.B. können ja auch Powerlimit etc. angepasst werden. Vielleicht sind das per Default recht konservative Werte die da eingestellt sind.
Stangelator
Enthusiast
Ich habs denke ich gefunden. Es ist garnicht gewollt das der Lüfter bis auf 100% geht. Consumer freundlicher Lautstärkepegel. Prinzipiell drehe ich am power oder temp Limit nichts, solange ich nicht weiß wie so eine Karte versorgt wird. Bsp ist jede founders edition ob von der GTX 780 bis 1080 ti(nur von denen kann ich genau reden) nicht besonders üppig in ihrer Spannungsversorgung ausgelegt. Ergo werden diese überbeansprucht. Nicht bei einem custom PCB mit 6-8 phasiger Auslegung der Spannungsversorgung. Dem zufolge kann ich nicht einfach das Power target hoch reisen. Das temp Limit schon garnicht mit dieser Luftkühlung. Die Karte darf und soll ruhig ins Power/temp Limit laufen. Ist ja auch der Sinn vom boost/boost 2.0
Aber doch nicht so zeitig. Ich hab sie auch nur synthetisch belastet. Mit dem flauschigen Kringel vom furmark. Und mit einem 3dmark. Ich hab jetzt in die Rumpel ne GTX 590 gesteckt um zu sehen was die zieht. Dann werde ich Mal das BIOS der Titan runter ziehen und rein schauen ob da noch was lüfterseitig geht
Aber doch nicht so zeitig. Ich hab sie auch nur synthetisch belastet. Mit dem flauschigen Kringel vom furmark. Und mit einem 3dmark. Ich hab jetzt in die Rumpel ne GTX 590 gesteckt um zu sehen was die zieht. Dann werde ich Mal das BIOS der Titan runter ziehen und rein schauen ob da noch was lüfterseitig geht
Barbrady
Enthusiast
- Mitglied seit
- 03.03.2006
- Beiträge
- 1.184
@WMDK Sieht sehr sauber gelötet aus, darf ich fragen mit welchem Equipment du arbeitest? Habe auch ein paar alte Boards die mal Recaps bräuchten, habe allerdings null Erfahrung mit Löten und die Befürchtung, dass ich das verschlimmbessern würde. Gibt es hier im Forum Leute, die das gegen Bezahlung machen? Achja wo habt iht die Solid Caps her?
Stangelator
Enthusiast
@wdmk zu dumm zum Messen und zum ablesen entweder es liegt an zu viel Arbeit oder zu wenig Bierchen. Man muss sich natürlich auch gpu 2 anschauen. 196 Watt GPU0 und 176 Watt gpu1. Hat's wieder nicht gereicht von der Wand bis zur Tapete könnte aber auch an den brutalen Abgasen vom Netzteil liegen. Was da an Dreck raus kam. Hab ich den Vorbesitzer gefragt ob er das Ding massiv zugequalmt hat, verneint er. Ich bin selbst Raucher, und mir muss er die Taschen nicht füllen. Alle elkos waren gut und ich habe echte 1kw auf dem Teil. Die GTX 590 läuft auch sauber. Und die erzeugt mehr Wärme als Bilder
entweder es liegt an zu viel Arbeit oder zu wenig Bierchen. Man muss sich natürlich auch gpu 2 anschauen. 196 Watt GPU0 und 176 Watt gpu1. Hat's wieder nicht gereicht von der Wand bis zur Tapete könnte aber auch an den brutalen Abgasen vom Netzteil liegen. Was da an Dreck raus kam. Hab ich den Vorbesitzer gefragt ob er das Ding massiv zugequalmt hat, verneint er. Ich bin selbst Raucher, und mir muss er die Taschen nicht füllen. Alle elkos waren gut und ich habe echte 1kw auf dem Teil. Die GTX 590 läuft auch sauber. Und die erzeugt mehr Wärme als Bilder
Zuletzt bearbeitet:
@Barbrady

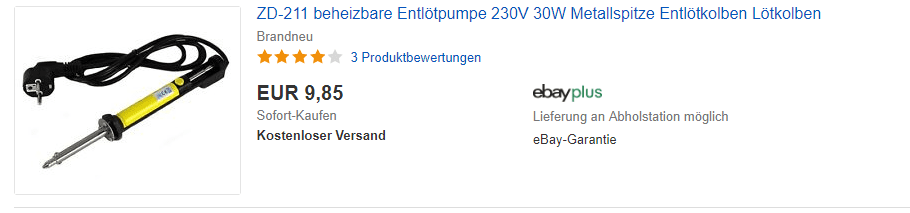

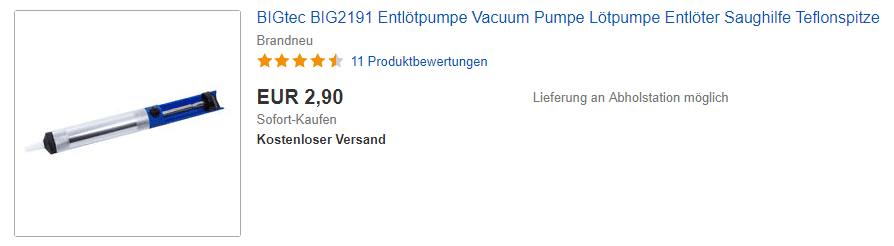

Ich nutze einen Weller 50W Lötkolben, Flussmittel, Lötsaugpumpe und Entlötlitze. Damit kommt man schon ordentlich weit, allerdings sind gerade Massepins von Kondensatoren ein graus, da die 50W schon an der Untergrenze sind was die benötigte Leistung angeht. Besser wären 80 oder 100W. Bei weniger muss man das Board komplett mit einem Fön vorwärmen und dann schnell sein bzw. zwischenwärmen.

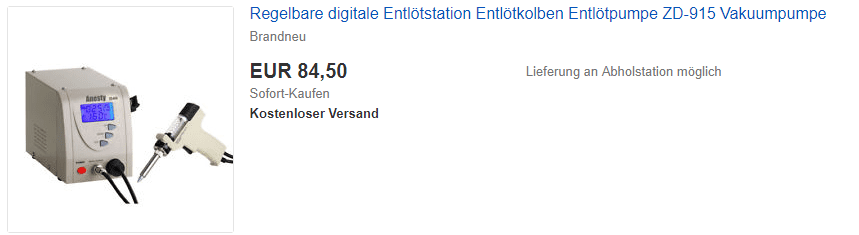

Die Königslösung wäre eine Entlötstation. Die lohnt natürlich nicht bei nur einem Board, keine Frage Siehe dazu auch Post #2 in diesem Thread:
Ich nutze einen Weller 50W Lötkolben, Flussmittel, Lötsaugpumpe und Entlötlitze. Damit kommt man schon ordentlich weit, allerdings sind gerade Massepins von Kondensatoren ein graus, da die 50W schon an der Untergrenze sind was die benötigte Leistung angeht. Besser wären 80 oder 100W. Bei weniger muss man das Board komplett mit einem Fön vorwärmen und dann schnell sein bzw. zwischenwärmen.

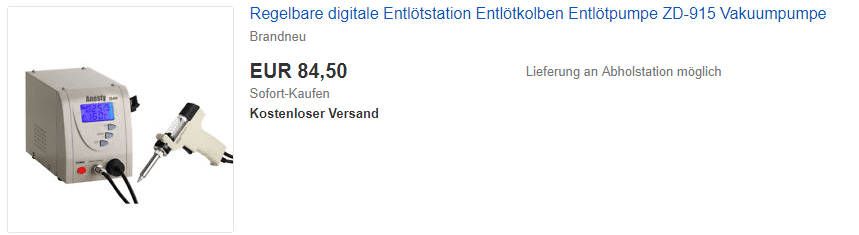

Die Königslösung wäre eine Entlötstation. Die lohnt natürlich nicht bei nur einem Board, keine Frage
Siehe dazu auch Post #2 in diesem Thread:
