[Übersicht] LGA TR4 Mainboard VRM Liste

br0da

br0da

Member
Thread Starter
Mitglied seit
31.12.2016
Beiträge
455
LGA TR4 X399 VRM Liste​

Unterschiedliche Versorgungsspannungen für Prozessoren auf dem Sockel TR4:​

  • CPU VCC, die Versorgungsspannung für die Prozessorkerne
  • SoC VCC, die Versorgungsspannung für alle weiteren Systeme auf dem Chip wie z.B. integrierte PCIe- oder Speichercontroller

Bekannte geltende Vorschriften seitens AMD:​

  • SVI2



Hinweise zum Format:

  • Eine zusätzliche Spalte zur Anzahl der 'echten Phasen' wird durch die Angabe der Konfiguration des Ausgangsports des Controllers obsolet, die betreffende VCC ist fett hervor gehoben.
  • In die 'Spulen' Spalte wird nur die genaue Typenbezeichnung aufgenommen, da ein Induktivitätswert allein leider nicht viel Wert ist.
  • In der 'Kondensatoren' Spalte wird die Gesamtausgangskapazität für die betreffende VCC eingetragen, falls bekannt in Klammern dahinter die Kondensatorenserie.


VRM Tabelle:


CPU VCC​
SoC VCC​
Modell
Controller
(echte Phasen)​
Doppler​
Schalter​
Spulen​
Kondensatoren​
Controller
(echte Phasen)​
Doppler​
Schalter​
Spulen​
Kondensatoren​
Quelle(n)​
ASRock
X399 Phantom Gaming 6ISL69147 (6+X)
-​
ISL99227150nH / 60A4926µF (FPCAP CJ)ISL69144 (2+X)
-​
ISL99227150nH / 60A2463µF (FPCAP CJ)R1 R2
X399M TaichiIR35201 (8+0)
-​
IR35556800µFIR35201 (3+0)
-​
IR35552040µFR1
X399 TaichiIR35201 (8+0)
-​
IR35556800µFIR35201 (3+0)
-​
IR35552040µFPR F1 R1 R2
R3
Fatal1ty X399 Professional GamingIR35201 (8+0)
-​
IR35556800µFIR35201 (3+0)
-​
IR35552040µFPR Y1 F1 R1
Rack X399D8A-2TISL69147 (6+0)6x ISL6617ISL992276720µFISL69144 (3+X)
-​
ISL992273280µFF1
ASUS
Prime X399-AASP1405I (8+0)
-​
IR35555640µFASP1405I (3+X)
-​
CSD97374M1030µFR1
ROG Strix X399-E GamingASP1405I (8+0)
-​
IR35555640µFASP1405I (3+X)
-​
CSD97374M1030µFR1
ROG Zenith ExtremeASP1405I (8+0)
-​
IR35555640µFASP1405I (3+X)
-​
CSD97374M1030µFF1 R1 R2 R3
R4 R5
Gigabyte
X399 Designare EXIR35201 (8+0)
-​
IR3556FP1007R3-R15-R5440µFIR35201 (2+0)
-​
IR3556FP1007R3-R15-R5440µFR1
Aorus X399 Gaming 7IR35201 (8+0)
-​
IR3556FP1007R3-R15-R5440µFIR35201 (2+0)
-​
IR3556FP1007R3-R15-R5440µFPR F1 P1 R1
R2 R3 R4
Aorus X399 ExtremeIR35201 (5+0)
5x IR3599​
IR35786800µFIR35204 (3+0)
-​
IR35782720µFR1
X399 Aorus ProIR35201 (8+0)
-​
IR3556FP1007R3-R15-R5440µFIR35201 (2+0)
-​
IR3556FP1007R3-R15-R5440µFR1 R2
MSI
X399 SLI PlusIR35201 (5+0)5x IR3599IR35555280µFIR35204 (3+X)
-​
IR35551980µFR1
X399 Gaming Pro Carbon ACIR35201 (5+0)5x IR3599IR35555280µFIR35204 (3+X)
-​
IR35551980µFB1 Y1 F1 R1
X399 MEG CreationIR35201 (8+0)8x IR3599TDA214726720µFIR35204 (3+X)
-​
TDA21472R1









Disclaimer:

Alle Angaben ohne Gewähr, durch keinen beteiligten Benutzer wird Garantie auf die Korrektheit der Daten übernommen.​

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
br0da

br0da

Member
Thread Starter
Mitglied seit
31.12.2016
Beiträge
455
Hier geht's langsam auch los, leider noch nicht aus Review-Quellen, dafür aber "leakartig" durch Overclocker bzw. Reviewer:

Reviews:


Zuletzt bearbeitet:
emissary42

emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
35.748
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
B

BlackArchon

Member
Mitglied seit
24.04.2006
Beiträge
312
In der Liste fehlt das Asrock X399 Phantom Gaming 6. Hat da jemand Informationen dazu? :)

Edit:
Das Gigabyte X399 Aorus Pro fehlt auch.

Zuletzt bearbeitet:
B

BlackArchon

Member
Mitglied seit
24.04.2006
Beiträge
312
Danke! Fehlen nur noch das Gigabyte X399 Aorus Pro und die Daten vom Asus ROG Strix X399-E Gaming. ;)

B

BlackArchon

Member
Mitglied seit
24.04.2006
Beiträge
312
Dankeschön! Die unterscheiden sich ja quasi gar nicht von ihren Schwester-Boards. Auch gut, kann man also nach Aussehen kaufen. :d

B

besterino

Well-known member
Mitglied seit
31.05.2010
Beiträge
4.734
Ort
Wo mein Daddel-PC steht
System
Desktop System
Rechenknecht
Laptop
Zu viele
Details zu meinem Desktop
Prozessor
3960X
Mainboard
ASRock TRX40 Taichi
Kühler
Heatkiller IV Pro TR4, Dual Mora 420, Tube 200, D5 Vario, Aquaero 6 Pro, DFS High Flow USB
Speicher
64GB (4x16GB @ 3600, CL16)
Grafikprozessor
Nvidia 2080Ti FE mit Watercool Block+Backplate
Display
55" OLED (Dell AW5520QF)
SSD
11TB (4x 2TB ADATA SX8200PNP im Raid0 auf Asus Hyper X16, 1TB Samsung PM961, 2TB Intel 660p)
Soundkarte
Chord Mojo
Gehäuse
Thermaltake P7 Core TG
Netzteil
Seasonic Prime 1300W Platinum
Keyboard
Roccat Vulcan 100
Mouse
Logitech g9x
Betriebssystem
Windows 10 Pro
Sonstiges
Mellanox ConnectX-4 (Dual 100Gbit Netzwerk + WaKü), Rode NT-USB uvm. ...
Das wichtigste aller Boards wäre eh das ASRock Rack X399D8A-2T :d

T

Trambahner

Well-known member
Mitglied seit
14.08.2014
Beiträge
1.545
Ort
Serverraum

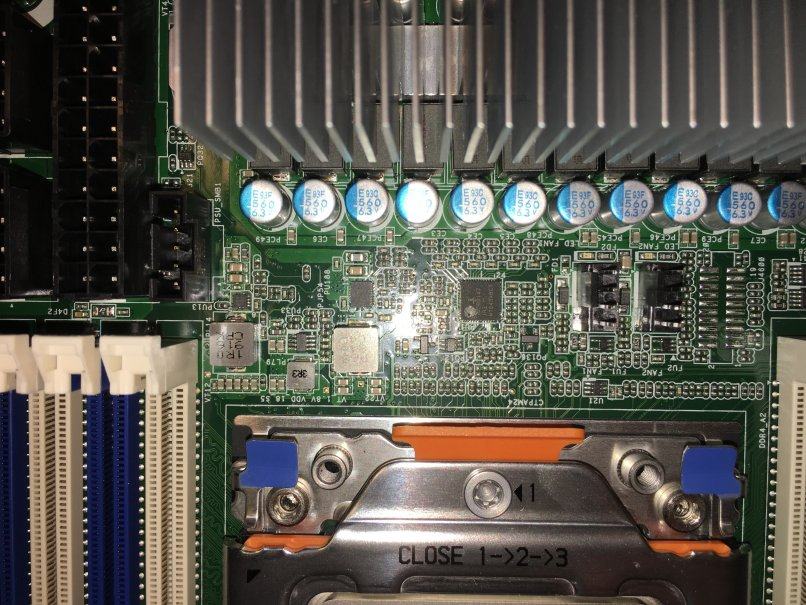

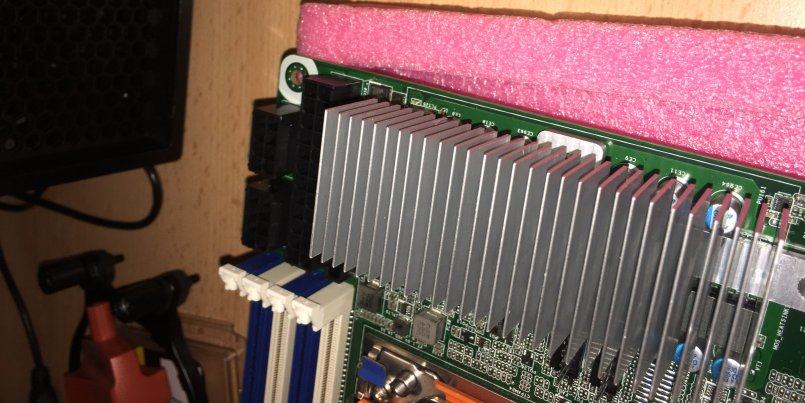

X399D8A-2T : Als Controller seh ich einen ISL69147 IRZ sehr nahe des CPU Sockel. Quelle: Board das vor mir liegt.

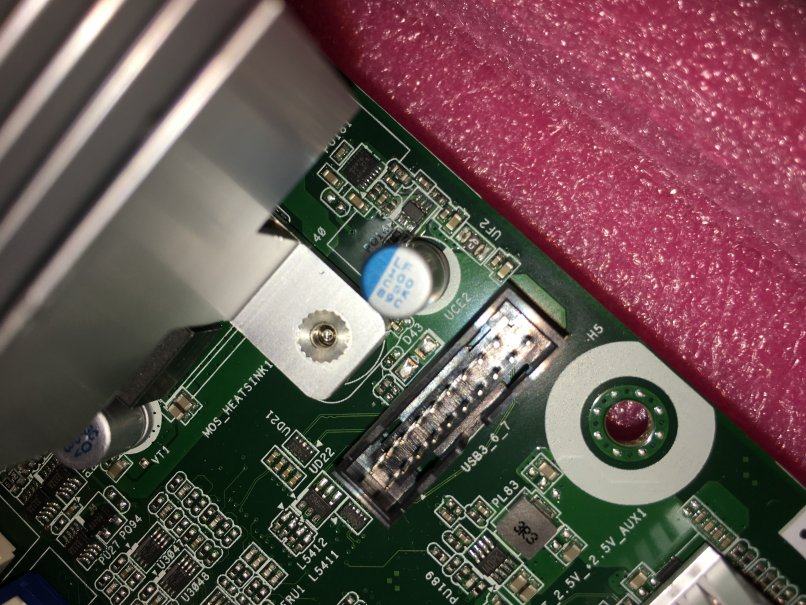

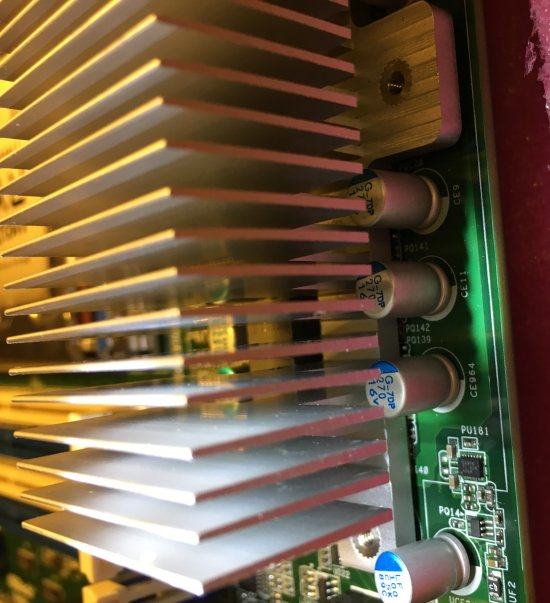

Kondensatoren sehe ich da in der Nähe 12 Stück E 93C oder teilw. 93F 560uF 6.3V , einen beschriftet mit LF100 C5K89C und 6 Stück beschriftet mit G_70P 270 16V

Edit: Bilder nachgereicht.

Zuletzt bearbeitet:
Kullberg

Kullberg

Computer Schach Freak
Mitglied seit
18.02.2005
Beiträge
4.121
Oh, doch kein Phantom :)
Hast Du das Teil von Sona?

emissary42

emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
35.748
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Danke für die Infos, aber bitte immer Quellen oder Bilder als Beleg posten, wenn ihr etwas für den Thread beisteuern wollt.

Aus eigener Erfahrung: Es ist für jemanden der (mehrere) solche Listen pflegt müssig, sich dann jedes mal erst selbst auf die Suche machen zu müssen (und viele User frequentieren nur einzelne Forenbereiche).

br0da

br0da

Member
Thread Starter
Mitglied seit
31.12.2016
Beiträge
455
Danke. :wink:

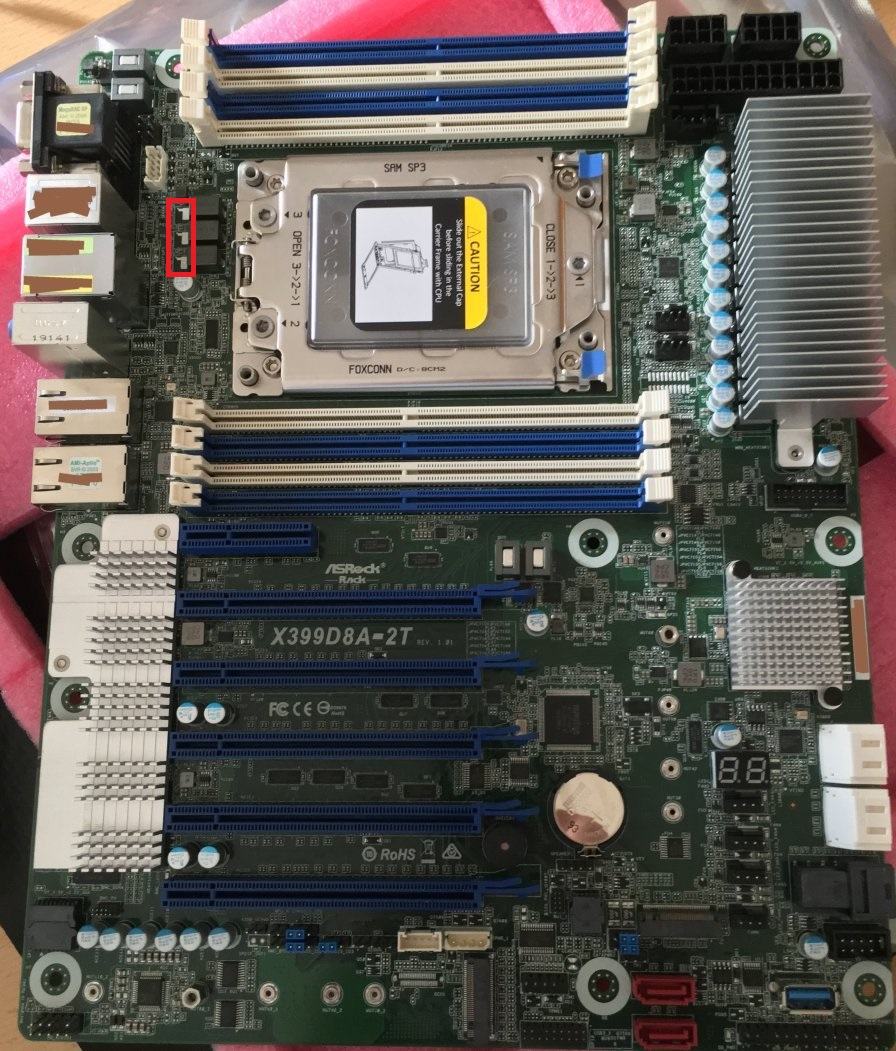

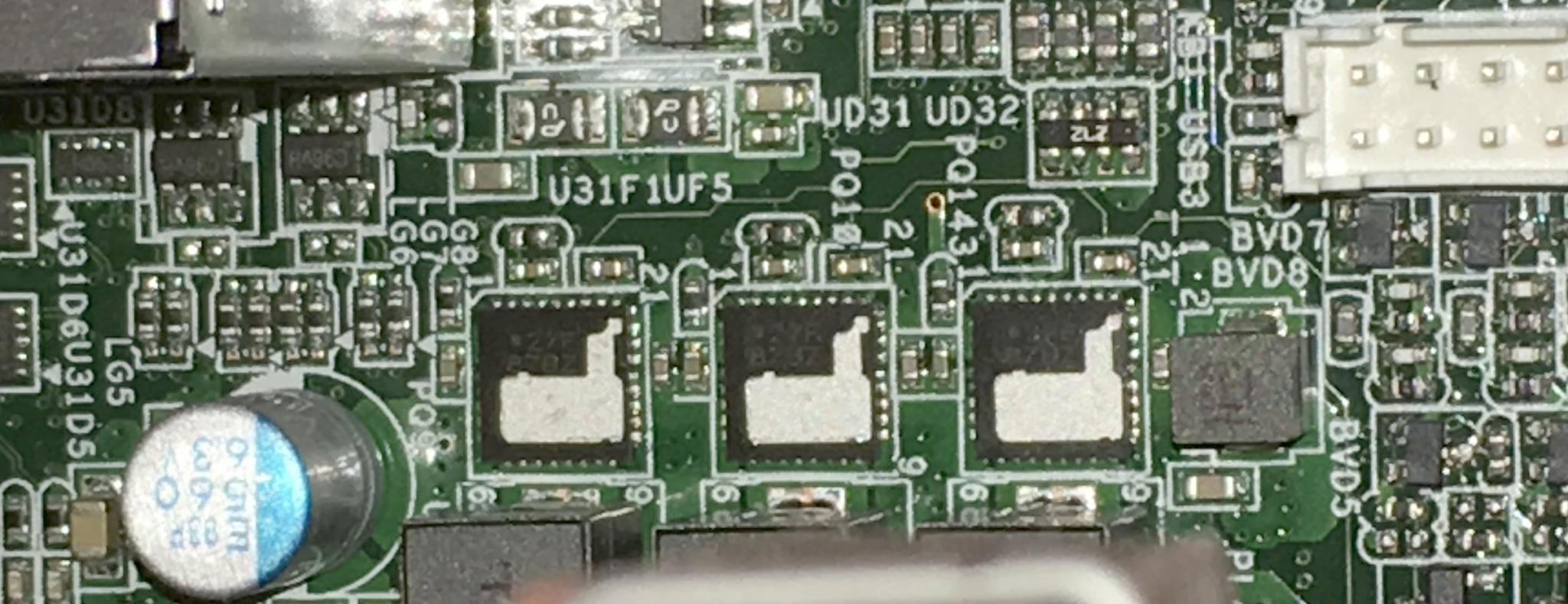

Magst du mir noch verraten, ob die rot umrahmten ICs drei ISL99227 sind? Ist bei denen im näheren Umkreis ein ISL69144 verlötet?

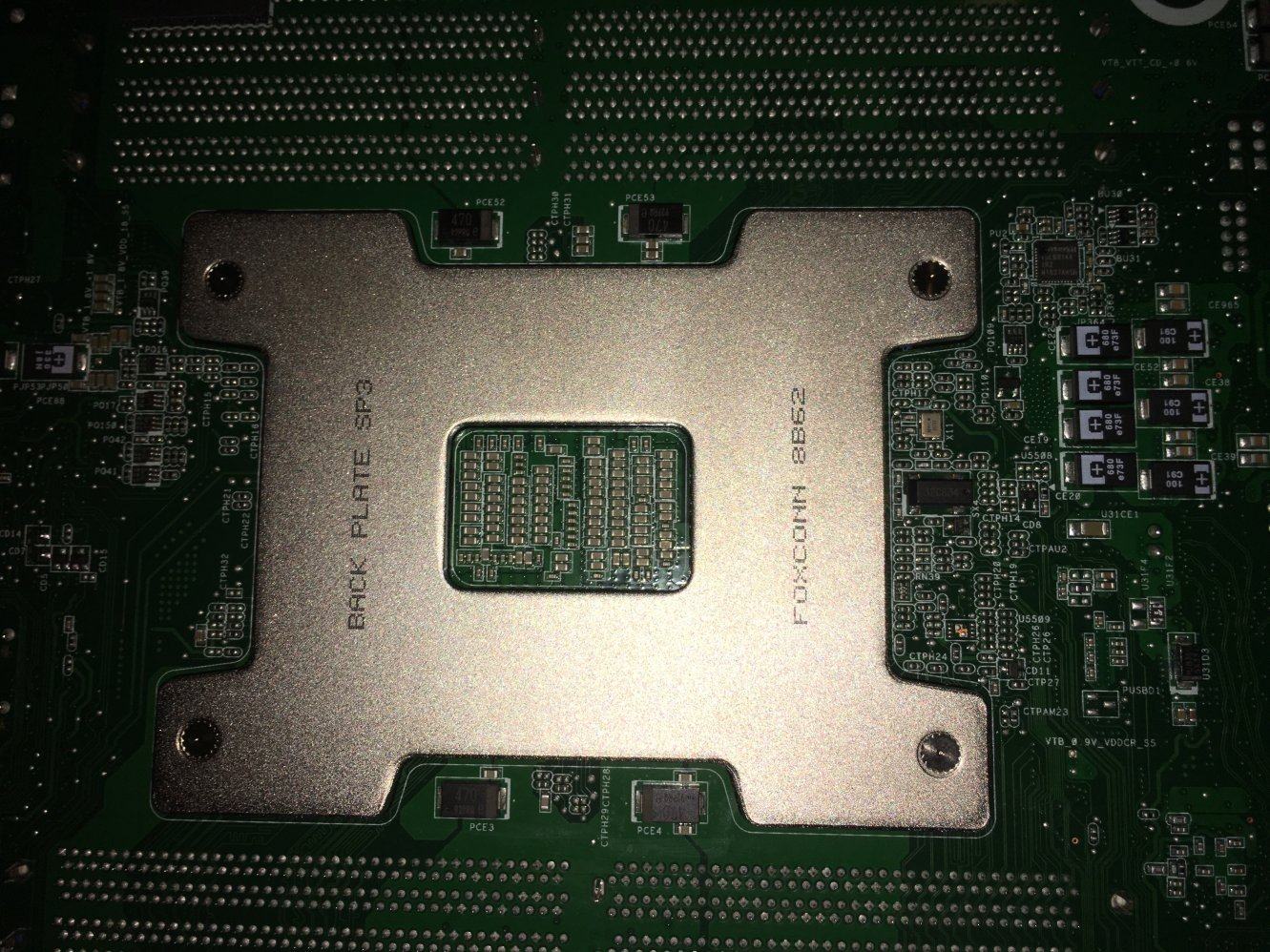

Und wenn's aktuell noch möglich ist, könntest du auf der Rückseite oder im Umkreis des CPU VRM mal checken, ob da sechs ISL6617 zu finden sind?


Sieht für mich nach so einem Design aus, etwas mehr Sicherheit hätte ich aber schon gern, wenn ich es in die Tabelle packe.

CPU VCC​
SoC VCC​
Modell
Controller
(echte Phasen)​
Doppler​
Schalter​
Spulen​
Kondensatoren​
Controller
(echte Phasen)​
Doppler​
Schalter​
Spulen​
Kondensatoren​
Quelle(n)​
ASRock
Rack X399D8A-2TISL69147 (6+0)6x ISL6617ISL992276720µFISL69144 (3+X)
-​
ISL99227

br0da

br0da

Member
Thread Starter
Mitglied seit
31.12.2016
Beiträge
455
Das ist der Heatspreader, die Bezeichnung ist tatsächlich schon mit den paar Zeichen vollständig. :)
Vielen Dank! :wink:

br0da

br0da

Member
Thread Starter
Mitglied seit
31.12.2016
Beiträge
455
--- Falscher Thread ---

Zuletzt bearbeitet:
