Der HTPC / Barebone *Bilder* Thread [Part 2]

[XTR³M³]

Wenn ich mir das so anschaue, komme ich um den Gedanken nicht herum, dass es vermutlich Staubsauger gibt, die leiser sind als dein System..

eher nicht, die lüfter hängen alle an einem PMW hub und laufen extrem leise(2x 80mm, 3x 120mm), wenngleich lautstärke für mich eher unwichtig ist, ich bin mit deltalüftern auf CPUs(thunderbird) grossgeworden, und DIE waren wirklich laut(zumal eklig hochfrequent) nebst meinem 250mm caselüfter der wenn er auf den tisch gelegt wurde, abgehoben hat bei voller drehtzahl und sich angehört hat wie ne flugzeugpropeller und die graka gehört zu den leistesten und kühlsten 1070ern auf dem markt

inzwischen ist auch der AMD boxed verbaut, der muss nicht so hoch aufdrehen wie der kleine noctua, wobei der auch nie an sein drehzahllimit gekommen ist wenn ich es auf "auto" hatte im bios(XFR on, vcore offset -0.1V)



[gbm31]

Als Weihnachtsgeschenk für mich selbst wollte ich meinen HPTC hardwaremässig aktualisieren, schließlich sind die Innereien basierend auf einen Core2Duo-Quad fast 10 Jahre alt.
Und das Fractal Design mATX Gehäuse ist mittlerweile auch zu gross für die Wohnzimmereinrichtung.

Übernehmen wollte ich die DVB-S2 Karte, die ich wegen eines Blitzeinschlags vor 1-2 Jahren erst aktualisiert hatte, die alte 3 1/2" Platte mit allen Daten, und evtl das ATX NT und das DVD-Laufwerk.

Ein wirklich kleines Gehäuse zu finden, wo ich alles unterkriegen sollte, hat mich einige Stunden Recherche gekostet, und schließlich mussten Laufwerk und NT den kleineren Varianten in SFX und Slimline weichen.

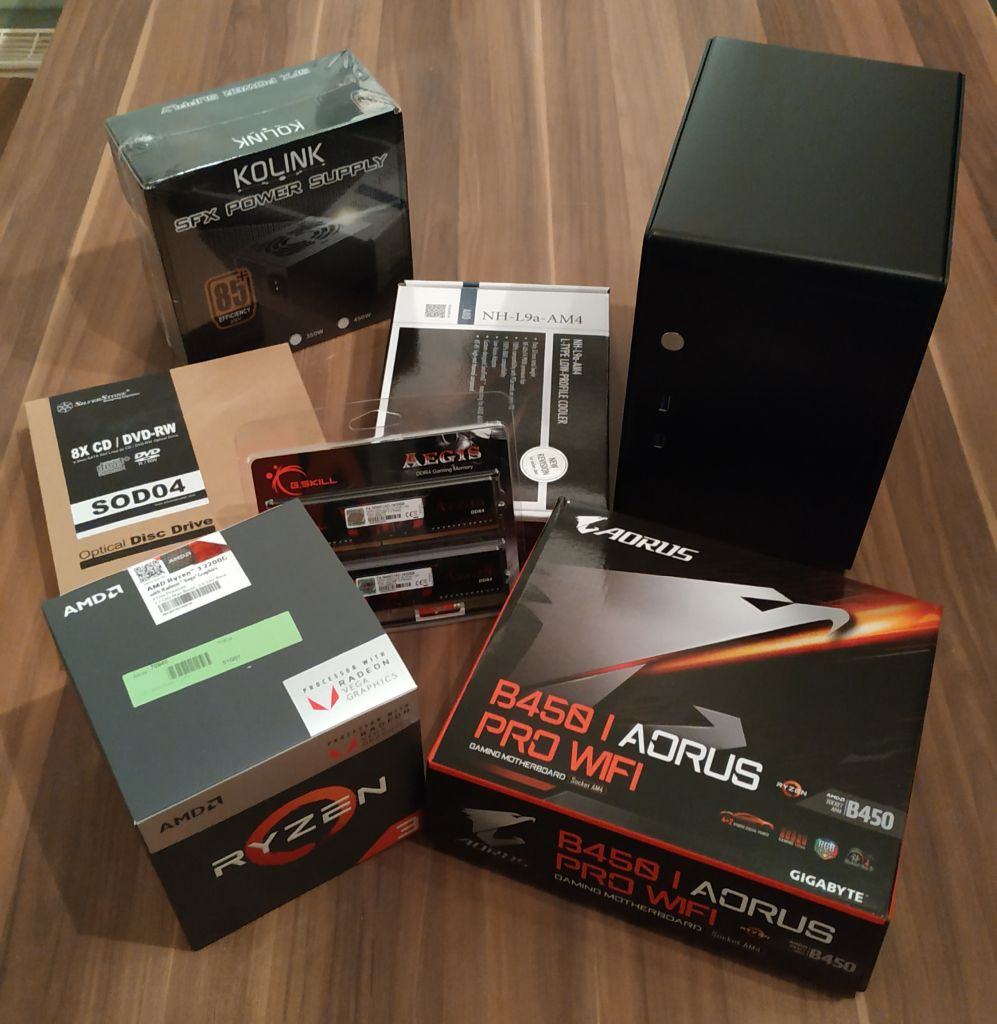

Für den Unterbau fiel meine Wahl auf:

- Ryzen 3 2200G - ausreichend schnelle VGA 8 an Bord
- Gigabyte Aorus Pro B450 ITX Wifi - alles dran was nötig
- 2x8GB G.Skill Aegis DDR4-3000 CL16(-18-18 - Hynix) - 2X8GB lediglich weil die nur 20€ teurer waren als 2x4GB

dazu

- Noctua NH-L9a-AM4 - wegen der Leistung bei geringer Bauhöhe (37mm!)
- Lian Li PC-Q20B - hier passt alles rein. Hoffentlich! ;-)
- Kolink SFX-250 - soll leise sein, mal sehn...
- Silverstone SST-SOD04 Slot-In Slimline DVD - das Lian Li hat leider nur einen Schlitz

und aus dem alten HTPC

- TBS-6922 DVB-S2
- irgendeine 2TB Hitachi 3 1/2" HDD mit allen Daten und Windows 10 drauf

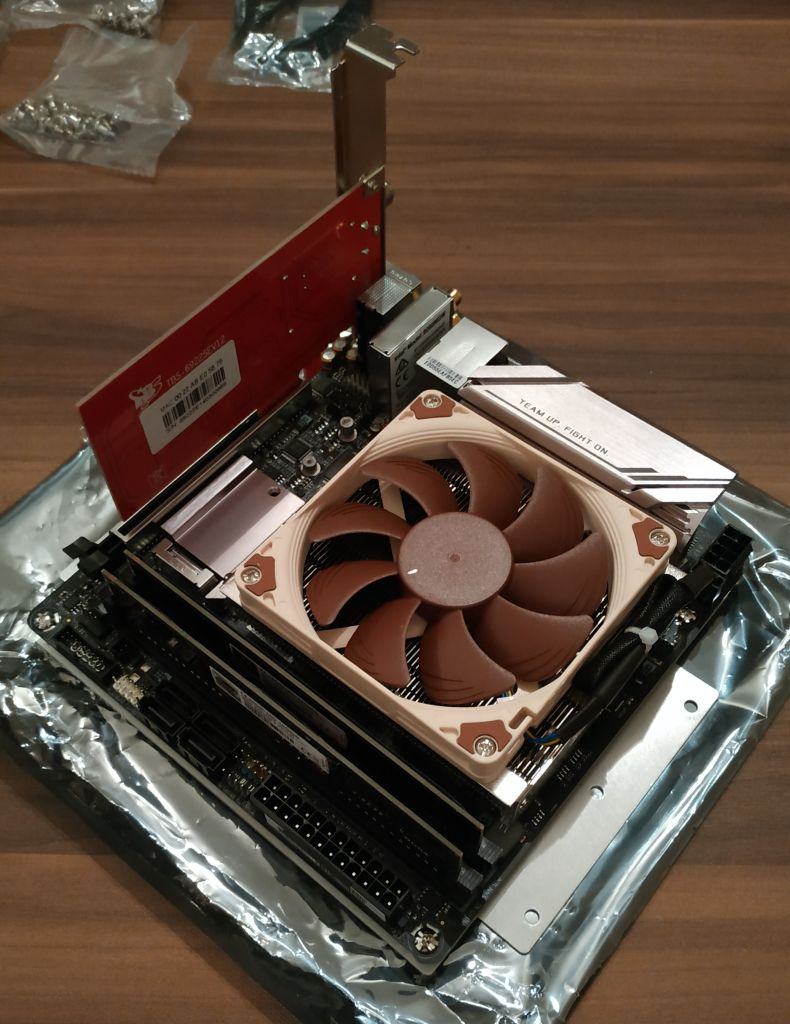

Der Testlauf ging total problemlos, Board, CPU, und Ram liefen sofort mit XMP.

Dann SAT-Karte in den PCIe und bums - kein Boot. :-(

Nachdem ich alle möglichen UEFI Einstellungen dazu durch hatte (APU Grafik statt PCIe, PCIe auf 1x begrenzt) und es trotzdem nicht lief, hab ich mal gedacht, ich update mal das BIOS von F1 auf die letzte F3d.

Und siehe da - es tut!

Dann ging's ans Einbauen und Verkabeln.

Tetris ist ein Scheiss dagegen!

HDD, DVB.S2 und PCIe-Steckplatz passen saugend, da passt kein Blatt Papier dazwischen!

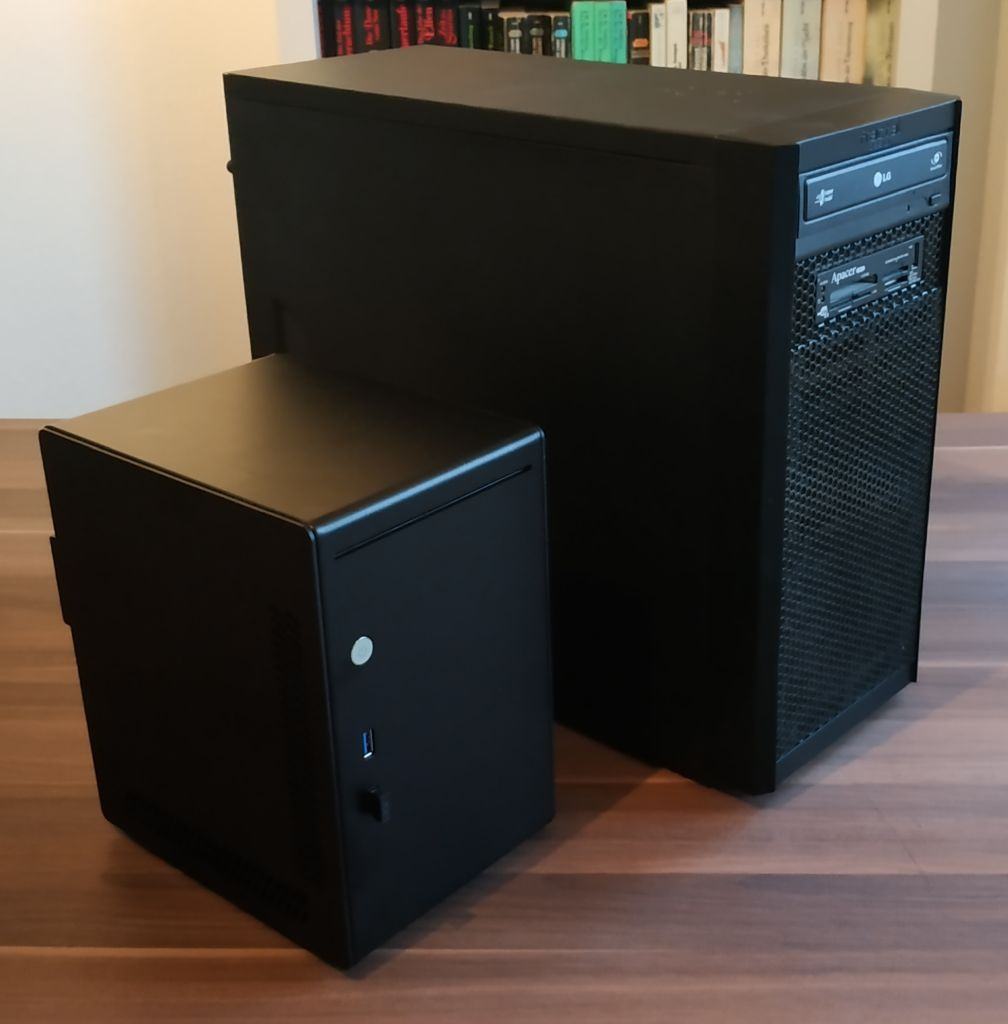

Ein paar verklemmte und geschnittene Finger später:

Hat sich gelohnt - unglaublich putzig der kleine!


Übertaktet hab ich noch nicht (also die Vega 8) aber das System bleibt schön leise (bis auf die absolut hörbar laufende und zugeifende HDD - da muss über kurz oder lang was anderes rein!)



[ujmoskito01]

Bei mir gab es auch mal wieder ein kleines Update...
Ich nutze einen HTPC schon seit langem und so wurde von mir nun bereits zum dritten Mal in meinem zwar betagten aber immer noch formschönen SilverStone LC16M die Hardware ausgetauscht.
Netzteil und Blu-Ray Laufwerk blieben allerdings unberührt. Wichtig war mir vor allem die flüssige Wiedergabe von 4K Videos unter Kodi, da es hier im alten System doch schon mal trotz dedizierter GeForce 1030 ruckelte.

Ich habe mich, auch aus Preis- / Leistungsgründen, für ein AMD-System entschieden.
Folgende Komponenten wurden verbaut:

Prozessor: AMD Ryzen 3 2200G
Mainboard: ASRock B450M Pro4
Kühler: Noctua NH-L9a-AM4
Arbeitsspeicher: 8GB G.Skill Value DDR4-2400 DIMM CL15 Dual Kit
Festplatte: 240GB Kingston A1000 m.2 2280 PCIe NVMe 3.0 x2

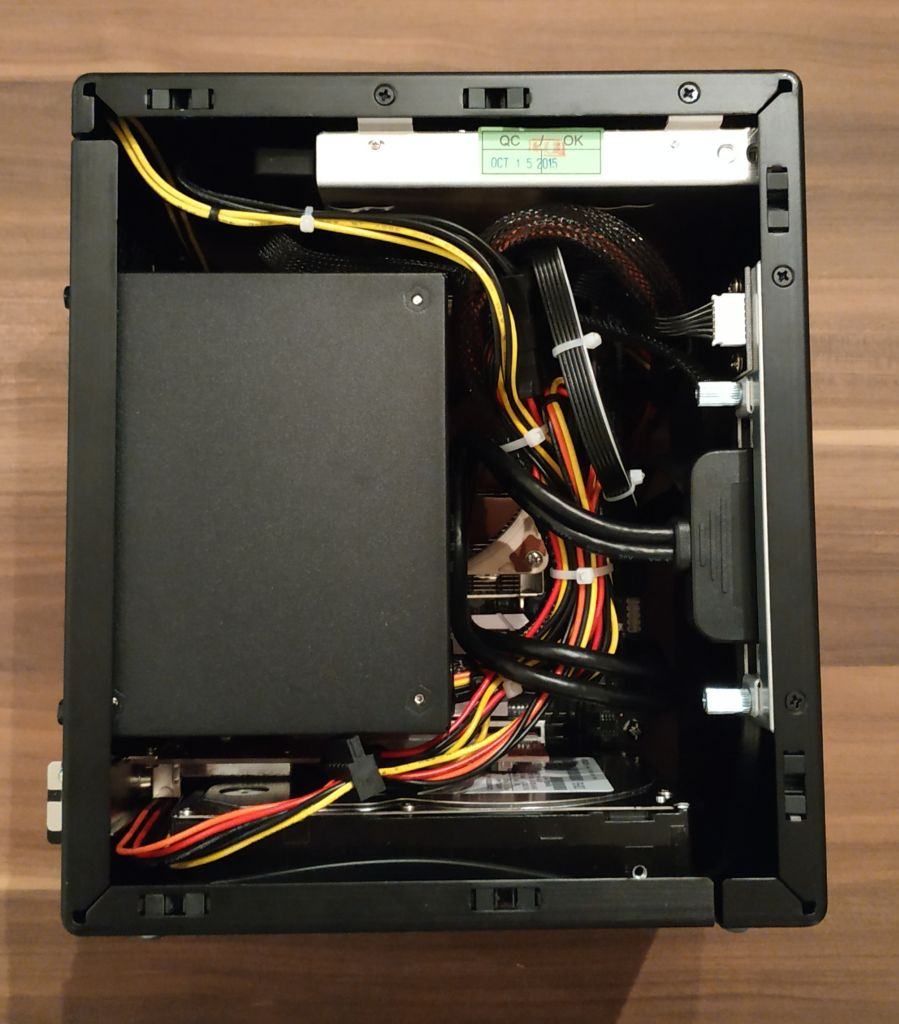

Da im Gehäuse genügend Platz zur Verfügung steht gestaltete sich der Einbau absolut unproblematisch.

Die Kingston m.2 ist mit 240GB eigentlich überdimensioniert, da meine Filmsammlung komplett auf Synology Servern gespeichert ist aber bei den derzeitigen Preissen für SSD's kann man ja nicht meckern.

Das "Kabelmanagement" war mir nicht sooo wichtig, denn von außen sieht man davon gar nichts...

Die Wiedergabe von 4K Filmen erfolgt nun über Kodi auf meinem Philips OLED803 erfolgt absolut ruckelfrei. Leider werden in der Netflix App unter Win 10 Filme nur in HD agbespielt aber dafür mit Dolby Atmos Tonspur. Macht aber jetzt auch nix, da ich für Netflix sowieso nur die TV-App meines Philips OLED 803 nutze.



[blazethelight]

Kodi / Steambox

DAN A4 V2
Corsair SFX 450 Gold
Asus Z97I-Plus
4770S
LP53 & NF-A9X14
G.Skill 16 GB 2133 MHz DDR3
AMD Vega Frontier Edition
3x 1TB Samsung 850 Evo
1x 1TB Samsung 860 Evo



[Groschi82]

->PC-Setup<-



[tbird]

Hier mal mein (neuer) alter kleiner.

J1900, 4 gig RAM und 256 GB ssd.

Lautlos, weil Lüfterlos.



[tbird]

Upgrade. Der Passive ist gegangen, das Board kümmert sich jetzt um 8 TB Speicher als NAS.

Neu ist dieser kleine mit A10 5700 APU. Auch fast lautlos 😁



[ChasarPulse]

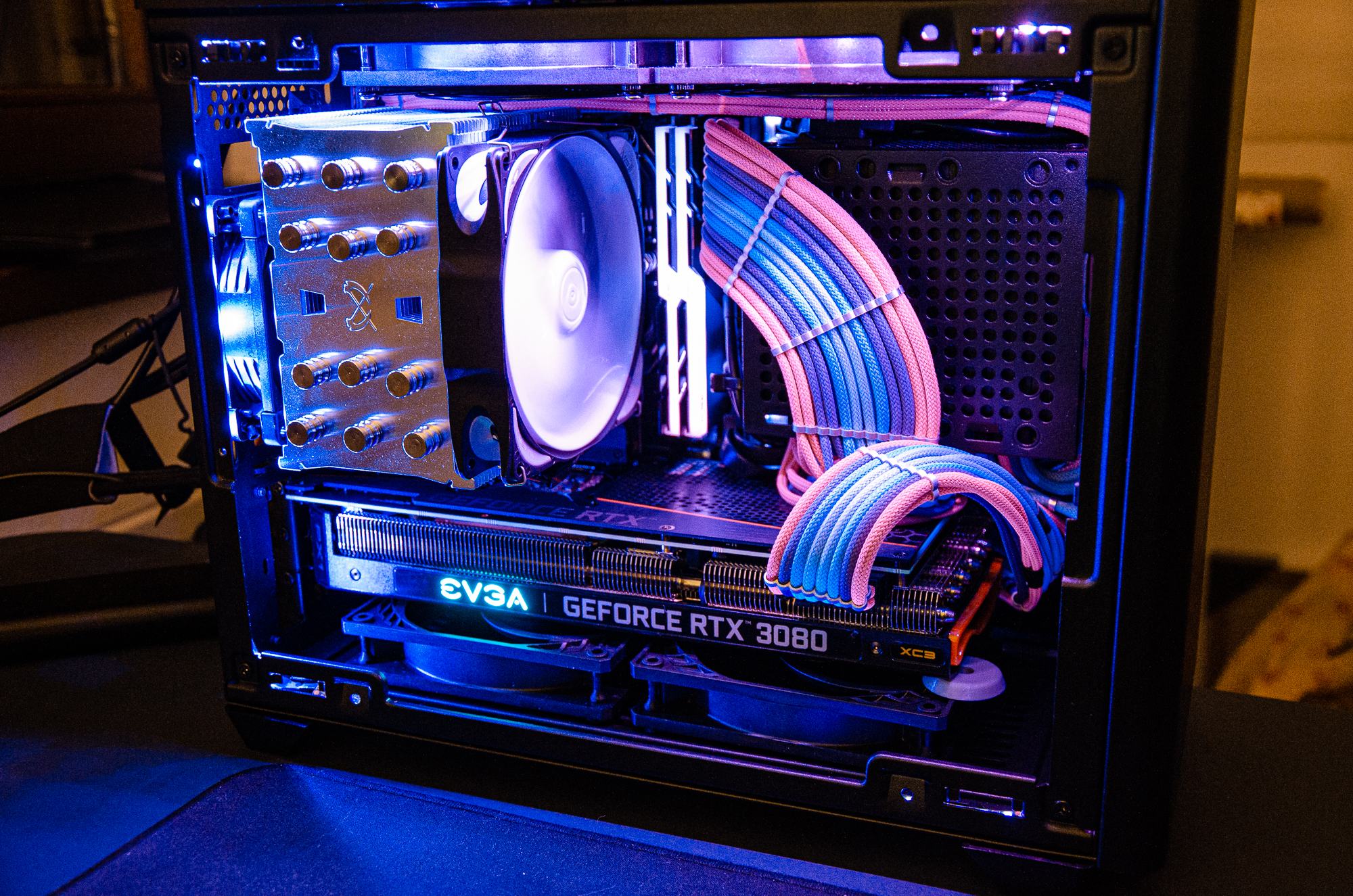

Hab meinen Build jetzt auch endlich fertig. Ist zwar kein Wohnzimmer PC, aber klein ist ja relativ



[Basian]

Ich hab mein altes System ein bisschen frischer gemacht und etwas Leistungsstärker damit 4K Video Material läuft und ich ein bisschen zocken kann. Nicht wirklich neue Sachen gekauft sondern das alte Mainboard mit gebrauchten Teilen ausgestattet.
Neu gekauft wurde aber das Netzteil und die Grafikkarte.

Silverstone SST-ML09B
Intel E3-1230v2 4x 3.3 GHz So.1155
Scythe Big Shuriken 3
ASRock B75M-ITX Intel B75 So.1155 Dual Channel DDR3 Mini-ITX
Gigabyte GeForce GTX 1650 OC LowProfile 4G
G.Skill Ripjaws DDR3-1600 DIMM CL9-9-9-24 Dual Kit 8GB (2x 4096MB)
Silverstone ST30SF V1.0 Netzteil
Crucial MX500 SSD
Samsung EVO 830 SSD

- abload.de

Bei Abload.de kostenlos Bilder hosten und in Foren, ebay oder anderen Auktionsplattformen usw. nutzen. Die Benutzeroberfläche ermöglicht einfaches bearbeiten deiner Bilder!

abload.de



[Guinnes]

Nette Bastelein , persönlich sehe ich derzeit keinen Sinn in einem extra HTPC mehr......
Nutze Plex Server auf meinem Backup PC (dort ist die Filmablage) und auf meinem LG C8 die Plex App.

Läuft wunderbar.....da hatte ich mit Kodi deutlich mehr Problemchen.



[Woozy]

Edit Amazing, einmal zu schnell Enter gedrückt und der Beitrag ist da.

Hier mal einen dickerer Beitrag.

Ich habe meine alten HTPCs in Rente geschickt, um meine neuen HTPCs endlich fertig zu bekommen beziehungsweise halt eben die Hardware endlich mal in Betrieb zu nehmen.

Die alten HTPCs waren für das was Sie tun sollen mehr als ausreichend. Im Prinzip waren die HTPCs nur für YouTube sowie
NetTV da, ansonsten ist nie etwas mit denen gemacht worden. Das Update gibt es auch nur weil die Hardware für diesen
Worklog halt eben da war und mein Bastelzwang höher ist als er sein sollte.

Die alten HTPCs saßen vorher auf einem einen Benchtable sehr ähnlichen Konstrukt, welches aus dem 3D-Drucker kam. Etwas
ähnliches wird es dieses mal wieder geben. Dieses mal werden die Rahmenkomponenten wohl aus 2020-Profilen hergestellt
welche durch 3D-Gedruckte teile miteinander verbunden werden. Für den HTPC im Wohnzimmer wird es dazu noch eine aus Plexiglas
gelaserte Frontplatte geben - alles aus eigener Produktion. Die Daten dafür wird es auch auf Thingiverse geben (alt und neu).

Als Material für die gedruckten Teile nutze ich GreenTec Pro Rot, die 2020-Profile sind Schwarz und die Frontplatte des HTPCs
im Wohnzimmer wird aus Rot-Durchsichtigen Plexiglas gelasert. Gedruckt werden die Teile auf einem Stark modifizierten CR10 S
sowie einem iFactory3D One.

Die Hardware der alten HTPCs war jeweils ein MSI H81TI, i5 4590 sowie 2x 4GB DDR3 S0-Dimm. Jetzt haben beide HTPCs jeweils ein Celeron
G5905, ASRock B460M-ITX/AC, Transcend 128GB m.2 sowie 2x 4GB RAM. Klar, Performance-Technisch sollten die alten HTPCs sogar besser
sein aber ich hatte eben bock auf basteln


An sich unterscheiden sich die HTPCs nur dadurch, das im Wohnzimmer eine Enermax 360mm AiO verwendet wird und im Schlafzimmer
eine CoolerMaster 240mm AiO. Ebenso ist der HTPC im Wohnzimmer flach stehend, der im Schlafzimmer aufrecht stehend. Auch hier
wieder: Ja, unnötig. Aber wir sind hier im Luxx, bei mir im Regal liegen mehrere EVGA SR-2 und ja ... Vielleicht gibts noch nen
60mm-Kühler in der nähe der SSD und Southbridge.

Funfact: Man kann die Pumpendeckel von CoolerMaster Abschleifen, maskieren und Lackieren. Würde ich jeden Empfehlen der ein cooles Logo haben will!

Es gibt keine Bilder der beiden zusammen, da Frauchen nicht wollte das einer von denen auch nur mehr als eine Stunde ausfällt weil Serien gucken und so

HTPC Schlafzimmer:

Spoiler

HTPC Wohnzimmer:

Spoiler

Bilder der alten HTPCs und während des Laserns / Drucken:

Spoiler



[MichaelHTPC]

Zu denn HTPCs von Woozy:
Selbst wenn ich WaKüs über hätte, ich würde niemals einen Leistungsschwachen-HTPC damit bestücken, da zu laut. Gerade ohne Gehäuse kann man da mit passiver Kühlung einen lautlosen Betrieb erreichen und selbst mit Luftkühlung wird es leiser sein, weil ein 120 mm Lüfter + passender Kühler reichen locker. Nun ja, jedem wie er es mag ...
P.S. "PC Basteln" find ich gut, es gibt schlechtere Arten seine Zeit zu nutzen .



[Techlogi]

Finde ich auch, ich hab daher den Arctic Alpine 12 Passive montiert bzw. das Board am Kühler montiert.
Gibts ab ~8€.



[MichaelHTPC]

bzw. das Board am Kühler montiert.

und unter dem Board ist der 10.000 bis 32.000 U/min "Handlüfter" für den Kühler Abgebildet .



[Novize]

95mm ist sehr hoch. Bei mir würden noch 70mm passen. Da muss die Säge ran.



[Techlogi]

und unter dem Board ist der 10.000 bis 32.000 U/min "Handlüfter" für den Kühler Abgebildet .

Läuft komplett passiv, auch keine Gehäuselüfter. Liegt beim Bluray gucken irgendwo in den 50°.
CPU ist diese:

Intel® Core™ i5-4570T Prozessor (4 MB Cache, bis zu 3,60 GHz) – Produktspezifikationen | Intel

Intel® Core™ i5-4570T Prozessor (4 MB Cache, bis zu 3,60 GHz) Kurzübersicht über Spezifikationen, Funktionen und Technik.

ark.intel.com

Ich empfehle allerdings noch eine Backplate mit zu verbauen.



[MichaelHTPC]

Läuft komplett passiv, ...

Das tut meine "Konstruktion" auch aber im WoZi-tauglichen kleinem Gehäuse, siehe hier (Link).



[Techlogi]

Wohnzimemertauglich ist es, nur nicht klein.

https://www.fractal-design.com/wp-content/uploads/2019/07/Node-605-Ps.pdf



[gbm31]

Dank reduzierter Ryzen 5XXX Preise habe ich gedacht ich update meinen HTPC mal wieder, der letzte Umbau war Ende 2018, siehe oben, okay, zwischendrin hat ein 4650G den 2200G ersetzt.

Vom ursprünglichen HTPC habe ich schlussendlich im Endeffekt nur das Mainboard und den Kühler behalten, mit denen ch sehr zufrieden bin.

Mainboard ITX: Gigabyte B450 I Aorus Pro Wifi mit WLAN und BT
Kühler: Noctua NH-L9a-AM4

Neu kamen:

APU: AMD Ryzen 7 5700G
RAM: 16GB Corsair Vengeance LPX DDR4-4000 DIMM CL18
Gehäuse mit NT: Intertech A80S mit 120W Pico und 120W externem Stecker-NT
Lüfter: 2 x 60x60x10
NVME: 1000GB Crucial P1 NVMe M.2 2280
SSD: 1000GB WD Blue 2,5"
DVD-Brenner: LiteOn SLIM SATA
DVB: DVB-S2/S/T/T2/C Single-Tuner, USB Multituner TBS-5520 SE

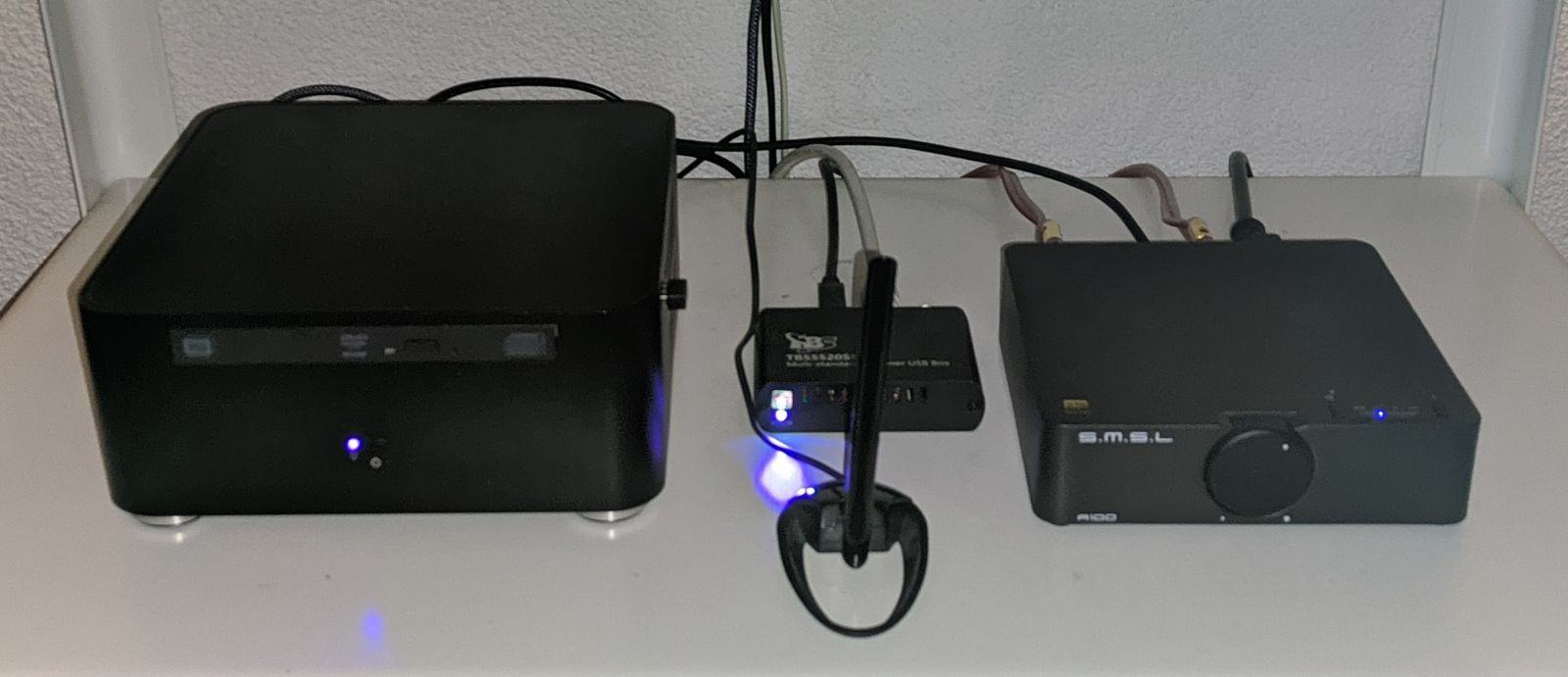

und für guten Sound zum S.M.S.L A100 Dali Oberon

Das kompakte Gehäuse ist nicht kompatibel mit Slot-In Laufwerken, daher wurde ein neues Laufwerk fällig, und die DVB Lösung musste aus Platzgründen auch extern.

Die APU läuft im BIOS auf 35W begrenzt, weil im HTPC-Betrieb kaum CPU-Leistung gefordert ist, und beim Zocken eh die GPU begrenzt.

Der RAM läuft nicht wie erwartet mit 4000MHz, wenn man die APU nutzt, aber mit 3800MHz gibt es keine Probleme.

Beim Zusammenbau hab ich mich dann erstmal damit rumgeärgert daß die SSD keinen wirklich guten Platz hatte zusammen mit dem DVD-Laufwerk.

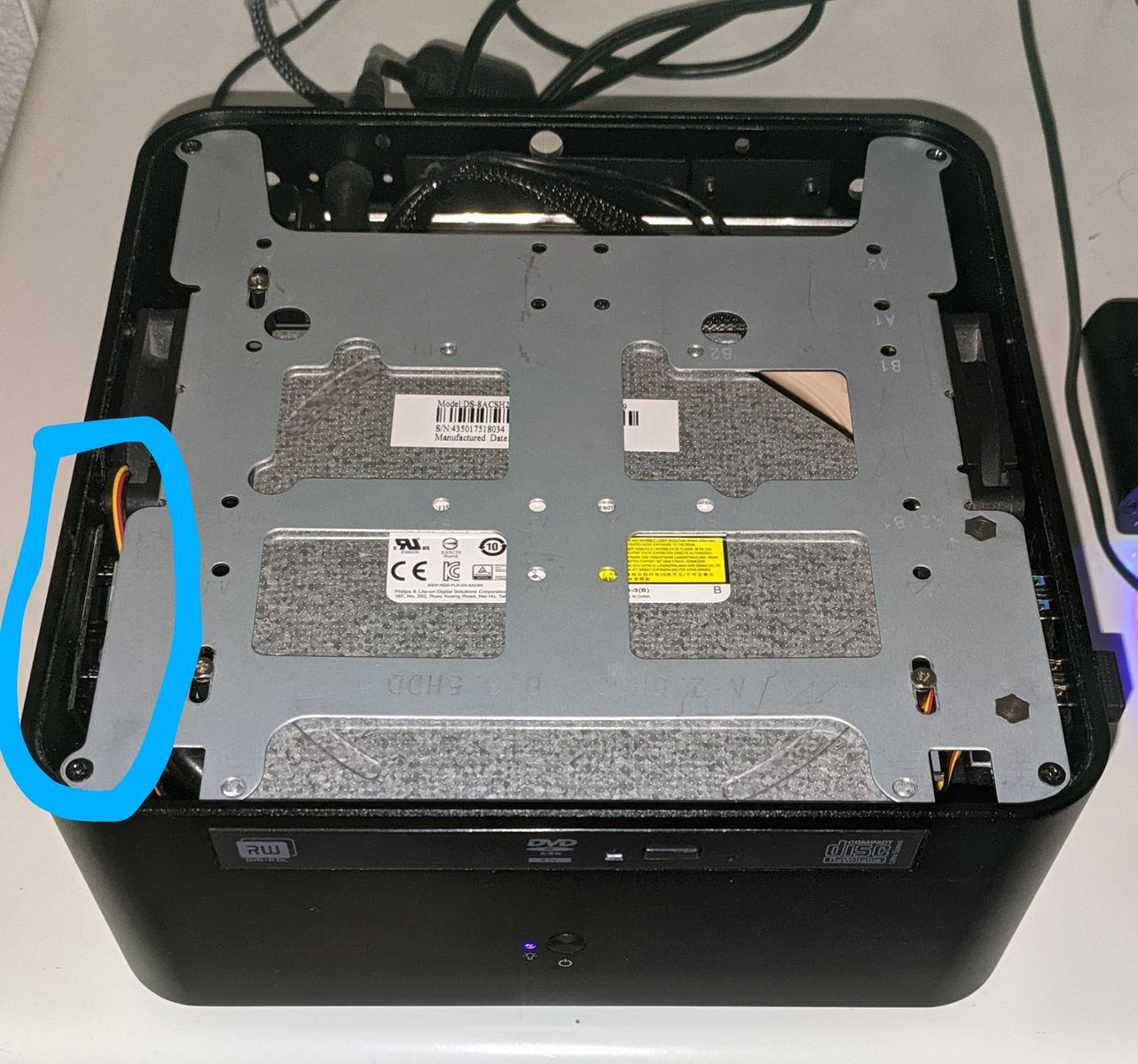

Also habe ich die SSD geöffnet und ohne Gehäuse mit doppelseitigem 3M innen ins Gehäuse geklebt.

Die nächste Herausforderung: die Lüfteranordnung.

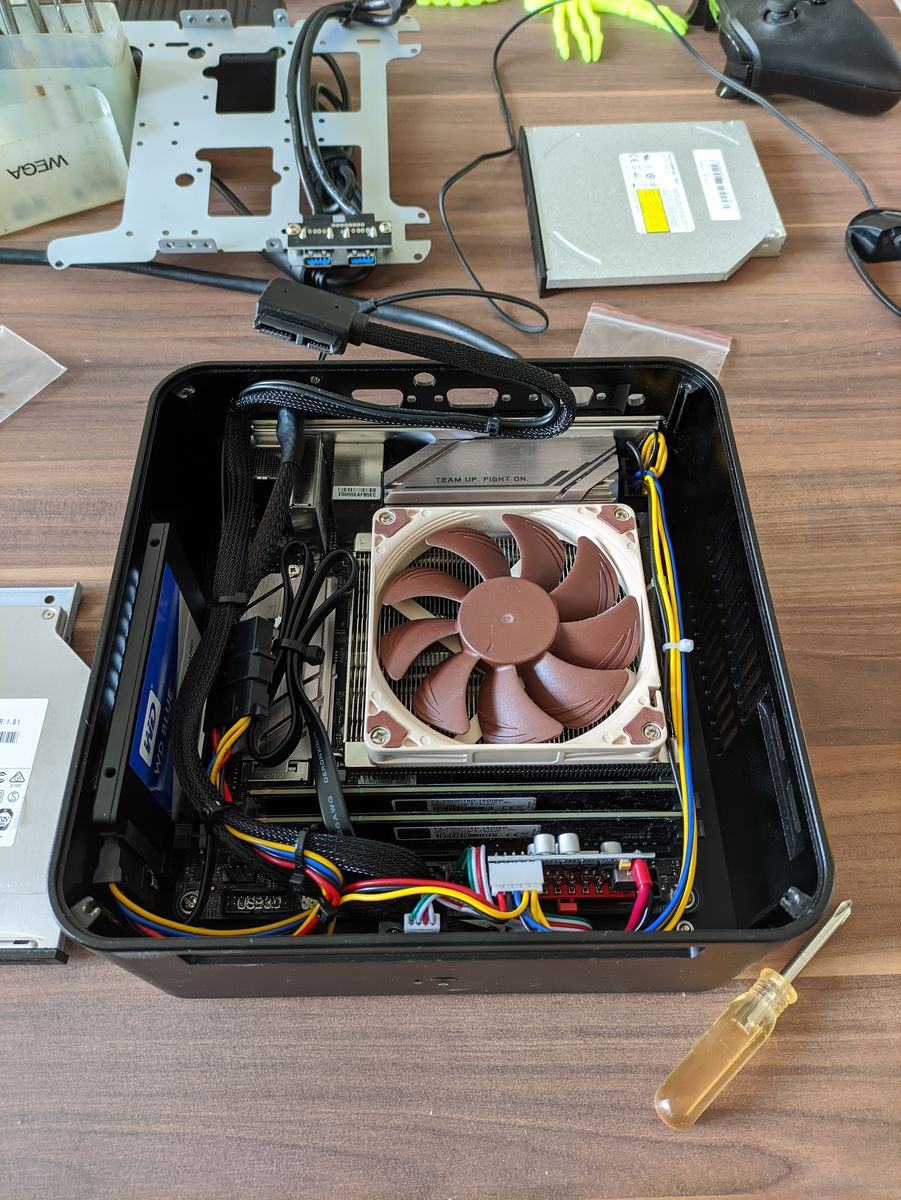

Beim ersten Zusammenbau hatte ich beide Lüfter seitlich ausblasend, während die Luft durch die entfernten Blenden auf der Gehäuserückseite den kürzesten Weg zum Noctua hat, was in guten 85° beim Ghost Recon Breakpoint Zocken resultierte, zusammen mit einem ziemlichen Radau der Lüfter.

Also nochmal ran und beide nach innen blasend macht es nur noch schlimmer!

Beim dritten Versuch zieht der eine frische Luft ein und das andere bläst die warme raus.

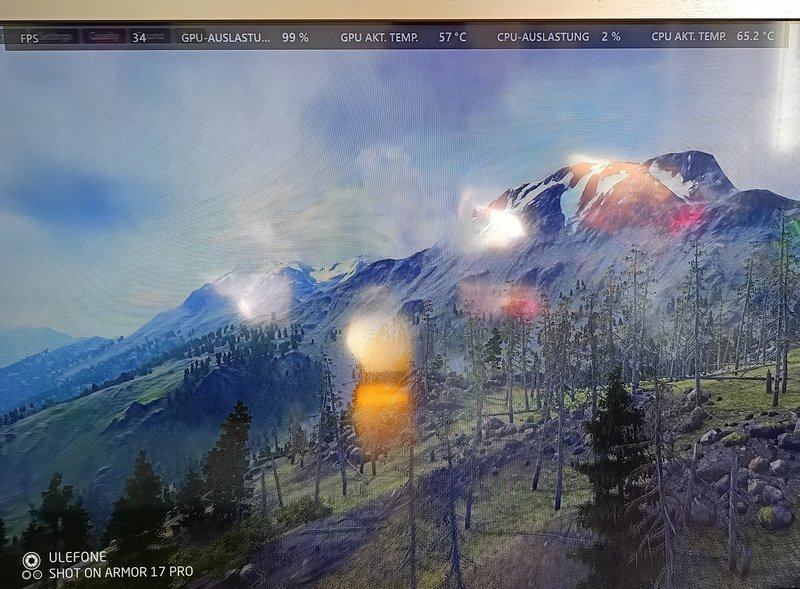

Damit bleibt die APU beim Zocken bei 72-74° und dabei die Lüfter (via BIOS PWM-gesteuert) hörbar aber angenehm leise, im HTPC-Betrieb nur bei absoluter Stille in der Nähe des Gerätes zu hören.

Ich muss zugeben, an den großen hocke ich mir nur noch wenn ich Grafikperlen spiele oder meine SIMs im SimRig... :freak:



[MichaelHTPC]

Danke für Deinen Bericht, schade das es (hier) kaum noch interesse gibt.
P.S. "HTPZwerg: Ryzen 5 4650G" steht noch da.



[gbm31]

Danke, habs aktualisiert!



[gbm31]

Mein HTPC hat mir keine Ruhe gelassen.

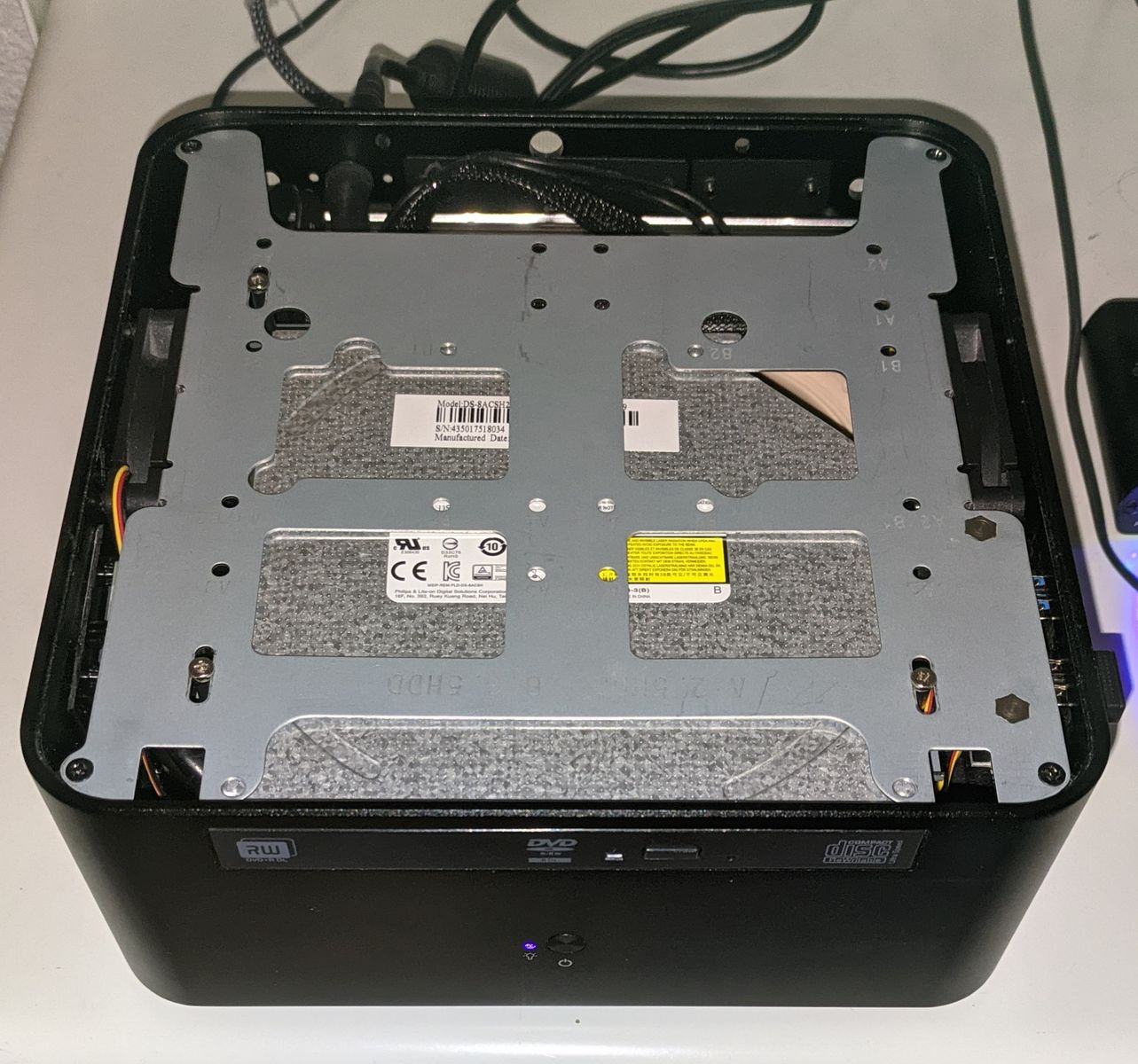

Die käuflich erhältlichen kompakten ITX mit Laufwerk sind eigentlich alle Fehlkonstruktionen, das Laufwerk sitzt immer knapp über dem CPU-Lüfter und klemmt diesem die Luft ab.

Im Intertech A80S sieht es dann so aus:



Um erträgliche Temperaturen beim Spielen zu halten müssen 2 60er die Luft seitlich ein und ausblasen, und der HTPC rauscht deutlich.
Die APU erreicht dann auch 45W gedrosselt 80°C.

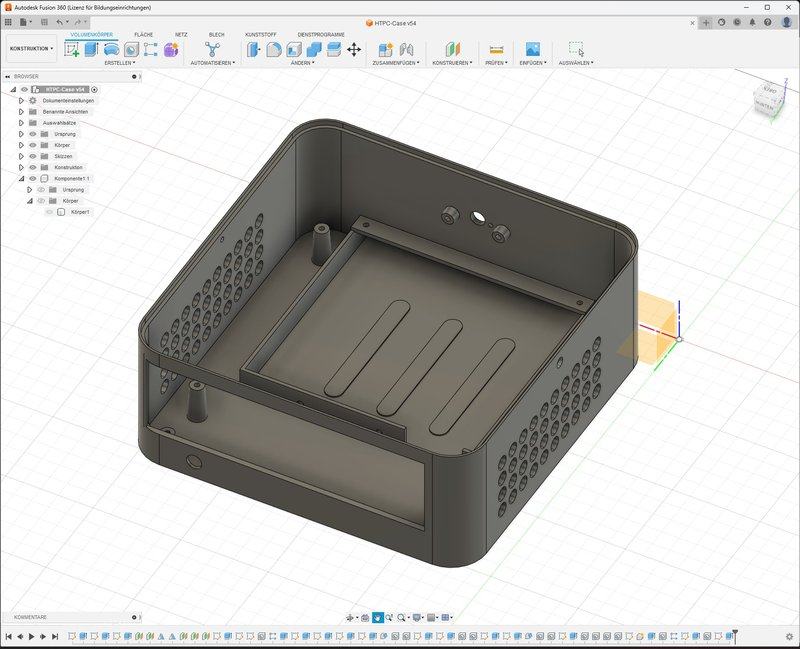

Also hab ich mich ans CAD gesetzt und was gebastelt:



Dann den Drucker angeworfen und ewig gewartet:

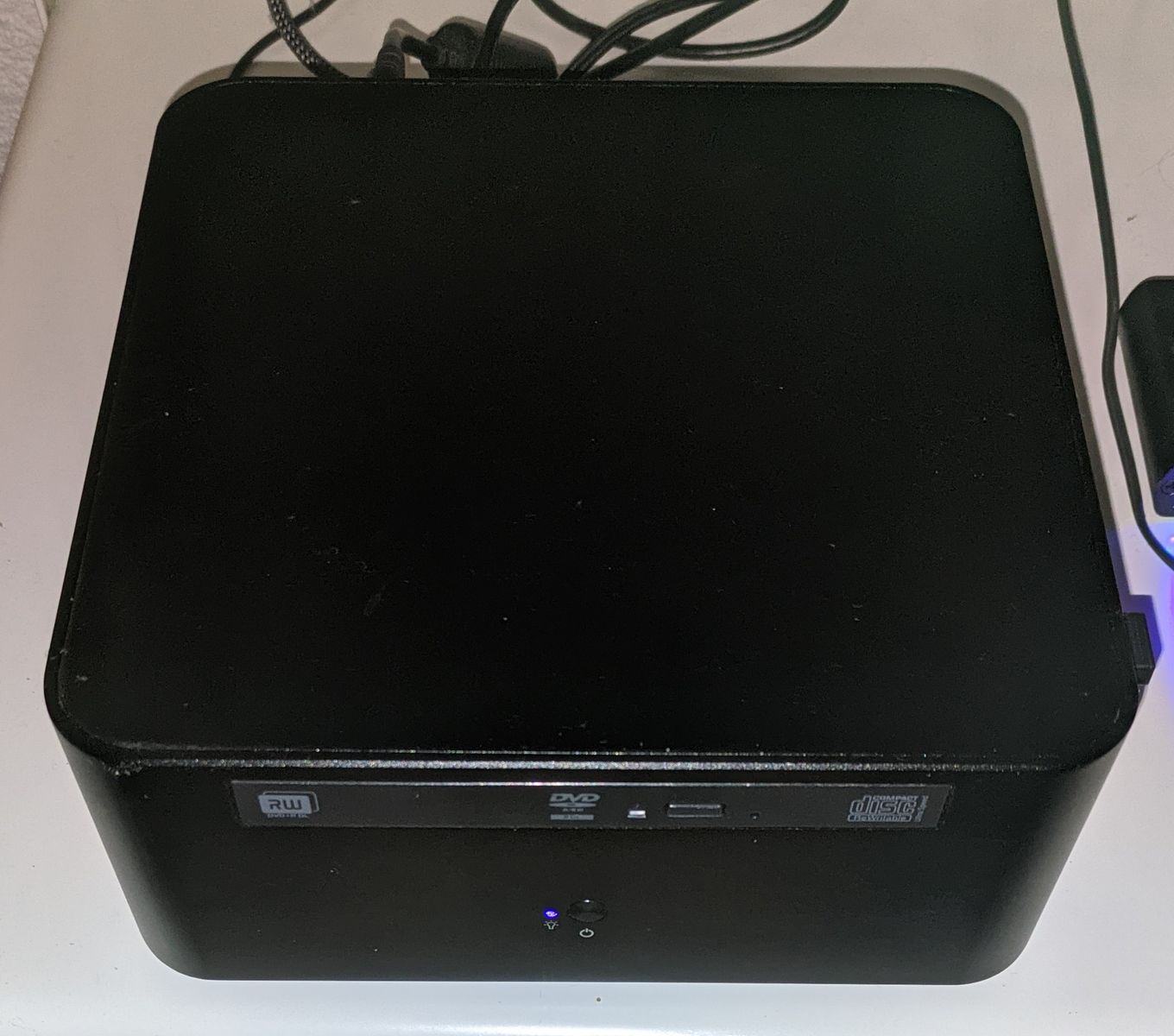

Nach einigen Flüchen wo ich mich überall vermessen hab ist alles drin:



Sieht gar nicht mal so schlecht aus für V1...



Die gefundenen Fehler korrigiere ich jetzt noch und drucke das Gehäuse nochmal in guter Qualität (z.B. den Deckel so daß oben die schöne Struktur ist)

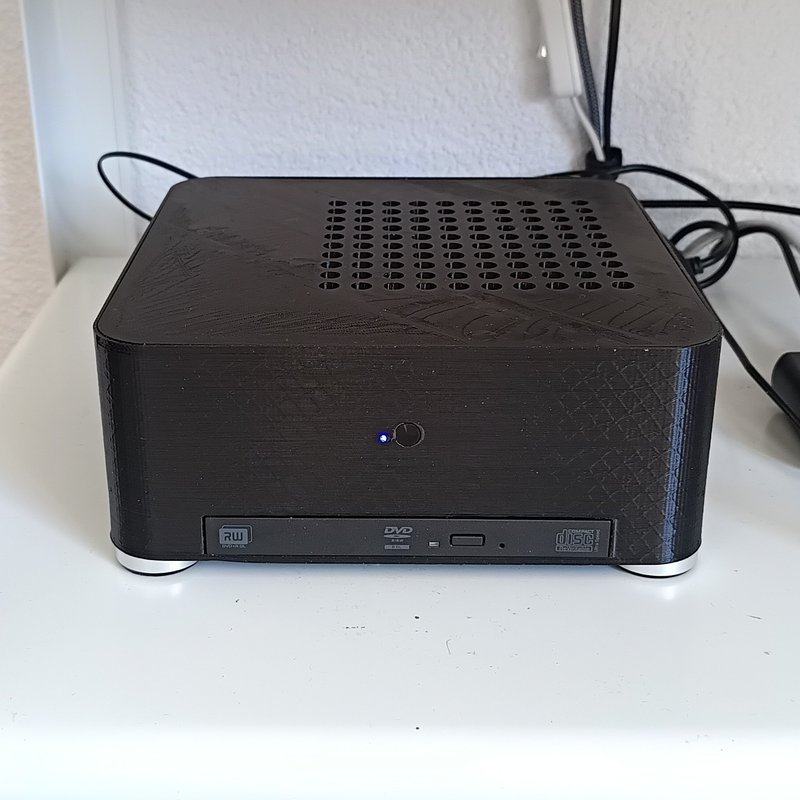

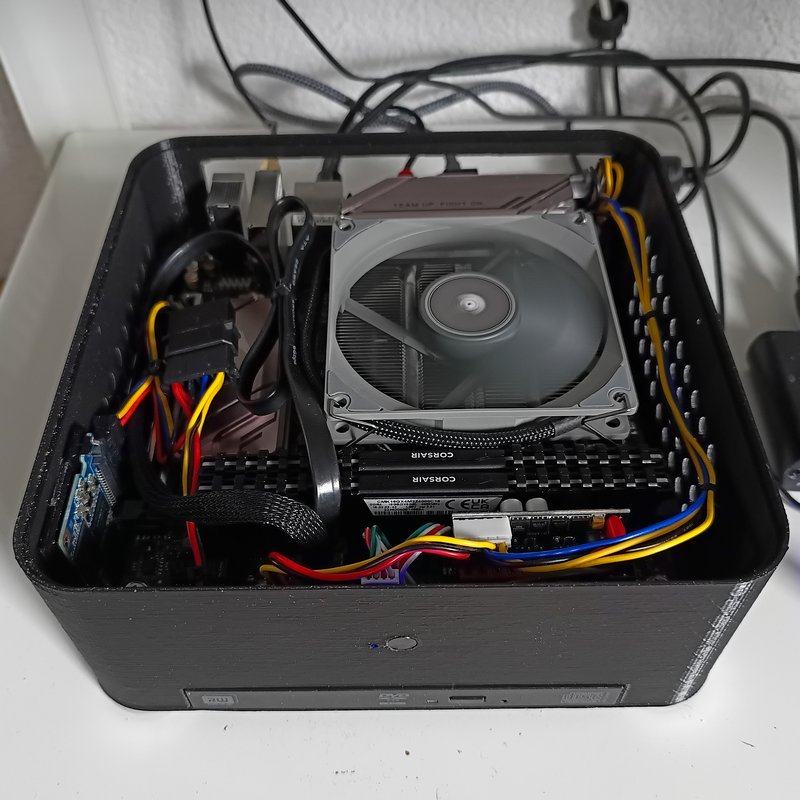

Ergebnis:

Den Lüfter habe ich im UEFI deutlich langsamer gesetzt, es ist auch nur noch der APU-Lüfter drin, und beim Zocken bleibt der HTPC sehr leise und die APU hat 65°C.



[MichaelHTPC]

Schöne Arbeit und noch besseres Resultat!



[x2max]

Anstatt Polar hätte da auch Metal Gear Solid stehen können und ich häts für plausibel angenommen...



[HardwareFreaky]

@gbm31
Magst du die druckdatei veröffentlichen?



[gbm31]

@gbm31
Magst du die druckdatei veröffentlichen?

Ich habs vor, aber ich wollte z.B. den Powerknopf mit Beleuchtungsplatine, die aus den Intertech stammen, durch was allgemein kaufbares wie das hier

LED Drucktaster mit 11mm Einbautiefe

Neu im Bereich vandalismusgeschützte Taster ist ein 16mm Edelstahl-Drucktaster mit einer Einbautiefe von gerade einmal 11 mm.

www.nh-technology.de

ersetzen und ein paar kleine Fehlerchen korrigieren.
Mal sehen ob ich den Monat noch dazu komme, hab grad paar andere Projekte am laufen...

Einfach hartnäckig nachhaken ;-)



[HardwareFreaky]

würde mich echt freuen.



[gbm31]

Ich habe das Gehäuse veröffentlicht: https://www.printables.com/de/model/529525-htpc-case



[Berprinzess]

Hi Zusammen,

nachdem ich auf Standard ITX Größe keine Lust mehr hatte und ich aber nicht alle Komponenten neu kaufen wollte musste mein alter Rechner dran glauben. Nach neuem Motherboard ist es nun eine Nummer kleiner geworden.

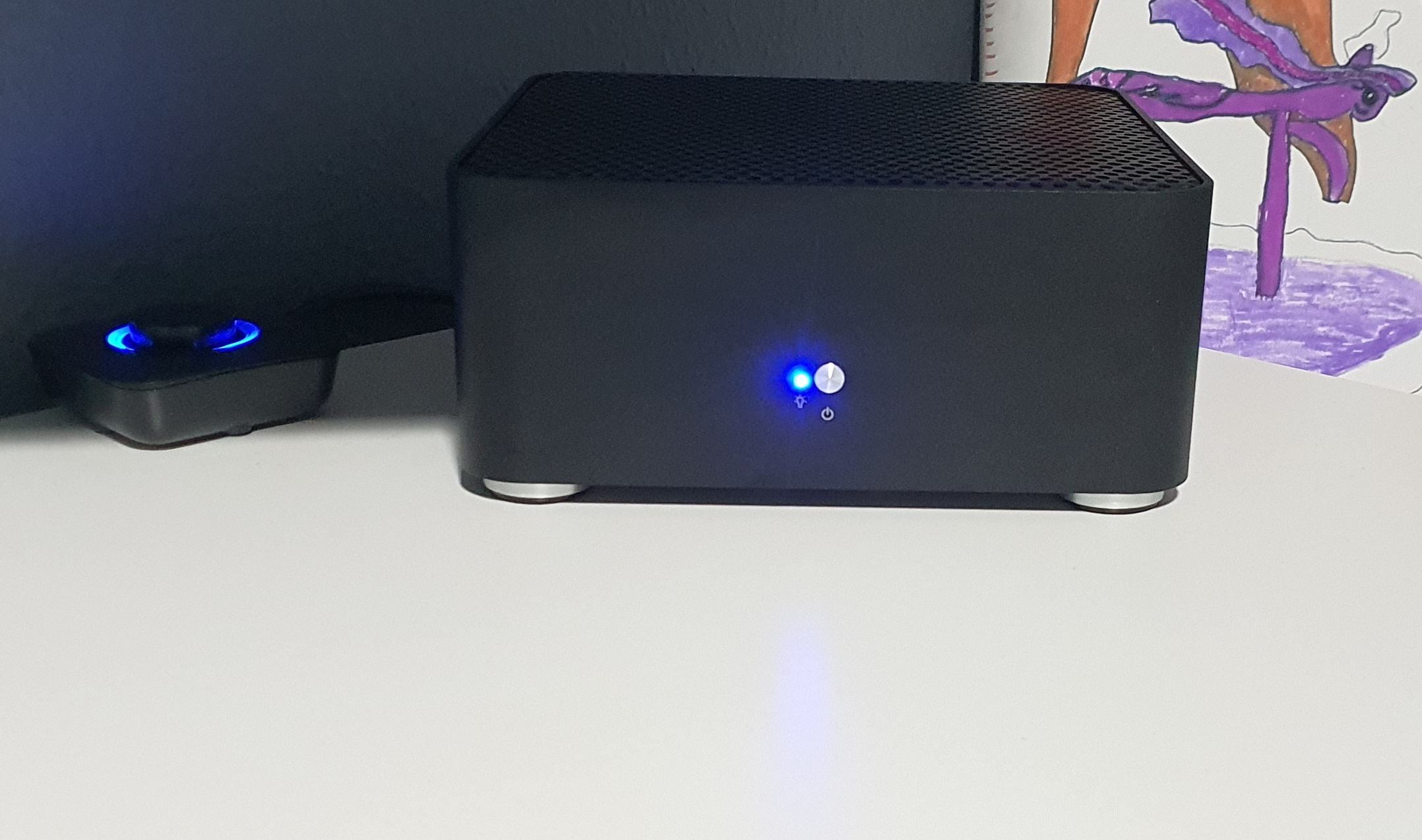

Mein aktueller Selbstbau Mini PC:

- Asus Rog-strix-b760-i-gaming-wifi

- Kingston FURY DIMM 64 GB DDR5-4800 (2x 32 GB)

- Gehäuse Inter-tech A80 BLACK (mit angepassten Deckel aus Lochblech)

- Noctua NH-L9i-17xx chromax.black CPU Kühler

- Intel i5 13400 (per BIOS auf TDP 35W P1 und 59W P2 Status gedrosselt).

- Nvme WD SN770 2TB (aktuell auf WD SN850X 4TB ausgetauscht)

- 2 60x10mm Gehäuselüfter

- LEICKE ULL 156W Netzteil 12V 13A

- zur Sicherheit eine stärkere PSU Inter-Tech Mini-ITX PSU 200W gegenüber der serienmäßigen 120Watt getauscht

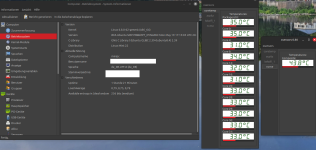

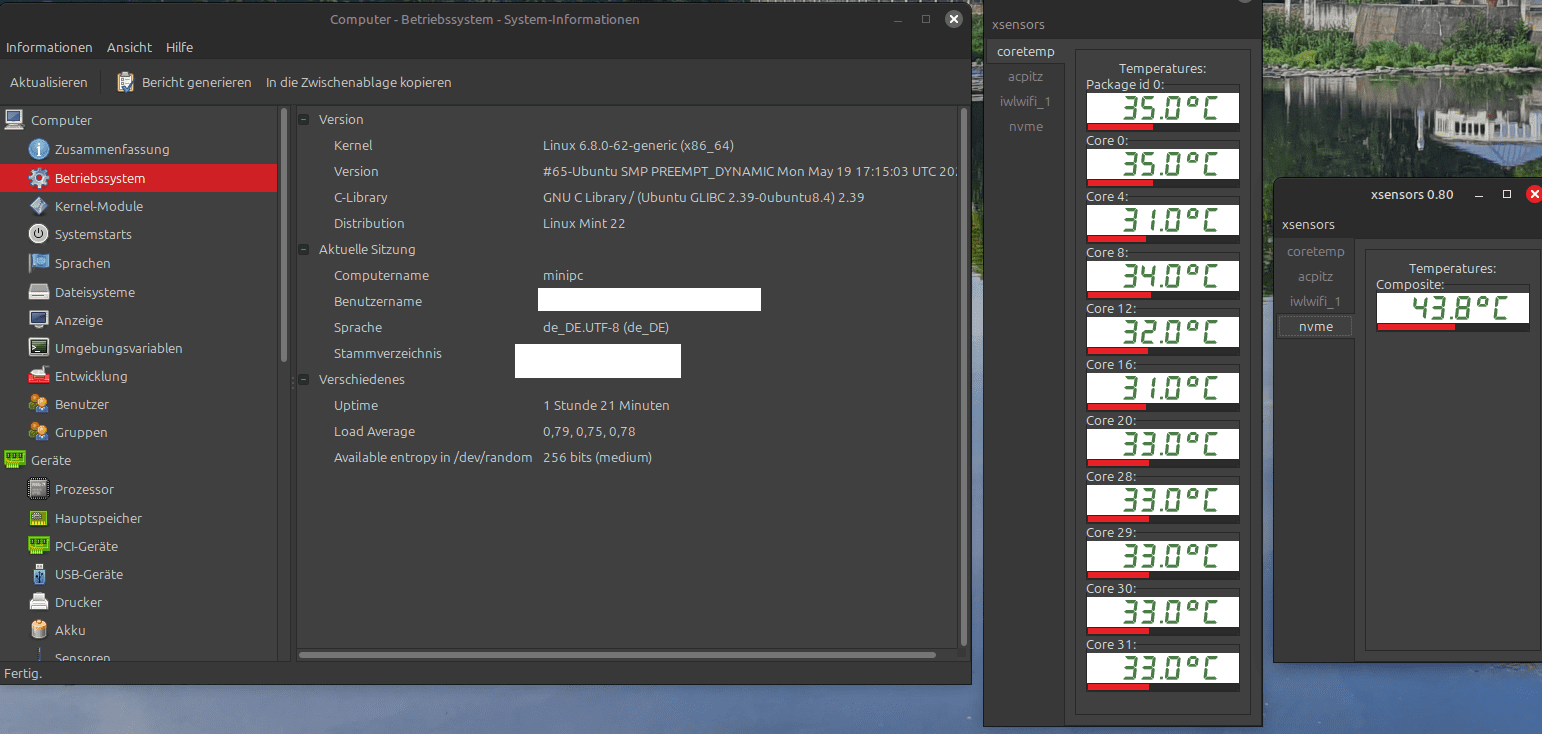

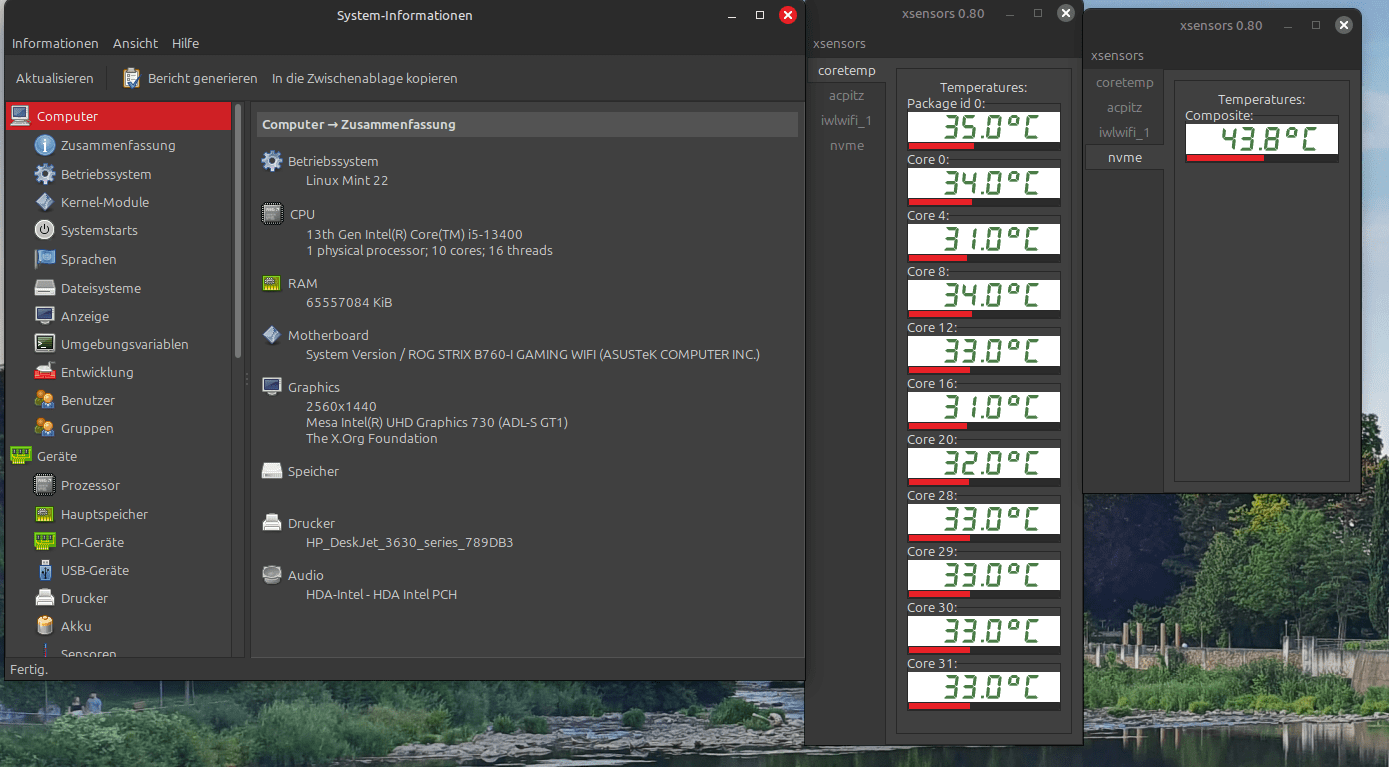

- Lüfterkurve angepasst, konstant fast unhörbar bis 76 Grad Celsius, erst dan geht die Lüfterkurve nach oben. Dies erreicht der kleine aber dank TDP Einschnitt nie) beim reinen surfen 35 Grad Celsius _ max um die 70 wenn das virtuelle Windows 11 und andere Sachen parallel laufen

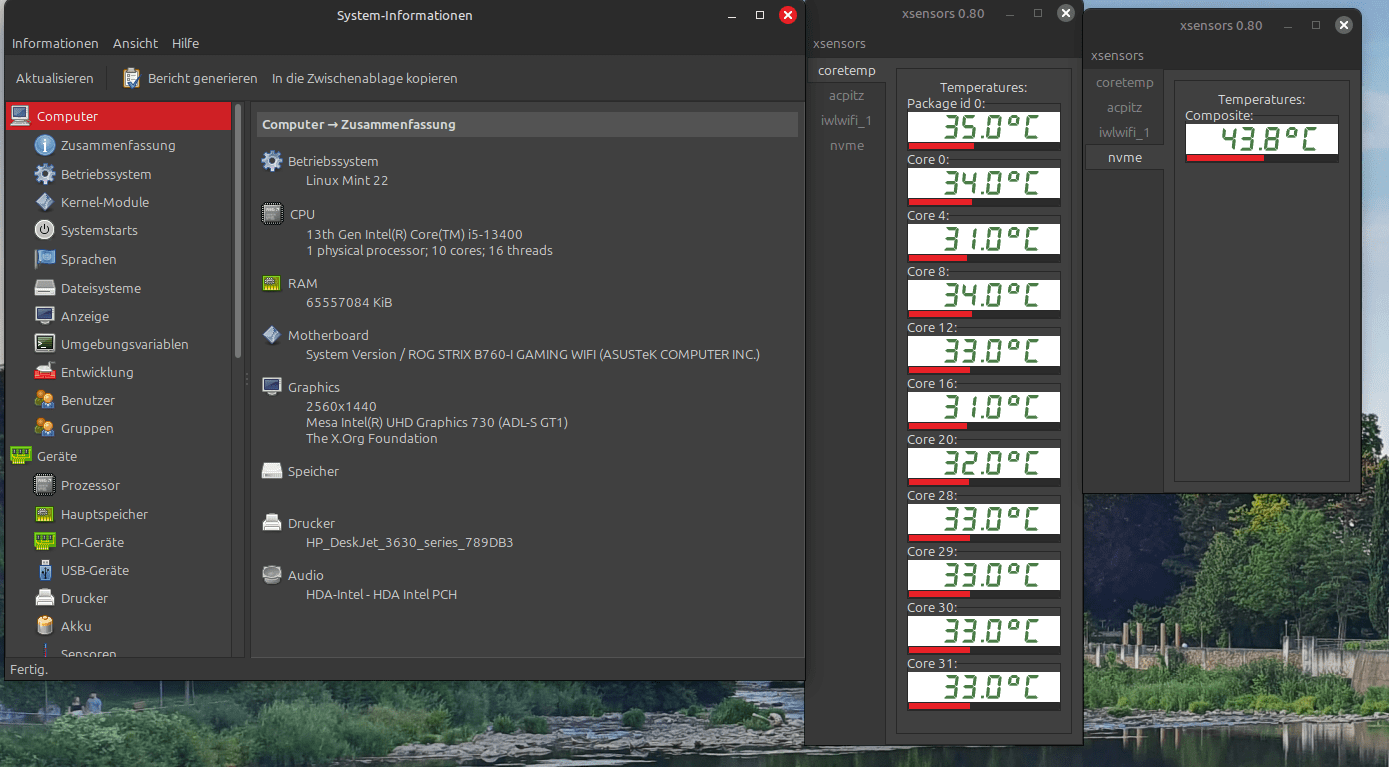

- BS wird ein Linux Mint 22 eingesetzt. Alles wird erkannt.

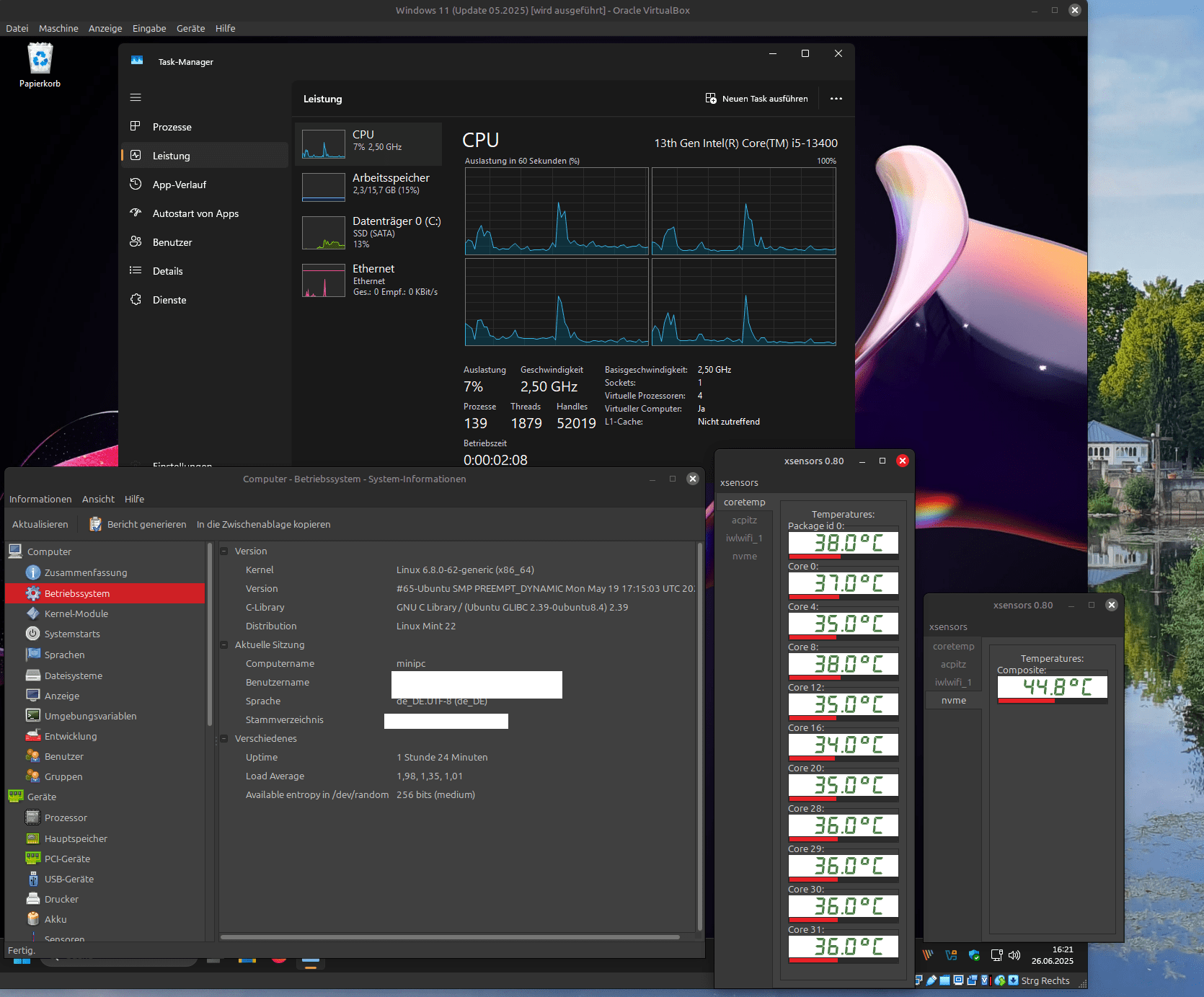

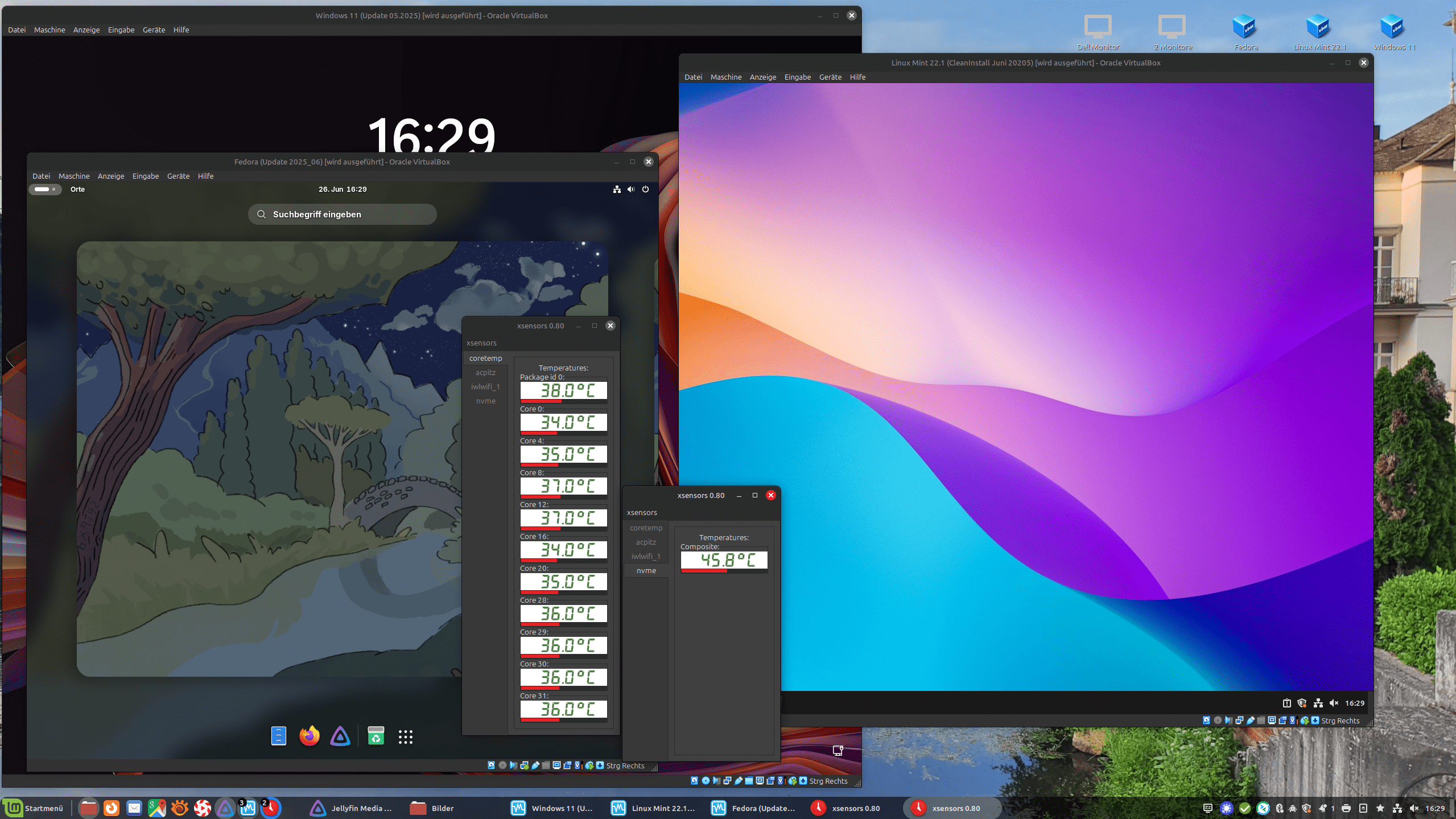

- Virtualisierung läuft ein Virtualbox mit Fedora (test), Linux Mint (Test) und Windows 11 für ein Programm das ich noch nicht von Linux ablösen konnte

- Nein, keine Spielemaschine, aber zum Encoden und als Musikworkstation mit Bitwig Studio für mich geniales System.
