[Sammelthread] DDR1 IC SuperPi Overclockingliste

Sparksnl

Enthusiast
Mitglied seit
21.01.2016
Beiträge
1.261
Ort
Niederlande
Mal schauen, wenn der erste Benchmark mit 400 MHz läuft. Es kribbelt bei mir doch erheblich :fresse:

Yous asked for it...

PI 1M
400.9MHz | 3,0-7-7-15 20 2T | 3,40v | 1x512 MB | Corsair CMX512 3200XL v1.2 | NF4 | Sparks.nl | Link

TCCD on a DFI LP Ultra D (704-BTA) with a 3000+ E3 A64.

WinXP_NF4_UltraD - 400.9MHz C3 3.4v - Corsair CMX512 3200XL 0538058-1 Dimm 2.png

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Sparksnl

Enthusiast
Mitglied seit
21.01.2016
Beiträge
1.261
Ort
Niederlande
I noted it's timings in the printscreen because I hope to see more high ddr1 scores.
It took me some time (hours/days) to test them so take them as a start.


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
alle 32M

220 MHz | 2,0-3-3-7 1T | 2,90v | 1x512 MB | Apacer 77.G0739.43G | PSC CTP-G5 | NF2 | digitalbath | Link
245 MHz | 2,5-3-3-8 1T | 2,90v | 1x512 MB | Apacer 77.G0739.43G | PSC CTP-G5 | NF2 | digitalbath | Link
240 MHz | 3,0-3-3-8 1T | 2,90v | 1x512 MB | Apacer 77.G0739.43G | PSC CTP-G5 | NF2 | digitalbath | Link

255 MHz | 2,5-3-3-8 1T | 2,70v | 2x512 MB | Corsair XL 1.2 0448 | Samsung TCCD | NF2 | digitalbath | Link
264 MHz | 2,5-3-3-8 1T | 2,90v | 2x512 MB | Corsair XL 1.2 0448 | Samsung TCCD | NF2 | digitalbath | Link

Teste grade noch das 255MHz setting mit 3DMark2001. Bin gespannt wie lange das läuft.

edit: crash nach 1,5 Stunden.

Zuletzt bearbeitet:

stunned_guy

Moderator , Mr. San Diego, Bulldozer
Hardwareluxx Team
Thread Starter
Mitglied seit
17.10.2005
Beiträge
26.537
Ort
Chemnitz
Die Powerchips laufen gar nicht so verkehrt auf dem nF2. Wundert mich aber, dass die 2,9 Volt für 240 MHz brauchen. Die 220 MHz CL2 sind aber top !


stunned_guy

Moderator , Mr. San Diego, Bulldozer
Hardwareluxx Team
Thread Starter
Mitglied seit
17.10.2005
Beiträge
26.537
Ort
Chemnitz
Die CL2 bei den PSC und 240 MHZ sind ein Auslesefehler bei CPU-Z oder ?

UPDATE


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
Die CL2 bei den PSC und 240 MHZ sind ein Auslesefehler bei CPU-Z oder ?
Ja, wenn nur ein Riegel im ASRock steckt, lesen alle bis auf AIDA falsch aus. Die Zuordnung sollte korrekt sein. CL2 ging mit den PSC nur bis 220MHz / 2,9V / 32M bzw. 225MHz / 2,5V / 1M.


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
alle 32M

264 MHz | 2,5-3-3-8 1T | 2,90v | 2x256 MB | Hynix HYMD232646D8J-D43 | Hynix DT-D43 | NF2 | digitalbath | Link

225 MHz | 2,0-4-4-8 1T | 2,90v | 2x512 MB | TwinMOS M2GLJ16A8ATWHF0811AMW | Hynix D5 | NF2 | digitalbath | Link
264 MHz | 2,5-3-3-8 1T | 2,90v | 2x512 MB | TwinMOS M2GLJ16A8ATWHF0811AMW | Hynix D5 | NF2 | digitalbath | Link


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
These Hynix are DT-D43 (rev. DT, 256MBit, SS) dimms. They work best at tRCD and tRP = 3. 512MB dimms doesn't clock that high.
It seems like they're sold out.


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
Danke. So wie ich das sehe, kann der NF2 auch mit dual rank Riegel arbeiten. Seltsamer weise hängt das auch vom Riegel ab. Nicht mit allen Riegeln schaffe ich das. Die D5 hatten hier kein Problem, die dual ranked 512MB DT-D43 dagegen wohl. Hier ist bei ca. 250-255MHz schluss. Die D5 Riegel haben wohl einen guten bin. Zwei Kits 512MB XL1.2 TCCD und 2x1GB DE-5 hatte ich auch schon auf max FSB gesehen.

Was auch interessant ist, die Hynix D5 Riegel hatten ein Problem mit 2-3-3-X/200Mhz, liefen aber stressfrei mit 2-4-4-X/225Mhz. Bei CL 2,5 war tRCD und tRP = 3 kein Problem. Vom Verhalten her würde ich diese Chips auf CT-D5 tippen. BT Chips würden die 2,5-3-3-X/264MHz nicht schaffen und DT Chips hätten vermutlich kein Problem mit 2-3-3-X/200MHz.

btw. Mein 2. ASRock mag Micron nicht. :(

edit:
Ich hoffe, dass wir eines Tages die Informationen über Hynix DDR1 in den ersten Post des anderen DDR1 Threads zussammentragen können.

Zuletzt bearbeitet:

digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
alle 32M

262 MHz | 2,0-2-2-5 1T | 3,25v | 1x256 MB | Infineon HYS64D32309GU-6-A | Infineon AT-6 (0305) | NF2 | digitalbath | Link
Mein bester AT6 Riegel auf dem ASRock. Der zweitbeste (0306) endet bei ca. 255-257Mhz. Spannung ist wegen dirtypunkmod auf max 3,25 begrenzt. Unter Last sind es eher 3,20V.
Bei 10 AT6 Riegeln geht die Spannweite von 238MHz bis 262MHz (auf dem ASRock mit 3,25V).

243 MHz | 2,0-2-2-5 1T | 3,25v | 2x256 MB | TwinMOS M2S9IAIAWB9F0811B-T | Winbond CH-5 (03395I) | NF2 | digitalbath | Link

205 MHz | 2,0-3-2-6 1T | 2,50v | 2x1 GB | Aeneon AED76UD00-500D98X | Aeneon DE-5 (0819/0848) | NF2 | digitalbath | Link
210 MHz | 2,0-3-2-6 1T | 2,90v | 2x1 GB | Aeneon AED76UD00-500D98X | Aeneon DE-5 (0819/0848) | NF2 | digitalbath | Link
Die DE-5 Riegel skallieren etwas mit der Spannung. Kommen aber bei weiten nicht an sparksnl's CF-5 Riegel ran. CL2,5 würde so bei ca. 235-245MHz landen.


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
I guess yes. I also could rebin my DE-5 dimms (4xAeneon, 2xQimonda) and try other DS/SR values to get a better result.

Zuletzt bearbeitet:

digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers

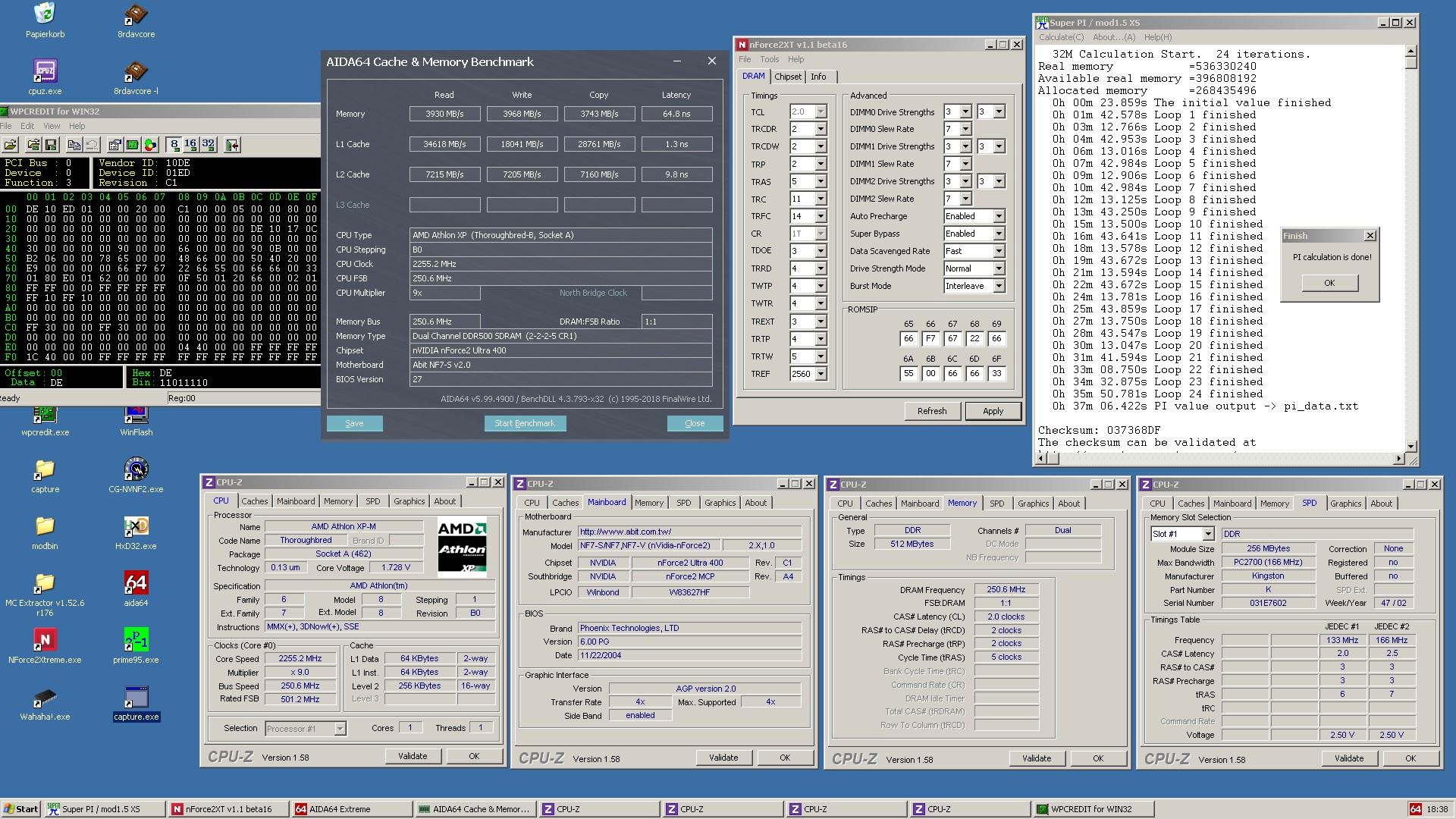

32M

250 MHz | 2,0-2-2-5 1T | 3,25v | 2x256 MB | Kingston KVR333x64C25/256 | Winbond BH-6 (246WD) | NF2 | digitalbath | Link


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
32M

200 MHz | 2,0-2-2-6 1T | 2,70v | 2x256 MB | Nanya NT256D64S88C0GY-5T | Nanya CS-5T (0607/TW) | NF2 | digitalbath | Link
225 MHz | 2,0-3-2-6 1T | 2,70v | 2x256 MB | Nanya NT256D64S88C0GY-5T | Nanya CS-5T (0607/TW) | NF2 | digitalbath | Link
253 MHz | 2,5-3-2-8 1T | 2,70v | 2x256 MB | Nanya NT256D64S88C0GY-5T | Nanya CS-5T (0607/TW) | NF2 | digitalbath | Link
255 MHz | 3,0-3-2-8 1T | 2,70v | 2x256 MB | Nanya NT256D64S88C0GY-5T | Nanya CS-5T (0607/TW) | NF2 | digitalbath | Link

Ich vermute, dass die Riegel noch nicht bei 255 / CL3 am Ende sind. Aktuell macht das ASRock etwas Probleme bei CL3. Die neuen tweaked register (im NF2 tweaker) helfen wohl.
Bild der Riegel gibt es hier: #1.663


Sparksnl

Enthusiast
Mitglied seit
21.01.2016
Beiträge
1.261
Ort
Niederlande
Is it possible to add a 2.5GHz and 3GHz (for cpu) column for PI 32M results?
2.5GHz so that socket A can run as well.

It would be nice to see what people can do.


stunned_guy

Moderator , Mr. San Diego, Bulldozer
Hardwareluxx Team
Thread Starter
Mitglied seit
17.10.2005
Beiträge
26.537
Ort
Chemnitz
Nein, die Liste ist nur für RAM gedacht.


digitalbath

Mr. Oldschool-Bios
Mitglied seit
04.05.2008
Beiträge
2.841
Ort
Moers
@Sparksnl outstanding clocks! really nice!
