Aqua Computer QUADRO: kombinierte 4-Kanal PWM- und RGBpx-Steuerung

Veröffentlicht am: von

aquacomputerMit QUADRO bringt Aqua Computer eine autonom arbeitende, smarte Steuerung für Lüfter und LEDs auf den Markt. Dank RGBpx können RGB-LEDs in RGB-Lüftern und RGB-Streifen sogar einzeln angesprochen werden.

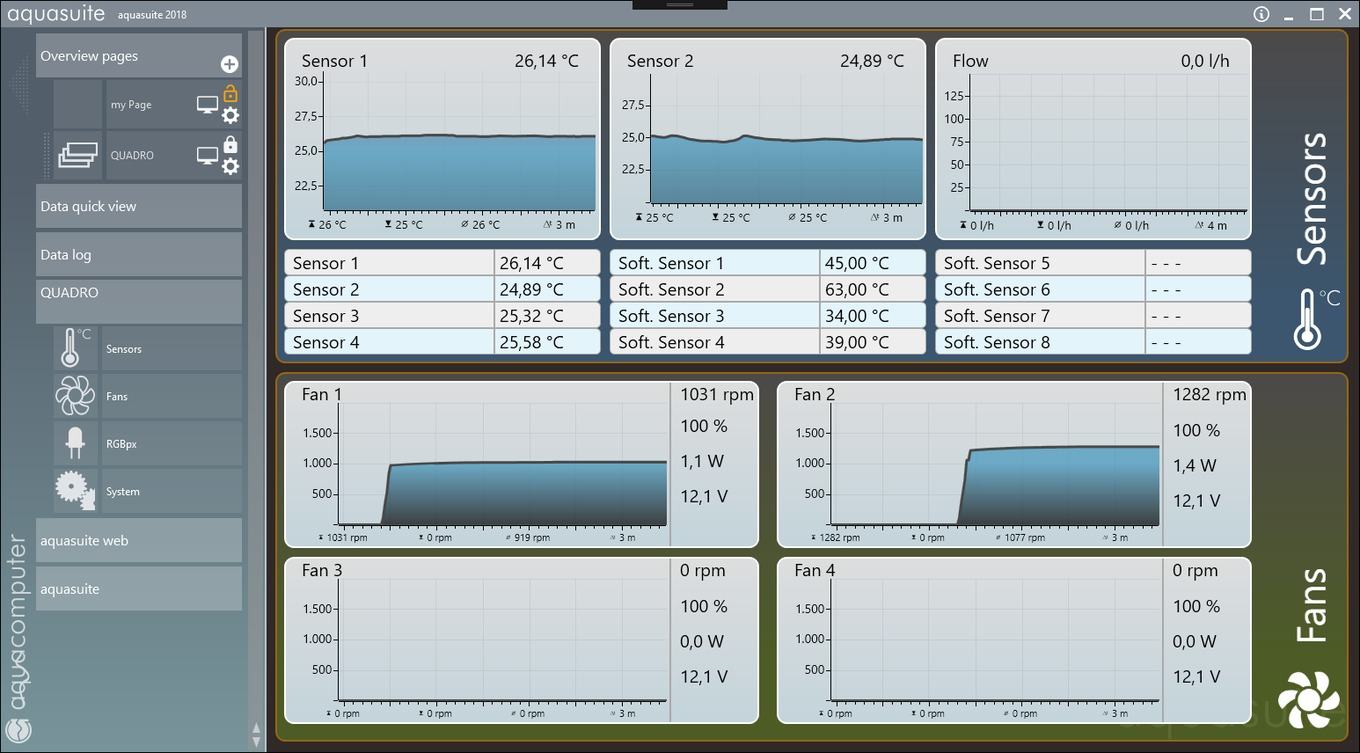

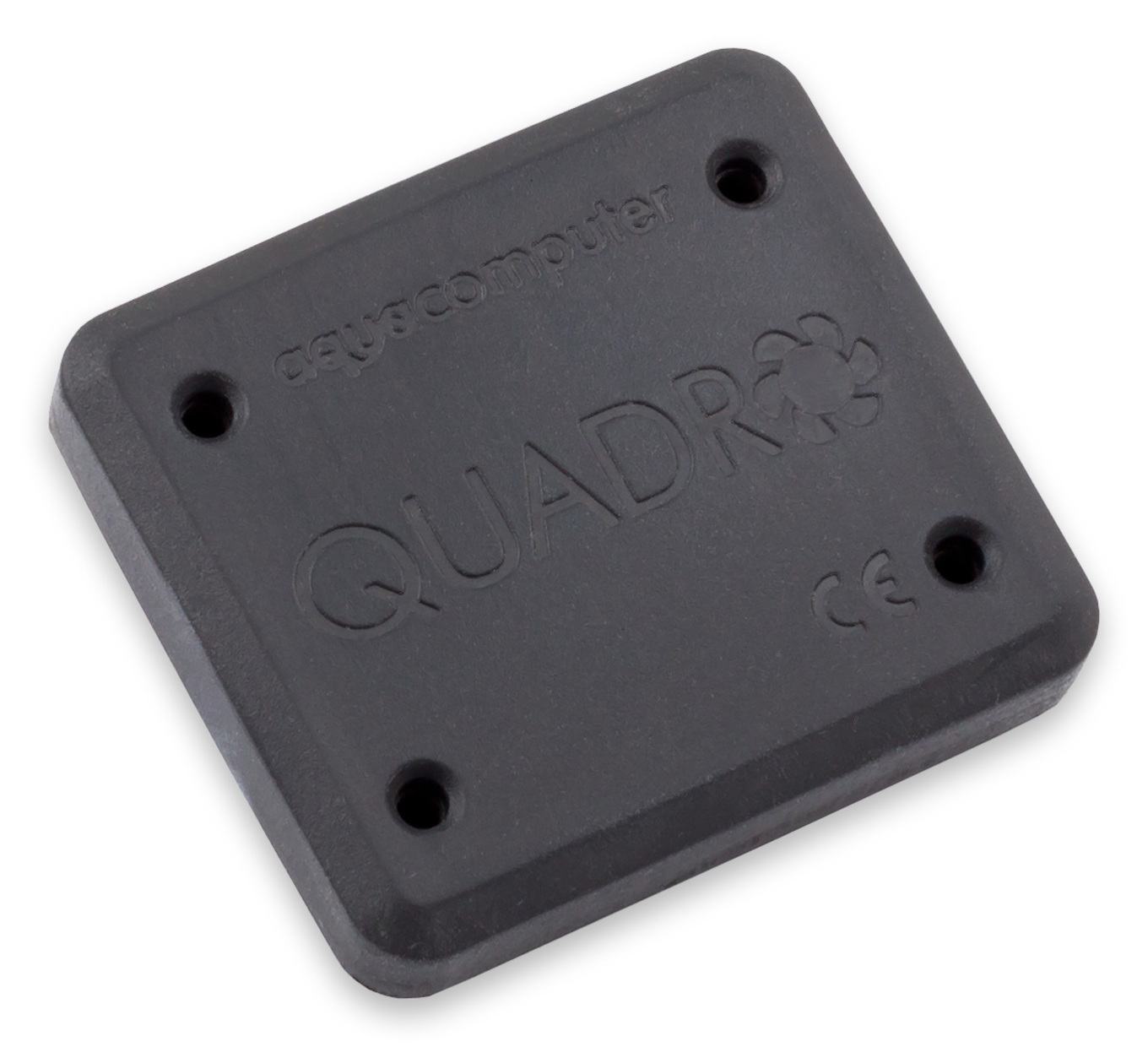

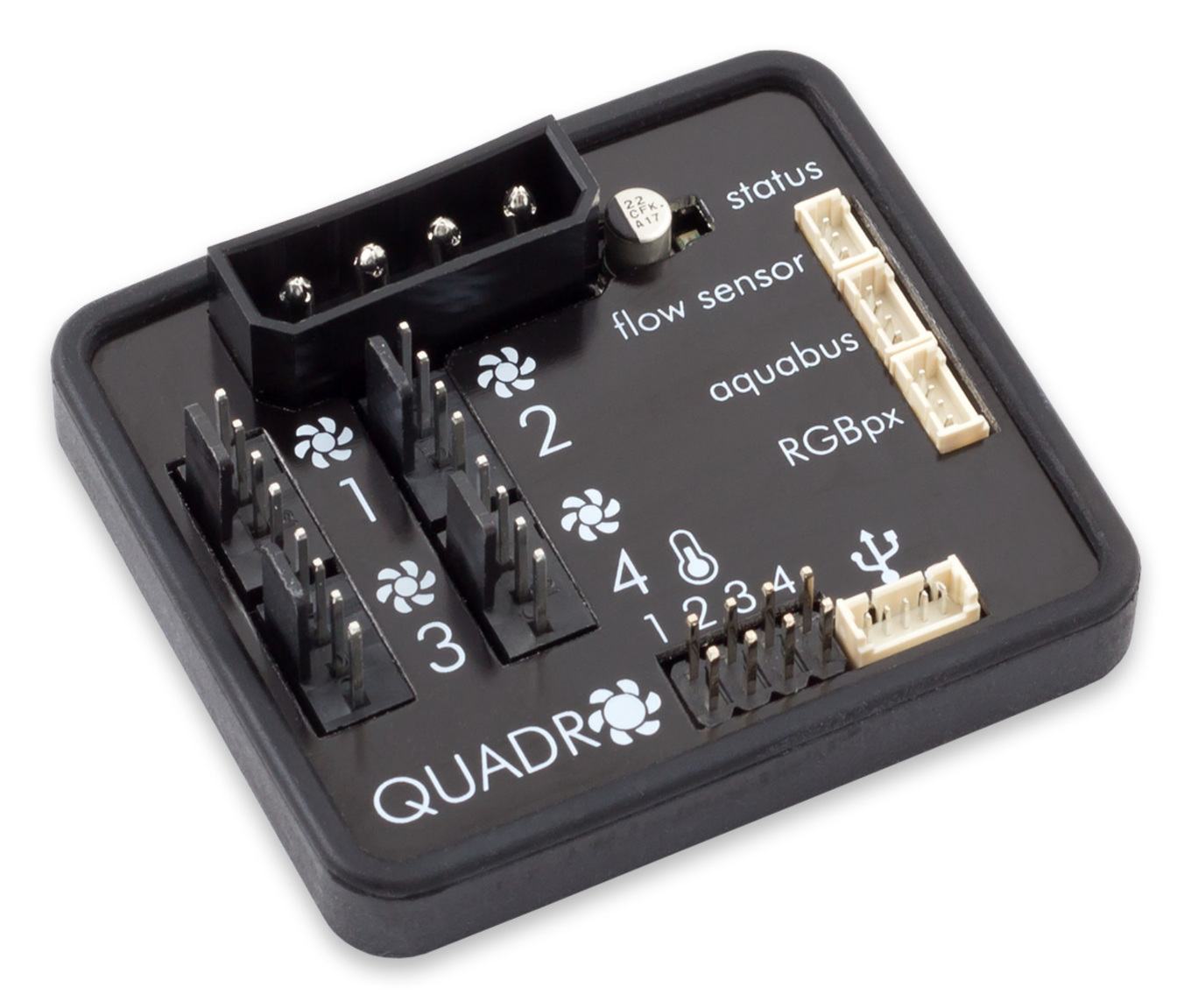

Obwohl QUADRO dank der Kopplung mit der aquasuite-Software enorme Möglichkeiten für die Kontrolle und Steuerung bietet, ist das Produkt selbst denkbar kompakt. Die flache Anschlussbox erreicht gerade einmal Maße von 54 x 49 x 17 mm und lässt sich entsprechend unkompliziert integrieren. Dafür gibt es an der Lüftersteuerung selbst allerdings keinerlei Regler, sondern nur Anschlüsse.

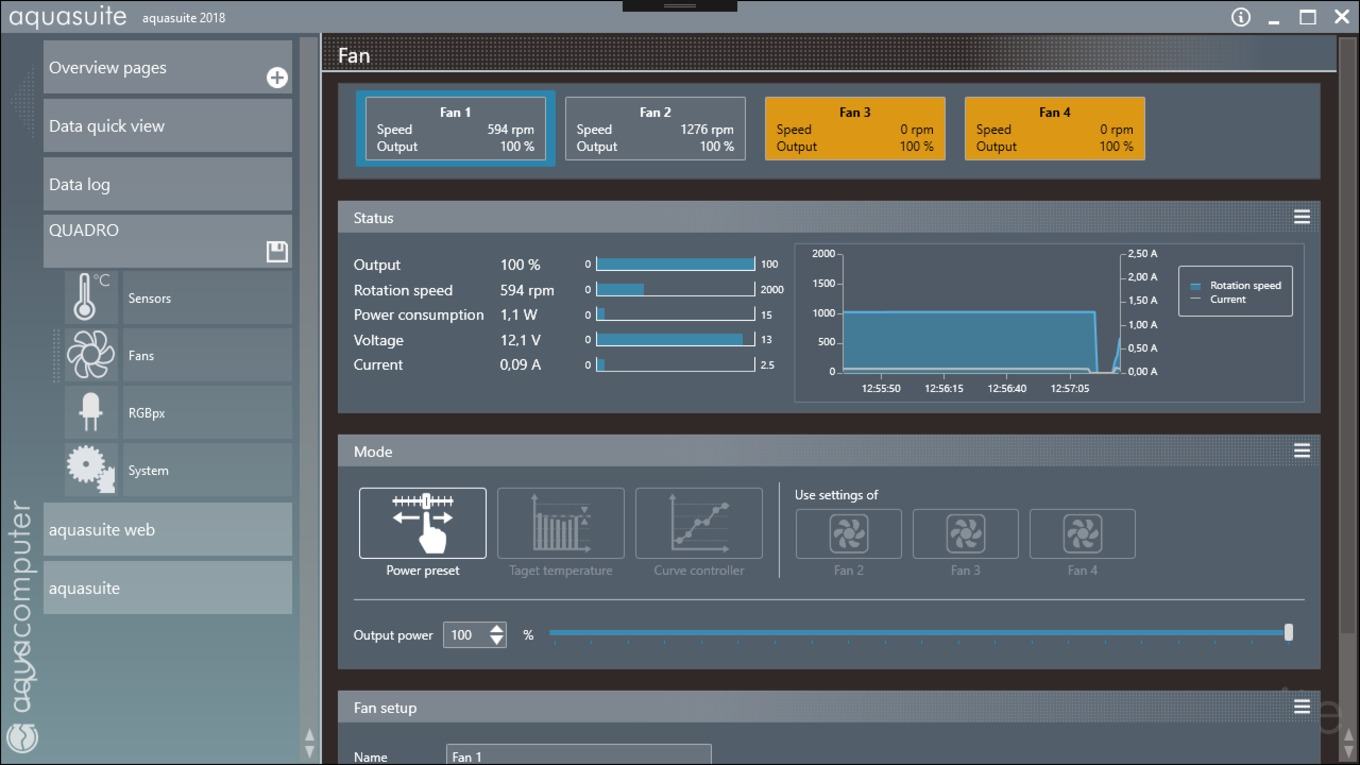

Die vier Lüfterkanäle werden über vier PWM-Anschlüsse angebunden. Jeder Anschluss stellt bis zu 25 Watt bereit. Die Gesamtleistung liegt entsprechend bei ganzen 100 Watt. Ein Überlastschutz soll Schäden am QUADRO vorbeugen. Ein Startboost stellt hingegen das Anlaufen der Lüfter sicher. Er wird so lange ausgeführt, bis eine Drehzahl erfasst wird. Bei Bedarf ist es auch möglich, jeden Kanal komplett auszuschalten. Jeder Kanal kann unabhängig geregelt werden. Alternativ zur manuellen Steuerung ist auch eine automatische Regelung über Sollwertregler mit Temperaturvorgabe, angepasste PID-Reglereinstellungen oder einen Kurvenregler mit 16 frei einstellbaren Punkten möglich.

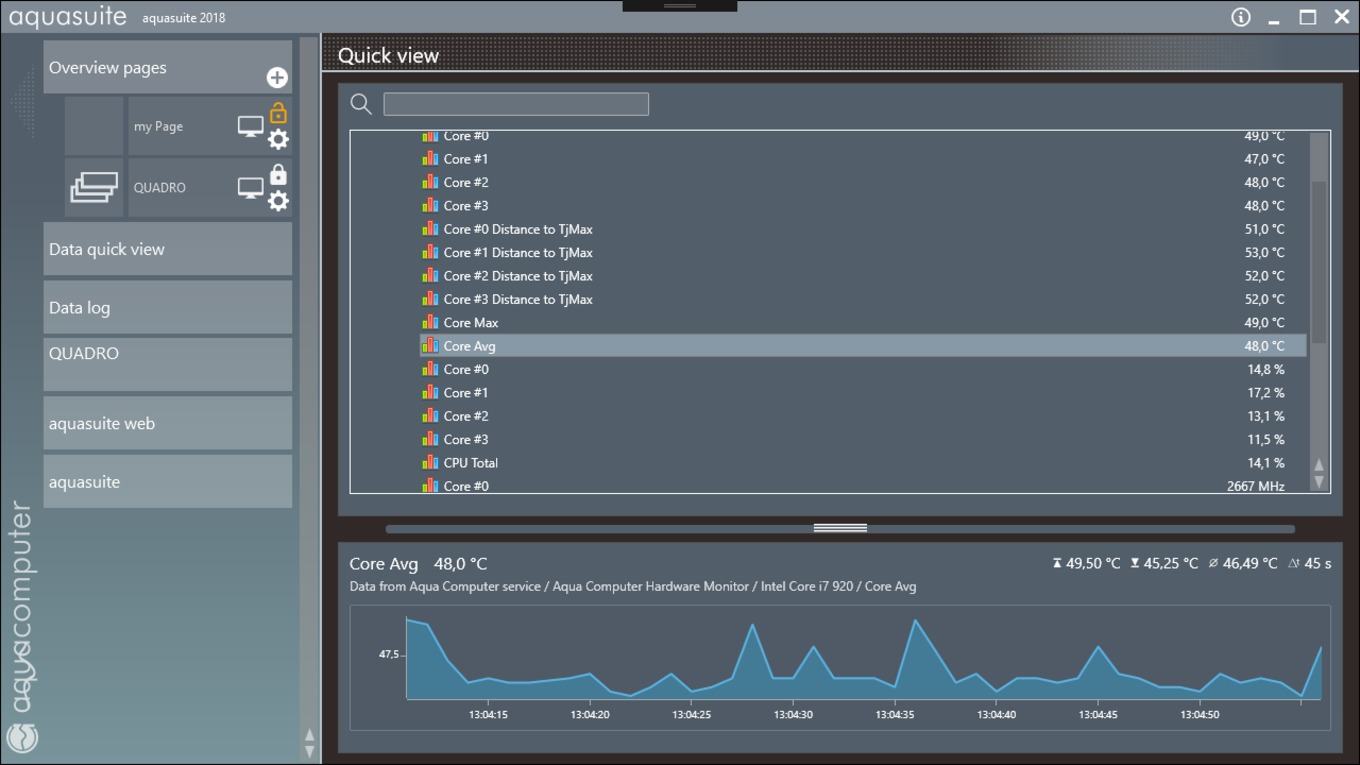

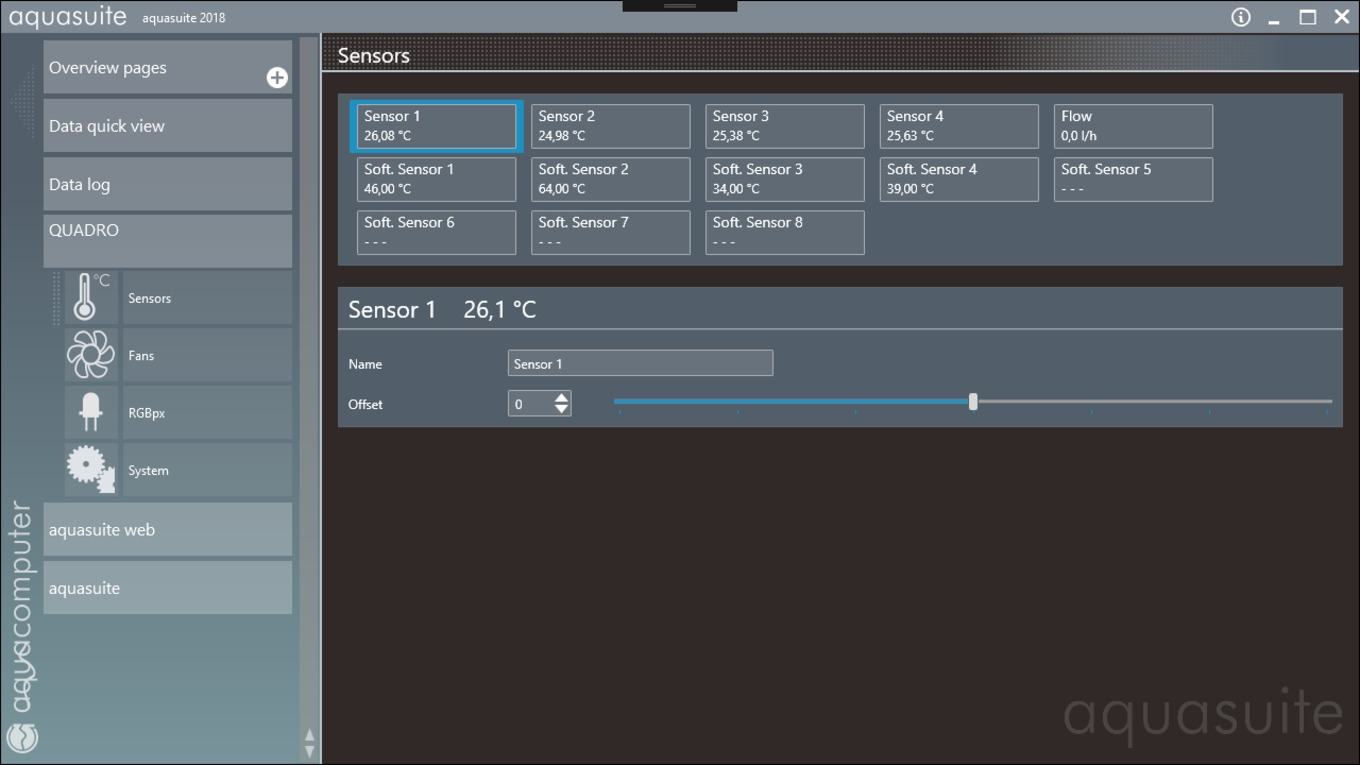

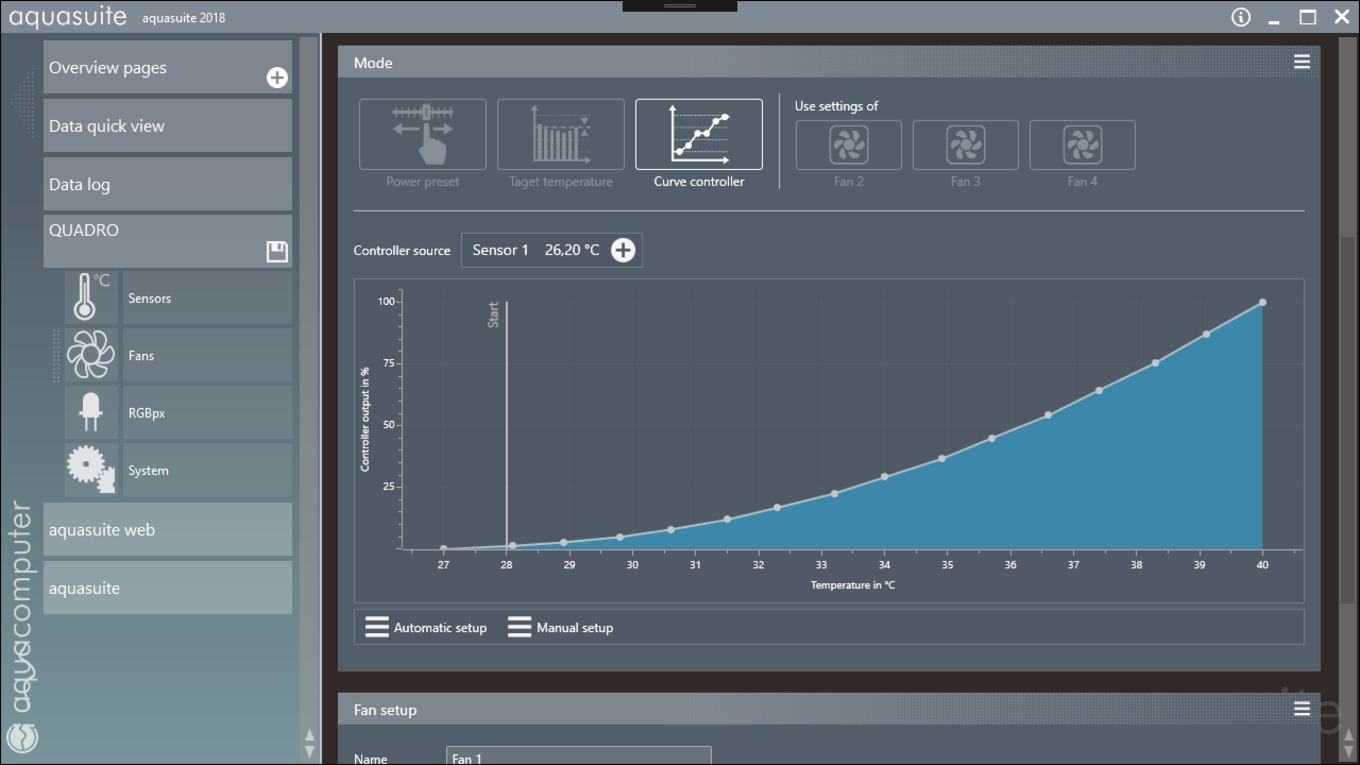

Für die Überwachung des Systems können vier analoge Temperatursensoren und ein Durchflusssensor angeschlossen werden. Dazu können bis zu acht Softwaresensoren ihre Werte an das QUADRO übertragen. Entsprechend können z.B die Lüfteranschlüsse direkt in Abhängigkeit von CPU- oder GPU-Temperatur gesteuert werden.

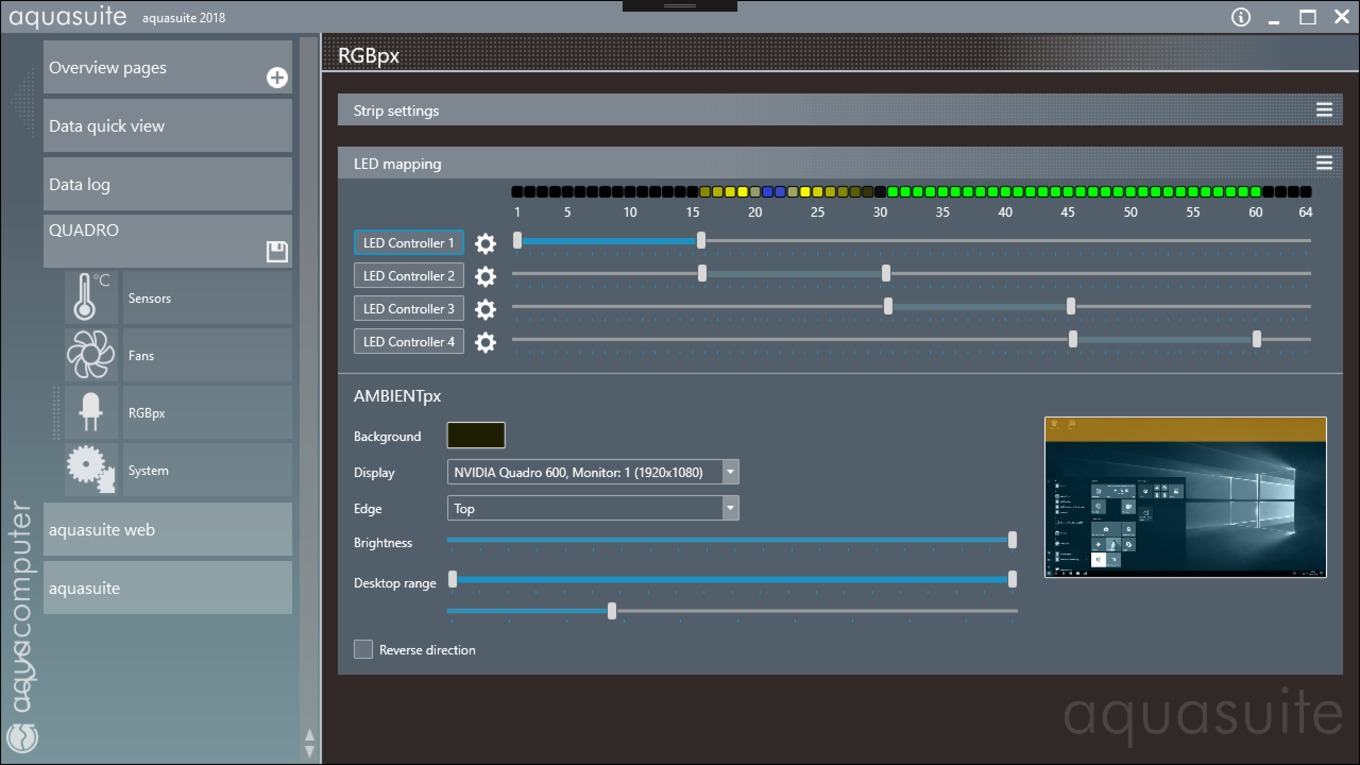

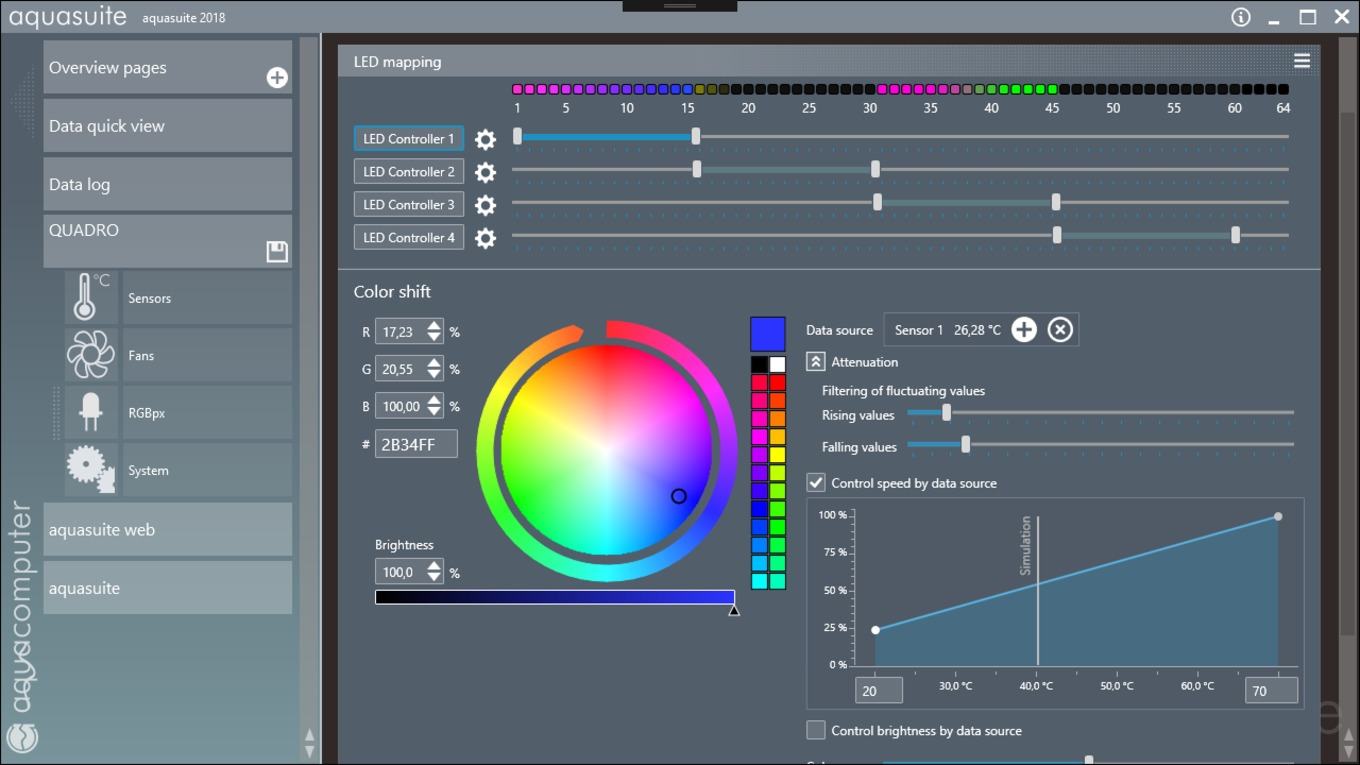

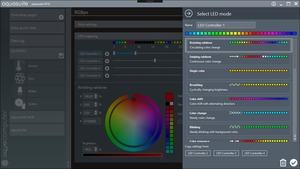

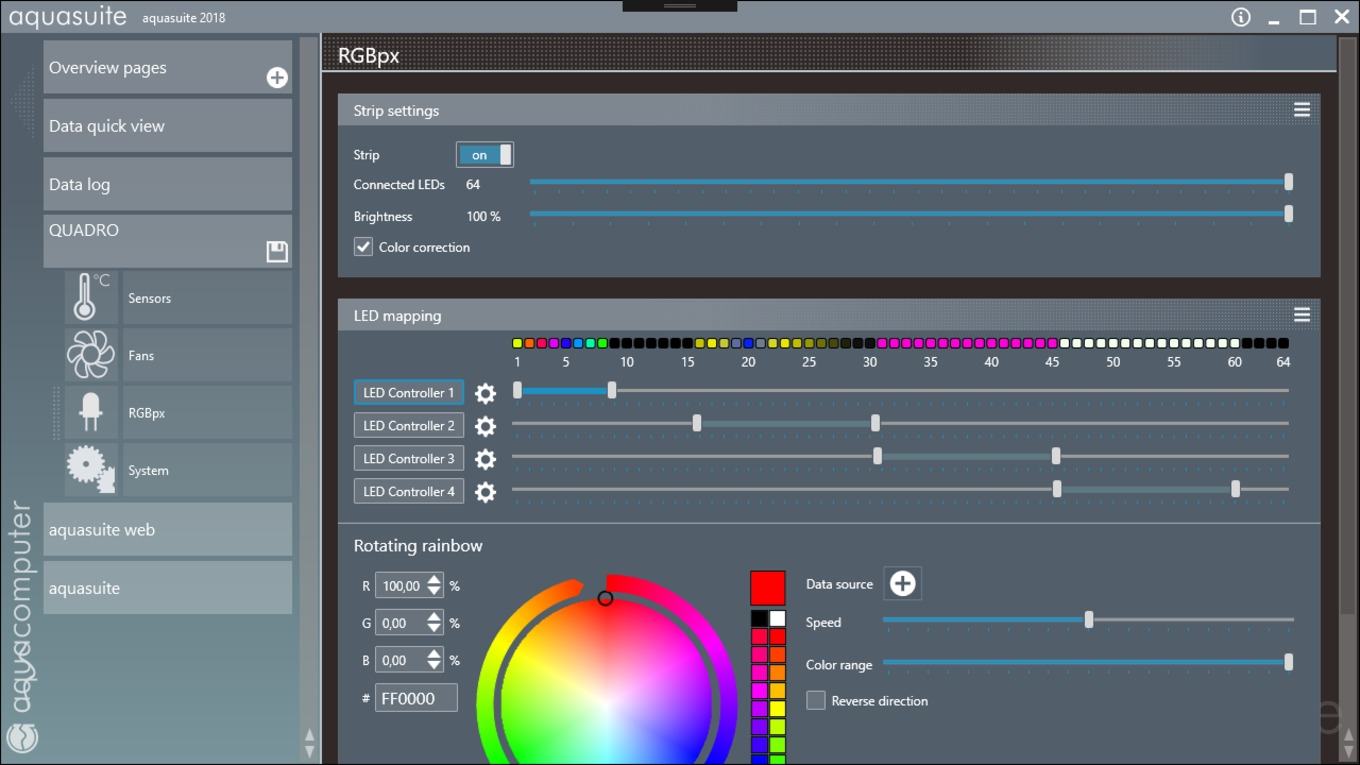

Für die RGB-Steuerung nutzt Aqua Computer erstmalig die RGBpx-Technologie. Sie ermöglicht die konkrete Ansteuerung einzelner RGB-LEDs und soll so für flüssige Animationen und besonders eindrucksvolle Effekte sorgen. Der RGBpx-Anschluss steuert bis zu 64 LEDs bzw. bis zu vier Aqua Computer RGBpx-Streifen. Jeder der vier LED-Regler kann mit einem von 23 möglichen Effekten belegt werden. Jeder Effekt bietet wiederum weitere Anpassungsmöglichkeiten. Einige Effekte lassen sich auch an Datenquellen wie Sensorwerte koppeln. Die verschiedenen Effekte können großteils auch noch kombiniert werden. Mit AMBIENTpx kann zudem die Umgebung in eine dynamische Lichtstimmung getaucht werden. Dafür wird der Bildinhalt des Monitors ausgewertet und die Farbstimmung der LEDs entsprechend angepasst. Das Film- und Spielerlebnis soll so noch intensiver ausfallen.

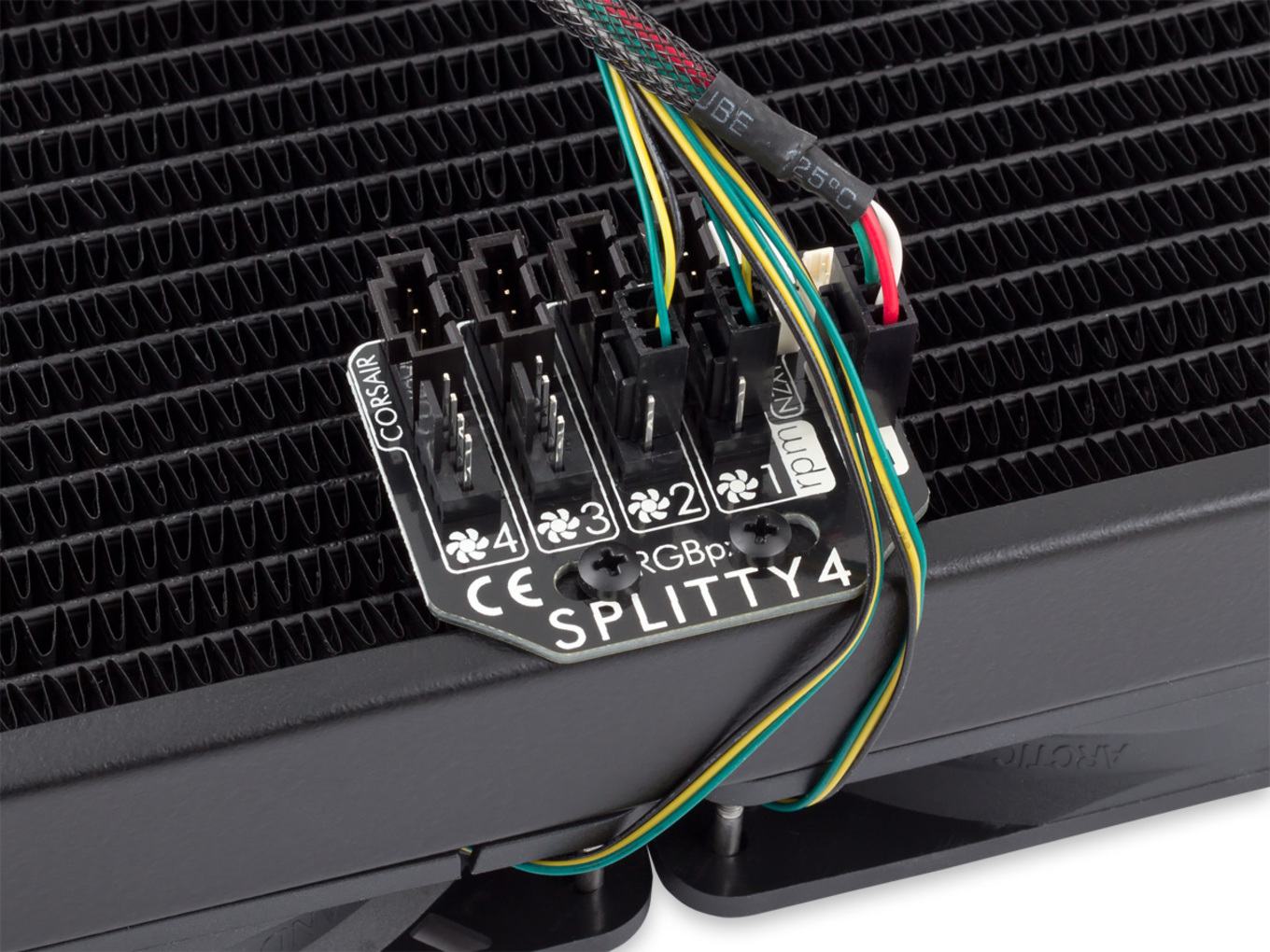

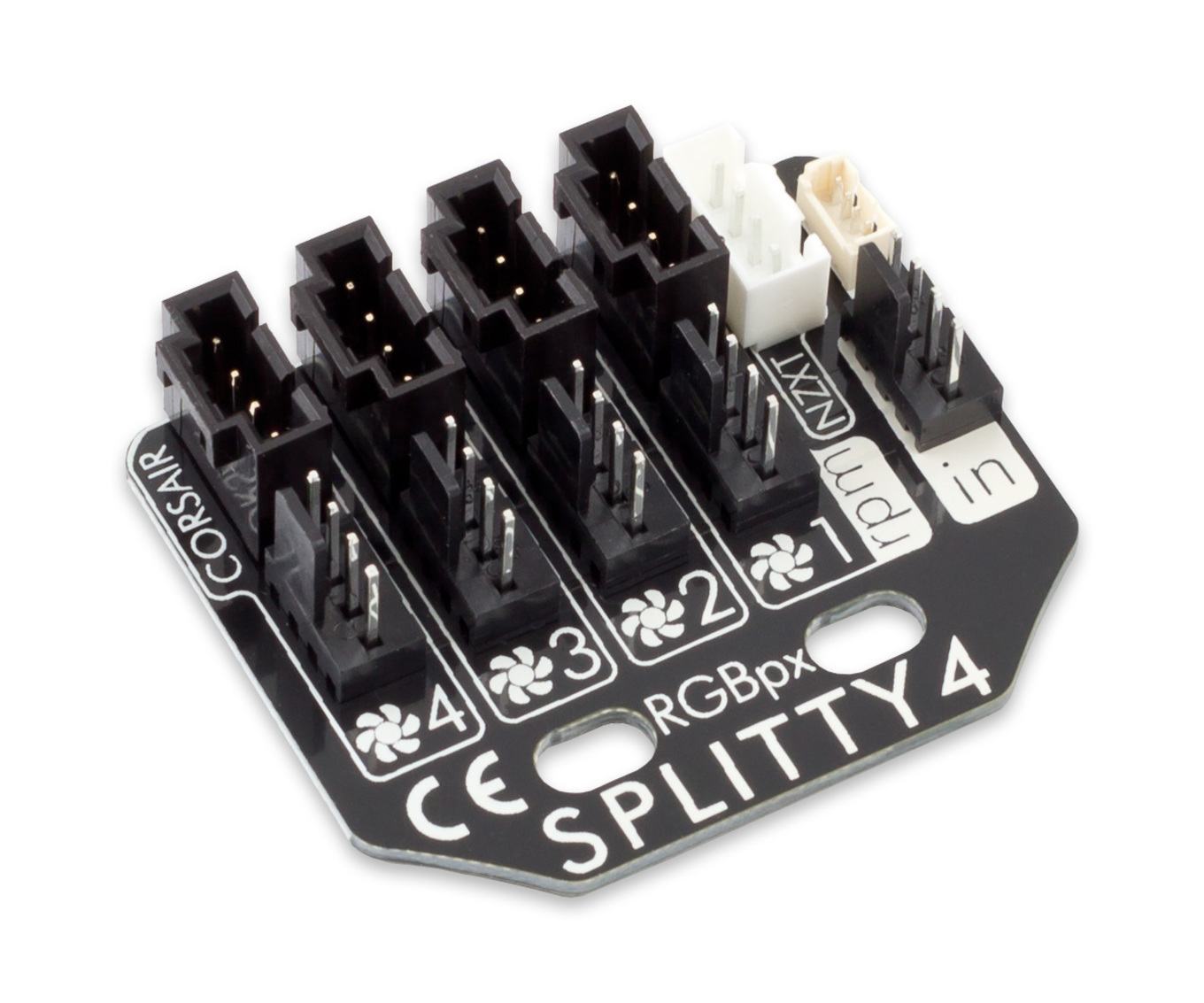

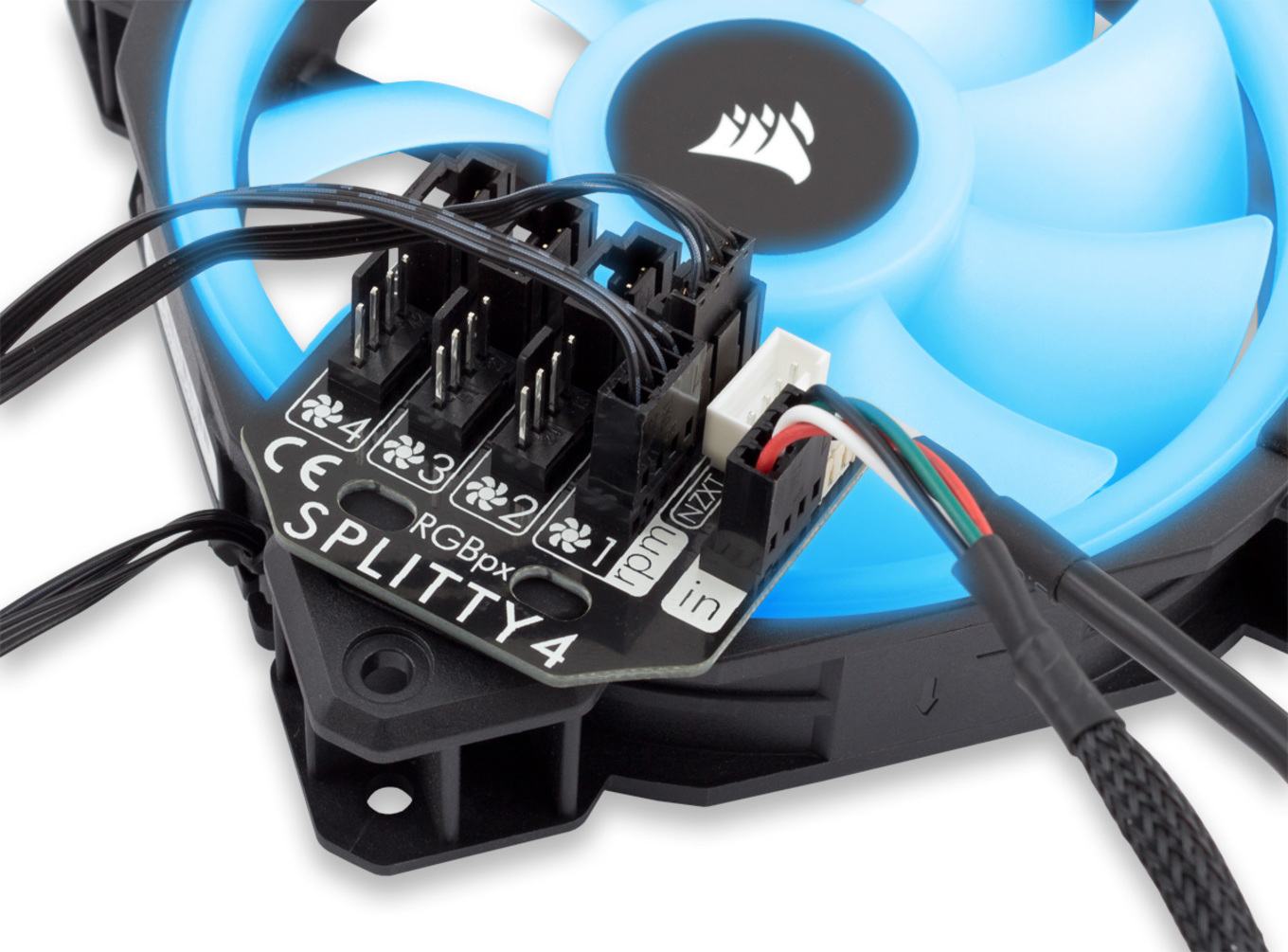

QUADRO lässt sich nicht nur autonom, sondern auch als aquabus-Erweiterung für ein aquaero 5/6 nutzen. Maximal können sogar zwei QUADRO an ein aquaero angeschlossen werden. Als RGB-Zubehör für QUADRO wird RGBpx Splitty4 angeboten. Der 4-fach Splitter stellt die Spannungsversorgung von bis zu vier Lüftern aus einem Lüfteranschluss sicher und dient als Anschlussadapter für die Beleuchtungssysteme verschiedener Lüfterhersteller. So unterstützt RGBpx Splitty4 laut Aqua Computer tatsächlich diverse RGB-Lüfter von Corsair ohne Corsairs LED-Hub (neben HD120 RGB, HD140 RGB, ML120 PRO RGB-LED und ML140 PRO RGB-LED auch die besonders auffälligen RGB-Lüfter LL120 RGB und LL140 RGB) sowie die NZXT-Lüfter Aer RGB120 und Aer RGB140. Was allerdings nicht möglich ist, das ist der gemischt Anschluss von Produkten verschiedener Hersteller. RGBpx Splitty4 kann einfach an zwei nebeneinander liegenden Lüftern oder direkt am Raditator installiert werden.

Aqua Computer bietet QUADRO für 39,90 Euro und RGBpx Splitty4 für 8,90 Euro an.

Social Links

Ihre Bewertung

Ø Bewertungen: 5

Tags

Kommentare (21)

#12
customavatars/avatar197279_1.gif
Registriert seit: 11.10.2013

Vizeadmiral
Beiträge: 7094
Zitat VJoe2max;26389580
Die PWM-Steuerung mancher Lüfter mag mit irgendwelchen lausigen PWM-Headern auf Mainbaords nicht immer optimal klappen, aber mit einem Aquaero ist das kein Problem und so sicherlich auch mit dem Quadro.


Außer Silent Wings 3 :D
Aber beim Quadro sollte ja kein Problem mehr sein.
#13
customavatars/avatar25748_1.gif
Registriert seit: 03.08.2005
Oberbayern
Romanschreiber
Beiträge: 4343
@SideWindeR: Bei Beleuchtung an sich gebe ich dir freilich recht. Seit PCs gemoddet werden, werden sie auch beleuchtet - ob mit CCFLs, LEDs oder was auch immer verfügbar ist (kam auch in meinen Rechnern schon vor). Was aber sehr wohl ein Trend ist, sind diese wiederkehrenden Wellen bunter oder jetzt eben veränderlicher Beleuchtung die als kurzzeitige Episoden schnell wieder verschwinden, weil es bald kein Mensch mehr sehen kann. Einzelne Fans solcher Spielereien wird es zwar immer geben, aber das ist eben nicht die große Masse.
Einfarbige statische Beleuchtung wird es hingegen immer auch mit einer gewissen Verbreitung geben. Dazu braucht man aber keinen RGB-Controller ;).
Aber sei´s drum - das Quadro hat ja trotz des RGB-Controllers alles was man braucht und ehrlicher Weise muss man sagen, dass auch das Aquaero seit dem 5er einen RGB-Ausgang hat - der halt damals noch sehr selten genutzt wurde, weil RGB damals eben noch kein Trend war ;). Selbst das Aquaero 4.00 hatte bereits einen LED-Header der immerhin für für Zweifarb-LEDs geeignet war (auch dieses Feature wurde sehr selten genutzt).
Mehrfarb-LED (auch RGB-LEDs) sind ein ziemlich alter Hut, aber sie haben eben ihre Nachteile und für statische Beleuchtung sind sie unnötig teuer.

Zitat Narbennarr;26389852
Außer Silent Wings 3 :D


Die taugen halt nichts in dieser Beziehung, aber das kann man nicht dem Aquaero ankreiden. Es gibt wirklich genügend gute und teilweise bessere Alternativen.
Wenn die PWM-Umsetzung auch beim Quadro so bleibt wie sie sich gemäß Intel-Vorgabe gehört, werden die SilentWing3 bei Ansteuerung per PWM weiter problematisch bleiben und ohne PWM gehen sie nicht so weit runter, was die Drehzahl angeht - das ist aber ein Problem der Lüfter, nicht der Steuerung.
#14
customavatars/avatar197279_1.gif
Registriert seit: 11.10.2013

Vizeadmiral
Beiträge: 7094
Ja absolut, ist halt blöd wenn man der blöde ist, weil man sich an Normen hält.
Laut PCGH hat AC beim Quadro aber entgegen der Vorgaben ein Pull-Up integriert, deswegen meinte ich, dass das beim Quadro kein Problem mehr sein sollte. Zwar unschön wenn man dazu gezwungen wird, aber ich denke AC wir das schon auf vernünftige Art und Weise machen
#15
customavatars/avatar25748_1.gif
Registriert seit: 03.08.2005
Oberbayern
Romanschreiber
Beiträge: 4343
@Narbennarr: Aha - das ist interessant zu hören! Finde ich zwar nicht gut, dass man da in der Form nachgibt, aber offensichtlich scheint es heut zu Tage in allen möglichen Bereichen zum guten Ton zu werden, dass man sich an Vorgaben einfach nicht hält und damit u. U. andere, die sich noch an die Regeln halten, auch dazu zwingt Kompromisse einzugehen. So zahlt es sich am Ende noch für die Lüfter-Hersteller aus, die einfach nichts in ihre Entwicklung investieren, bzw. bloß Dilettanten in ihren Entwicklungsabteilungen beschäftigen...

Zum Quadro:
Hab vorhin mal ein Quadro und so einen neuen CaliTemp-Sensor und noch bisschen anderen Kleinkram bestellt :).
Auf den CaliTemp-Sensor hatte ich eh schon lange gehofft. Die angegebenen Genauigkeits-Werte sprechen dafür, dass ein Sensor ähnlich oder gleich dem DS18B20 zum Einsatz kommt, den ich für solche Zwecke auch schon mal im Einsatz hatte. Mit so einer schönen Software wie der Aquasuite kombiniert ist das aber natürlich noch mal wesentlich komfortabler. Für meine geplante externe Wakü könnte das Quadro jedenfalls richtig genial werden. Damit spart man sich in jedem Fall einiges an Kabelsalat und man kann es ohne Probleme mit einem Aquaero verbinden das andernorts werkelt :).

Zwei Fragen noch an die AC-Jungs:
1.) Könnte man eigentlich das aquabus X4 Modul per entsprechendem Adapterkabel auch am Quadro betreiben?
2.) Kommt das Quadro damit klar, wenn die 5V-Schiene mittels eines einfachen Stepdown-Wandlers ohne weitere Glättung bereitgestellt wird? Oder anders gefragt: Ist eine gewisse Restwelligkeit auf der 5V-Schiene problematisch?


PS:
Weiß jemand um welchen Stecker-/Buchentyp es sich bei denen kleinen beigen Konnektoren eigentlich genau handelt?
#16
customavatars/avatar158205_1.gif
Registriert seit: 07.07.2011

Oberleutnant zur See
Beiträge: 1361
Du weißt aber, dass der CaliTemp nicht an den Quadro passt?
#17
customavatars/avatar25748_1.gif
Registriert seit: 03.08.2005
Oberbayern
Romanschreiber
Beiträge: 4343
Keine Sorge - ich hab auch noch ein Aquaero 6 Pro als aquabus-Host ;).

Interessant wäre aber eben, ob man das Aquabus x4-Modul sozusagen als Extender per Adapterkabel am Quadro betreiben kann. Grundsätzlich spricht da aus meiner Sicht nichts dagegen. Dann könnte man auch den CaliTemp-Sensor über den Umweg des aquabus x4, zumindest was die Einbauposition angeht, "am Quadro betreiben" (sofern dieses eben gleichzeitig an einem Aquaero als Host hängt). Der Stecker-Inkompatibilität zwischen Quadro und aquabus x4 kann ja prinzipiell abgeholfen werden ;).
Dass den aquabus-Host aber weiterhin ein Aquaero spielen muss ist schon klar, denn auch wenn es explizit so nicht drin steht, glaube ich ebenfalls auch nicht, dass das Quadro als aquabus-Host fungieren kann (zumindest dürfte der Controller diesbezüglich kastriert sein, falls er es rein vom Chip her könnte). Ansonsten würde man damit ja, abgesehen von den analogen Endstufen, wirklich die Existenzberechtigung des Aquaero 5/6LT ad absurdum führen.
#18
customavatars/avatar158205_1.gif
Registriert seit: 07.07.2011

Oberleutnant zur See
Beiträge: 1361
Daher macht es wegen dem Caliptemp halt für mich leider keinen Sinn, einen Quadro zu kaufen - ich würde daher zum AQ5LT greifen, der hat dann aber wieder keine PWM Anschlüsse - also lande ich bei 6LT. :(
#19
customavatars/avatar25748_1.gif
Registriert seit: 03.08.2005
Oberbayern
Romanschreiber
Beiträge: 4343
Hab das Quadro ja nicht wegen des CaliTemp-Sensors gekauft, sondern weil ich es für die externe Wakü nutzen will ;). Der CaliTemp-Sensor kommt eh erst mal ans AE6 Pro.
Wenn sich der Aquabus aber am Quadro mittels aquabus x4 splitten lässt, eröffnet das eben auch Möglichkeiten den CaliTemp-Sensor in dessen Nähe unterzubringen - wenn auch freilich nicht standalone.

Edit:
Das Quadro sehe ich eher als eine Art Mehrkanal-PA an, auch wenn es nur PWM-Lüfter bedient. Ein Aquaero-Ersatz ist es ohne Aquabus-Host natürlich nicht - aber dafür gibt´s ja schließlich die Aquaeros. Erweitert durch ein Quadro lässt sich nun aber z. B. für AE5 Besitzer der Engpass bei den PWM-Anschlüssen beheben und für AE6-Besitzer ist es halt einfach eine schöne abgesetzte Steuereinheit, wenn man nicht alles direkt ans AE6 hängen will. Genau das hat meiner Ansicht nach zwischen dem normalen PA3 und dem AE5/6LT gefehlt, denn die drei PA auf der Blende, um drei Kanäle zu ergänzen waren imho weder preislich, noch handling-mäßig attraktiv.
#20
Registriert seit: 21.12.2016

Gefreiter
Beiträge: 48
Moin, mal ne Frage in die Runde.. ich war auch schon drauf und dran nen Quadro zu kaufen, allerdings benötige ich keine weiteren PWM Kanäle oder Sensoranschlüsse, lediglich die aRGB Steuerung per Aquasuite reizt mich (da ich nen AE6 besitze). Demnach mal die Frage an AC, ist evtl. eine Stand-Alone Version des aRGB-Moduls (gern per Bus) geplant? oder ne aRGB-Version des Farbwerks?
#21
Registriert seit: 08.02.2011

Flottillenadmiral
Beiträge: 4617
@VJoe
meinst Du den?



ist das so gewollt dass das X4 Modul an den Low-Port vom AE 5/6 muss, ich meine da laufen nicht alle MPS Geräte drüber? Oder spielt die Software da eine Rolle mit?
