Phasenwechselkühlung soll eine All-in-One-Lösung werden

Veröffentlicht am: von

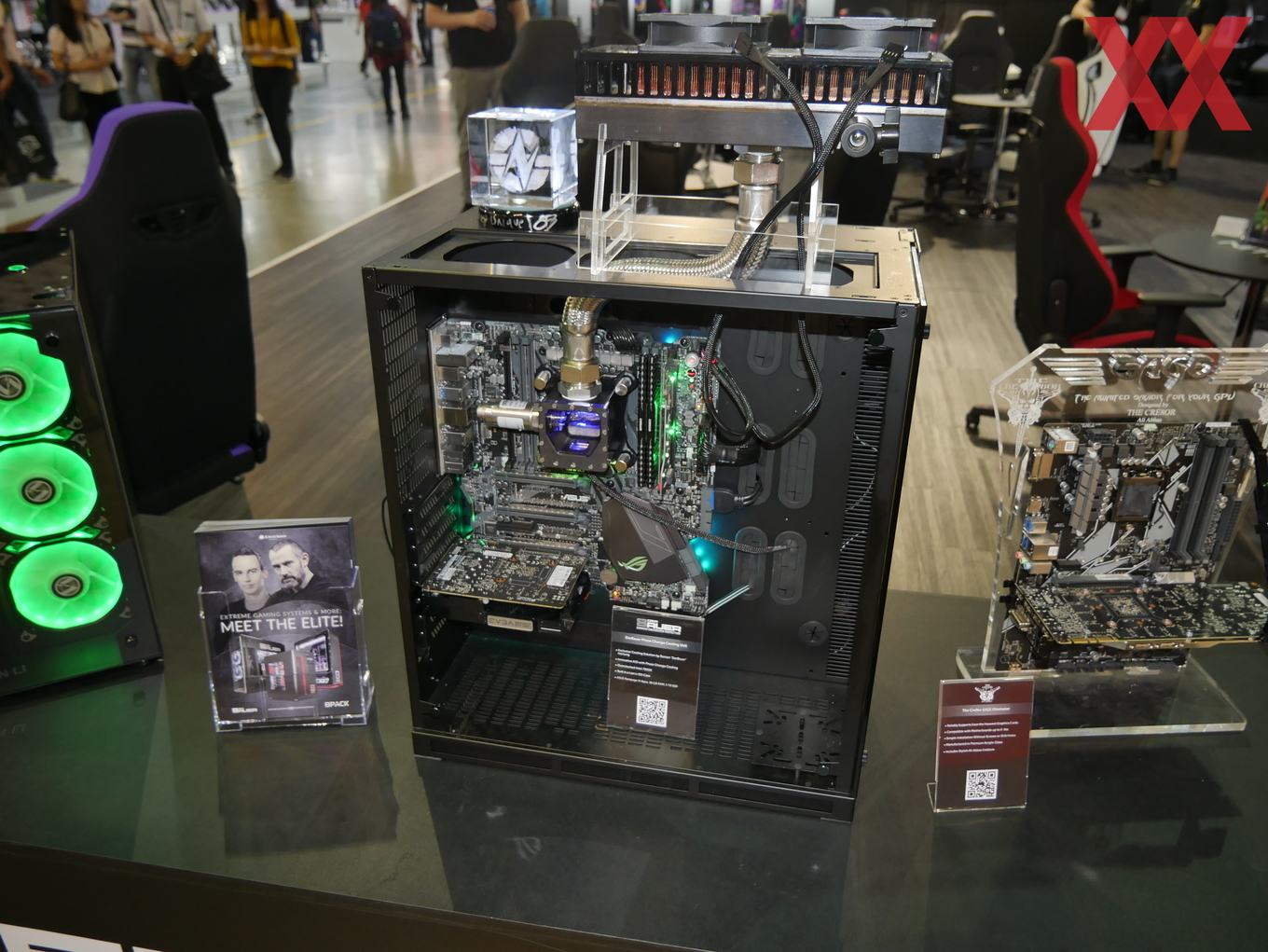

phasenwechselkuehlungAuf der Computex 2018 stellte der8auer eine neue Version seiner Phasenwechselkühlung vor. Das Containment, also der Behälter in dem sich die Flüssigkeit befindet, ist die technische Herausforderung hinter einem solchen System. Die zweite Generation soll nicht mehr das komplette System in die von 3M entwickelte Flüssigkeit tauchen, sondern ähnlich wie bei einer Wasserkühlung nur noch die Komponenten wie Prozessor oder Grafikkarte.

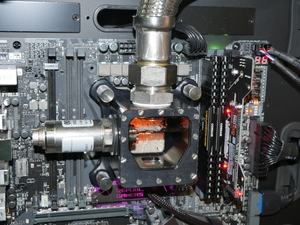

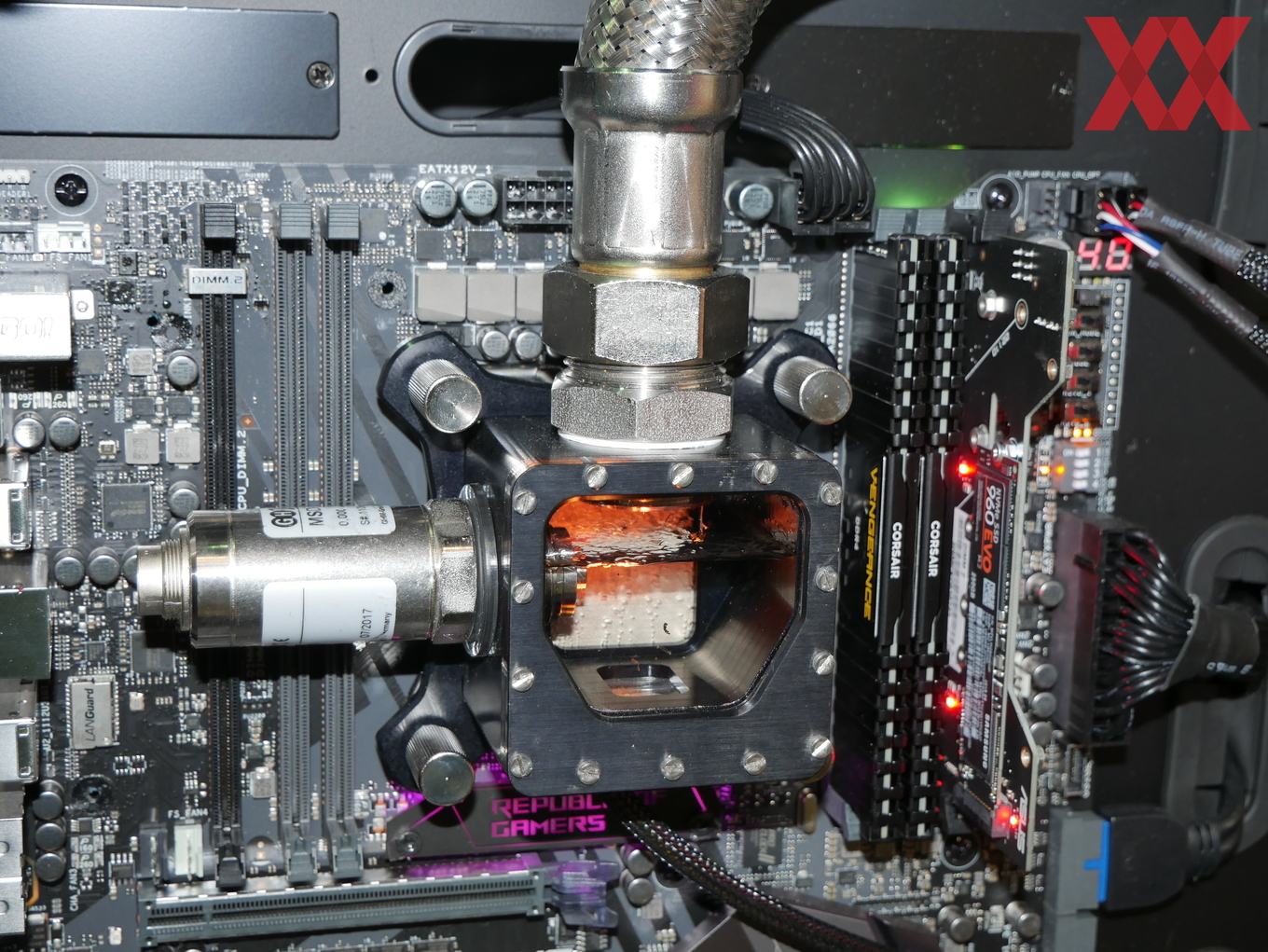

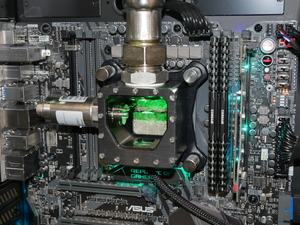

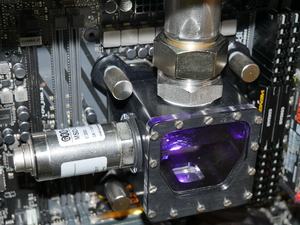

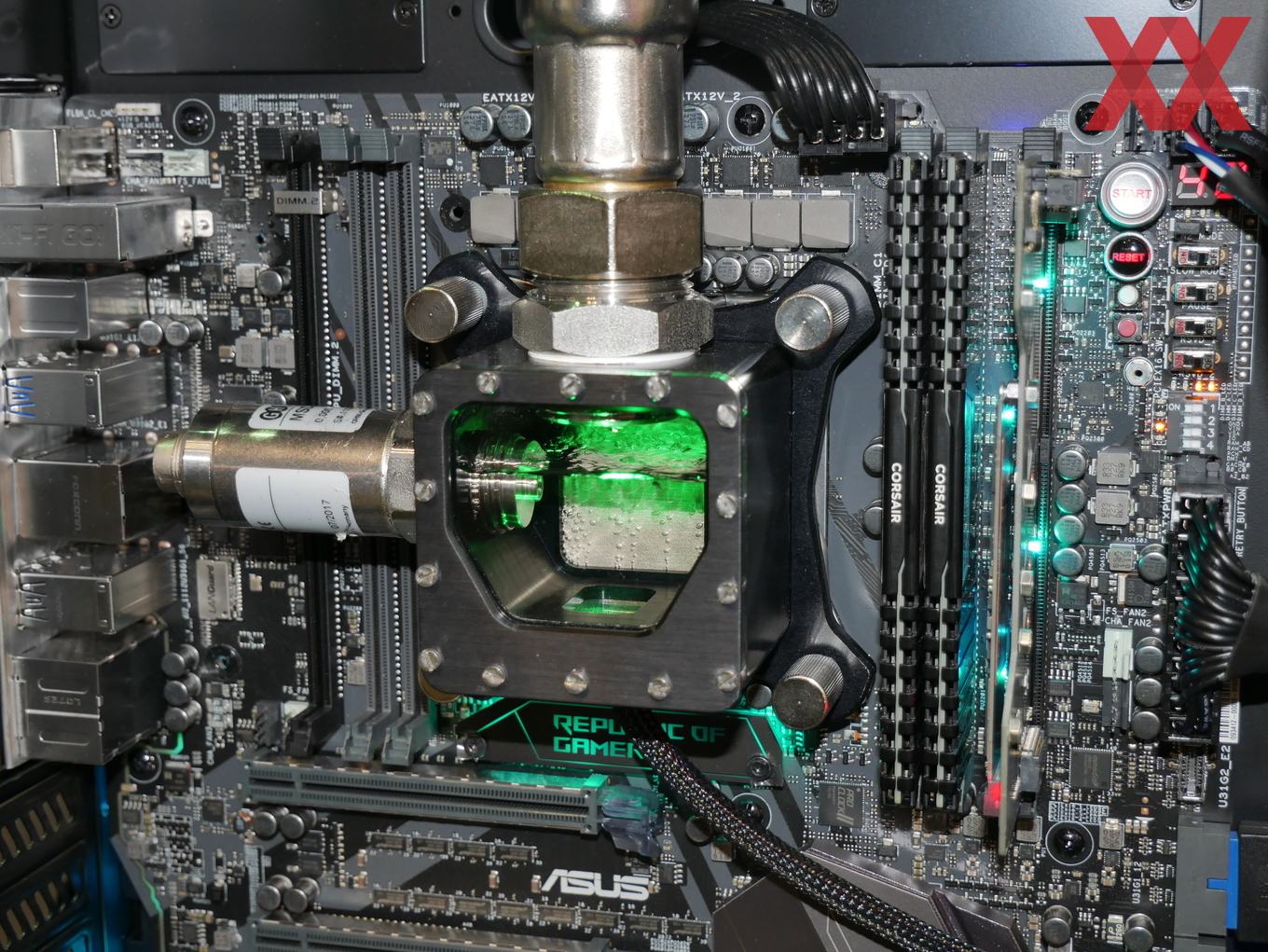

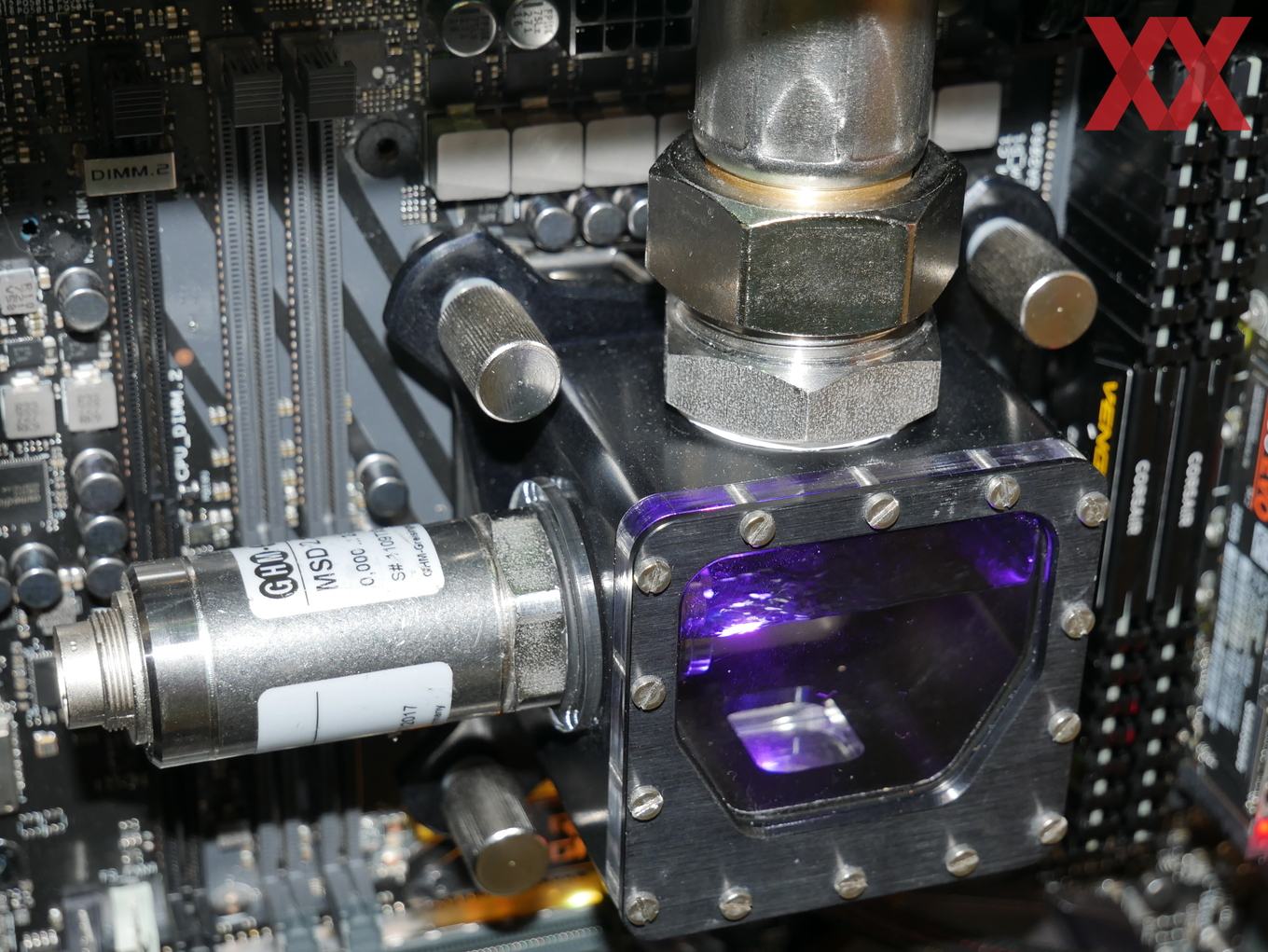

Dafür hat der8auer alias Roman Hartung einen Behälter konstruiert, der im Falle des Demosystems auf einem Intel Core i9-7900X bzw. dem LGA2066 befestigt wird. Der Zweiphasenwechsel findet zu einem Teil in diesem Gehäuse statt, die Kondensation wiederum in einem Radiator. Das Gehäuse aus dem Sockel ist noch recht groß und verwendet Wandstärken, die wir in einem finalen Produkt vermutlich nicht mehr sehen werden. Links am Gehäuse ist zudem ein Modul zur Messung des Drucks zu sehen. Dieses wird es im finalen Design ebenfalls nicht mehr geben.

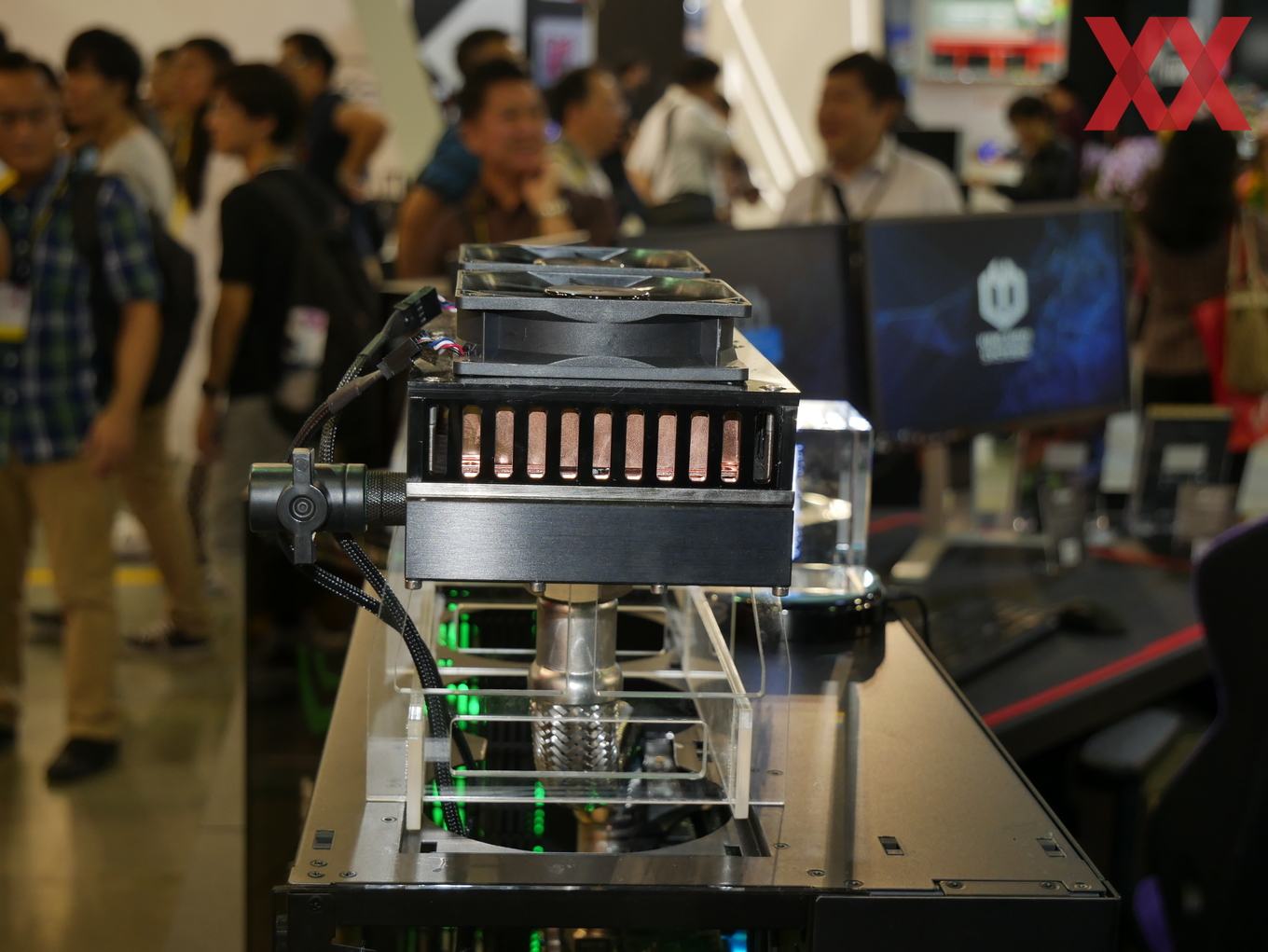

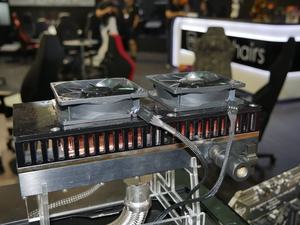

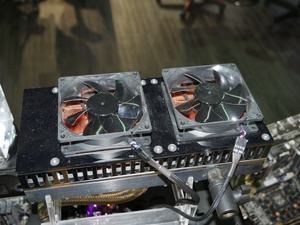

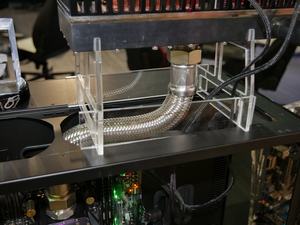

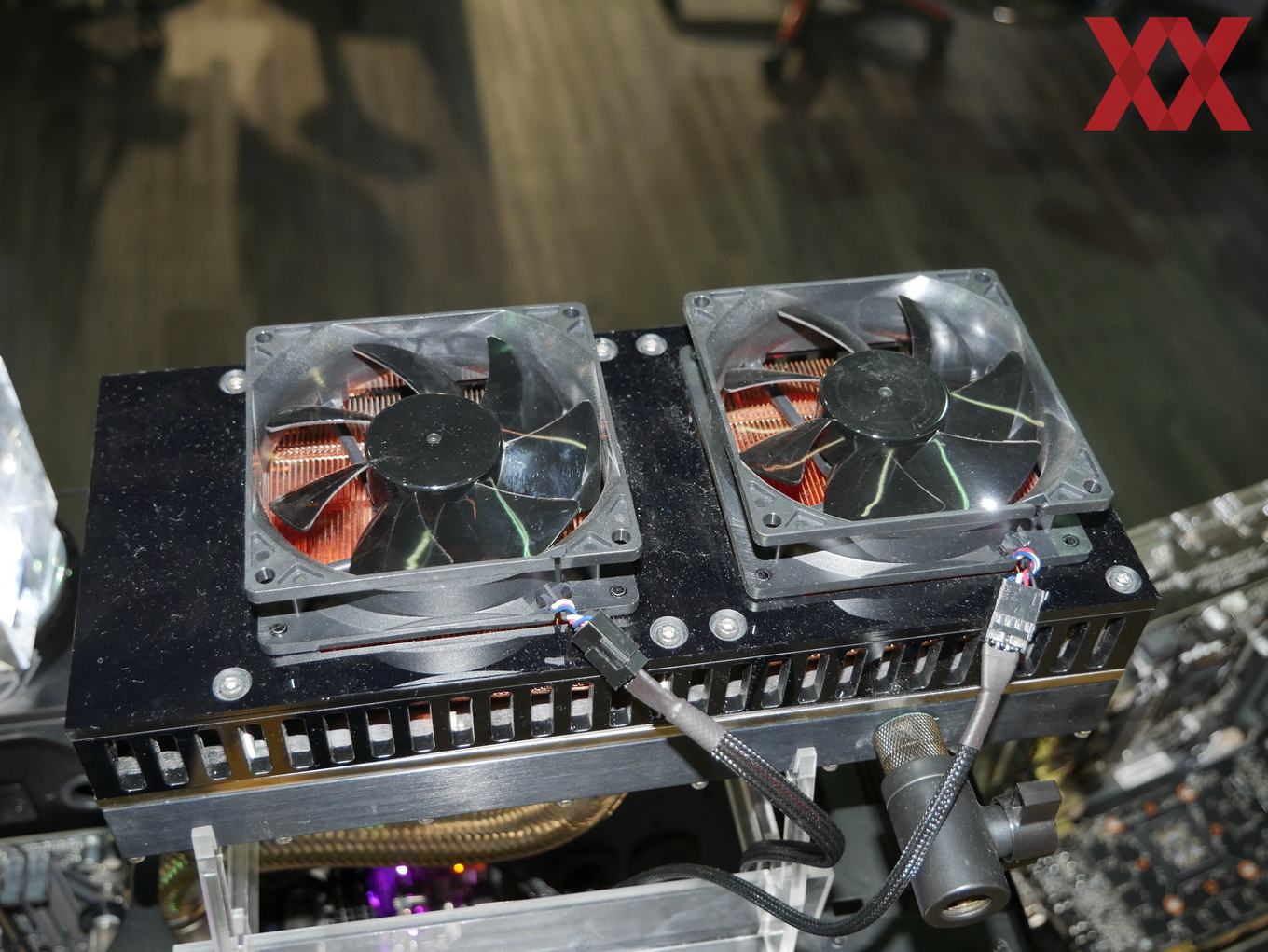

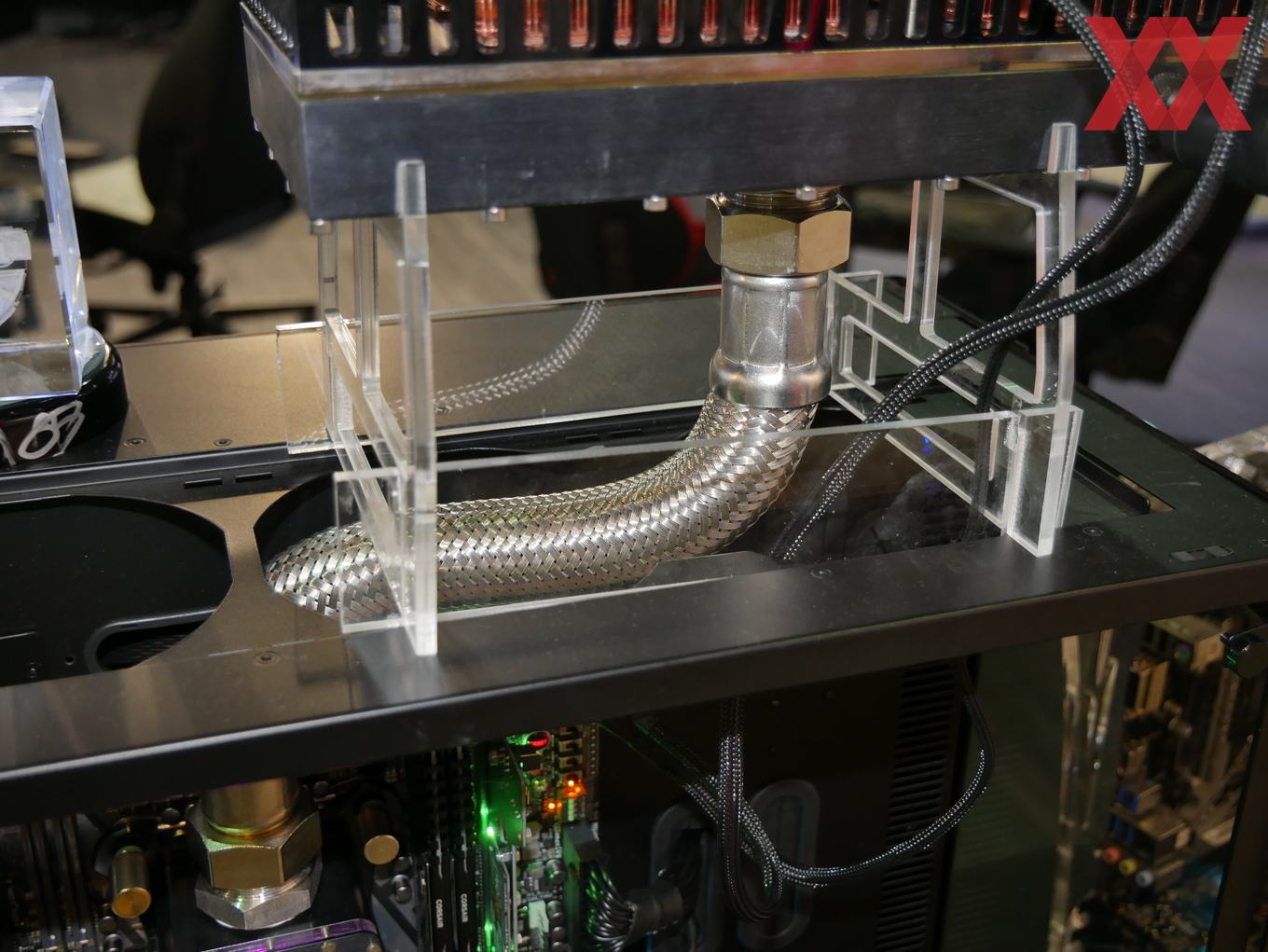

Laut der8auer handelt es sich bei der eingesetzten Flüssigkeit nicht mehr um Novex von 3M. Um was es sich genau handelt, will er aber nicht verraten. Die Funktionsweise ist identisch. Ab einer Temperatur von etwa 60 °C verdampft die Flüssigkeit. Das Gas steigt durch einen recht dicken Schlauch in einen Radiator, wo sie wieder verflüssigt wird. Zwei Lüfter auf dem Radiator sorgen für die entsprechende Kühlung. Der Schlauch muss eine gewisse Dicke aufweisen, damit das Gas aufsteigen und die Flüssigkeit wieder ablaufen kann. Eine Pumpe ist nicht notwendig. Der Radiator muss nur oberhalb des Kühlers montiert werden. Beim Demosystem besteht der Radiator aus Kupfer.

Die finale Ausführung der Phasenwechselkühlung als All-in-One-Lösung wird noch einmal deutlich anders aussehen. Das Design des Radiators wird sich ändern. Dieser muss auch nicht extern verbaut sein. Wie gesagt, es reicht aus wenn dieser über dem Kühlkörper angebracht wird – egal ob es sich dabei um einen Prozessor oder eine GPU handelt. Auch der Kühlblock, der dann auf dem Sockel sitzt, wird noch einmal anders aussehen.

Gegen Ende 2018 soll ein finales System fertig entwickelt sein. Dann will man die AiO-Kühlung einer Phasenwechselkühlung in ersten Komplettsystemen anbieten. Ob eine solche AiO-Kühlung auch einzeln angeboten wird, ist nicht bekannt.

Social Links

Ihre Bewertung

Ø Bewertungen: 5

Tags

Kommentare (8)

#1
customavatars/avatar202850_1.gif
Registriert seit: 06.02.2014
Im sonnigen Süden
Admiral
Beiträge: 12472
Ooh geil!
#2
customavatars/avatar3406_1.gif
Registriert seit: 19.11.2002

Kapitänleutnant
Beiträge: 1573
Finde ich total spannend! Bin neugierig, was so ein System im Vergleich zu einer AIO oder DIY Wakü an Wärme abführen kann (pro 120/140mm Lüfterplatz) und zu welchem Preis ?
#3
customavatars/avatar199564_1.gif
Registriert seit: 02.12.2013
München
Korvettenkapitän
Beiträge: 2422
Hmm, bei 60°C verdampft die Flüssigkeit, das ergibt ziemlich schlechte Temperaturen auf dem Chip, da ist Köpfen beinahe schon Pflicht, mal schauen wie die Lautstärke von dem Teil aussieht, der kleine Wärmetauscher oben drauf macht mir da etwas Sorgen. Ich glaube kaum, dass das System mit einem Customloop mithalten kann, aber es sieht wie eine schöne Alternative zu AIOs aus.
#4
customavatars/avatar194696_1.gif
Registriert seit: 21.07.2013
Österreich
Kapitänleutnant
Beiträge: 1680
Hier ist ein Video dazu .. Crazy cooler prototype - NO pump! - YouTube

Gruß Wheels
#5
Registriert seit: 01.01.1970


Beiträge:
Ungefähr 60°C Siedepunkt, dann ist es irgendeine Methanol (65°C) Verdünnung/Gemisch.
Das "Problem" die CPU hat dann eine Mindesttemperatur von 60°C plus.

Novec 1230 ist hier von Haus aus besser mit 49°C Siedepunkt.

Ich hatte schon die Hoffnung auf eine Kühllösung die mehr als Show ist :(
#6
Registriert seit: 01.01.1970


Beiträge:
@Andreas
Es heißt übrigens 3M Novec nicht Novex
#7
Registriert seit: 15.04.2007

Hauptgefreiter
Beiträge: 232
Wow, unglaublich spannend! Ich hoffe, dass wir davon in Zukunft mehr sehen werden. :)
#8
Registriert seit: 22.07.2007
zu Hause
Obergefreiter
Beiträge: 104
Bitte nochmal nachrecherchieren.
Das verwendete Kühlmittel ist kein 3M Novec (zu viele EU Beschränkungen )
Die Siedetemperatur liegt knapp über Raumtemperatur und nicht bei knapp 60°.
Das wird eine echt interessante Lösung.
[video=youtube;uKWwI9LhgDY]https://www.youtube.com/watch?v=uKWwI9LhgDY[/video]
