Die-Shots: GP102-GPU der Pascal-Architektur abgelichtet

Veröffentlicht am: von

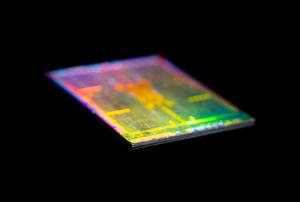

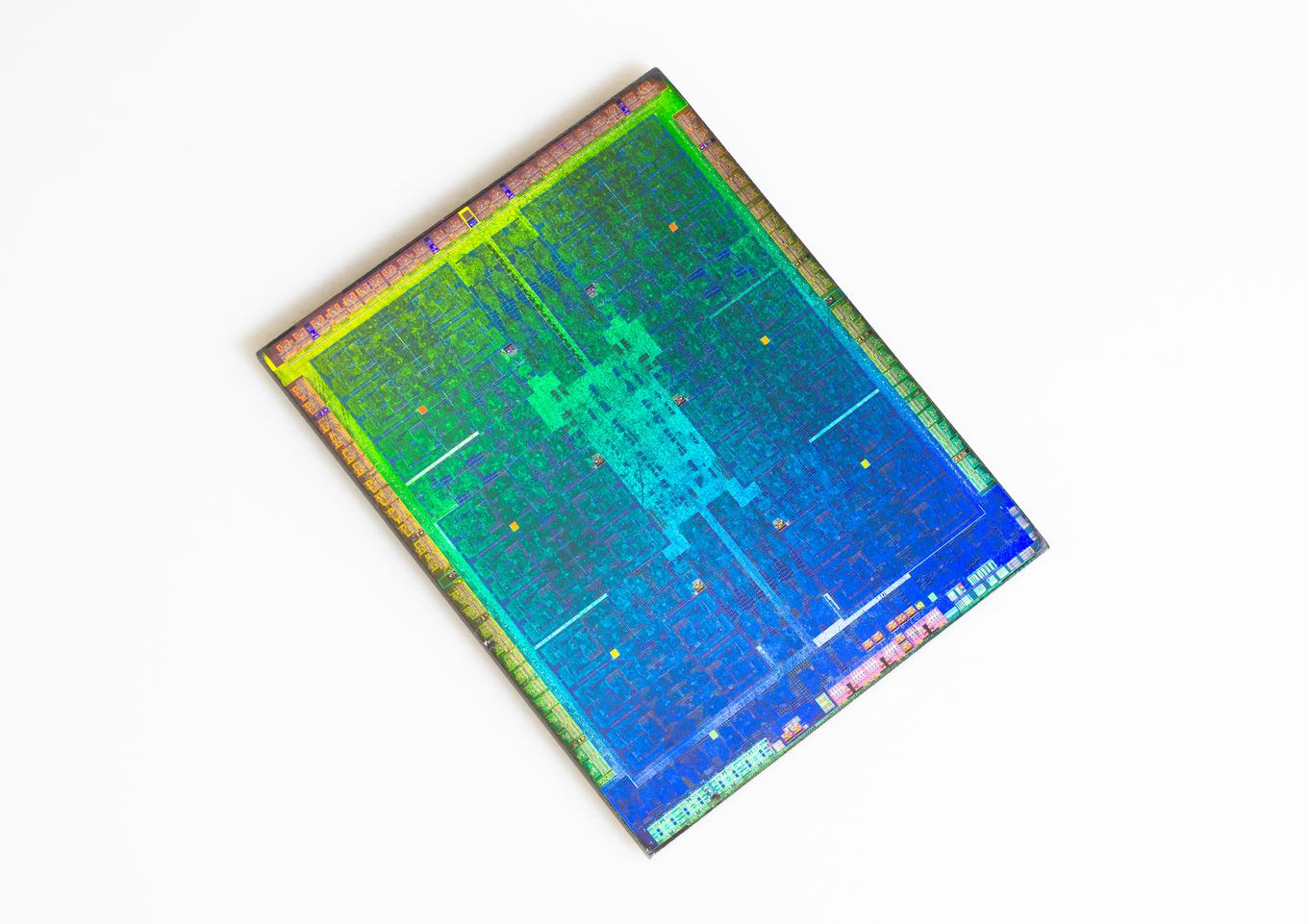

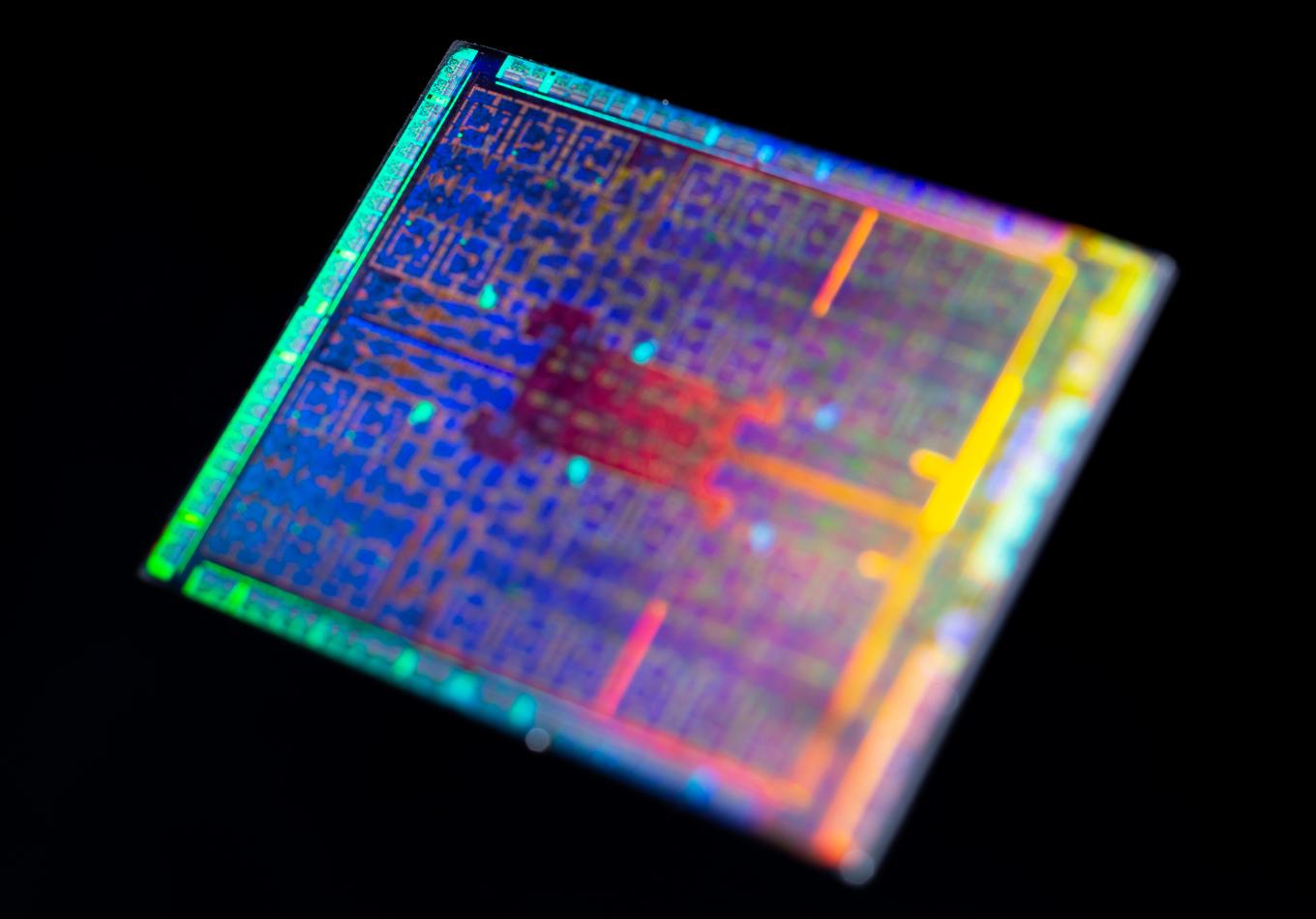

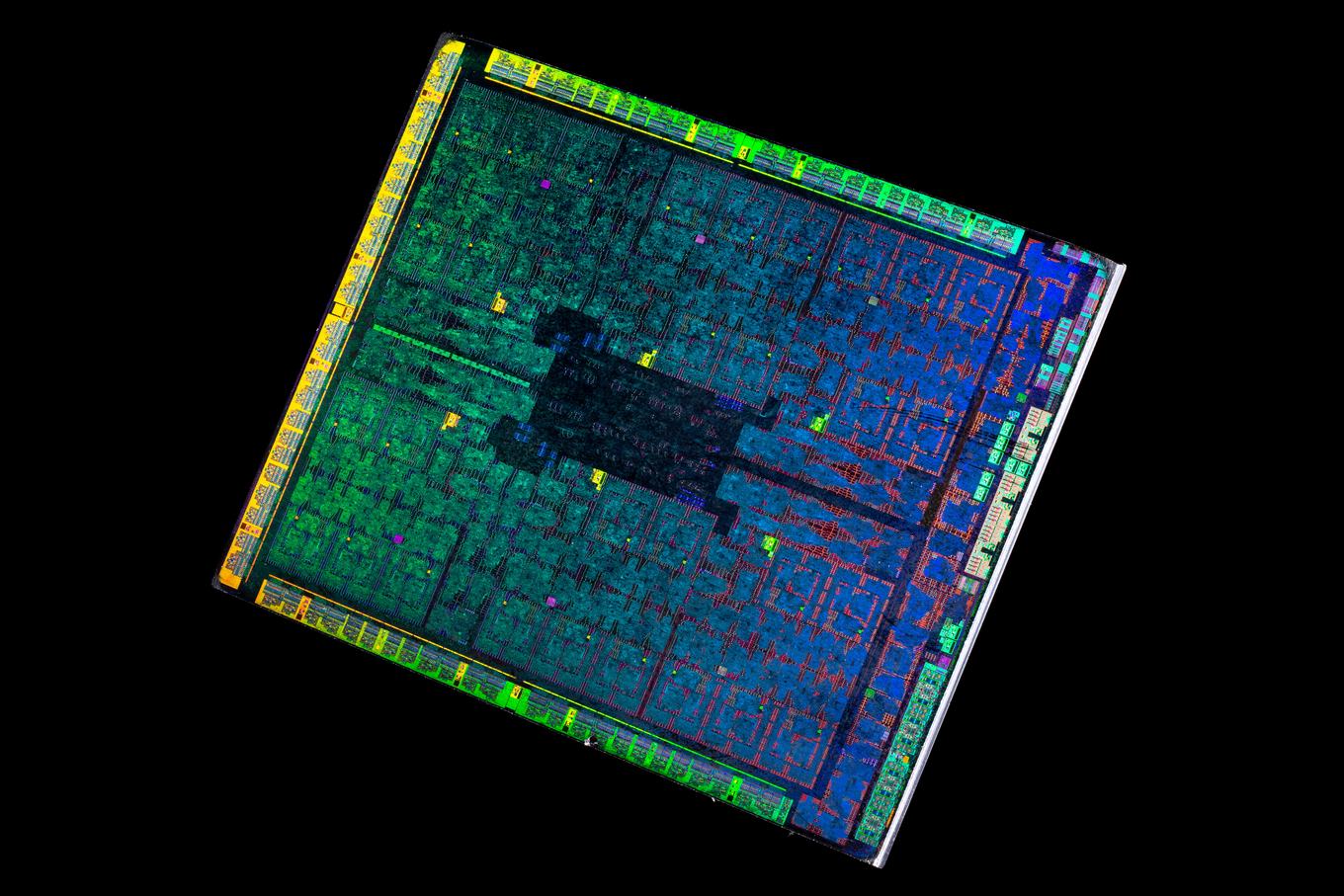

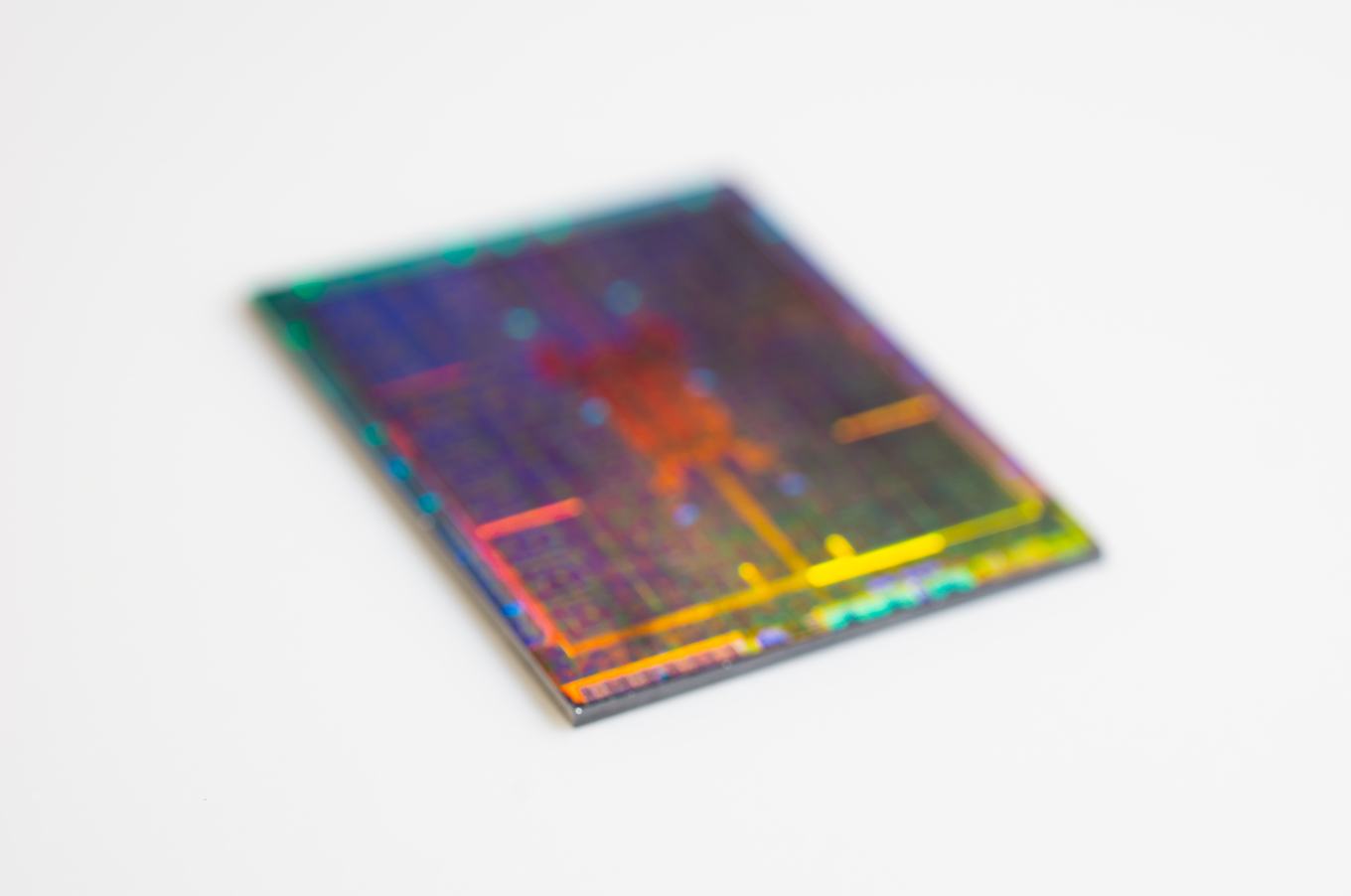

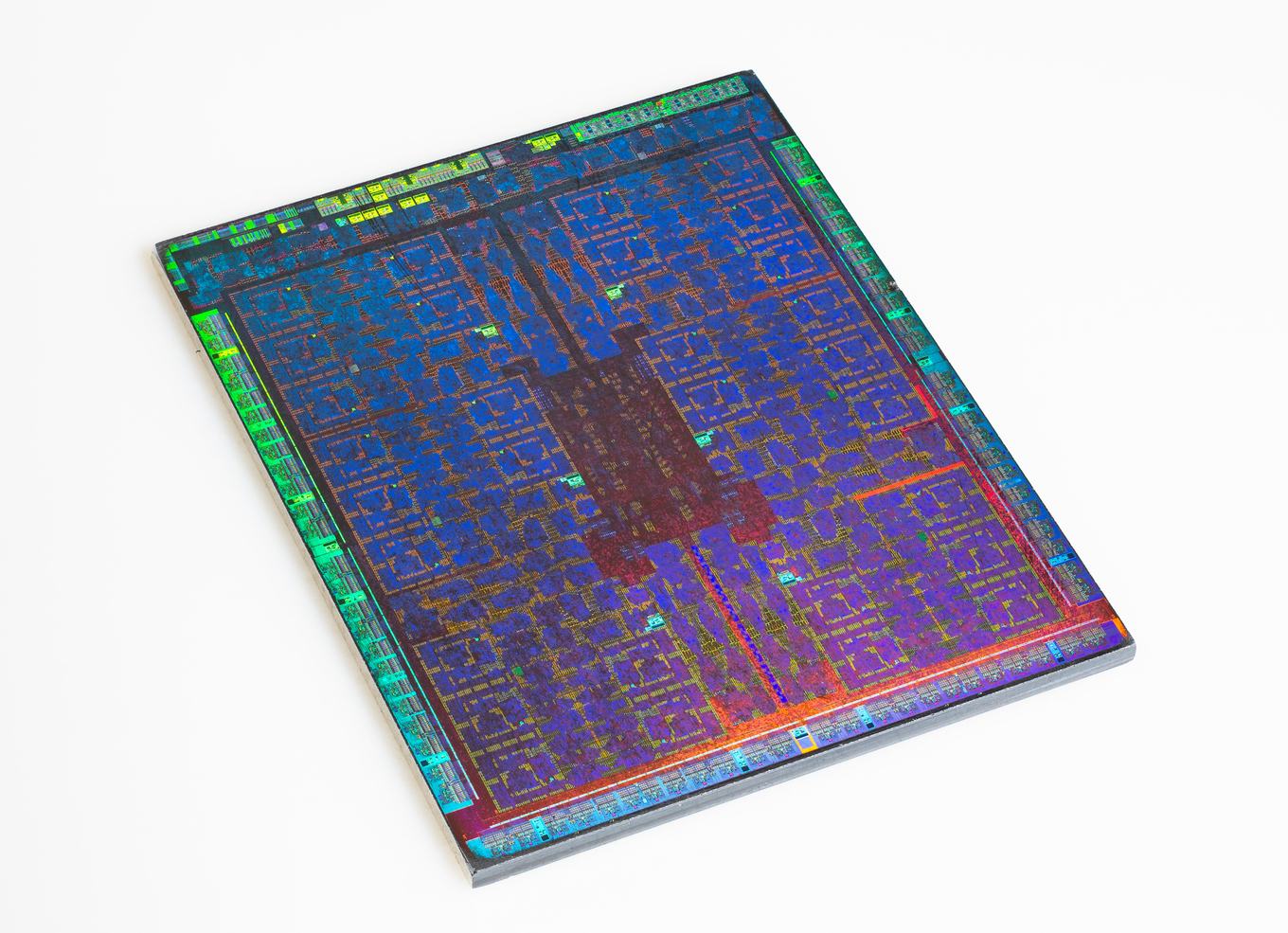

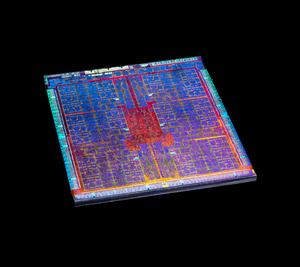

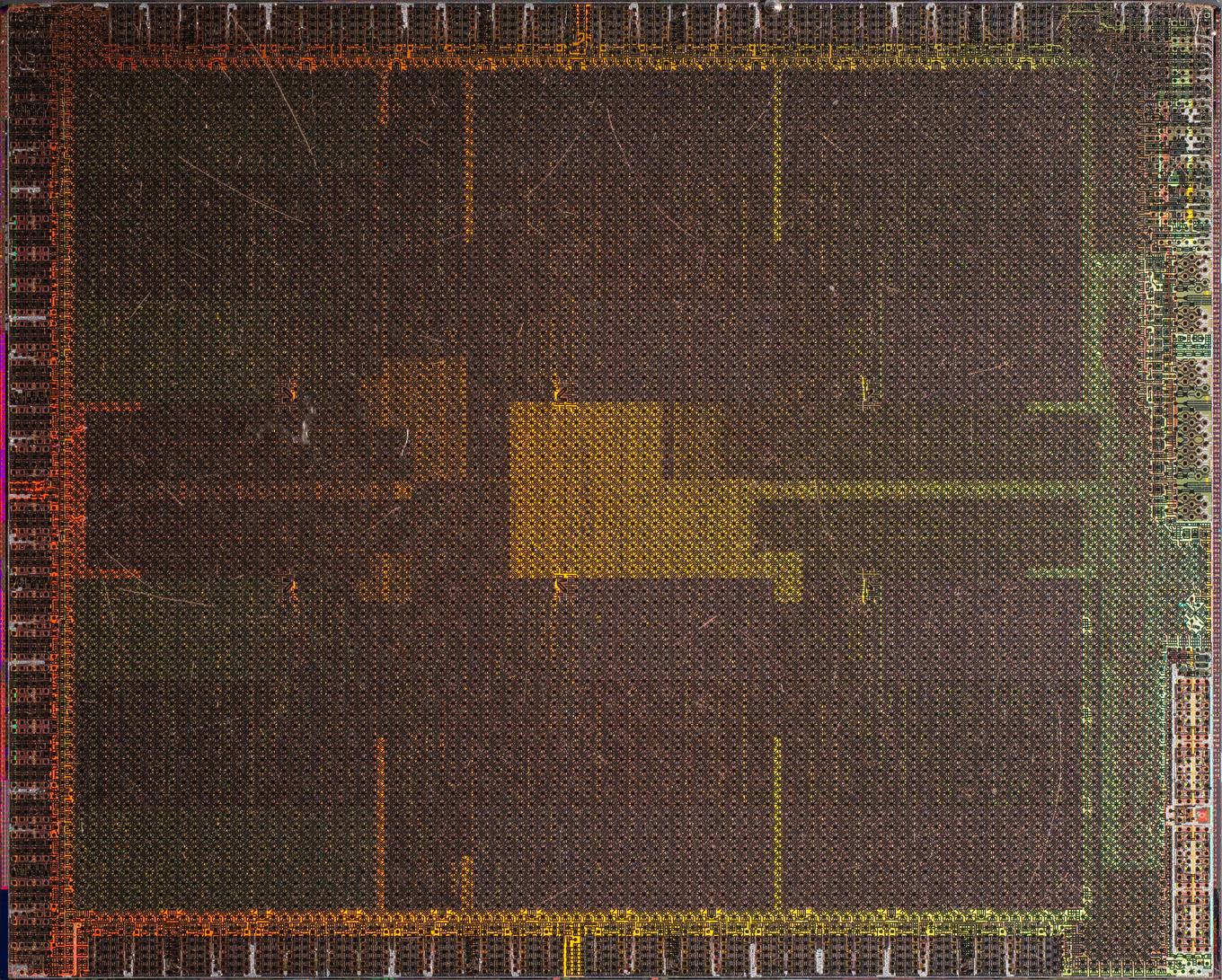

polaris10-die-shotEs gibt wieder eine Reihe neuer Die-Shots von unserem Foren-Mitglied OC_Burner. Dieses mal hat er sich die GP102-GPU von NVIDIA zur Brust genommen. Die GPU basiert auf de Pascal-Architektur und kommt unter anderem auf dem GeForce GTX 1080 Ti und Titan X zum Einsatz.

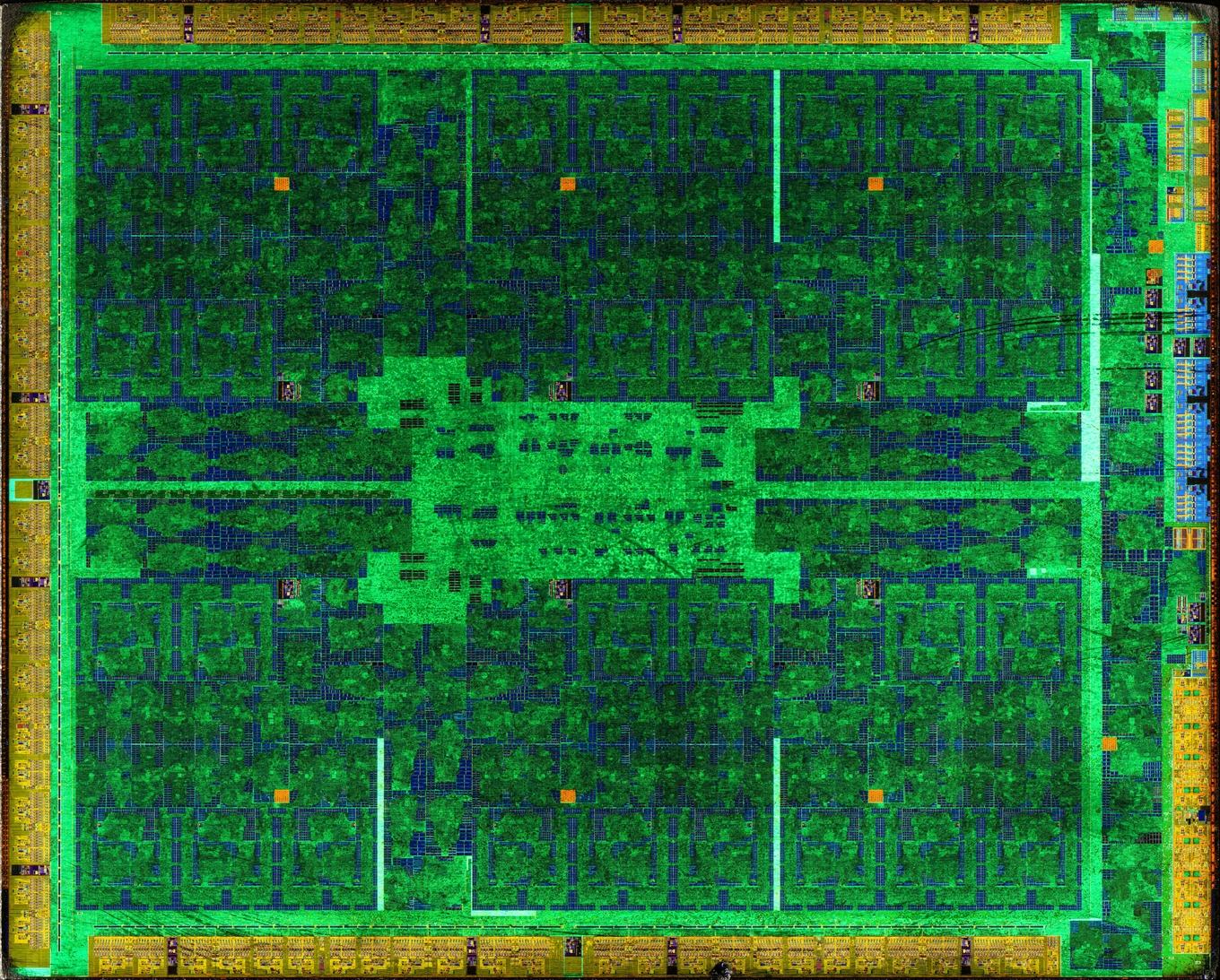

Gefertigt wurde die GPU in 16 nm bei TSMC, der Chip besteht aus 12 Milliarden Transistoren. Der Chip misst 24,45 x 19,65 mm  und kommt damit auf eine Fläche von 480,44 mm². Darin organisiert sind sechs Graphics Processing Cluster (GPG) sowie 30 Streaming Multiprozessoren (SM) zu jeweils 128 Shadereinheiten. Somit kommt die GPU auf der GeForce GTX 1080 Ti auf 3.584 Shadereinheiten. Aus diesen Angaben ergeben sich auch die 224 Textureinheiten. Bei der Titan Xp sind 3.840 Shader- und 240 Textureinheiten. Das Speicherinterfaces ist je nach Modell (GeForce GTX 1080 Ti oder Titan X) 384 oder 352 Bit breit.

Um die Die-Shots machen zu können, wurde die GPU mittels Hitze vom PCB gelöst. Danach beginnt ein langwieriger Prozess aus Schleifen und Ätzen, um die obersten Schichten des Silizium-Chips zu entfernen. Dabei können ein paar µm bereits zu viel sein. Hinzu kommt, dass es in der 28- und 16-nm-Fertigung von TSMC unterschiedlich schwierig ist, die Polysilizium-Schicht zu bearbeiten. Für die eigentlichen Aufnahmen verwendet OC_Burner ein Leitz SECOLUX 6x6 Mikroskop und eine Sony NEX-5T mit einem Pentax 40mm F2.8 Objektiv.

Alle Fotos in voller Auflösung gibt es im Flickr-Fotostream von OC_Burner.

Social Links

Ihre Bewertung

Ø Bewertungen: 0

Tags

Kommentare (5)

#1
customavatars/avatar192680_1.gif
Registriert seit: 29.05.2013
Im Ländle
Vizeadmiral
Beiträge: 7741
Danke für die Mühe, haufen Arbeit.
#2
Registriert seit: 30.04.2008
Civitas Tautensium, Agri Decumates
Leutnant zur See
Beiträge: 1135
Zitat HWL News Bot;26666331
Darin organisiert sind sechs Graphics Processing Cluster (GPG) sowie 28 Streaming Multiprozessoren (SM) zu jeweils 128 Shadereinheiten. Somit kommt die GPU auf der GeForce GTX 1080 Ti auf 3.584 Shadereinheiten. Aus diesen Angaben ergeben sich auch die 224 Textureinheiten.


Es sind 30 Streaming Multiprozessoren, 5 je Graphics Processing Cluster (die man auf den klasse Bildern auch deutlich sehen kann).
Der GP102 hat 3840 Shader- und 240 Textureinheiten – siehe Vollausbau in der Titan Xp.
#3
customavatars/avatar215183_1.gif
Registriert seit: 01.01.2015
€Uropäische Union - Bairischer Sprachraum
Kapitän zur See
Beiträge: 3871
In der Mitte des Chips sehe ich ein Männchen, sieht schon fast wie das Maskottchen von Android aus.
#4
customavatars/avatar27095_1.gif
Registriert seit: 07.09.2005
Kiel
Oberleutnant zur See
Beiträge: 1357
Zitat lll;26667733
In der Mitte des Chips sehe ich ein Männchen, sieht schon fast wie das Maskottchen von Android aus.


Oder Space-Invaders ;-)
#5
customavatars/avatar121653_1.gif
Registriert seit: 19.10.2009
127.0.0.1
Lesertest-Fluraufsicht
Beiträge: 6372
Wie immer, mega geil! :)
