JEDEC HBM2-Spezifikationen für bis zu 32 GB und 1.024 GB/s

Veröffentlicht am: von

skhynixAMDs Fiji-GPU mit der ersten Generation des High Bandwidth Memory soll nur der erste Schritt gewesen sein, denn bereits im diesem Jahr soll der nächste gemacht werden. Sowohl AMD mit der Polaris-Architektur als auch NVIDIA mit Pascal werden zumindest für ihre jeweiligen High-End-Modelle den Einsatz von HBM2, also die zweite Generation, planen. Die JEDEC standardisiert solche Speichertechnologien, damit sowohl die Speicherhersteller als auch die Hersteller, die solchen Speicher nutzen möchten, über eine gemeinsame technische Basis mit gewissen Standards sprechen können. Die JEDEC hat nun HBM2 spezifiziert und SKHynix hat als bisher einziger Hersteller dieses Speichers die dazugehörigen technischen Daten veröffentlicht.

SKHynix und JEDEC spezifizieren HBM2
SKHynix und JEDEC spezifizieren HBM2

Der "JESD235 High Bandwidth Memory (HBM) DRAM Standard" getaufte Standard beschreibt HBM2 mit 2, 4 oder 8 Hi-Stacks und damit wird die Kapazität pro HBM2-Chip zwischen 1 und 8 GBit betragen. Da bisher bei den Fury-GPUs vier dieser Chips zum Einsatz kamen und auch für die kommenden Polaris- und Pascal-GPUs der Einsatz von vier Chips erwartet wird, könnte die Speicherkapazität dieser neuen Grafikkarten bis zu 32 GB betragen. Dieser maximale Speicherausbau wird auf Gaming-Karten aber kaum notwendig sein und so werden wir bei High-End-Karten vermutlich eher 16 GB sehen, während 32 GB den Workstation-Karten vorbehalten bleiben.

SKHynix und JEDEC spezifizieren HBM2
SKHynix und JEDEC spezifizieren HBM2

Offen ist noch die Frage, bis in welche Preisregion sowohl AMD als auch NVIDIA auf HBM2 setzen werden. HBM2 ermöglicht den Einsatz von 2-Hi-Stacks mit einer Kapazität von 1 GBit pro Stack, was eine Gesamtkapazität von nur 1 GB möglich macht (2x 1.024 Bit x 4 Chips) - sozuagen den Mindestausbau beschreibt. Neben der Speicherkapazität spielt aber auch die Speicherbandbreite eine wichtige Rolle und auch diese wird mit HBM2 weiter verbessert. Dazu wird der Takt von 500 auf 1.000 MHz angehoben. Bei einem weiteren 1.024 Bit breiten Speicherinterface pro Stapel bedeutet dies eine schlichte Verdopplung der Speicherbandbreite – während die Fiji-GPUs demnach noch mit HBM bei 512 GB pro Sekunde arbeiten, können zukünftige GPUs auf 1.024 GB pro Sekunde kommen.

Zusammenfassend kann festgehalten werden, dass HBM2 den Grafikkartenherstellern eine doppelt so hohe Speicherbandbreite bei bis zu achtfacher Speicherkapazität zur Verfügung stellt. Die Spannung verbleibt bei 1,2 V. AMD hat bereits Erfahrungen mit HBM sowie der Unterbringung auf einem Interposer gesammelt. Aus technischer Sicht sind die verwendeten Technologien eine Herausforderung für die Hersteller, aber auch sehr interessant, so dass wir uns dem Thema in einem gesonderten Artikel angenommen haben.

SKHynix und JEDEC spezifizieren HBM2
SKHynix und JEDEC spezifizieren HBM2

Social Links

Ihre Bewertung

Ø Bewertungen: 0

Tags

Kommentare (49)

#40
customavatars/avatar220193_1.gif
Registriert seit: 29.04.2015

Banned
Beiträge: 965
Trotzdem gibt es keine Verdoppelung!
Es wird mehr Speicher nutzbar sein, aber nie der doppelte Speicher!
#41
Registriert seit: 18.10.2007

Hauptgefreiter
Beiträge: 214
Zitat ELKINATOR;24235198
Trotzdem gibt es keine Verdoppelung!
Es wird mehr Speicher nutzbar sein, aber nie der doppelte Speicher!

Macht ja auch irgendwie keinen Sinn einer GPU den kompletten Speicher zugunsten einer Anderen zu nehmen...Wäre möglich bei 2 Karten ohne CF/SLI,aber alles an Daten durch den PCIe / der SLI-Brücke zu lutschen?
#42
customavatars/avatar191989_1.gif
Registriert seit: 12.05.2013

Vizeadmiral
Beiträge: 6931
Den Zweiten Satz von dir verstehe ich überhaupt nicht?

Fakt ist dass auch bei SRF beide Karten die Texturen usw. im Speicher haben müssen, welche für die jeweiligen Bildbereiche benötigt werden. Das haben damals auch so ziemlich alle Hardwareseiten geschrieben, dass sich der Nutzbare Speicher so gesehen zwar Addiert, aber man dennoch nicht doppelt so viel Speicher nutzen kann!

Aber bei SFR stelle ich mir richtig mieses Tearing oder Input Laggs vor... Wenn Karte 1 den oberen Bild bereich Fertig hat und Karte 2 den unteren Bereich noch nicht... Ohne FreeSync / G-Sync wird SFR nicht nutzbar sein denke ich!
#43
customavatars/avatar220193_1.gif
Registriert seit: 29.04.2015

Banned
Beiträge: 965
Naja, da sollte man einfach abwarten bis eine Spiel das ganze unterstützt.
Bringt NIX jetzt darüber zu spekulieren.

Ist ja noch nichtmal sicher ob überhaupt viele Spiele SFR unterstützen werden.
#44
Registriert seit: 03.11.2006
Bruneck (Südtirol)
Vizeadmiral
Beiträge: 7135
8 GB HBM2 Speicher sollte nicht billig sein und erst der Fury X als Ersatz dienen.
Somit kann wohl ausgegangen werden dass jener Ersatz nicht vor August/ September 2016 kommt.
Jene Chips welche zur Cebit/ April wohl releast werden sollen vor Allem die R9 390 ersetzen mit extrem gutem Verbrauch und Neuester Technik.
Bis die Fury Serie ersetzt wird, kann gut und locker halbes Jahr dauern.
#45
customavatars/avatar191989_1.gif
Registriert seit: 12.05.2013

Vizeadmiral
Beiträge: 6931
Ich nehme sehr stark an das sie wieder auf das ursprüngliche Namenskonzept der 200er Serie zurück kommen. Die Fury / Nano Serie war doch nur als Abgrenzung von den Rebrands.

August sehe ich als realistischen Termin für die High End Karte 490X? (Greenland?) mit 8GB HBM2. Und weil ich meie HD7950 nicht mehr lange aushalte kauf ich mir beim nächsten schwachen Moment ne Nano...
#46
customavatars/avatar12016_1.gif
Registriert seit: 21.07.2004
Wien
Flottillenadmiral
Beiträge: 5849
@Topic

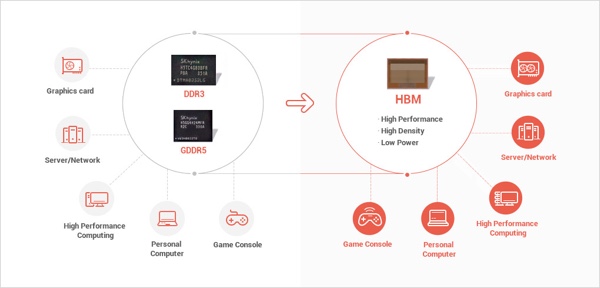

Nett zu sehen auf der ersten Grafik daß (nicht überraschend) die Zukunft für HBM(2) nicht nur für Grafikkarten sondern auch für Server, HPC, Desktop Computer und Konsolen gesehen wird. Freue mich schon auf die ganzen Produkte denn damit kann man gezielt bestimmt einiges an Leistung erzielen.
