Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

be quiet! Power Zone 650W

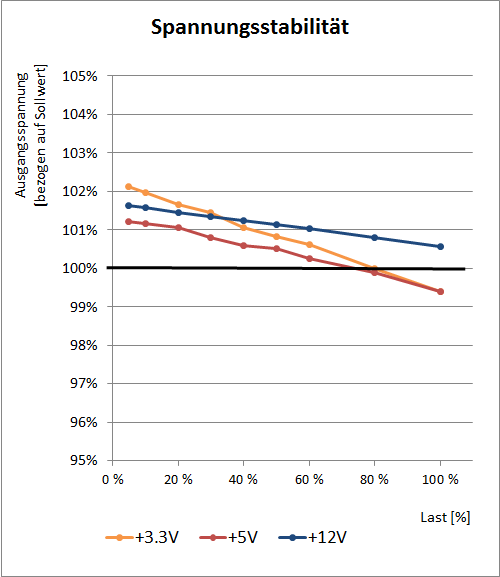

spannung

Das be quiet! Power Zone 650W zeigt für ein Mittelklasse-Netzteil vergleichsweise gute Werte. Der Spannungseinbruch hin zu Volllast beträgt auf den Nebenspannungen 3,3 und 5 Volt akzeptable 2,7 bzw. 1,8 Prozent. Auf der 12V-Seite sieht die Lage besser aus, denn hier bewegt sich das be quiet! Power Zone 650W mit einem Spannungsabfall von nur 1,1 Prozent auf hohem Niveau.

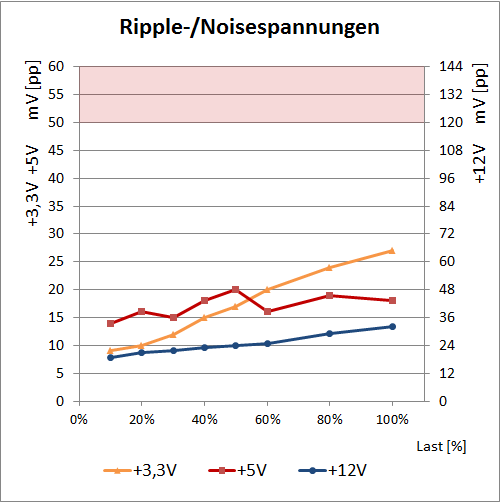

ripple

Bei den Ripple-/Noise-Spannungen sieht die Lage ebenfalls erfreulich gut aus. Auf 3,3 Volt und 5 Volt werden 18 mV(pp) bzw. 27 mV(pp) erreicht, was vergleichsweise niedrige Werte sind und die auch angenehm weit vom erlaubten Maximum von 50 mV(pp) weg liegen. Auf 12 Volt erreicht das be quiet! Power Zone 650W maximal 32 mV(pp), was nur knapp ein Viertel des zulässigen Maximalwertes entspricht. In Sachen Spannungsstabilität und Ripple-/Noisespannungen liefert das be quiet! Power Zone 650W für ein Mittelklasse-Netzteil eine sehr gute Performance ab.
