[Sammelthread] WaKü-Fotos

[Neo52]

so richtig komme ich mit Deiner Zeichung nicht klar
Kannst Du mal bitte die Flussrichtung kennzeichnen?

Interessantes Konzept auf jeden Fall, aber als erstes musst Du mal das Mo-Ra-Schild rumdrehen
Ich erkenne bei mir gerade nicht so richtig, ob das genietet oder geschraubt ist



[Rate]

Servus,

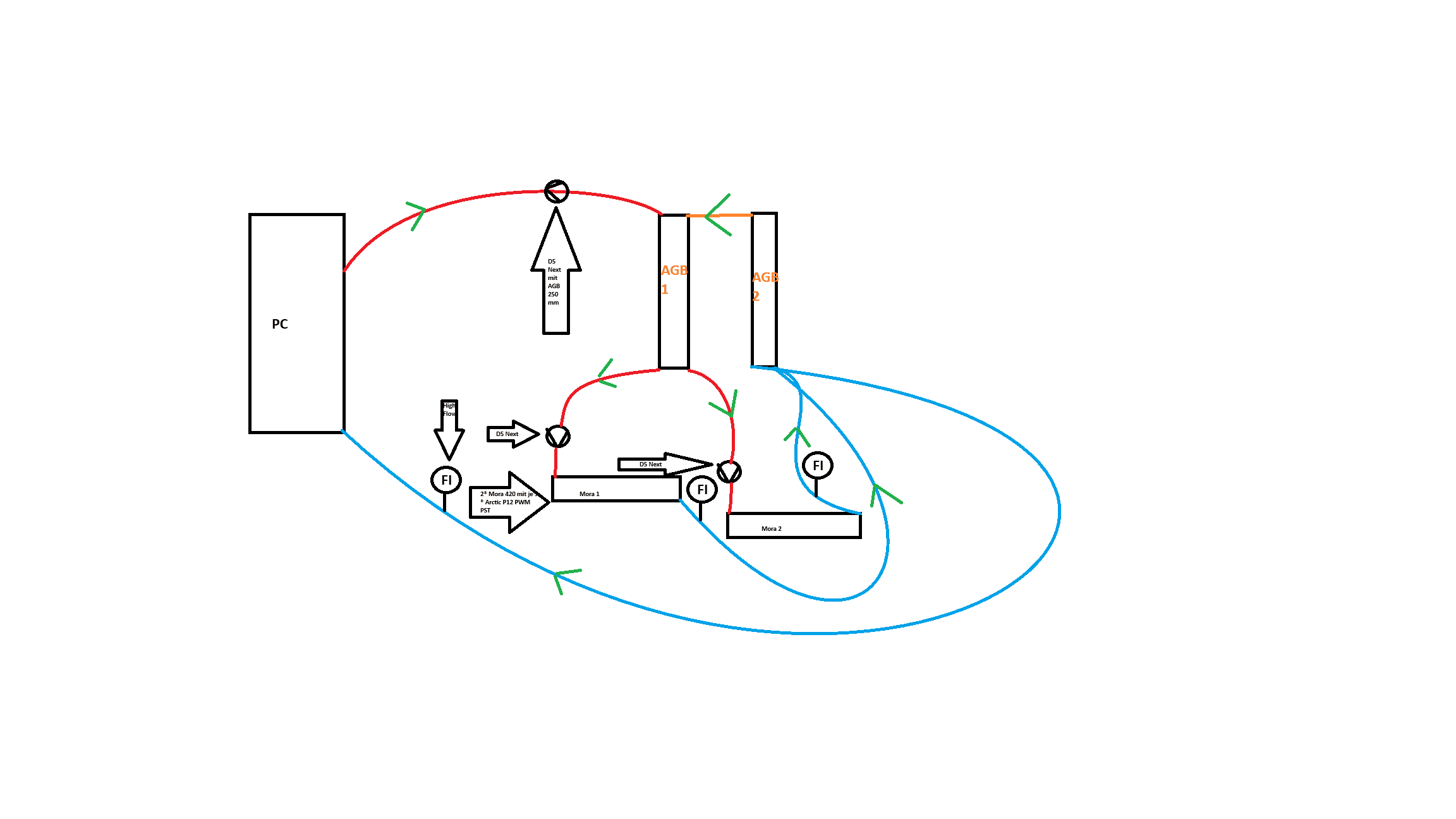

ich habe mal in Grün die Flussrichtung eingezeichnet.

Mir ist auch aufgefallen das die Pumpe und der Durchfluss-Sensor welche für den PC zuständig sind verstauscht eingezeichnet sind.

Beitrag automatisch zusammengeführt: 27.07.2025

Die Schilder der MoRa´s sind genietet.
Nein die werde ich jetzt nicht umdrehen :-D.
Damit kann ich leben.



[der Horst]

Also verständlich ist das schon. Aber welchen Effekt erhoffst du dir? Oder gibt es gar messbare Vorteile? Letzteres wage ich zu bezweifeln. Ich würde das ganze ja seriell betreiben. Pumpenposition mal außen vor. Ich bin ein Fan von einem Pumpenblock. Lässt sich einfacher entkoppeln als drei einzelne. In meinem vorherigen Gehäuse waren z.B. 3 DDC mit Phobya tops miteinander verschraubt und über 4 Gummifüße entkoppelt. Da brauchte es auch keine Stahlplatte dazu, weil die 3 Pumpen mit den Tops schon um die 3kg hatten. Aktuell sitzt davon eine im "Gehäuse" hängend am Schlauch. Die beiden anderen werden demnächst mit dem externen Radiatoren eingebunden. Wobei ich da noch am grübeln bin, die interne auch mit zu den beiden anderen zu packen. Dann wären in Kopfhöhe nur noch 8 Lüfter.



[Rate]

Naja der Effekt ist ja hier klar. Kühlung der Grafikkarte und des Prozessors.

um hier auf die Vorteile ein zu gehen, müsste ich wissen auf was du dich hier Beziehst.



[BudSpencer]

Servus,
ich habe mal in Grün die Flussrichtung eingezeichnet.

Mir ist auch aufgefallen das die Pumpe und der Durchfluss-Sensor welche für den PC zuständig sind verstauscht eingezeichnet sind.

Beitrag automatisch zusammengeführt: 27.07.2025

Die Schilder der MoRa´s sind genietet.
Nein die werde ich jetzt nicht umdrehen :-D.
Damit kann ich leben.

Hi, ich habe den Thread nicht gelesen. Habe aber gerade vier MoRa3-420 und 5 DDC + 2 VPP in Serie über 2 Stockwerke mit 9 Liter DP-Ultra im Einsatz. Ich kann folgendes mitteilen: verteile die Pumpen gleichmäßig vor und hinter den größten Widerstand (CPU + GPU). Viele meinen das sei egal im Kreislauf, aber bei mir hat's vom saugenden Unterdruck einen 16/10 Schlauch zusammengedrückt. Mehr als 4 Pumpen lohnt nicht.
Ich habe mit 2 Pumpen ca. 200 Liter. Mit 4 Pumpen 300 und mit 7 Pumpen sind es 400 l/h.

Parallelbetrieb ist noch viel mehr Clusterfuck
Ich würde es sein lassen. Auch wenn Du mehr Performance rausholen kannst. V.a. wenn man "nur" zwei MoRa hat lohnt es nicht.

Edit: zwei MoRa sind im Keller (im Sommer laufen hier die Lüfter) und zwei in meinem Büro (im Winter laufen hier die Lüfter)

Edit 2: wenn Du mehr Leistung als zwei aktive MoRa3 420 haben möchtest - hol Dir einen dritten. Das ist weniger nervig als zwei Kreisläufe.
Ach ja und für 2 Kreisläufe solltest schon 2x 2 Pumpen haben wegen Redundanz (ja das sehen viele hier anders).



[der Horst]

Naja, der Effekt ist ja hier klar. Kühlung der Grafikkarte und des Prozessors.

Um hier auf die Vorteile ein zu gehen, müsste ich wissen auf was du dich hier Beziehst.

Rein um den "Vorteil" des Kreislaufes. Normal würde man ja schlicht alles in Reihe betreiben. Auch mit den grünen Pfeilen werd ich grad nicht ganz schlau draus. Vll. ist es aber auch schon zu spät heute.
Sieht für mich aus als würdest du PC-Kreislauf mit Kühlungskreislauf mischen.



[KampFKeksS]

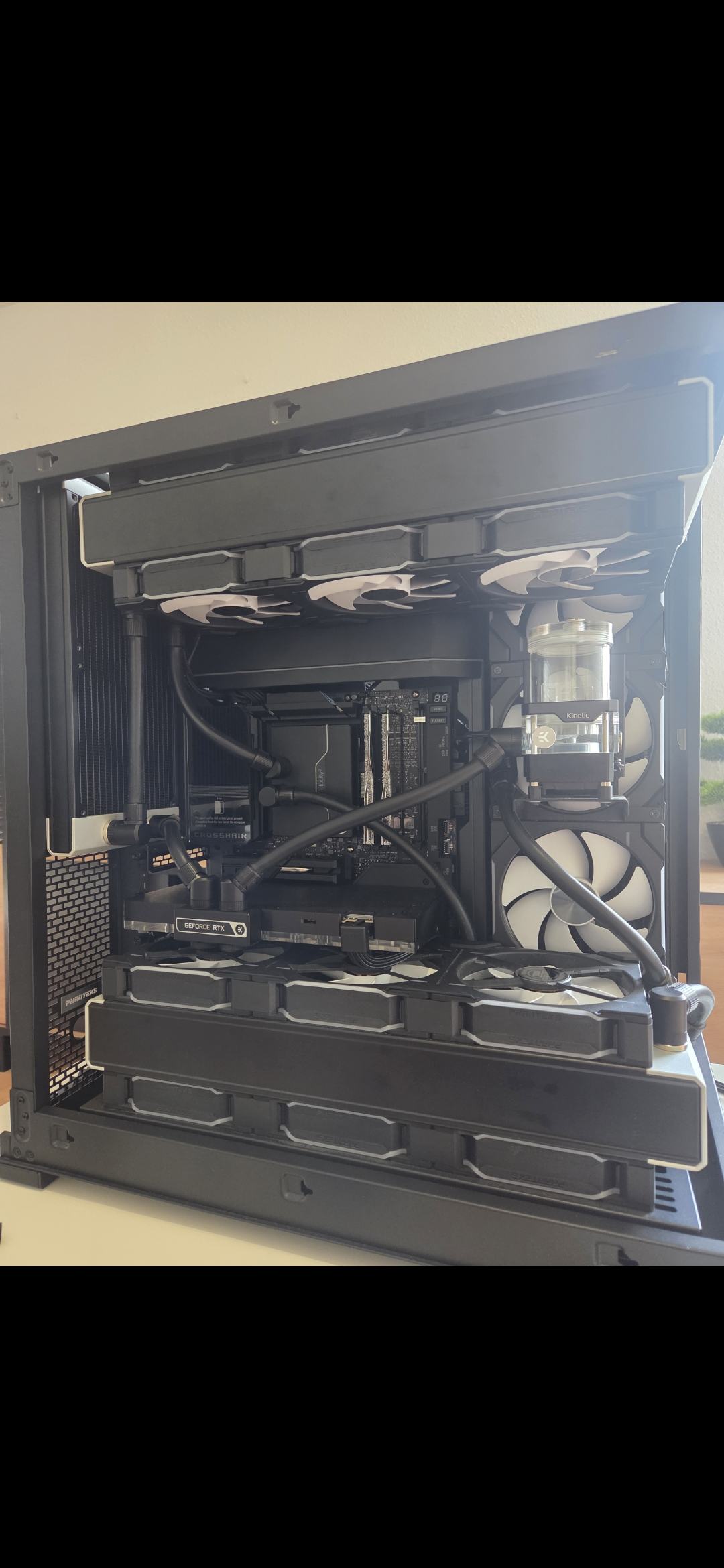

Bald bin ich durch, fehlt nur noch das Wasser



[der Horst]

Bald bin ich durch, fehlt nur noch das Wasser

Oha, da kann sich EK ja glücklich schätzen. Hoffe es wird dir leise genug mit dem Radiator Sandwich. Btw. hat der an der Rückseite auch Lüfter? Falls die nach außen pusten, würde ich die 3 neben dem Mainboard noch drehen. Alles in allem gefällt mir das schlichte schwarz mit den paar weißen Akzenten sehr gut eigentlich.



[Rate]

Rein Theoretisch hat man mit einer Parallelen Anordnung mehr Leistung auf die verwendete Fläche, da sich das Delta-T erhöht.
Ob sich dies bei dieser Kreislaufgröße bemerkbar in Bezug auf die Leistung des Prozessors und der Graka macht kann ich nicht sagen, da ich dieses System noch nicht mit den 2 Mora´s in Reihe betrieben habe.

Ich gehe aber mal stark davon aus das die Messergebnisse marginal sind.
Ich nenne das Enthusiasmus



[der Horst]

Rein Theoretisch hat man mit einer Parallelen Anordnung mehr Leistung auf die verwendete Fläche, da sich das Delta-T erhöht.
Ob sich dies bei dieser Kreislaufgröße bemerkbar in Bezug auf die Leistung des Prozessors und der Graka macht kann ich nicht sagen, da ich dieses System noch nicht mit den 2 Mora´s in Reihe betrieben habe.

Ich gehe aber mal stark davon aus das die Messergebnisse marginal sind.
Ich nenne das Enthusiasmus

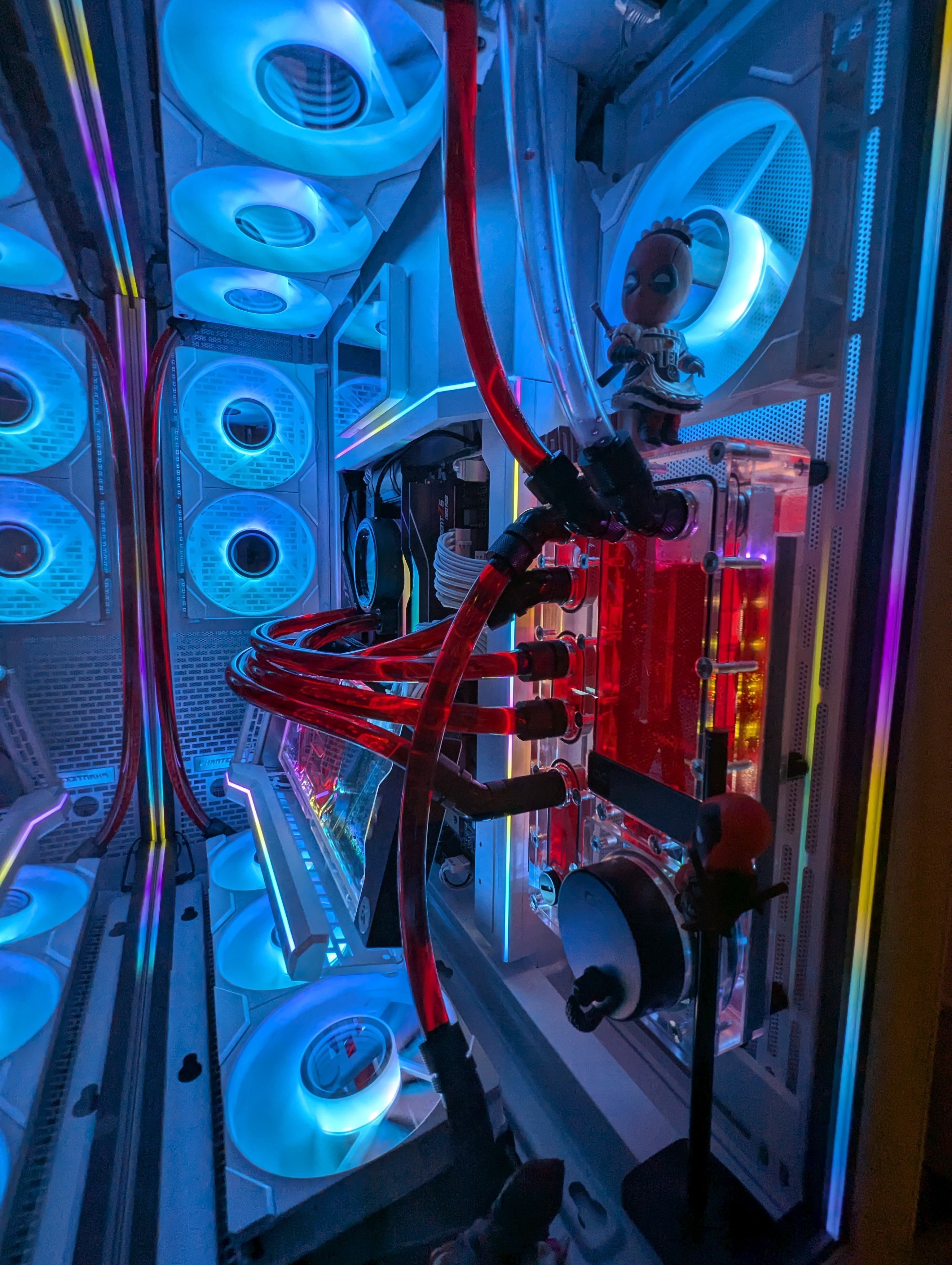

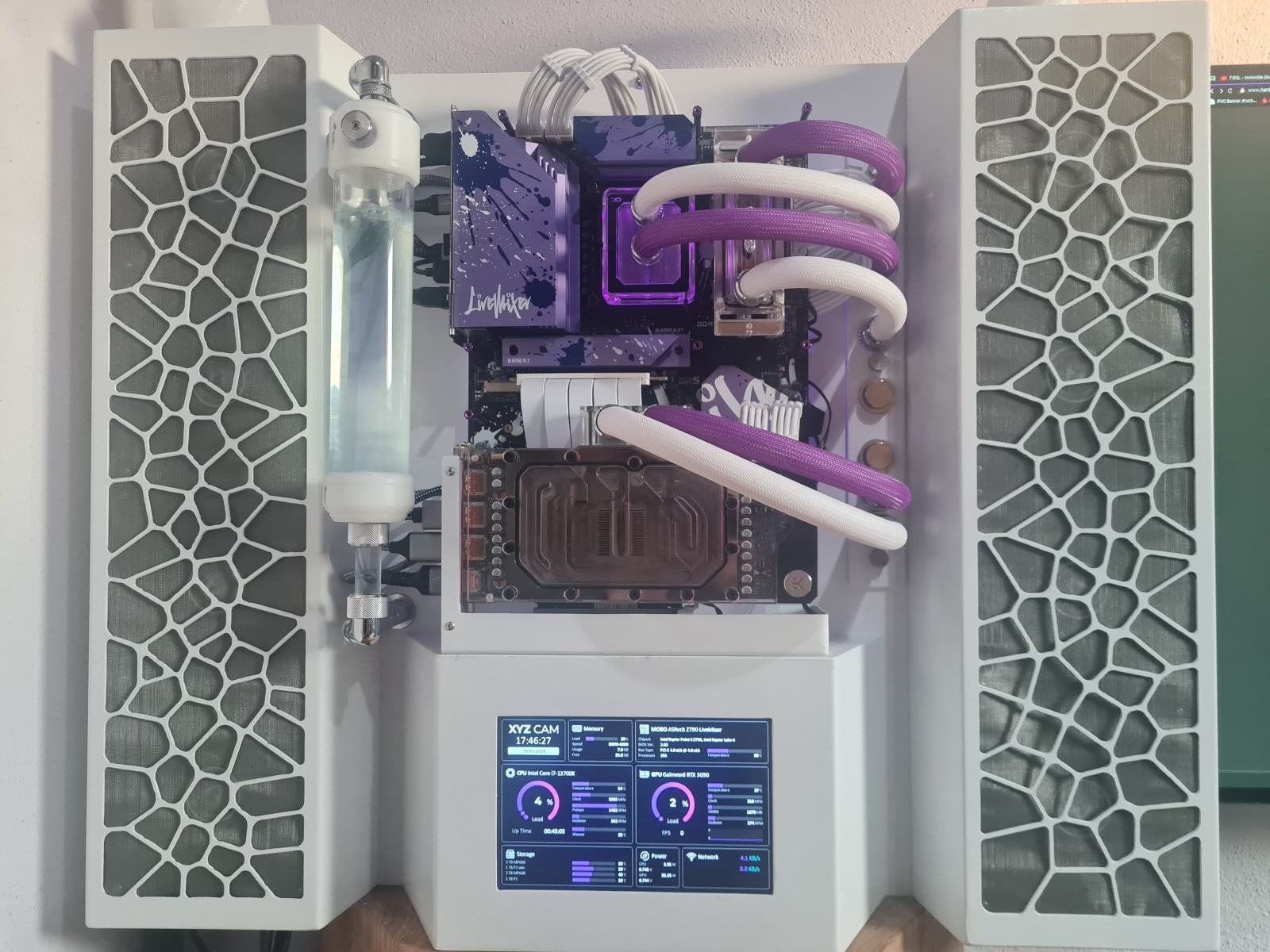

bei meinem externen Setup werden auch 4x560 parallel durchströmt. Allerdings mische ich nicht PC Wasser und Radiator Wasser im AGB, sondern es geht seriell durch. Ist aber noch nicht 100%fertig. Sind dann gesamt 6x560er mit P14-PWM-PST.
Überlege noch ob ich nur 4Pin Molex raus lege, nen quadro/octo einmal einrichte für die 16 Lüfter und 2-3 DDC oder ob ich 2x PWM und ein externes Netzteil nehme... Da 4Pin Molex einfacher ist, werde ich erstmal das versuchen. Quadro/Octo einmal mit langem USB kabel einrichten sollte ja reichen. Zielwassertemperatur 30°. Nächster Schritt wäre dann wohl Klimagerät. Aber wozu hat man denn sonst das Dach voll
Edit: Bilderfred
Demnächst möchte ich noch einen weißen Überzieher für die Kühler drucken. Speziell die 3090 mit dem EK Block passt mir noch nicht recht zum Rest.



[Rate]

bei meinem externen Setup werden auch 4x560 parallel durchströmt. Allerdings mische ich nicht PC Wasser und Radiator Wasser im AGB, sondern es geht seriell durch. Ist aber noch nicht 100%fertig.
Überlege noch ob ich nur 4Pin Molex raus lege, nen quadro/octo einmal einrichte für die 16 Lüfter und 2-3 DDC oder ob ich 2x PWM und ein externes Netzteil nehme... Da 4Pin Molex einfacher ist, werde ich erstmal das versuchen. Quadro/Octo einmal mit langem USB kabel einrichten sollte ja reichen. Zielwassertemperatur 30°. Nächster Schritt wäre dann wohl Klimagerät. Aber wozu hat man denn sonst das Dach voll

Bei mir werden die 18 Lüfter mit einem Octo betrieben. Dieser wird mit 4-Pin Molex versorgt und per USB angesteuert. Die Überlegung eines Externen Netzteils hatte ich auch mal ist aber bei diesem minimalen Stromverbrauch nicht notwendig.



[der Horst]

Bei mir werden die 18 Lüfter mit einem Octo betrieben. Dieser wird mit 4-Pin Molex versorgt und per USB angesteuert. Die Überlegung eines Externen Netzteils hatte ich auch mal ist aber bei diesem minimalen Stromverbrauch nicht notwendig.

Geht mir mehr um den Weg. sind ca 3 Meter. Hab schon Kabel für die Molex Verlängerung da Ist zwar auch auf Kante berechnet, aber 2,5mm² sollten reichen. Komm nur aktuell nicht rum. War wohl bisher nicht heiß genug im Jahrhundertsommer. Die Luftfeuchtigkeit macht mir pers. wesentlich mehr zu schaffen als dem PC



[fucata]

Ist zwar auch auf Kante berechnet, aber 2,5mm² sollten reichen.

Ja, reicht dicke. Auch 1,5 mm² reichen.



[BudSpencer]

bei meinem externen Setup werden auch 4x560 parallel durchströmt. Allerdings mische ich nicht PC Wasser und Radiator Wasser im AGB, sondern es geht seriell durch. Ist aber noch nicht 100%fertig. Sind dann gesamt 6x560er mit P14-PWM-PST.
Überlege noch ob ich nur 4Pin Molex raus lege, nen quadro/octo einmal einrichte für die 16 Lüfter und 2-3 DDC oder ob ich 2x PWM und ein externes Netzteil nehme... Da 4Pin Molex einfacher ist, werde ich erstmal das versuchen. Quadro/Octo einmal mit langem USB kabel einrichten sollte ja reichen. Zielwassertemperatur 30°. Nächster Schritt wäre dann wohl Klimagerät. Aber wozu hat man denn sonst das Dach voll
Edit: Bilderfred
Demnächst möchte ich noch einen weißen Überzieher für die Kühler drucken. Speziell die 3090 mit dem EK Block passt mir noch nicht recht zum Rest.

Hammer!

Moment das sieht mir nach 3D Druck aus - hast Du Mutiger Dir den AGB selber gedruckt??



[patrick171]

9070XT Mercury OC - Team Red
Anhang anzeigen 1127485

Team Alphacool. Sind ja scheinbar die einzigen, die noch GPU Kühler herstellen. Aber zeig mal bitte das ganze System.



[Radiant]



[Neo52]

immer wieder einen Blick wert 🥰🥰🥰



[Sensabulatus]

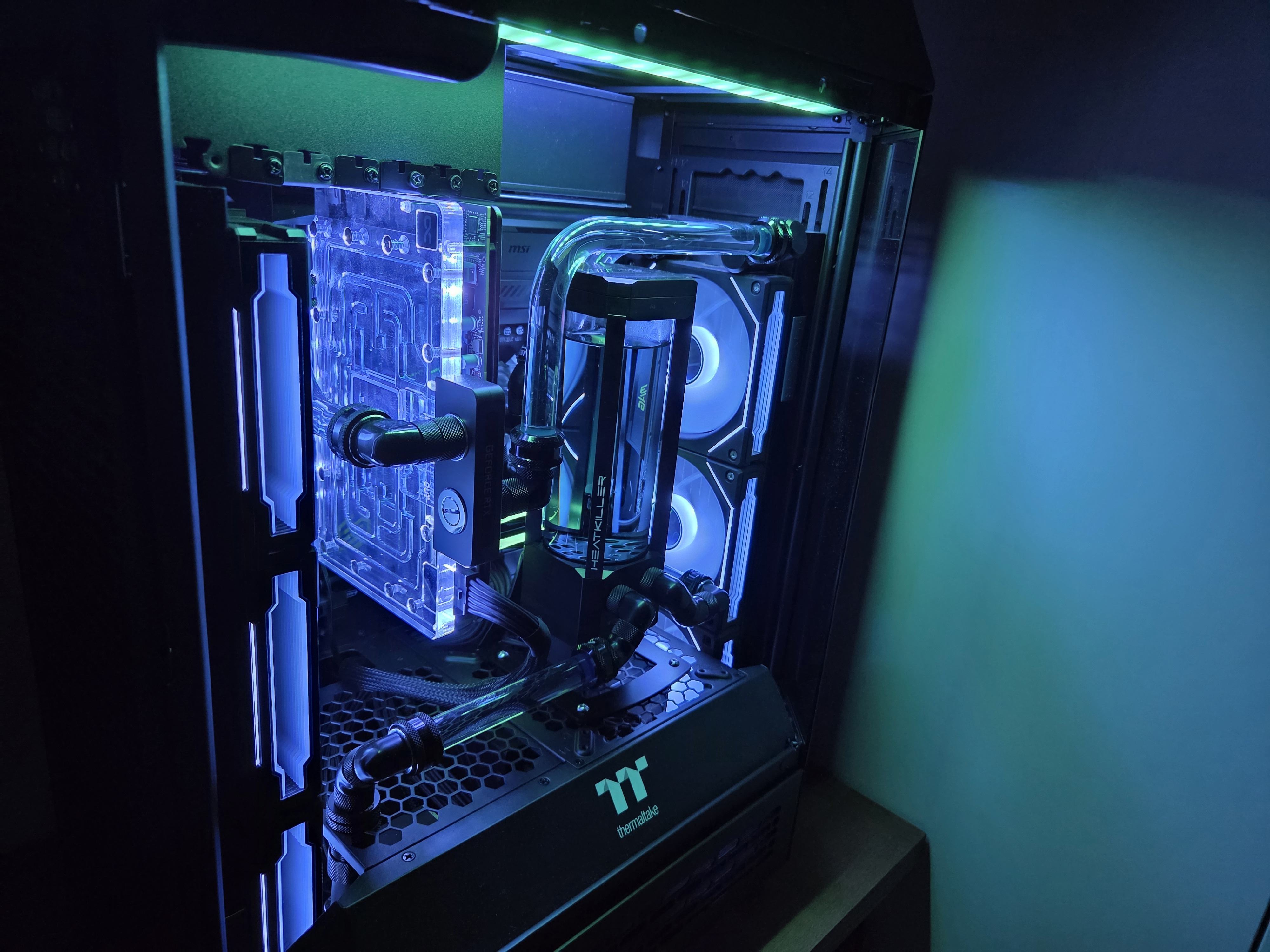

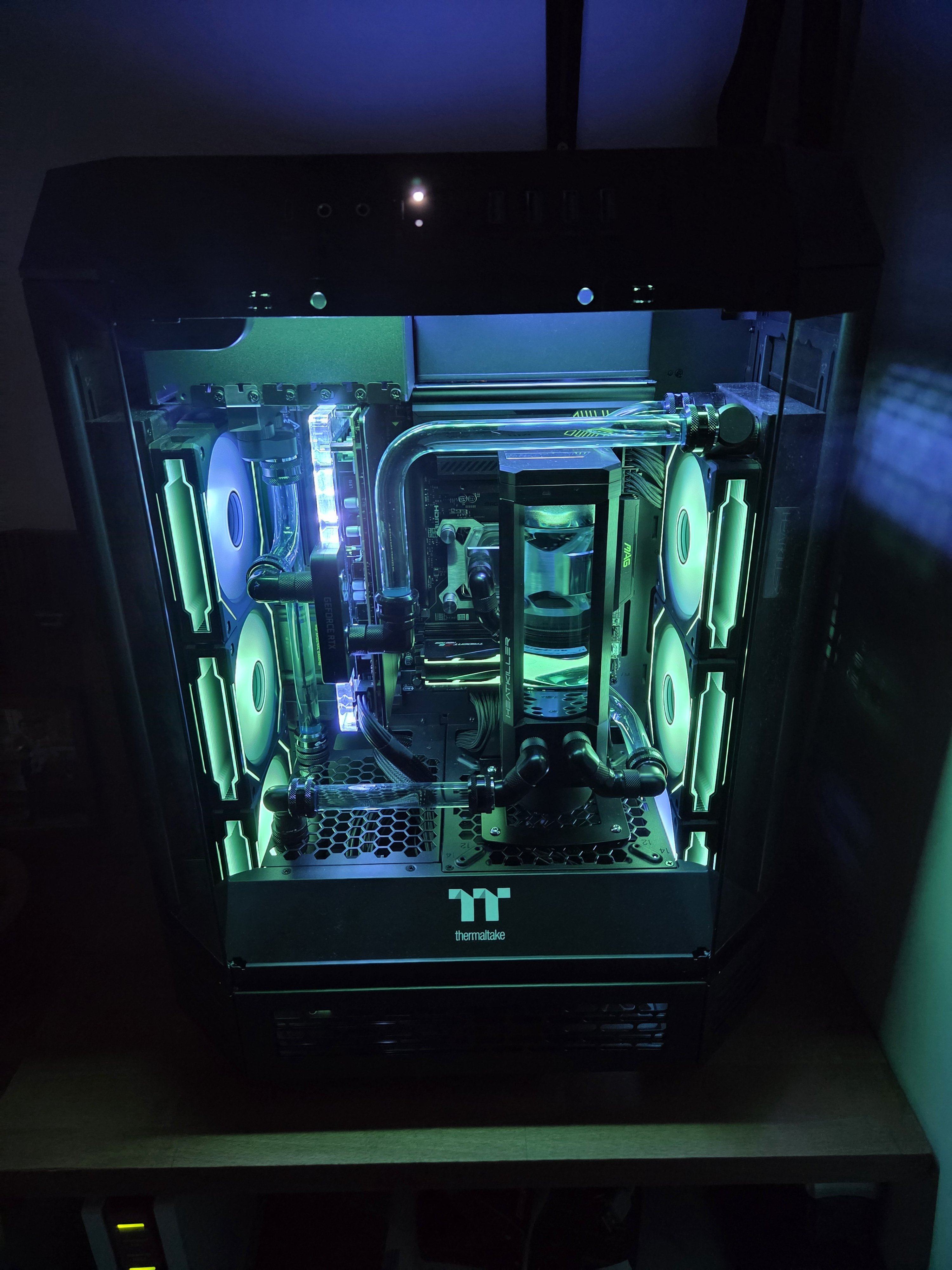

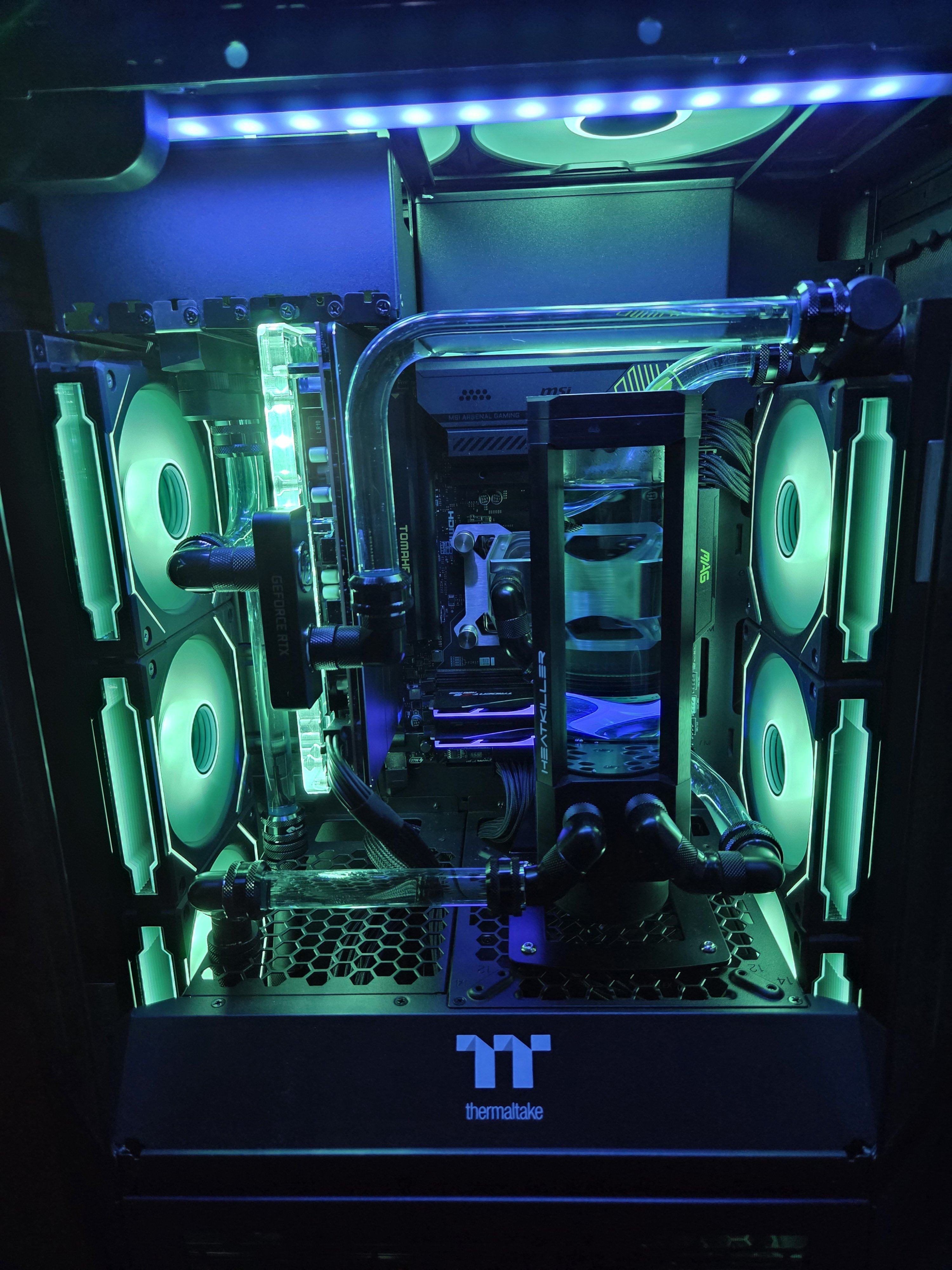

Endlich mein neues Build im Tower 600 fertig gestellt.
War definitiv mein anspruchsvollstes Projekt bisher:

Meine Gedanken zum Tower 600 für eine custom loop:
+ Das Gehäuse lässt sich fast komplett auseinander nehmen
+ Viele moderne "Komfort" Funktionen (z.B. gebündelte Front-IO Anschlüsse, abnehmbare Halterungen für Radiatoren)
+ Alternatives Layout mit gedrehtem Motherboard für ein (fast) einzigartiges Design

- Viel verschenkter, nicht nutzbarer Platz über dem Motherboard
- Nicht wirklich für custom loop ausgelegt, oft fehlt an wichtigen Stellen 1-2 cm
- Radiatoren lassen sich rechts und links nicht wirklich symmetrisch anordnen, der rechte Radiator ist nur an einer Schiene befestigt
- sieht super aus, aber Wartung ist grauenhaft (Mobo-Anschlüsse sind unter dem Deckel und weiteren Lüftern versteckt und schwer erreichbar
- Cutout hinten am Deckel für die Kabel ist viel zu schmal, da musste der Dremel ran...

Fazit:
Mit dem Projekt habe ich es mir etwas viel vorgenommen, die Verschlauchung der extra Pumpe in der unteren Kammer hat mich fast zum Aufgeben gebracht. Das Gehäuse macht es einem zusätzlich durch kaum nachvollziehbare Design-Entscheidungen dann auch nicht leichter. Am Ende bin ich aber mit dem Ergebnis mehr als zufrieden

Bonus:

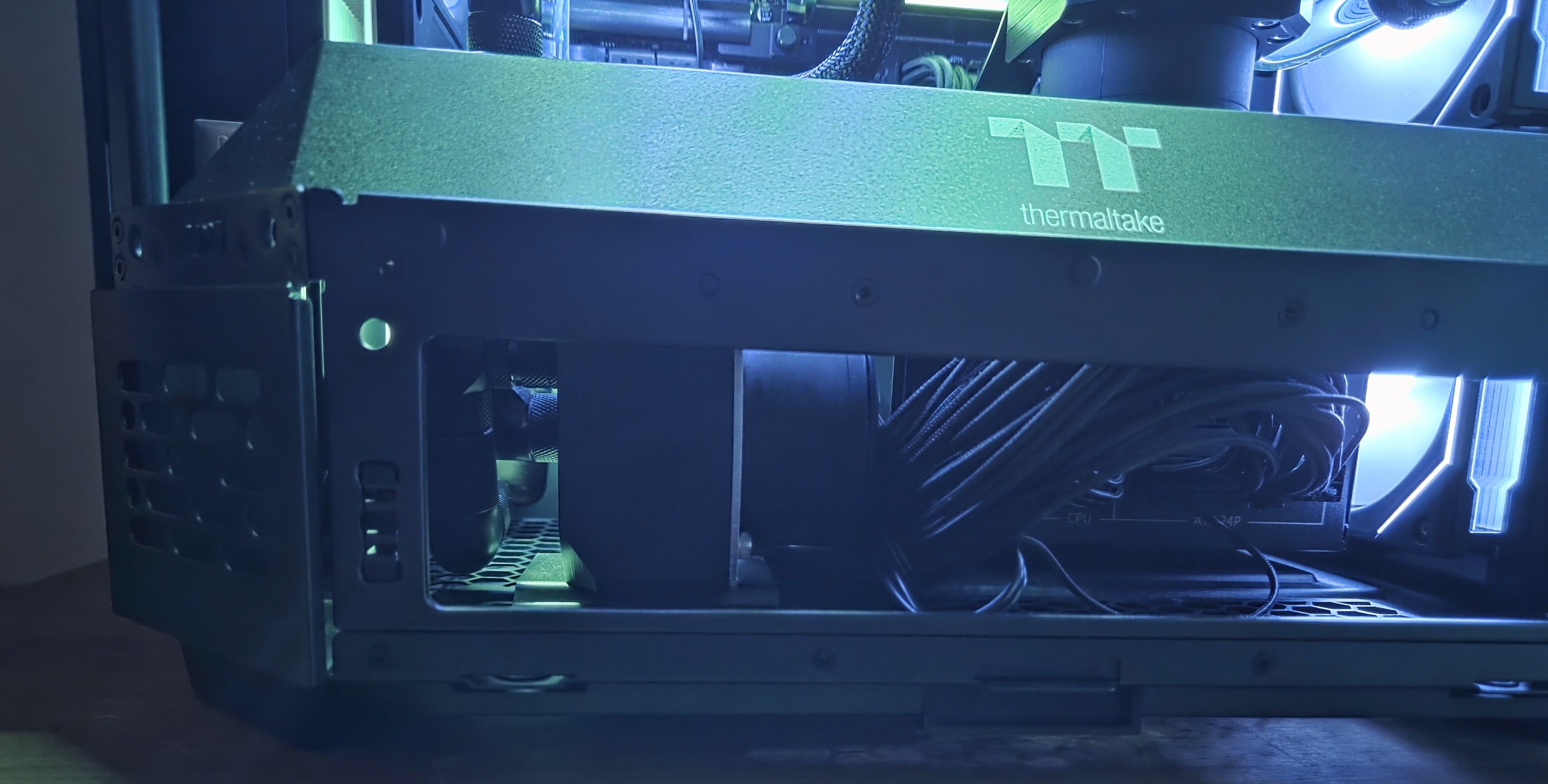

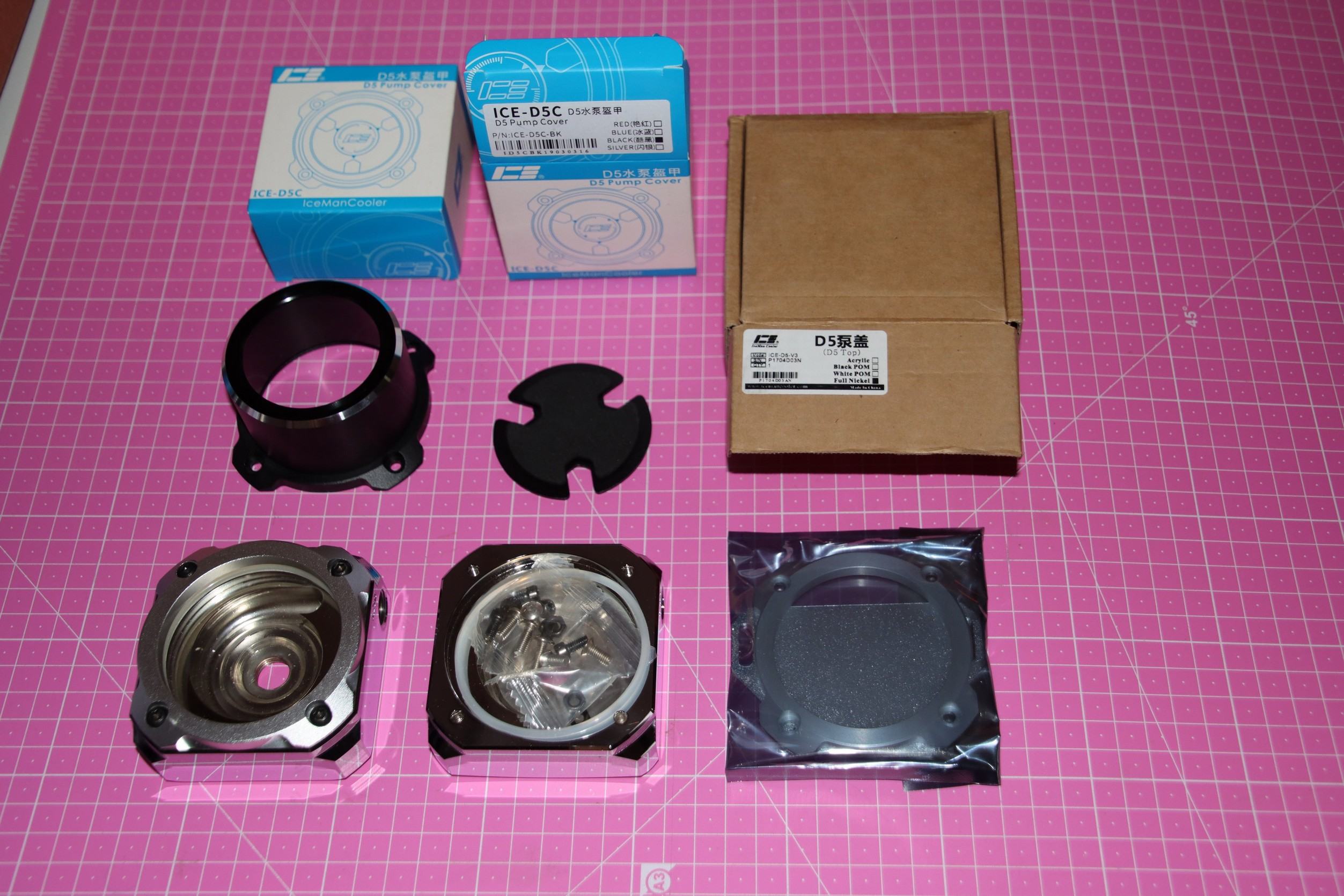

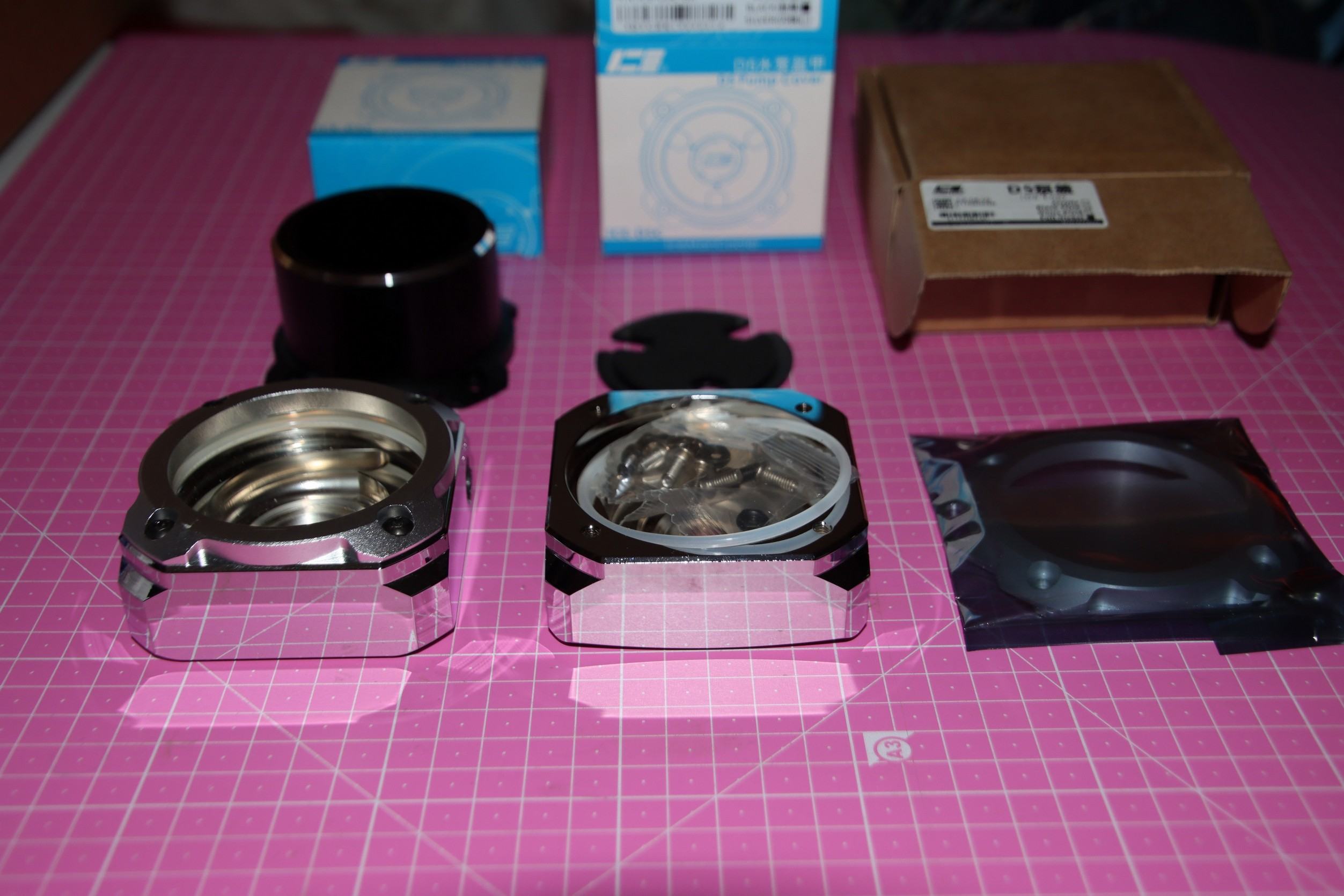

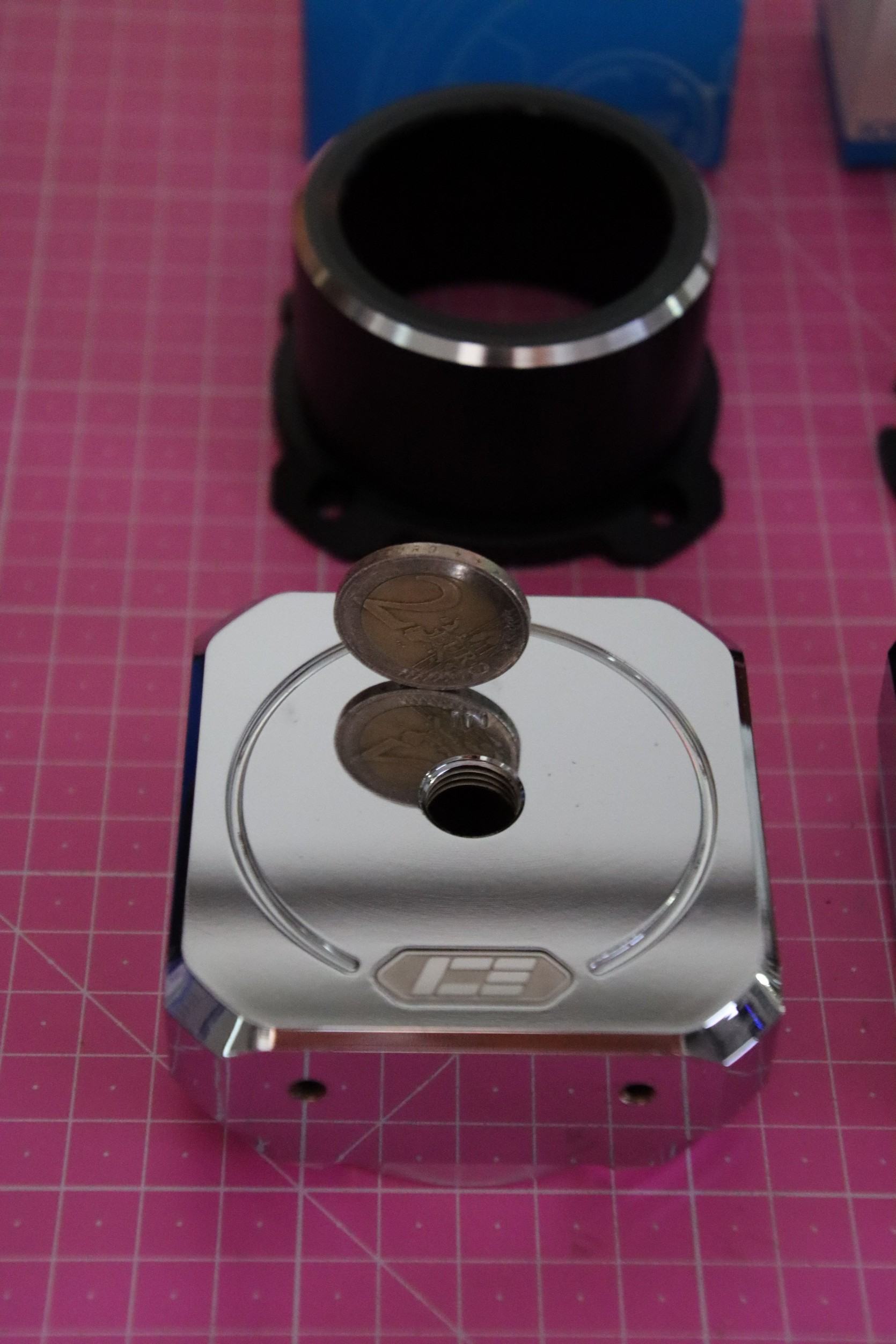

Die Extra D5 Pumpe, die die Arbeitszeit ca. verdoppelt hat...



[veitograf]

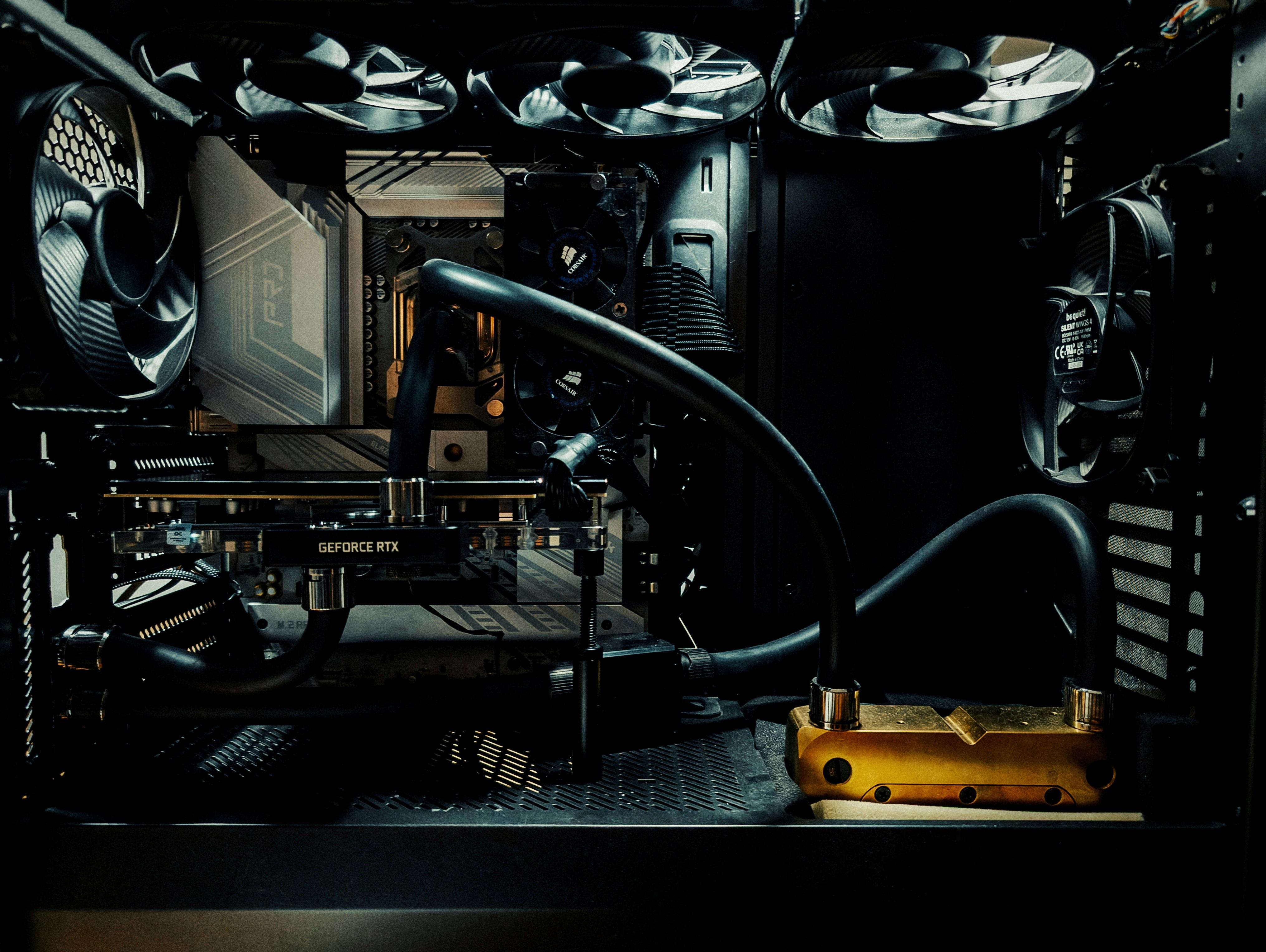

eigentlich alles wie immer, nur das die 3080 ti einer 5080 weichen musste.



[Dampfkanes]

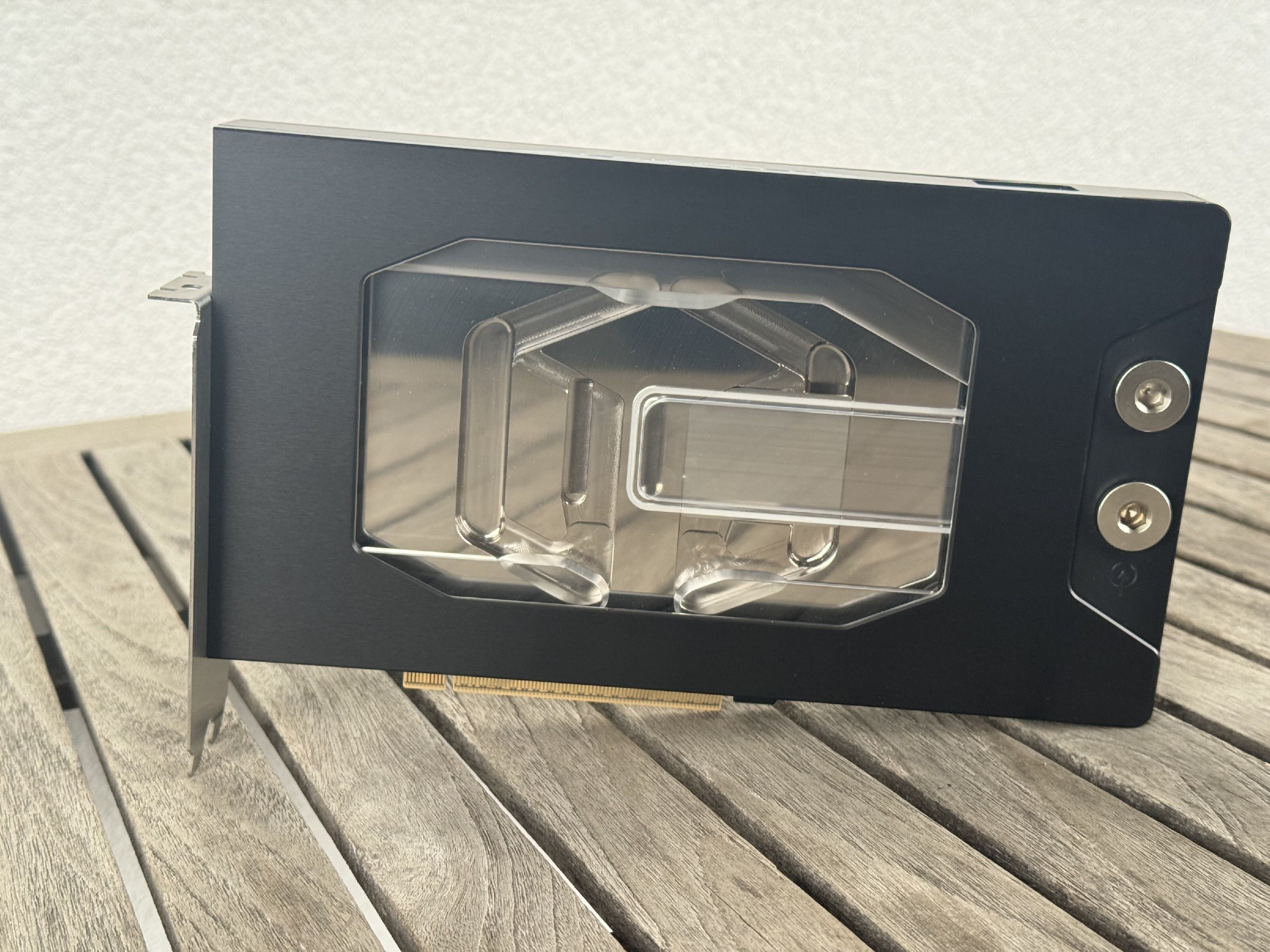

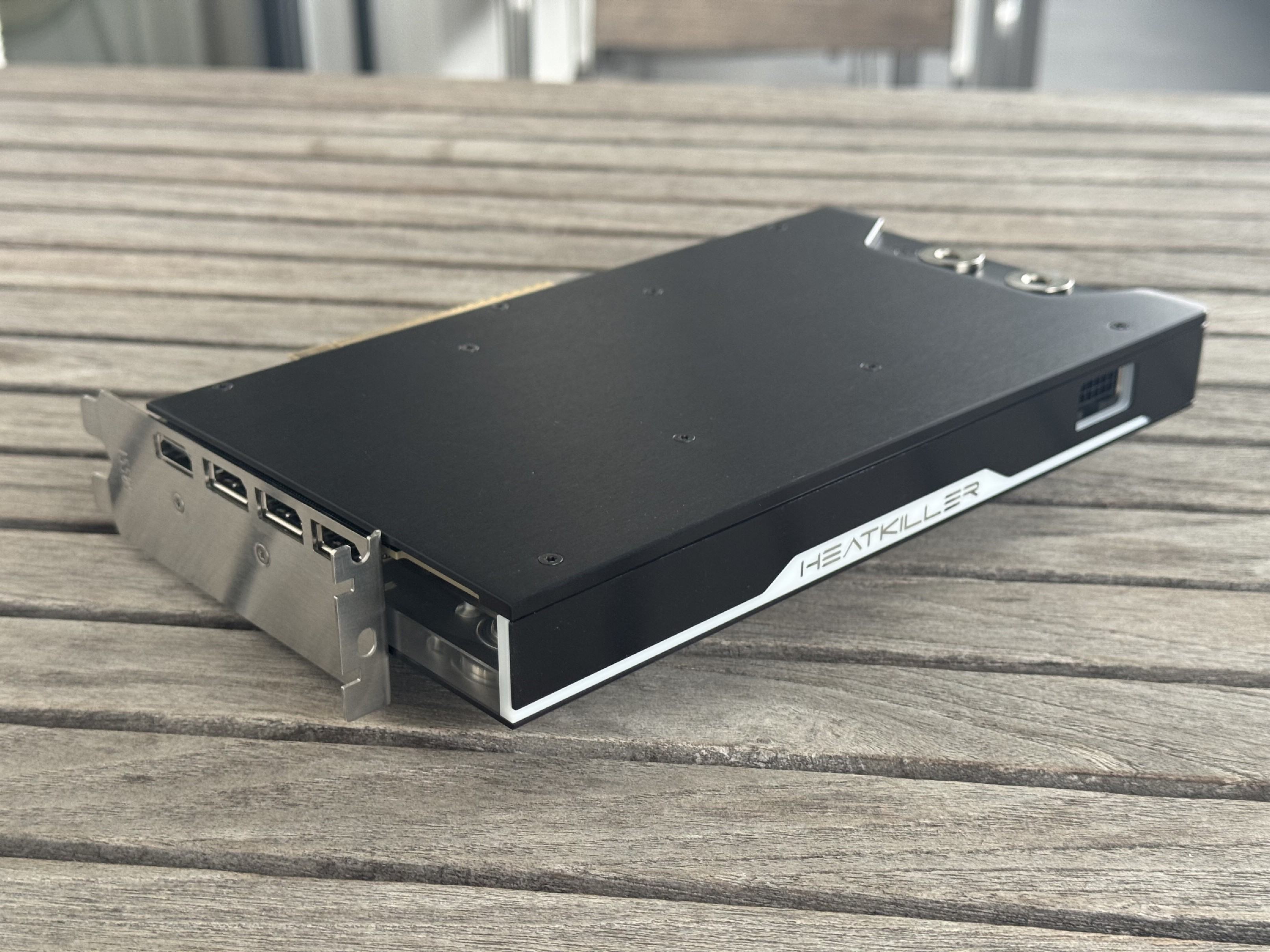

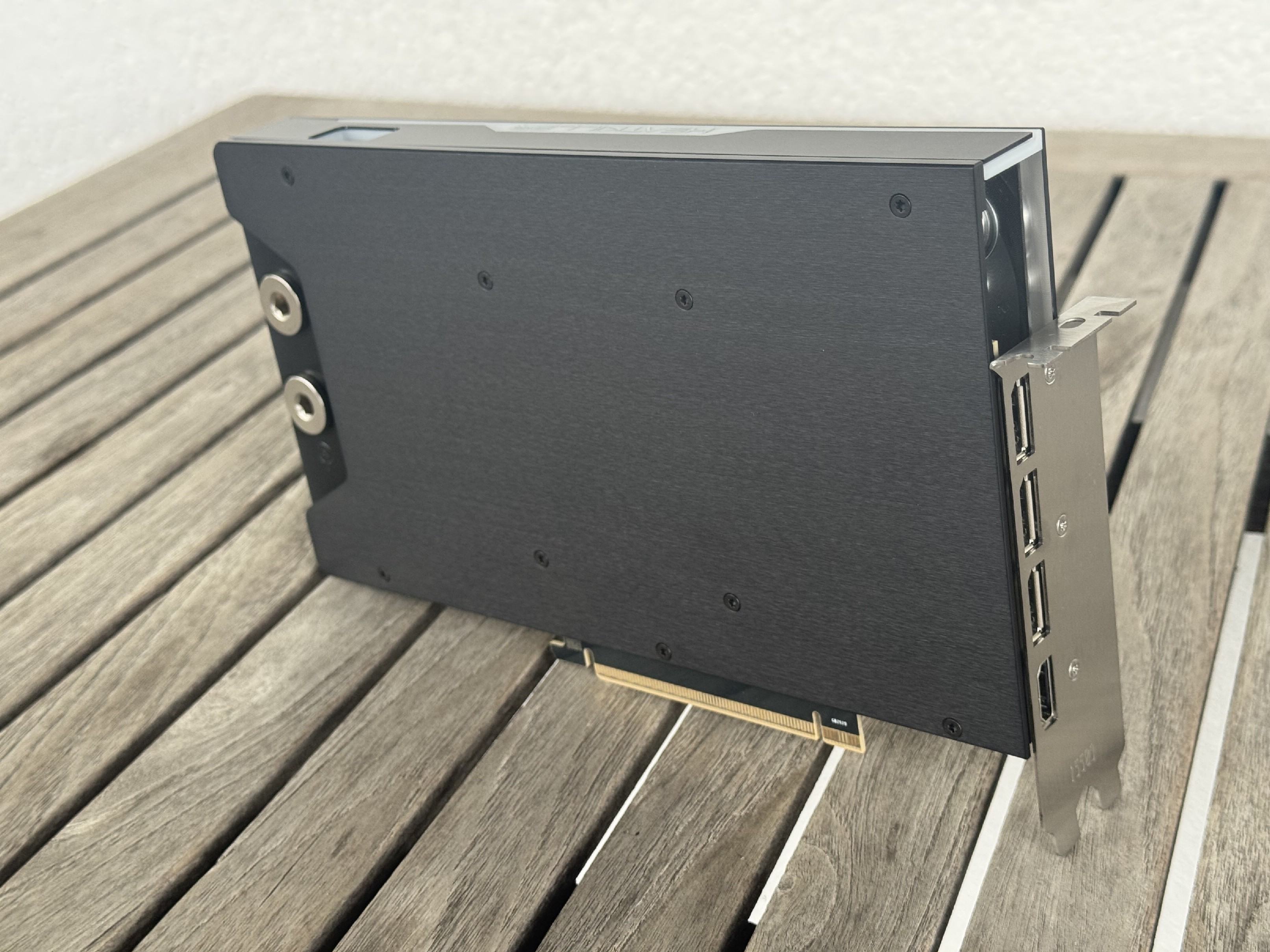

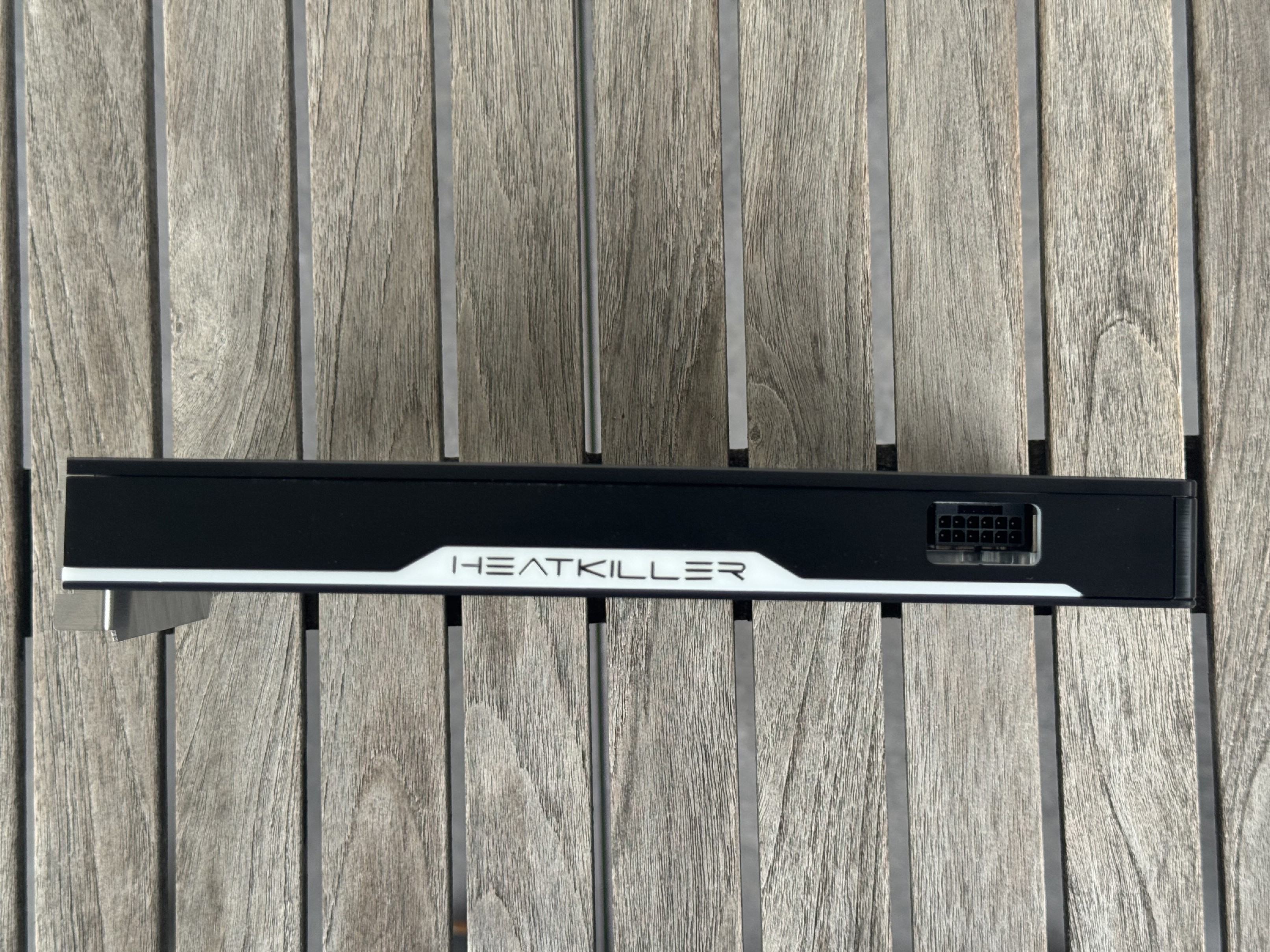

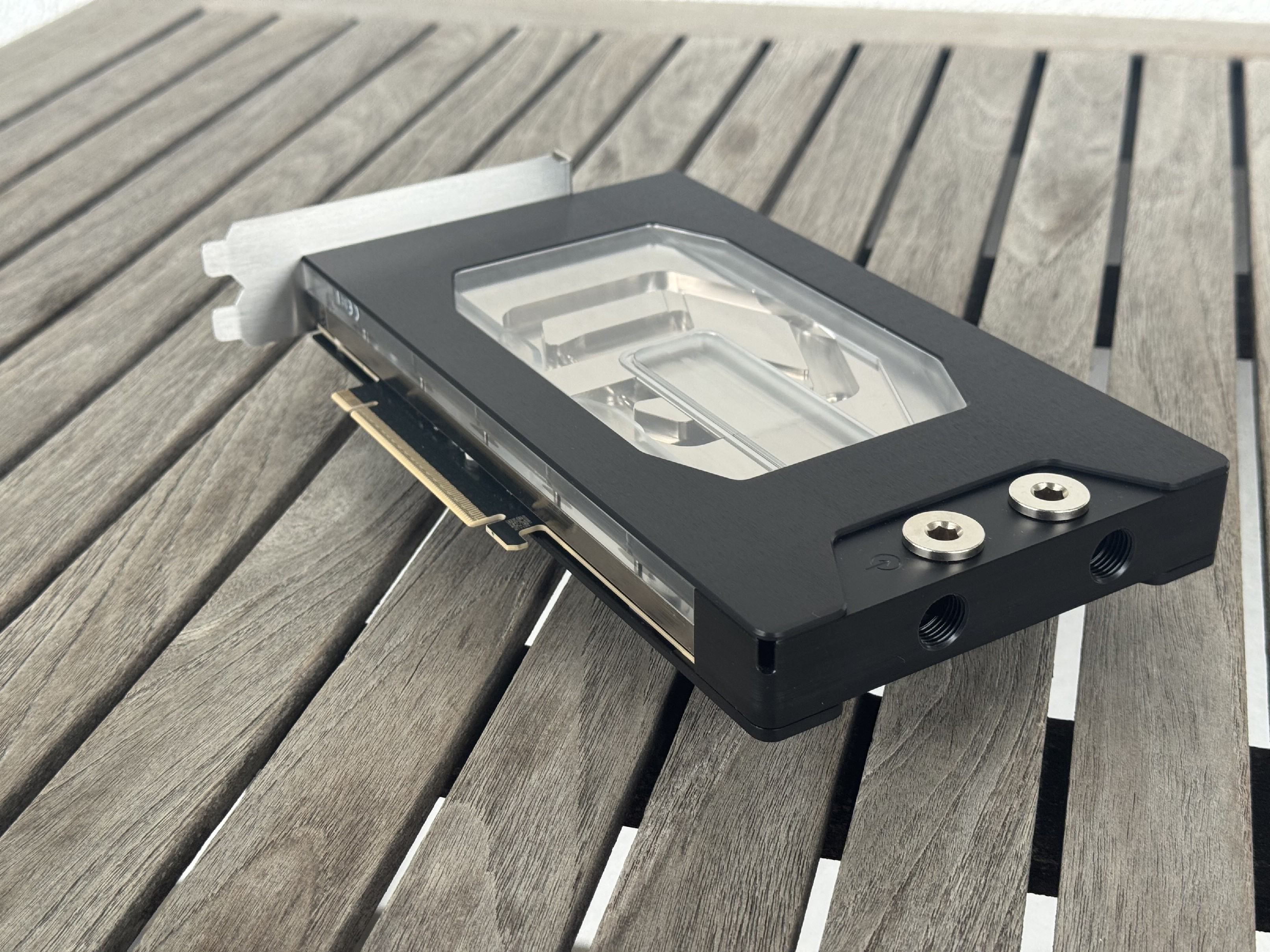

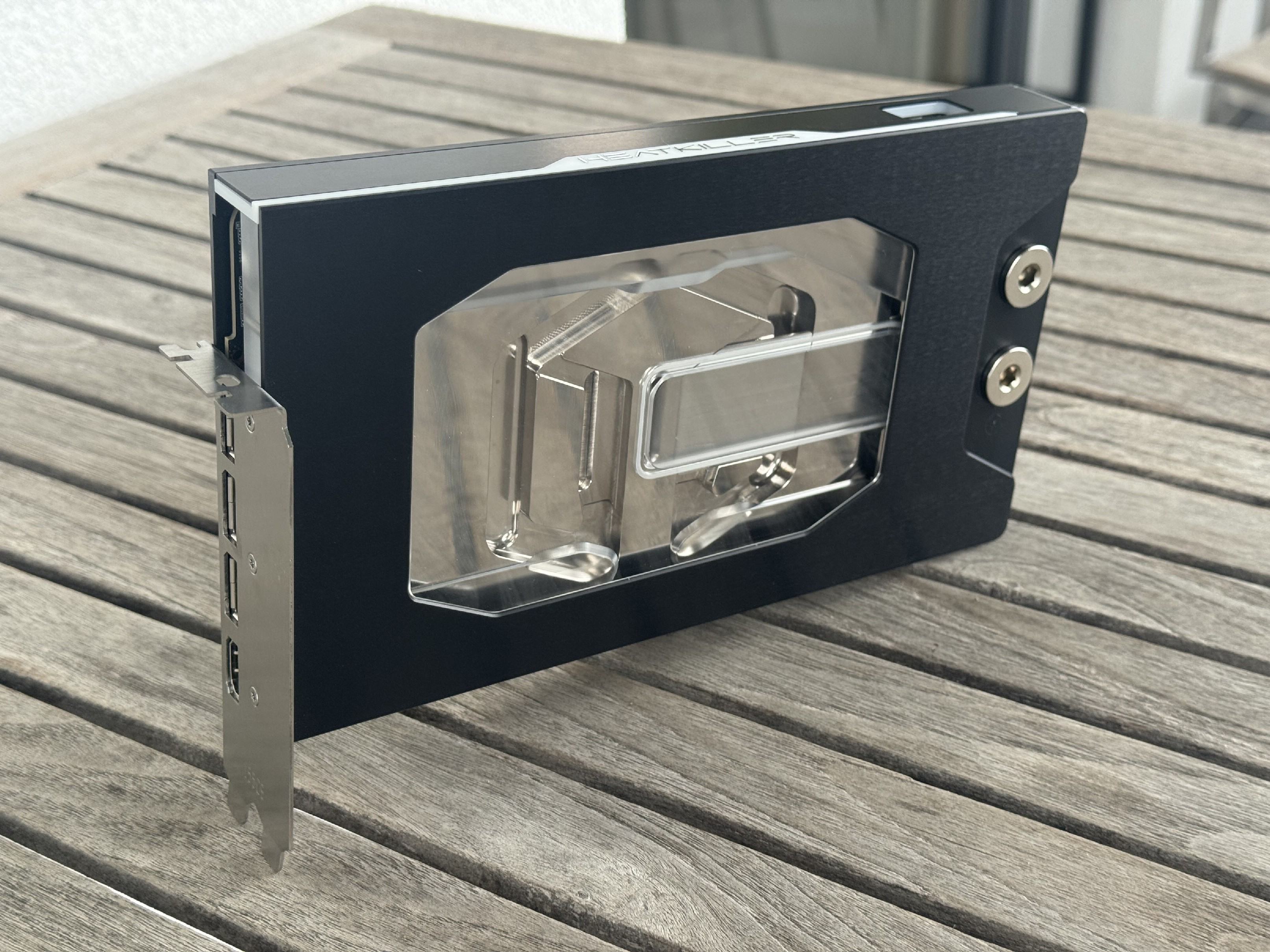

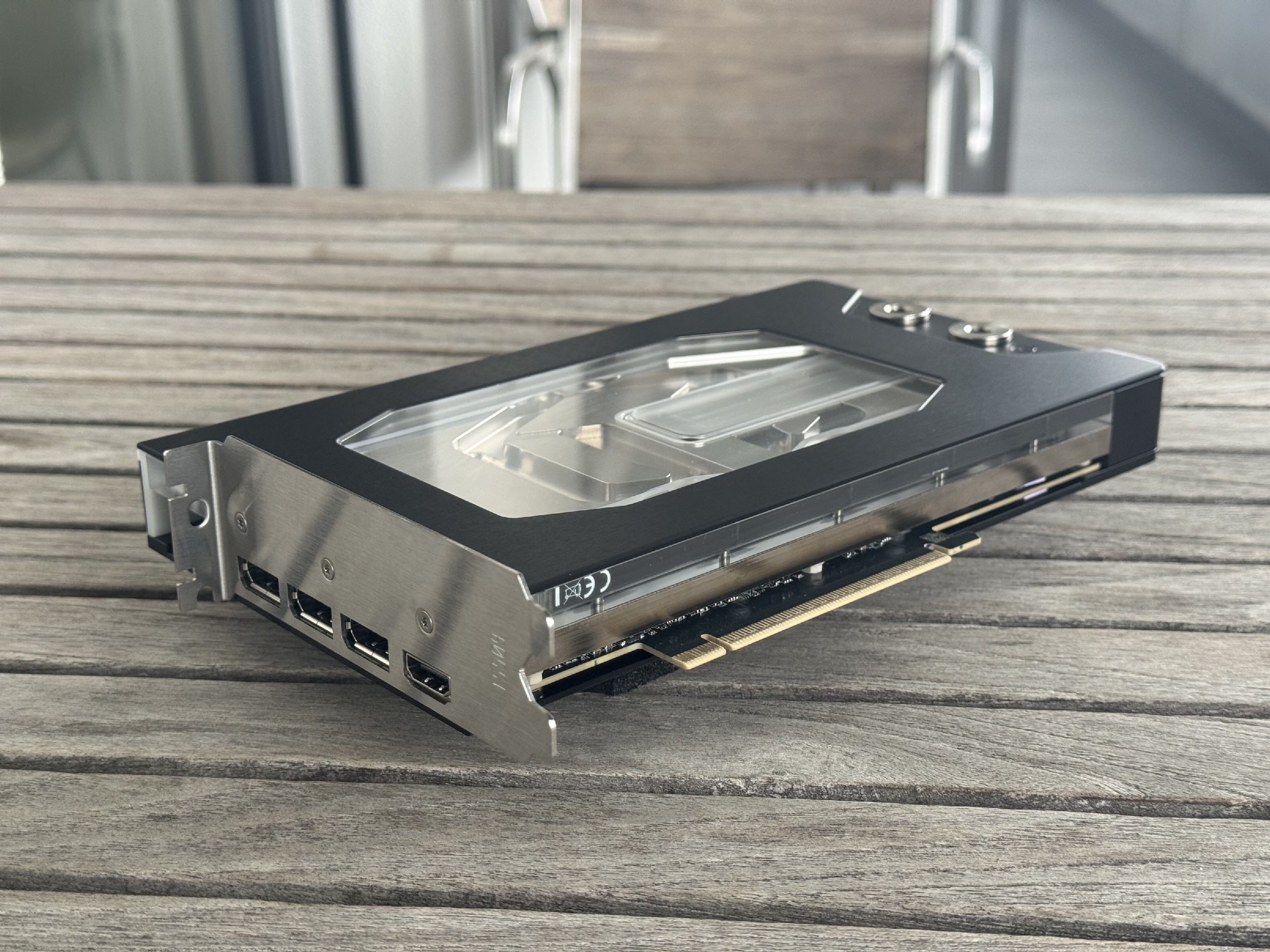

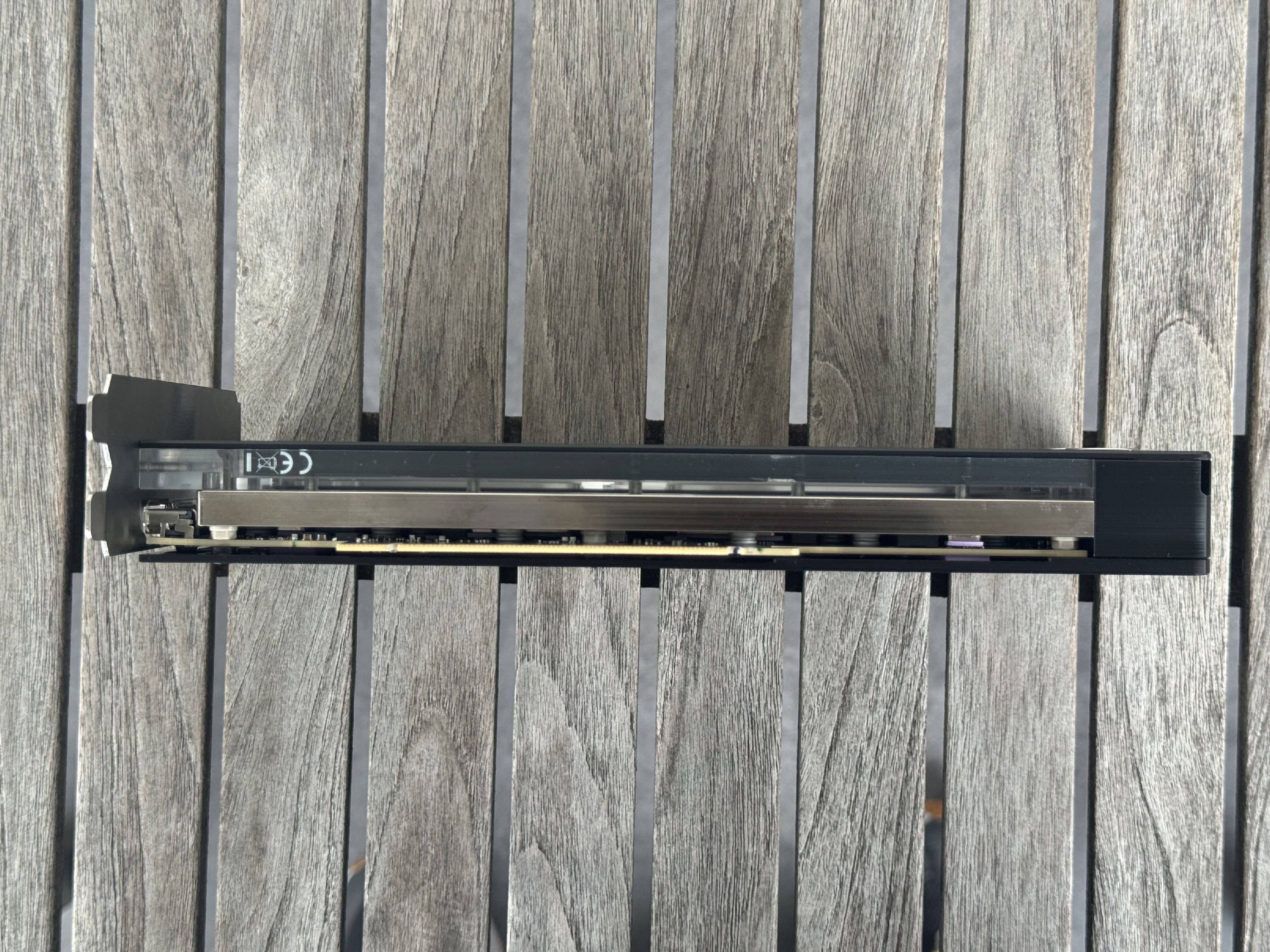

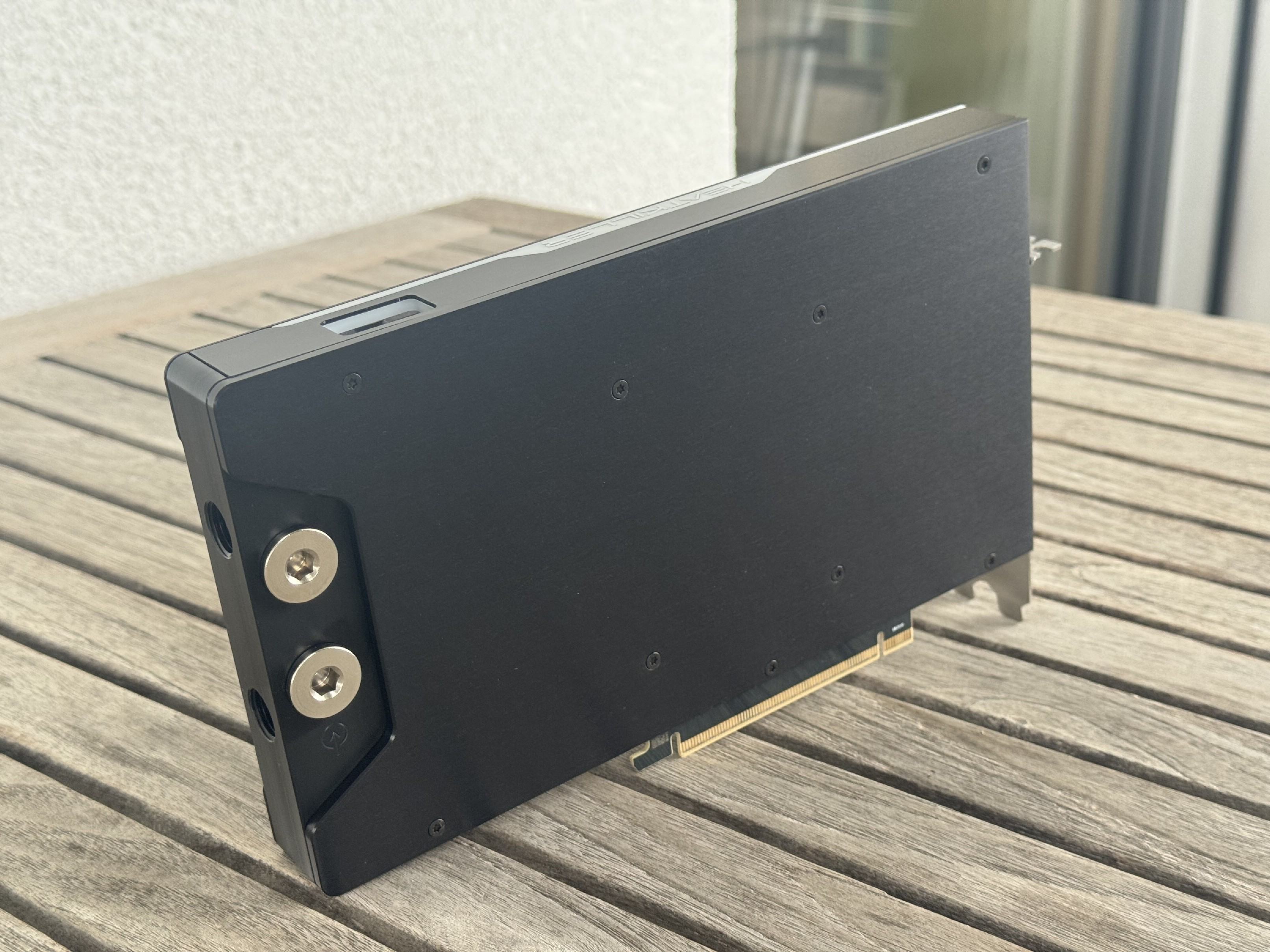

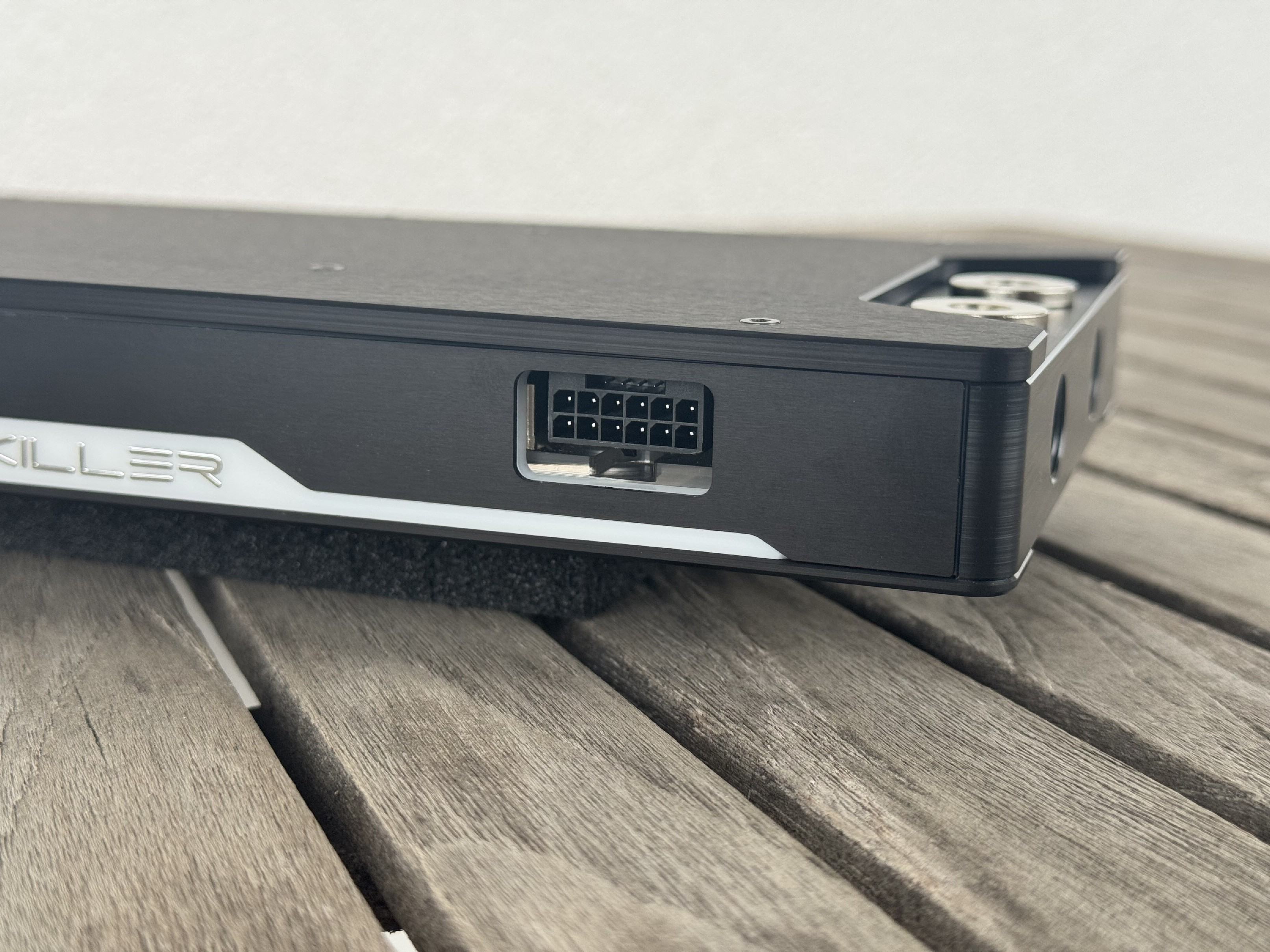

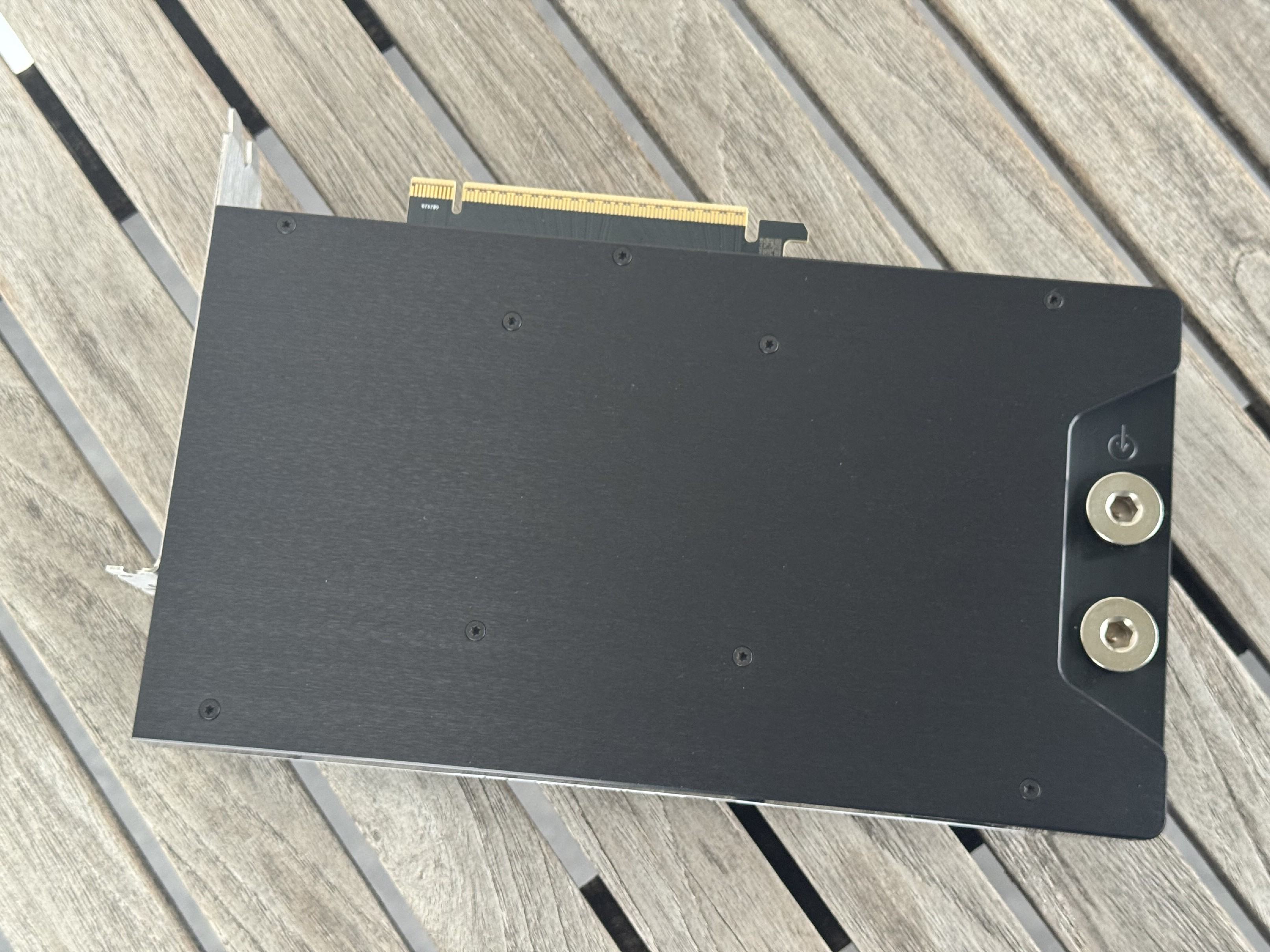

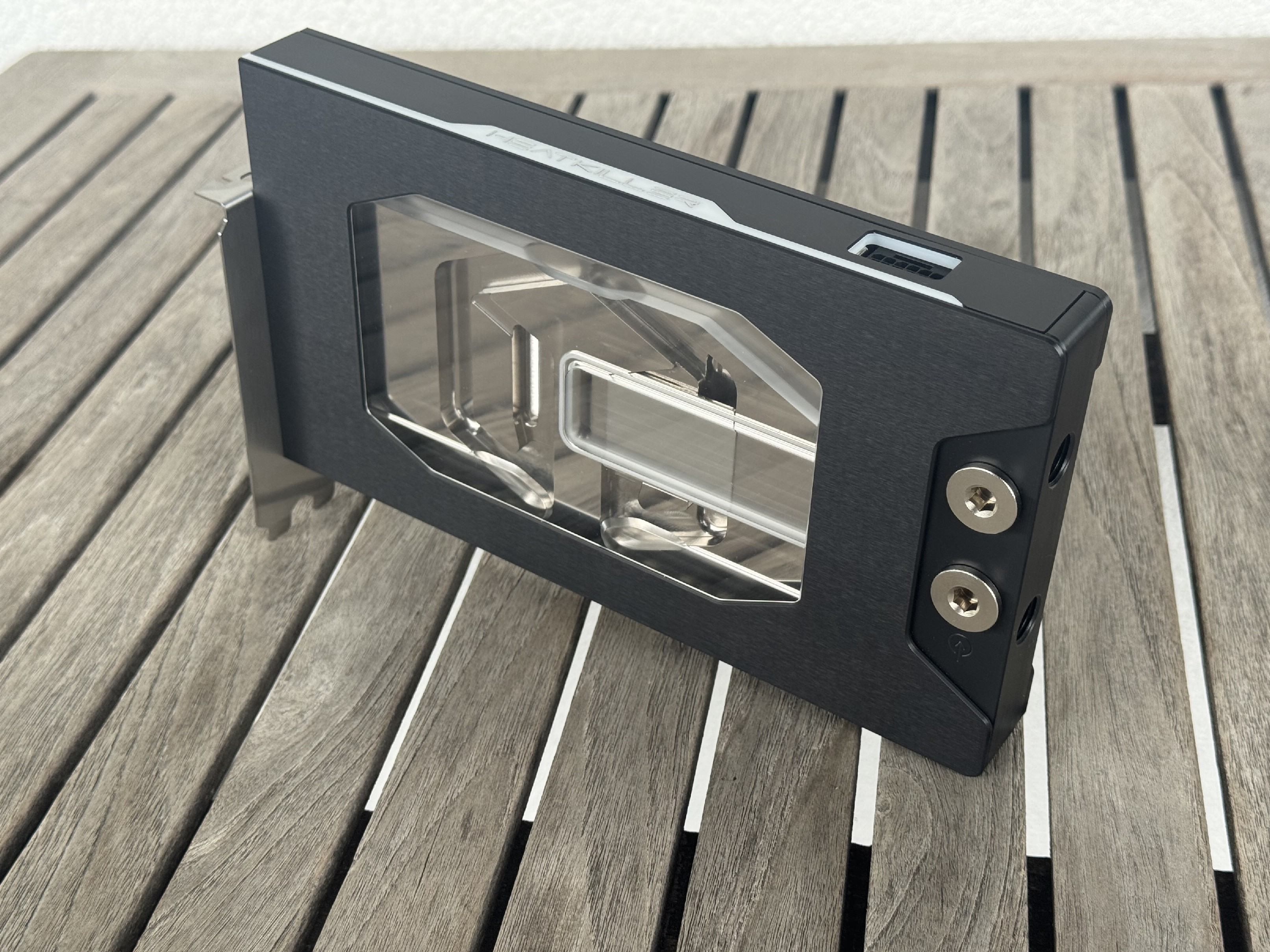

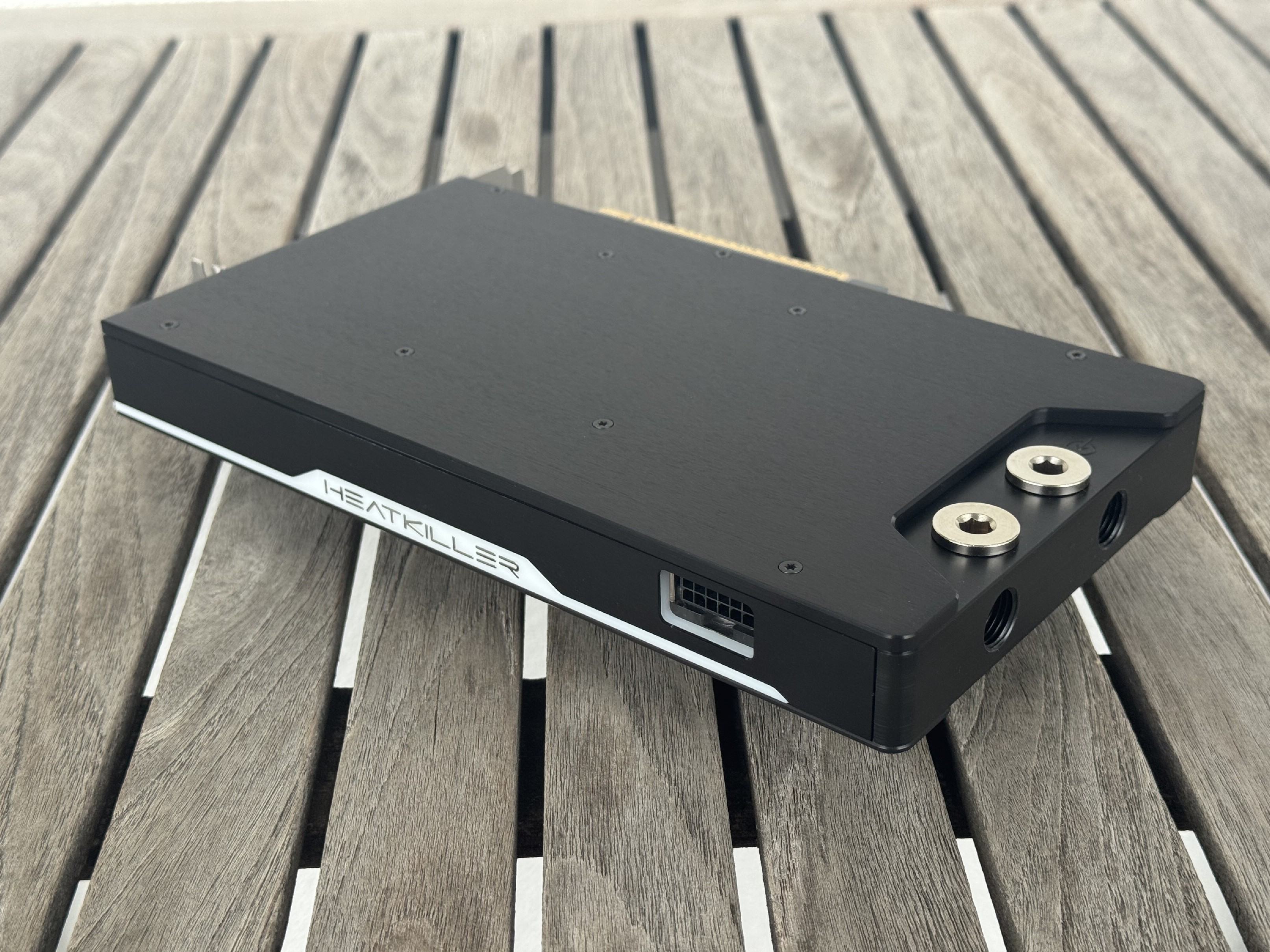

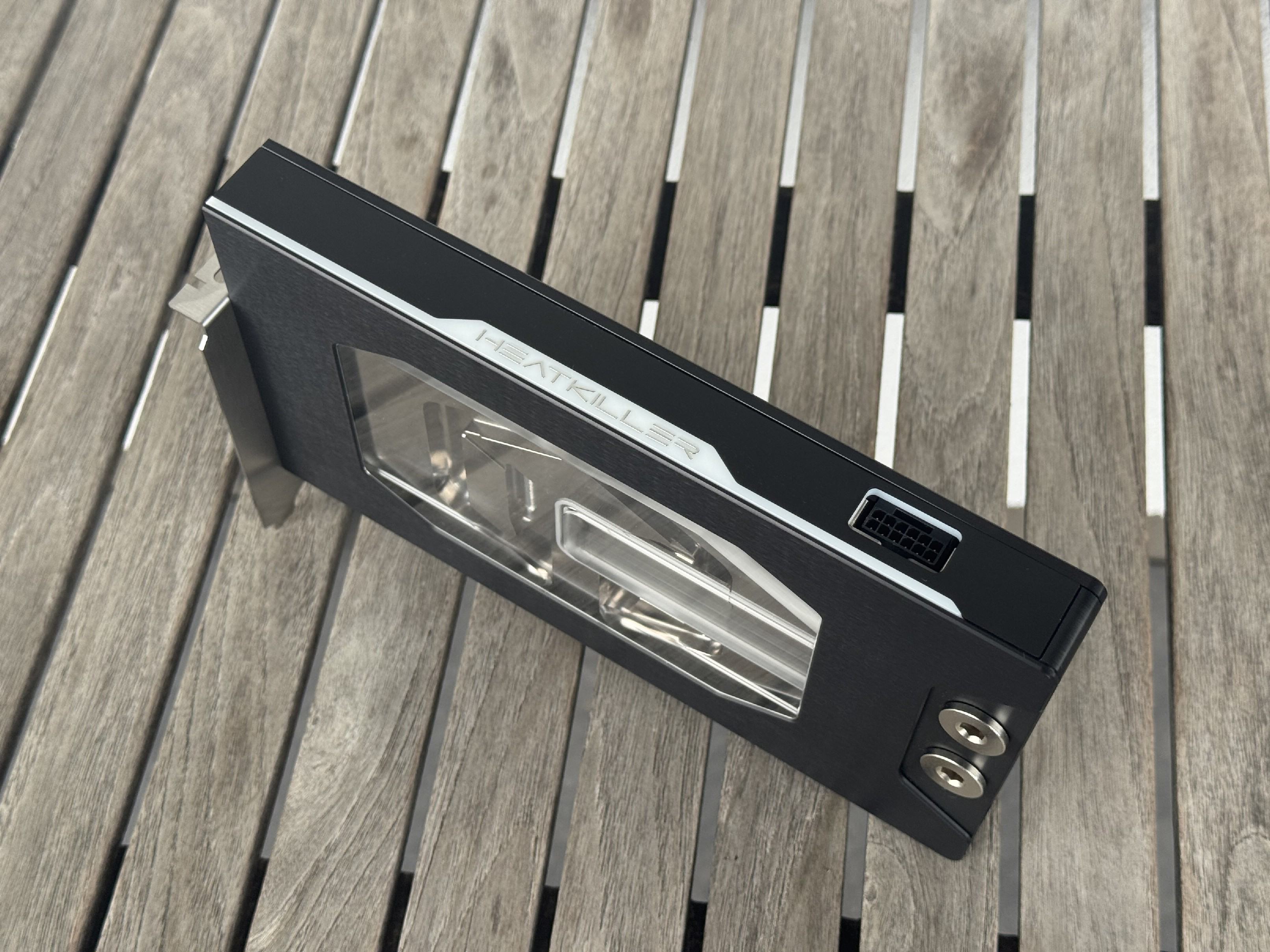

Und hier nun ein paar Bilder zum montieren HK V Ultra für die RTX 5090 von Palit/Gainward (Gamerock/Phantom):



[Dwayne_Johnson]

Anhang anzeigen 1134527

Anhang anzeigen 1134528

Preis?

Beitrag automatisch zusammengeführt: 17.09.2025

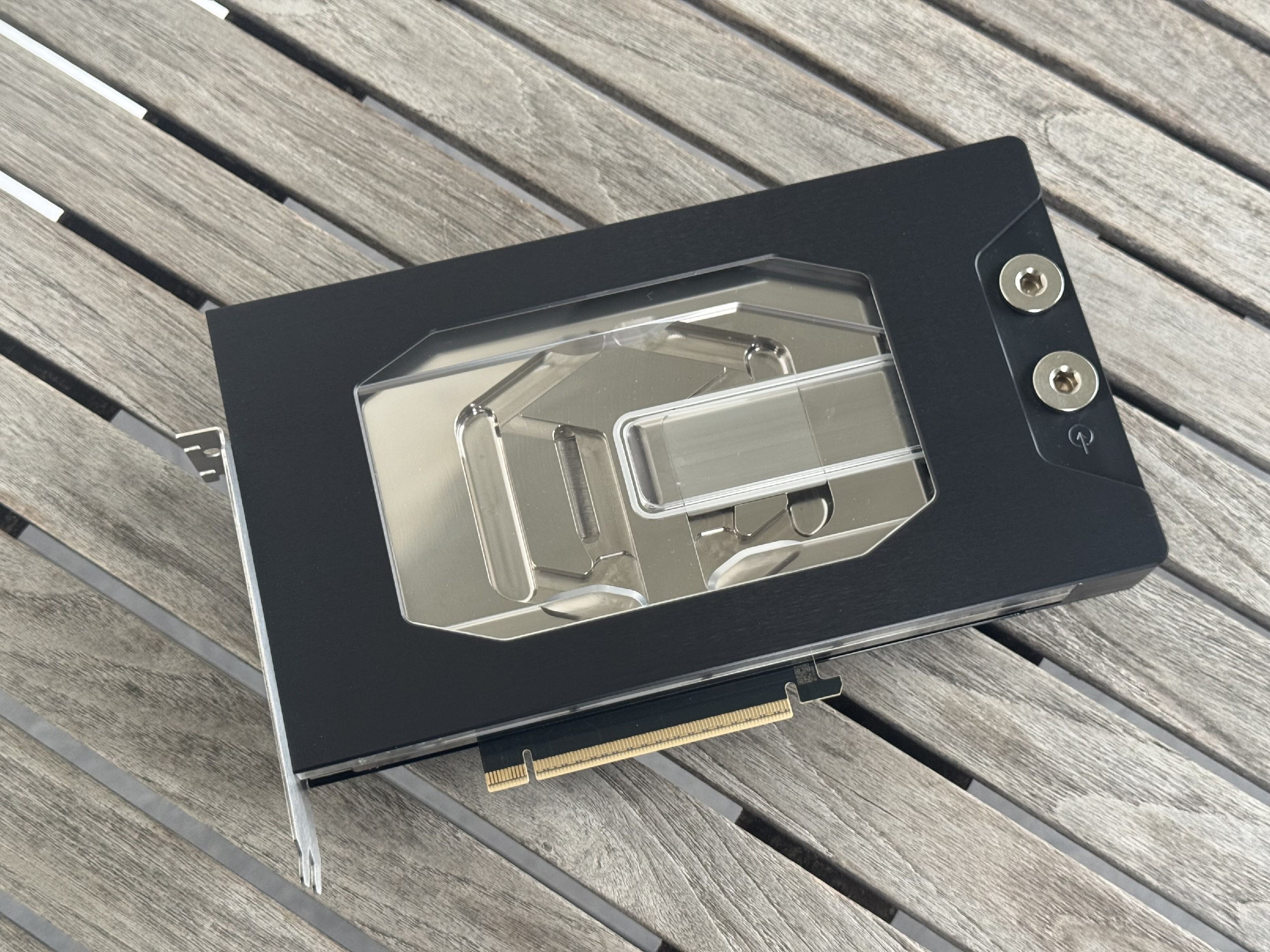

Und hier nun ein paar Bilder zum montieren HK V Ultra für die RTX 5090 von Palit/Gainward (Gamerock/Phantom):
Anhang anzeigen 1141412

Und für die TUF noch nix
War vor her ein anderer Block drauf? Wenn ja, ein Direktvergleich wäre cool. In der Annahme, dass die gleiche Paste/LM benutzt wird



[Dampfkanes]

War vor her ein anderer Block drauf? Wenn ja, ein Direktvergleich wäre cool. In der Annahme, dass die gleiche Paste/LM benutzt wird

Ja, sogar 2.

Ich hab immer die PTM-Pads von Thermal Grizzly verwendet und der Plan ist tatsächlich ein Vergleichstest. Allerdings braucht das alles seine Zeit. Von daher wirds noch etwas mit dem Artikel auf www.hardware-helden.de dauern.



[Radiant]

Preis?

Beitrag automatisch zusammengeführt: 17.09.2025

kA was es jetzt kostet ich hab ca. 45€ auf Ali bezahlt



[G3cko]

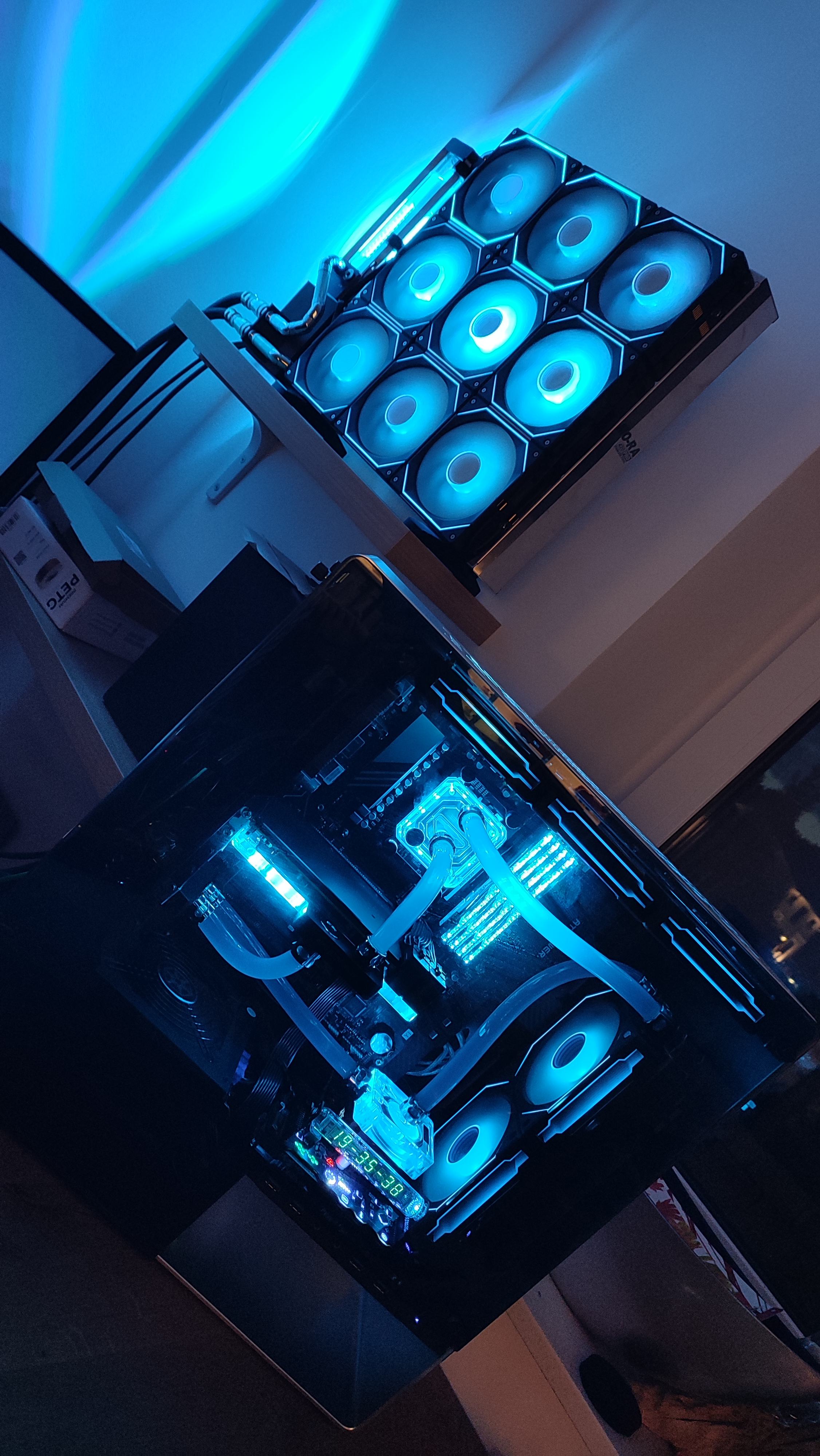

Inwin 904 Casemod + Mora 420 zu 90% fertig. 2 Highlights fehlen noch.
Gekühlt wird ein 7500F und eine 9070XT.



[4nt1]

Die lüfter sehen so geil aus, nur schade das die im TJ07 nicht so zur geltung kommen würden



[vadar]

Anhang anzeigen 1145453

Inwin 904 Casemod + Mora 420 zu 90% fertig. 2 Highlights fehlen noch.
Gekühlt wird ein 7500F und eine 9070XT.

sieht Mega aus



[vadar]

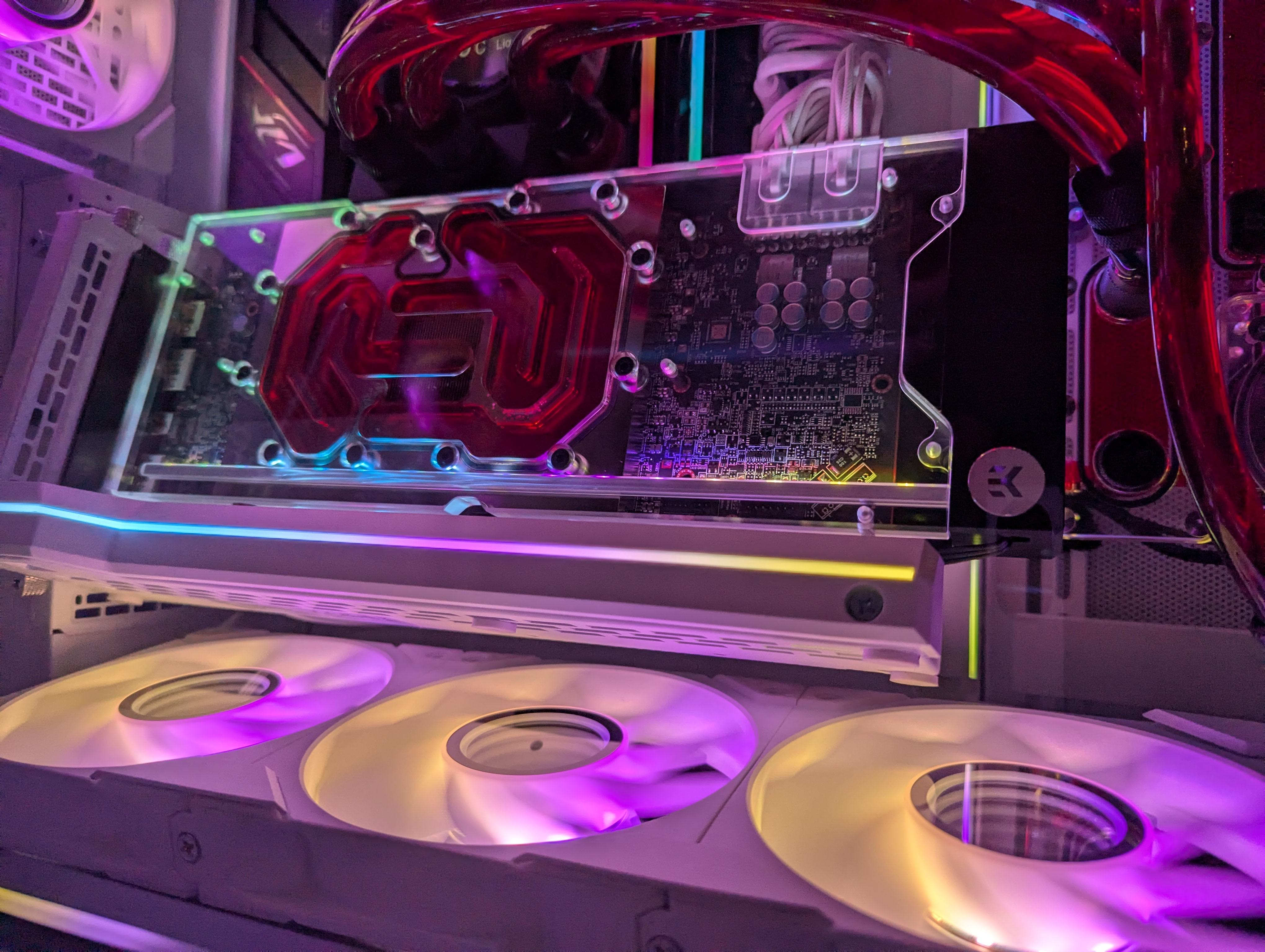

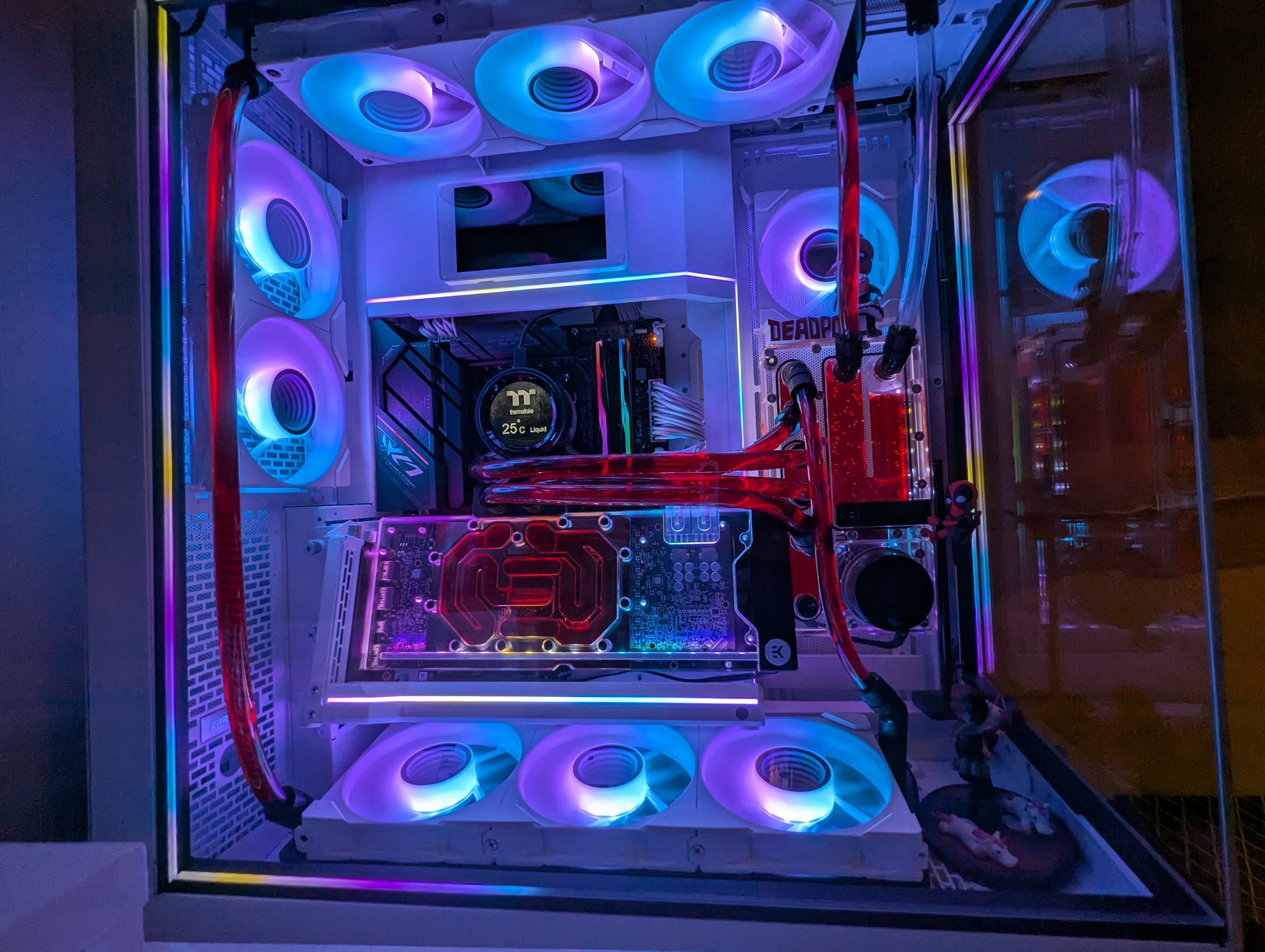

Mei erster Glaskasten ( ja ich liebe RGB) wurde gerade befüllt, jetzt Windows neu installieren. Und alles abstimmen.Anhang anzeigen 1074523Anhang anzeigen 1074526Anhang anzeigen 1074525

Sieht richtig nice aus👍



[AlterMannLbyd]

Anhang anzeigen 1146524

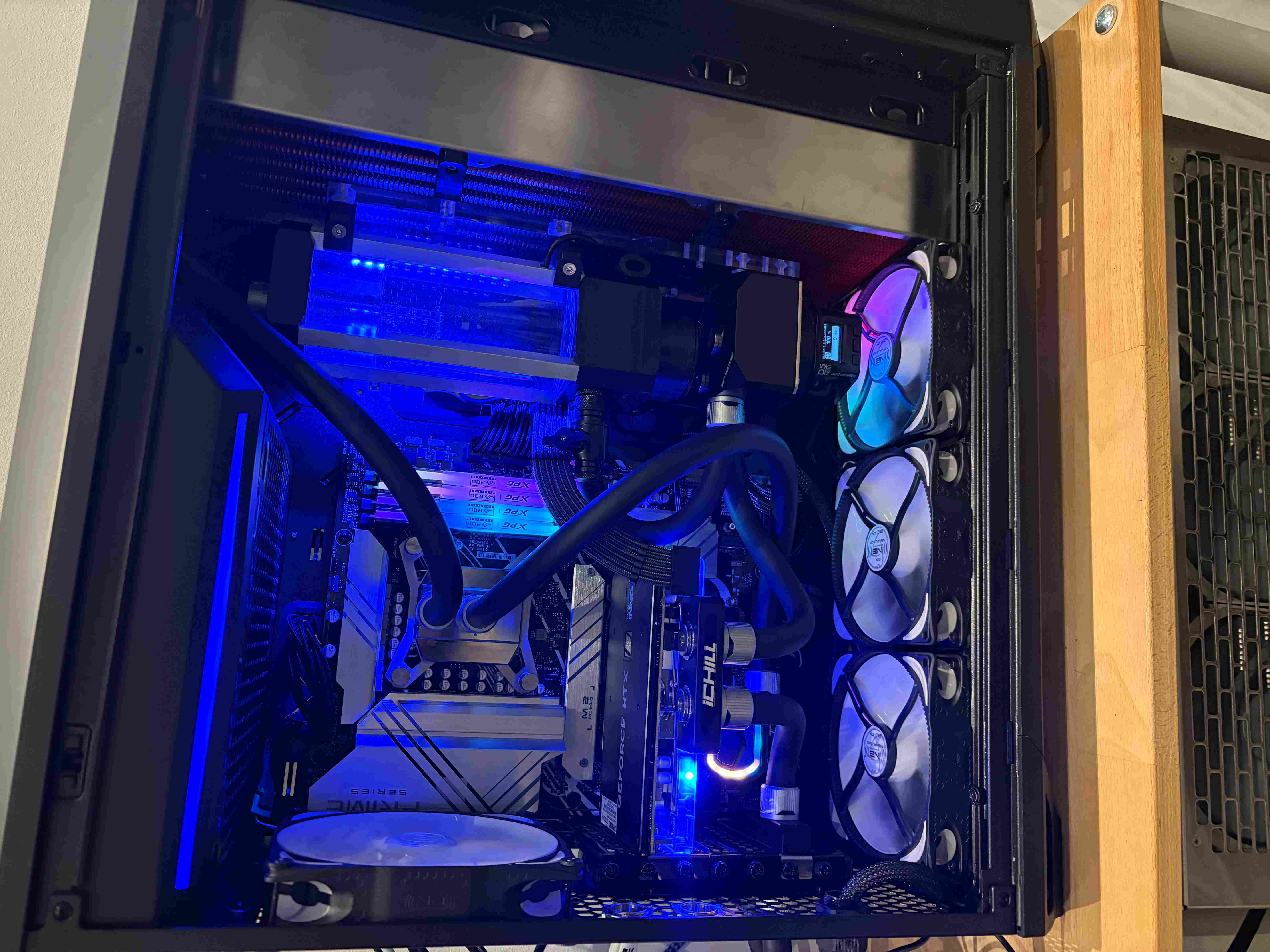

Ist ne 5080 mit Block von IChill und ein Intel i9-13900KF Mora 420 Steht untendrunter



[SweetSurprise]

Ist ne 5080 mit Block von IChill

Soweit ich weiß, setzt Inno3D auf Alphacool Wasserblöcke, die dann unter eigenem Label laufen. Es gibt ja gefühlt kaum noch brauchbare Alternativen von anderen Herstellern für eine RTX 5080.



[AlterMannLbyd]

Genau 👍 ist von Alphacool es gibt meines Wissens noch eine 5080 mit Wasserblock von Gigabyte aber auch kaum verfügbar und ansonsten nicht viele Kühler zum selbst montieren ist sonderbar Wasserkühlung wird immer mehr zur Nische oder teuer 5090😤
