Sicherstellen, dass Verkabelung richtig

[Pepperonipizza]

Hallo,

etwas verwirrt hat mich der ATX Stecker an der Seite, in welcher er in's Netzteil geht und ob der P8/4 Stecker am Netzteil zur CPU Stromversorgung gehört.

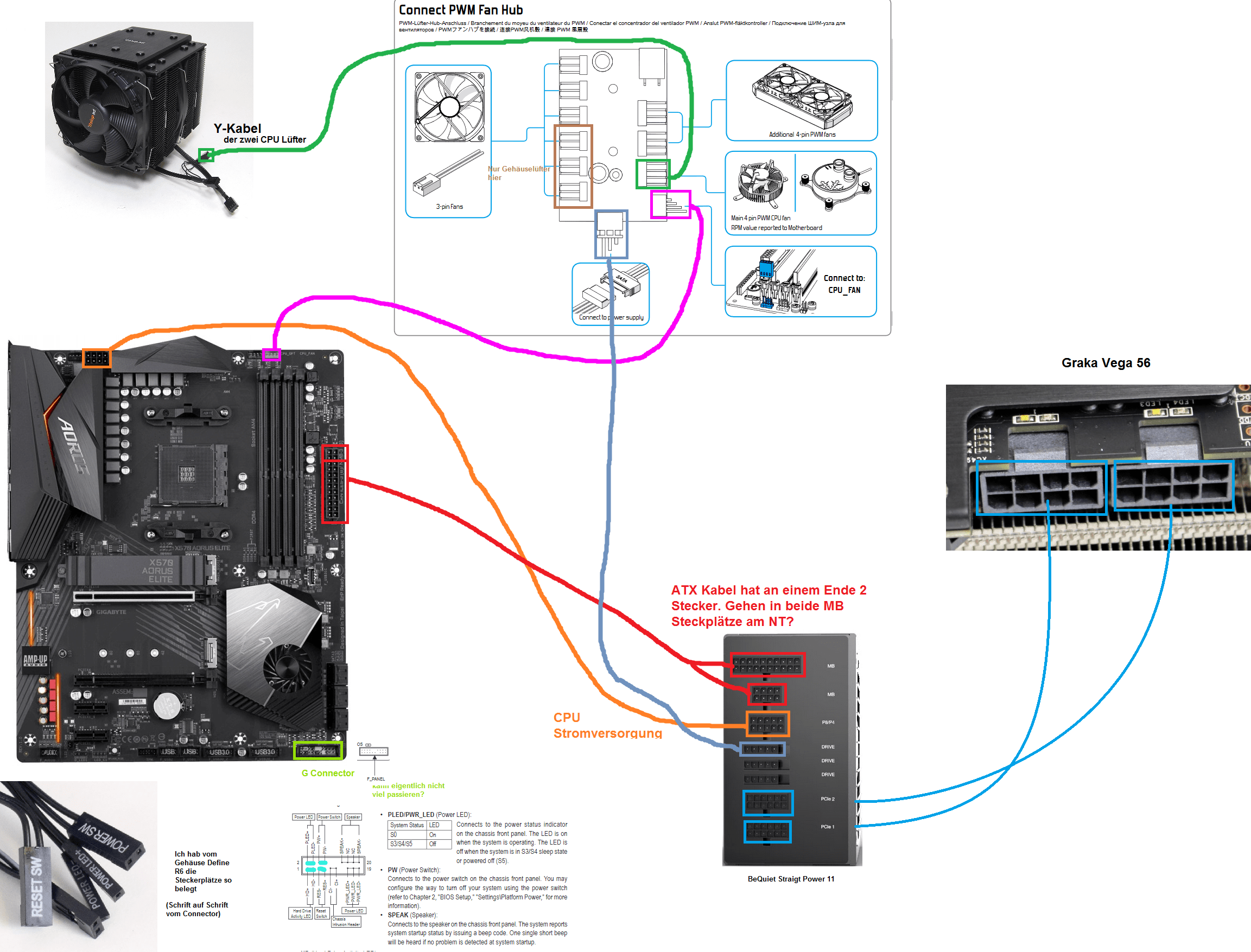

Meine Verkabelung:


Ist das richtig soweit?

Danke und Gruß



[xYeti]

es ist alles so wie du gemalt hast.......



[Pepperonipizza]

Ok gut danke.
Es hätte aber auch nicht viel passieren können, wenn diverse Kable nicht angeschlossen wären?



[xYeti]

kommt drauf an - schlimmer wäre falsch angeschlossen und nen kurzen verursachen.



[Pepperonipizza]

Das kann passieren? Die Pins/Stecker sind ja fast idiotensicher in ihrer Konfiguration.



[genzo]

Dazu benötigt man schon ein wenig "Talent", aber normalerweise passiert das nicht so schnell.

Du könntest mal noch den CPU-Kühler direkt ans Mainboard packen (CPU_FAN) und die Lüftersteuerung vom Gehäuse an CHA_FAN1.
So könntest du die Drehzahlen unabhängig regeln, bspw. Kühler etwas schneller hochdrehen lassen und die Gehäuselüfter länger auf niedrigerer Drehzahl.



[Pepperonipizza]

@genzo: Danke. So hängt die Lüftersteuerung gerade komplett am CPU Lüfter?
Die Lüftersteuerung kommt doch vom Mainboard oder?
