Wie im Bastelthread angedacht soll dieser Thread ein Sammelbecken für Hardmods, Elko-Listen und ähnliches werden. Ich schlage vor, das pro Board/Gpu/Bauteil ein Post erstellt wird, um es übersichtlich zu halten. So lassen sich später Sachen gut finden und es entsteht (hoffentlich) kein Chaos.

Bitte in diesem Thread keine Diskussion oder Fragen stellen, aber gerne weitere Boards posten.​

Für Fragen, Feedback und ähnliches bitte den Quatsch- oder Bastelthread nutzen:


Slot A​

HerstellerBoardLink
Epox / ProNiX / ENMICEP-7KXA / NMC-7VAXLink

Sockel 462​

HerstellerBoardLink
AbitNF7-S v2.0
AsusA7N8X Deluxe v2.0Link
DFILanparty Ultra BLink
EpoxEP-8K7ALink
EpoxEP-8K9A3+Link

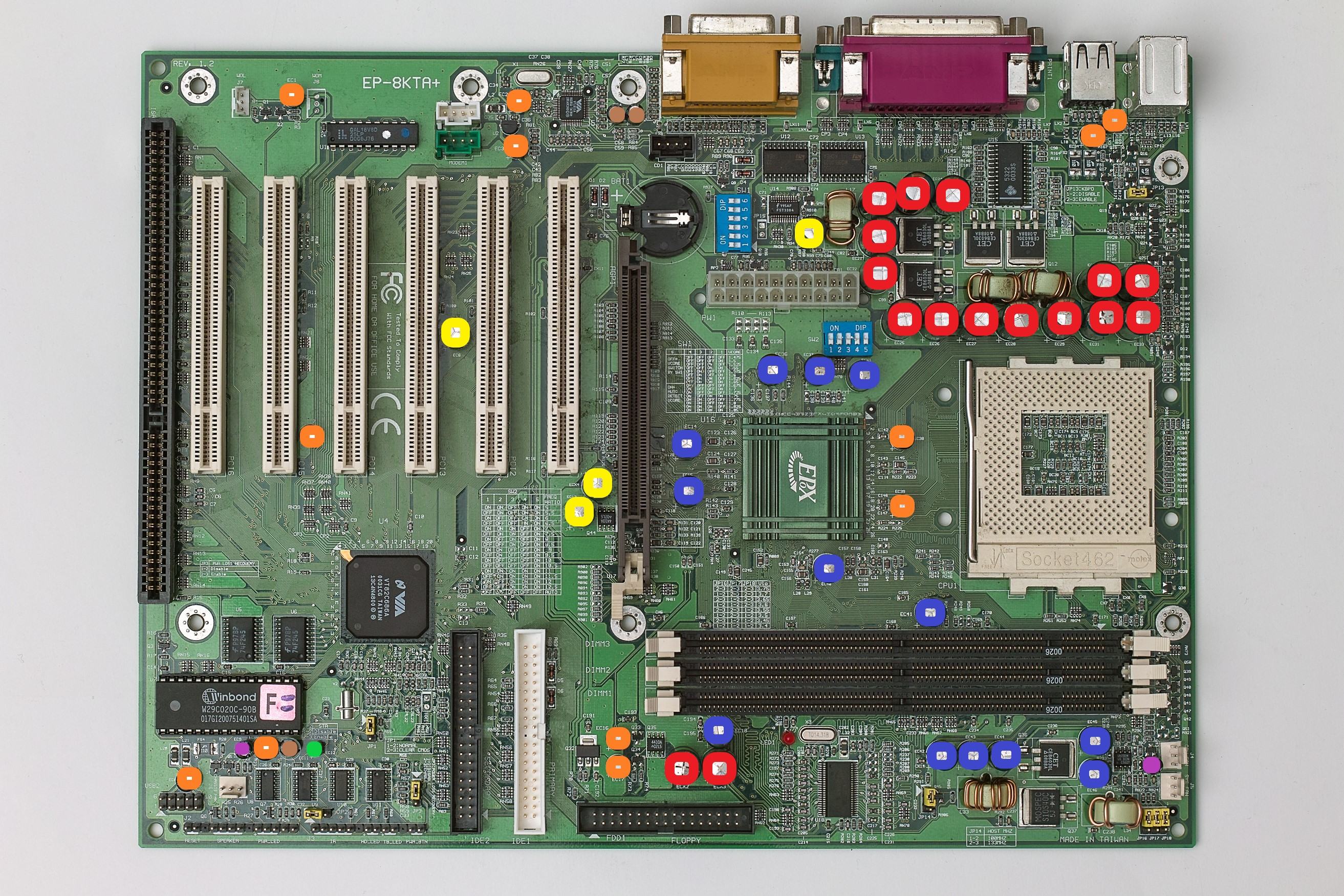

EpoxEP-8KTA+Link
EpoxEP-8RDA6+Pro Rev 1.2Link

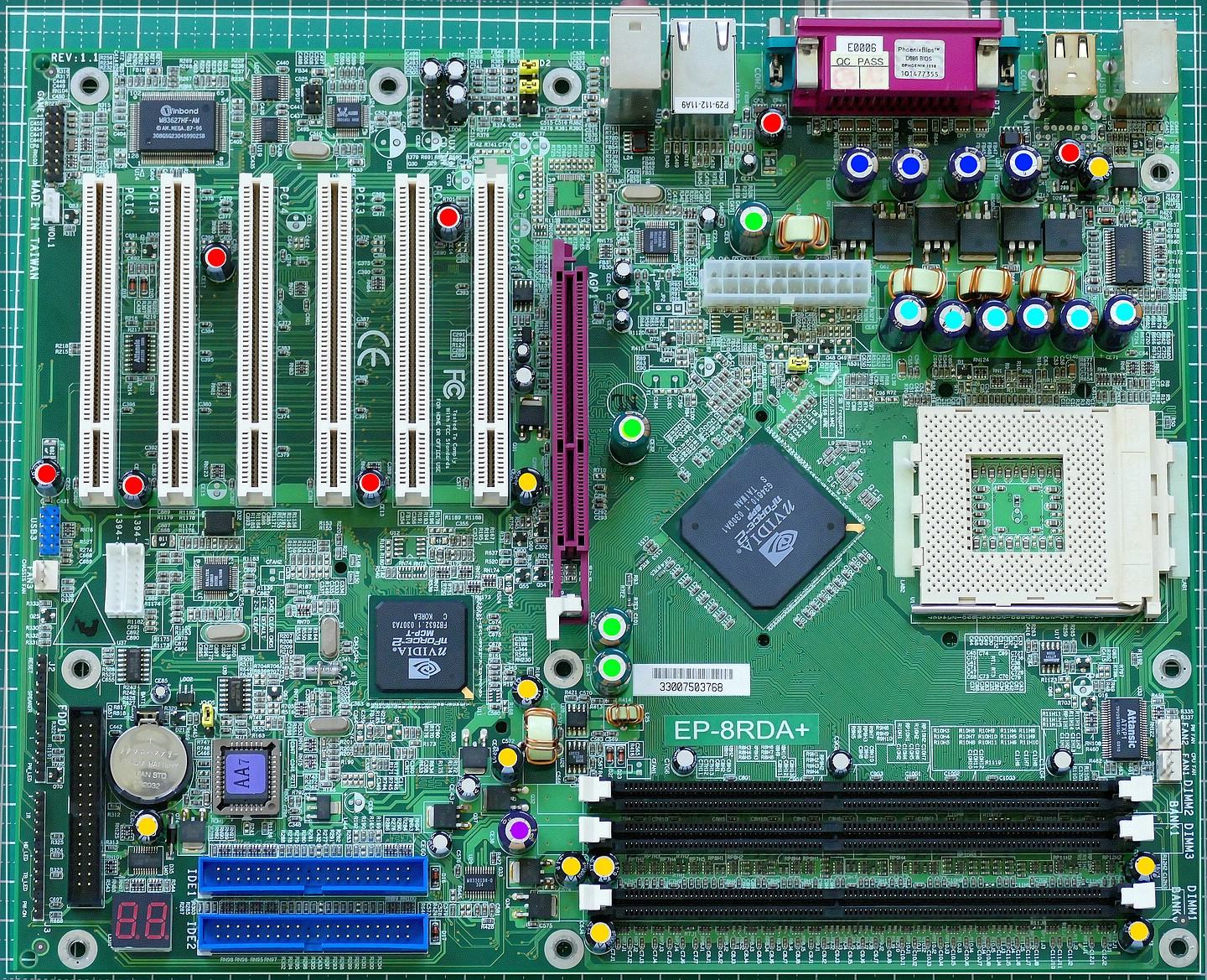

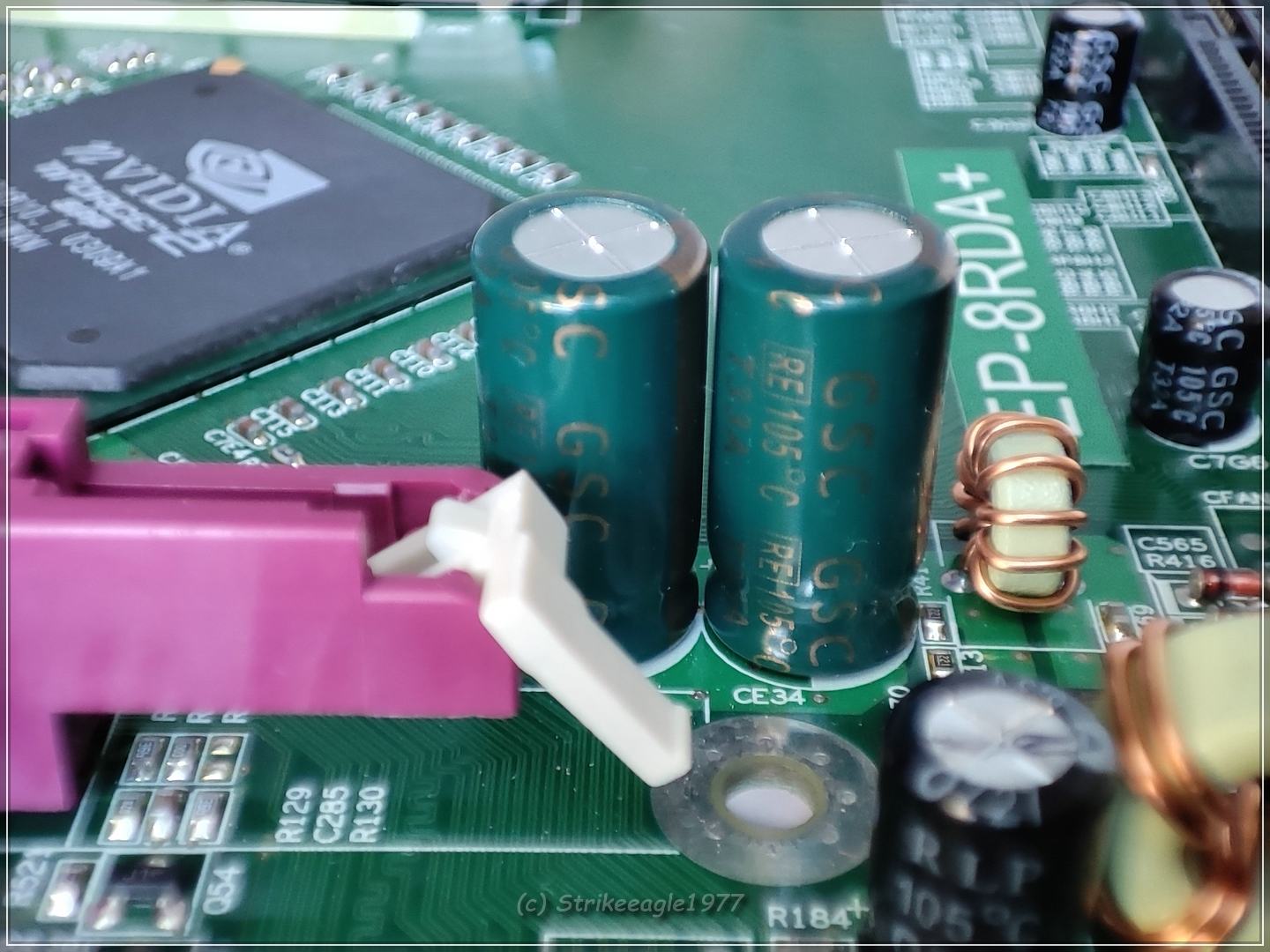

EpoxEP-8RDA+ Rev 1.1Link
GigabyteGA - 7NNXP + DPS ModulLink
MSIK7N2 Delta2 Platinum MS-6570ELink
MSIK7T ProCaps: Link
Vmod: Link
SoyoKT400 Dragon UltraLink
TyanTiger MP S2460Link

Sockel 478​

HerstellerBoardLink
AsusP4P800 SE Rev 2Link

Sockel 771​

HerstellerBoardLink
DellServerboard Dell PrecisionLink

Sockel 939​

HerstellerBoardLink

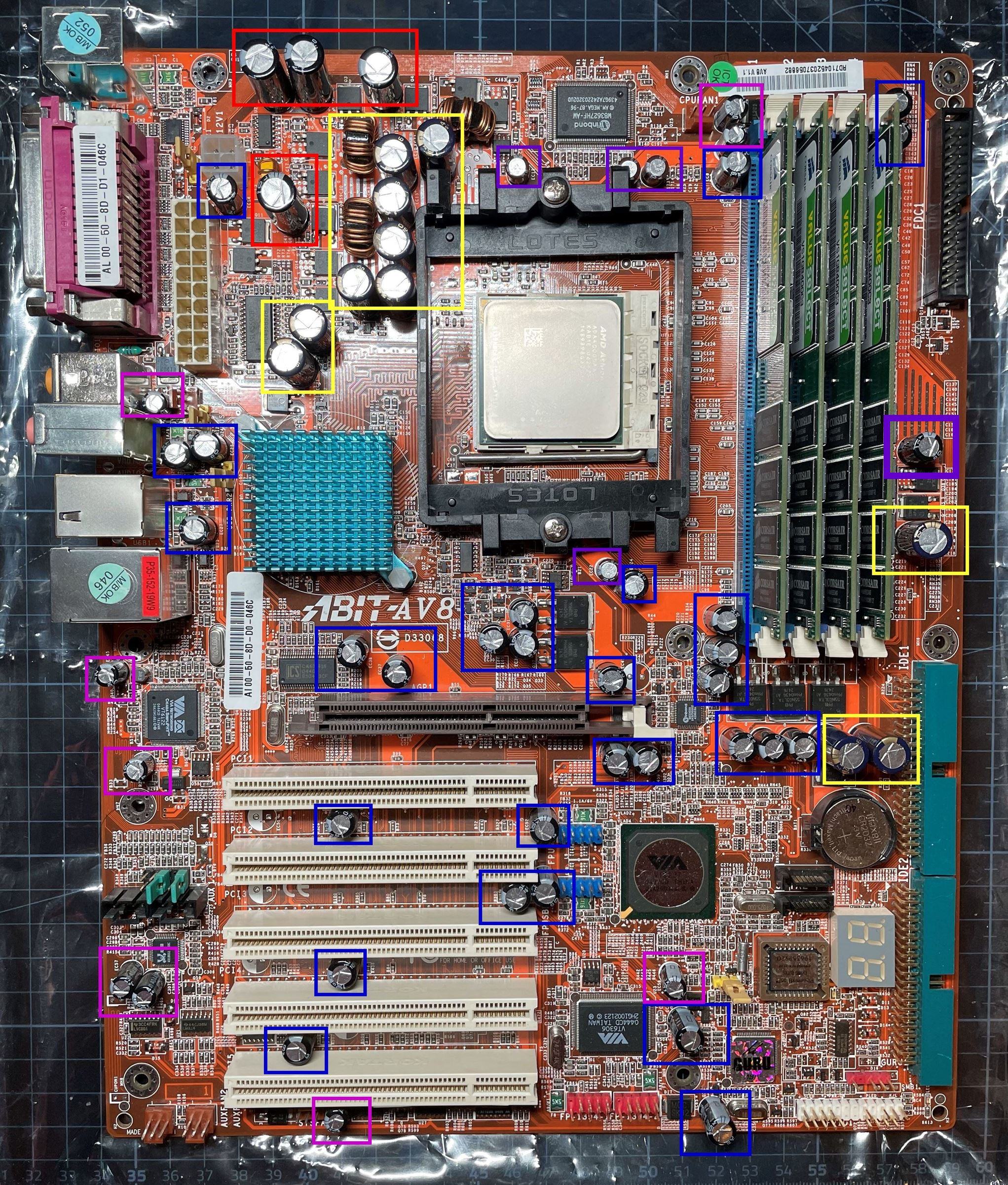

AbitAV8 (-3rd Eye) / RocketBoyLink

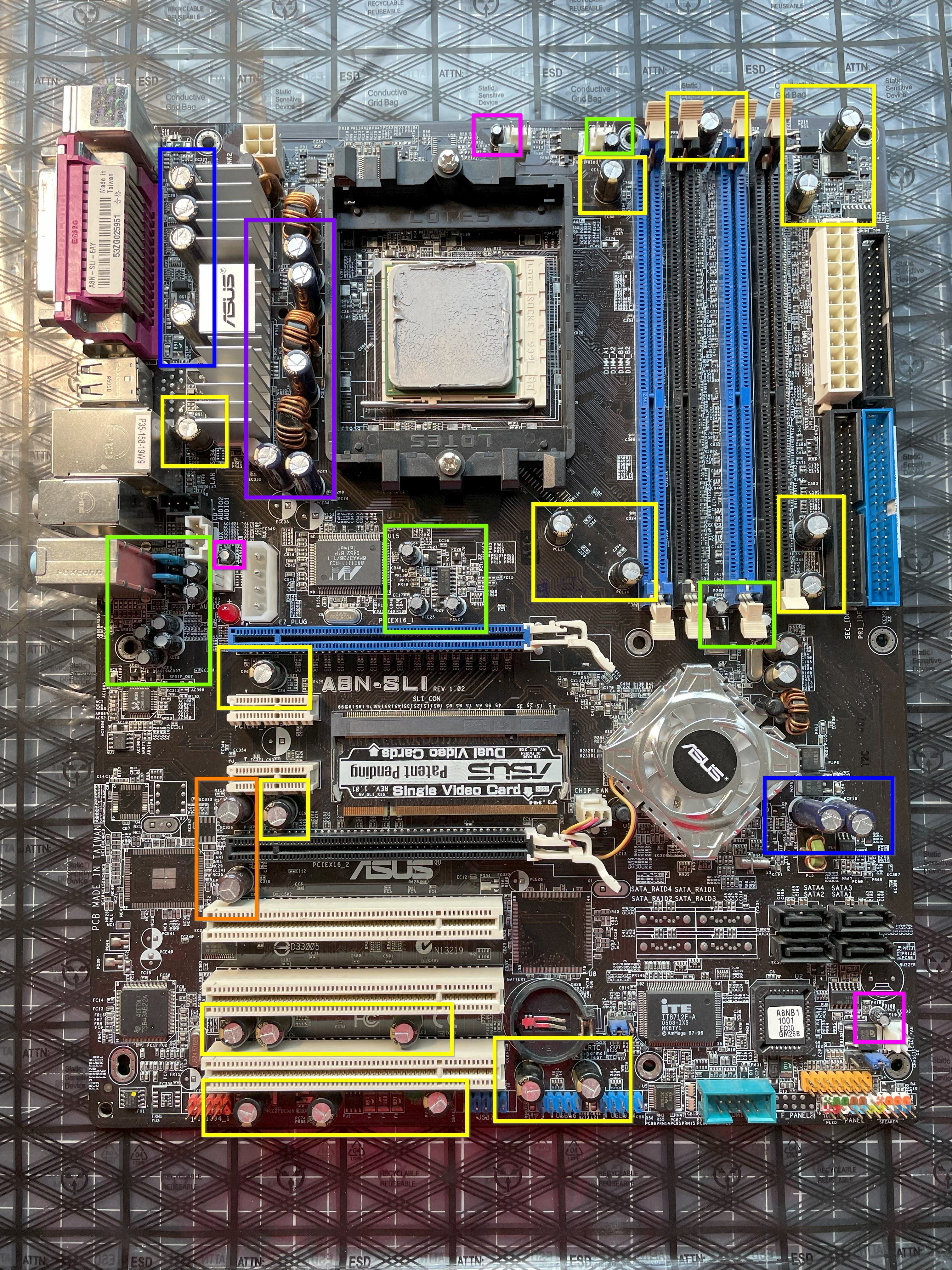

AsusA8N SLILink
DFILanParty NF3 UItra-DLink
MSIK8N Neo2 PlatinumLink
MSIK8N Neo4 PlatinumLink

Sockel AM2​

HerstellerBoardLink

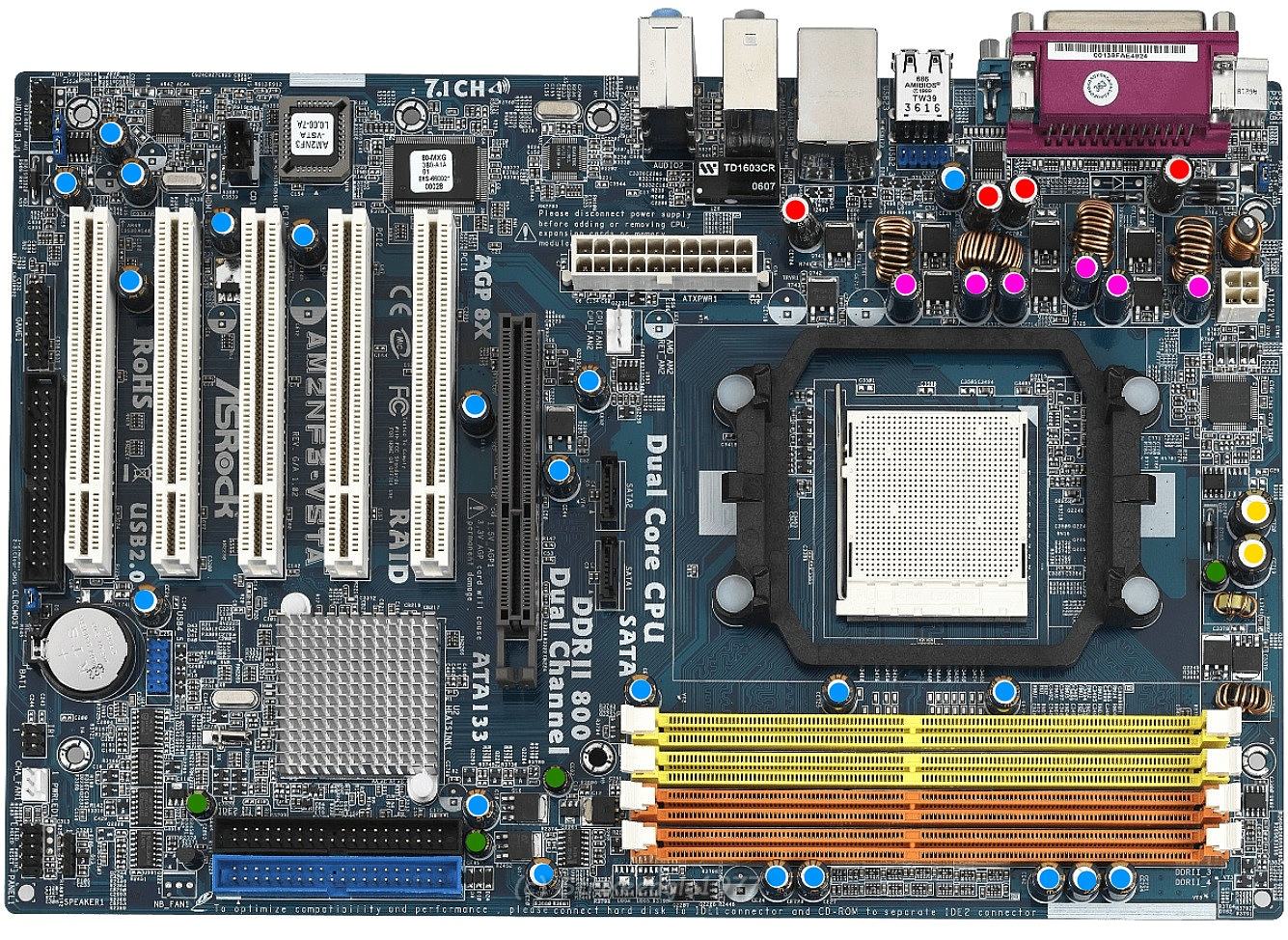

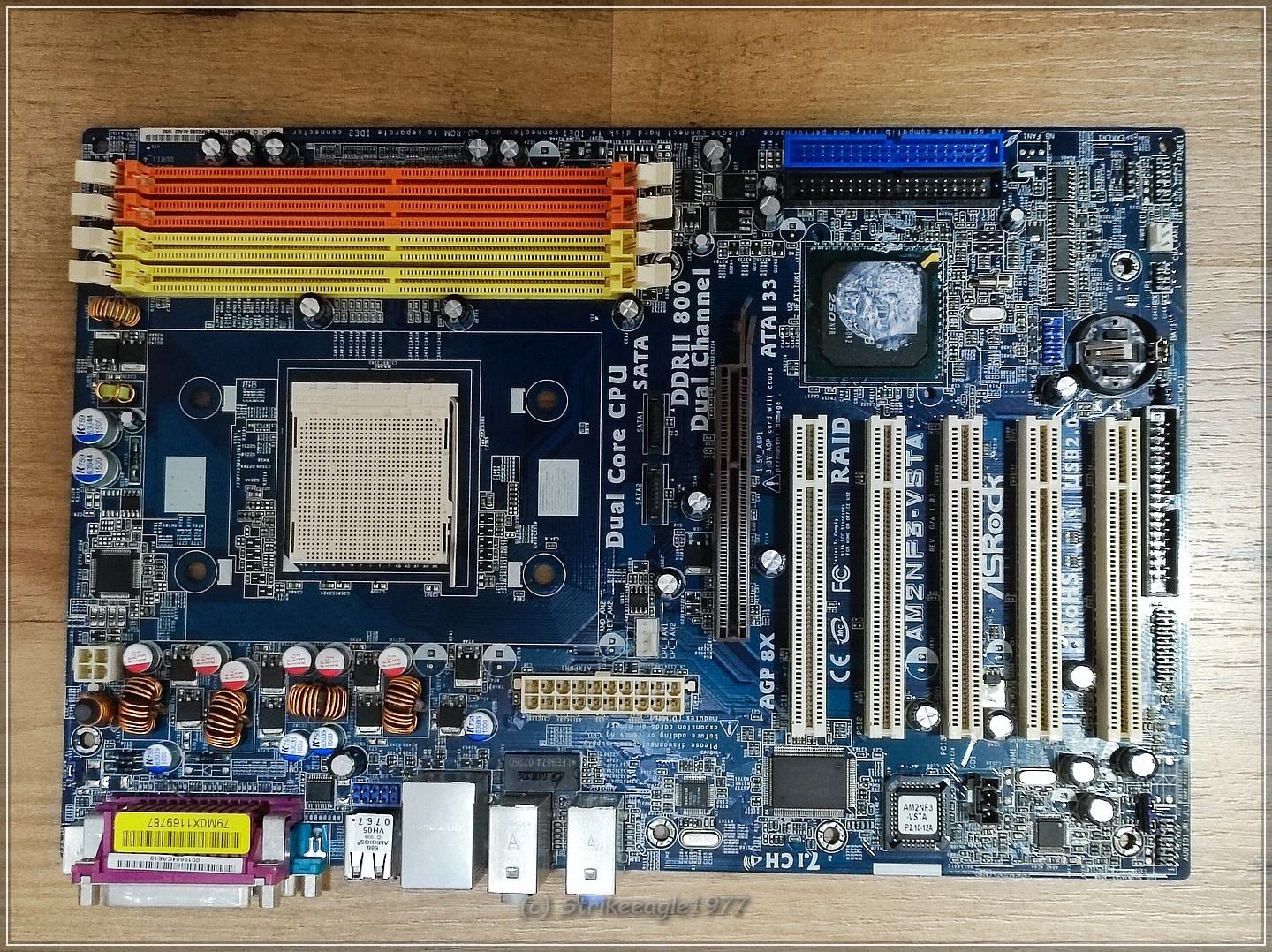

ASRockAM2NF3-VSTA Rev. 1.03Link

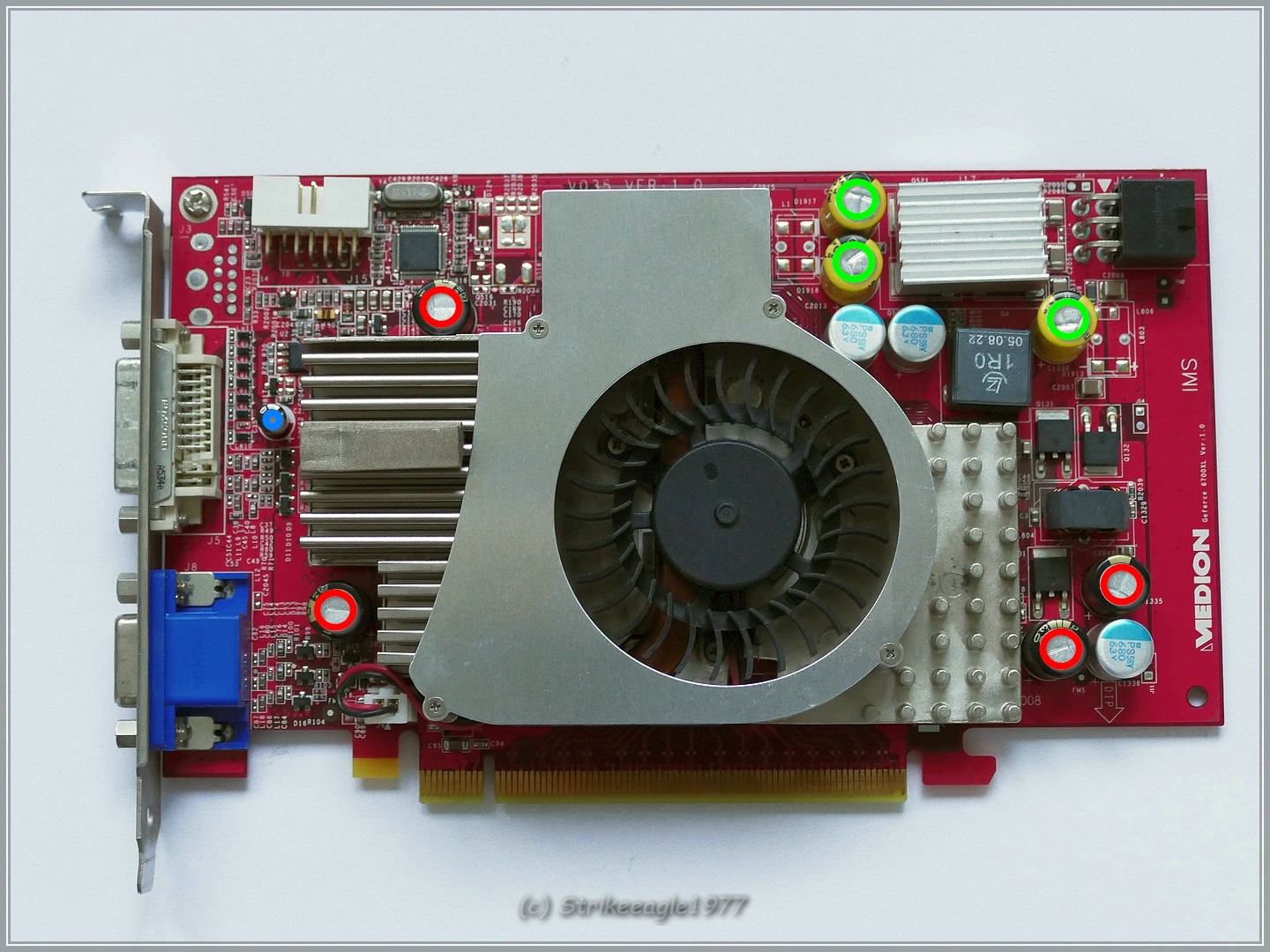

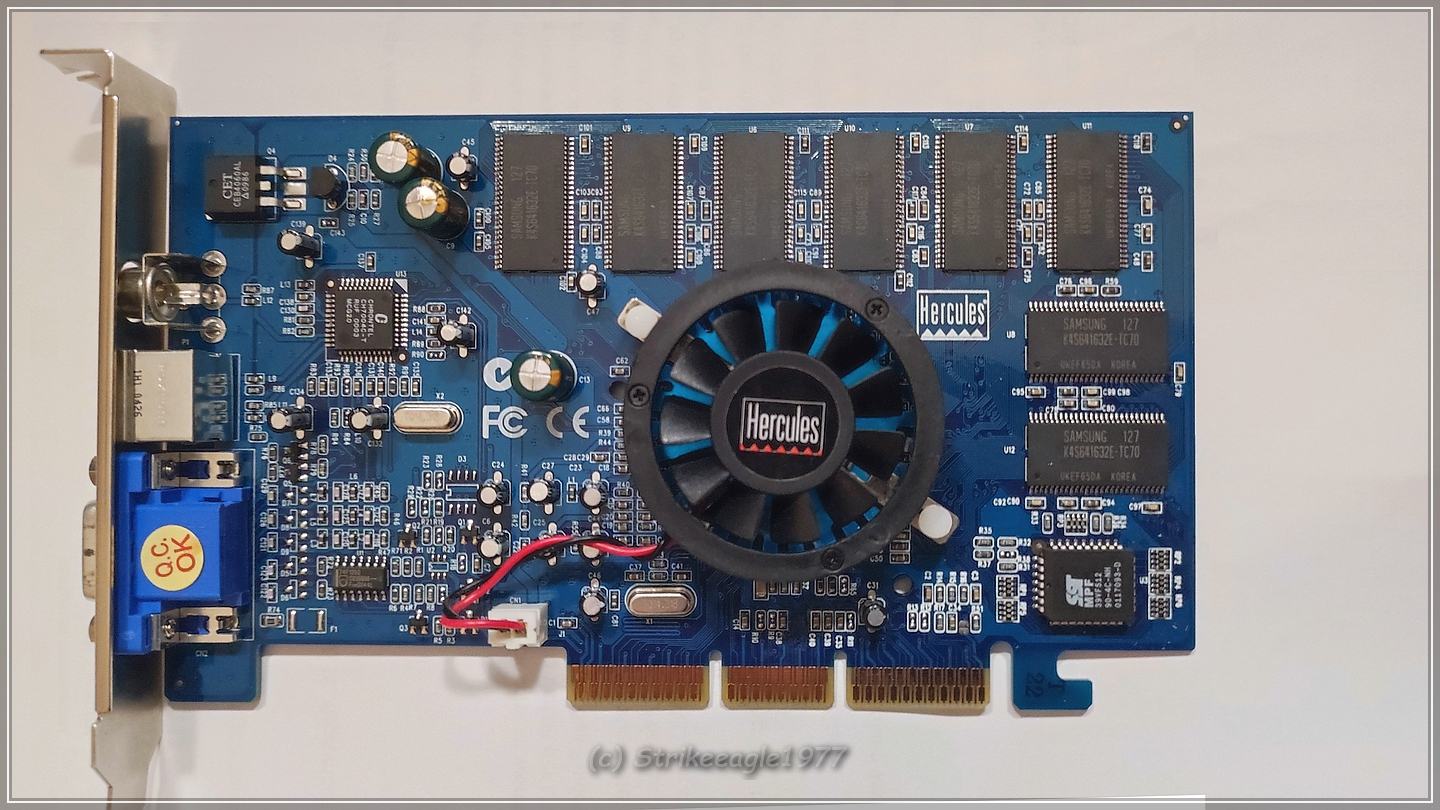

GPUs​

HerstellerBoardLink

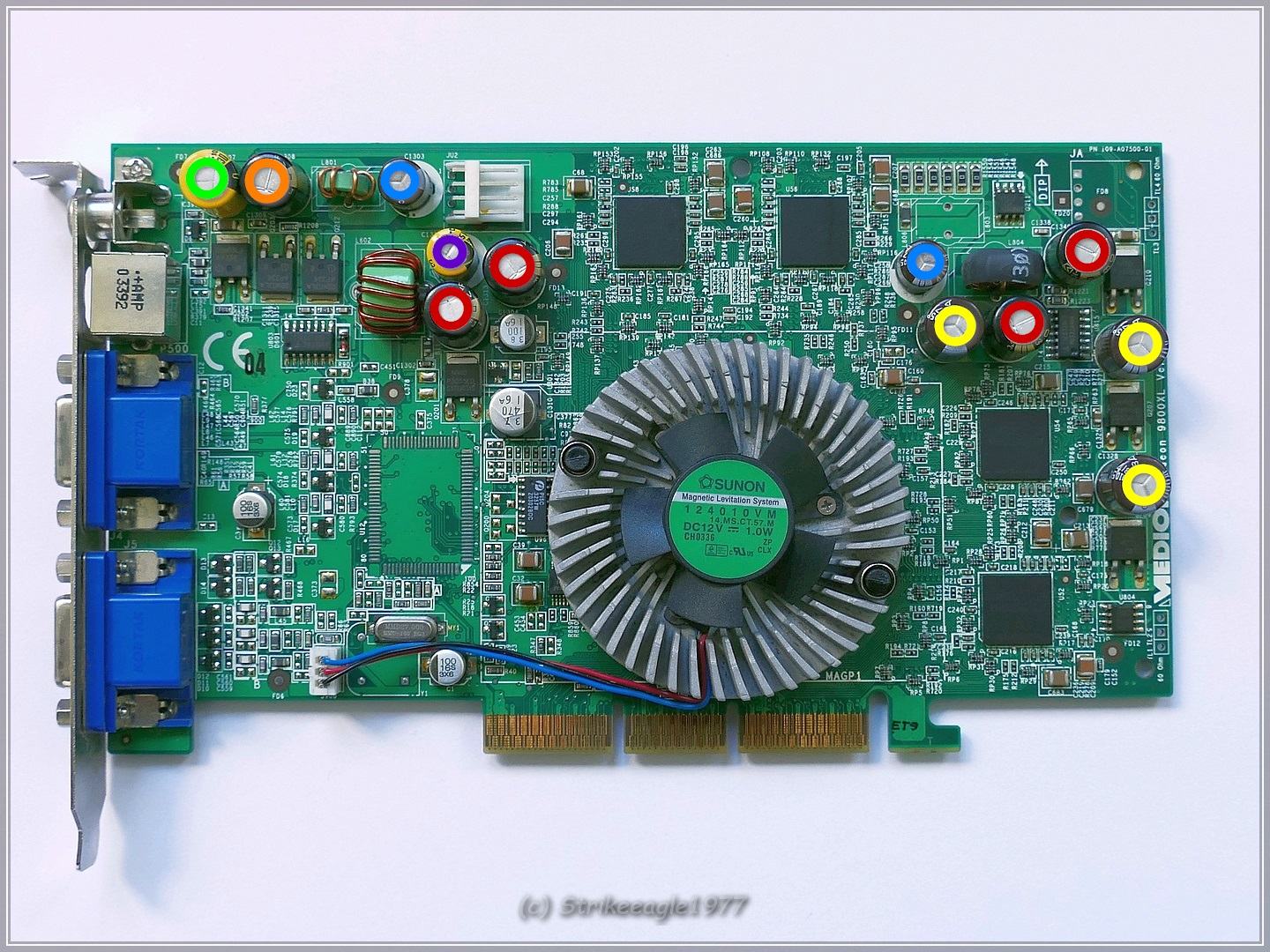

NvidiaQuadro 750 GXL

Sonstiges​


HerstellerTeilLink
AsrockAM2 Cpu BoardLink

Stand: Post #23 / 12.8.2024

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Tyan Tiger MP S2460​

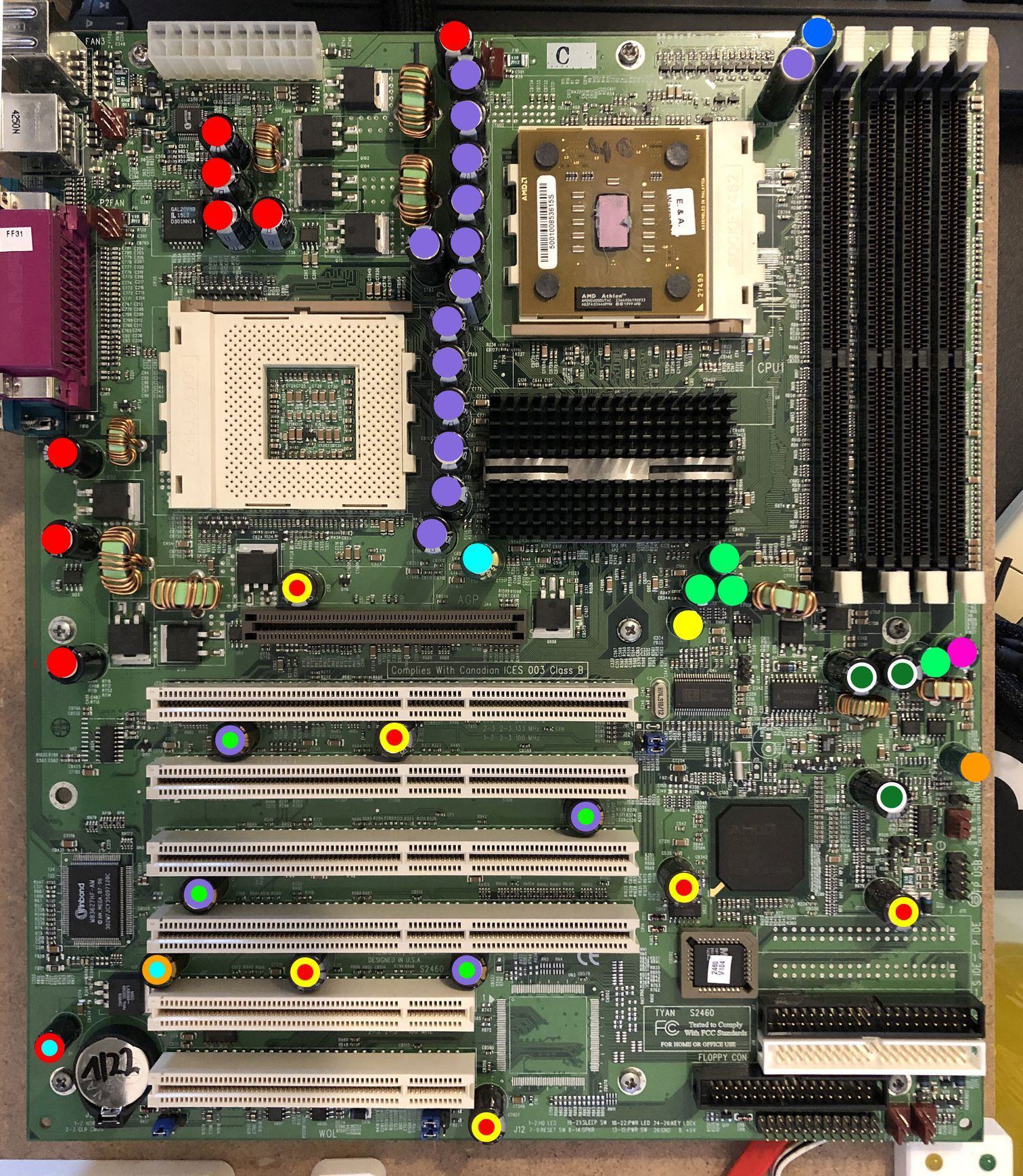

Kondensator Tauschliste​

FarbeEinbauortMengeaktuelle BestückungGrößeRMESRRippleErsatzLink
rotCPU VRM primär 5V8Rubycon ZL 10V 1000uFØ10x16mm5381430Kemet A755 16V 1000uF
lilaCPU VRM sekundär Vcore14Rubycon ZL 6.3V 2200uFØ10x23mm5222150Nichicon PLG0G272MDO1TD 4V 2700uF
cyanVdd primär 3.3V1Sanyo 6.3V 1500uFØ10x215Kemet A755 6.3V 1500uF
blauVdimm Slot 2.5V1Sanyo 6.3V 1500uFØ10x215Kemet A755 6.3V 1500uF
grünVdimm vrm 2.5V4Sanyo CA 6.3V 1000uFØ8x11.5mm3.5150560Kemet A755 6.3V 1000uF
gelbVdimm vrm 3.3V1Sanyo CA 6.3V 1000uFØ8x11.5mm3.5150560Kemet A755 6.3V 1000uF
orangeVdimm vrm primär 5V1Sanyo CA 6.3V 1000uFØ8x11.5mm3.5150560Kemet A755 6.3V 1000uF
magentaVTT vrm sekundär 1.25V1Sanyo CA 6.3V 1000uFØ8x11.5mm3.5150560Kemet A755 6.3V 1000uF
dunkelgrünvdimm vrm 12V3Rubycon YXG 25V 470uFØ10x16mm5601210Kemet A755 16V 1000uF
gelb+roter PunktPCI slots 3.3V6? ? 6.3V 1500uFØ10x135Kemet A755 6.3V 1500uF
orange + cyan PunktPCI slots 12V1HER MEI LE 25V 470uFØ10x13570840Kemet A755 16V 1000uF
lila + grüner PunktPCI slots 5V4HER MEI LE 10V 1000uFØ10x13570840Kemet A755 16V 1000uF
rot + cyan Punktneben CR2032 5V1Rubycon ZL 10V 470uFØ8x11.5mm3.572760Kemet A755 6.3V 1000uF

Zusammengefasst und auf wenige Typen vereinheitlicht:

amountmanufacturerseriesvoltagecapacity
16pcsKemetA755161000
14pcsNichiconPLG42700
9pcsKemetA7556,31500
8pcsKemetA7556,31000



Mods​

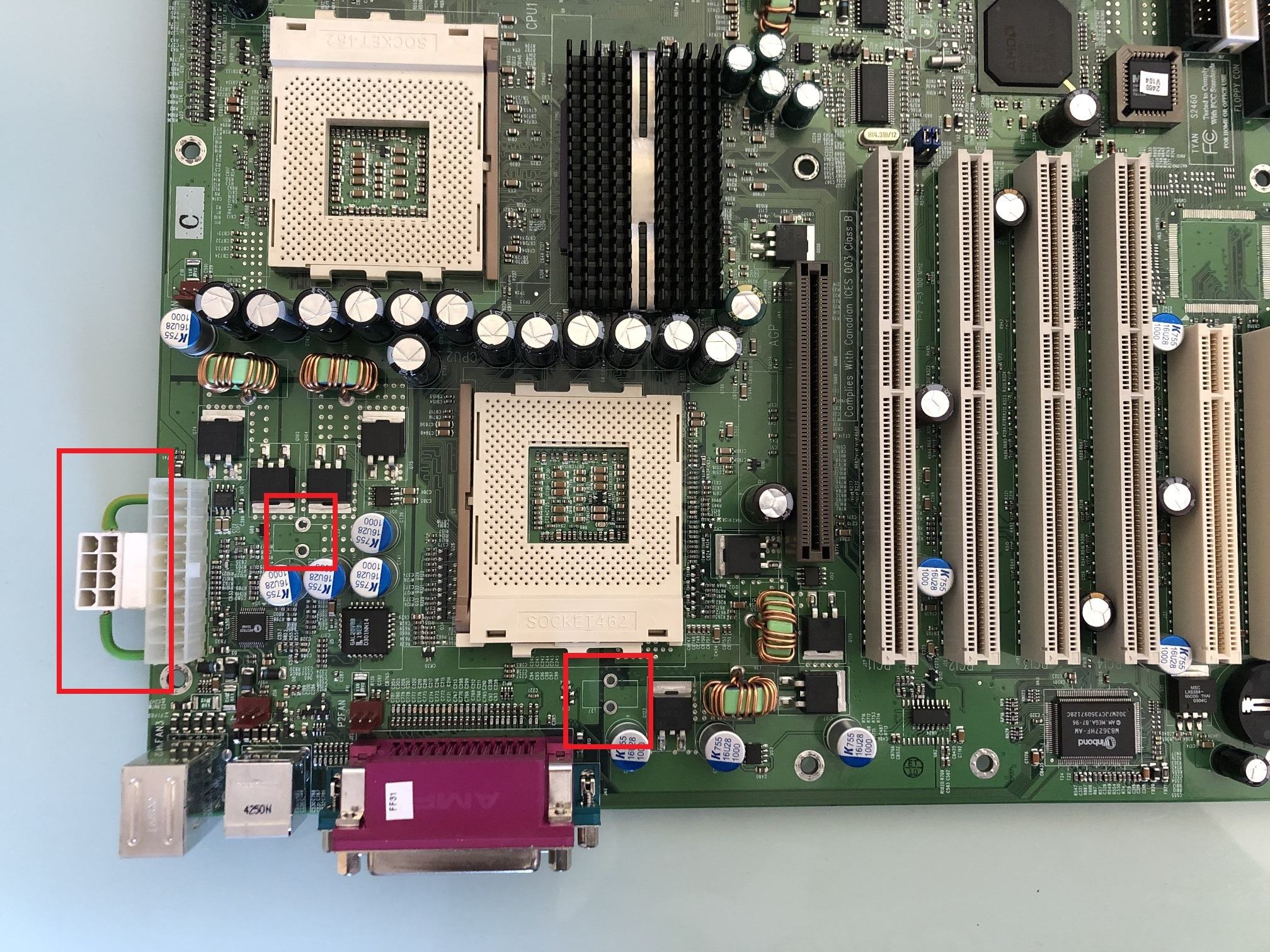

12V Rail Mod​


1. Die oben im Bild rot markierten Primärelkos am auslöten

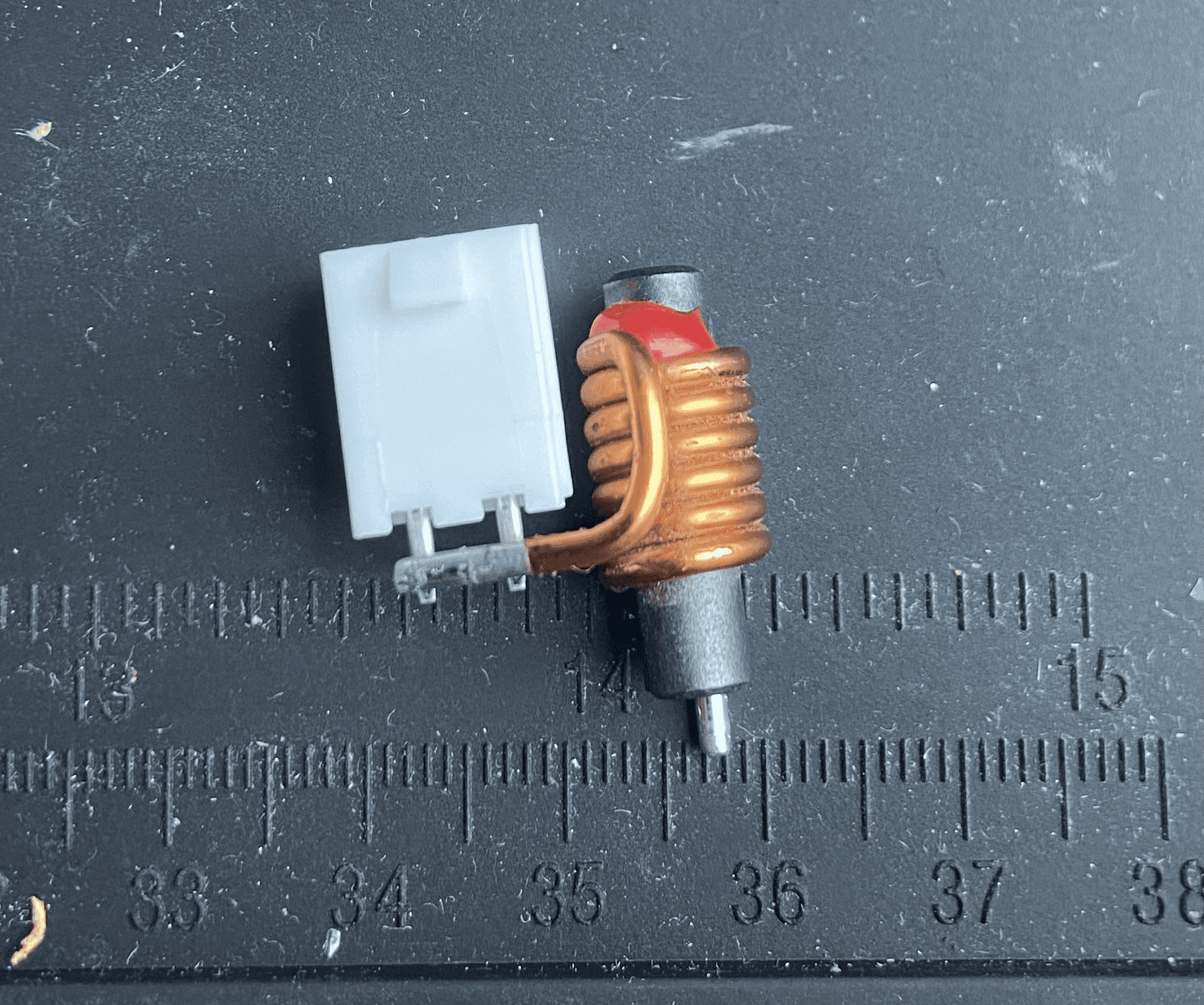

2. Die zwei kleinen Spulen am LPT Port und am 20pin ATX Stecker auslöten. Spule von der Unterseite mit einem Bein ins Board löten, damit sie unsichtbar ist.
3. Einen separaten 8pin EPS Anschluss mit dem freien Bein der Spule verbinden
4. Die Primärelkos durch 12V feste Typen (z.B. Kemet A755 16V 1000uF) ersetzen

Foto 27.02.22, 11 29 35.jpg

Zuletzt bearbeitet:
Asrock AM2 CPU Board12x 6,3v 1000uf OST RLPPanasonic FR 6.3V 1000ufFR0J102
8x 6,3v 1500ufKemet 6.3V 1500ufA750KS158M0JAAE014
4x 16v 1000ufNichicon 16V 1000uf

RNL1C102MDS1



Zuletzt bearbeitet:

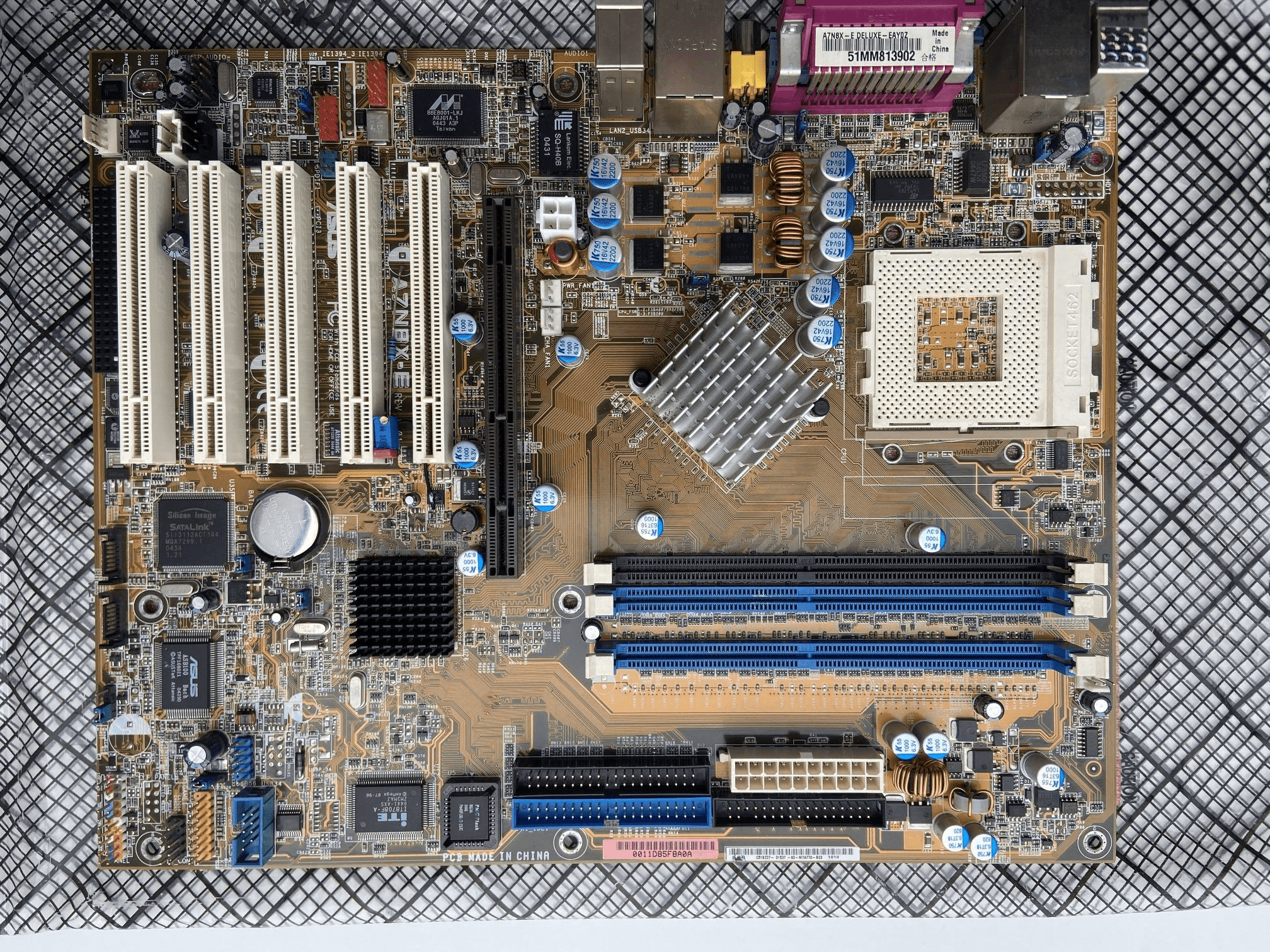

A7N8X Deluxe v2.0​

passt auch zu:
A7N8X-E Deluxe v1.x
A7N8X-X
A7N8X v2.0

Kondensator Tauschliste​


EinbauortFarbe im BildMengeaktuelle BestückungGrößeRMErsatzLinkErsatz alternativLink
CPU VRM primärrot33x MBZ 3300uF 6.3V10x255Panasonic FR 1800uF 16VKemet A750 16V 2200uF
CPU VRM sekundärblau55x MBZ 3300uF 6.3V10x255Nichicon PLG0G272MDO1TD 2700uF 4VMouserKemet A750 2200uF 4V
VDimm VRM primärorange22x KZG 820uF 6.3V8x123.5Kemet A750KK827M0JAAE016 820uF 6.3V
VDimm sekundär, NB, AGPpink1010x OST RLS 1000uF 6.3V8x123.5Kemet A755KS108M0JAAE013 1000uF 6.3V
USB und anderehellgrün44x OST RLS 1000uF 6.3V8x123.5Kemet A755KS108M0JAAE013 1000uF 6.3V
VTTgelb32x GSC T30D 330uF 6.3V6x102.5United Chemicon APSA6R3ELL331MFA5G 330uF 6.3V


Mods​

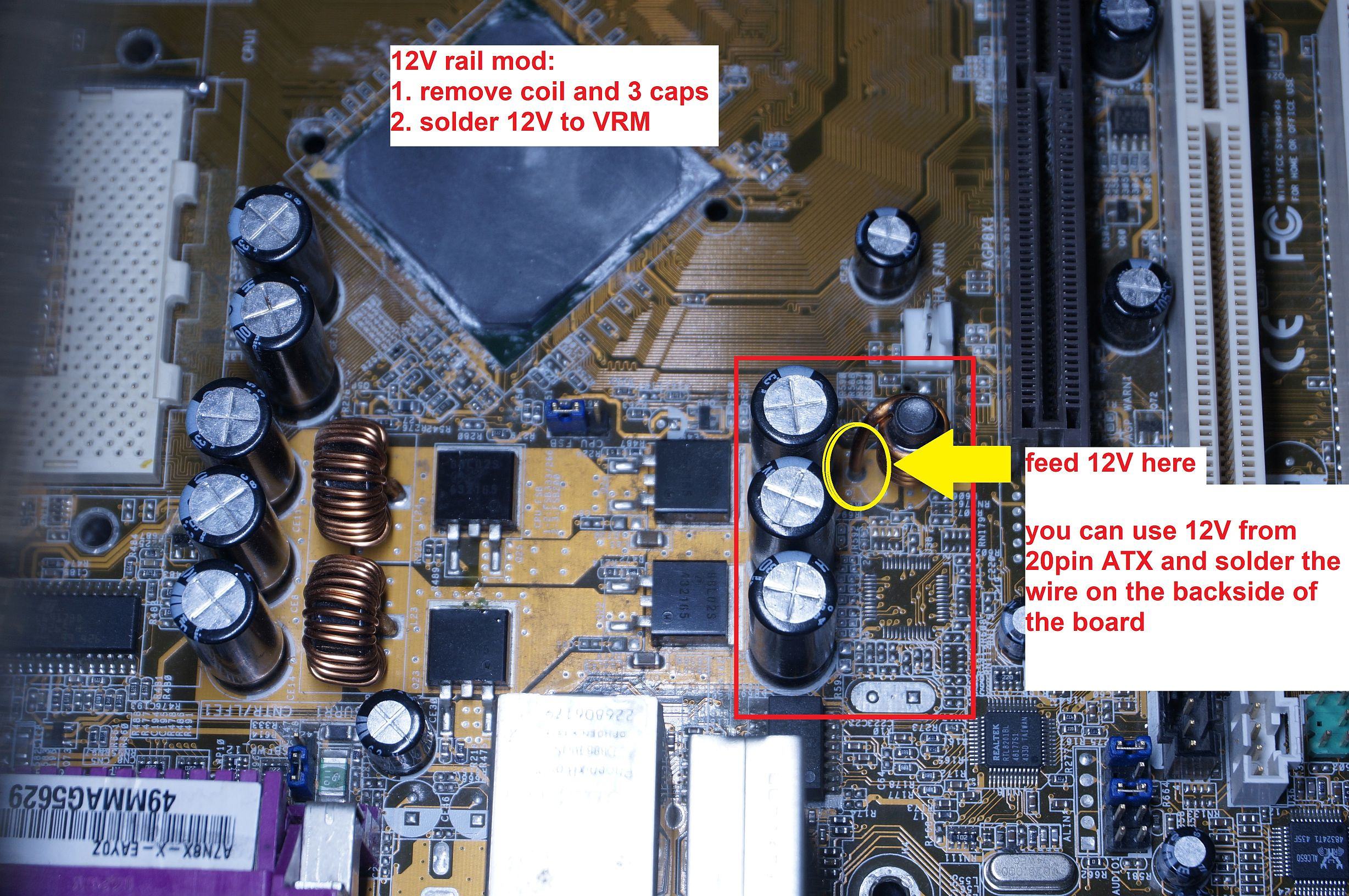

12V Rail Mod​

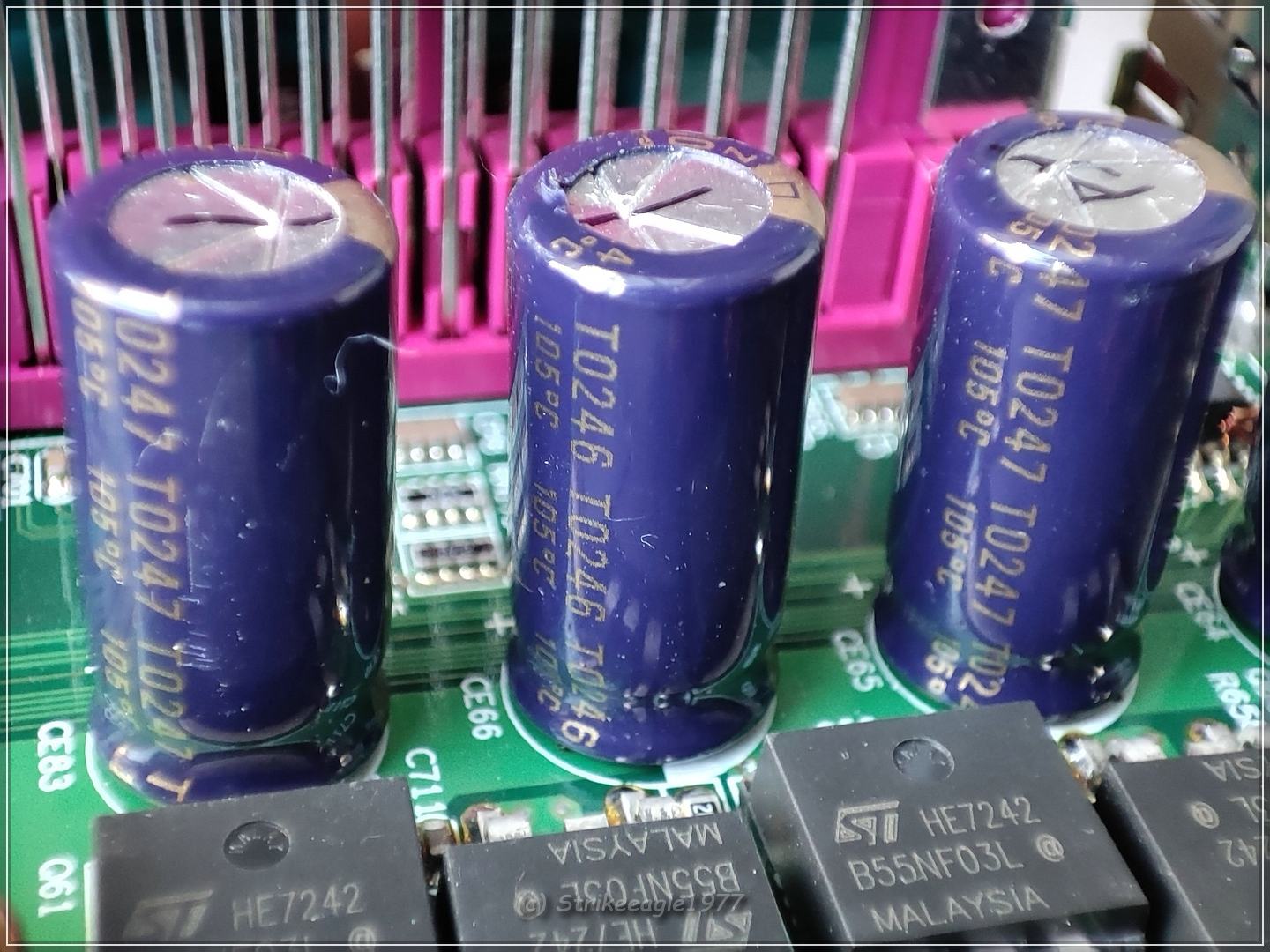

1. Die drei Primärelkos am AGP Slot auslöten
2. Die Spule neben den drei Elkos einseitig auslöten, am nun freien Bein wird 12V eingespeist. Alternativ: Spule von der Unterseite ins Board löten, damit sie unsichtbar ist
3a. Entweder auf der Unterseite des Boards vom 20pin zum Lötauge der Spule eine Leitung ziehen.
3b. Oder einen separaten 4pin Anschluss mit dem Lötauge der Spule verbinden
4. Die drei Primärelkos durch 12V feste Typen (z.B. 16V Kemet A750 oder Panasonic FR) ersetzen

Danach läuft die Cpu über das 12V Rail, sonst ist nichts weiter nötig. Es ist außerdem empfehlenswert zwischen dem 12V Rail und den Spannungswandlern die ausgelötete Spule weiterhin zu nutzen.


Vcore​


Vdd​


Vdimm​


VDimm Feedback Divider Rework​

Asus nutzt einen sehr hochohmigen Feedback Teiler für die VDimm, was insbesondere mit VDimm Mod zu Spannungseinbrüchen unter Last von bis zu 0.1V führt. Durch den VDimm Feedback Mod sind die Widerstände im Feedback Spannungsteiler niederohmiger und die Fluktuation wird auf wenige Millivolt reduziert.

Hinweis: Wenn der VDimm Mod und der Feedback Rework zusammen genutzt werden, muss der Widerstand für den VDimm Mod erheblich reduziert werden. Der normale 10k VR ist zu hochohmig.

Hinweis: Für weitere Informationen zum Rework Mod bitte diesen beiden Links folgen. Link 1 ist das grundsätzliche Vorgehen und Link 2 beinhaltet bessere Widerstandswerte:

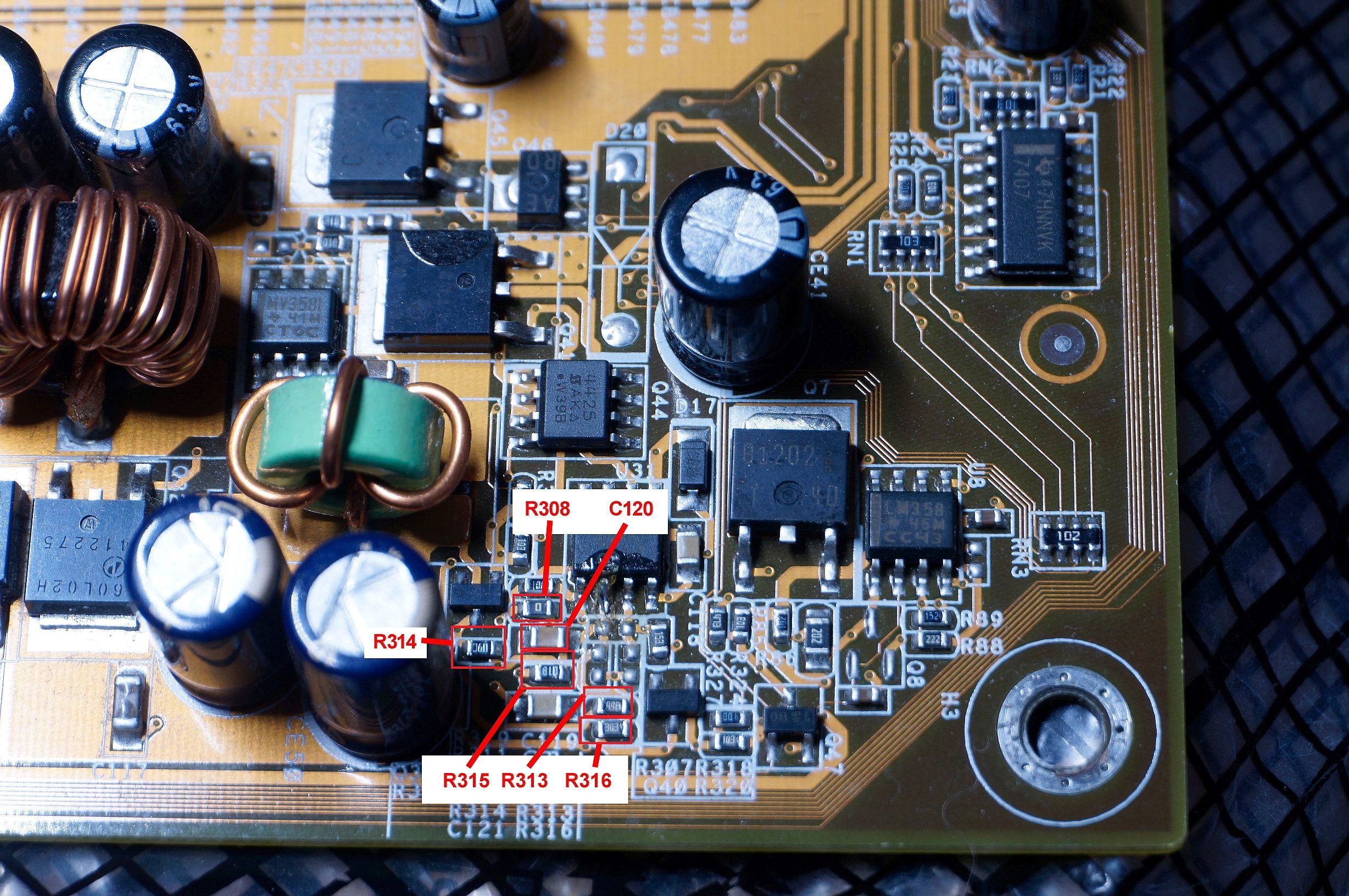

VDIMM Modifizierung:
R308 & C120 entfernt
R313=240R
R314=110R (Bios 2.6V)
R316=2.7K (Bios 2.7V)
R315=820R (Bios 2.8V)
R316||R315=93.62R (Bios 2.9V)

Bios 2.6V => new calc 2.548V; real 2.55V
Bios 2.7V => new calc 2.617V; real 2.62V
Bios 2.8V => new calc 2.780V; real 2.73V
Bios 2.9V => new calc 2.854V; real 2.85V


VTT​

# folgt #

Zuletzt bearbeitet:
Gigabyte GA - 7NNXP Full Recap Liste + DPS Modul

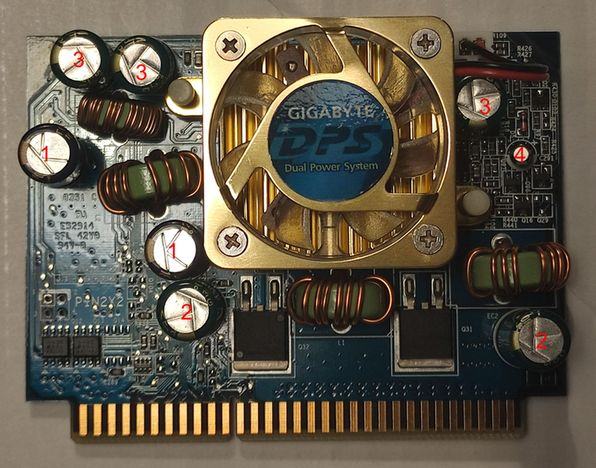

Board:DPS für 7NNXP
MarkerMenge StkHerstellerBezeichnungenVoltµFGröße mm Ø / HöheErsatzHerstellerArtikelNr.VoltµF
12RubyconMBZ T0321 105°1615008/21ErsatzKEMETA750MV158M1CAAE010161500
22SanyoWG S.E.30 105°6,3330010/22ErsatzNichiconPLG0G272MDO142700
33SanyoWG S.E.28 105°16100010/15ErsatzKEMETA750MS108M1CAAE013161000
41ChoyorV9016104/7ErsatzPanasonicEEA-GA1C100B1610
Board:7NNXP
MarkerMenge StkHerstellerBezeichnungenVoltµFGröße mm Ø / HöheErsatzHerstellerArtikelNr.VoltµF
53NichionH0340 105° HM(H)6,3330010/25ErsatzNichiconPLG0G272MDO142700
62RubyconT0321 105° MBZ6,3V15008/21ErsatzKEMETA750KS158M0JAAE0146,31500
73SanyoWG SE 35 105°16100010/15ErsatzKEMETA750MS108M1CAAE013161000
823KZG30 0(3) (M) 105°6,310008/12ErsatzKEMETA750KK108M0JAAE0156,31000
98TeapoA3 SS 105° 10/03101005/8ErsatzKEMETESS107M016AC2KA16100
103GSCT3NB 105°25225/8ErsatzPanasonicEEA-GA1E220H2522
111GSCT37E 105°161005/11ErsatzPanasonicEEU-FR1C10116100
121G-Luxon310A(M) SX 105°50105/8ErsatzUnited Chemi-Con (UCC)EKZE500ETC100ME07D5010

Danke an WMDK für´s raussuchen


Anhänge

  • GA-7NNXP DPS.jpg
    GA-7NNXP DPS.jpg
    67,8 KB · Aufrufe: 108
  • GA-7NNXP Full.jpg
    GA-7NNXP Full.jpg
    265,4 KB · Aufrufe: 108
  • IMG_20221006_234913.jpg
    108,6 KB · Aufrufe: 110
  • IMG_20221006_234721.jpg
    177,8 KB · Aufrufe: 103

DFI Lanparty Nforce 2 Ultra B​

FarbeEinbauortMengeaktuelle BestückungGrößeRMErsatzLinkErsatz alternativLink
rotCPU VRM primär3MBZ 3300uF 6.3V10x255United Chemicon PSG 16V 1500uFKemet A750 16V 1200uF
blauCPU VRM sekundär5MBZ 3300uF 6.3V10x255Nichicon PLG0G272MDO1TD 4V 2700uFKemet A750 4V 2200uF
orange4OST RLG 16V 470uF8x123.5Panasonic FR 16V 470uF
pinkVdd + VTT9OST RLG 6.3V 1000uF &
OST RLG 10V 1000uF
Panasonic FS 10V 1200uF
grün1Teapo 1000uF 6.3VPanasonic FC 6.3V 470uF

Liste aus @WMDKs Vorschlag übernommen:


Zuletzt bearbeitet:

MSI K8N Neo4 Platinum​

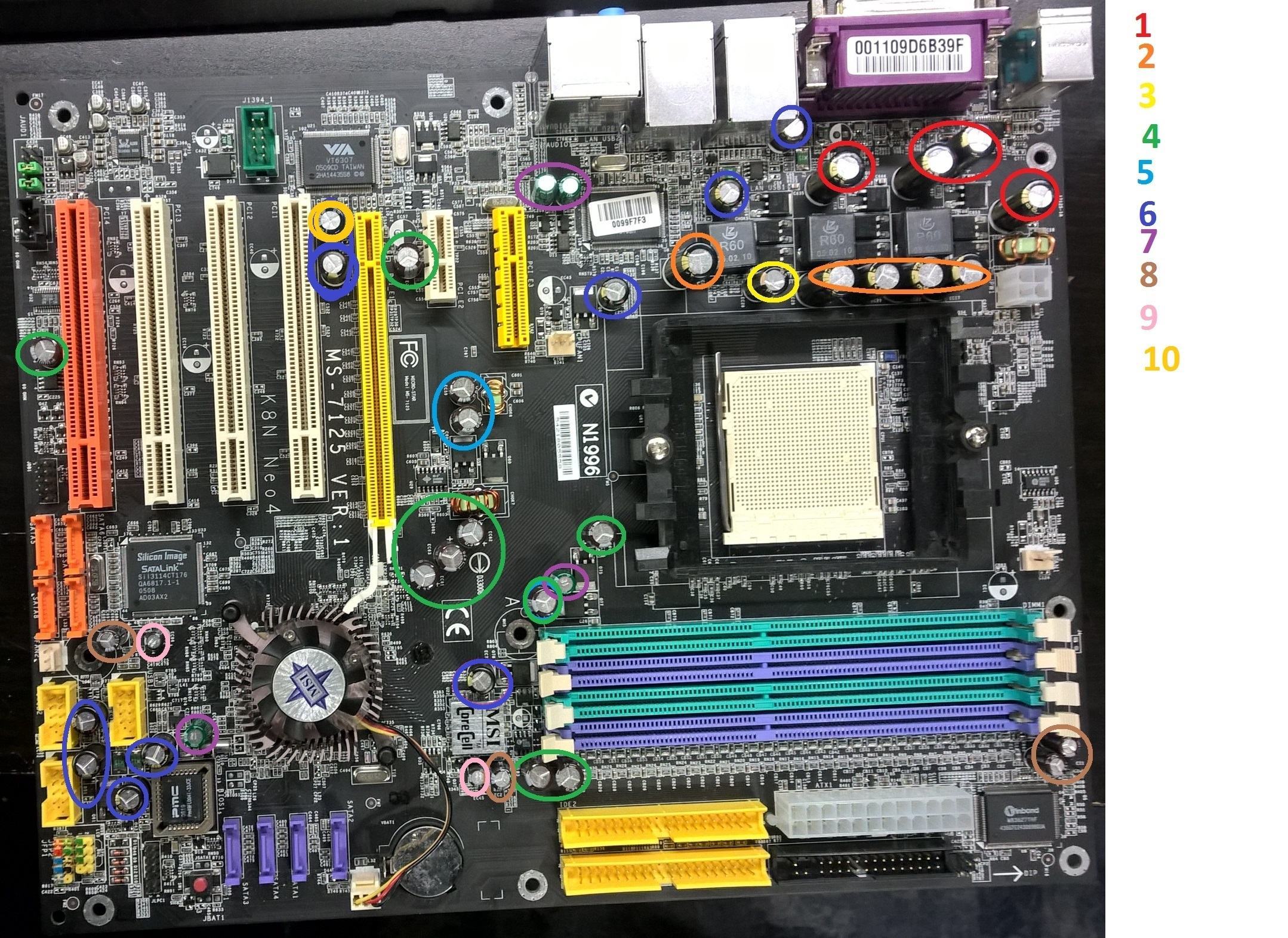

Nummer / FarbeAnzahlSpannungRMGrößegemessene SpannungErsatzLink
1 rot​
4​
FJ 16V 1500uF
5​
Ø10x20​
12VKemet A750 16V 1500uFLink
2 orange​
5​
FJ 6,3V 3.300µF
5​
Ø10x20​
VcoreNichicon PLG 4V 2700uFLink
3 gelb​
1​
MCZ 6,3V 1.800µF
3,5​
Ø8x20​
VcoreNichicon PLG 4V 1800uFLink
4 grün​
9​
KZG 6,3V 1.000µF
3,5​
Ø8x12​
1,5-3,3V (teilw. RAM)Kemet A750 6.3V 1000uFLink
5 türkis​
2​
KZG 10V 680µF
3,5​
Ø8x12​
5VKemet A750 6.3V 680uFLink
6 blau​
9​
FJ 10V 470µF
3,5​
Ø8x12​
1,8-5VKemet A750 10V 470uFLink
7 lila​
4​
KZE 25V 100µF
3​
Ø6,5x12​
1,1-3,0VPanasonic FR 25V 100uFLink
8 braun​
4​
KMG 10V 470µF
3​
Ø6,5x12​
1,2-2,6V (teilw. RAM)Panasonic FR 6.3V 470uFLink
9 pink​
2​
KMG 16V 100µF
2​
Ø5x12​
2,5-3,3VKemet ESL 16V 100uFLink
10 gold​
1​
HM 16V 470µF
3,5​
Ø8x12​
12VKemet A750 16V 470uFLink

Kondensatorliste aus @bschicht86 Post entnommen und um @WMDKs Ersatztypen ergänzt:

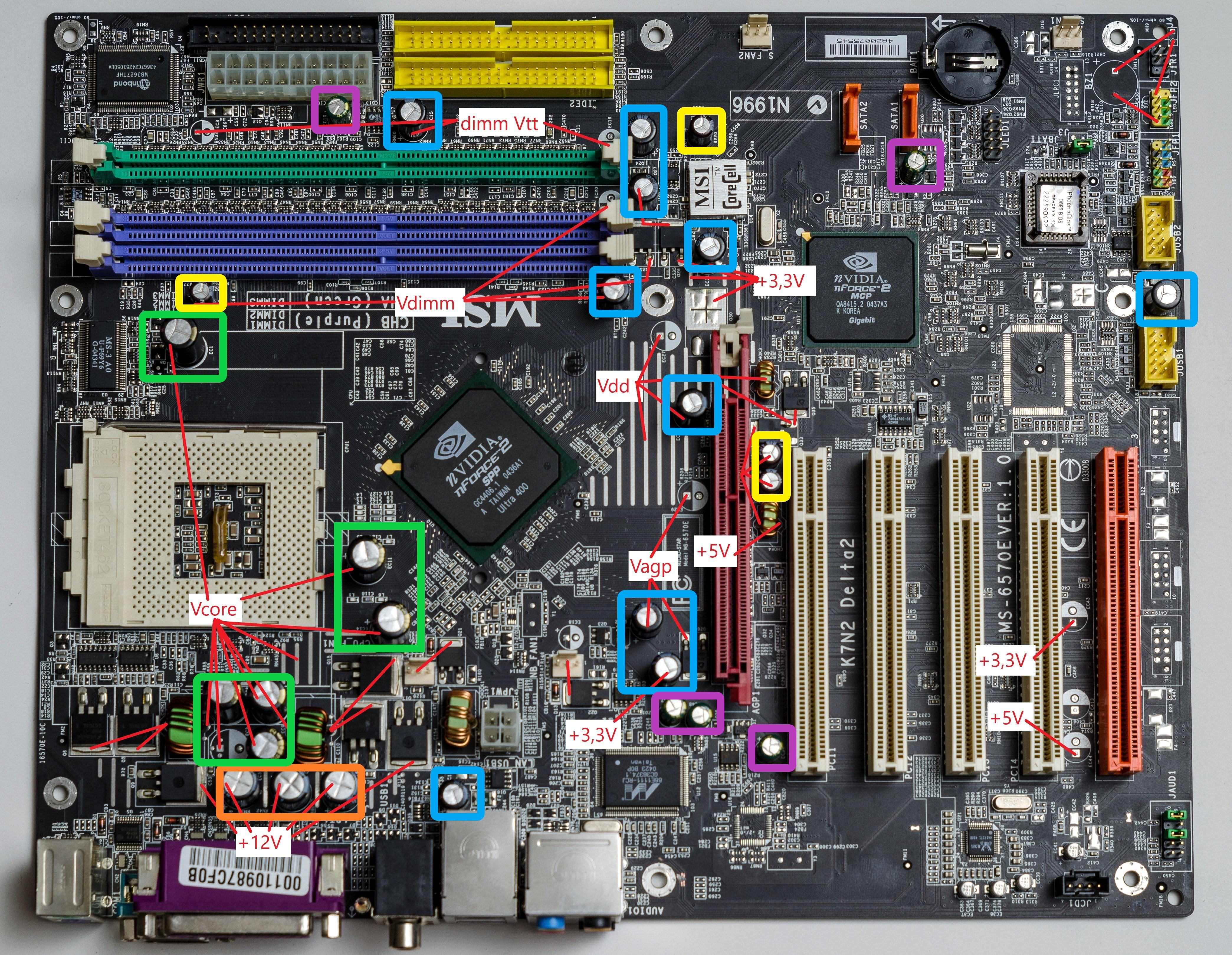

MSI K7N2 Delta2

passt zu:
K7N2 Delta2 Platinum
K7N2 Delta2 FSR
K7N2 Delta2 LSR

Kondensator Tauschliste​


brandpositionquantitycapacityvoltagesizeRMImpedance
(mΩMAX/20°C, 100kHz)
ripple current
(mArms/105c, 100kHz)
brandcapacityvoltagesizeImpedance
(mΩMAX/20°C, 100kHz)
Ripple
(mArms/105c, 100kHz)
link
orange
Rubycon MBZ​
CPU VRM​
3x​
1500µF​
16V​
Ø10x21mm​
5mm​
11​
2770​
United Chemi-Con PSG​
1500µF​
16V​
Ø10x16mm​
8​
7700​
link
Kemet A750​
1500µF​
16V​
Ø10x14mm​
10​
6100​
link
green
Rubycon MBZ​
CPU VRM​
6x​
2200µF​
6,3V​
Ø10x21mm​
5mm​
11​
2770​
United Chemi-Con PSC​
2200µF​
6,3V​
Ø10x12mm​
10​
5560​
link
KEMET A750​
2200µF​
4V​
Ø10x12,5mm​
7​
6100​
link
blue
Panasonic FJZ​
???​
10x​
1000µF​
6,3V​
Ø8x15mm​
3,5mm​
32​
1240​
KEMET A750​
1000µF​
6,3V​
Ø8x8mm​
15​
4100​
link
KEMET A755​
1000µF​
6,3V​
Ø8x12mm​
13​
4500​
link
pink
Nippon Chemi-Con KZE​
???​
5x​
100µF​
25V​
Ø6x12mm​
2,5mm​
130​
405​
Nichicon HE​
120µF​
16V​
Ø6,3x11mm​
87​
340​
yellow
Nippon Chemi-Con KMG​
5VSB, +5V; VTT?​
4x​
470µF​
10V​
Ø6x12mm​
2,5mm​
???​
250​
KEMET A750​
470µF​
6,3V​
Ø6,3x8mm​
18​
3100​
link

die Pinken sind nicht so wichtig, eher optional



Mods​

Vdd​



edit.
Ich musste die Tabelle 2 mal machen. Die Forensoftware hat die erste Version zerstört.

Zuletzt bearbeitet:

ASUS P4P800 SE (Rev. 2)​


Kondensator Tauschliste​


brandpositionquantitycapacityvoltagesizeRMImpedance
(mΩ)
ripple current
(mA)
brandcapacityvoltagesizeImpedance
(mΩ)
Ripple
(mA)
link

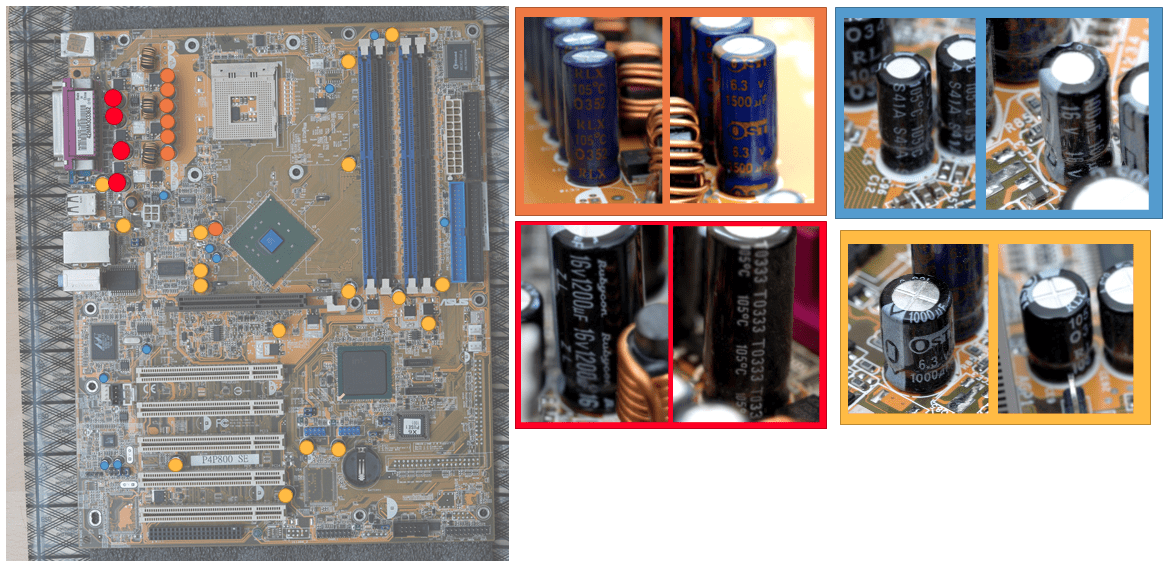

orangeOST RLXCPU VRM + NB7x1500µF6,3VØ8x20mm3,5mm211650KEMET
K750
1200µF6,3VØ8x12mm144100link
rotRubycon
ZL
CPU VRM4x1200µF16VØ10x23mm5mm222150Kemet K7501200µF16VØ10x14mm126100link
gelbOST RLPvariiert17x1000µF6,3VØ8x12mm3,5mm130555Panasonic FR1000µF6,3VØ8x12mm56950link
blauGSC OEM-Warevariiert10x100µF16VØ5x11mm2mm400
(RE-Serie Ø6,3)
250
(RE-Serie Ø6,3)
Panasonic FR100µF16VØ5x11mm300280link

Zuletzt bearbeitet:
MSI K8N NEO2 Platinum



Liste der Kondensatoren:

brand​
series​
position​
capacity​
voltage​
size​
RM​
Impedance
(mΩMAX/20°C, 100kHz)​
Ripple
(mArms/105c, 100kHz)​
quantity​

Kemet​

A750​
blue​

1500µF​

16V​

Ø10x14mm​

5mm​

10​

6100​

4x​

Kemet​

A750​
red​

1500µF​

6,3V​

Ø8x12mm​

3,5mm​

14​

4100​

10x​

Kemet​

A750​
green​

1000µF​

6,3V​

Ø8x8mm​

3,5mm​

15​

4100​

6x​

Panasonic​

FR​
yellow​

470µF​

16V​

Ø8x12mm​

3,5mm​

56​

950​

9x​

Panasonic​

FR​
pink​

470µF​

6,3V​

Ø6,3x12mm​

2,5mm​

130​

455​

4x​
Panasonic​
FR​
brown​
100uF​
25V​
Ø6,3x11mm​
2,5mm​
130​
455​
2x​

Panasonic​

FR​
orange​

100uF​

16V​

Ø5x11mm​

2,0mm​

300​

280​

4x​

Mods

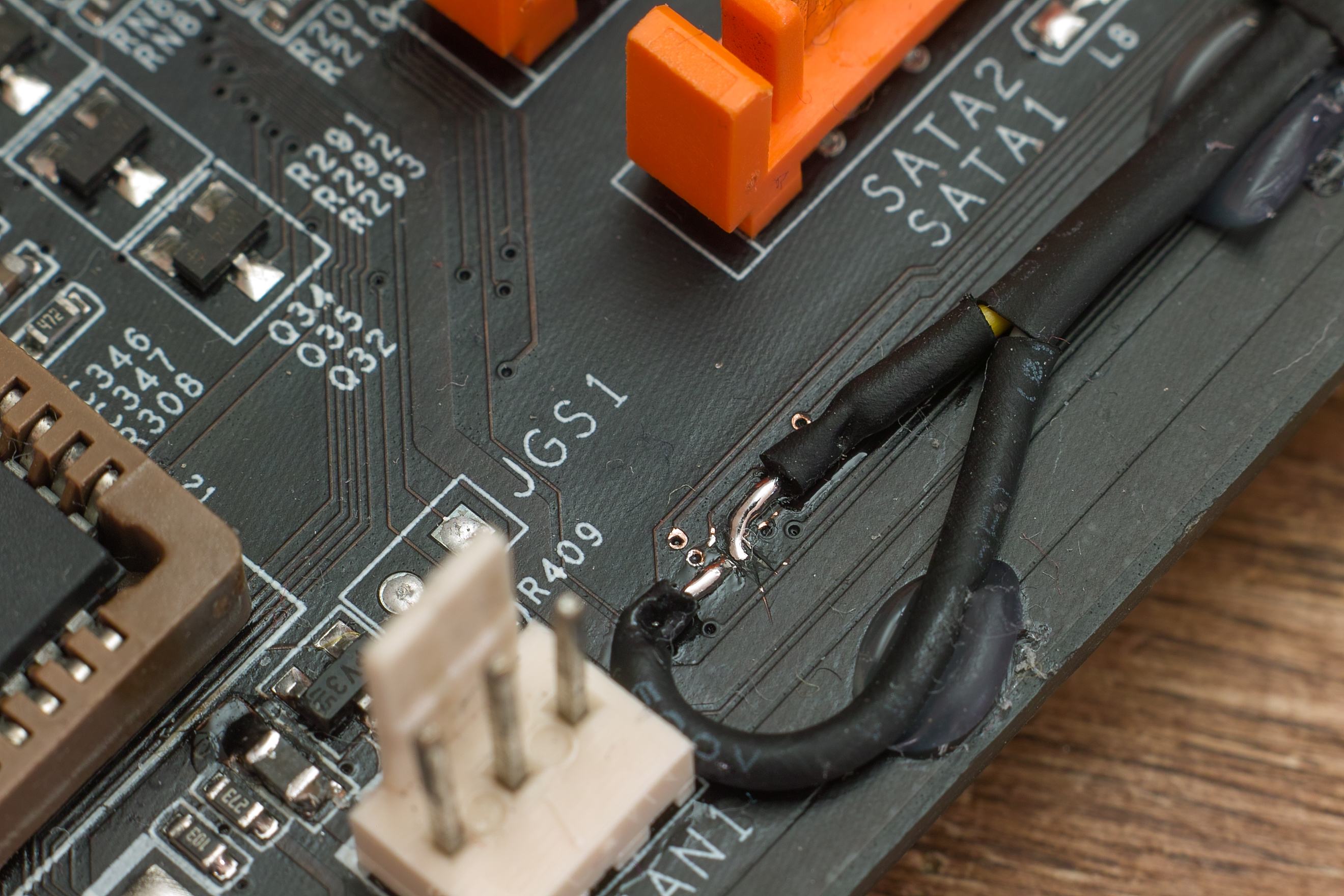

1. Vdimm mod Level 1 [<3,1V]

Grundlage des mods ist der Post aus diesem Thread hier: link
Leider sind alle Bilder weg, so musste ich mir den Teil mit Hilfe des Schaltplans zusammenreimen.



Die RAM Spannung wird durch den MSI Core Cell Chip reguliert. Genauer gesagt über die High- und Low FETs. Beide werden werden durch den MSI [ACPI] Chip gesteuert.

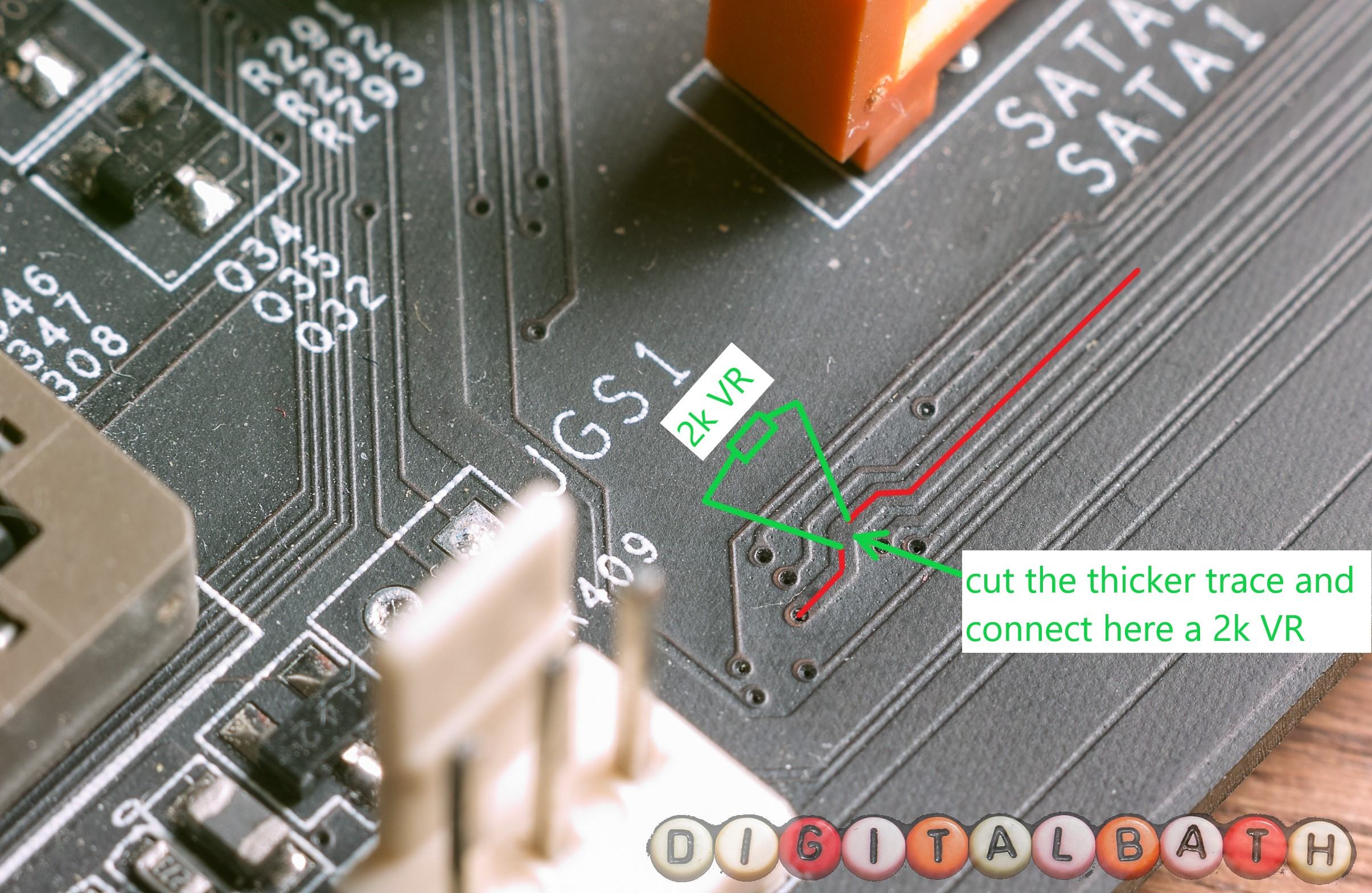

Damit der Mod funktioniert, greifen wir bei der Überwachung der RAM Spannung ein und gaukeln hier eine falsch anliegende Spannung vor. Da die Vdimm Spannung direkt am Core Cell Chip (Pin 19) anliegt, müssen wir mit unserem VR dazwischen greiffen um hier zu manipulieren. Das habe ich wie im Foto zu sehen an dieser Stelle gemacht:



Ich hatte keinen 2k VR da, so habe ich das mit in Reihe geschalteten 2x 1k VR gelöst. Das hilft bei der Einstellung.
Bei eingestellten 2,85V im BIOS sind hier maximal ~3,1V möglich. Man sollte im Betrieb vorsichtig drehen, damit die Spannungsregelung nicht überdreht und abschaltet. Ab einem Punkt, wenn die Spannung an dem Low FET der Spannung am High FET nähert, schaltet sich das board direkt ab. Somit limitiert hier die am High FET anliegende Spannung. Einmal eingestellt, arbeitet das System dann zuverlässig.


nicht 100%ig sauber, aber es funktioniert.

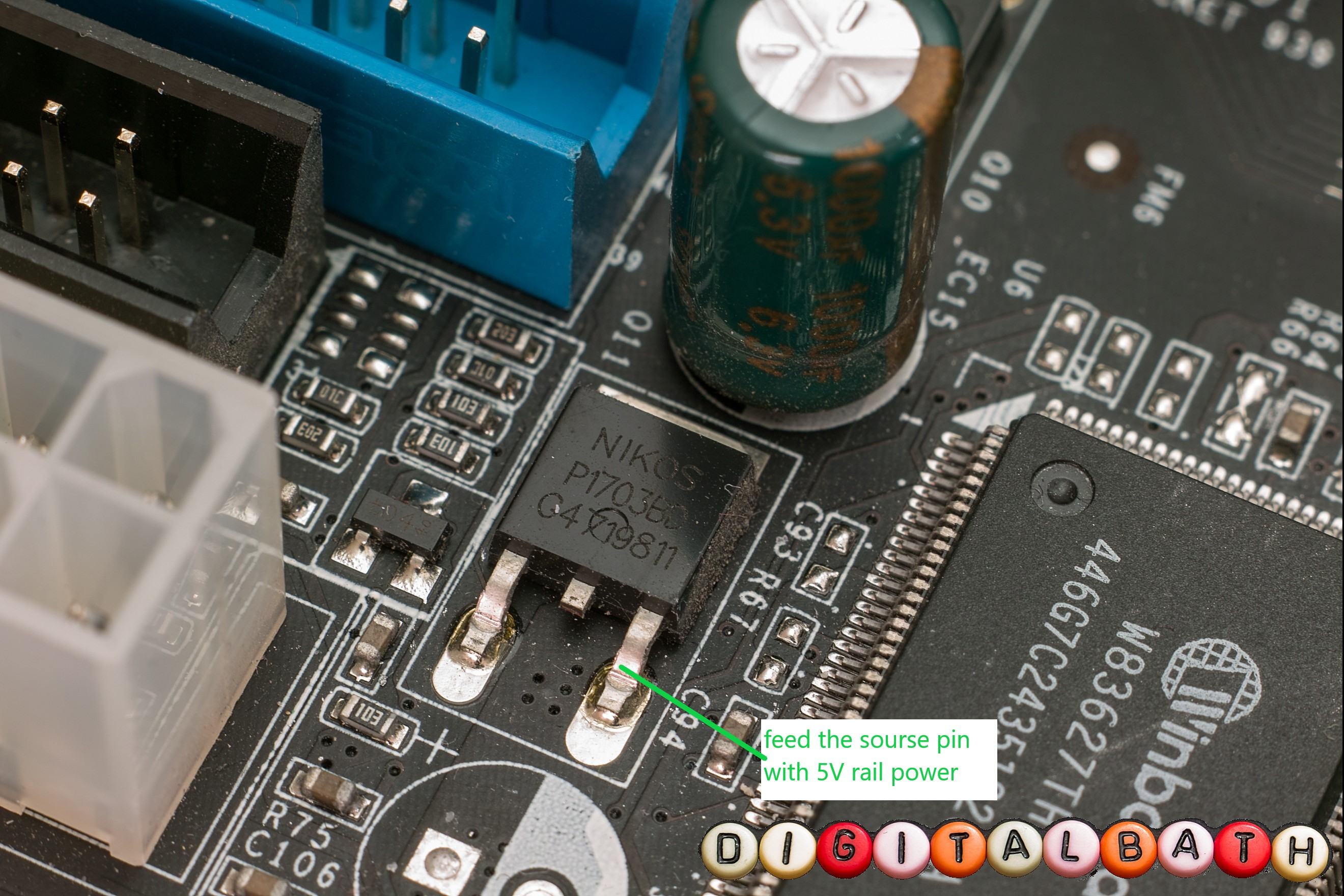

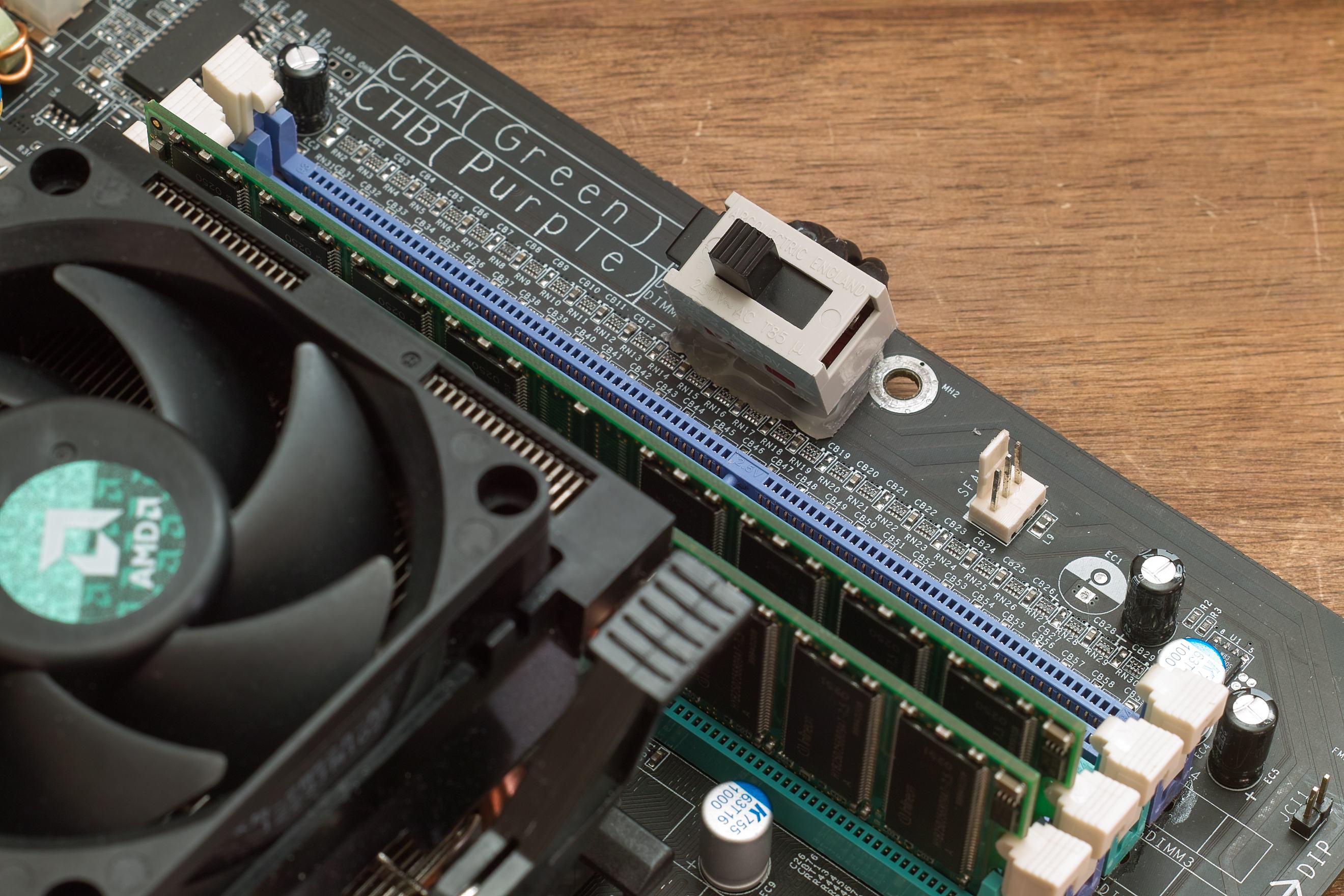

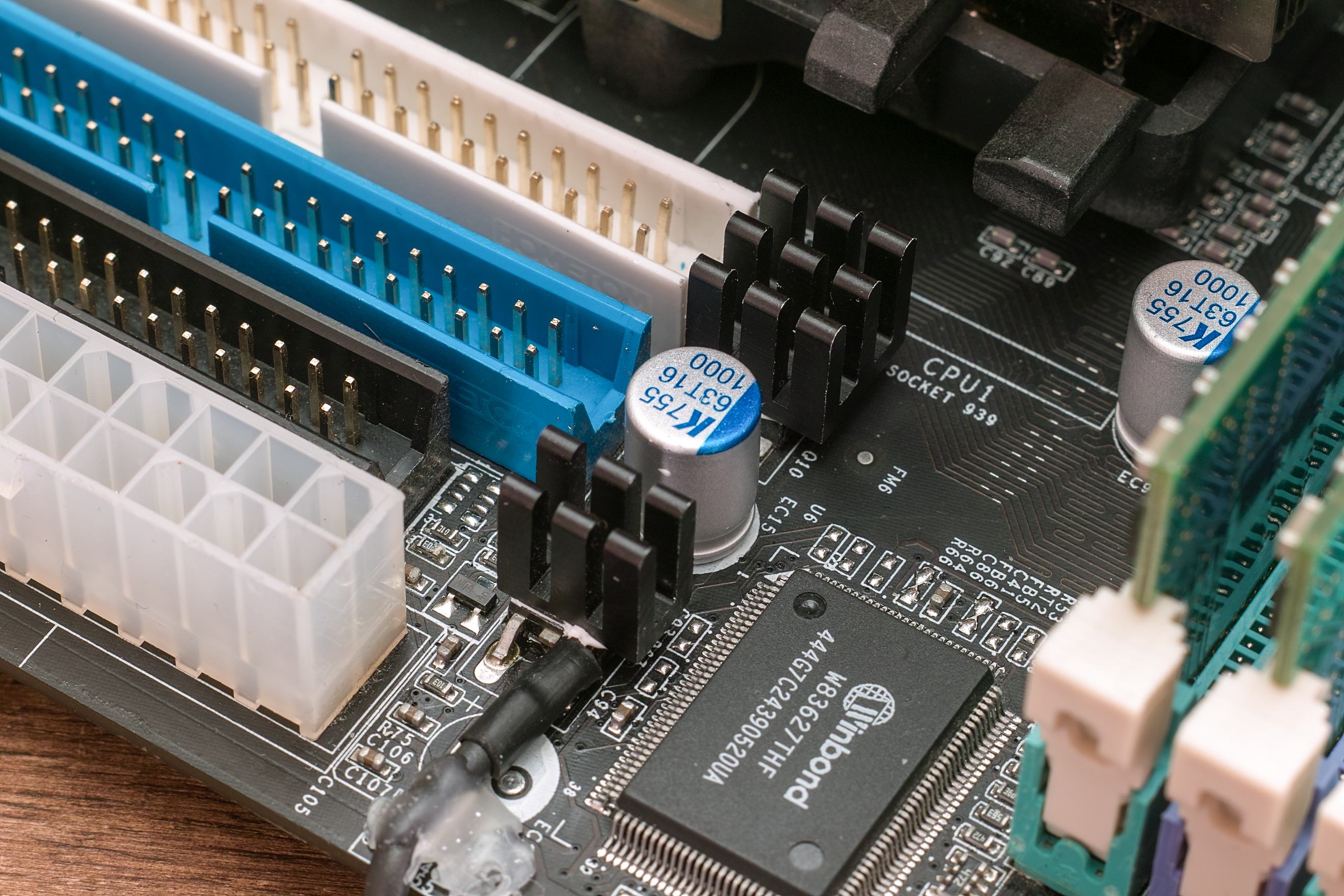

2. Vdimm mod Level 2 [>3,1V]

Das erfordert wohl den Level1 mod. Damit wir höher regeln können, müssen wir den High FET mit mehr Spannung füttern. Dazu habe ich ganz simpel ein Beinchen (source) vorsichtig vom board gelötet und hier dann eine andere Spannungsquelle angelötet.



Nach diesem mod liegen an der drain Seite des High FETs ca. 4,3V an. Den Rest muss der Low FET runter regeln. Da diese FETs nicht für diese Last ausgelegt sind, werden diese bei Last recht warm. Damit beide FETs nicht direkt verheizt werden, habe ich die Eingangsspannung schaltbar gemacht. Mit Hilfe eines Schalters kann ich dann zwischen 3,3V und 5V wählen. Für den normalen Betrieb die 3,3V Einstellung und für die >3,0V Spannungen kann ich dann auf die 5V Leitung umstellen. Zusätzlich würde ich beide FETs dann gut kühlen.
Achtung bei der Regelung! Ich hatte hier ein seltsames Verhalten bei 2,85V (nur bei der 5V Leitung) im BIOS. Der Core Cell Chip hat teilweise die Spannung in Windows runter reguliert. Bei der 2,70V Einstellung war die Spannung dann konstant.
Soweit ich das im Datenblatt nachvollziehen konnte, kann die Spannungs Regelung für Vdimm-VTT Spannung bis 3,65V Vdimm regulieren.

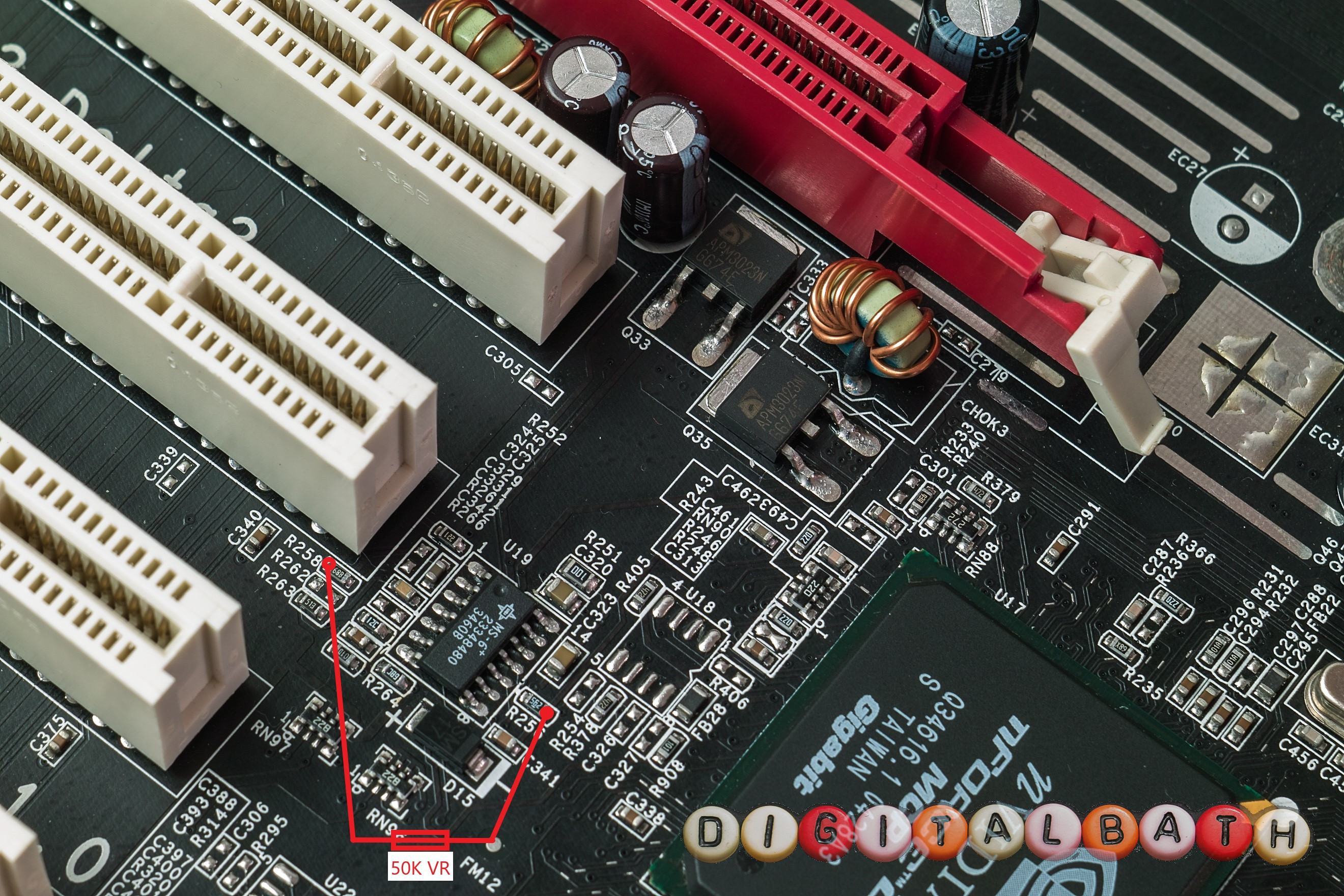

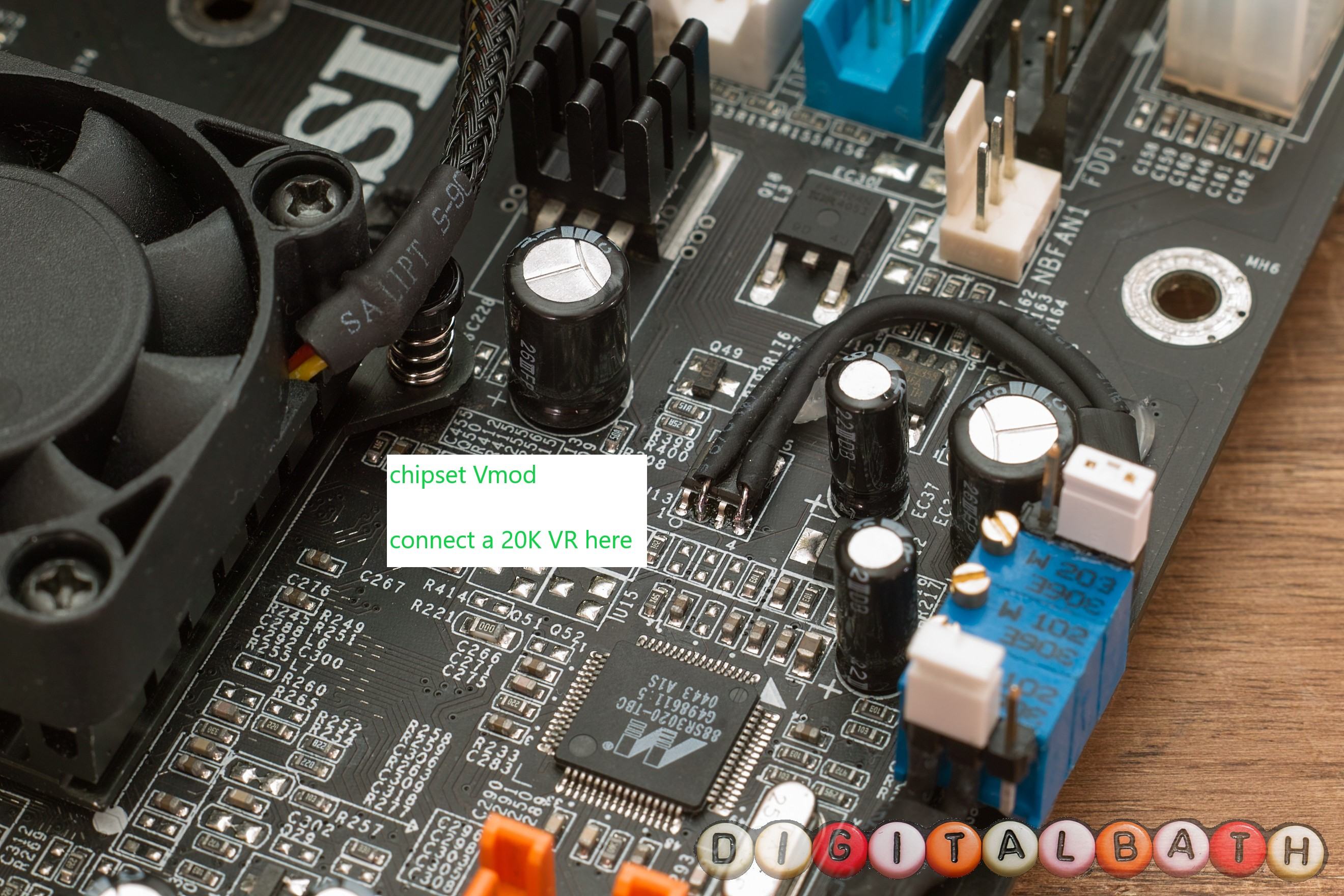

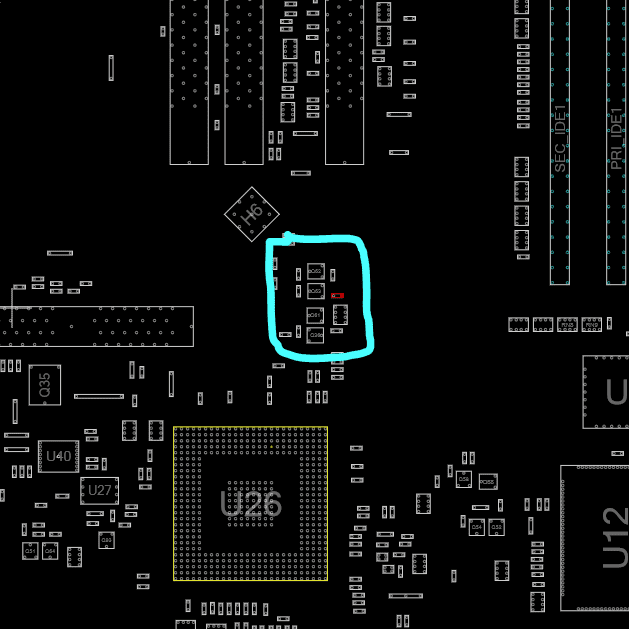

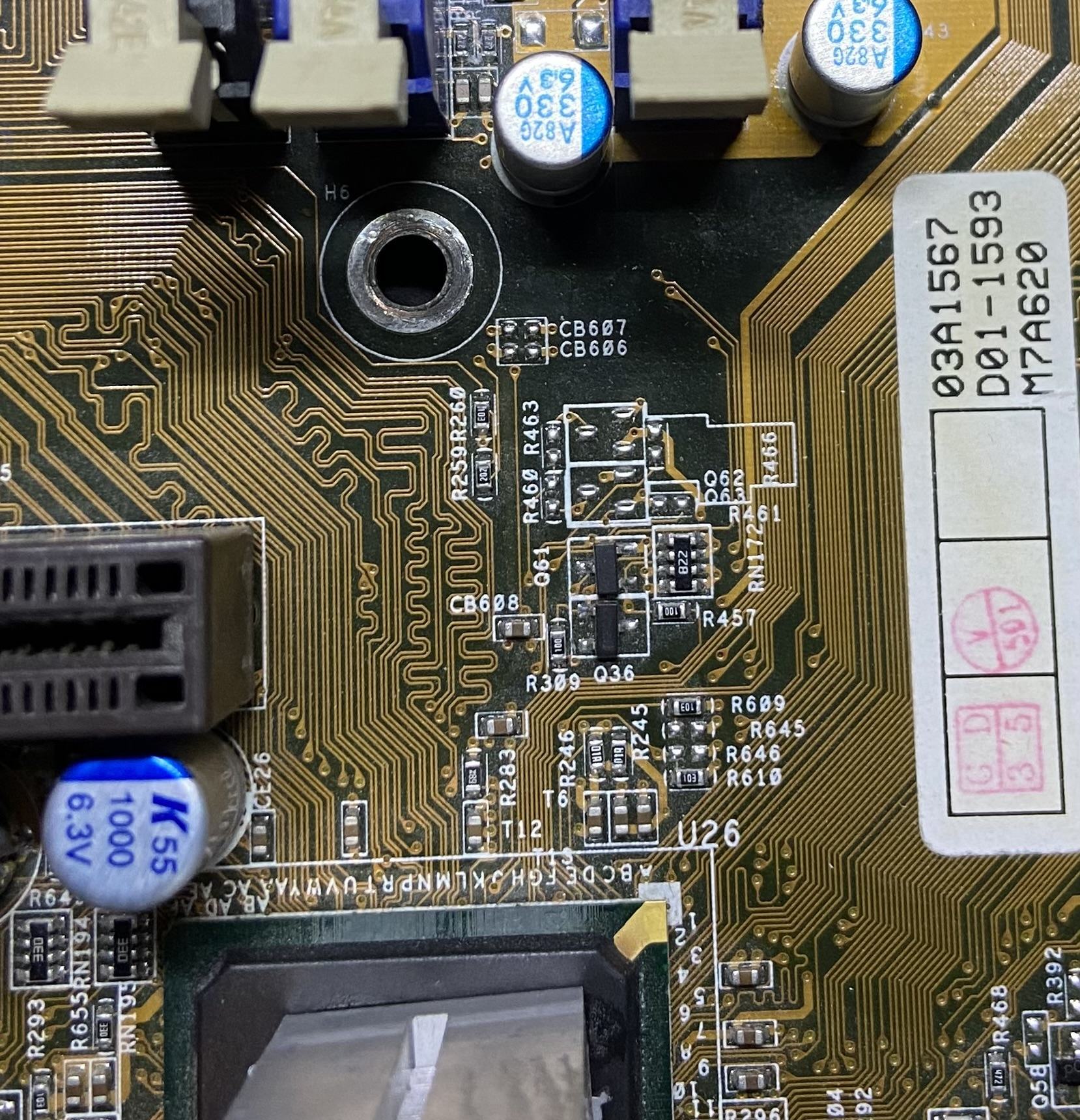

3. Chipset Vmod

Zu guter Letzt noch der mod für die Chipsatz Spannung. Hier gibt es nicht viel zu erwähnen:


Zuletzt bearbeitet:
Copy&Paste, aber hier finde ich es besser wieder ...

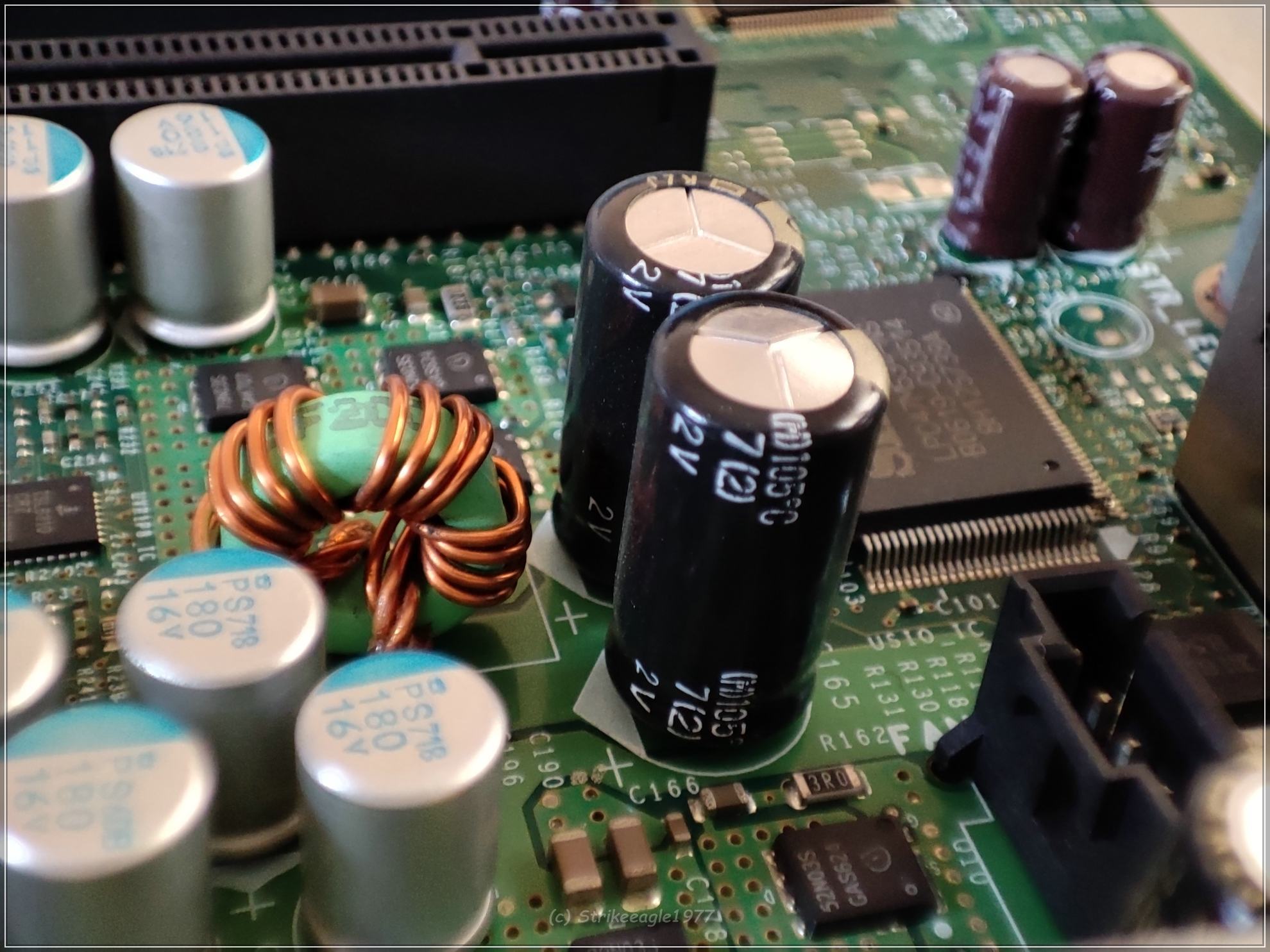

Serverboard 2x LGA771 Dell Precision
Anzahl​
Pos​
verbaut​
Abmaße Ø x l
Foto​
Ersatz​
3​
rot​

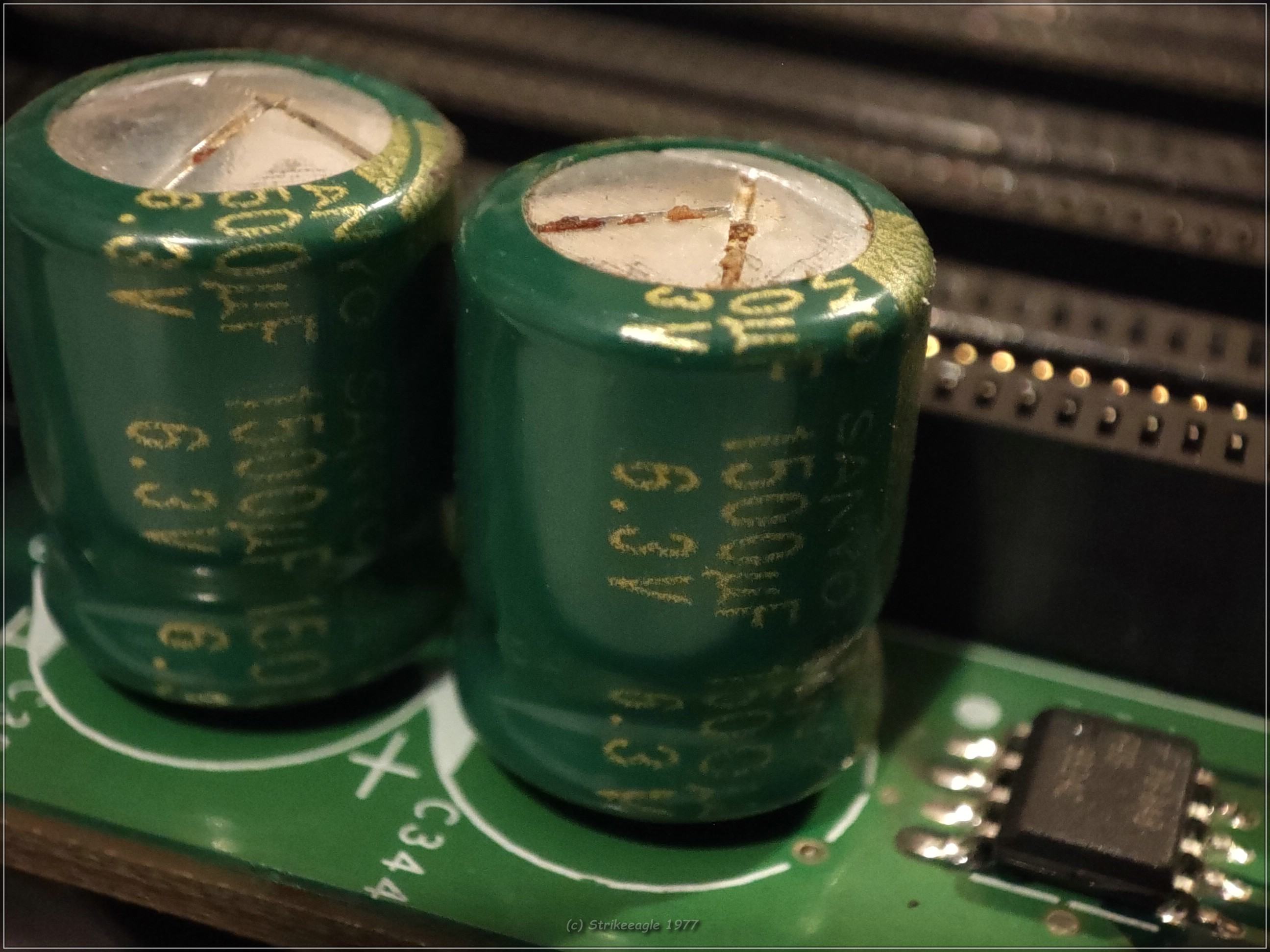

Sanyo WF 6,3V 1500µF ultra low ESR​
Ø 10x14 mm
Sanyo_1, Sanyo_2​
1​
orange​

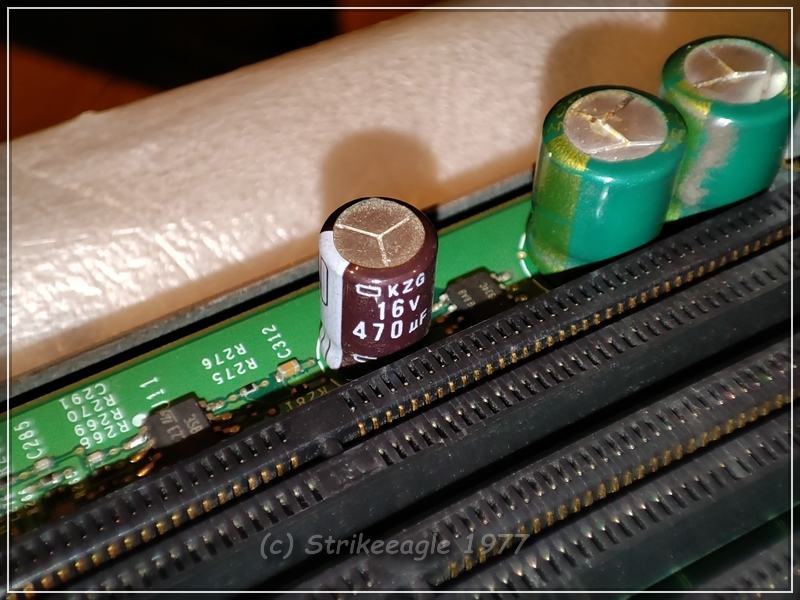

KZG 16V 470µF​
Ø 8x12 mm
KZG_1, KZG_2​
6​
blau​
KZJ 6,3V 2200µF​
Ø 10x20 mm
KZJ_1, KZJ_2​
UCC PSC 6,3V 2.200µF (ok, lt. WMDK)​
2​
gelb​

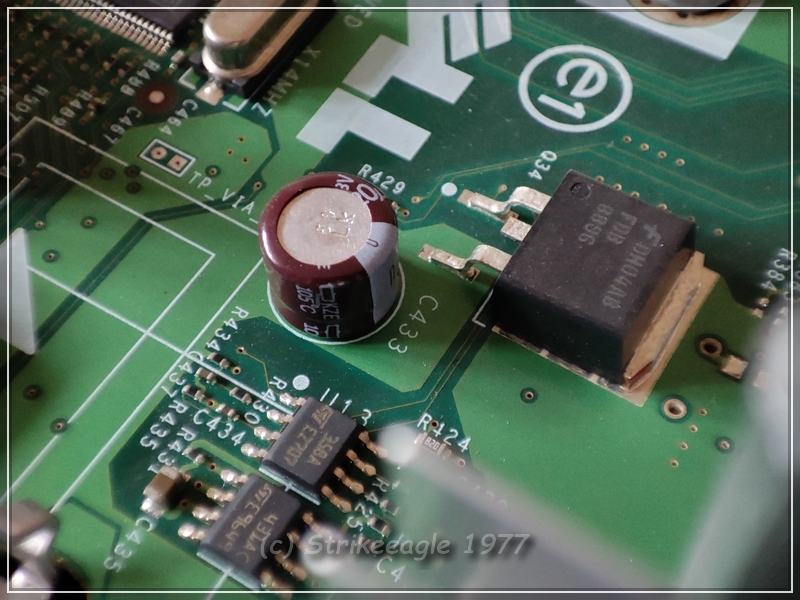

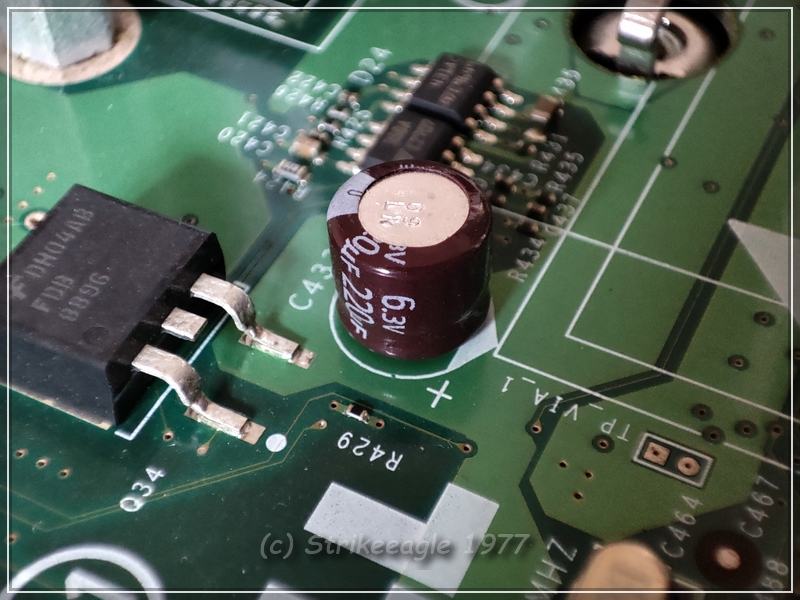

KZE 6,3V 220µF​
Ø 8x7 mm
KZE_1, KZE_2​
4​
grün​

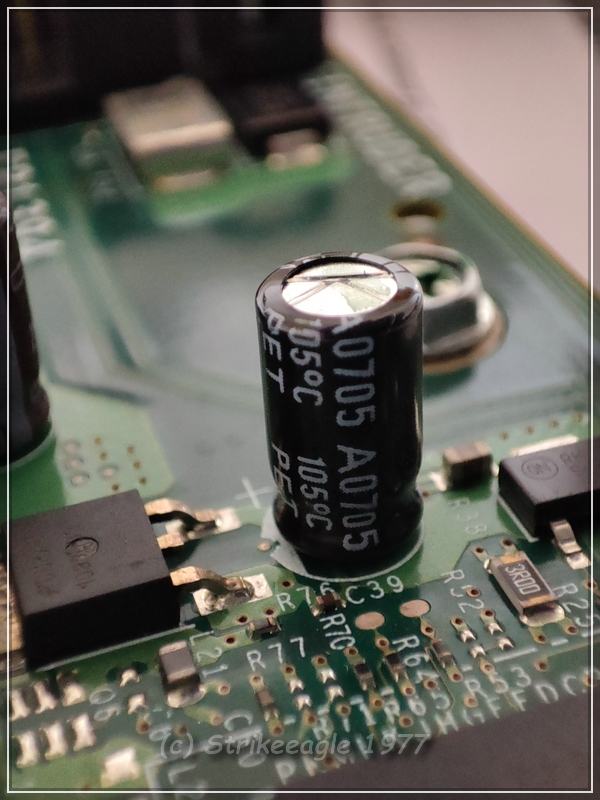

rubycon ZK 16V 120µF​
Ø 6,5 x 12 mm

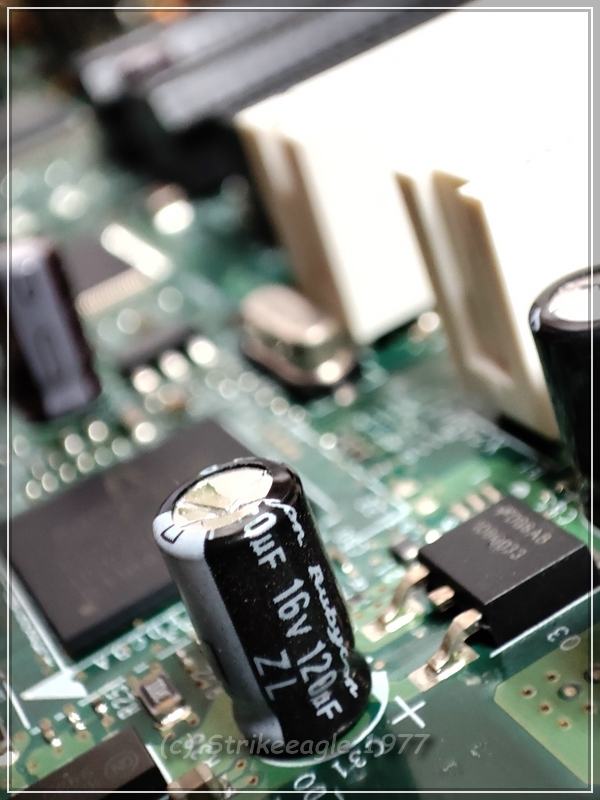

ruby1, ruby2​
stehen lassen (ok lt. WMDK)​

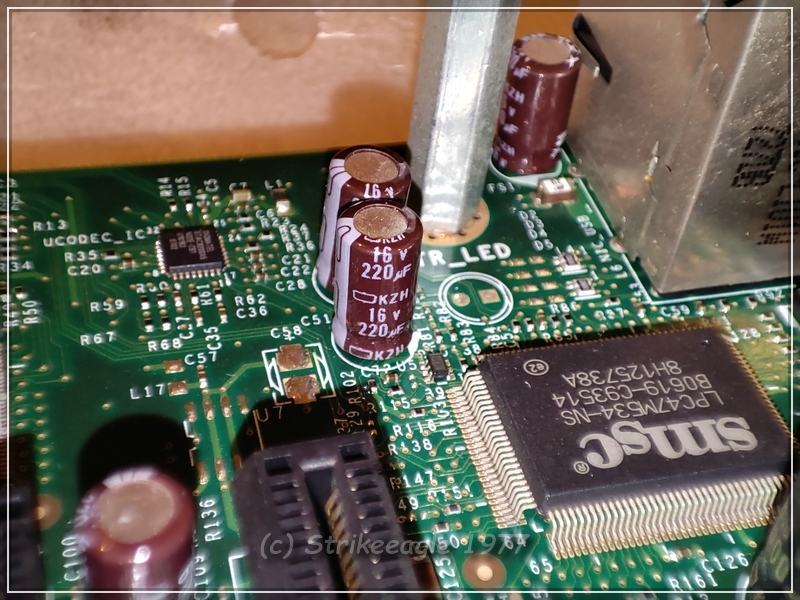

10​
violett​

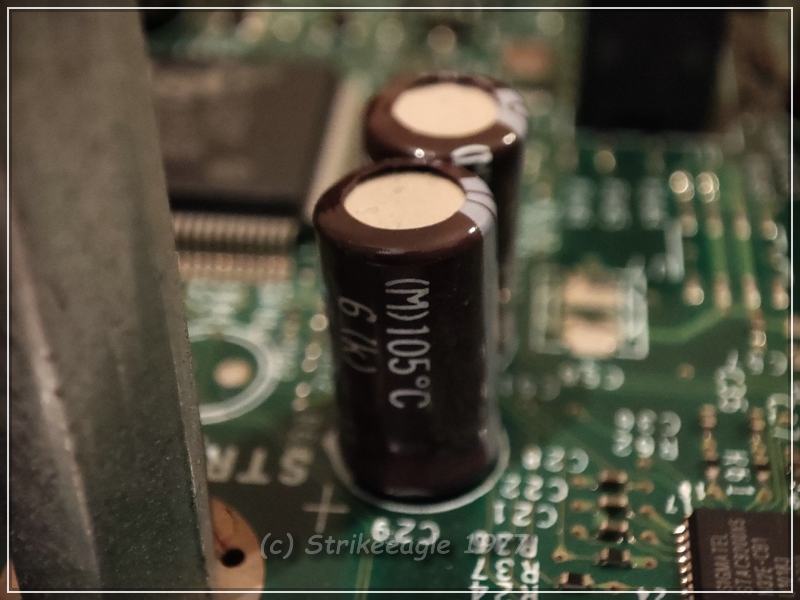

KZH, lösemittelbasiert​
Ø 6,5x12 mm
KZH_1, KZH_2​
stehen lassen (ok lt. WMDK)​
52​
Solid Caps 4V, 16V​
diverse
-​
stehen lassen (ok lt. WMDK)​



Danke


Anhänge

  • ruby2.jpg
    59,1 KB · Aufrufe: 54
  • Sanyo_2.jpg
    358,5 KB · Aufrufe: 53
  • Sanyo_1.jpg
    378,6 KB · Aufrufe: 62
  • ruby1.jpg
    57,6 KB · Aufrufe: 45
  • KZJ_2.jpg
    285,6 KB · Aufrufe: 51
  • KZJ_1.jpg
    289 KB · Aufrufe: 61
  • KZH_1.jpg
    52,3 KB · Aufrufe: 62
  • KZH_2.jpg
    96 KB · Aufrufe: 60
  • KZE_1.jpg
    70,1 KB · Aufrufe: 54
  • KZG_1.jpg
    55,3 KB · Aufrufe: 73
  • KZG_2.jpg
    75,7 KB · Aufrufe: 63
  • KZE_2.jpg
    71,7 KB · Aufrufe: 61
MSI K7T Pro



FarbeMengeHersteller / AufdruckSpannungKapaDurchm.HöheLeiterabstandErsatzLink

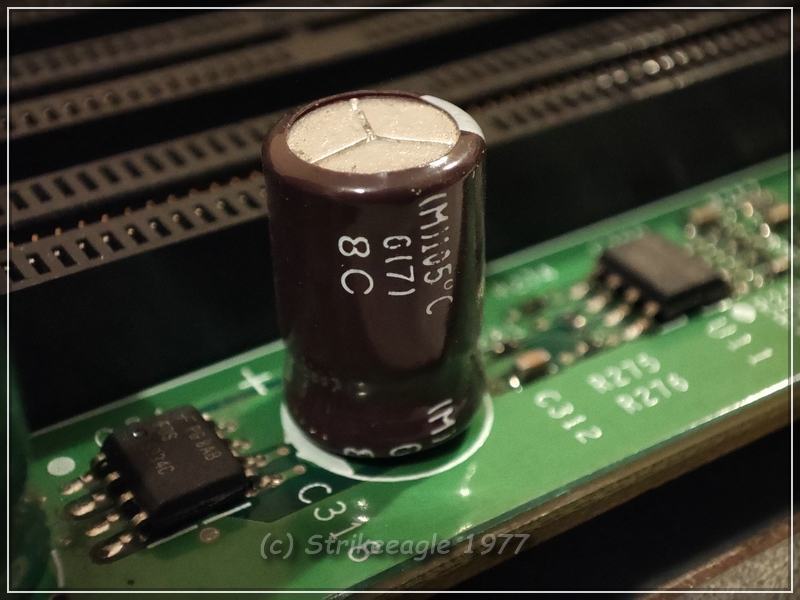

Rot2Chhsi - (M) HK16 V470 µF8 mm12,5 mm3,5 mmPanasonic EEU-FR1C471Link
Gelb11Tayeh - LE A0616,3 V1000 µF8 mm14 mm3,5 mmPanasonic EEU-FR1A102LLink
Grün2Matsushita - CE HFA T026,3 V4700 µF13 mm30 mm5,0 mmPanasonic EEU-FS0J472Link
Blau5Yageo - SC 07/00 (M)10 V3900 µF13 mm30 mm5,0 mmPanasonic EEU-FR1A392Link

Hinweise: Board lief zuvor bis in BIOS, nicht weiter getest. Nach ReCap ebenfalls bis BIOS getestet. Anschließend im Geschenke-Thread gelandet.




Soyo KT400 Dragon Ultra



FarbeMengeHersteller / AufdruckSpannungKapaDurchm.HöheLeiterabstandErsatzLink

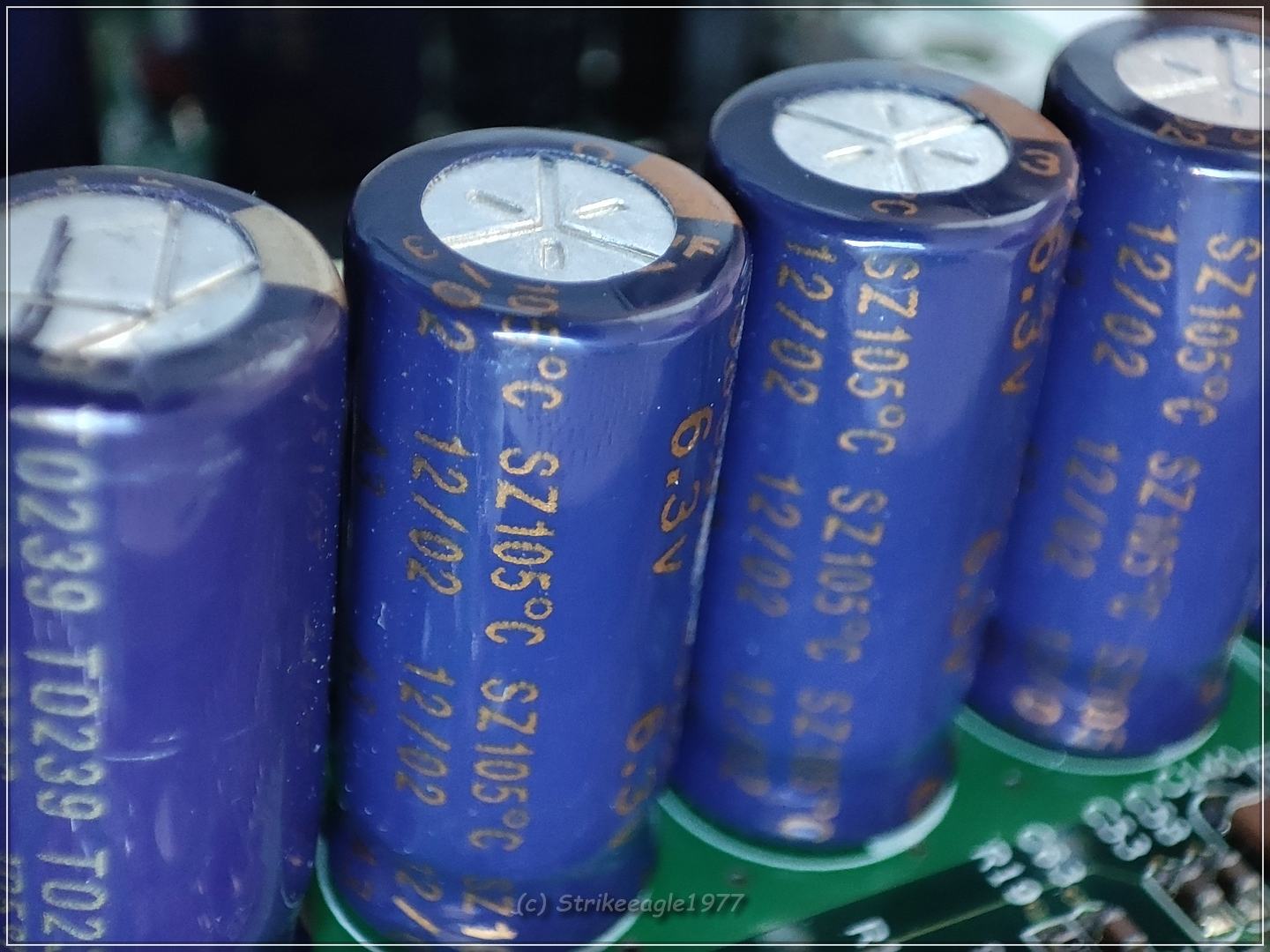

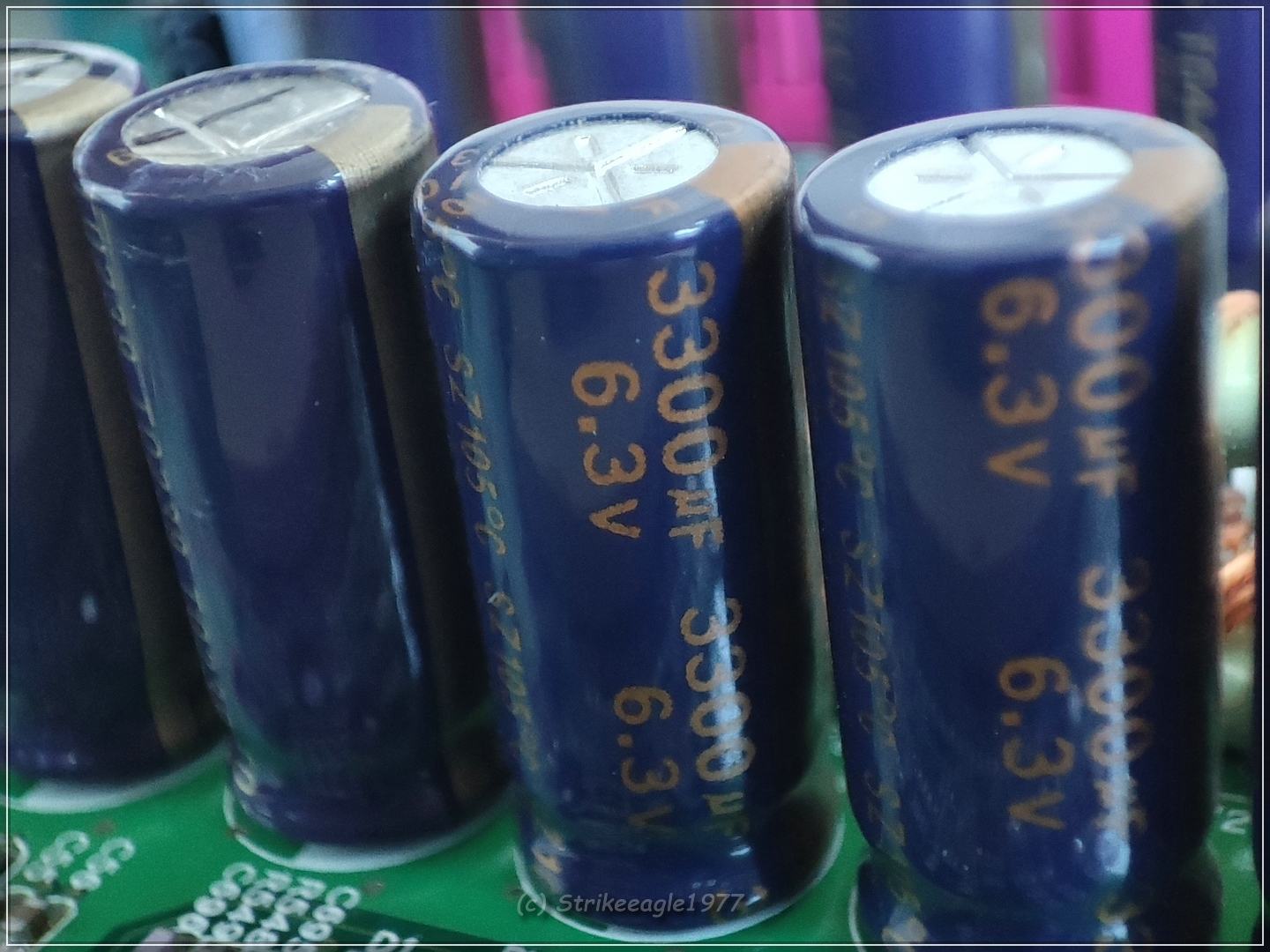

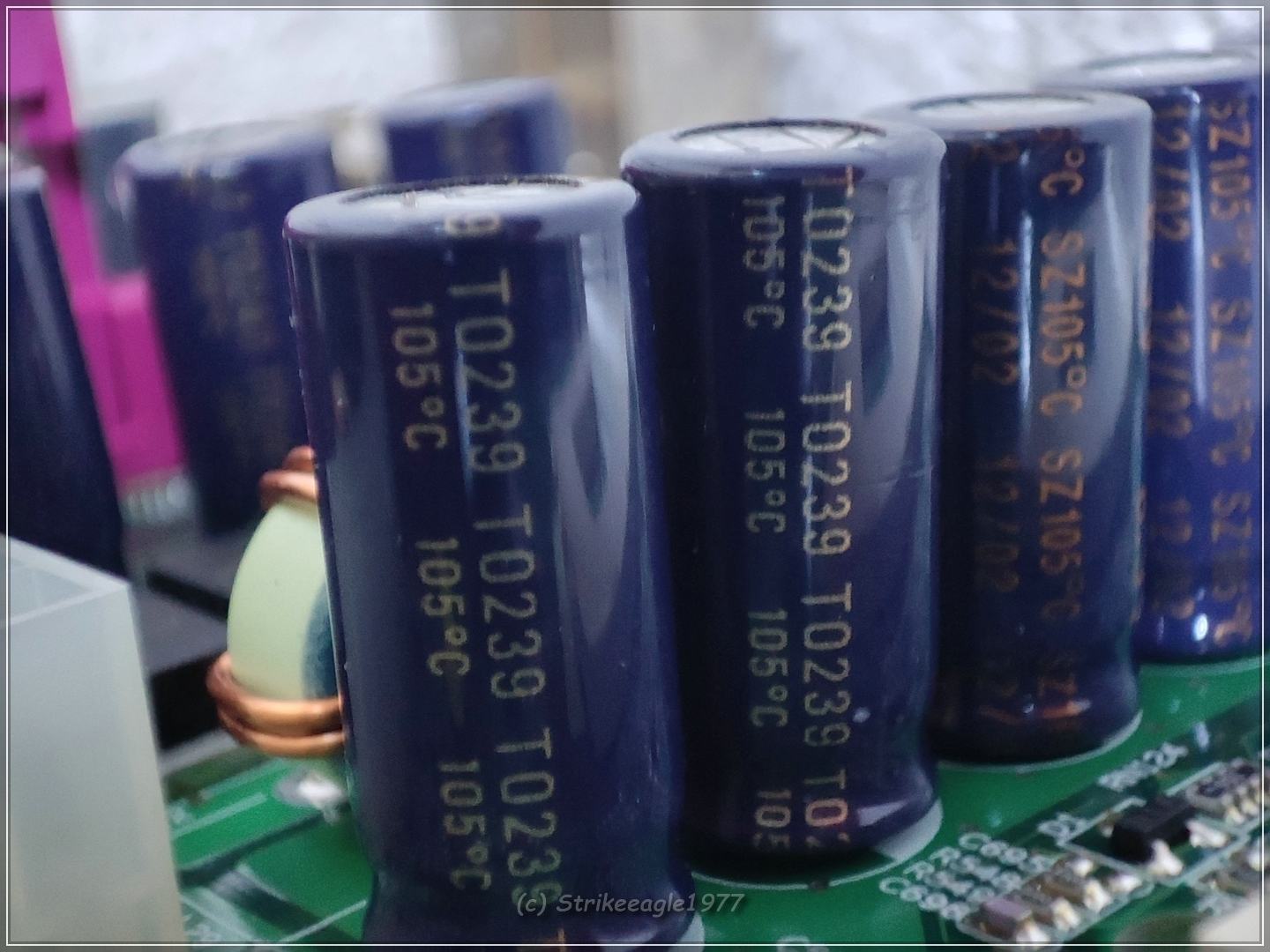

Rot9Sacon - SZ2106,3 V3300 µF10 mm25 mm5,0 mmKemet A750MW228M1CAAE010Link
Gelb5Sacon - SZ20816 V1500 µF10 mm25 mm5,0 mmKemet A750MV158M1CAAE010Link
Grün18Sacon - SZ20810 V1000 µF8 mm14 mm3,5 mmKemet A750KK108M0JAAE015Link
Blau3Sacon - SZ20516 V470 µF8 mm12,5 mm3,5 mmKemet A750KS477M1CAAE013Link

Hinweise: Board lief zuvor bis in BIOS, nicht weiter getest. Nach ReCap ebenfalls bis BIOS getestet. Anschließend weitergeben.

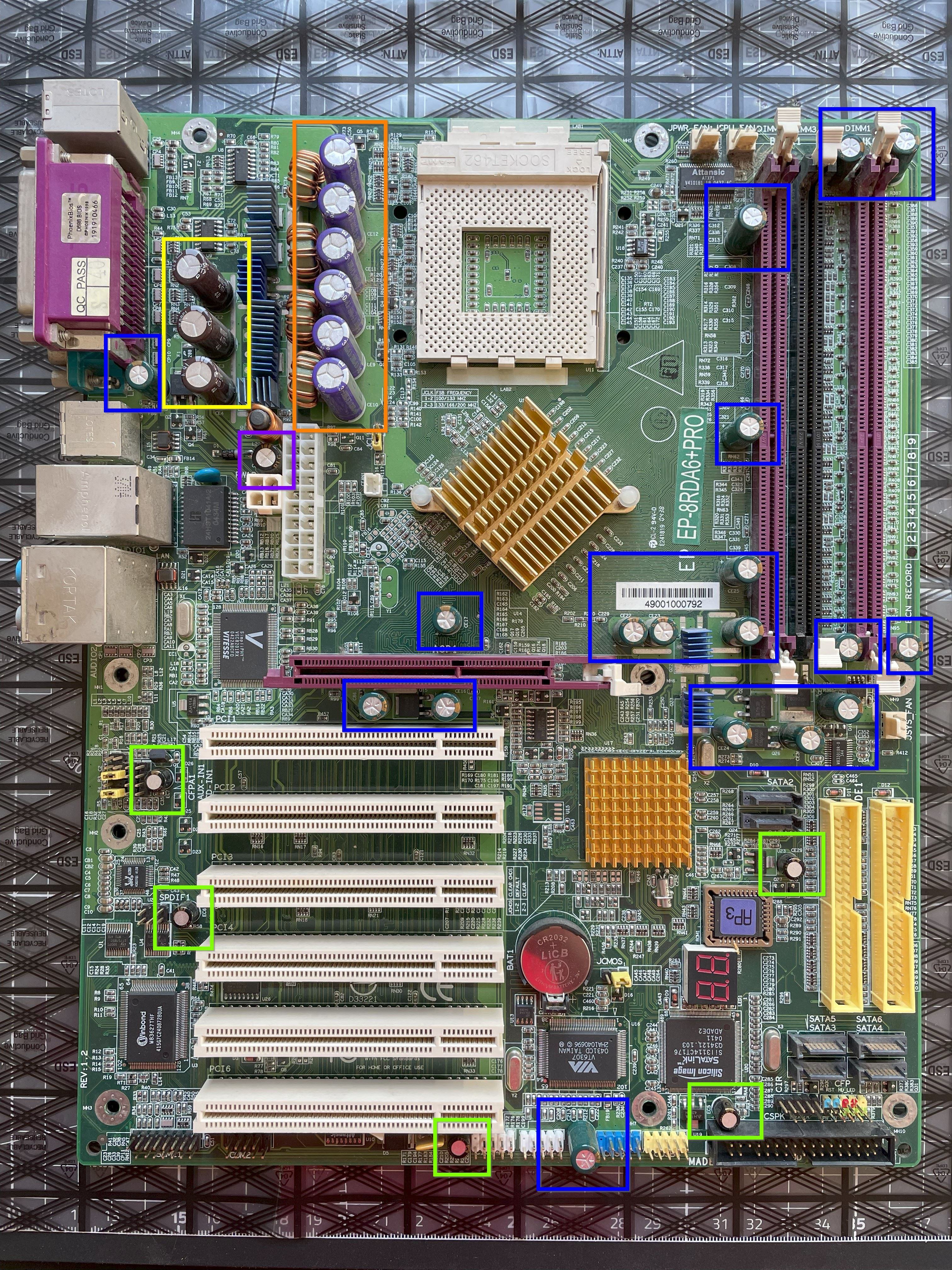

EP-8RDA6+Pro Rev 1.2





FarbeMengeHersteller / AufdruckSpannungKapaDurchm.HöheLeiterabstandErsatzLink
Orange6Hermei LZ 04266,3 V3300 uF10 mm25 mm5,0 mmNichicon PLG0G272MDO1TDLink
Gelb3KZG16 V1500 uF10 mm20 mm5,0 mmChemi-Con APSG160ELL152MJ16SLink

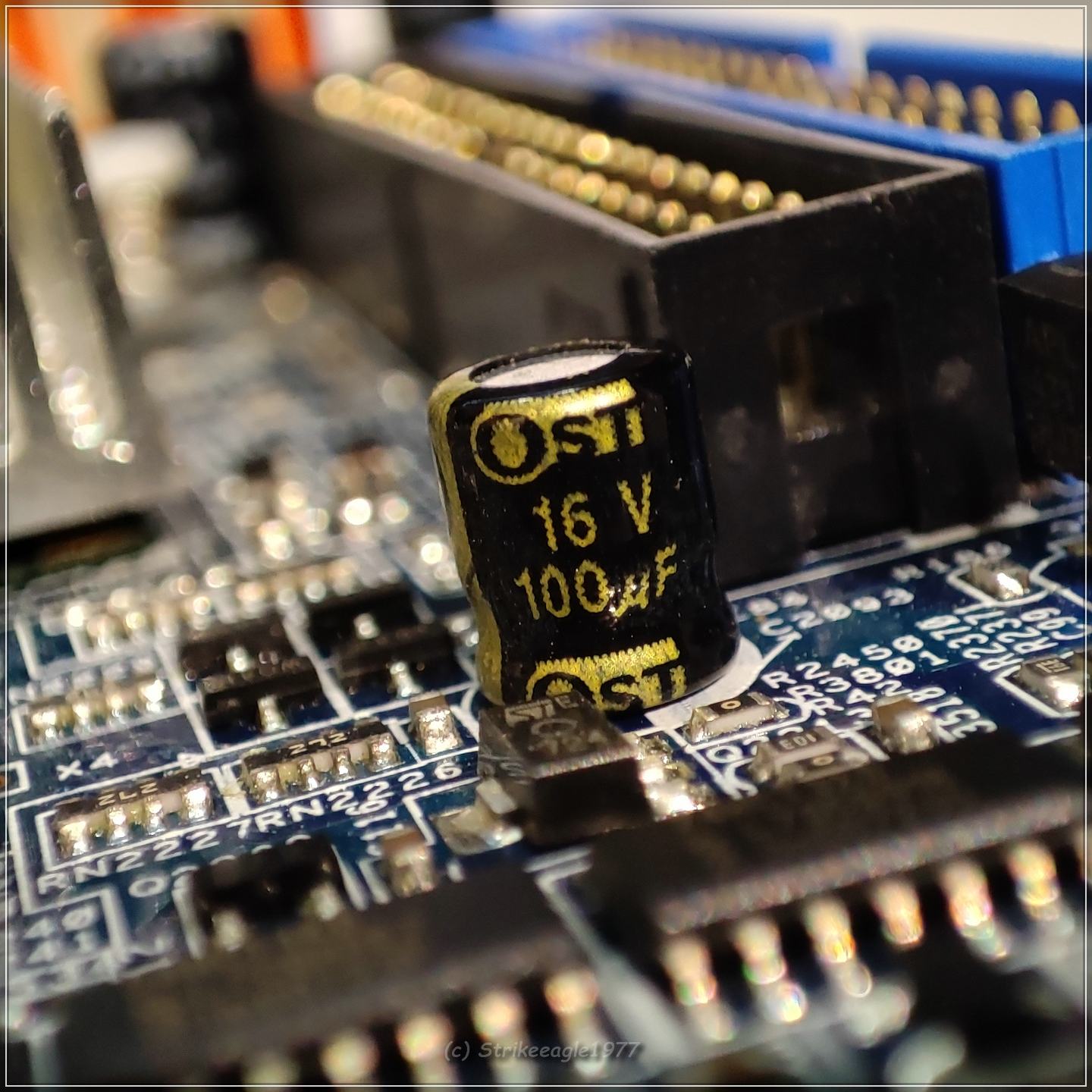

Grün5OST KHM16 V100 uF6,5 mm8,5 mm2,5 mmKonnte so belassen werden

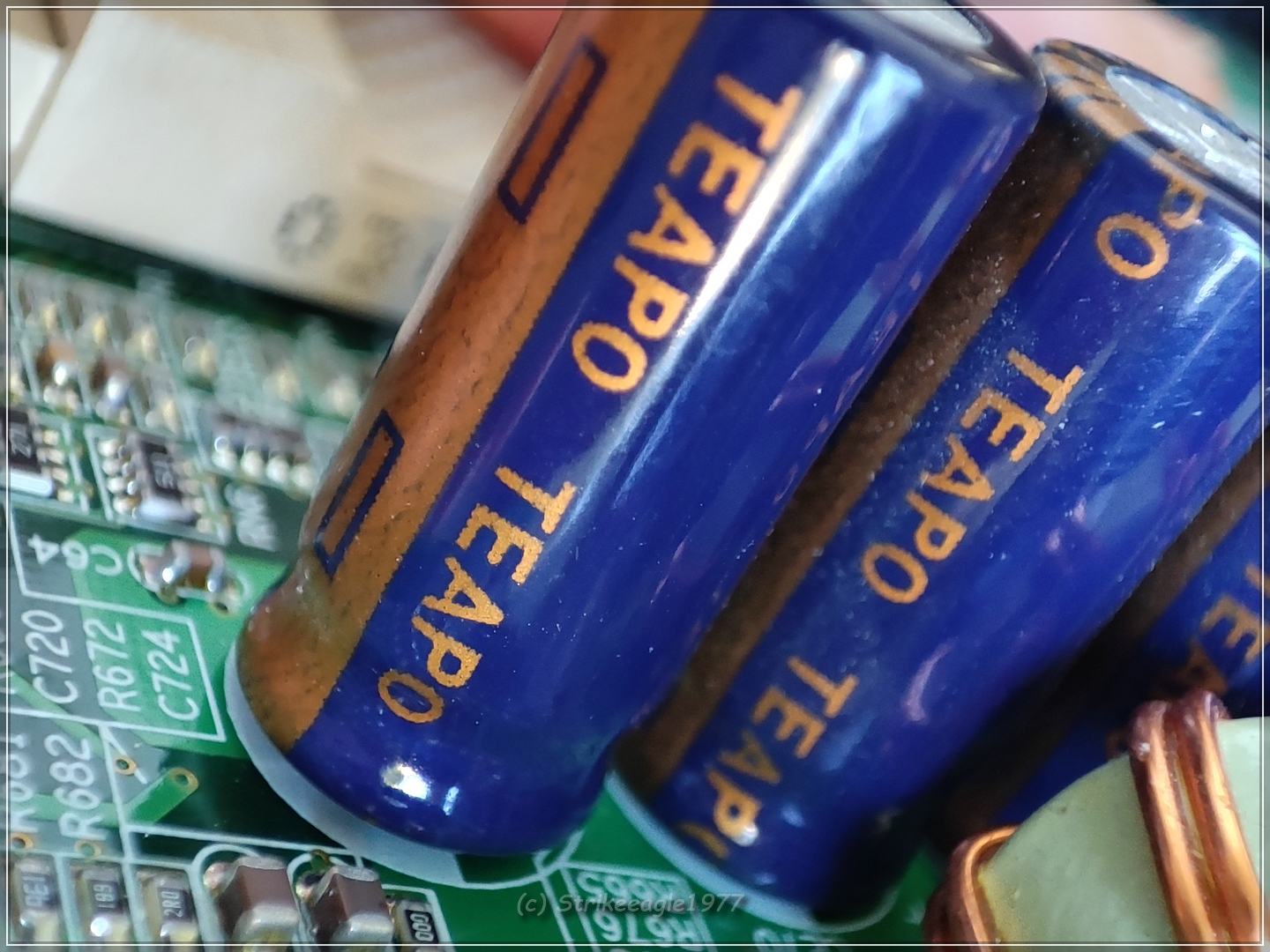

Blau18TAEPO6,3 V1000 uF10 mm15 mm3,5 mmKemet A750KK108M0JAAE015Link

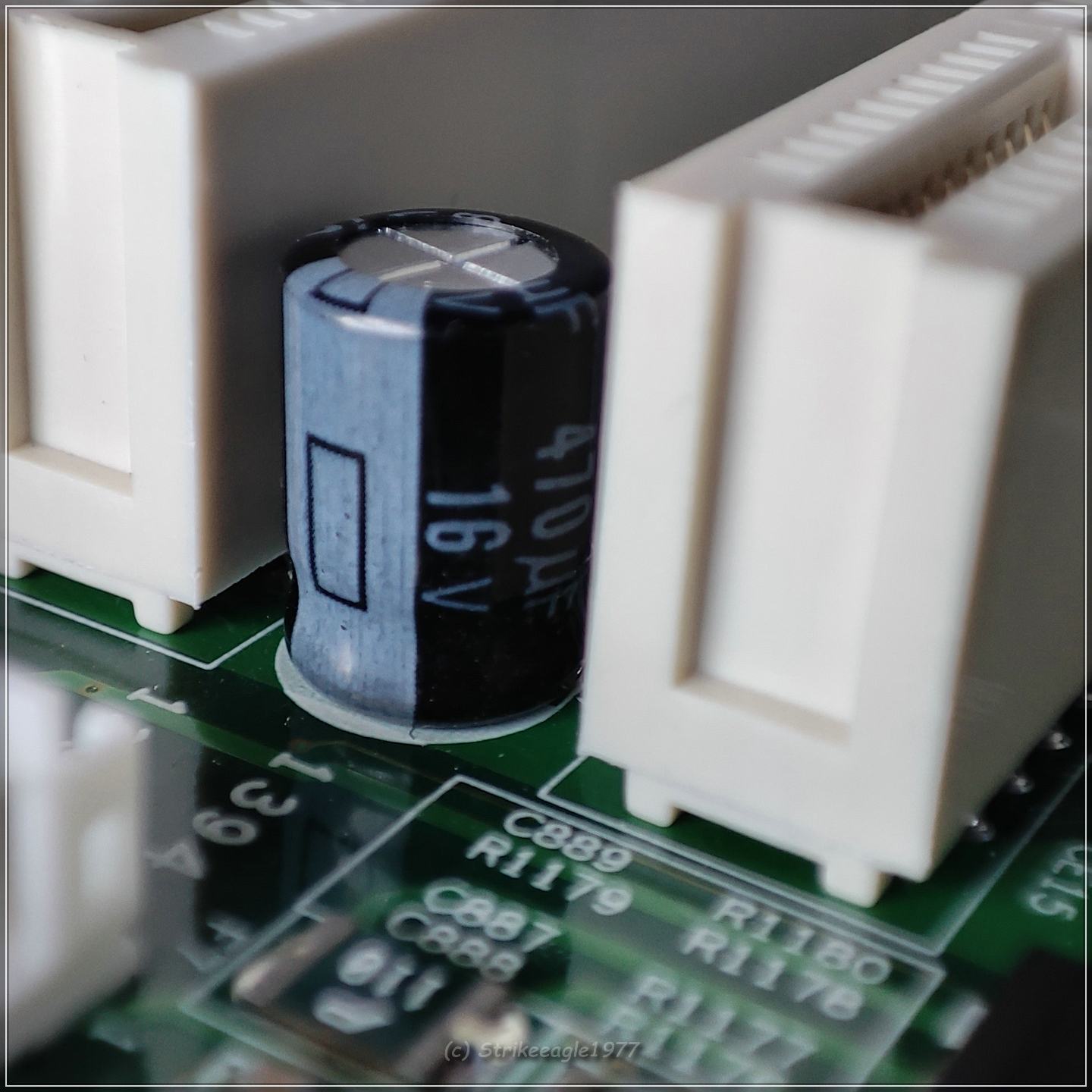

Lila1OST16 V470 uF8 mm11 mm3,5 mmPanasonic EEU-FR1C471Link

Hinweise: Läuft wie am Schnürchen als primärer Retro-LAN-Rechner. :fresse2::love:

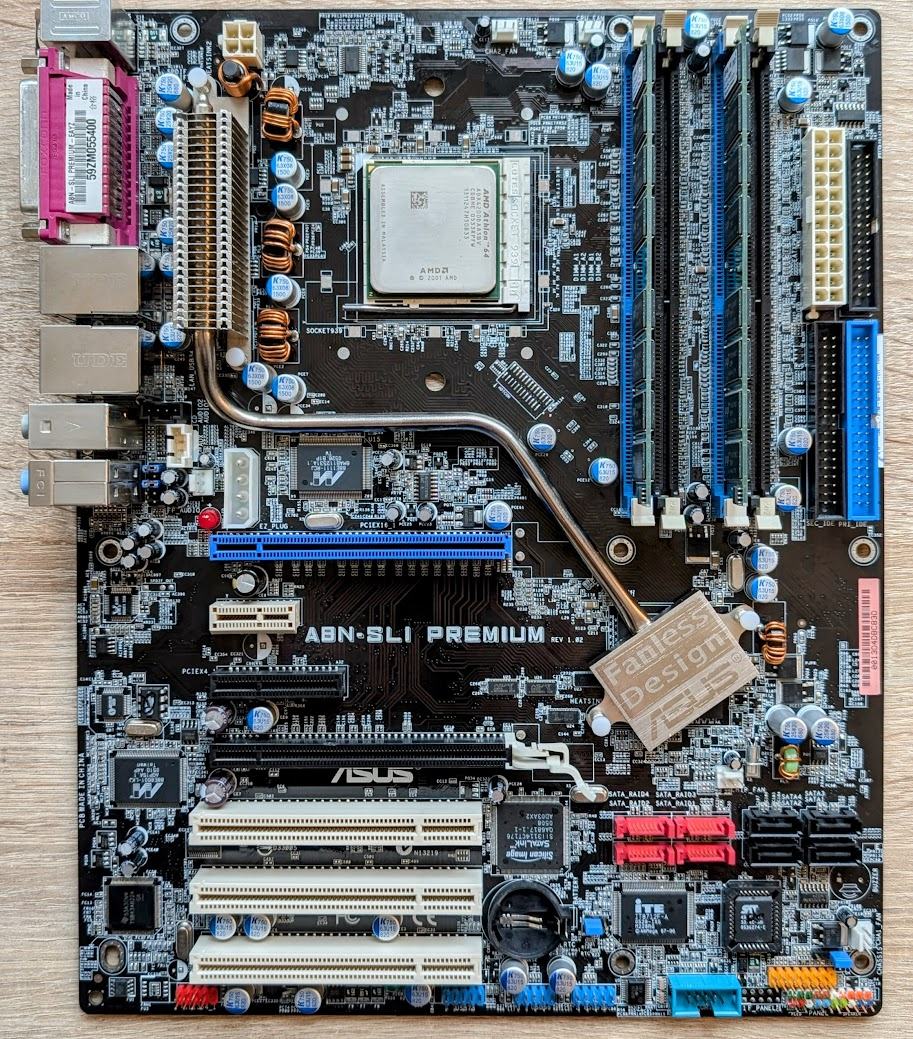

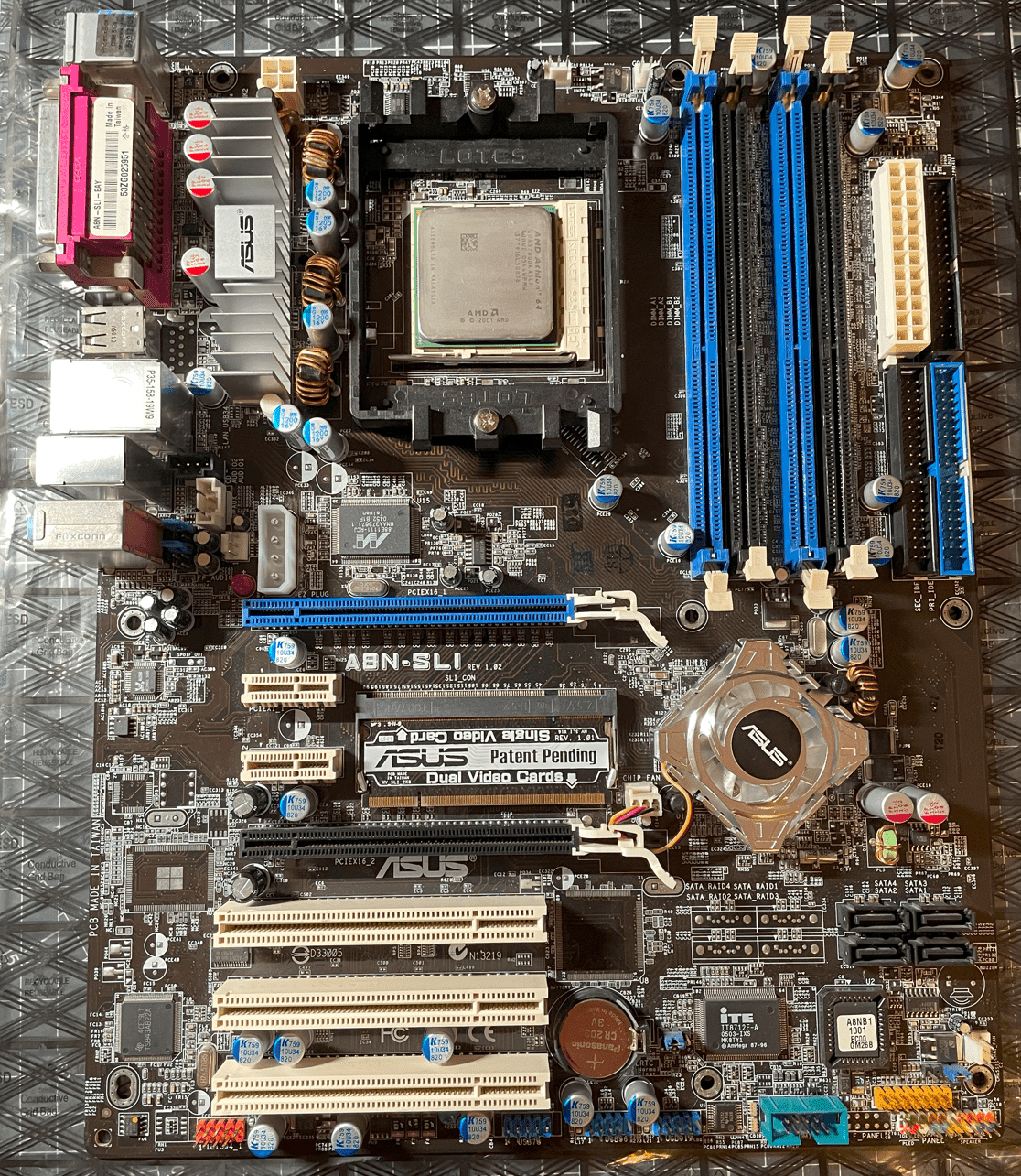

A8N-SLI






FarbeMengeHersteller / AufdruckSpannungKapaDurchm.HöheLeiterabstandErsatzLink
Orange2KMG16 V470 µF8 mm12,5 mm3,5 mmPanasonic EEU-FR1C471Link
Geld21KZG6,3 V820 µF8 mm12 mm3,5 mmKemet A759KS827M1AAAE013Link
Grün10Rubycon16 V100 µF5,2 mm11,5 mm2 mmKonnte so belassen werden.
Blau6Rubycon16 V1000 µF8 mm20 mm3,5 mmNichicon RNL1C102MDS1Link
Lila5Rubycon6,3 V1500 µF8 mm20 mm3,5 mmChemi-Con APSG160ELL122MH20SLink
Pink325 V10 µF4,2 mm5 mm1,5 mmKonnte so belassen werden.

Hinweise: Läuft wie am Schnürchen als Ersatz-Retro-LAN-Rechner. :fresse2:

Zuletzt bearbeitet:

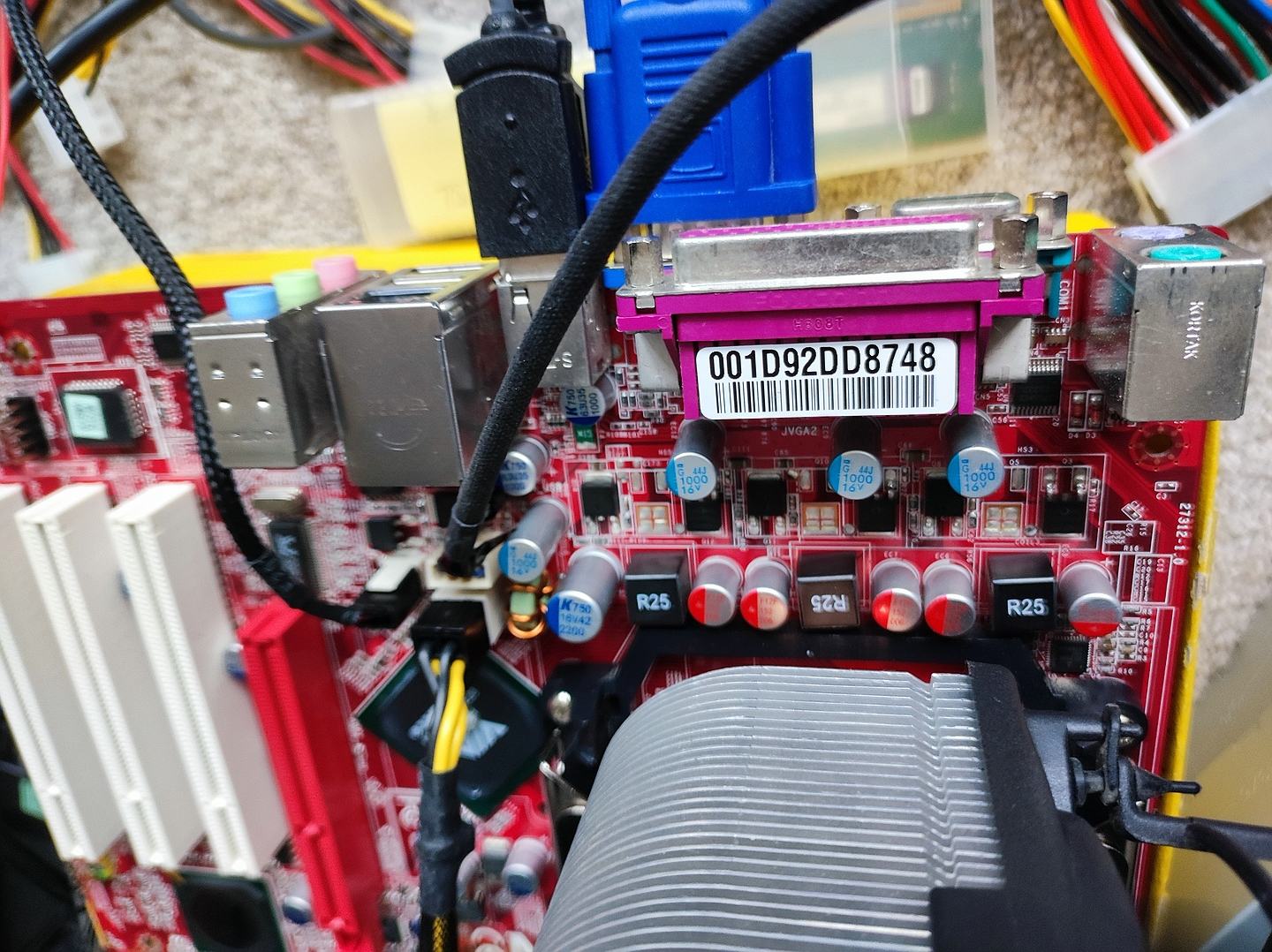

MSI K7T Pro

Top!
ergänzend dazu der Vmod für die IO Spannung. Für den Fall, falls die einstellbaren 3,45V zu wenig ist. Das bringt was für den Chipsatz und RAM.
Mit mod BIOS kann das board auch Barton CPUs vertragen.


Zuletzt bearbeitet:
Epox 7KXA / NMC-7VAX


AnzahlKennungSpannungKapazitätRMHöheDurchmessergemessene SpannungAustausch
1​
8​
Tayeh LE10V1.200µF
5​
25​
10​
5V, CPU primär
2​
10​
Tayeh LE10V2.200µF
5​
25​
10​
Vcore
3​
5​
Tayeh RB16V470µF
3,5​
12​
8​
4​
9​
Tayeh LE6,3V1.000µF
3,5​
15​
8​
5​
14​
Hermei SH16V100µF
2,5​
8​
6,5​
6​
2​
Tayeh RB25V10µF
2,5​
12​
5​
Audio

Zuletzt bearbeitet:
Epox EP-8KTA+



Original-Elkos:
colour
brand​
series​
position​
capacity​
voltage​
size​
RM​
Impedance
(mΩMAX/20°C, 100kHz)​
ripple current
(mArms/105c, 100kHz)​
temp​
quantity​
red
Tayeh​
RE​
CPU VRM / other​
2200µF​
10V​
Ø10x25mm​
5mm​
30​
1580​
105°​
7x​
red
Tayeh​
LE​
CPU VRM​
2200µF​
10V​
Ø10x25mm​
5mm​
21?​
2360?​
105°​
9x​
blue / yellow
Tayeh​
LE​
other​
1500µF​
6,3V​
Ø8x15mm​
3,5mm​
20?​
1450?​
105°​
15x​
yellow
Tayeh​
LE​
other​
1000µF​
6,3V​
Ø8x15mm​
3,5mm​
35​
1200​
105°​
2x​
orange
Tayeh​
MI​
other​
100µF​
16V​
Ø6,3x7mm​
2,5mm​
70​
105°​
12x​
pink
Tayeh​
MI?​
other​
22µF​
25V​
Ø5x11mm​
2,0mm​
36?​
105°​
2x​
brown
Tayeh​
MI?​
other​
10µF​
50V​
Ø5x8mm​
2,0mm​
40​
105°​
3x​
green
Tayeh​
MI​
other​
1µF​
50V​
Ø4x7mm​
1,5mm​
10​
105°​
1x​

Tausch-Elkos:
brand​
series​
position​
capacity​
voltage​
size​
RM​
Impedance
(mΩMAX/20°C, 100kHz)​
ripple
(mArms/105c, 100kHz)​
temp​
quantity​
red
Panasonic​
FR​
CPU VRM / other​
2200µF​
10V​
Ø10x25mm​
5mm​
18​
2470​
105°​
16x​
blue
Panasonic​
FR​
other​
1500µF​
10V​
Ø8x20mm​
3,5mm​
30​
1560​
105°​
13x​
yellow
Panasonic​
FR​
other​
1000µF​
10V​
Ø8x15mm​
3,5mm​
41​
1240​
105°​
4x​
orange
Panasonic​
FR​
other​
120µF​
16V​
Ø6,3x11mm​
2,5mm​
130​
455​
105°​
12x​
pink
Panasonic​
FR​
other​
22µF​
50V​
Ø5x11mm​
2,0mm​
250​
340​
105°​
2x​
brown
Panasonic​
FR​
other​
10µF​
50V​
Ø5x11mm​
2,0mm​
250​
340​
105°​
3x​
green
Rubycon​
YXM​
other​
1µF​
50V​
Ø5x11mm​
2,0mm​
25​
105°​
1x​

Zwei Dinge muss man zu dem Recap noch erwähnen.

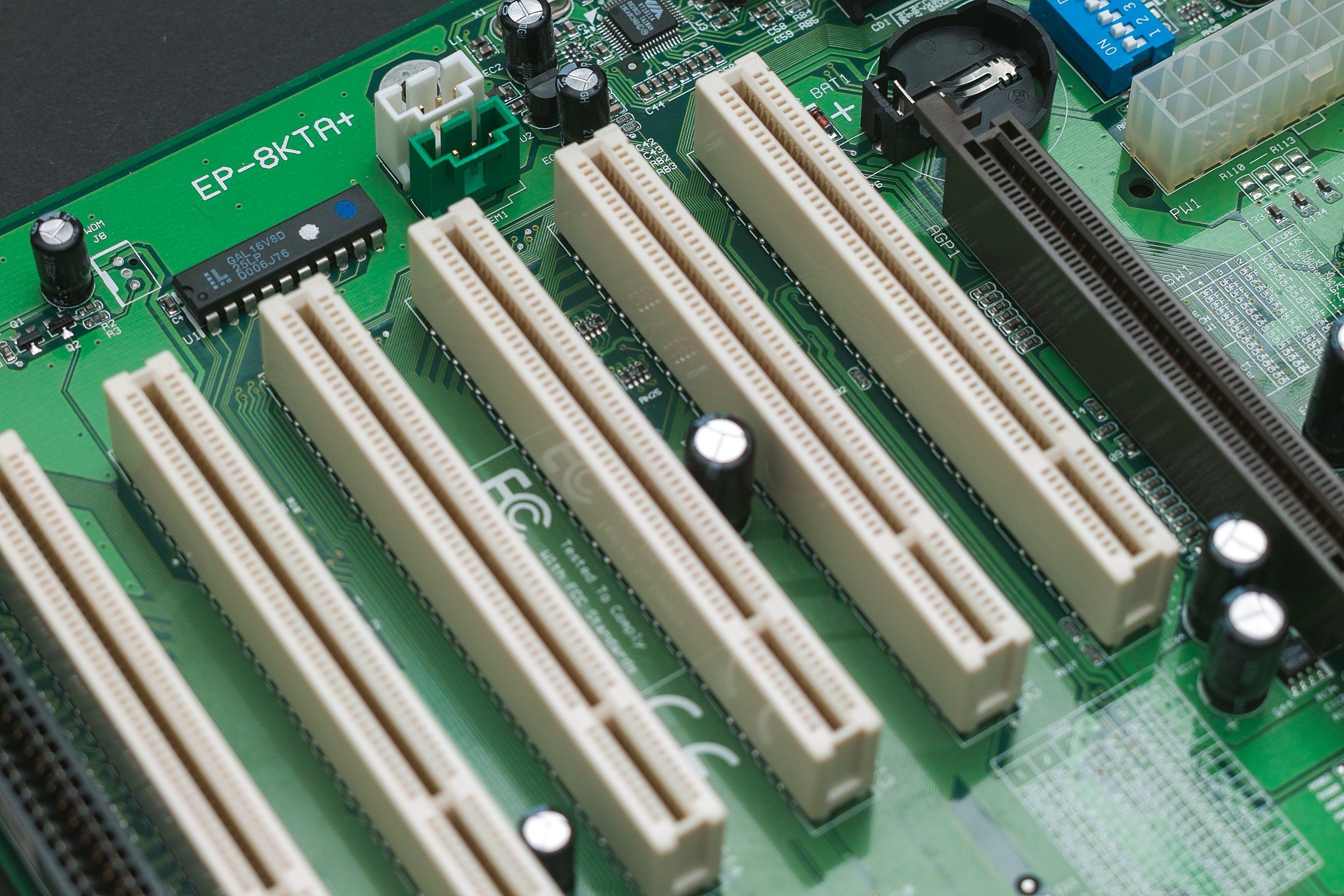

Zum einen sind die drei orangenen Elkos neben den PCI Steckplätzen nicht gut gewählt. Hier wären kleinere Elkos besser gewesen. Das werde ich irgendwann noch tauschen.
Zum zweiten muss ich hier erwähnen, dass ich das board quasi zwei mal recapped habe. Ich habe anhand der 1500uF Elkos Kemet Polys mit ESR 14 gewählt, da mir die Werte passend zum ESR20 erschienen. Der Optik wegen habe ich die 2200uF Elkos auch mit Polys vorgesehen. Nach dem recap startete das board problemlos, aber ich habe ein lautes Spulenfiepen wahrgenommen. Ich bin mir nicht sicher, ob es nur von einer Quelle kam oder von mehreren. Die Spule rechts neben den RAM Slots wo die drei blauen Elkos nebeneinander sind, war am lautesten. Also war meine Wahl der Polys falsch. Zuerst habe ich die 2200uF Elkos getauscht. Ich bin nicht sicher, aber ich denke das Spulenfiepen wurde schon besser. Die Position neben den RAM Slots blieb fiepend. Danach habe ich die restlichen Polys mit Pana FR Elkos getauscht und das fiepen war komplett weg. Für mich ist es ein Zeichen, dass die Polys einen zu niedrigen ESR Wert für das board haben. Zumal viele davon parallel geschaltet sind und der ESR Wert dadurch noch weiter sinkt. Ich zweifel die originalen ESR20 (1500uF Elkos) an. Genauso auch die Ripple Werte. Die sind für die größe recht hoch; fast auf KZG Niveau. Also Augen auf bei der Ersatzwahl!

Danke für die Hilfe @Stangelator


Zuletzt bearbeitet:

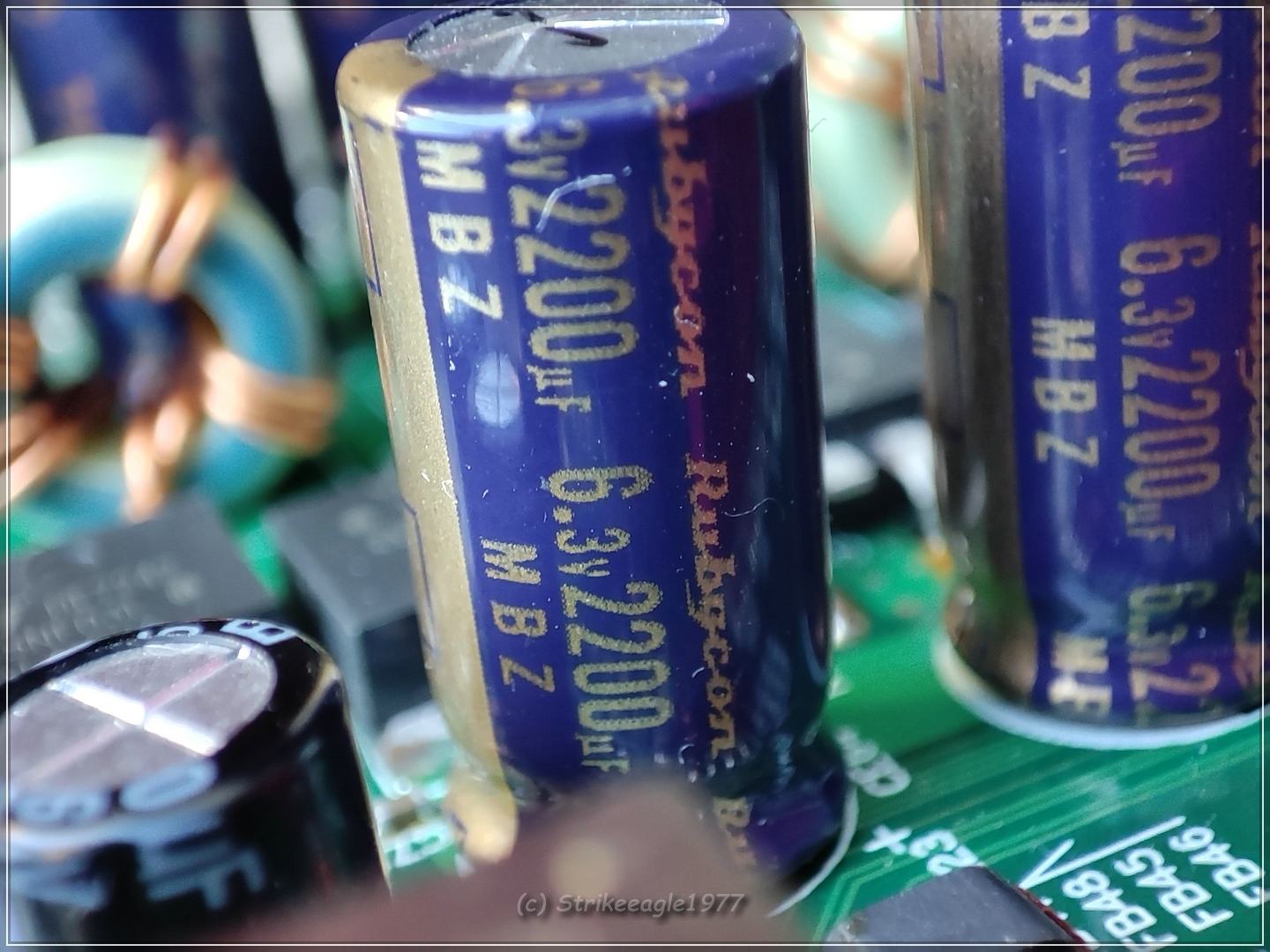

Abit AV8



FarbeMengeHersteller / AufdruckSpannungKapaDurchm.HöheLeiterabstandErsatz
Rot4Rubycon ZL16 V1200 uF10 mm24 mm5 mmEEU-FR1E122L
Gelb11Rubycon MBZ6,3 V2200 uF10 mm21 mm5 mmAPSG160ELL222MJ20S
Blau31Rubycon YXG6,3 V1000 uF8 mm12,5 mm3,5 mmEEU-FR0J102
Pink9Rubycon YXG25 V100 uF5,5 mm12 mm3 mmRNE1C101MDS1
Lila4MZA10 V100 uF6,5 mm7,5 mm3 mmESS107M025AE2AA


Hinweis:
Board bekamm eine frische WinXP-Installation uund lief zum Test 1 Stunde durch den 3DMark. Geht nun an den Besitzer zurück und freut sich auf eine Gainward. :)
Angaben wie immer ohne Gewähr. ;)

Zuletzt bearbeitet:
Aus dem Bastler kopiert:

Epox EP-8K9A3+


AnzahlKennungSpannungKapazitätRMHöheDurchmessergemessene SpannungAustausch
1​
6​
WG6,3V3.300µF
5​
22​
10​
CPU Sekundär
Nichicon PLG 2700µF 4V
UCC PSG 2.200µF 16V
2​
4​
SC10V2.200µF
5​
25​
10​
3,3V - 5VPanasonic FR 2.200µF 10V
3​
7​
GSC16V1.500µF
5​
20​
10​
1,4V - RAM SekundärPanasonic FR 1.500µF 16V
4​
8​
GSC6,3V1.000µF
3,5​
14​
8​
1,5V - 5VPanasonic FR 1.000µF 10V

Zuletzt bearbeitet:

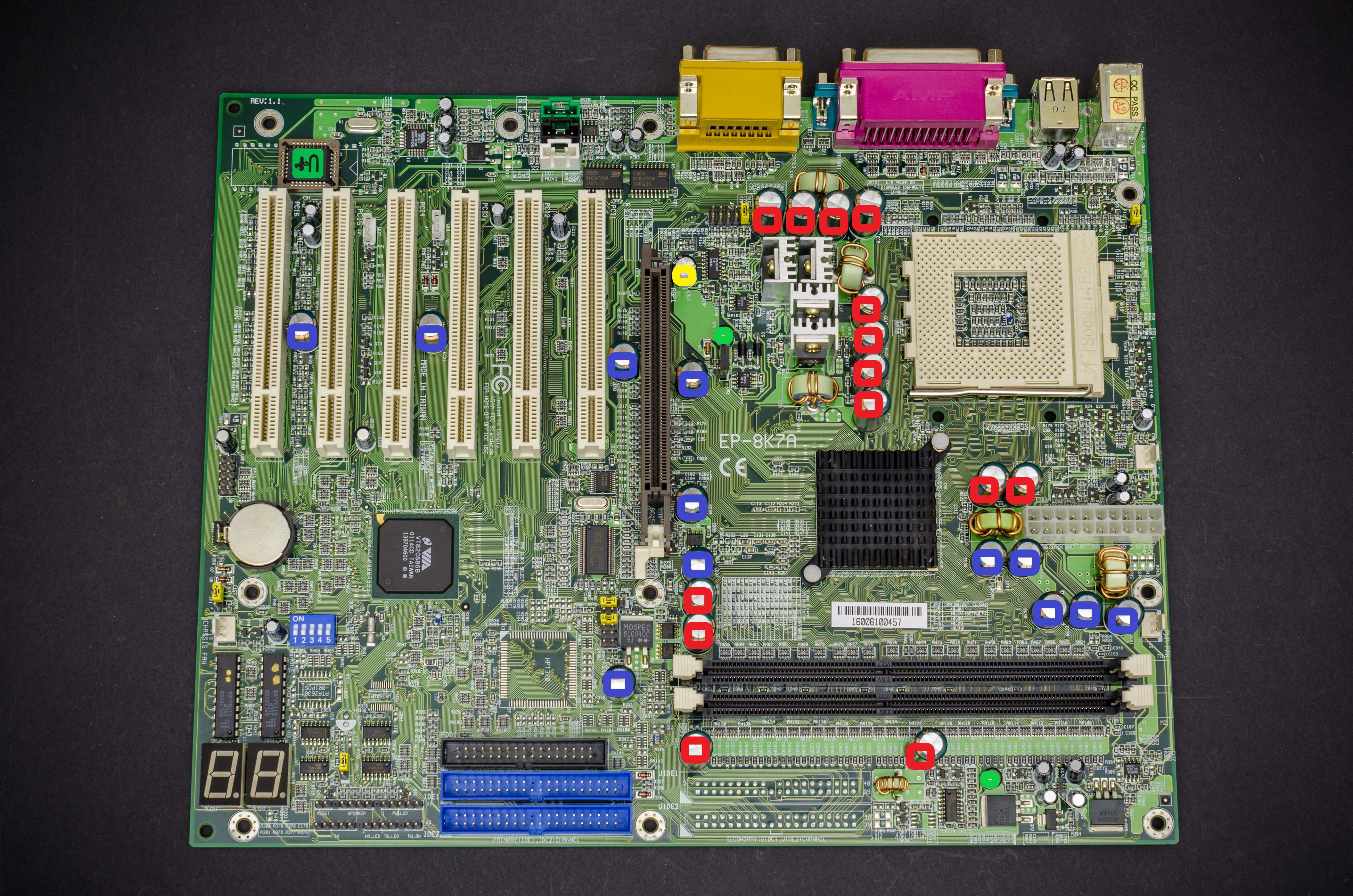

Epox EP-8K7A



brand​
series​
position​
capacity​
voltage​
size​
RM​
Impedance
(mΩMAX/20°C, 100kHz)​
ripple current
(mArms/105c, 100kHz)​
temp​
Tayeh / GSC / Evercon​
RE​
CPU VRM / other​
2200µF​
10V​
Ø10x25mm​
5mm​
30​
1580​
105°​
14x​
Tayeh / GSC / Evercon​
RE​
other​
1500µF​
6,3V​
Ø10x15mm​
5mm​
64​
890​
105°​
12x​
Tayeh / GSC / Evercon​
RB​
other​
470µF​
16V​
Ø8x11mm​
3,5mm​
310​
105°​
1x​
Tayeh / GSC / Evercon​
RB?​
other​
100µF​
16V​
Ø5x11mm​
2,0mm​
110?​
105°​
15x​
Tayeh / GSC / Evercon​
RB?​
other​
10µF​
25V​
Ø5x11mm​
2,0mm​
30?​
105°​
4x​
Tayeh / GSC / Evercon​
RB​
other​
22F​
25V​
Ø5x11mm​
2,0mm​
60​
105°​
2x​
Tayeh / GSC / Evercon​
Mi?​
other​
220µF​
10V​
Ø6,3x7mm​
2,5mm​
87?​
105°​
2x​

Liste Ersatzelkos
Ich habe auf dem Foto nur die wichtigen Elkos markiert. Der Information halber habe ich den Ersatz für alle Elkos ergänzt. Bei meinem board habe ich auch die kleinen Elkos getauscht. Funktion ist da.

brand​
series​
position​
capacity​
voltage​
size​
RM​
Impedance
(mΩMAX/20°C, 100kHz)​
ripple
(mArms/105c, 100kHz)​
temp​
link​
quantity​
Panasonic​
FR​
CPU VRM / other​
2200µF​
10V​
Ø10x25mm​
5mm​
18​
2470​
105°​
14x​
red​
Panasonic​
FR​
other​
1500µF​
10V​
Ø10x16mm​
5mm​
28​
1790​
105°​
12x​
blue​
Panasonic​
FR​
other​
470µF​
16V​
Ø8x11.5mm​
3,5mm​
56​
950​
105°​
1x​
yellow​
Panasonic​
FR​
other​
100µF​
16V​
Ø5x11mm​
2,0mm​
300​
280​
105°​
15x​
Panasonic​
FR​
other​
10µF​
50V​
Ø5x11mm​
2,0mm​
340​
250​
105°​
4x​
Panasonic​
FR​
other​
22F​
50V​
Ø5x11mm​
2,0mm​
340​
250​
105°​
2x​
Panasonic​
FR​
other​
220µF​
10V​
Ø6,3x11mm​
2,5mm​
130​
455​
105°​
2x​
green​


Fotos nach Ersatz

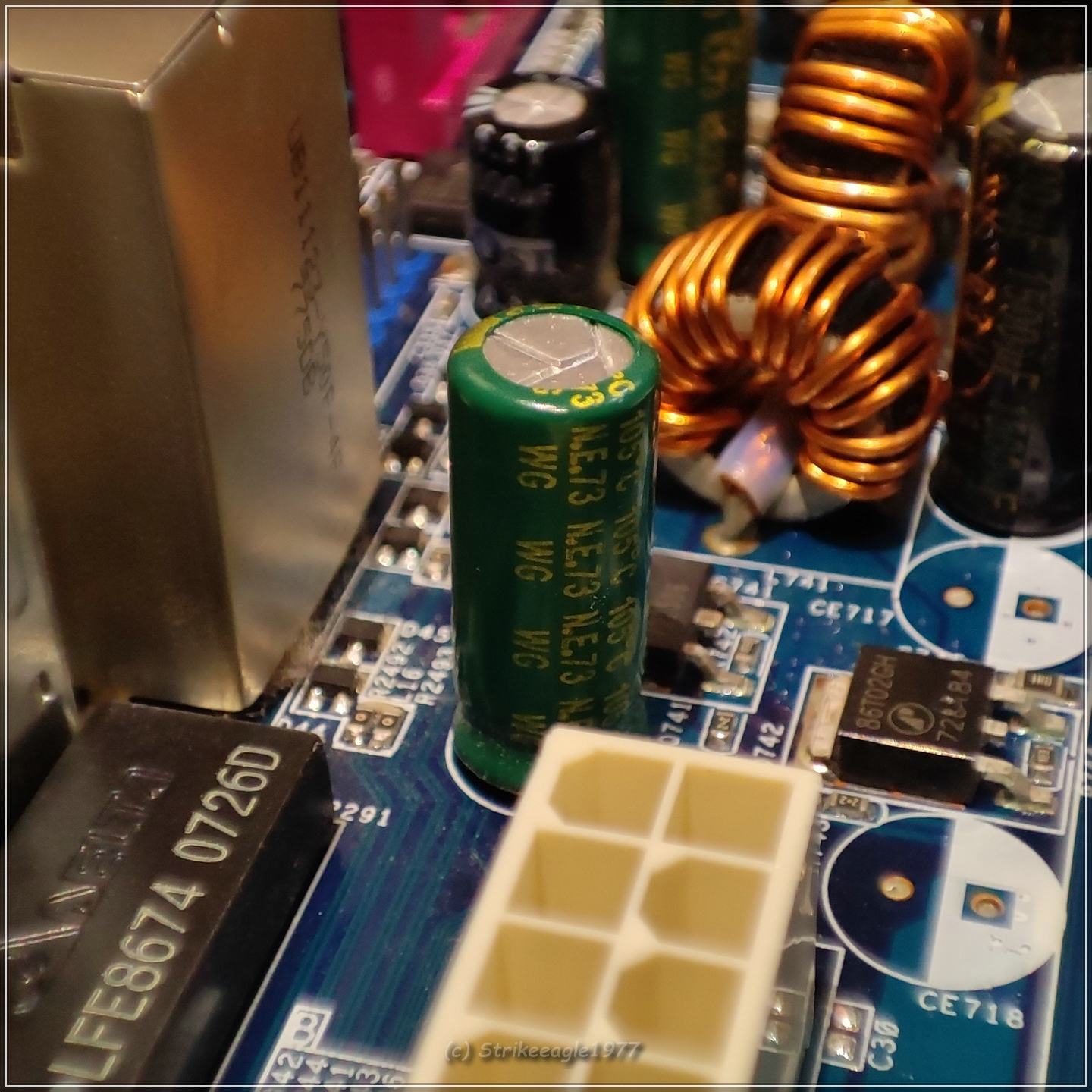

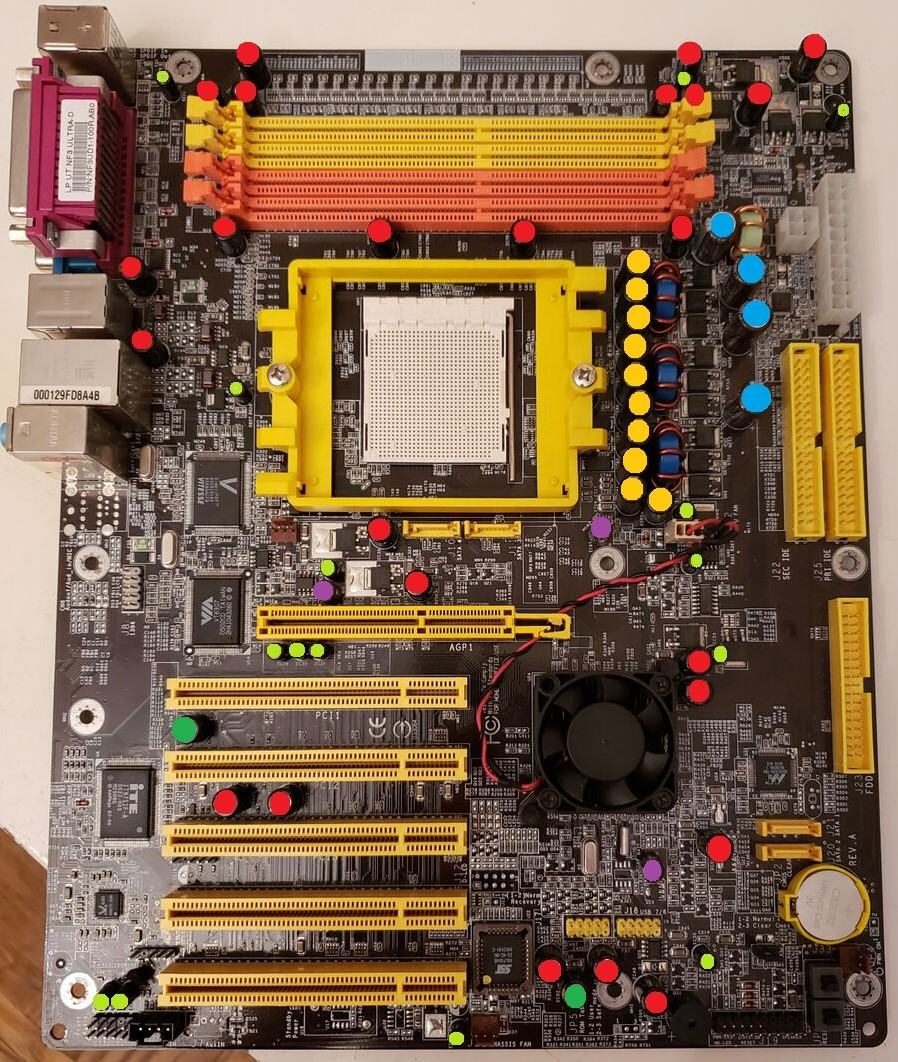

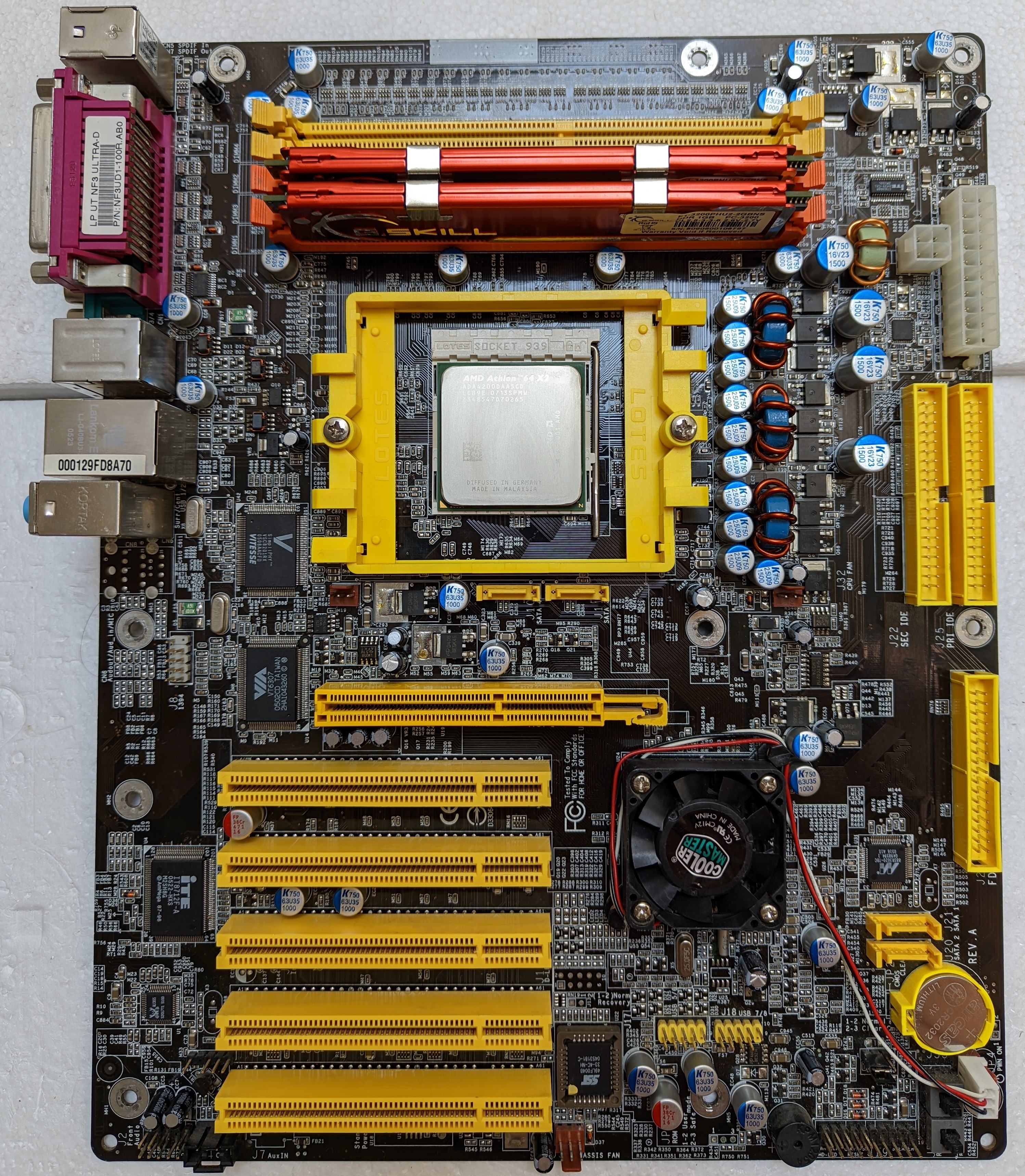

ASRock AM2NF3-VSTA Rev. 1.03

kl_marked_Asrock AM2NF3-VSTA V1.03.jpg


FarbeMengeverbaut ab WerkSpannungKapaDurchm.HöheLeiterabstandErsatz

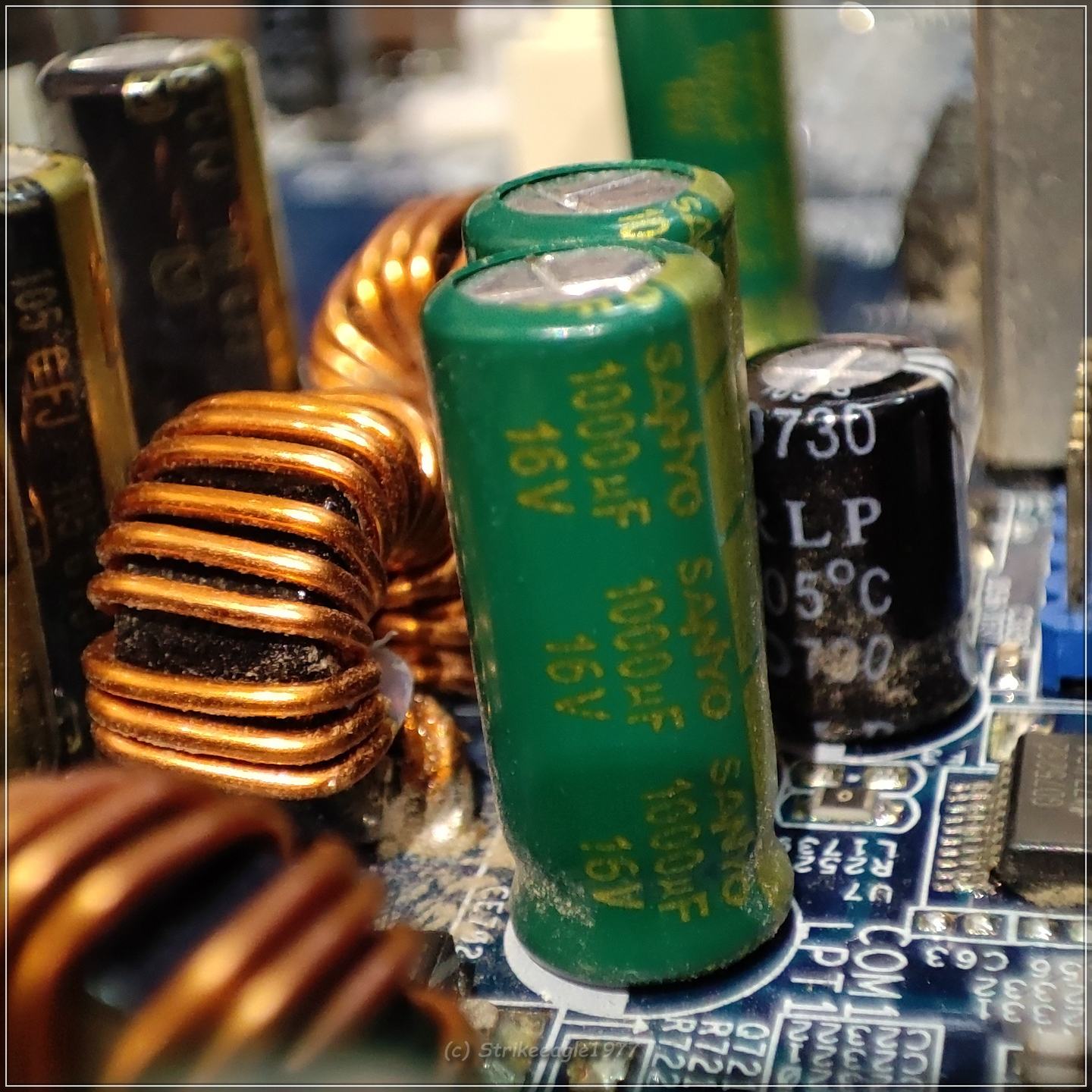

Rot4Sanyo N.E.73 WG16 V1000 uF8 mm19 mm3,5 mmA750KK108M0JAAE015

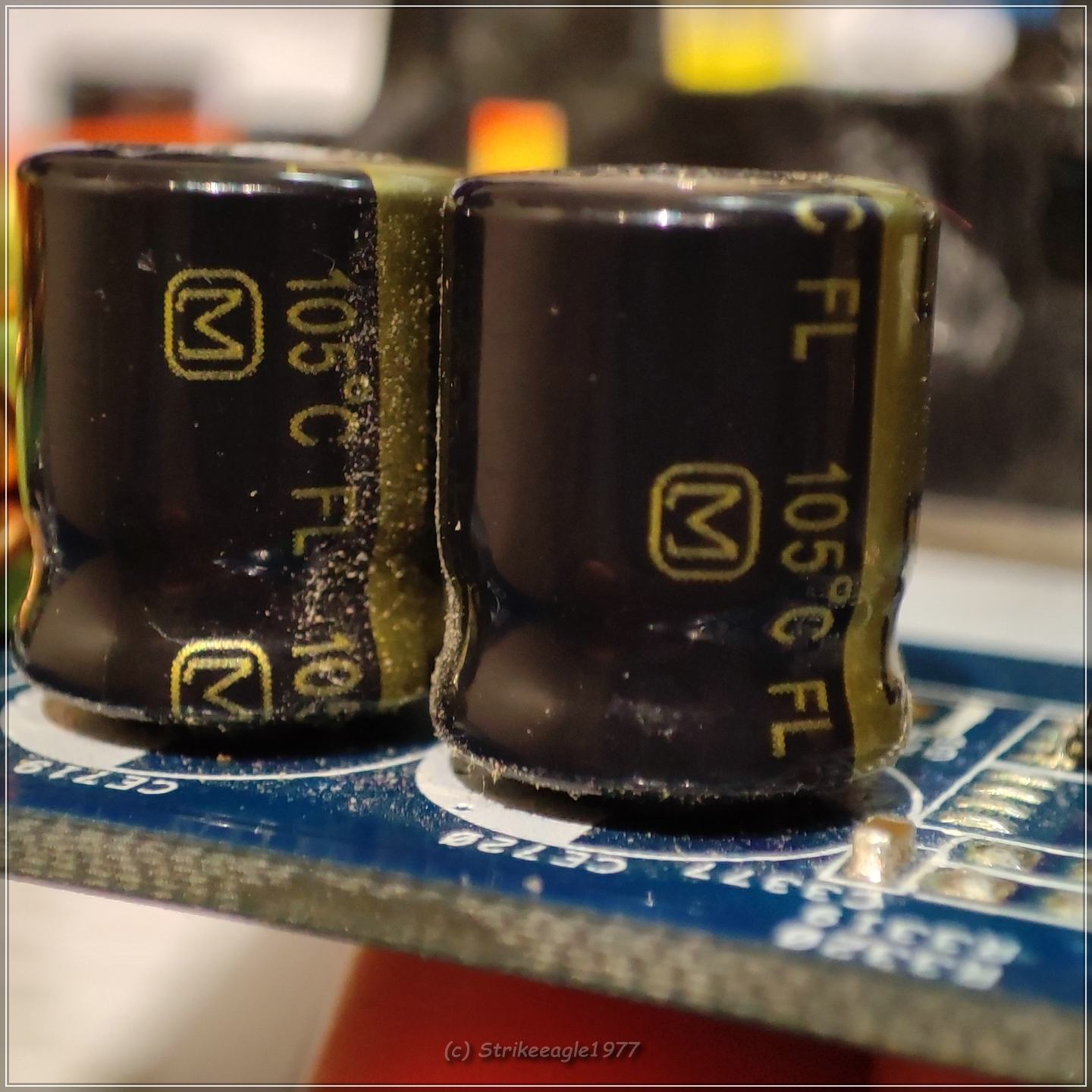

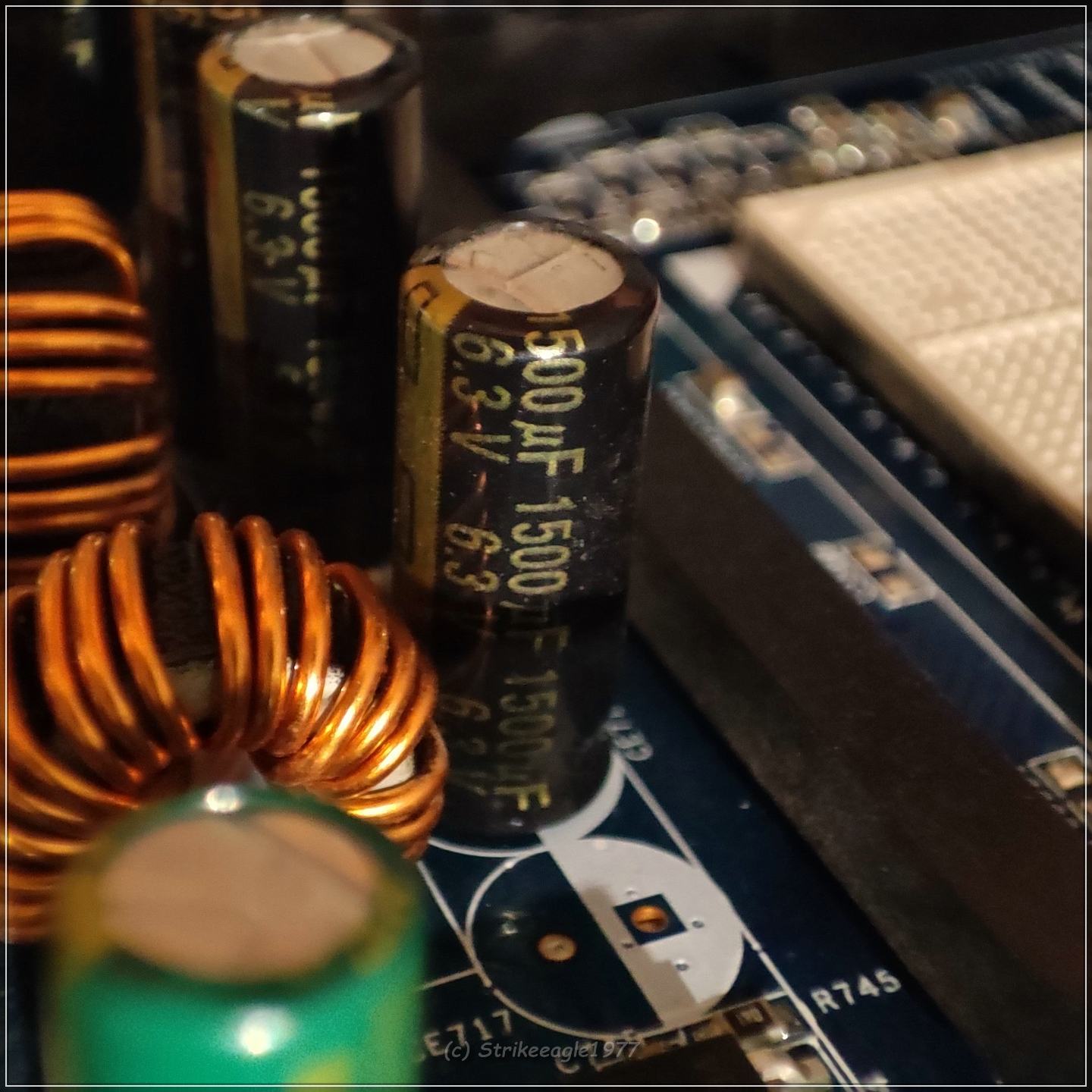

Gelb2Panasonic (M) FL6,3 V1500 uF10 mm11,5 mm5 mmA759MS158M0JAAE013

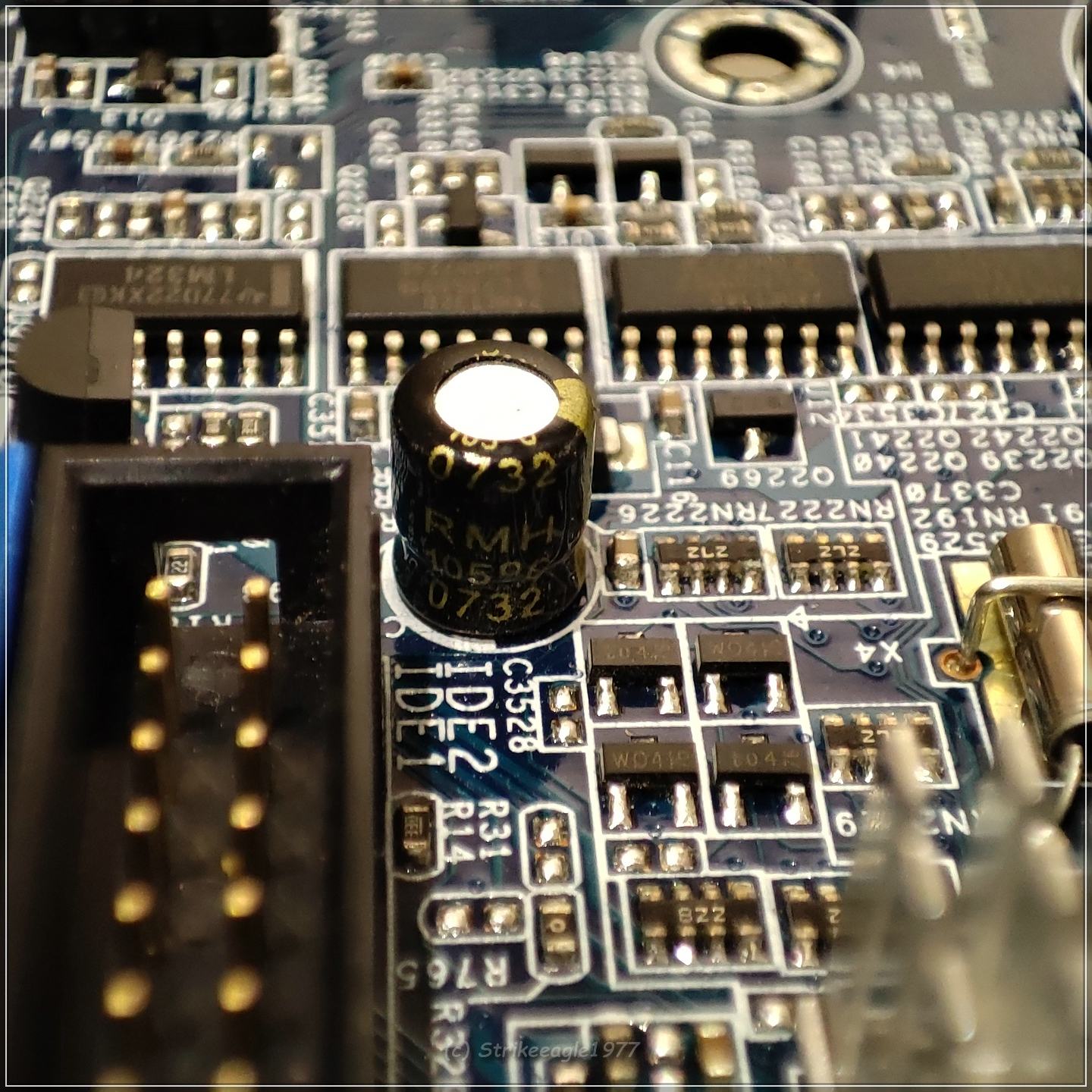

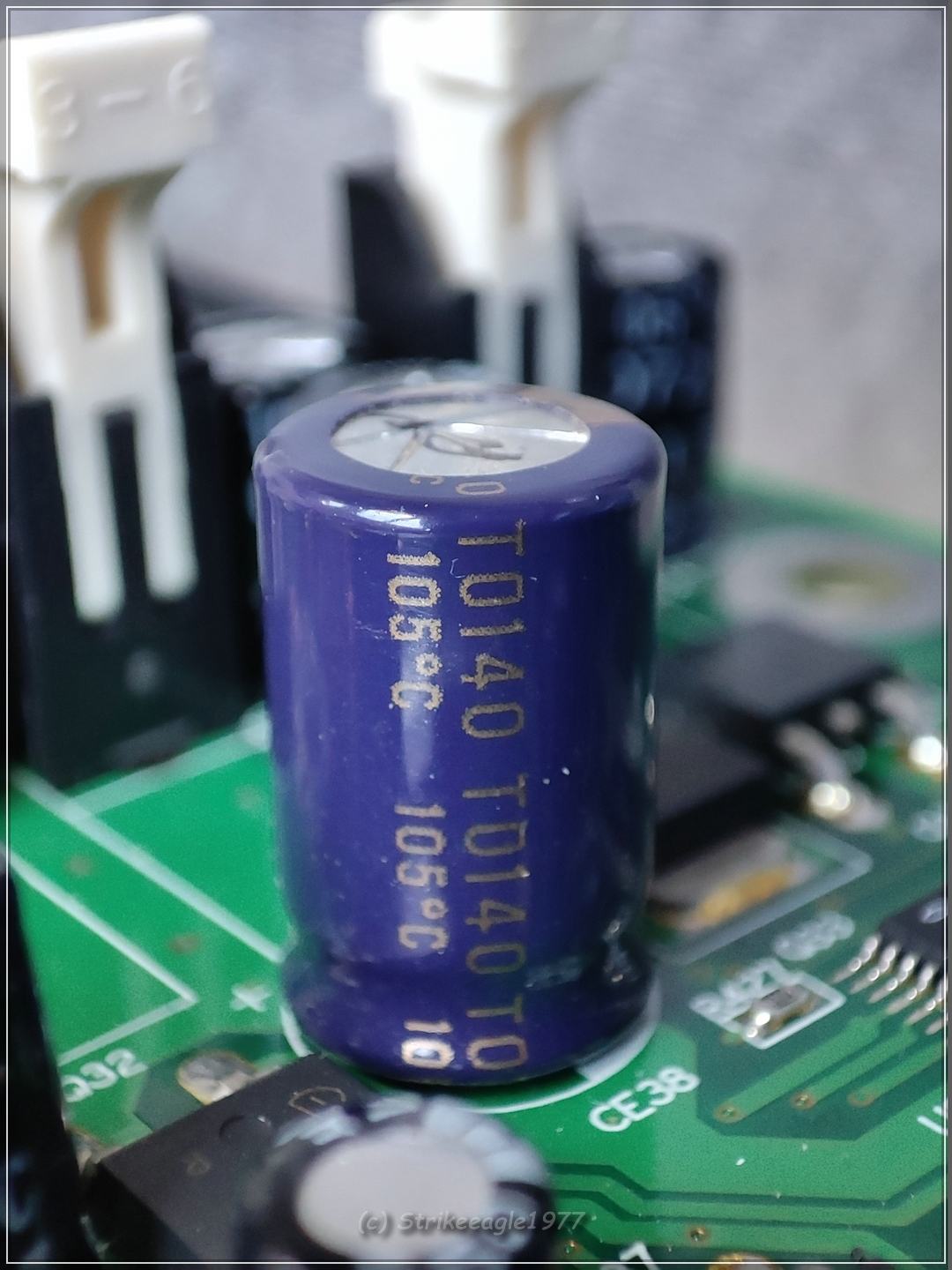

Grün4OST RMH16 V100 uF6 mm7,5 mm2,5 mmESS107M016AC2KA

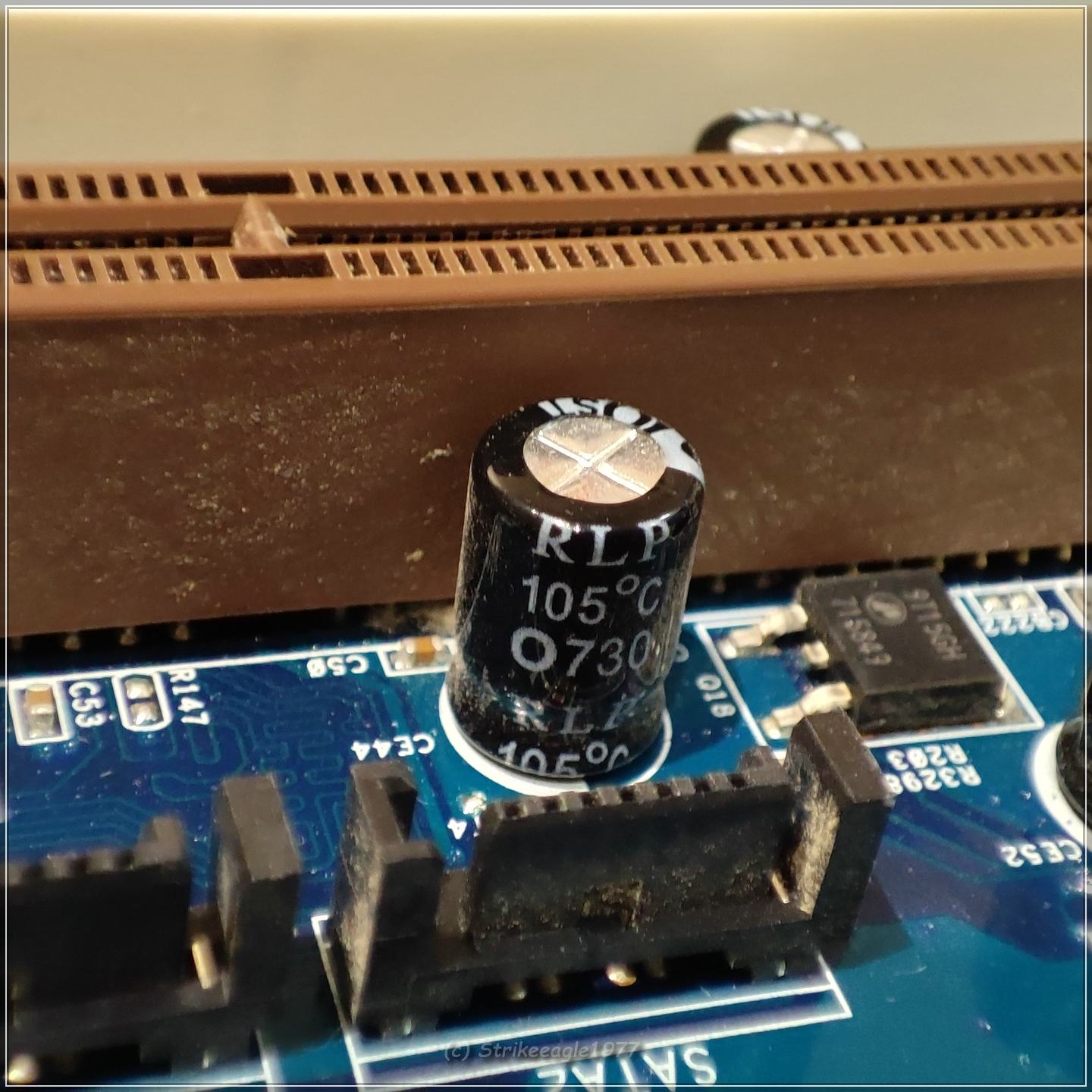

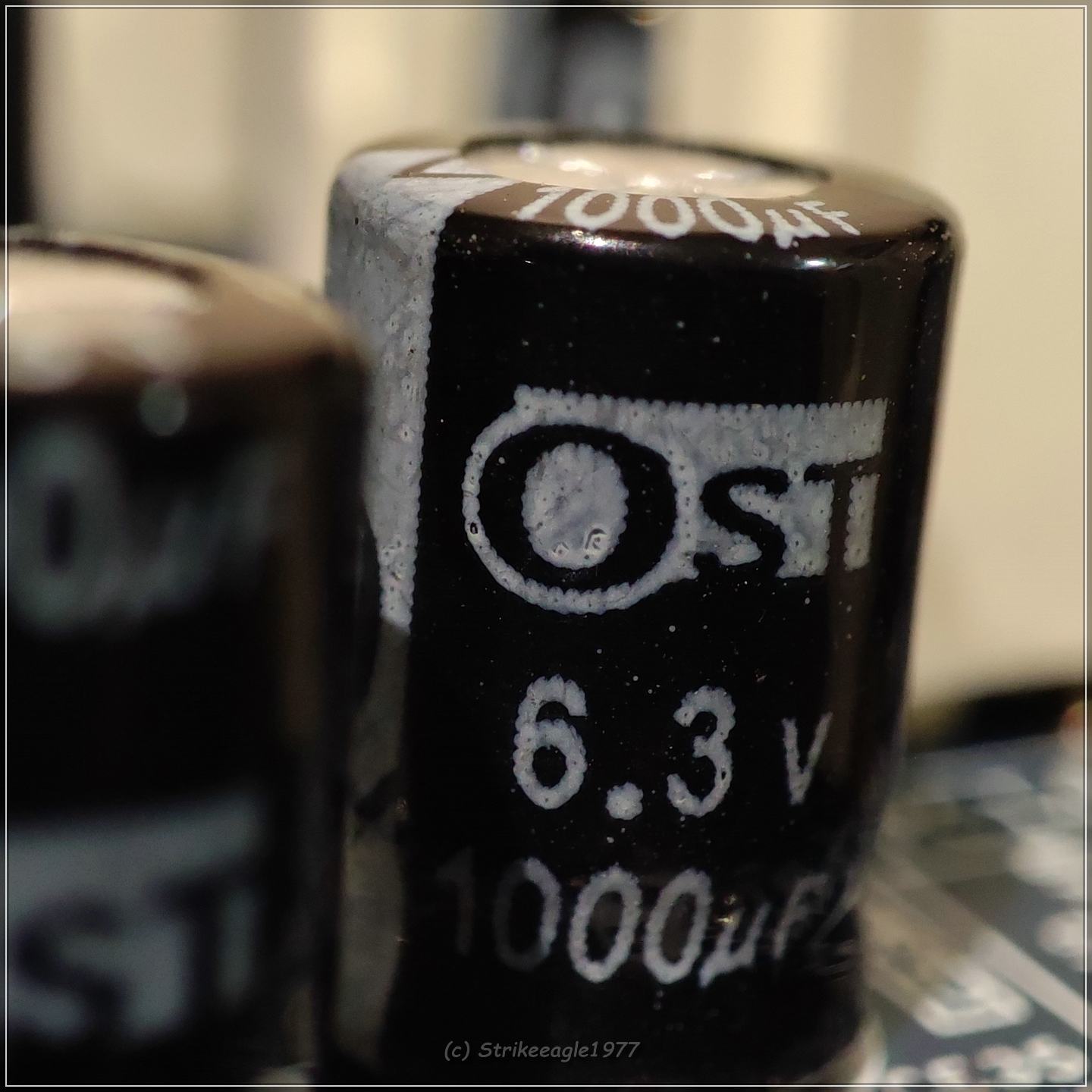

Blau21OST RLP6,3 V1000 uF8 mm11,5 mm3,5 mmEEU-FR0J102

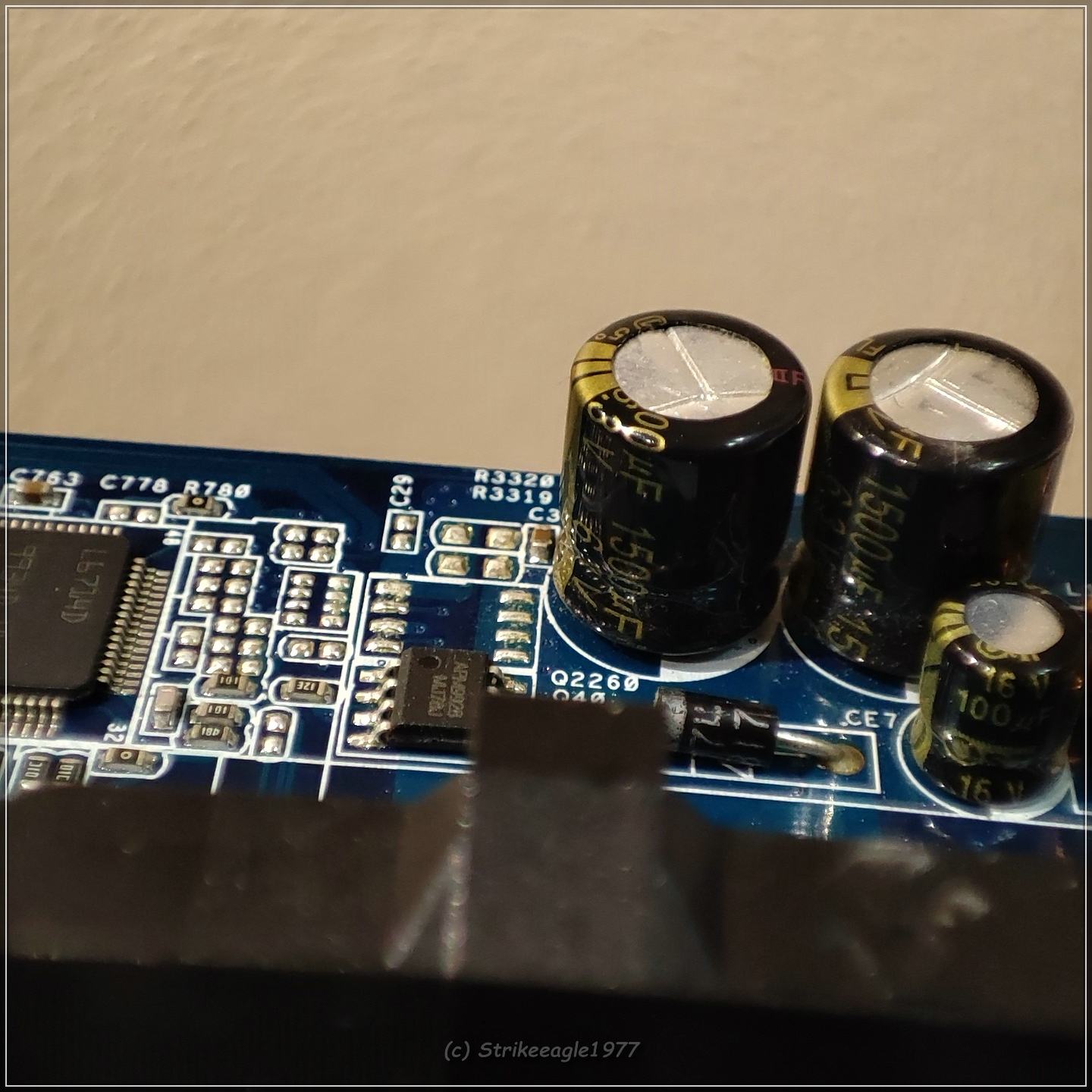

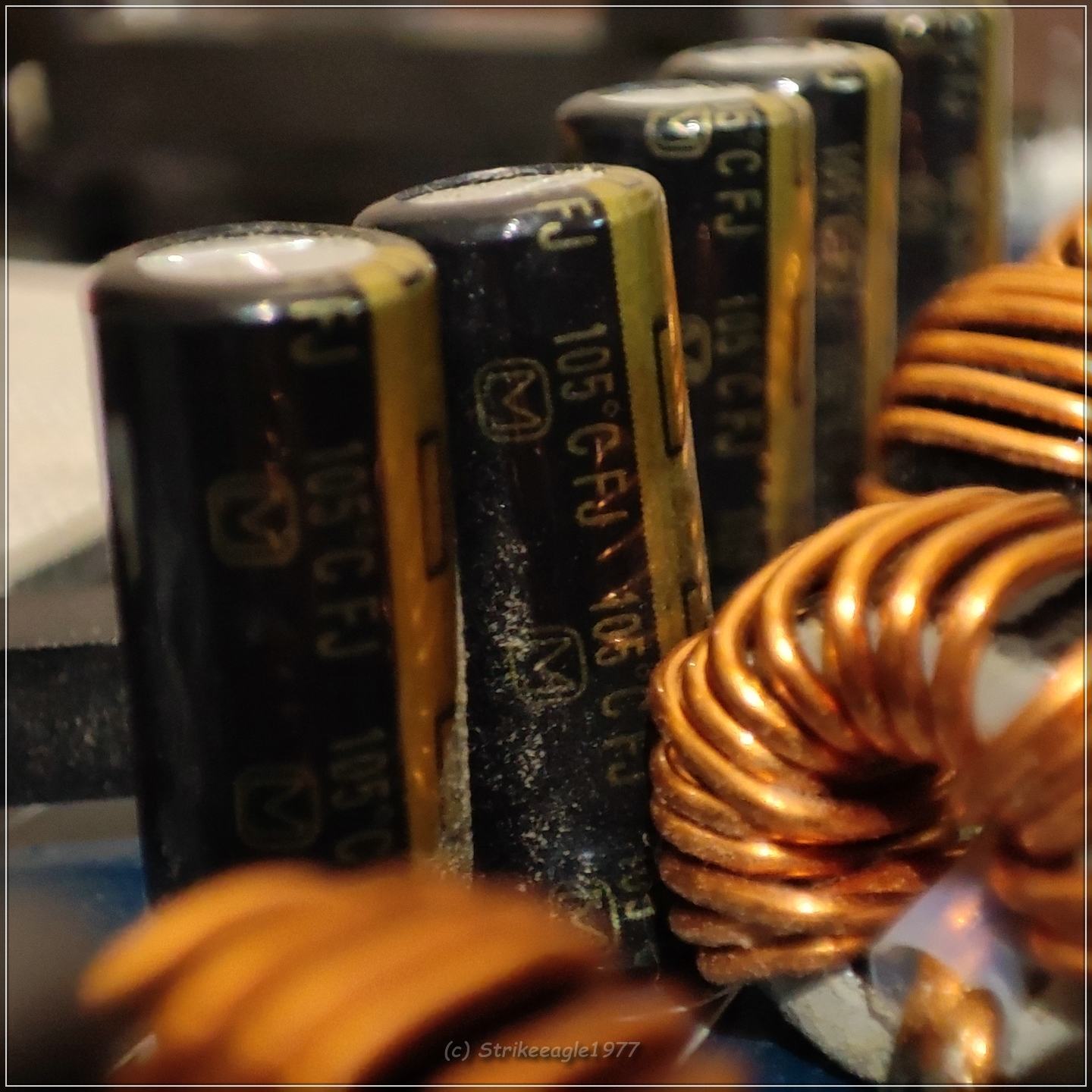

Pink6Panasonic (M) FJ6,3 V1500 uF8 mm19 mm3,5 mmRNE0J122MDN1PX




Wurde von wmdk abgesegnet. 😍
Sieht soweit okay aus, sollte so klappen.

Zuletzt bearbeitet:
Epox EP-8RDA+ Rev. 1.1


FarbeMengeHersteller / AufdruckSpannungKapaDurchm.HöheLeiterabstandErsatz, ok lt. WMDK

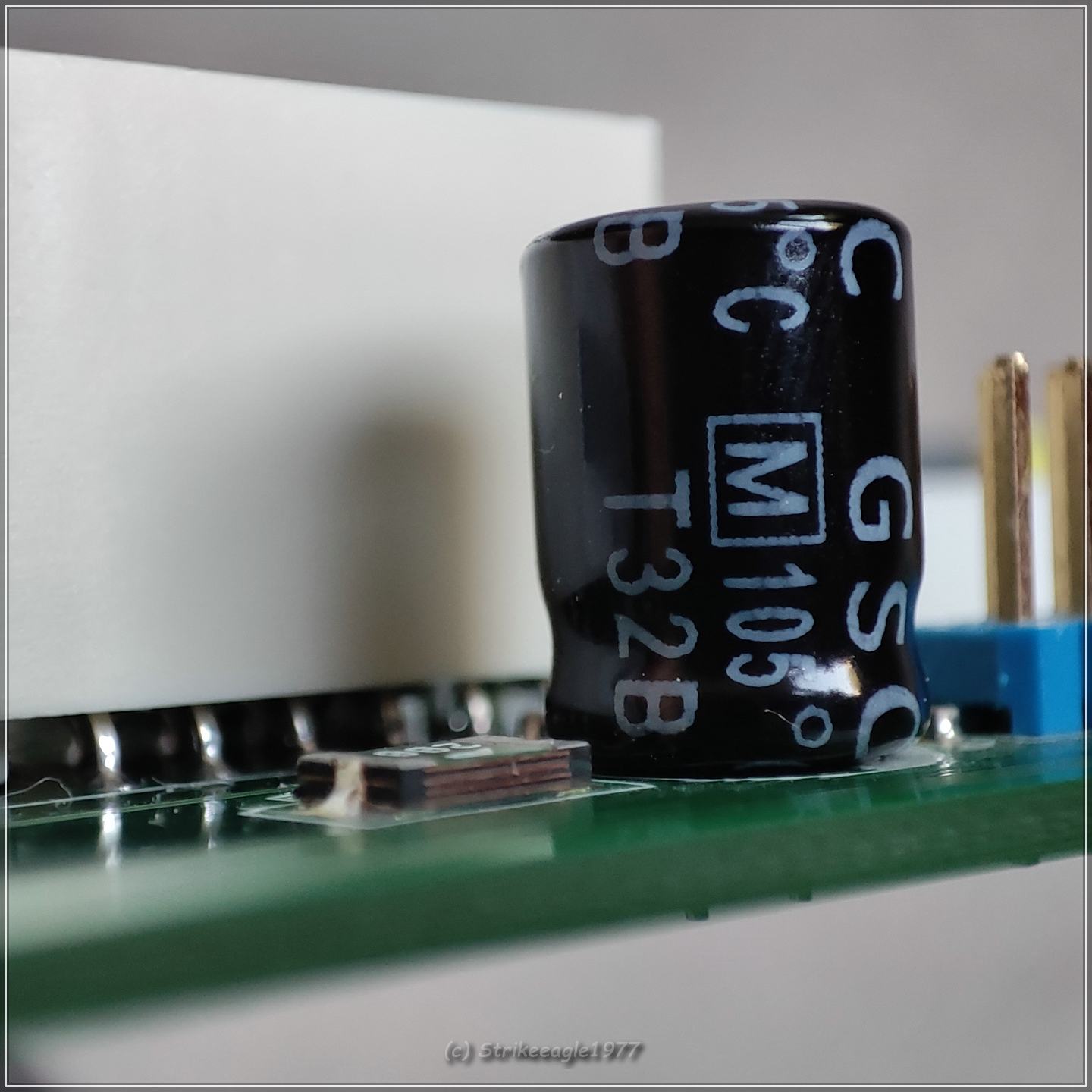

Rot7GSC (M) 3x T32B / 4x T31B16 V470 µF8 mm11,5 mm3,5EEU-FR1C471

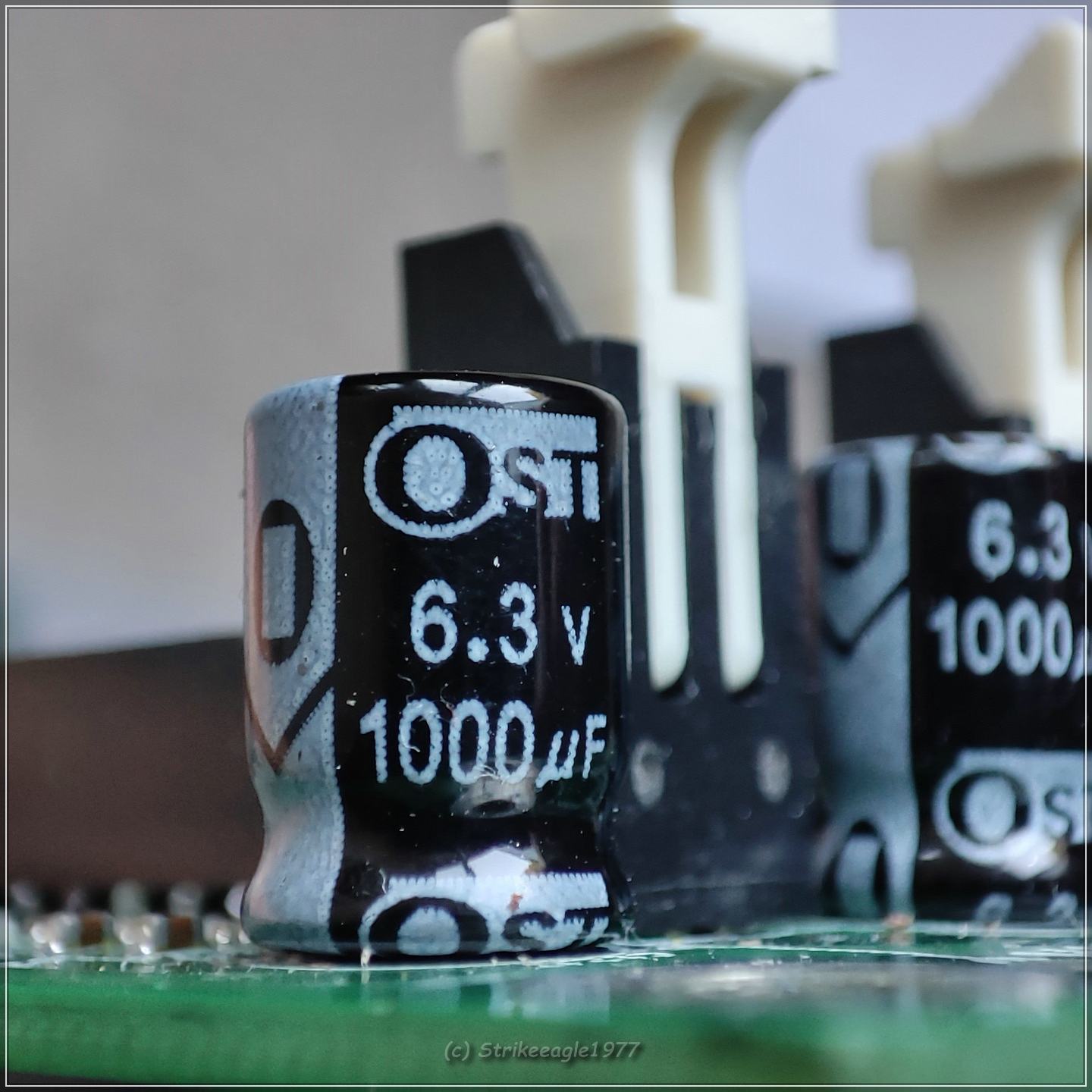

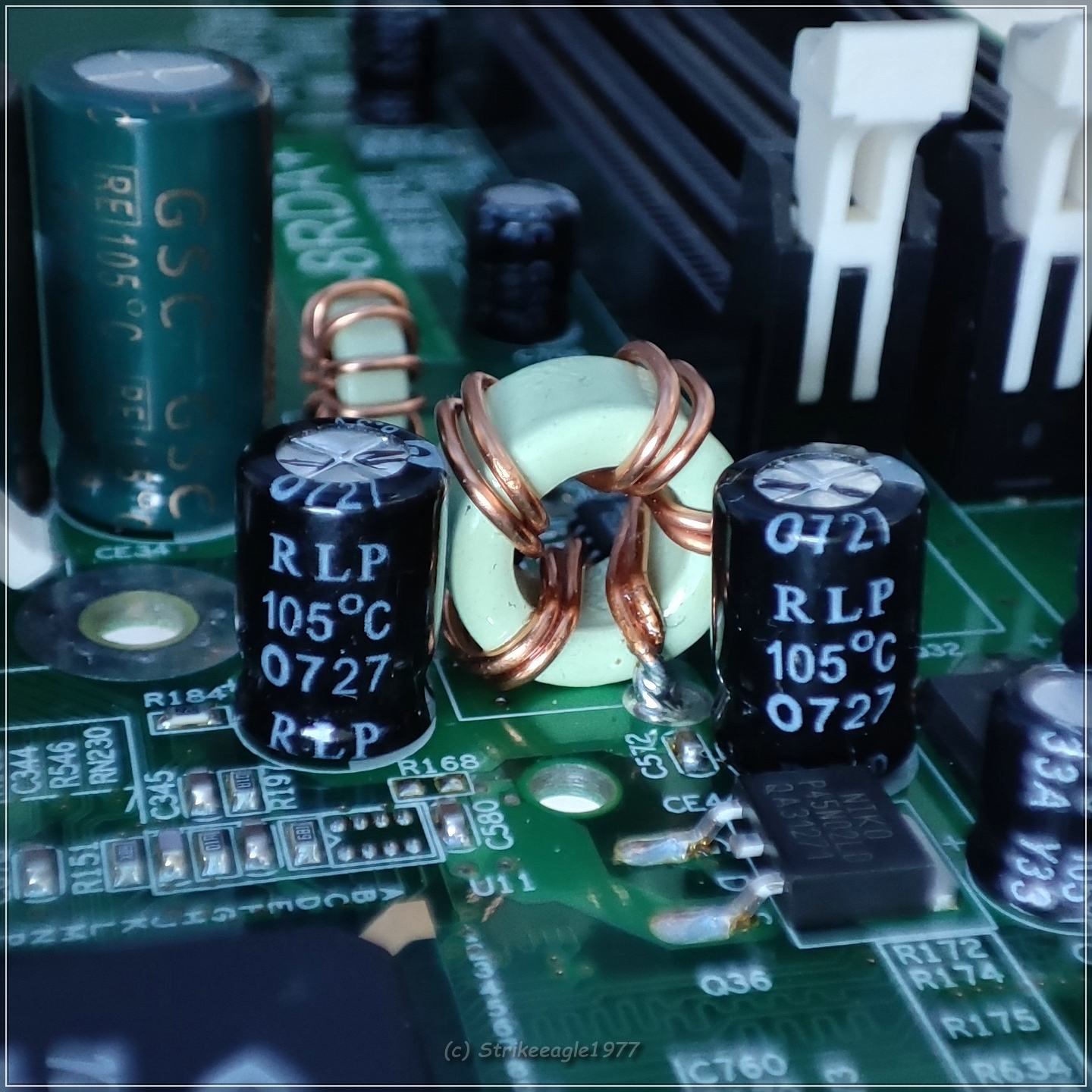

Gelb10OST RLP6,3 V1000 µF8 mm11,5 mm3,5EEU-FR0J102
Türkis6TEAPO / Rubicon MBZ6,3 V3300 µF10 mm23 mm5A750MW228M1CAAE010

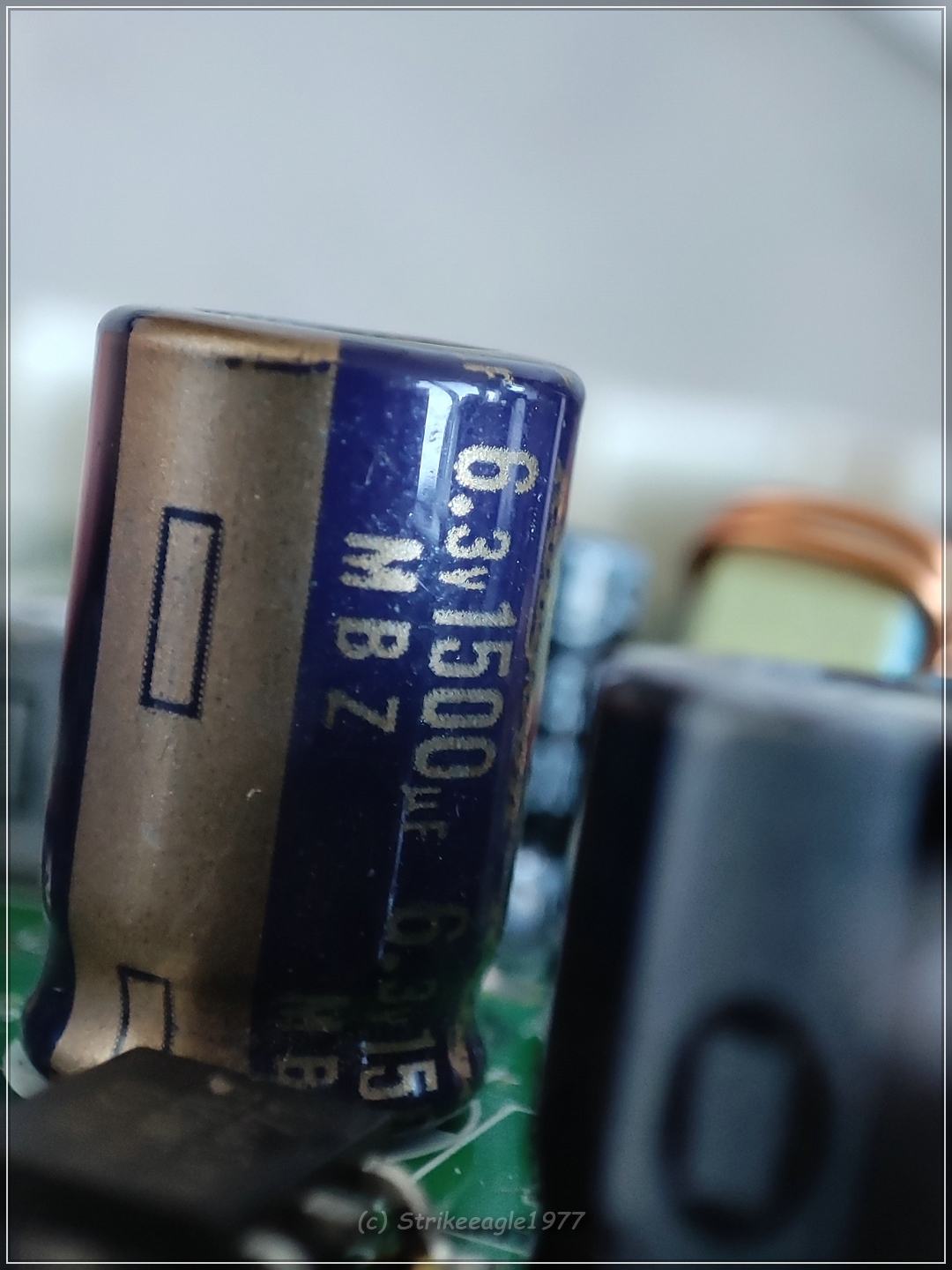

Lila1Rubicon MBZ6,3 V1500 µF10 mm16 mm5A750MV158M1CAAE010

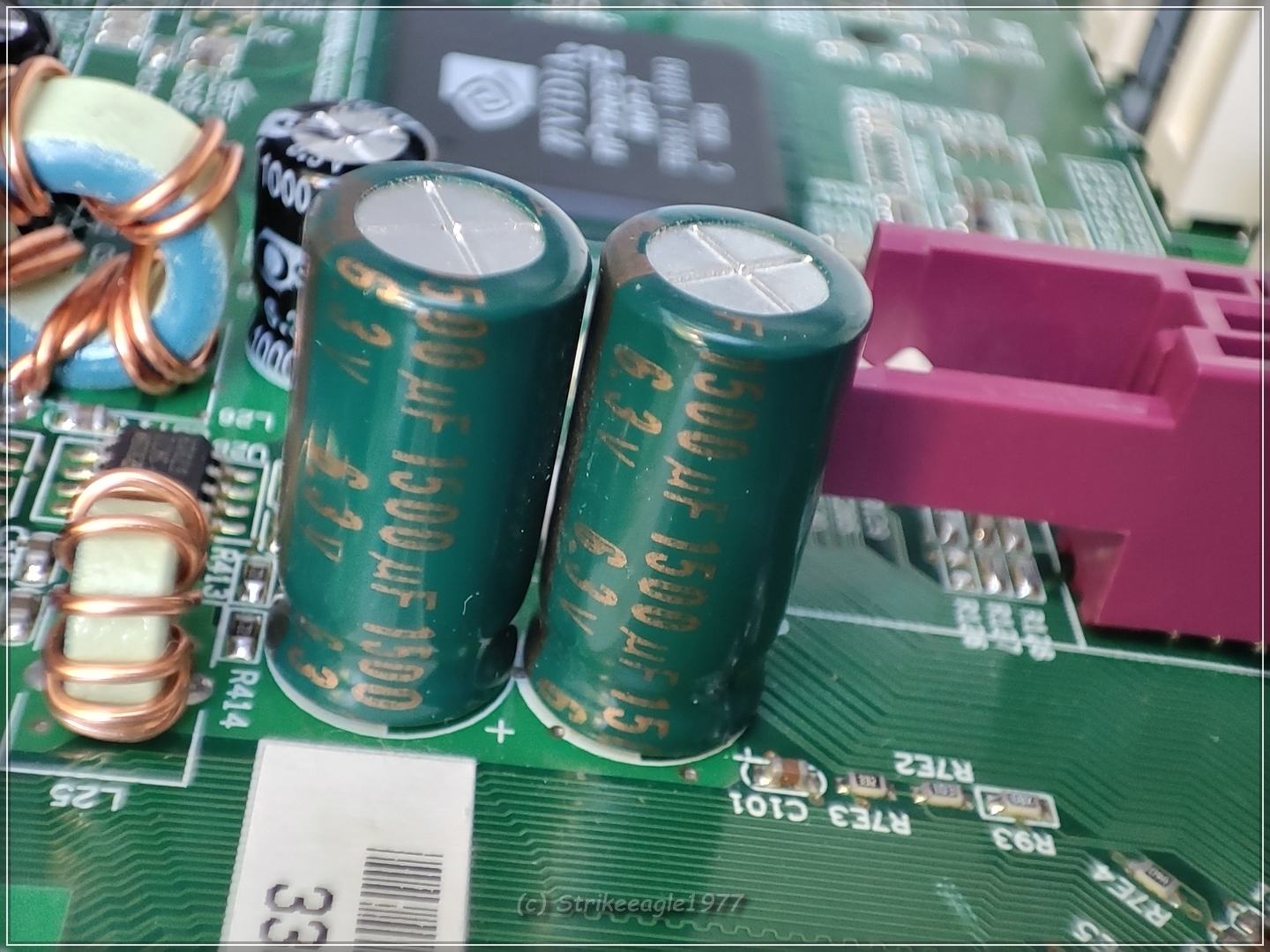

Grün4GSC (RE) T33A6,3 V1500 µF10 mm20 mm5EEU-FS0J152
Blau4Rubicon MBZ6,3 V2200 µF10 mm20 mm5A750MW228M1CAAE010


Vielen Dank @WMDK


Zuletzt bearbeitet:

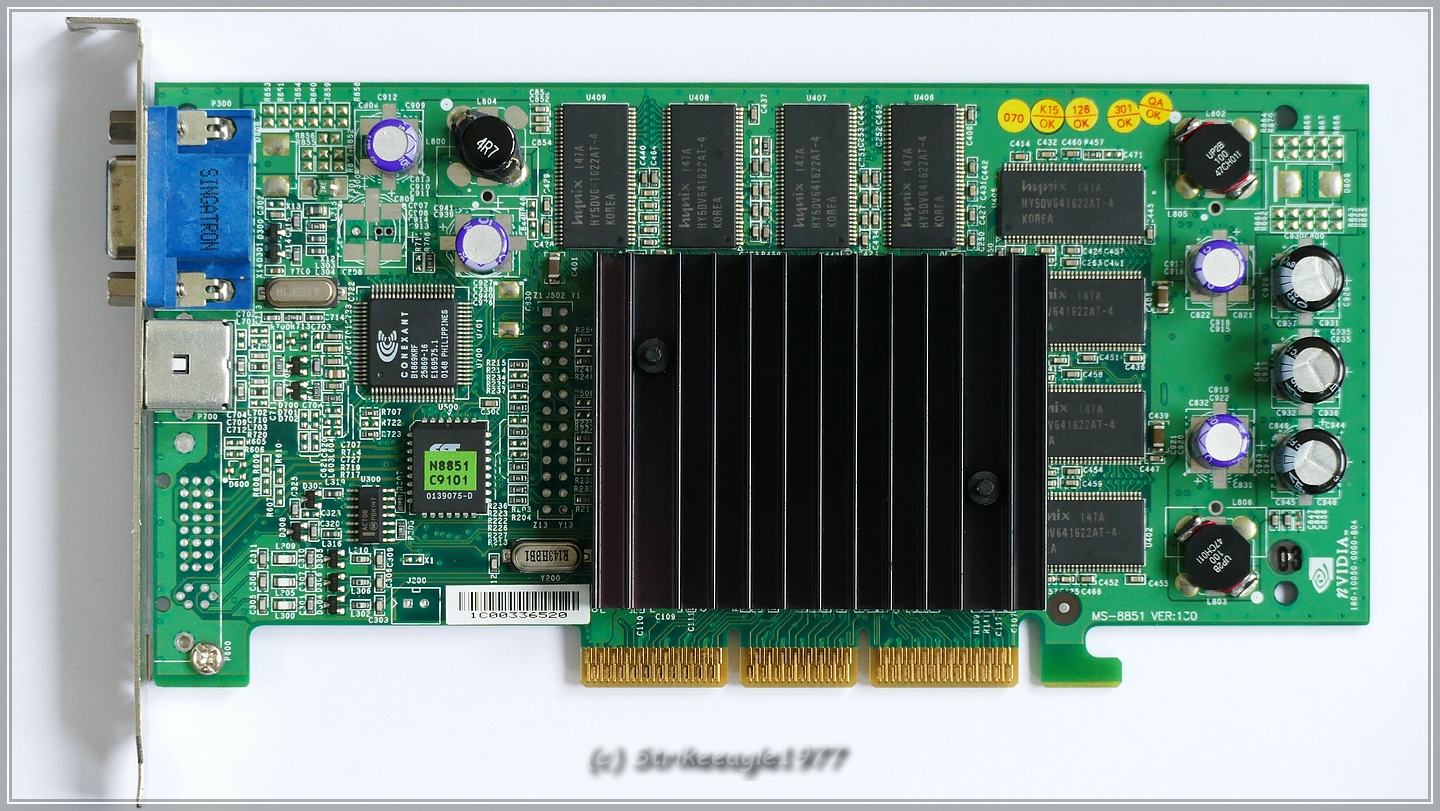

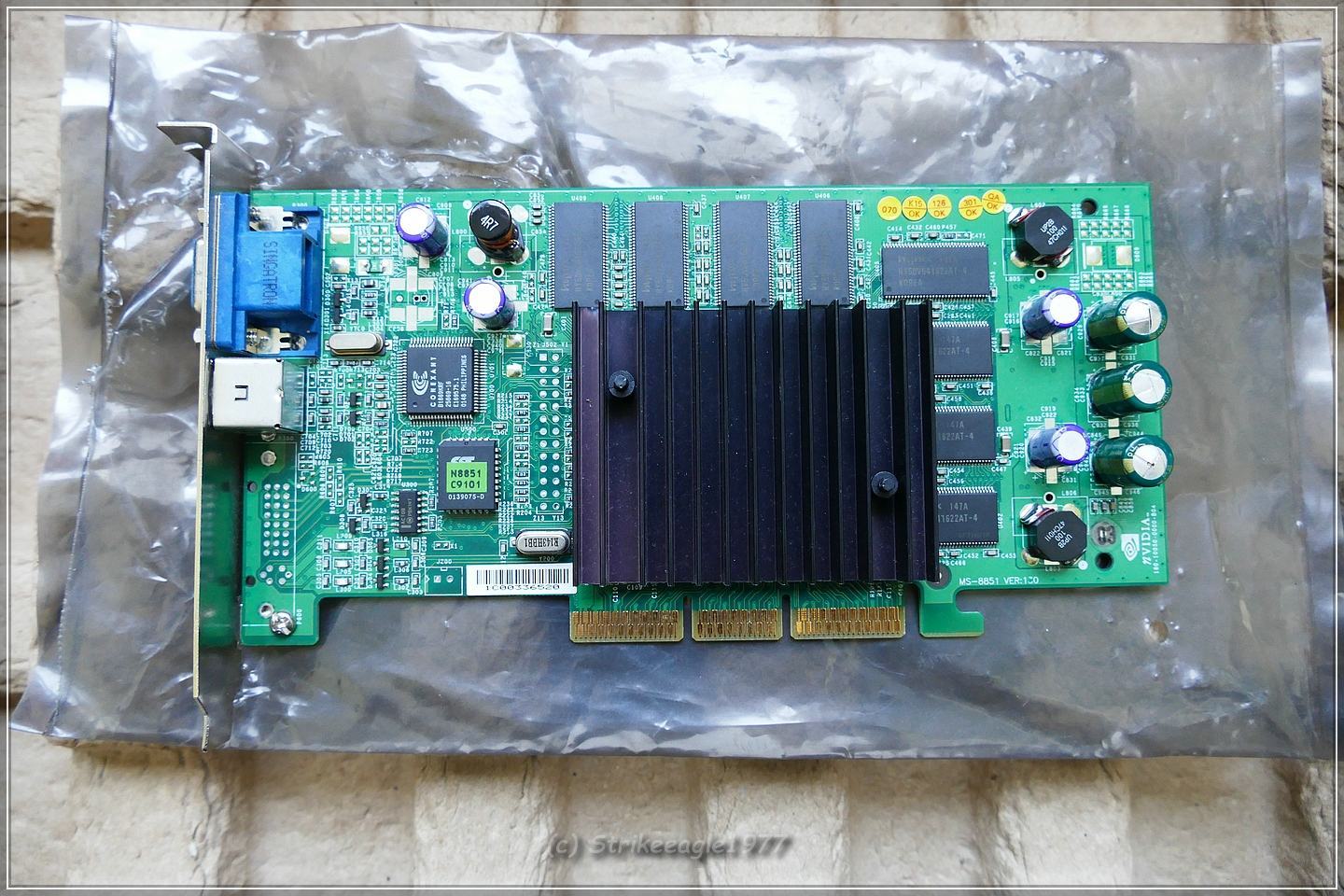

MSI MS-8851 GF3 Ti200

Edit nach Feedback User Stangelator vom 08.04.24

kopiert aus dem Bastelfred

FarbeMengeHersteller / AufdruckSpannungKapaDurchm.HöheLeiterabstandVorschlag

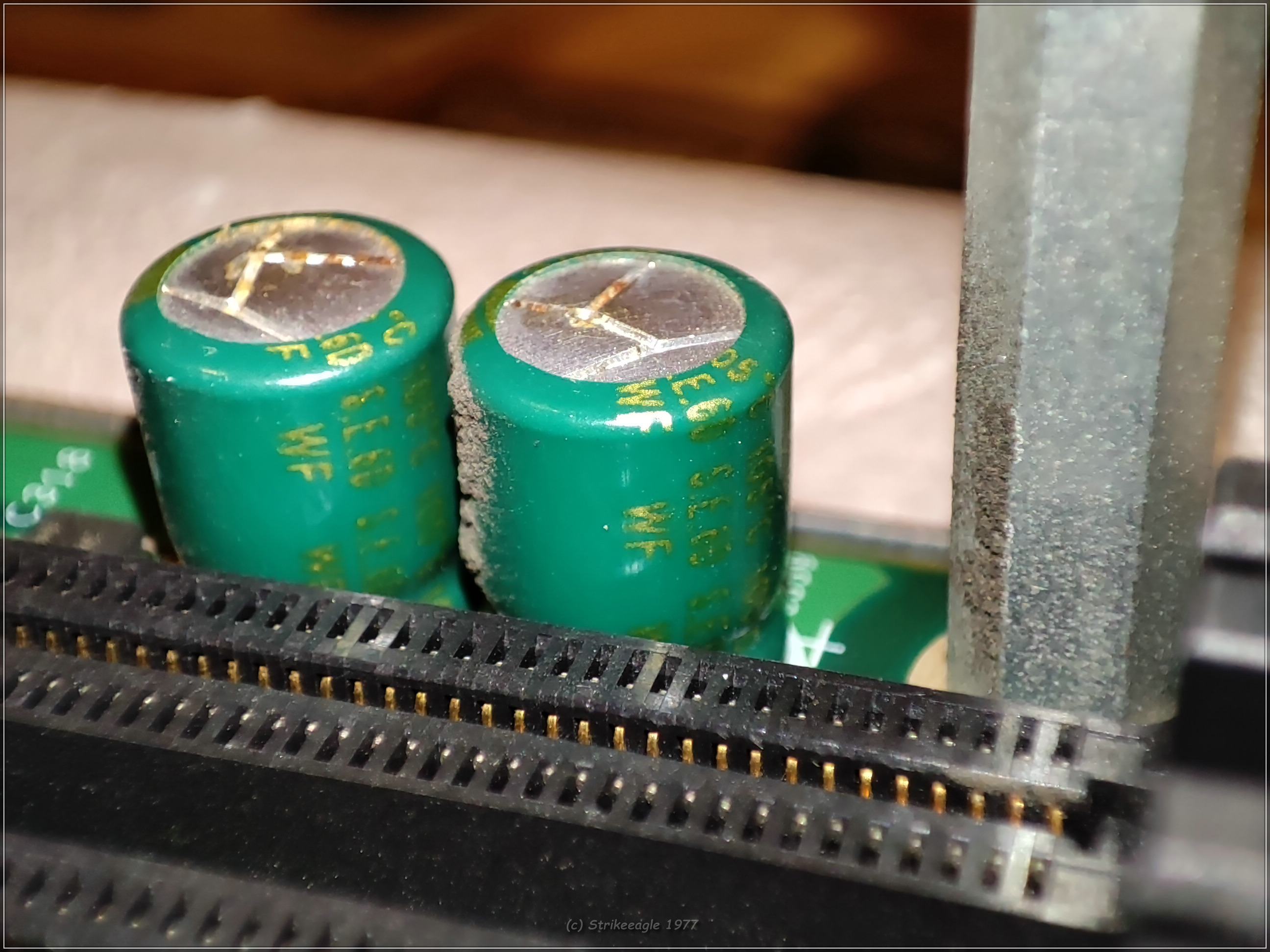

grün gold3Sanyo WX ultra Low ESR16 V470 µF10 mm13 mm5 mmPanasonic FR 10mm 25V
lila weiß4Sanyo 3B?4 V ?510 µF ?8mm10 mm3,5 mmstehen lassen

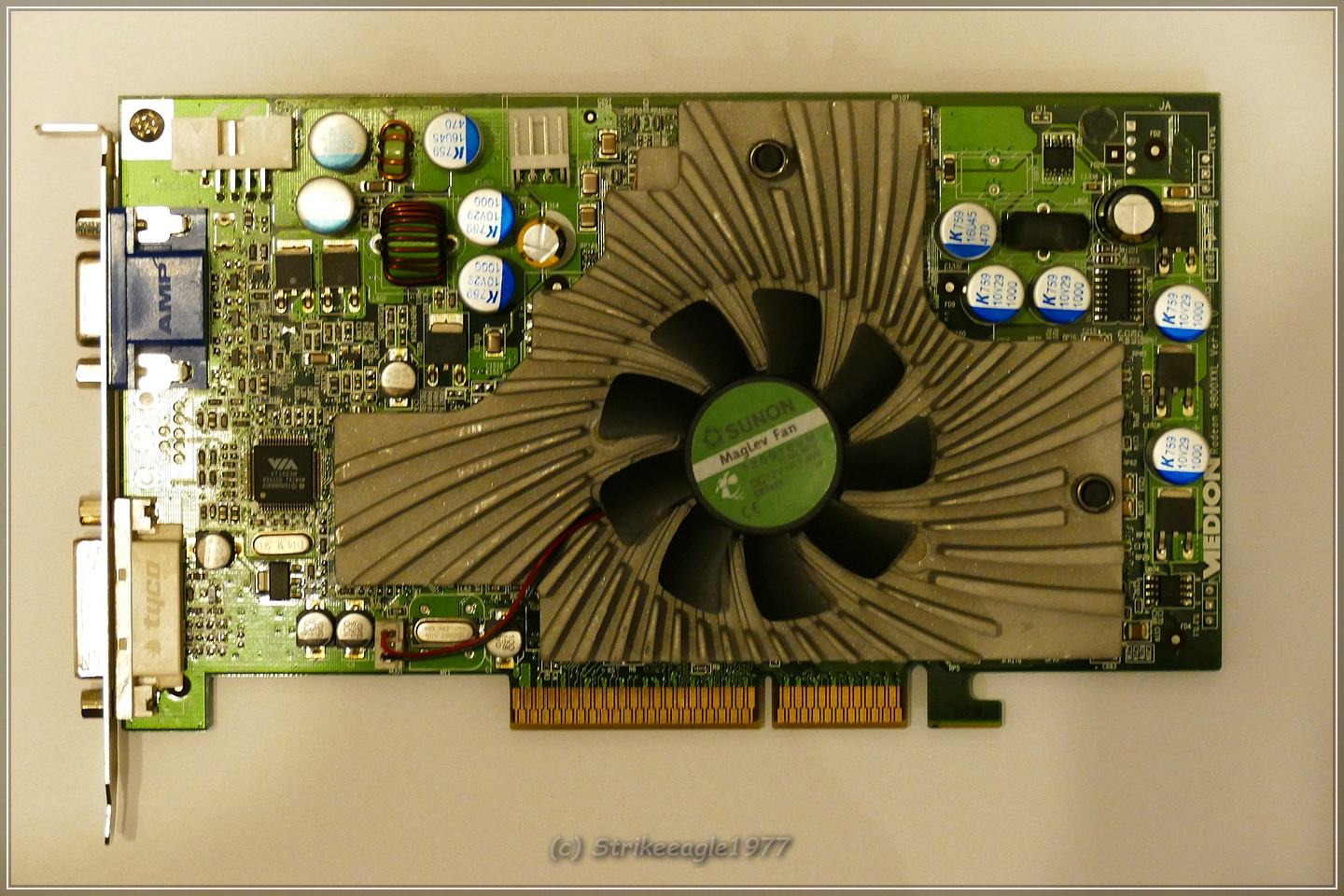

Teilweise bei Medion-Karten auch 4 Stück verbaut.



nach dem Austausch




Entsprechende Medion Karte der GF3 Ti200 hat 4x doe identische Bestückung. Hier nach dem Elkotausch gegen die 4x Pana FR


Zuletzt bearbeitet:
Weiter geht es, wenn jdm mal auf die Idee kommt ein paar Medion Karten etwas Liebe zukommen zu lassen ...​



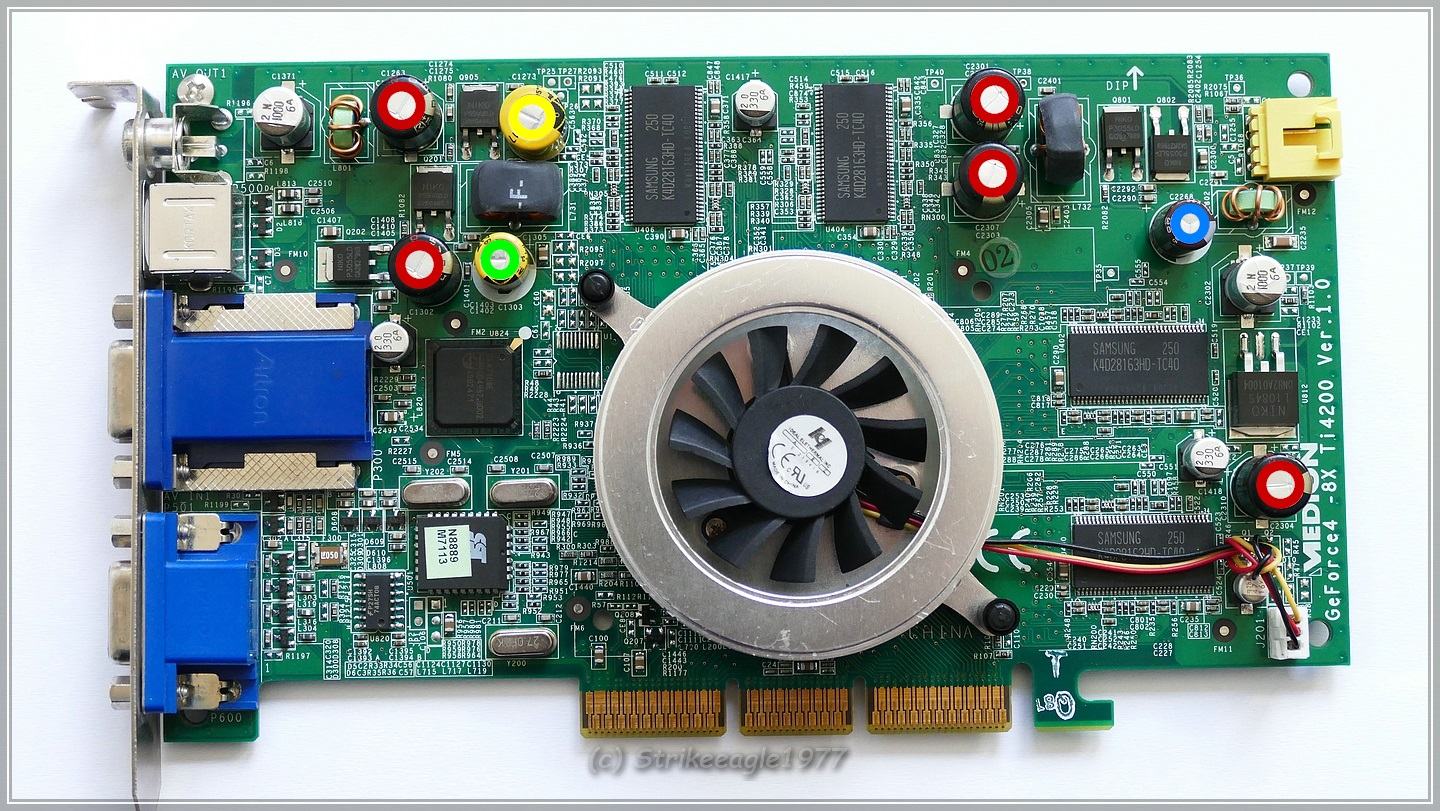

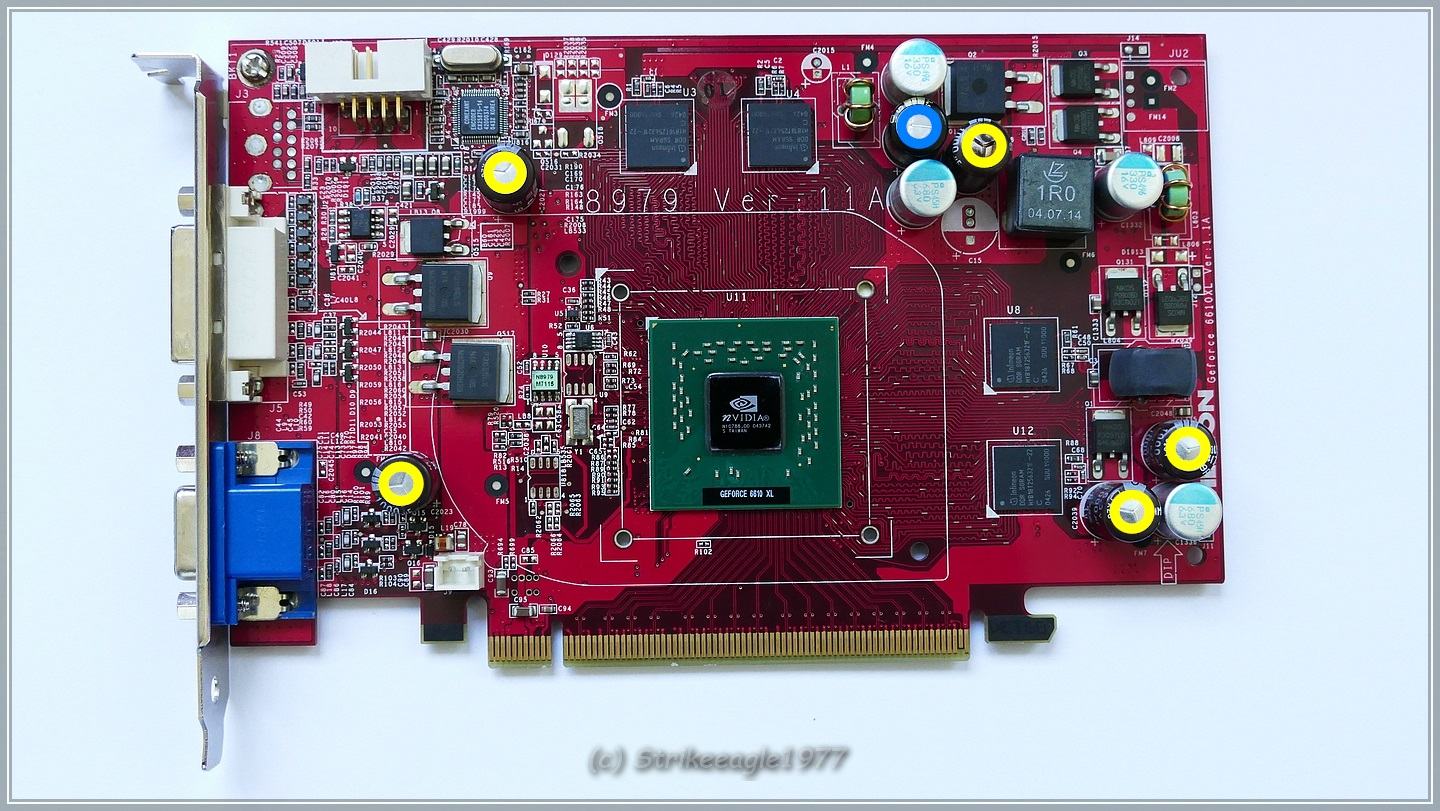

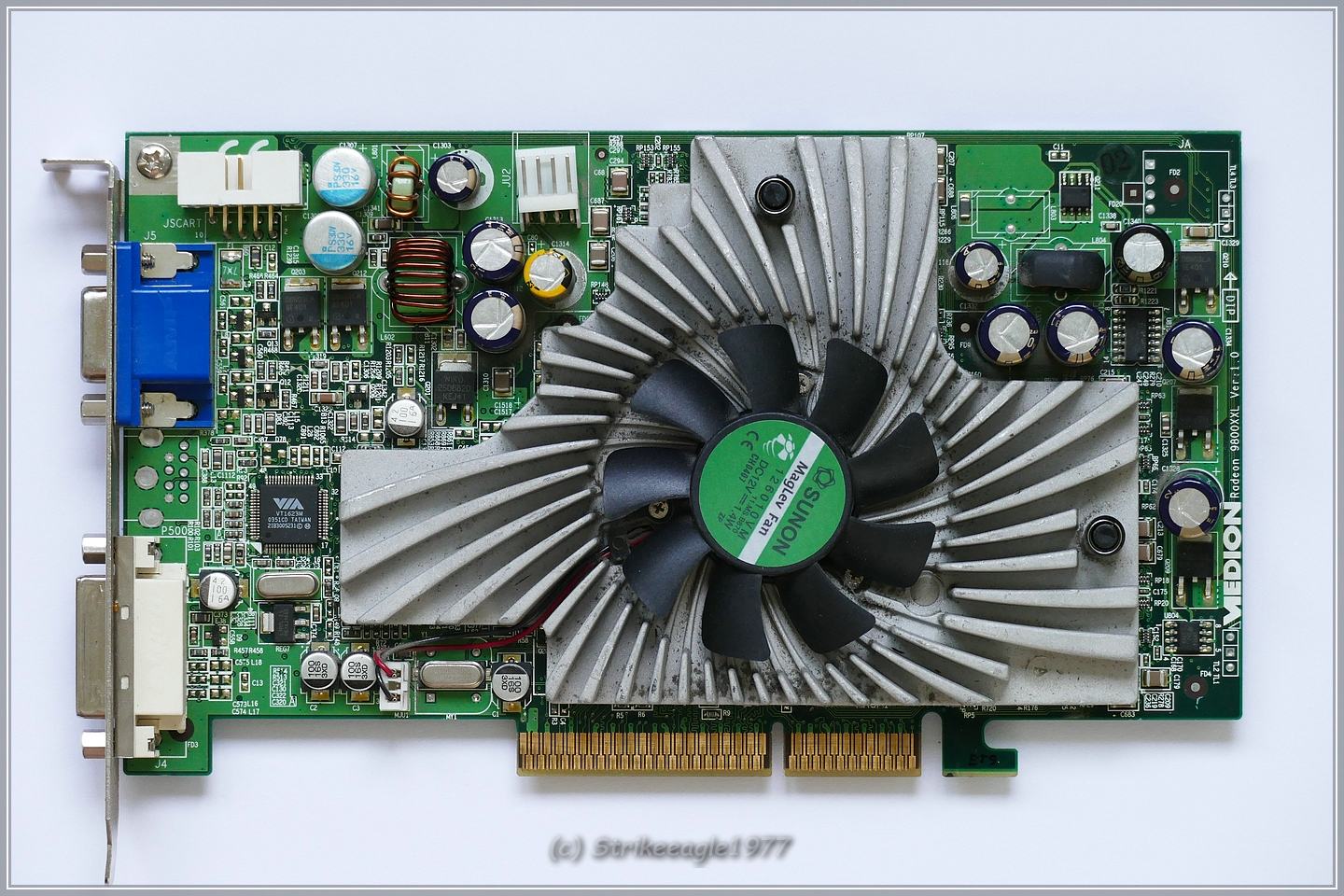

Medion 6700XL aka MSI MS-V035 V1.0

PositionFarbeAnzahlHersteller /FarbeTypVoltµFRMDurchmesserHöhe ca.Ersatz
1rot4Panasonic FJ Low ESR - esr25 / ripple 1540FJ (M)6,3100051012,5A759MS108M1AAAE012
2grün3Fujitsu? / gelb, Schwarze SchriftM 5652U1633051012,5stehen lassen
3blau1? / schwarz, silberne Schrift?161002,5512stehen lassen, wenn unauffällig


vielen Dank @Masterchief79 @digitalbath



Medion 9800XL aka MSI MS-8934 V1.0

PositionFarbeAnzahlHersteller /TypVoltµFRMDurchmesserHöhe ca.Ersatz
1rot4Panasonic FJ (M) 38 IV HF, ESR25 / ripple 15406,3100051013A759MS108M1AAAE012
2gelb3UCC KZG, ESR26 / ripple 154010100051013A759MS108M1AAAE012
3orange1Panasonic FJ (M) 38 IV HF, ESR25 / ripple15401668051013A750MS827M1CAAE013
4grün1Fujitsu? gelb, schwarz1633051013stehen lassen
5lila1Fujitsu? gelb, schwarz2,58203,5 / 5 möglich812stehen lassen
6blau2UCC KZG, ESR36 / ripple 1140164703,5 / 5 möglich812,5A750KS477M1CAAE013


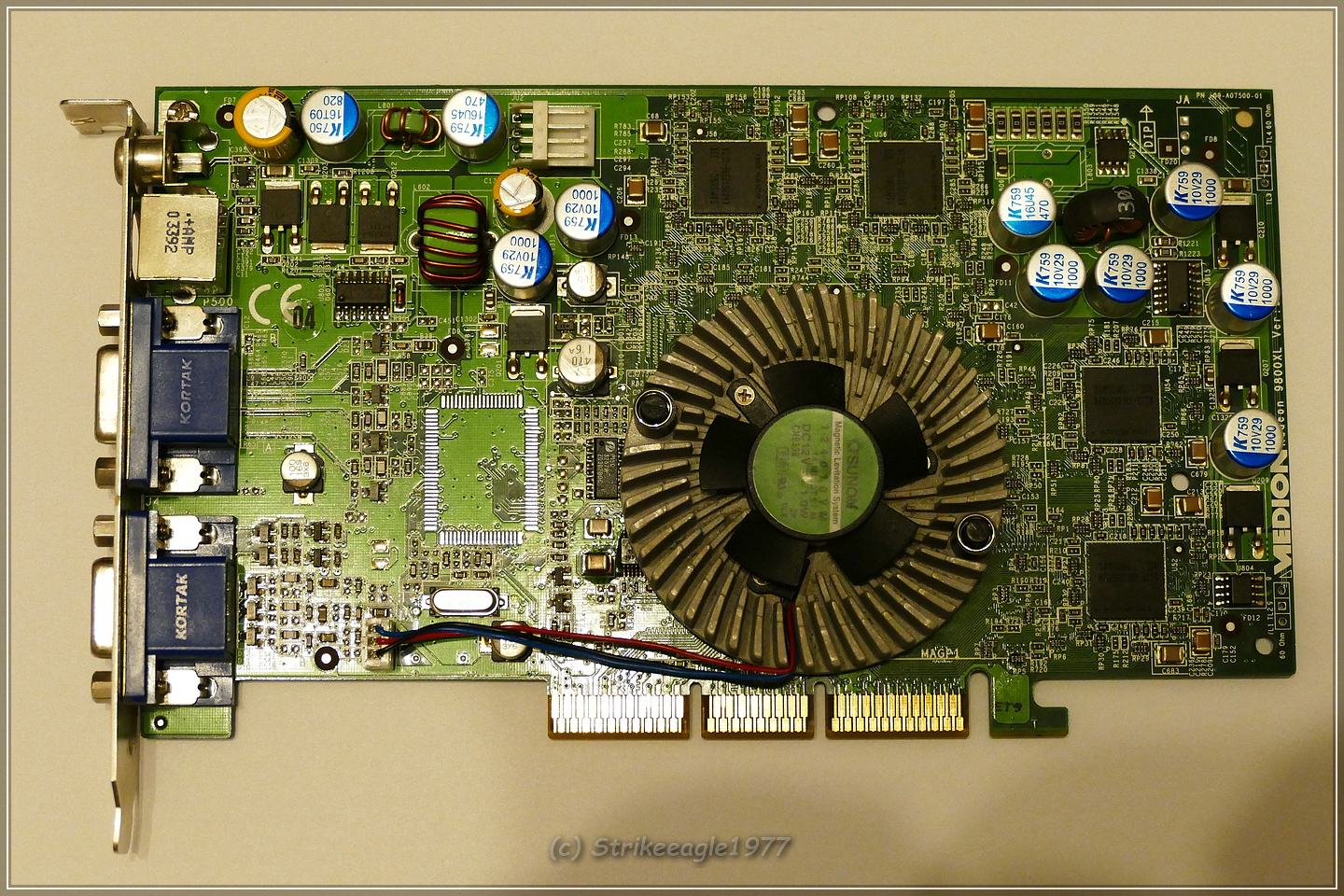

getauscht ...



die entsprechende XXL weiter unten in separatem Post

vielen Dank @digitalbath für den Support

Bei den GPUs hält sich der Austausch in Grenzen, Übersichtlich

...

und weiter gehts mit nem Board, nachdem sich @WMDK hier viel Arbeit gemacht hat 😍 und alles rausgesucht hat.

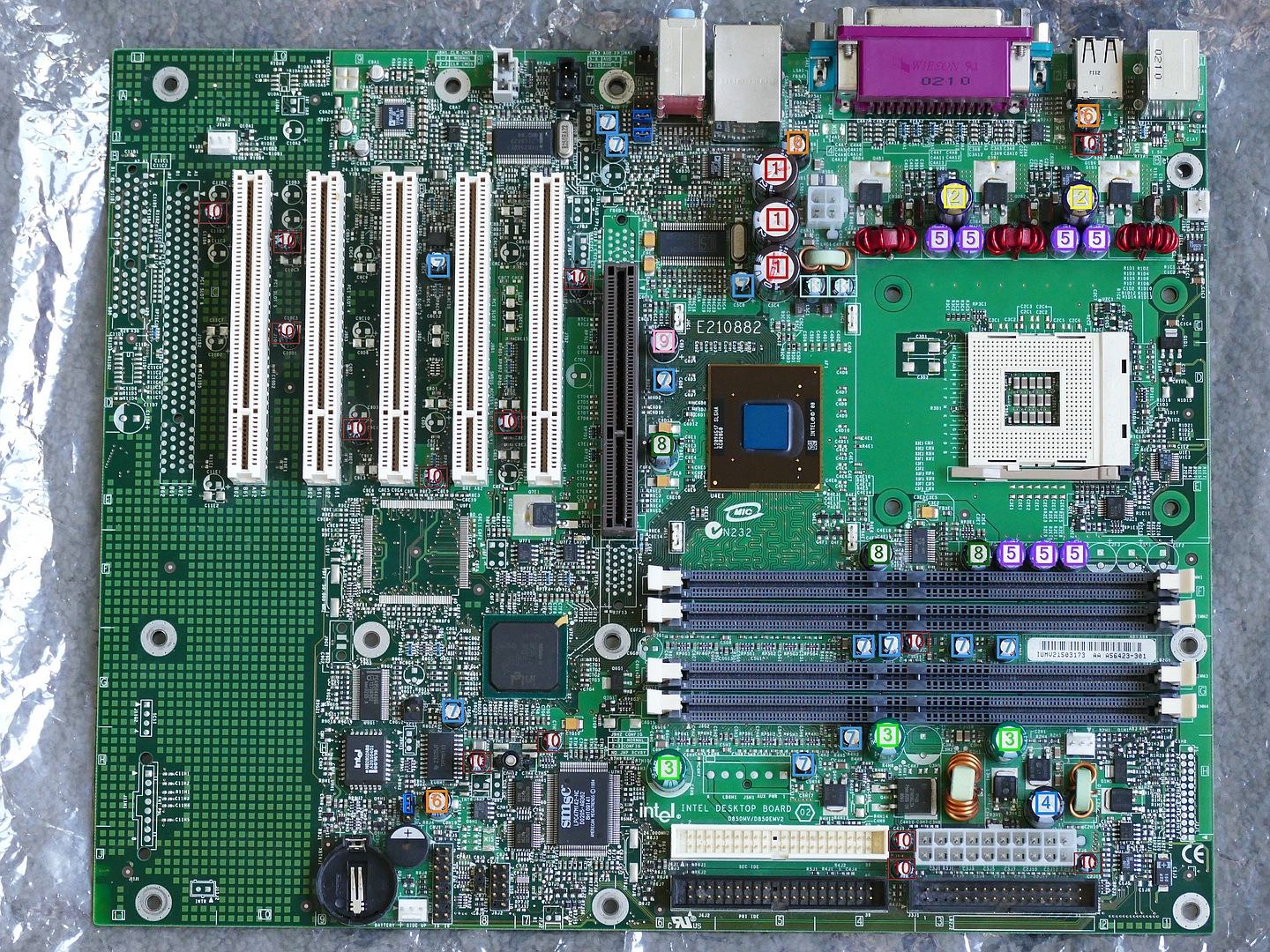

Intel Maryville D850MV (i850/RD-RAM)

Position​
Farbe​
Anzahl​
HerstellerTyp
Volt​
µF​
RM​
Durchmesser​
Höhe ca.​
Ersatz
1​
rot
3​
NichiconPW (M)162200
5​
12,5​
15​
Nichicon/UPA1C222MHD
2​
gelb
2​

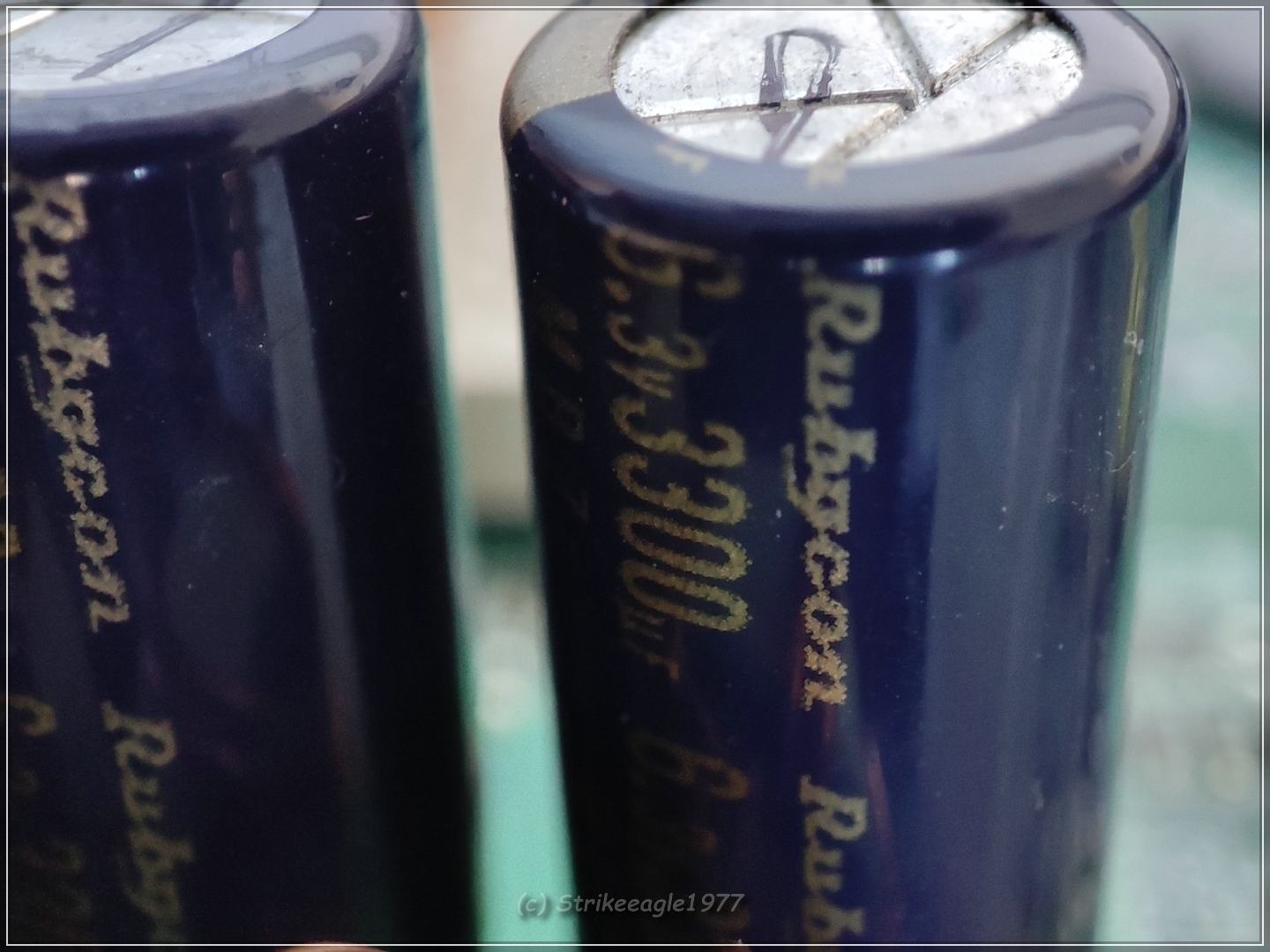

RubyconMBZ6,33300
5​
10​
12​
A750MW228M1CAAE010
3​
hellgrün
3​
UCCKZE (1Y)6,31500
5​
10​
20​
Panasonic/EEU-FR1C152
4​
blau
1​
RubyconZL101500
5​
10​
22,5​
Panasonic/EEU-FR1C152
6​
orange
3​
NichiconVR(M)25220
3,5​
8​
12​
Nichicon/UHE1E221MPD
8​
dunkelgrün
3​
NichiconVR(M)16470
3,5​
8​
12​
Rubycon/16ZLJ470M8X11.5
9​
rosa
1​
NichiconVR(M)6,31000
3,5​
8​
12​
Rubycon/6.3YXJ1000M8X11.5
11​
türkis
2​
NichiconVR(M)10470
2,5​
6​
12​
Rubycon/10YXJ470M6.3X11
5​
lila
5​
SanyoOs-Con (SP)4560
3,5​
8​
10,5​
belassen
7​
hellblau
12​
NichiconVR(M)25100
2,5​
6​
12​
belassen oder Panasonic/EEU-FC1E101S
10​
dunkelrot
14​
...SME25
22​
2,5​
5​
11​
belassen oder KEMET/ESC226M035AC3AA

Wenn man die letzten 3 Typen belässt, muss man nur 18 statt 51 Elkos tauschen.


@Tzk mach dir nicht sofort die Mühe, da kommt noch mehr ;)

Zuletzt bearbeitet:

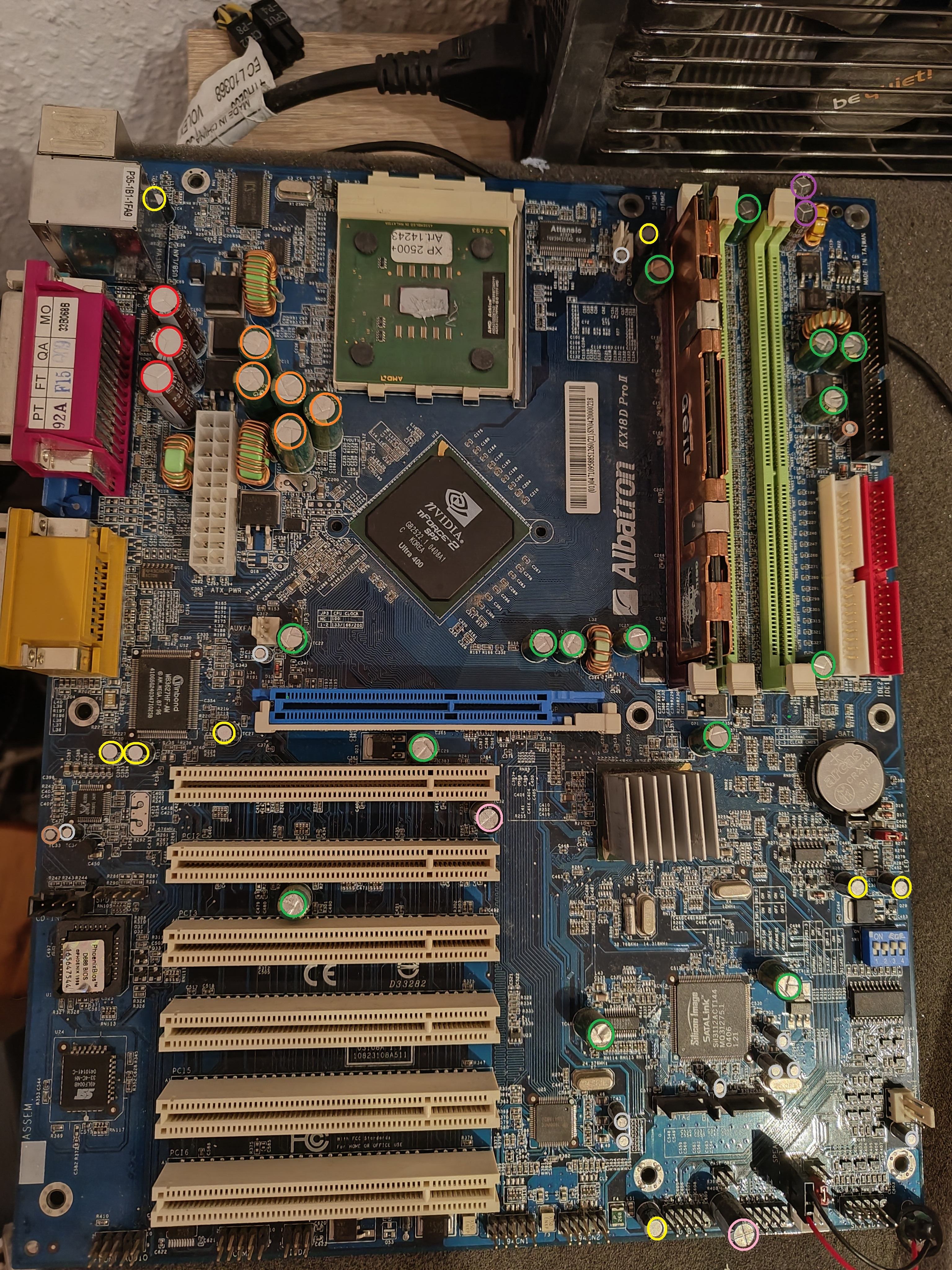

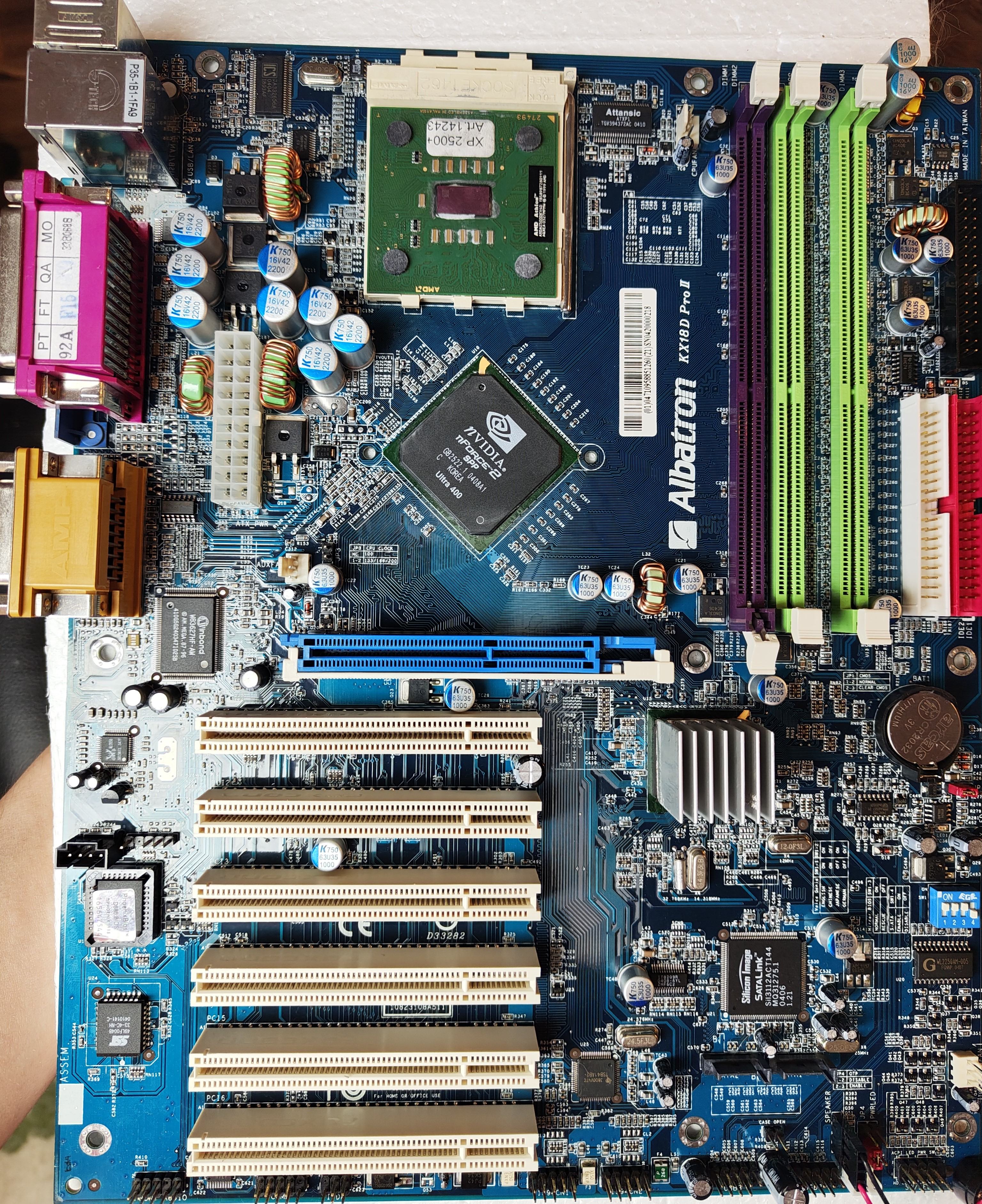

Albatron KX18D Pro II

Recap.jpg 1725979653802.jpeg
(vorher - nachher)

PositionFarbeAnzahlHersteller /TypVoltµFDurchmesserHöhe ca.Ersatz (abgesegnet)
1rot3KZG1022001025KEMET A750 2200/16
2orange5Sanyo WG6,322001022KEMET A750 2200/16
3grün15Sanyo SE.3.N WG6,31000816KEMET A750 1000/6,3
4lila2KZG101000820Chemicon APSG 1000/16
5rosa2SM G-Luxon 312B(M)101000818Nichicon UHV 1000/10
6gelb8SX G-Luxon 403A(M)1610068KEMET Yageo 100/25
7grau10SX G-Luxon 311A(M)2510410KEMET Yageo 10/25
8braun2Evercon 30B1622410Pana A1 22/16

Getestet und funktioniert. Danke für den Support @WMDK. :)

Medion 9800XXL aka MSI MS-8956 V1.0


Medion 9800XXL aka MSI MS-8956 V1.0



PositionFarbeAnzahlHersteller /TypVoltµFRMDurchmesserHöhe ca.Ersatz
1rot3Rubycon MBZ6,310005 / 3,5 möglich1013A759MS108M1AAAE012
2gelb3Rubycon MBZ1010005 / 3,5 möglich1013A759MS108M1AAAE012
3grün1Fujitsu? gelb, schwarz2,58203,5 / 5 möglich812stehen lassen
4lila1Panasonic FJ (M) 3D II UA6,315005 / 3,5 möglich1012A759MS158M1AAAE012
5blau2Rubycon MBZ164703,5 / 5 möglich812,5A750KS477M1CAAE013



getauscht ...


Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
