Moin moin

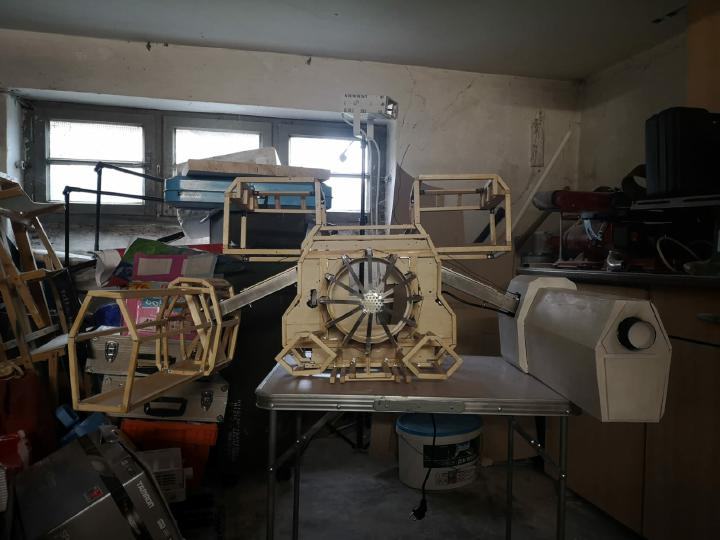

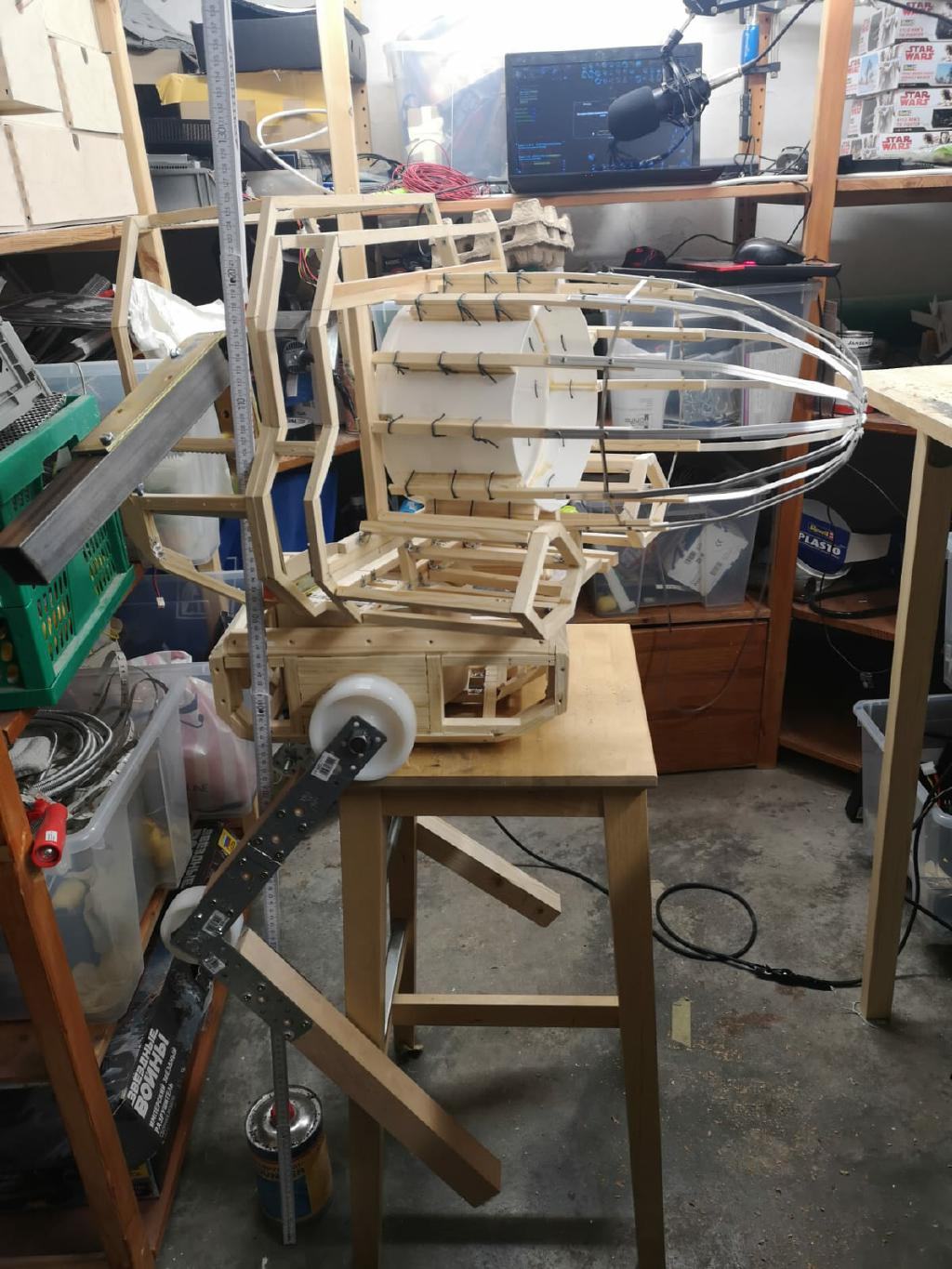

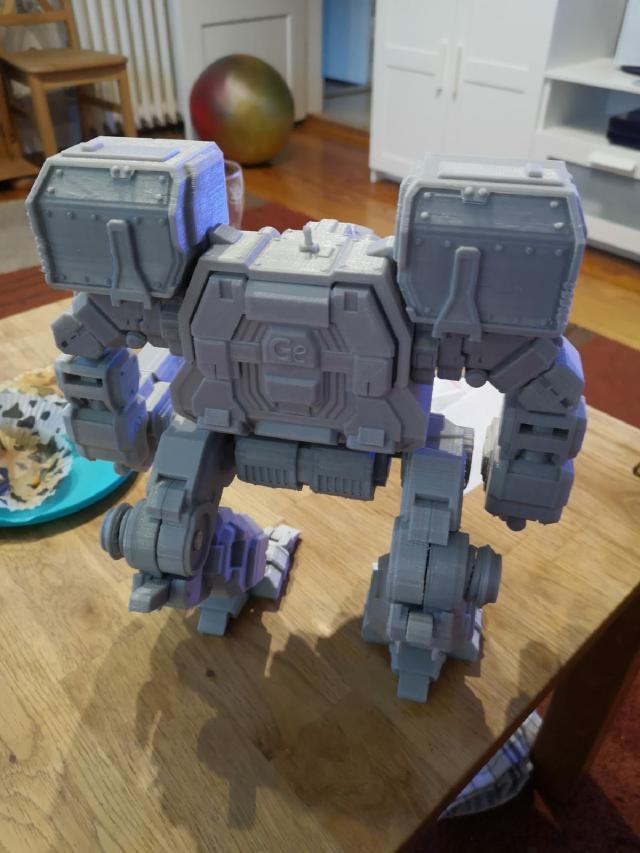

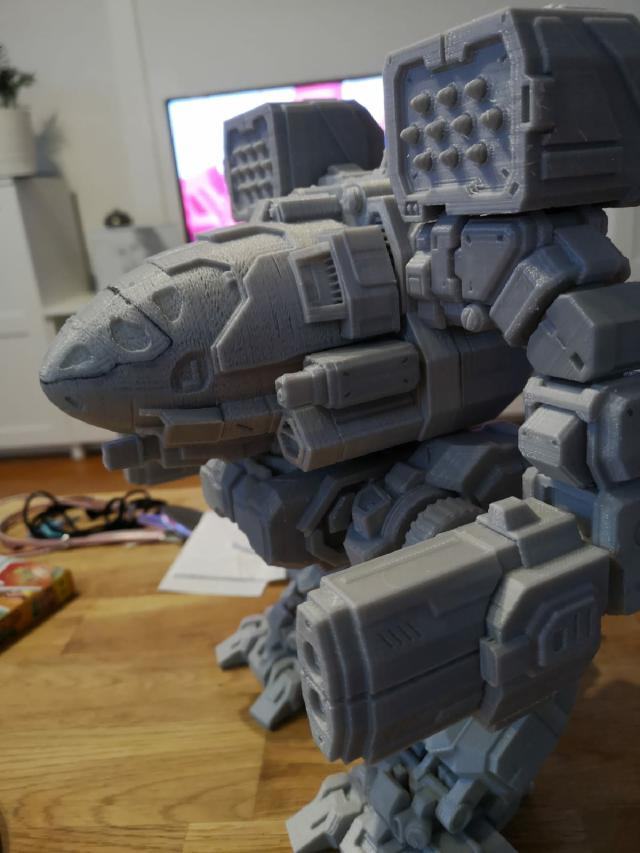

Um mal zu zeigen das da auch was anderes geht als Raumschiffe, wollte ich euch heute mal die Anfänge meines Timberwolfs mit Mad Cat MK II Armen/ Waffen zeigen.

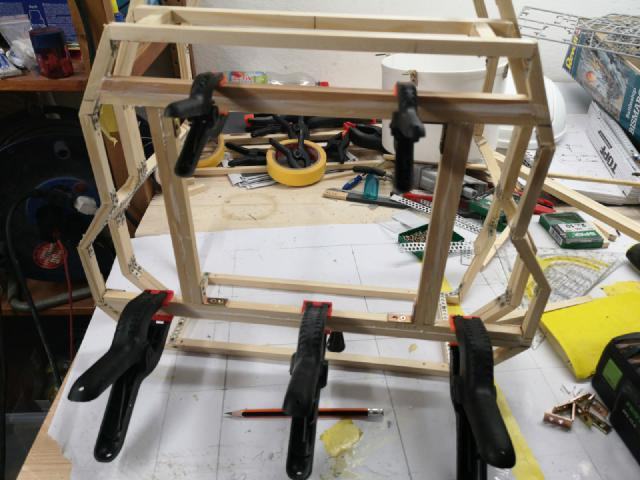

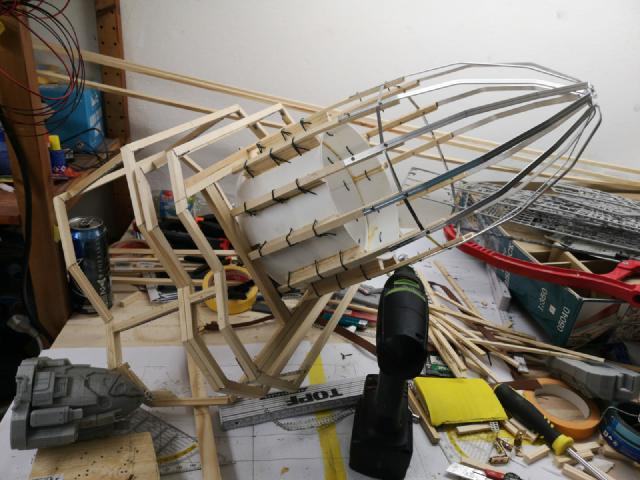

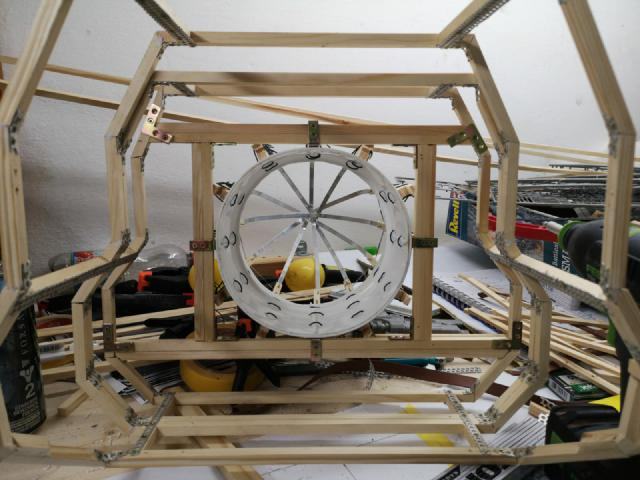

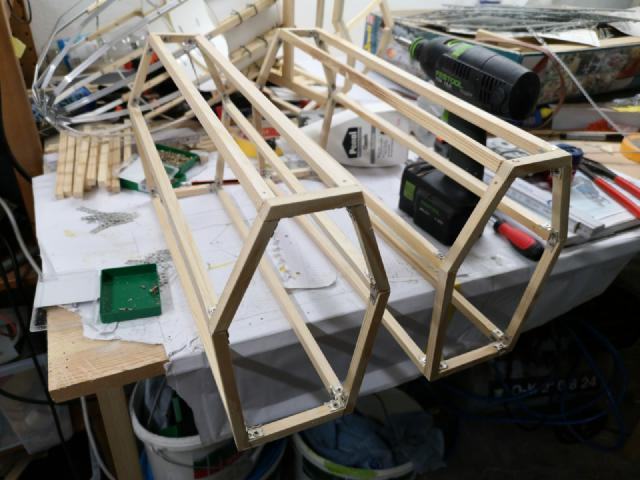

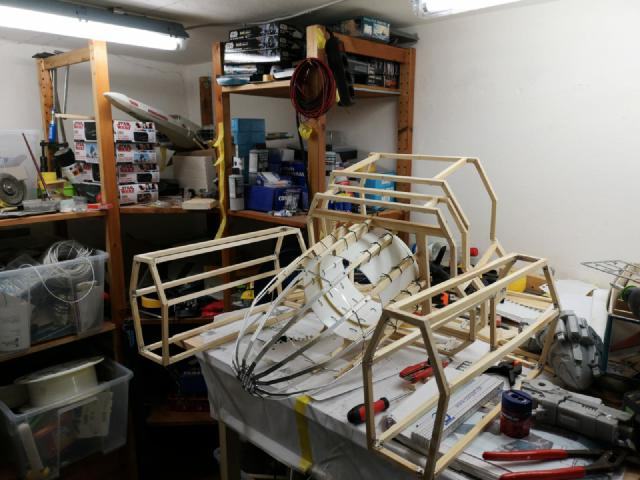

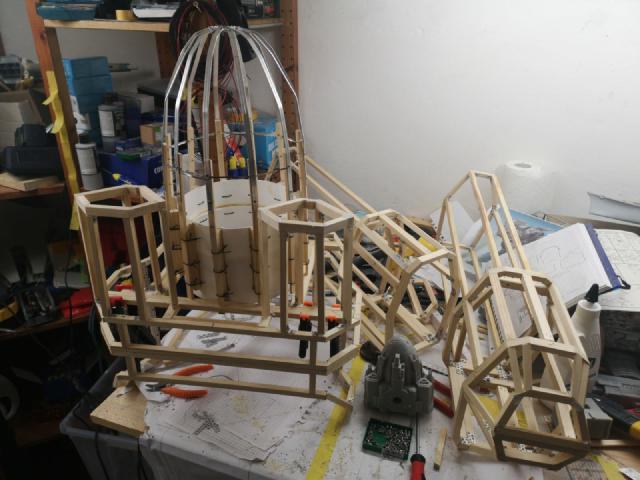

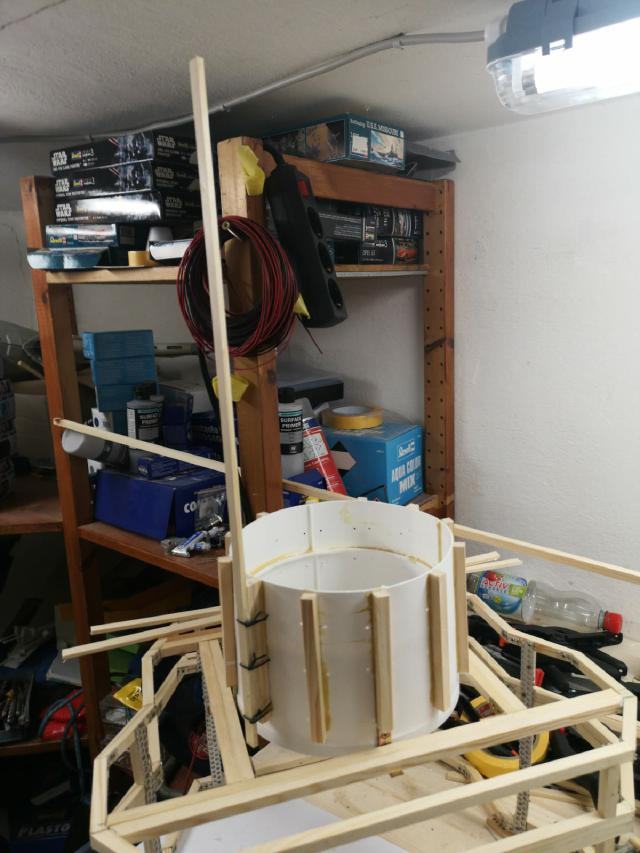

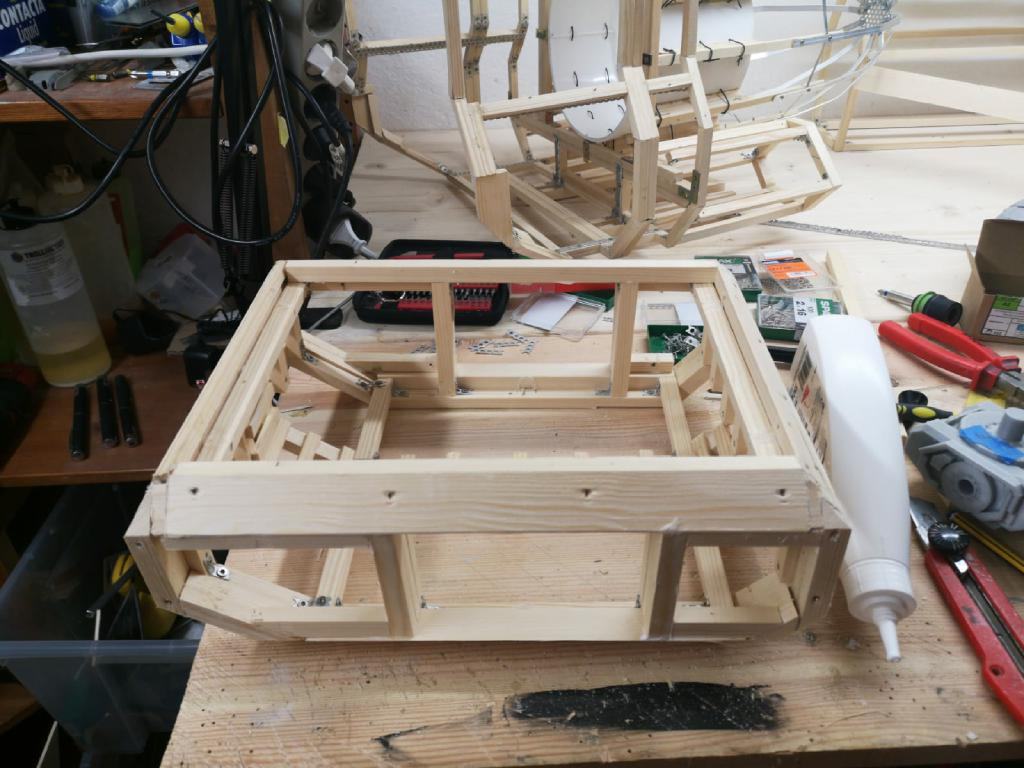

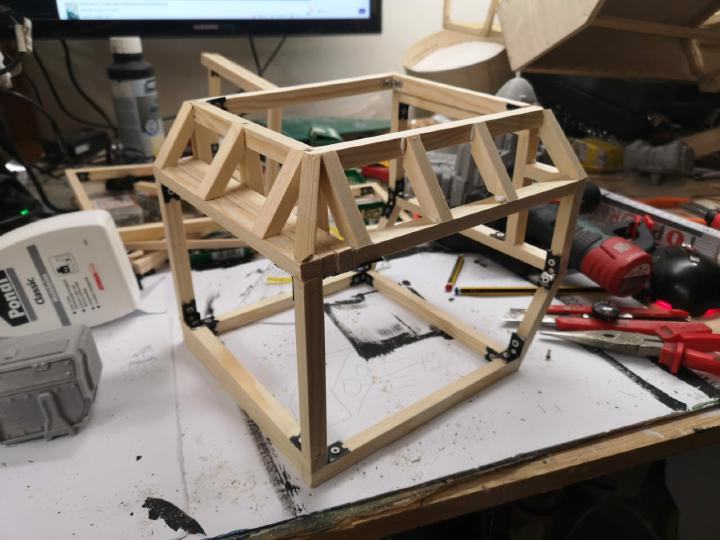

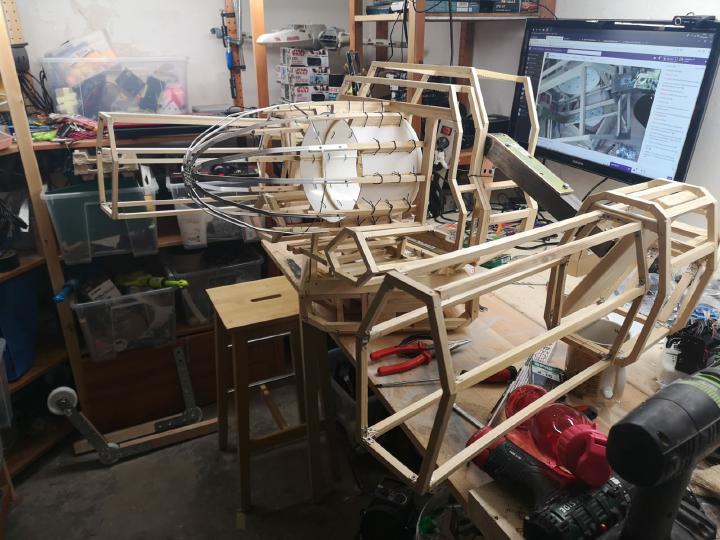

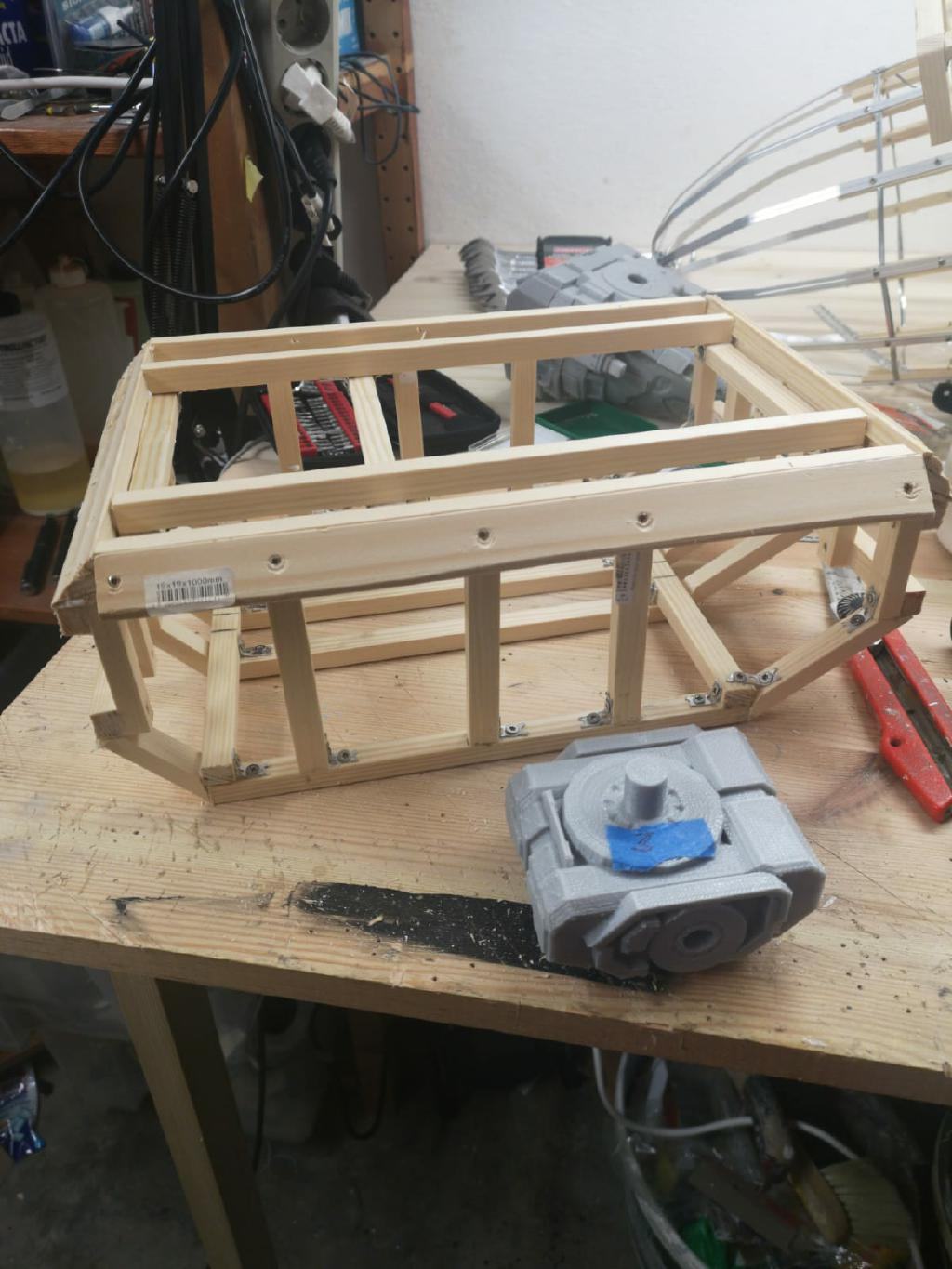

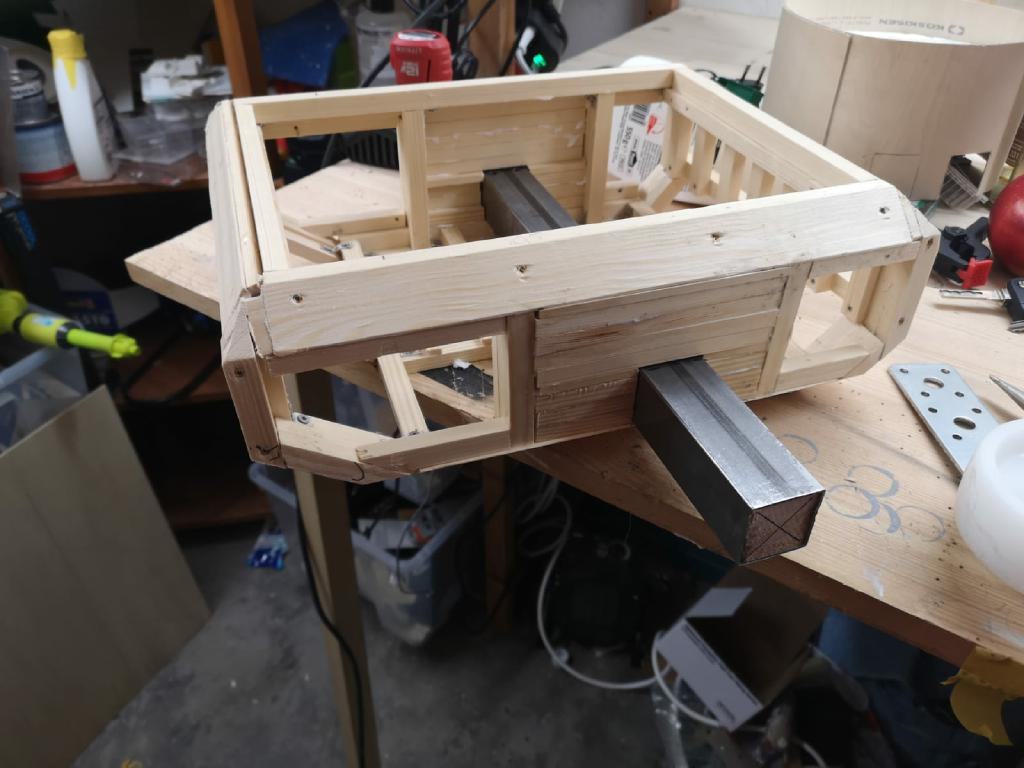

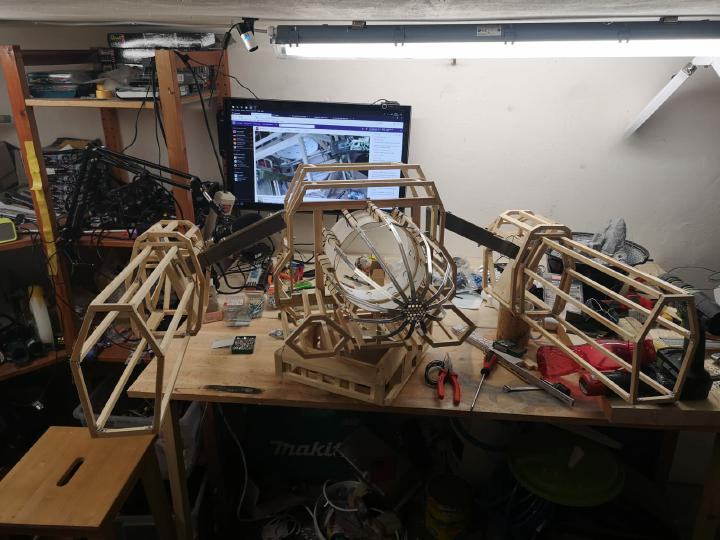

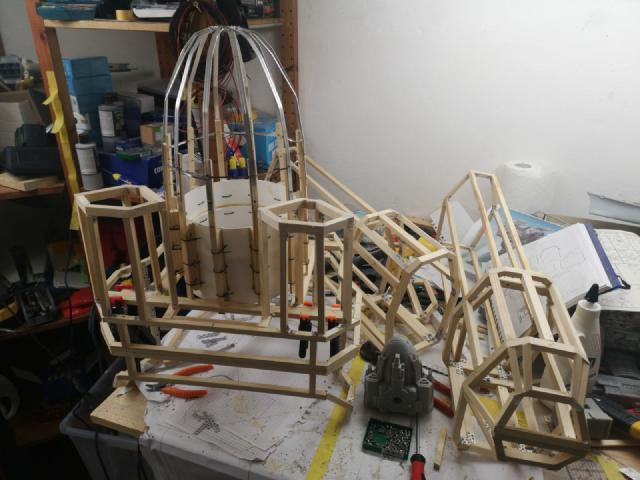

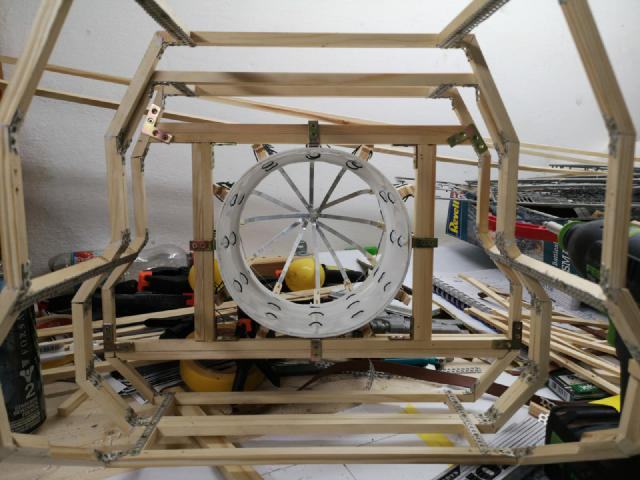

Der Mech wird auch Holz als Basis gefertigt und verkleidet mit Flugmodellbauholz.

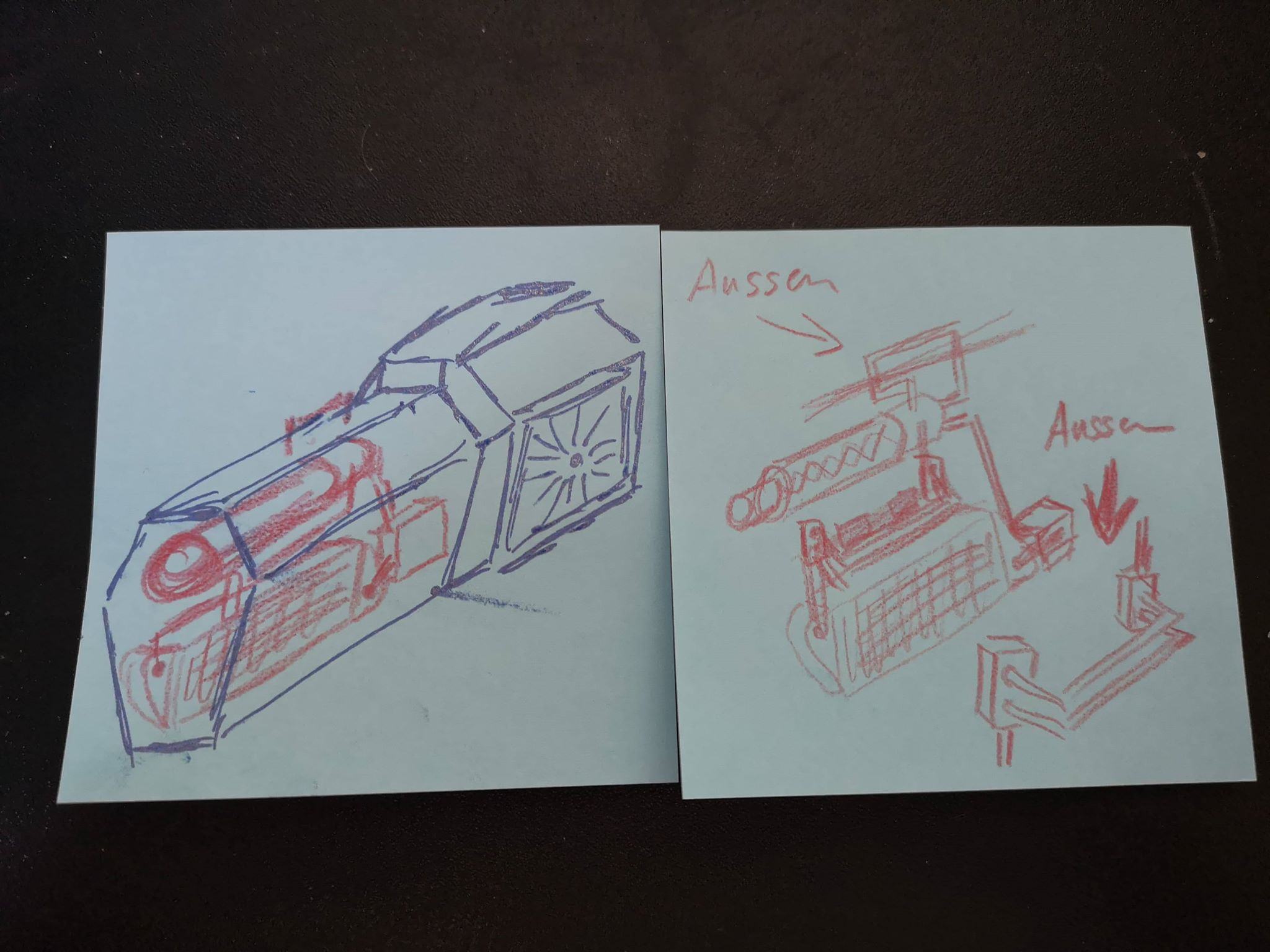

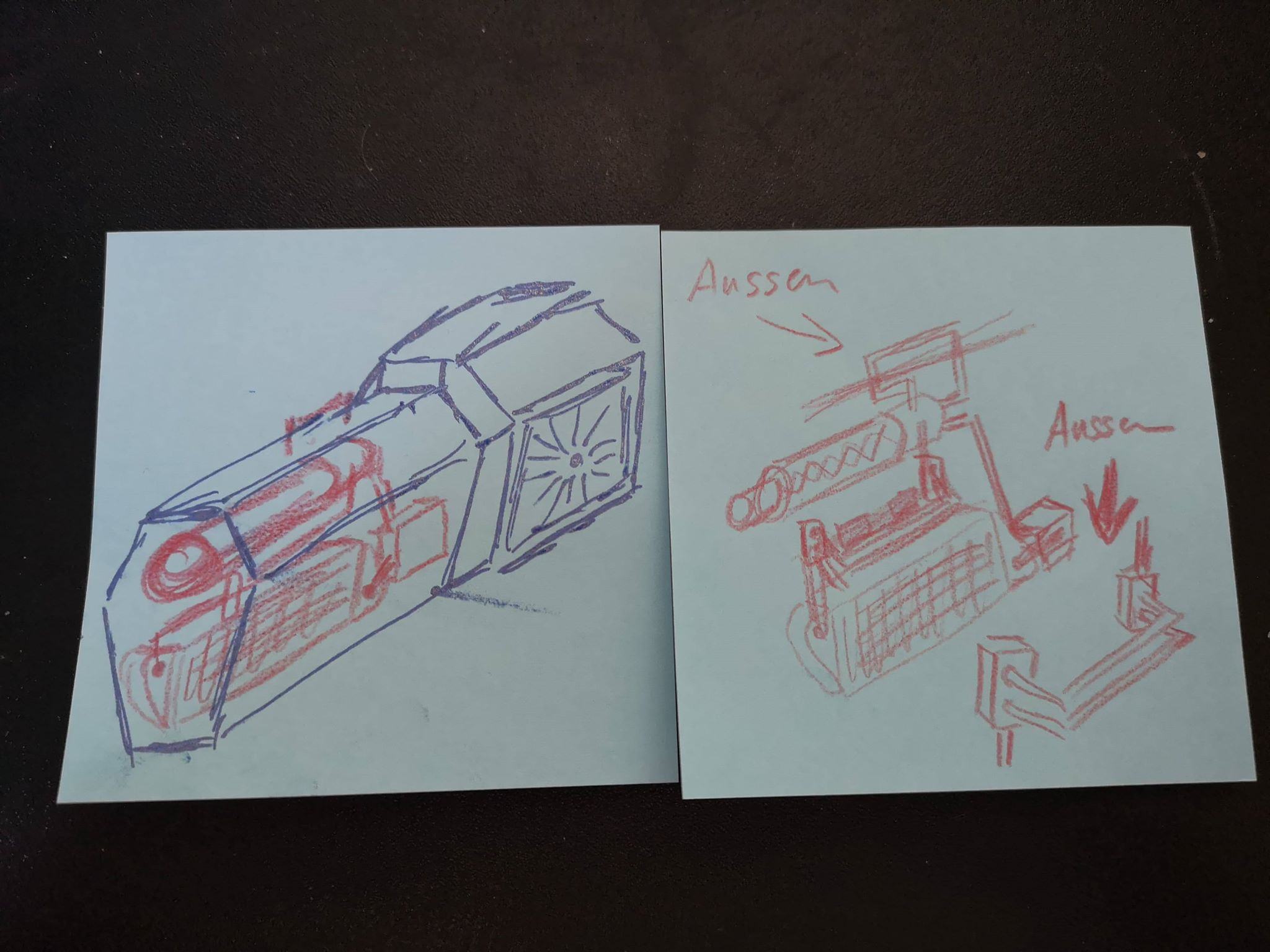

In die Arme kommen jeweils ein Wasserkühlkreislauf mit Netzteil der dann so aussehen soll wie eine Waffe natürlich aufklappbar.
Im ganzen wird er viele RGB Elemente bekommen und bunt leuchten, soll aber auf Wunsch auf rot umschalten und dann auch per Soundsystem klar machen das er eine Gefahr sieht.
Dies soll mit einem beweglichen Oberkörper passieren.

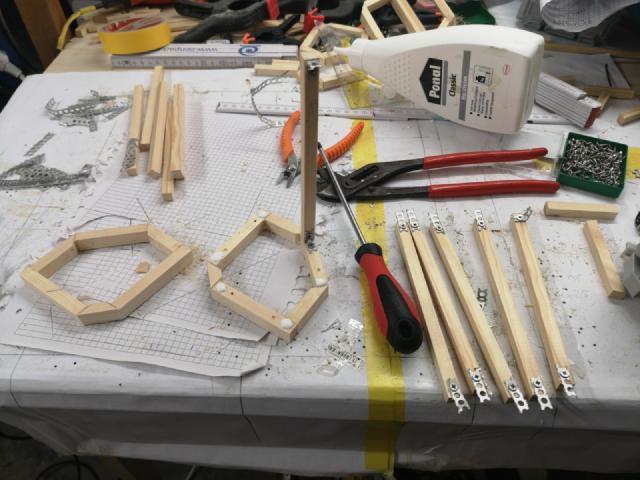

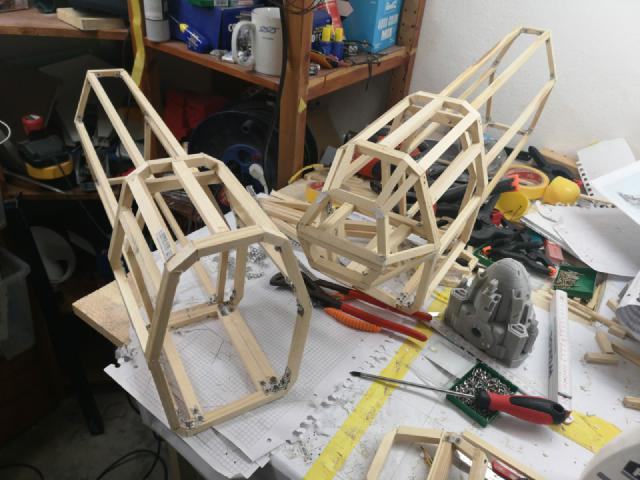

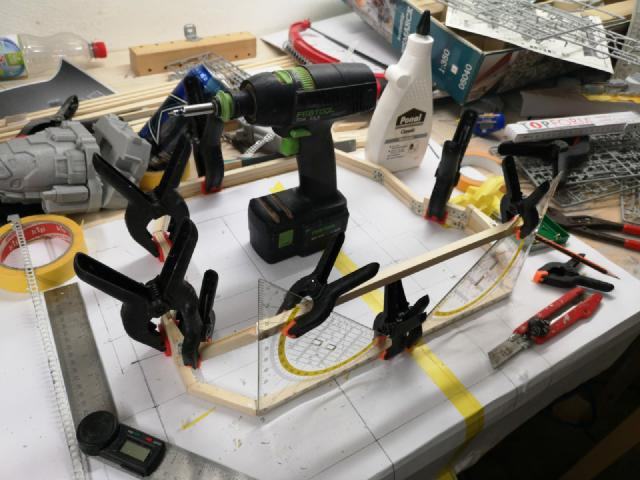

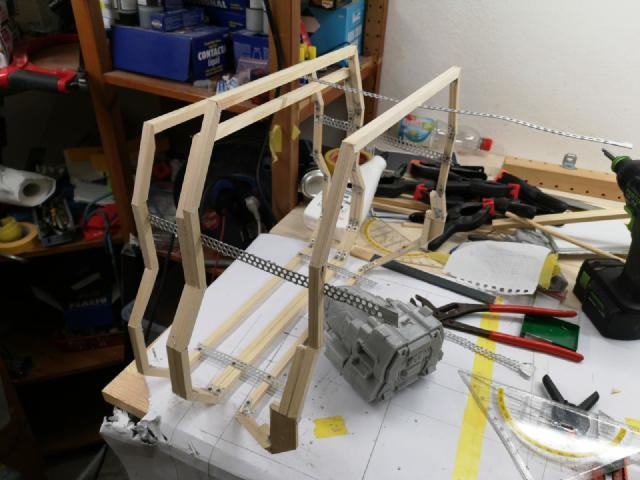

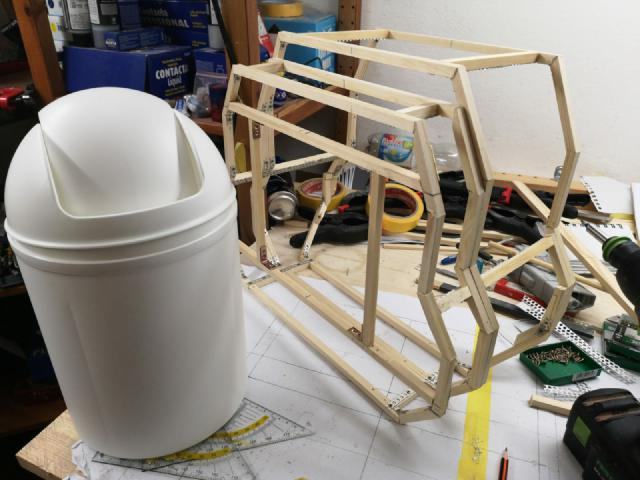

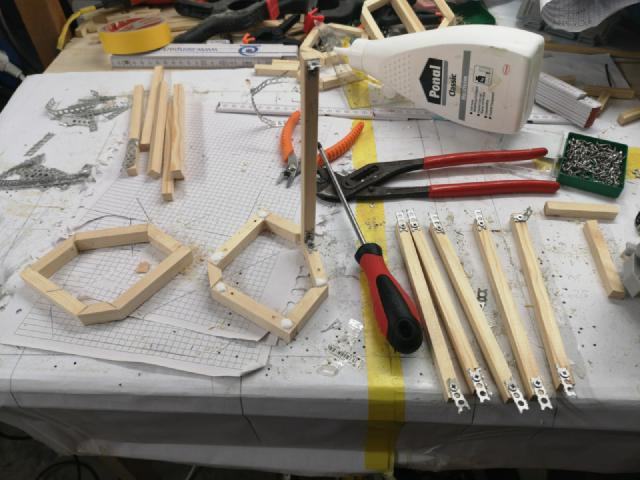

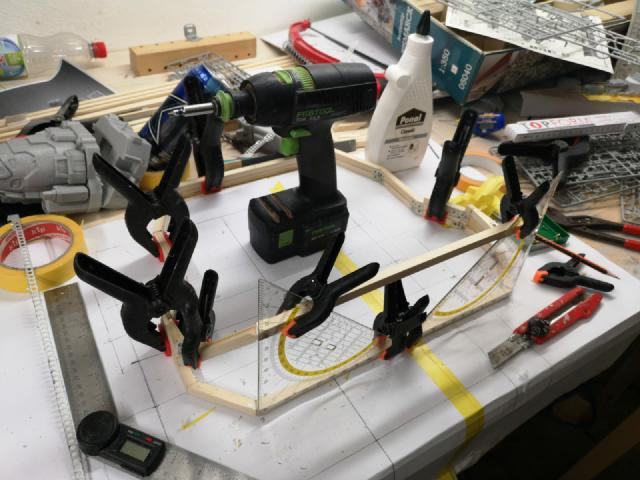

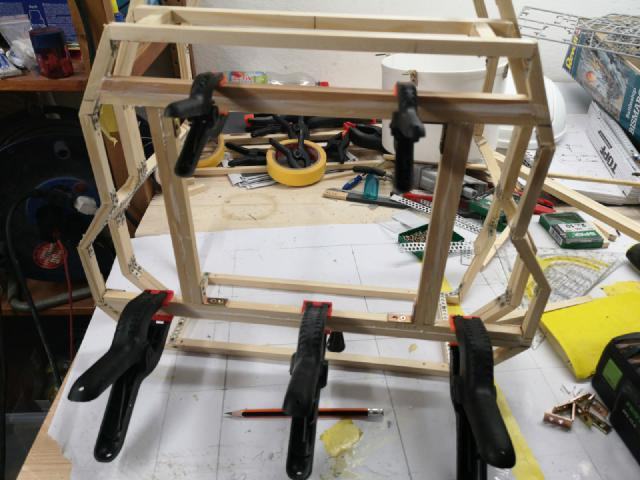

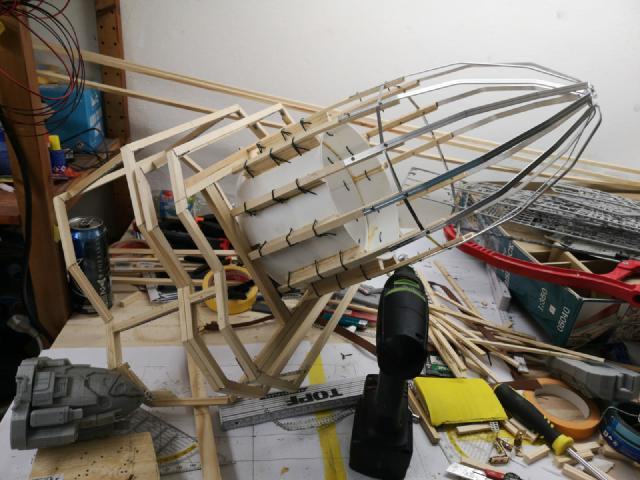

Material hierbei sind
Holzleisten
Holzleim

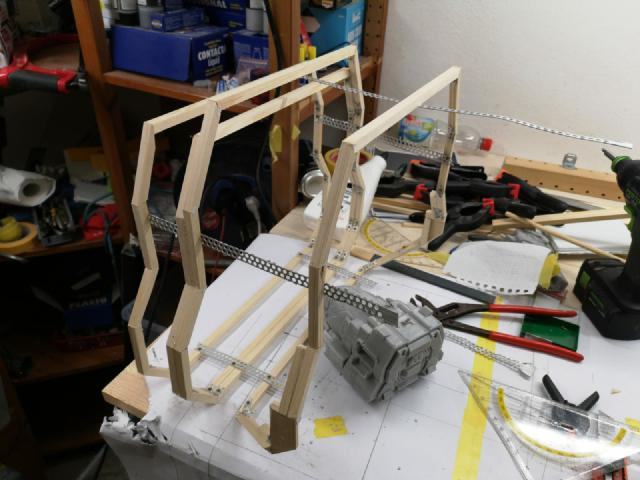

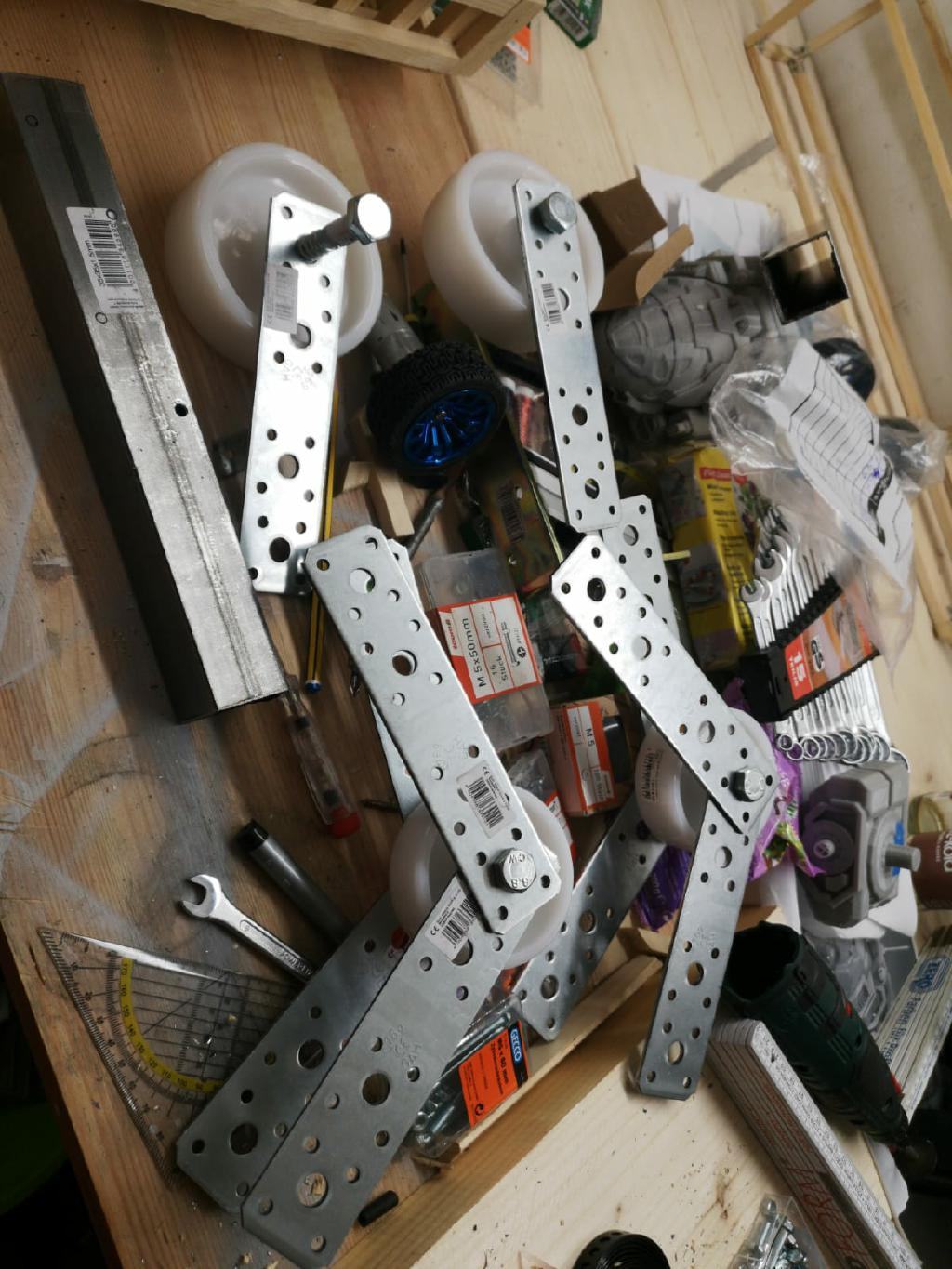

Lochblech, das ich in Streifen schneiden muss und dann entsprechen auf Länge breche.
Schrauben 2,5 x 10 mm
Flugmodellbauholz

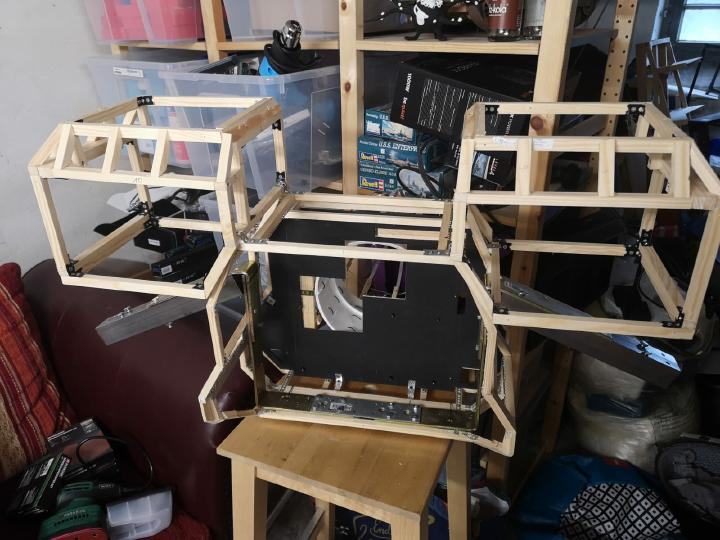

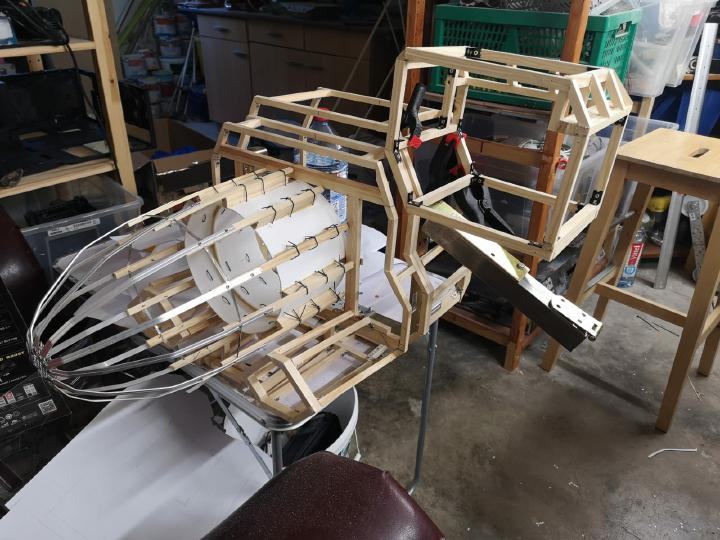

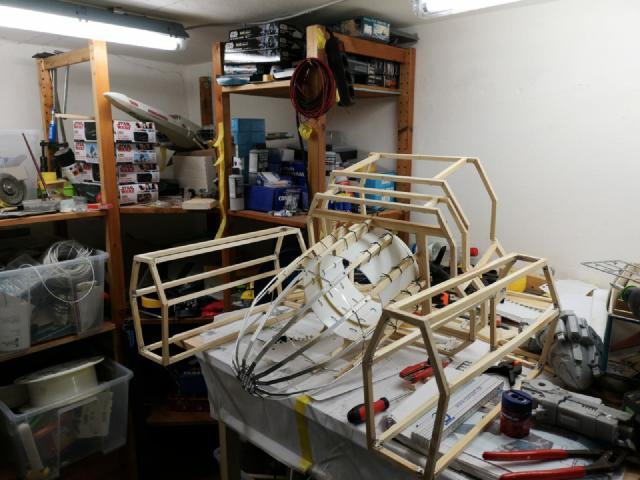

Verarbeitet wurden schon jetzt locker 30 Meter Leisten und über 500 Schrauben.
Weitere 1000 habe ich bestellt, weil die Baumärkte nicht schnell genug liefern.

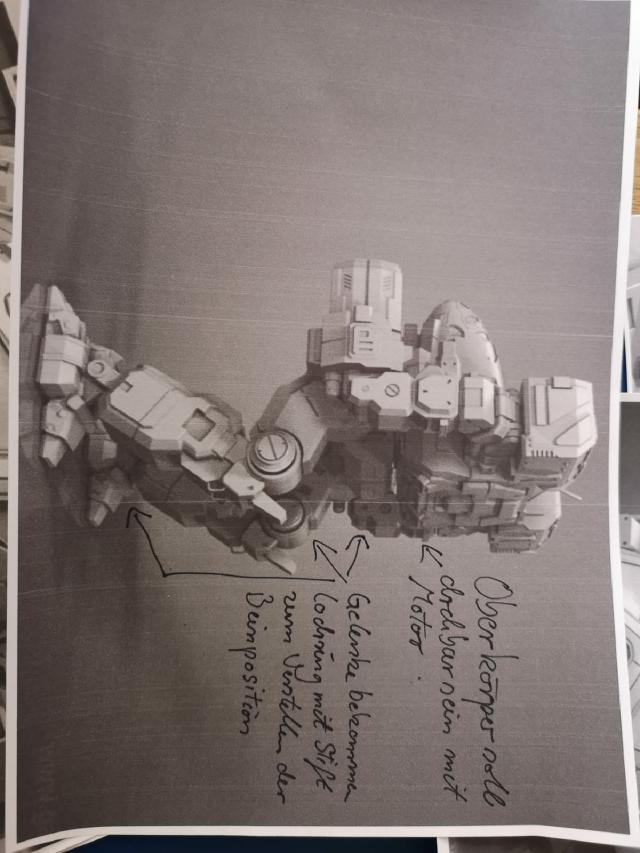

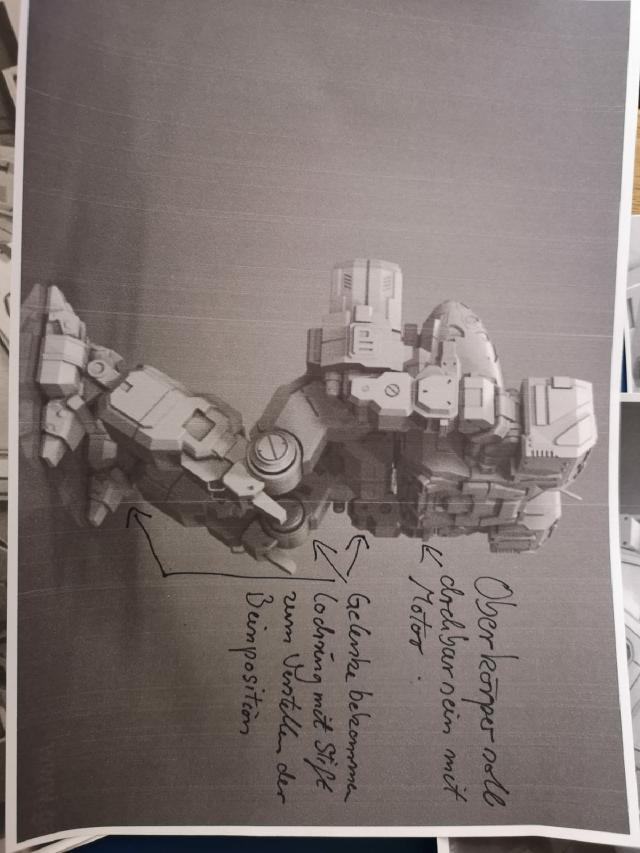

Die Beingelenke werde ich wohl nur manuell einstellbar machen mit Lochscheiben in die in dann ein Platte mit Stiften stecken um die Position des Beines zu fixieren.

Die aktuelle Planung gestalte ich mit Medion und Alphacool in Kooperation.
Aktuell darf ich aber schon sagen das MSI,Cooler Master und LC-Power auch im Boot sind.

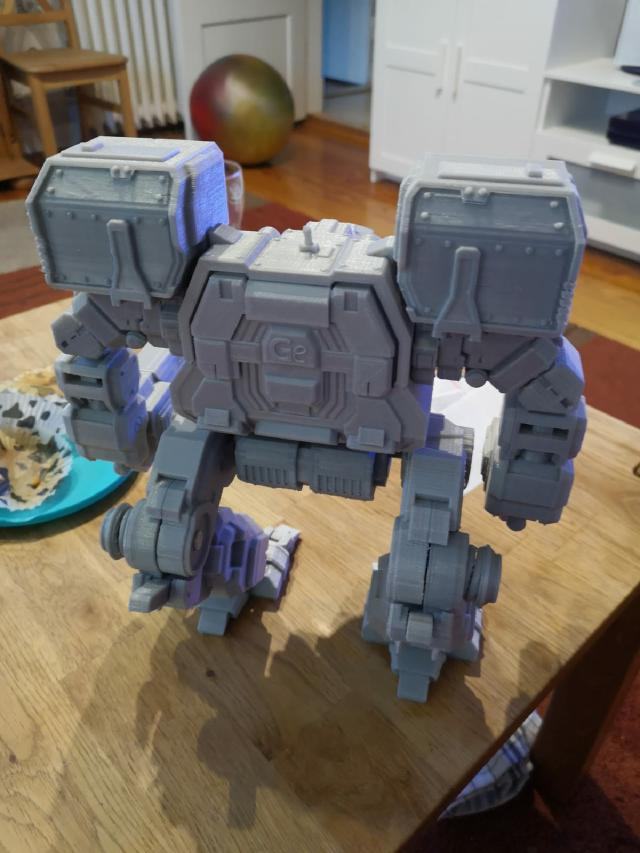

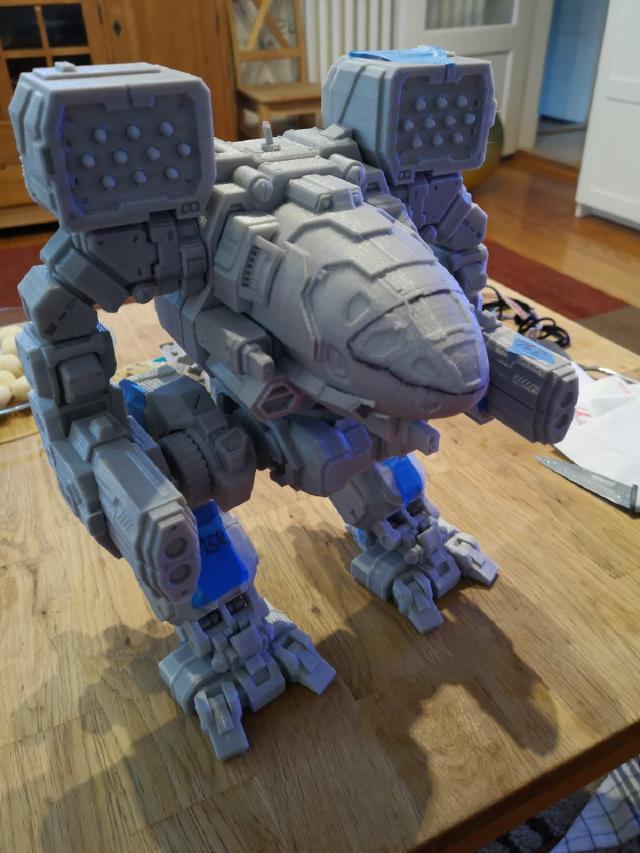

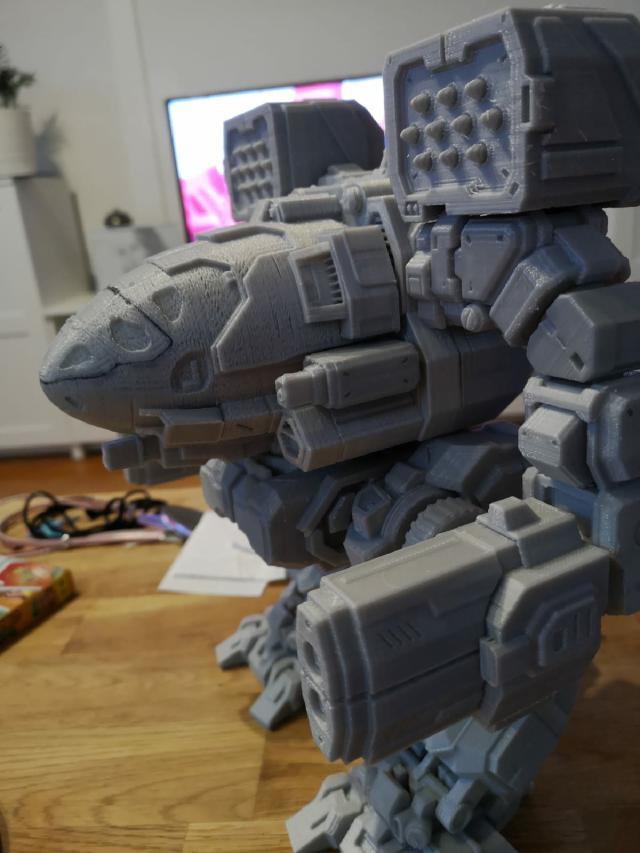

Hier mal ein Paar Bilder für euch.


Anhänge

  • madcat_mkii_4_by_shimmering_sword-dapeeom.jpg
    39,3 KB · Aufrufe: 101
  • 27.jpg
    60,8 KB · Aufrufe: 103
  • 29.jpg
    54,4 KB · Aufrufe: 77
  • 25.jpg
    71 KB · Aufrufe: 109
  • 24.jpg
    39,6 KB · Aufrufe: 51
  • k6.jpg
    62,7 KB · Aufrufe: 46
  • k9.jpg
    92,3 KB · Aufrufe: 47
  • 33.jpg
    50,8 KB · Aufrufe: 55
  • 37.jpg
    45,1 KB · Aufrufe: 42
  • 40.jpg
    45,3 KB · Aufrufe: 66
  • 42.jpg
    49,2 KB · Aufrufe: 57
  • 45.jpg
    68 KB · Aufrufe: 69
  • 50.jpg
    53,9 KB · Aufrufe: 81
  • 53.jpg
    49,6 KB · Aufrufe: 64
  • 56.jpg
    49,3 KB · Aufrufe: 56
  • 59.jpg
    51,6 KB · Aufrufe: 55
  • 66.jpg
    48 KB · Aufrufe: 56
  • 64.jpg
    50,6 KB · Aufrufe: 54
  • 67.jpg
    46,2 KB · Aufrufe: 57
  • 68.jpg
    223,3 KB · Aufrufe: 58
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

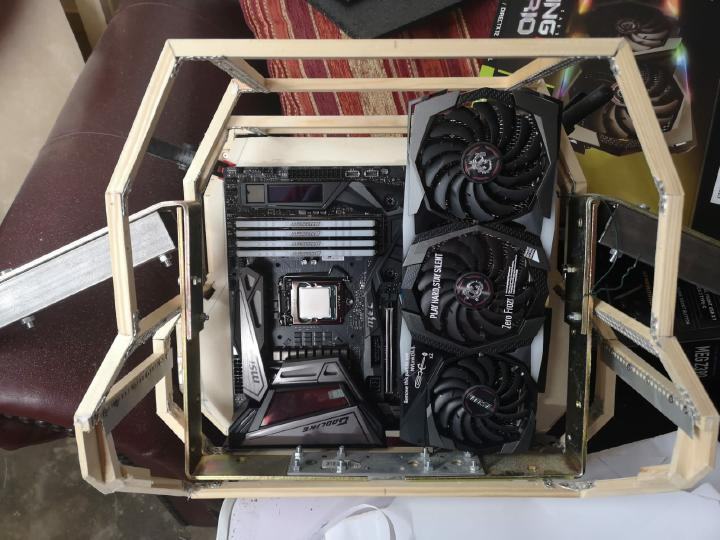

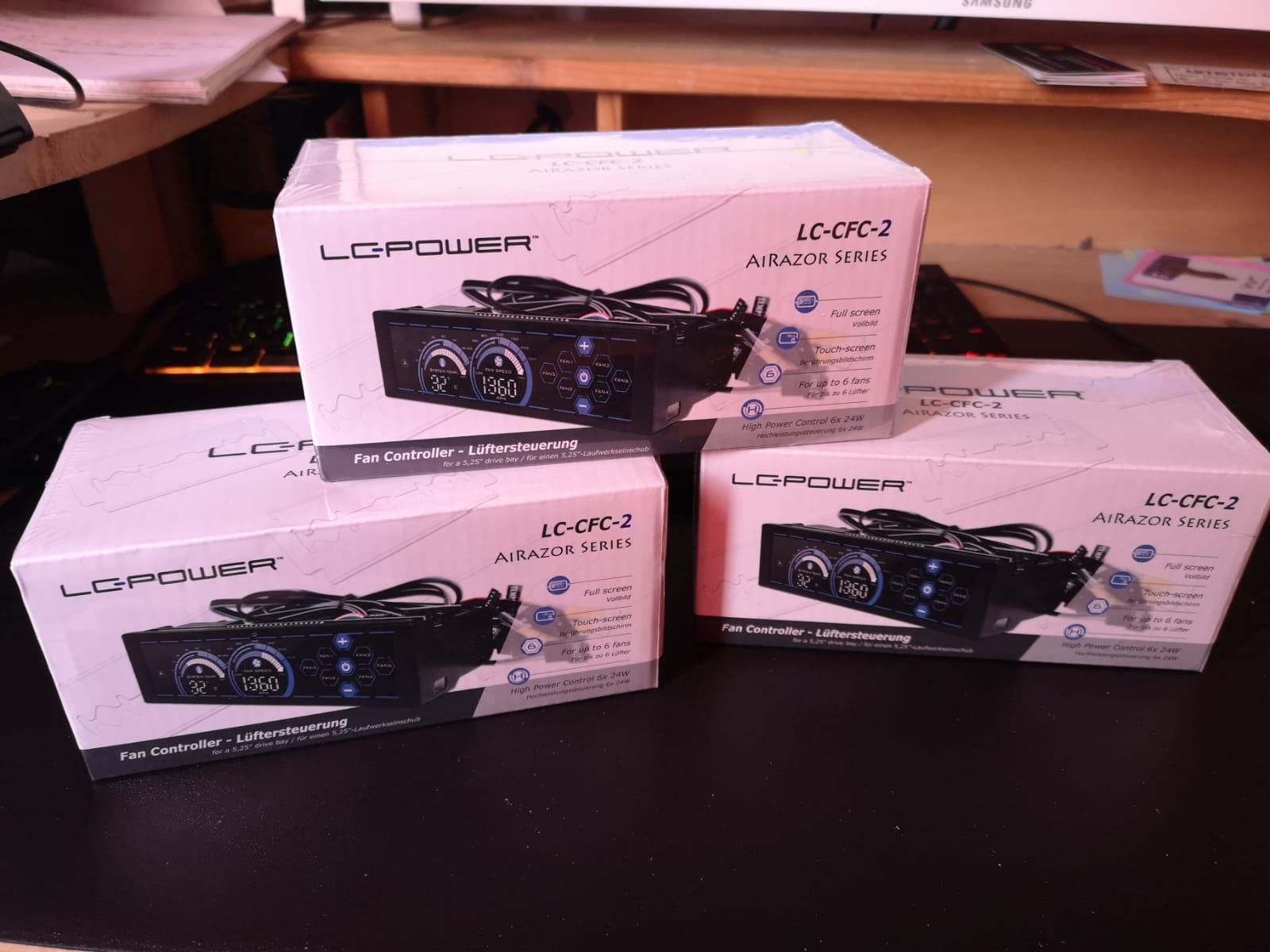

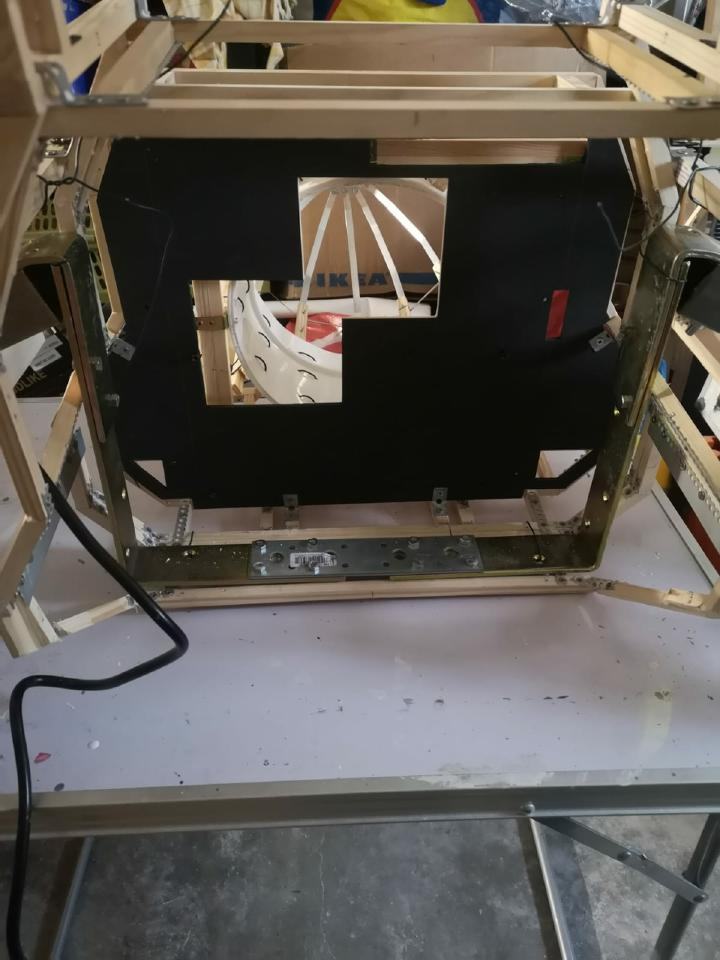

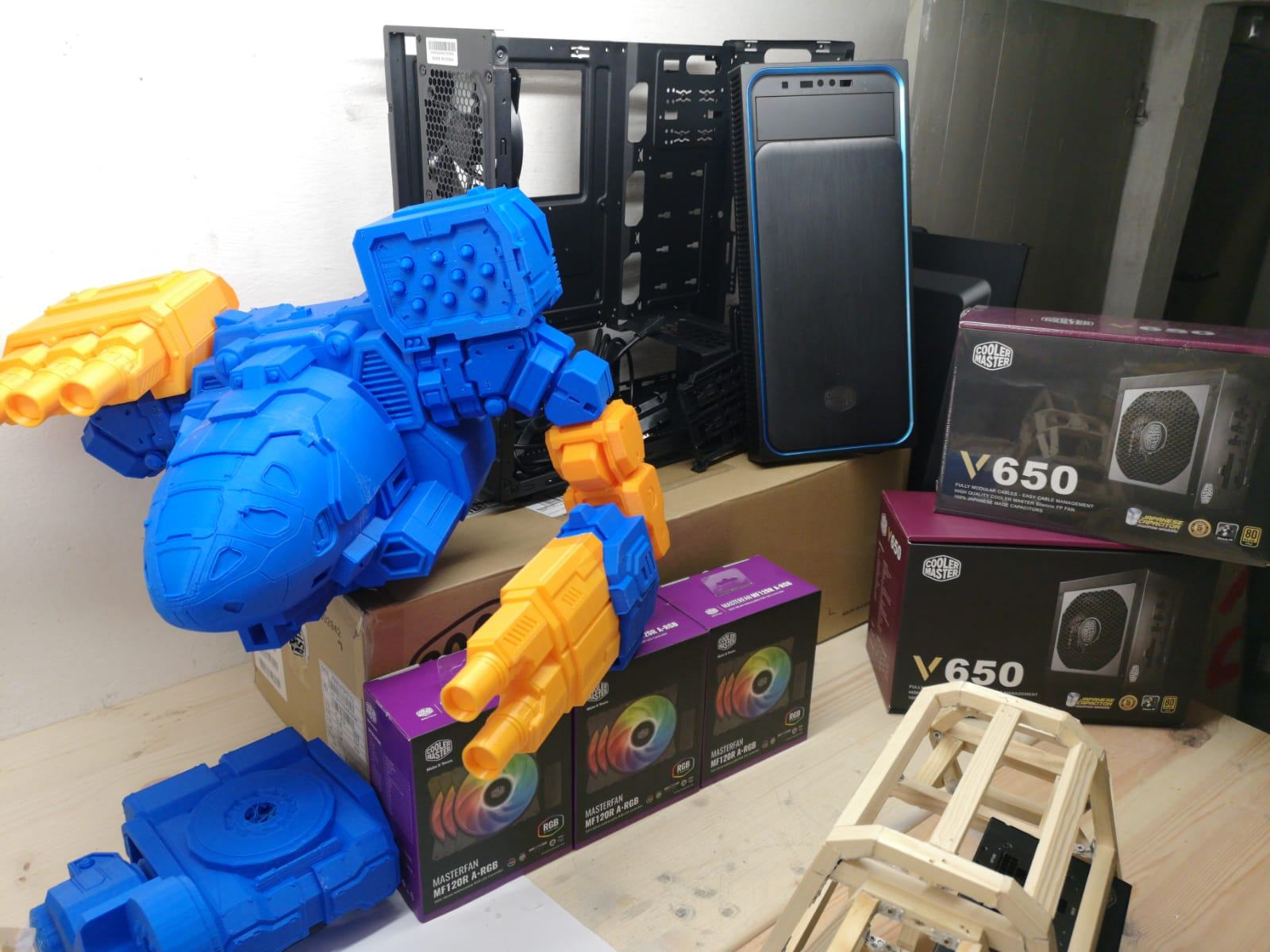

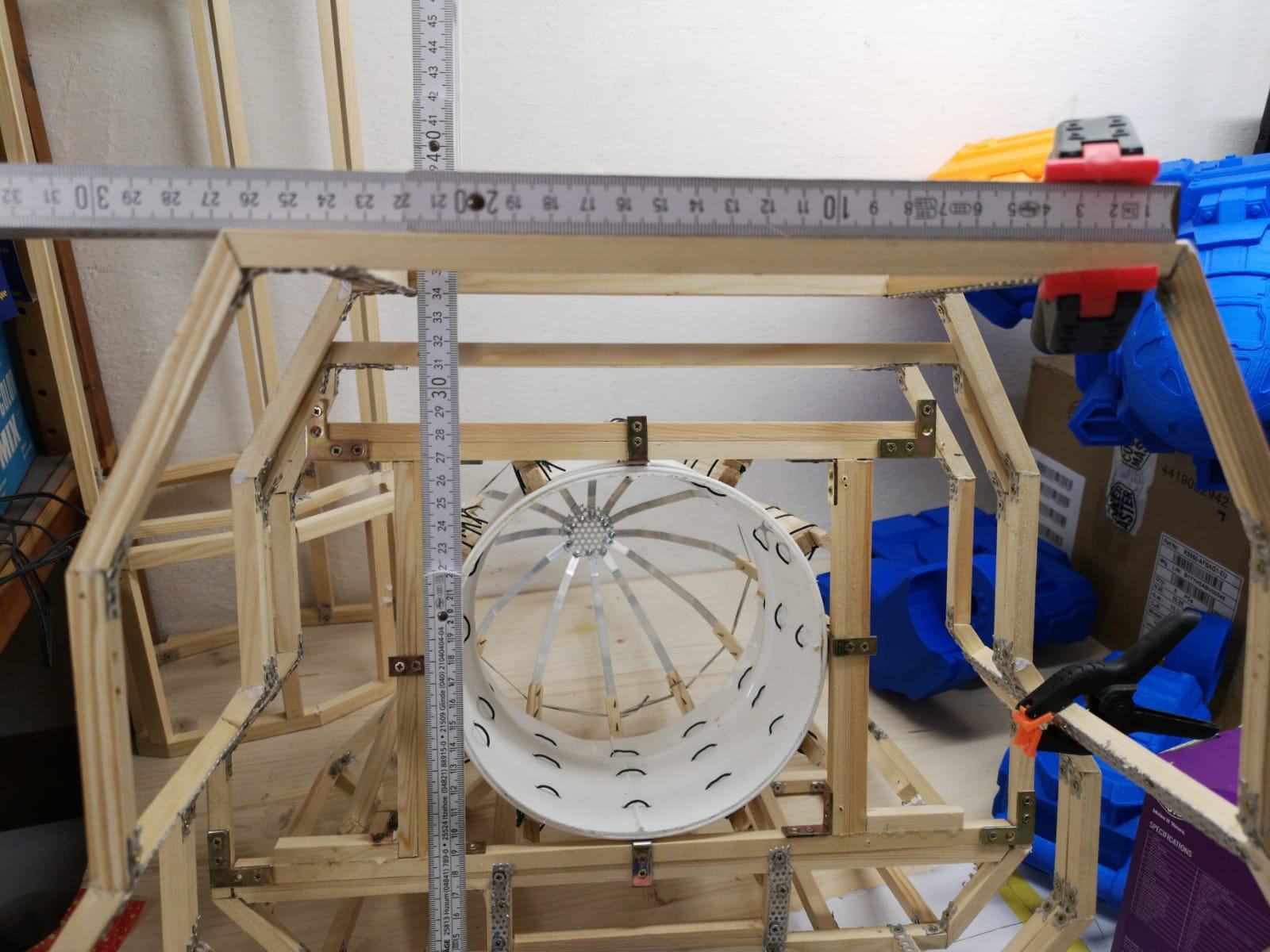

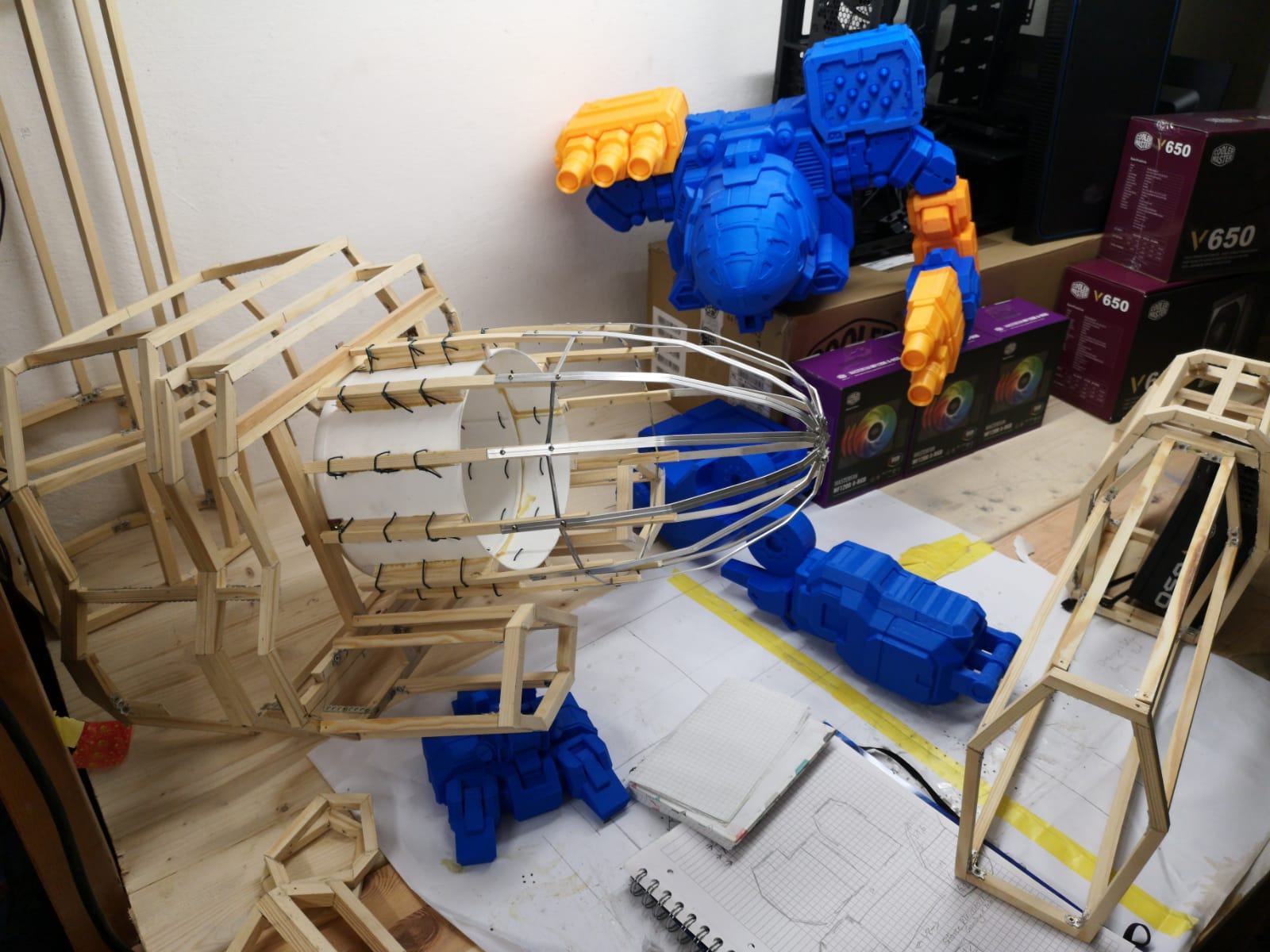

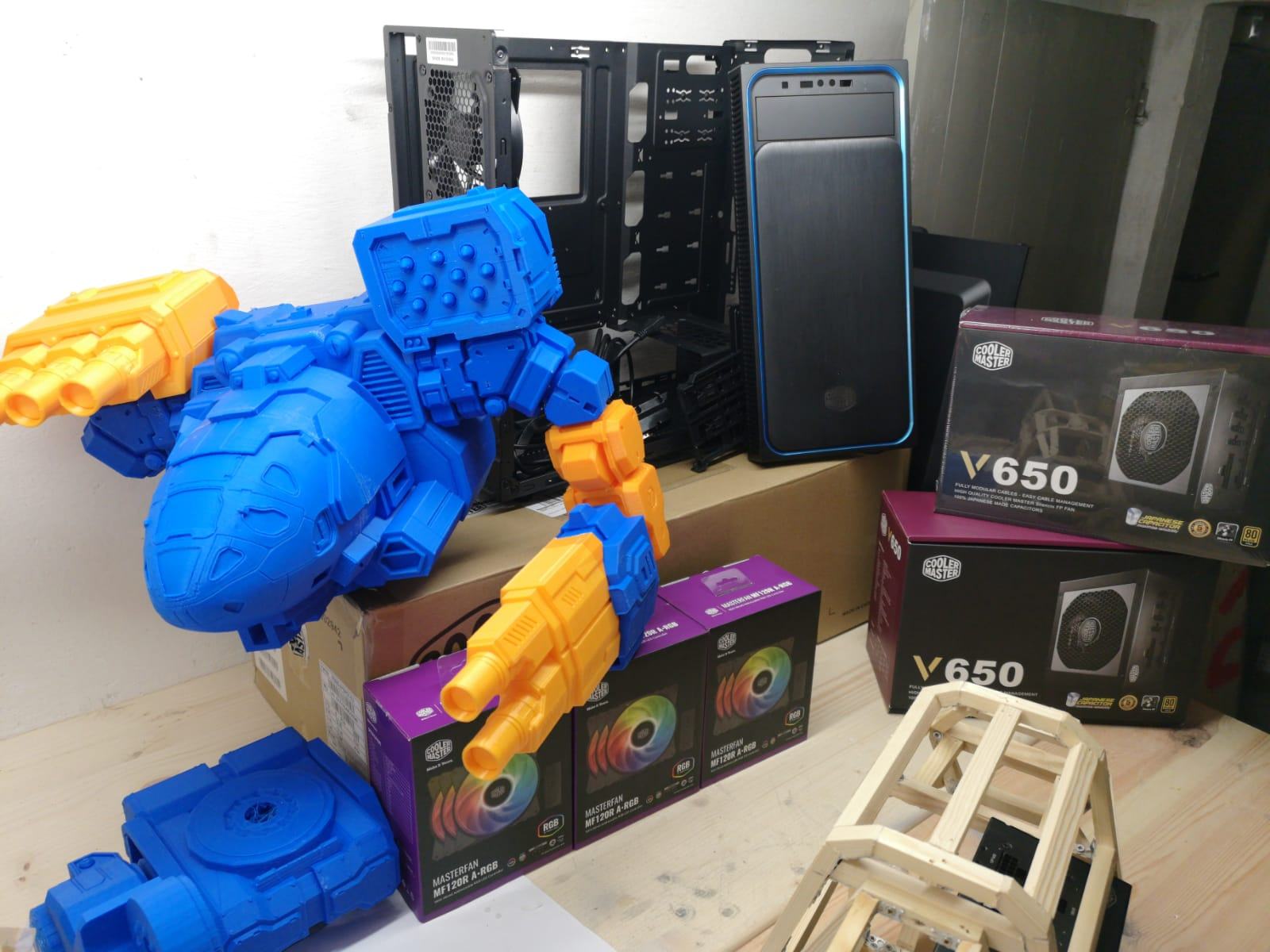

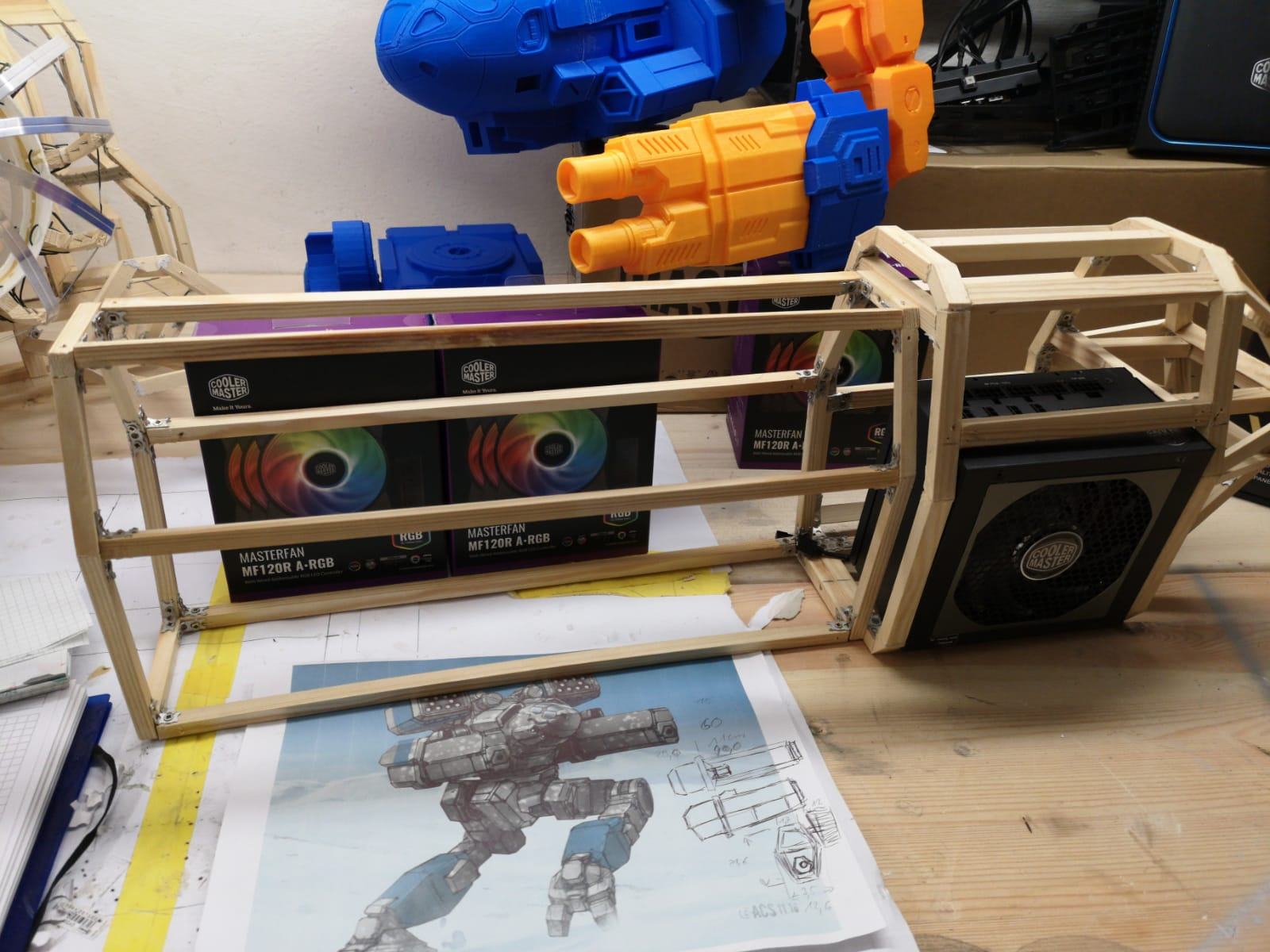

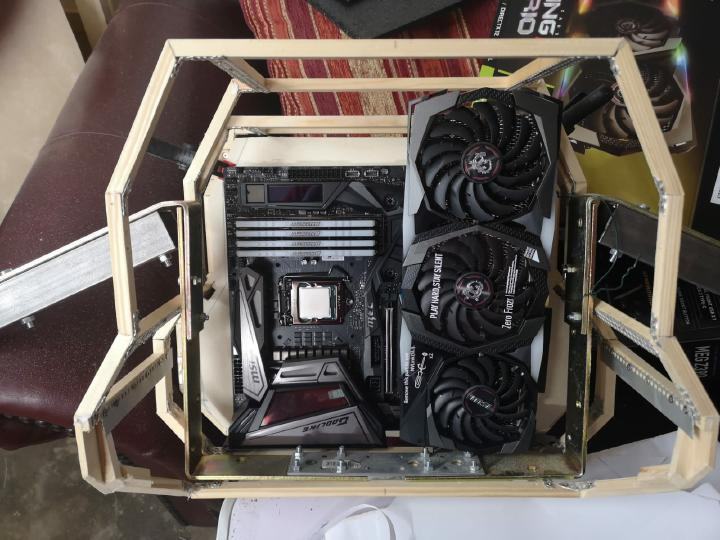

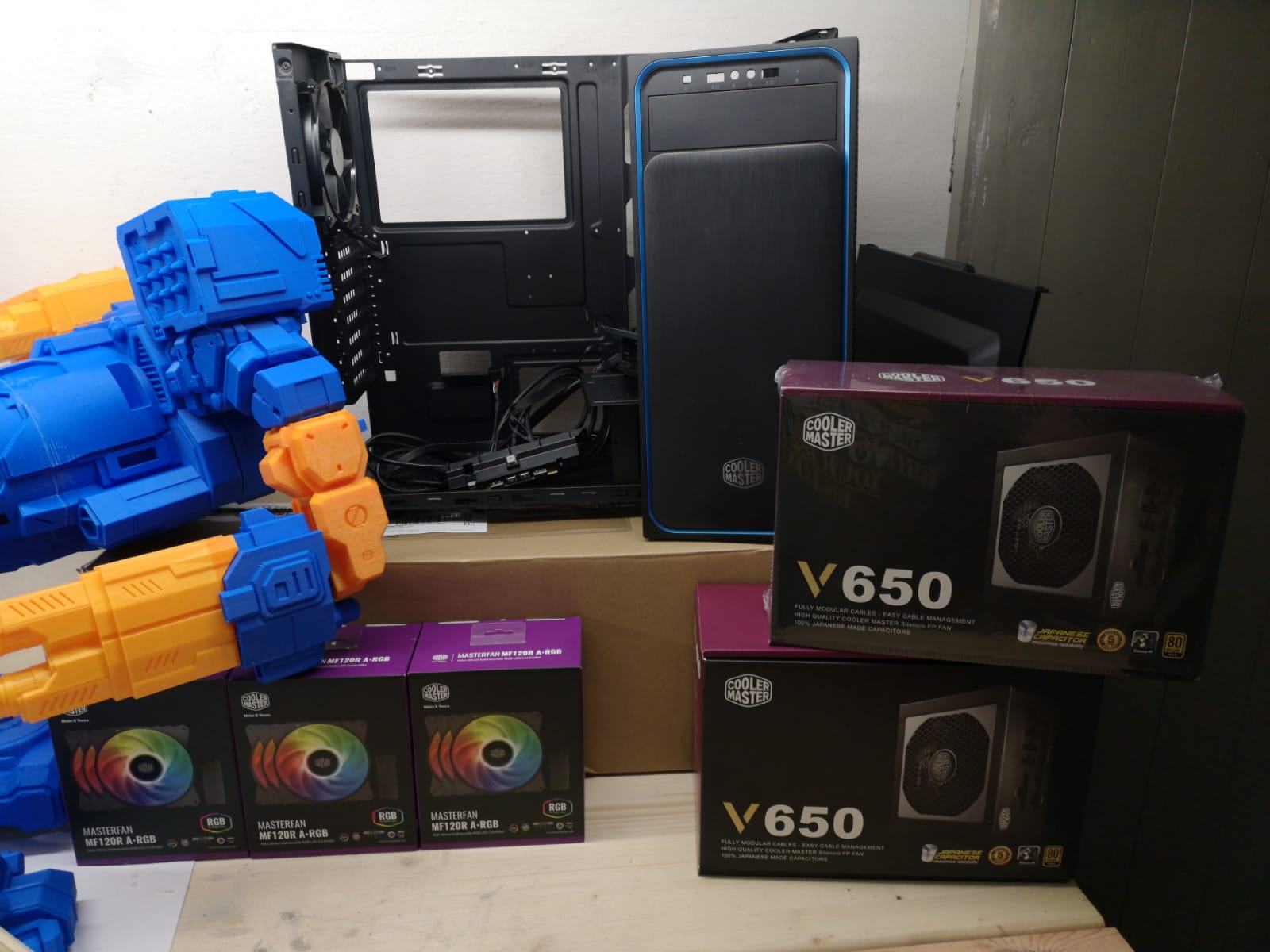

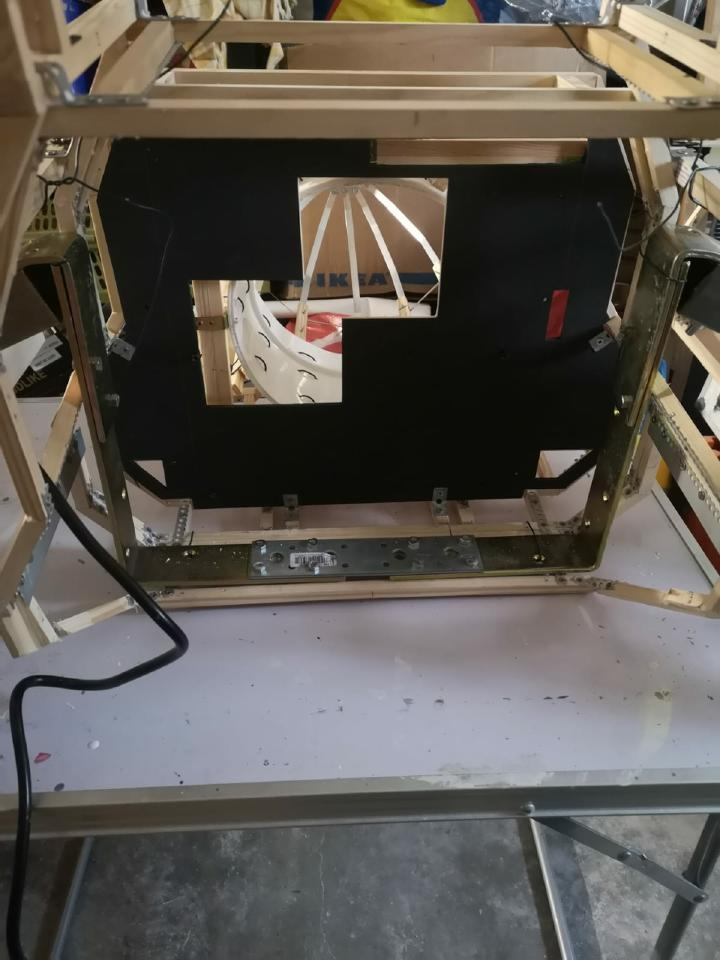

Vielen Dank an Cooler Master für die tollen Sachen. Nun kann ich in den Hauptkörper die Mainboardhalterung einbauen und die Arme bekommen ein Netzteil und die Lüfter.

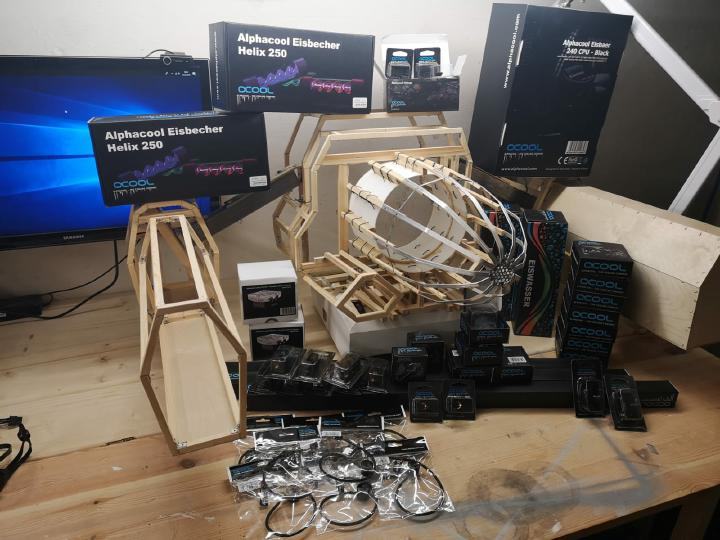

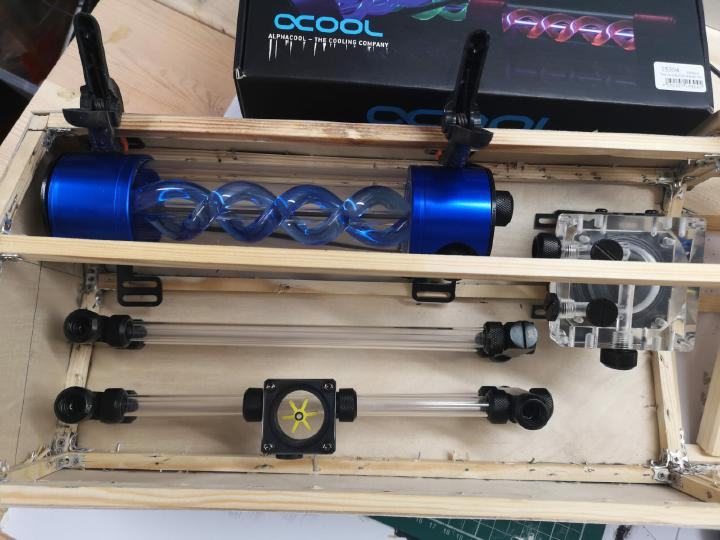

Komplett sind die Arme aber erst, wenn von Alphacool noch die Beiden Helix mit Pumpe und Radiator kommen.


Anhänge

  • 85.jpg
    180 KB · Aufrufe: 47
  • 82.jpg
    197,9 KB · Aufrufe: 42
  • 88.jpg
    189,9 KB · Aufrufe: 48
  • 68.jpg
    223,3 KB · Aufrufe: 36
  • 23.jpg
    137,8 KB · Aufrufe: 58
  • 89.jpg
    170,9 KB · Aufrufe: 77
  • 95.jpg
    140,2 KB · Aufrufe: 47
  • 92.jpg
    193,7 KB · Aufrufe: 48

Lord Stoffel

Wo kann ich das abholen ?
Mitglied seit
07.12.2006
Beiträge
7.066
Ort
69xxx
schöne Idee


mfjade

Experte
Mitglied seit
30.03.2011
Beiträge
3.533

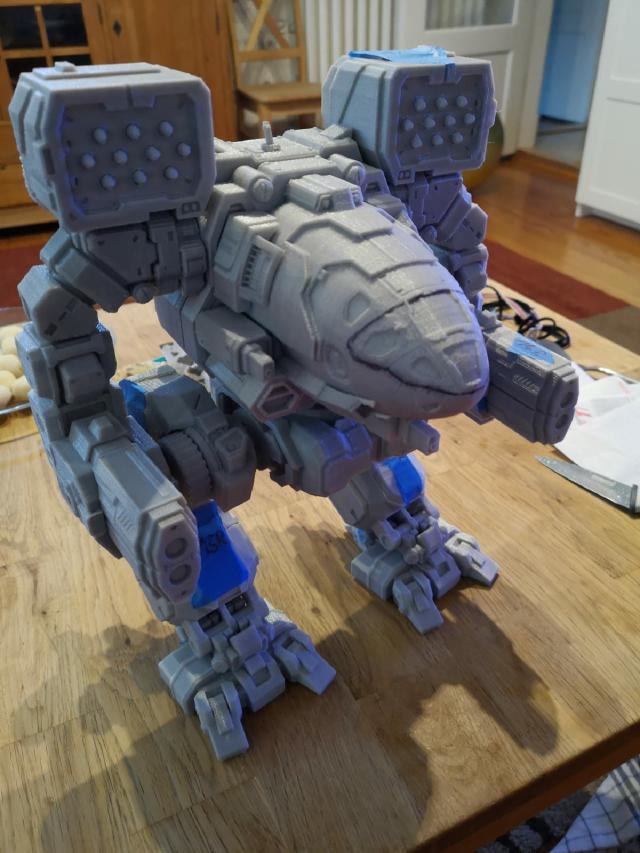

Coole Sache. Ich hatte auch schon die Blaupausen hier auf dem Schreibtisch, wegen dem Platzmangel aber wieder verworfen. Witzig dass ich exakt die gleichen Modellausdrucke hatte :-D


ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74
Ich tippe mal darauf das es daran liegt das Gambady die geilsten verkauft :)
Wird aber wie beschrieben ein Timberwolf mit Mad Kat MKII Armen.


ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

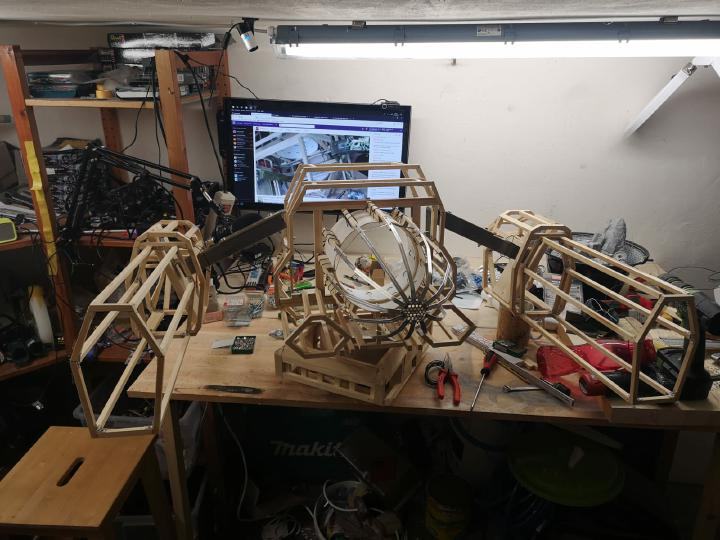

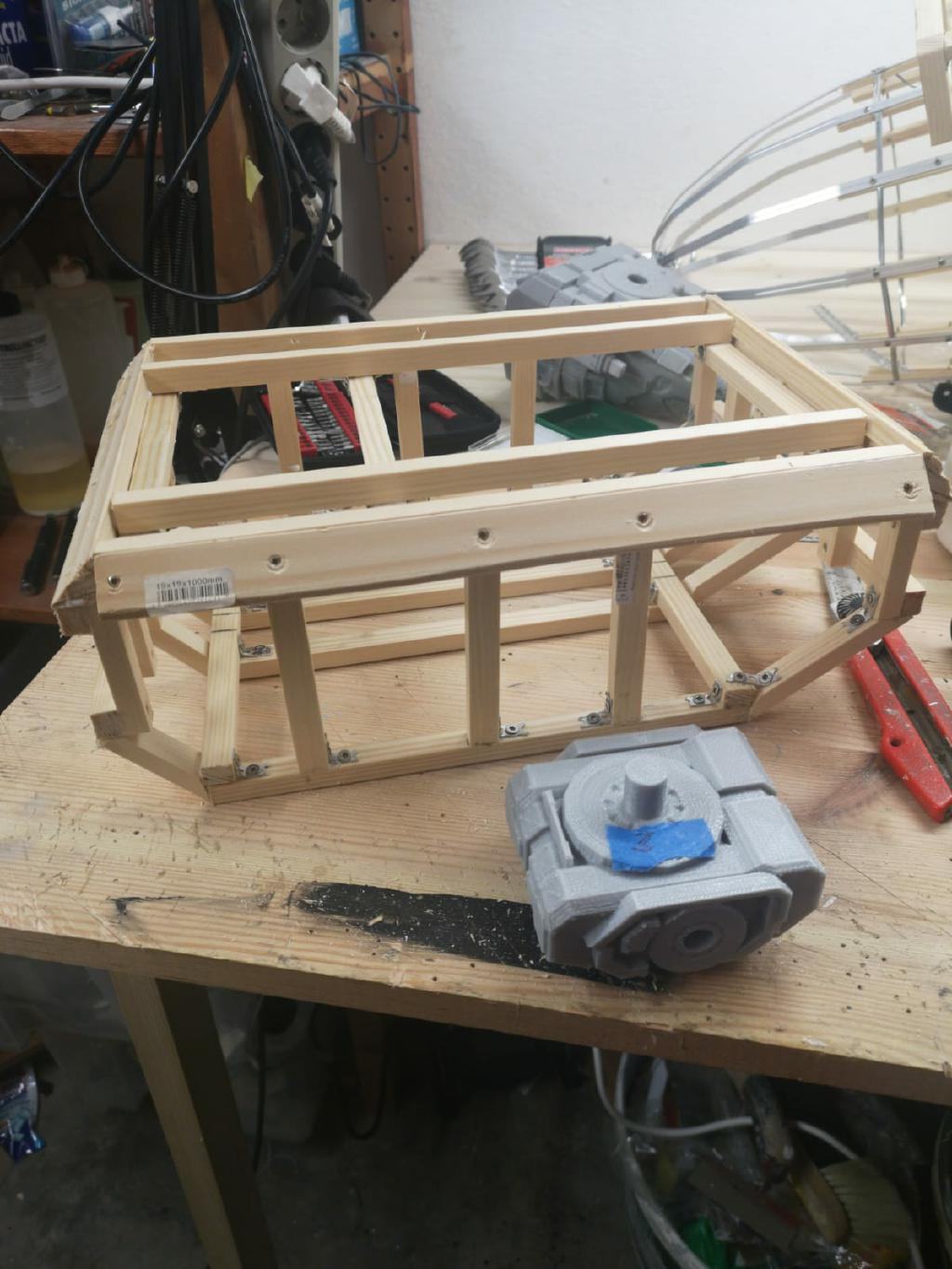

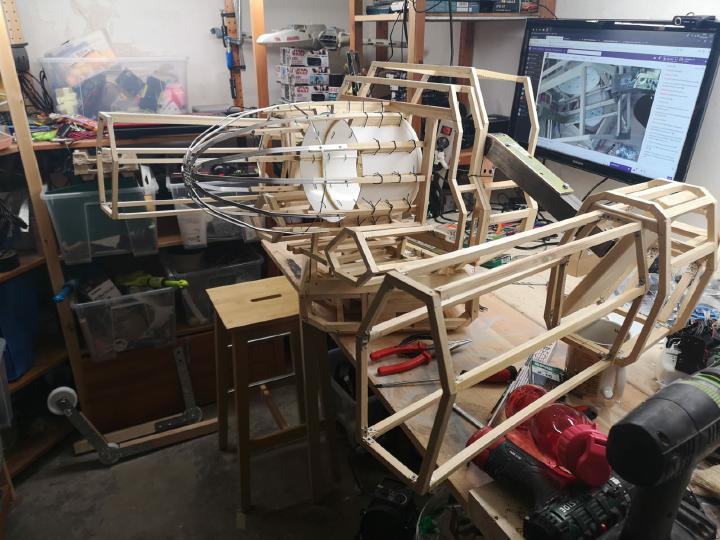

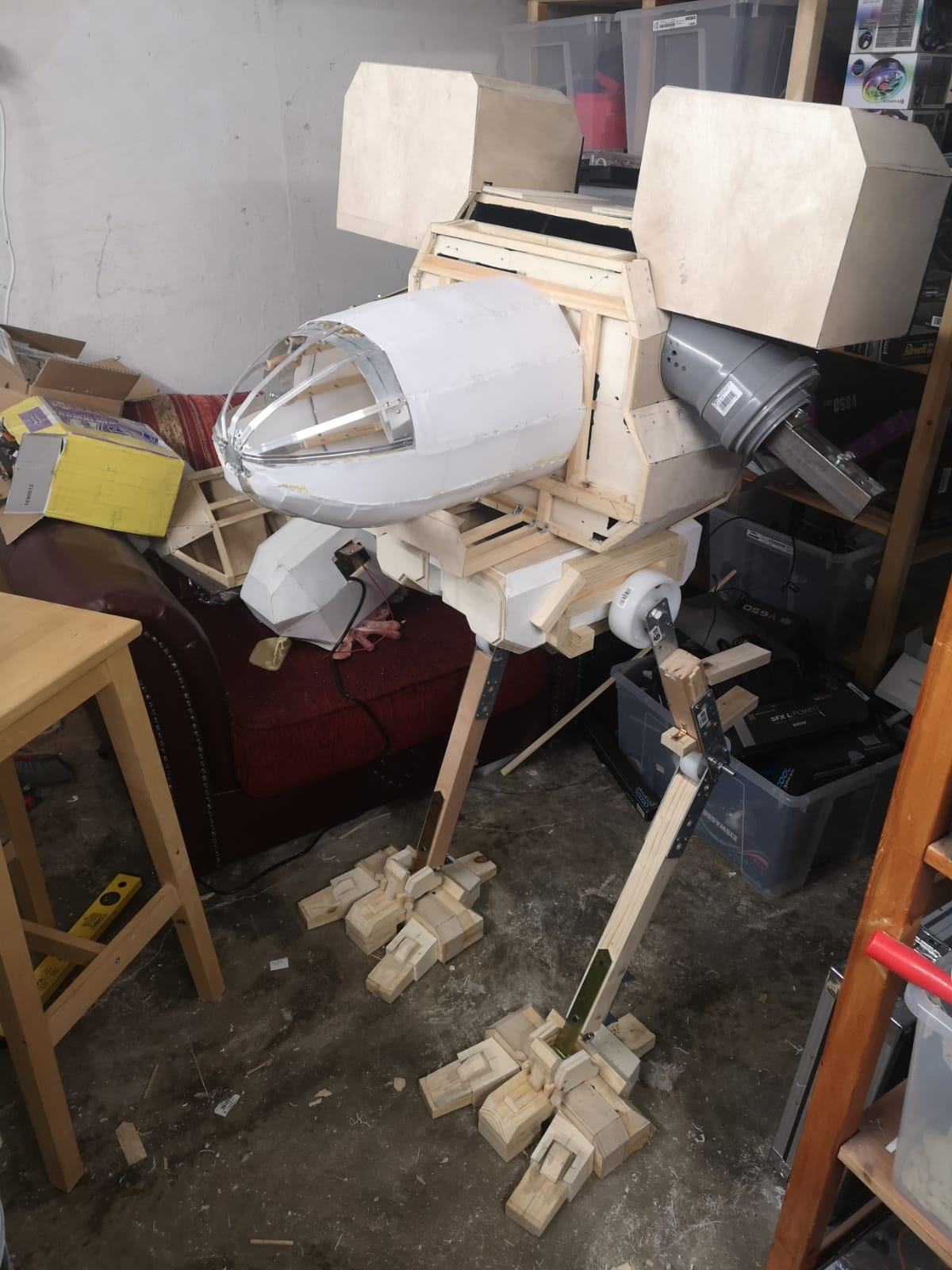

Es gab lange kein Update mehr.
Also hier die News :)

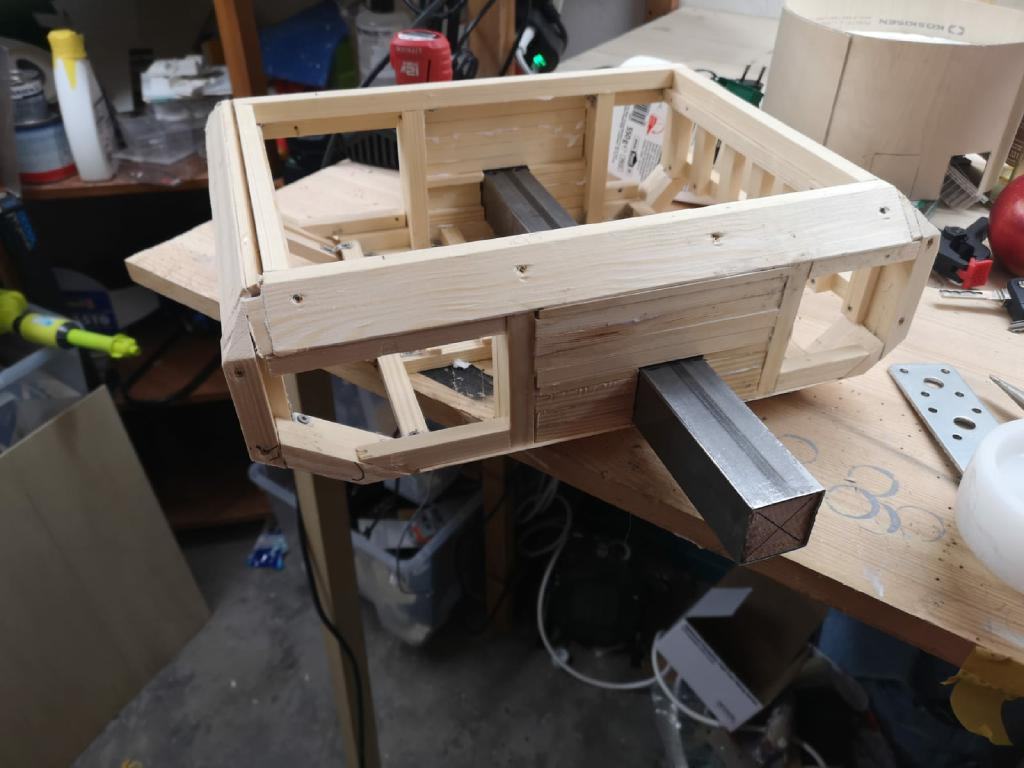

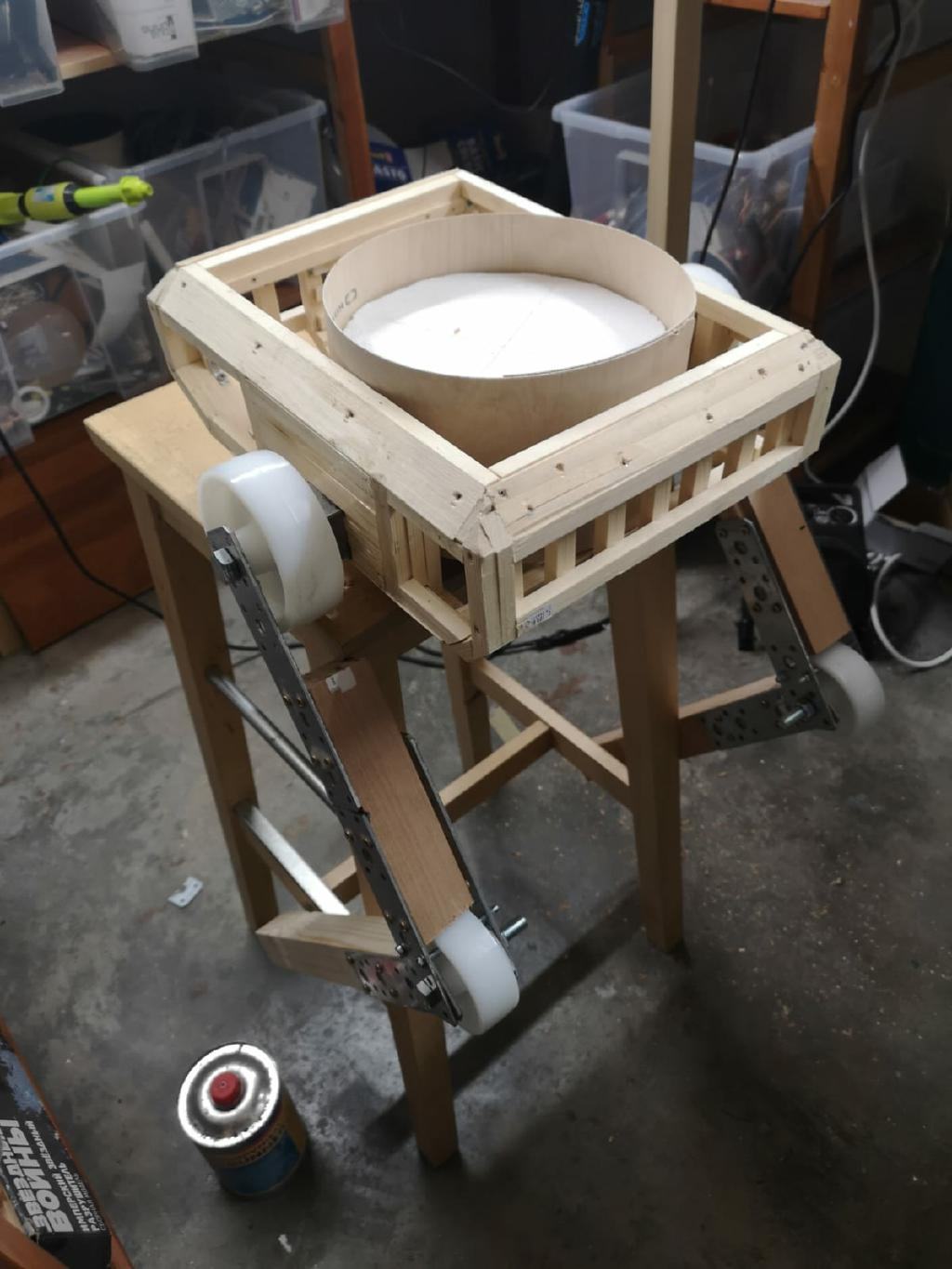

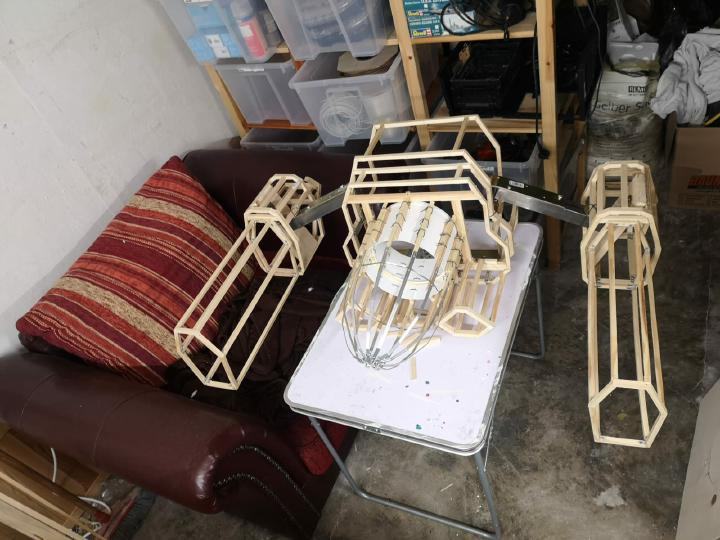

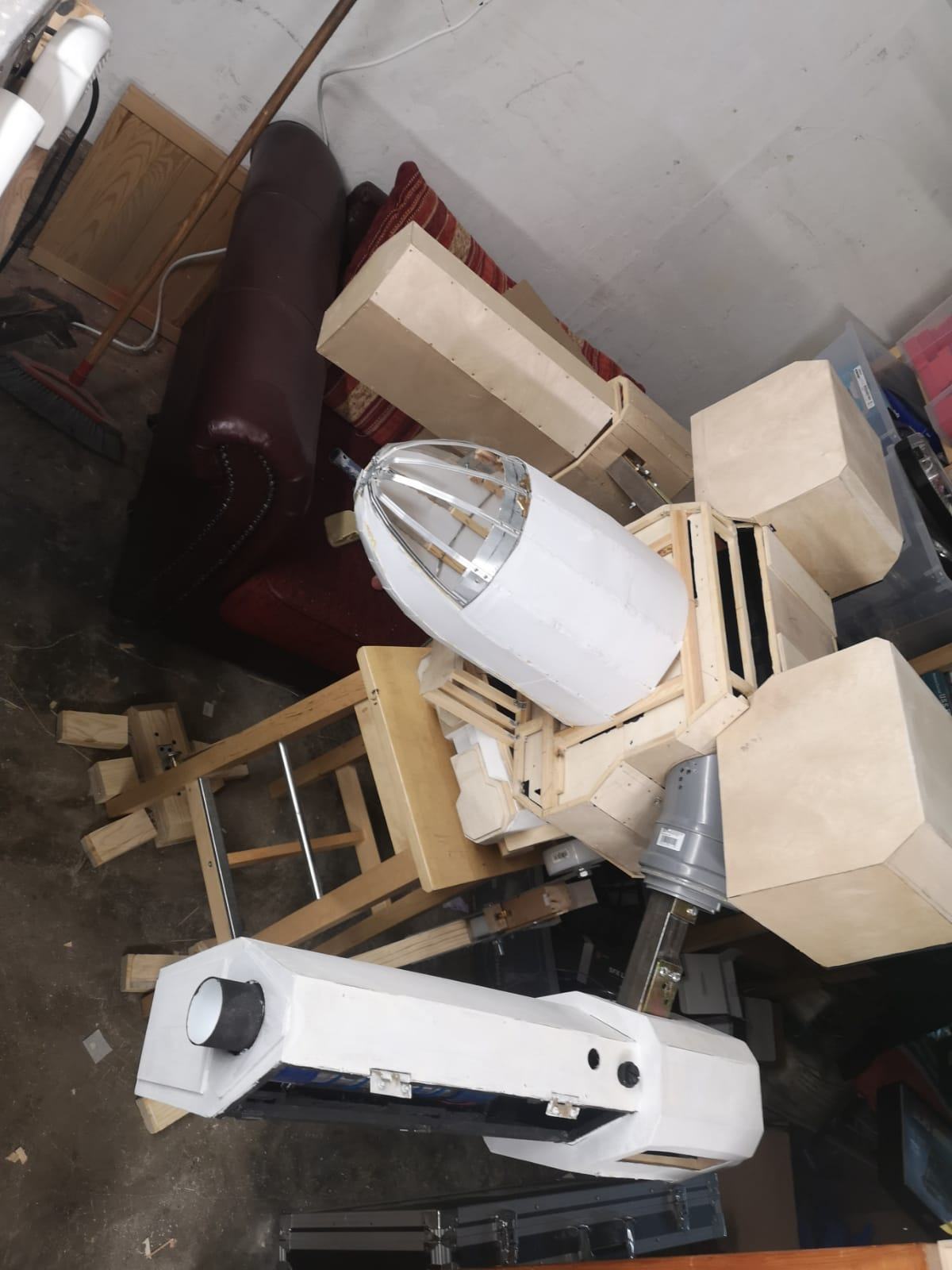

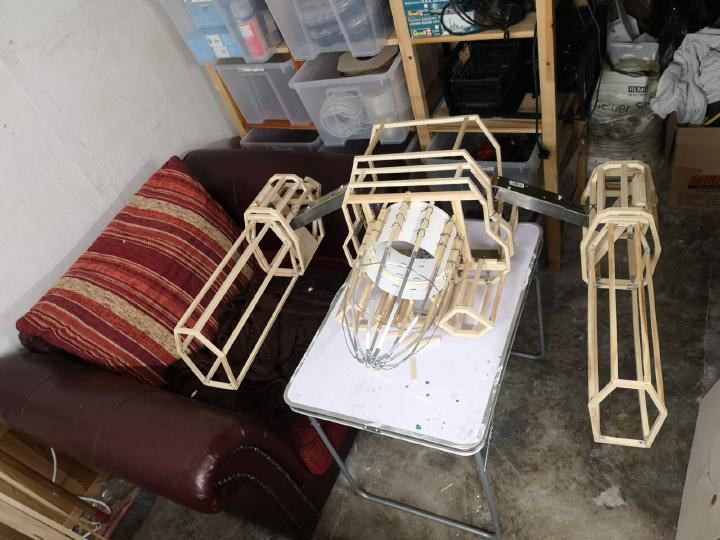

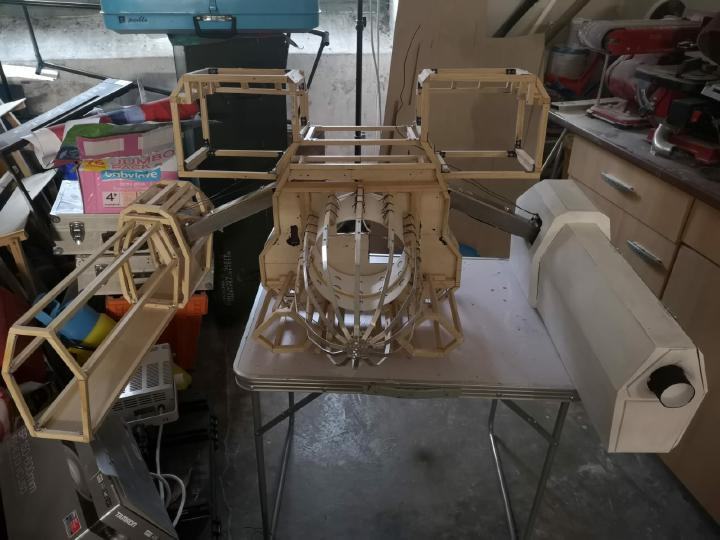

Der Mech hat Armen und Beine
Er wird ca. 1,35 goß werden, Füsse und Raketensilo sind noch nicht fertig um entgültig die Größe sagen zu können.
Hardware ist auch einiges gekommen und hier erst mal ein paar Bilder für euch.

Wenn ihr mögt bin ich auch ab sofort Dienstags und Donnerstags Live auf Twitch zu sehen ab 20 Uhr.
Aber auch am We wenn ich Zeit habe.
Gemeinsam bauen ist eben viel schöner :)
Infos dazu hau ich auch bei ModellbauRD (@Modellbau_RD) | Twitter rein

Twitch


Anhänge

  • 101.jpg
    135,4 KB · Aufrufe: 30
  • 108.jpg
    102,4 KB · Aufrufe: 27
  • 110.jpg
    171,6 KB · Aufrufe: 38
  • 111.jpg
    75,8 KB · Aufrufe: 31
  • 117.jpg
    186,4 KB · Aufrufe: 52
  • 118.jpg
    113,3 KB · Aufrufe: 40
  • 119.jpg
    62,9 KB · Aufrufe: 30
  • 120.jpg
    73 KB · Aufrufe: 41
  • 124.jpg
    64,1 KB · Aufrufe: 42
Zuletzt bearbeitet:

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

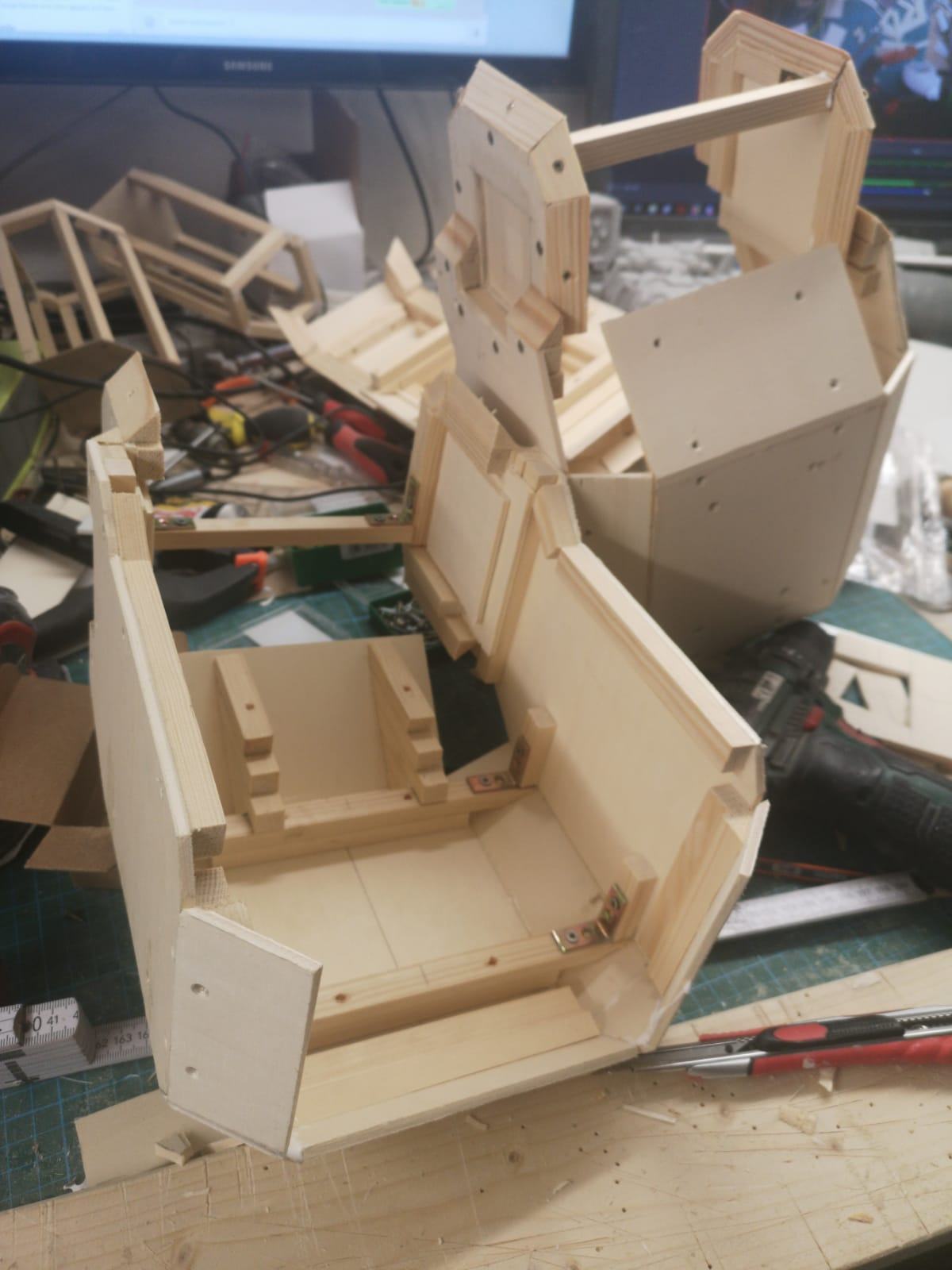

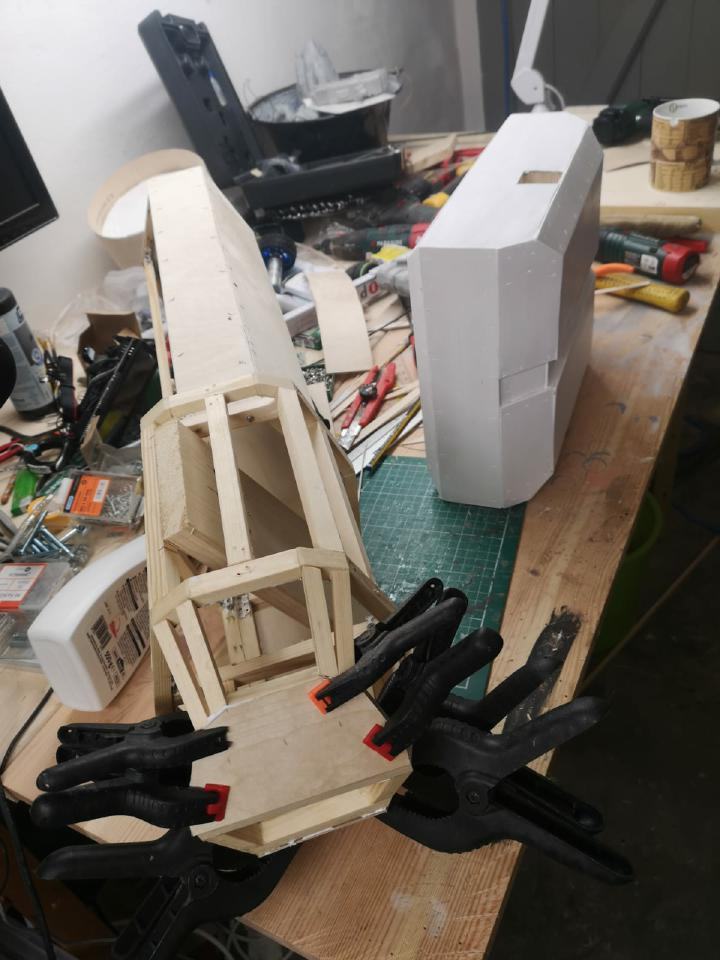

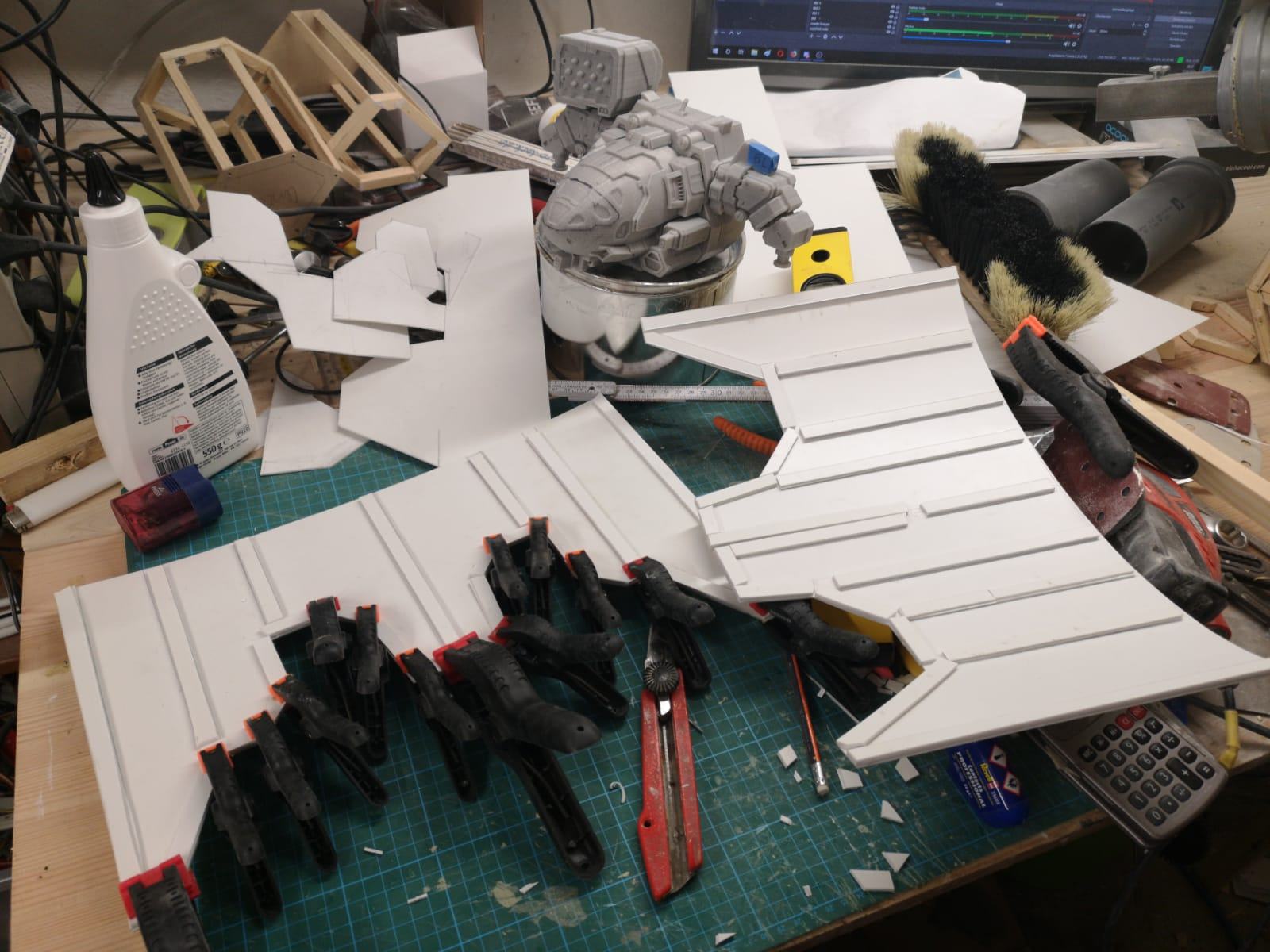

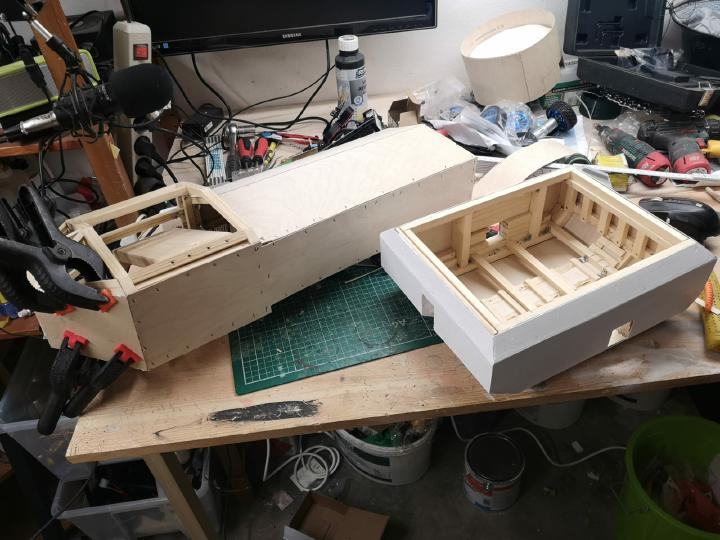

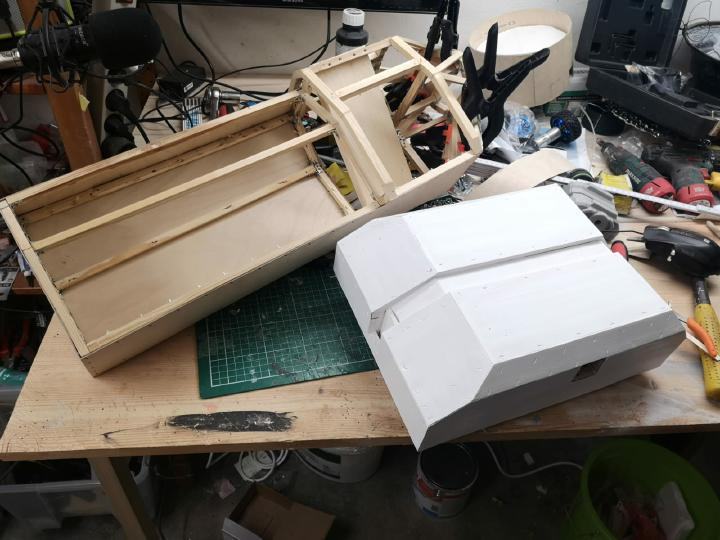

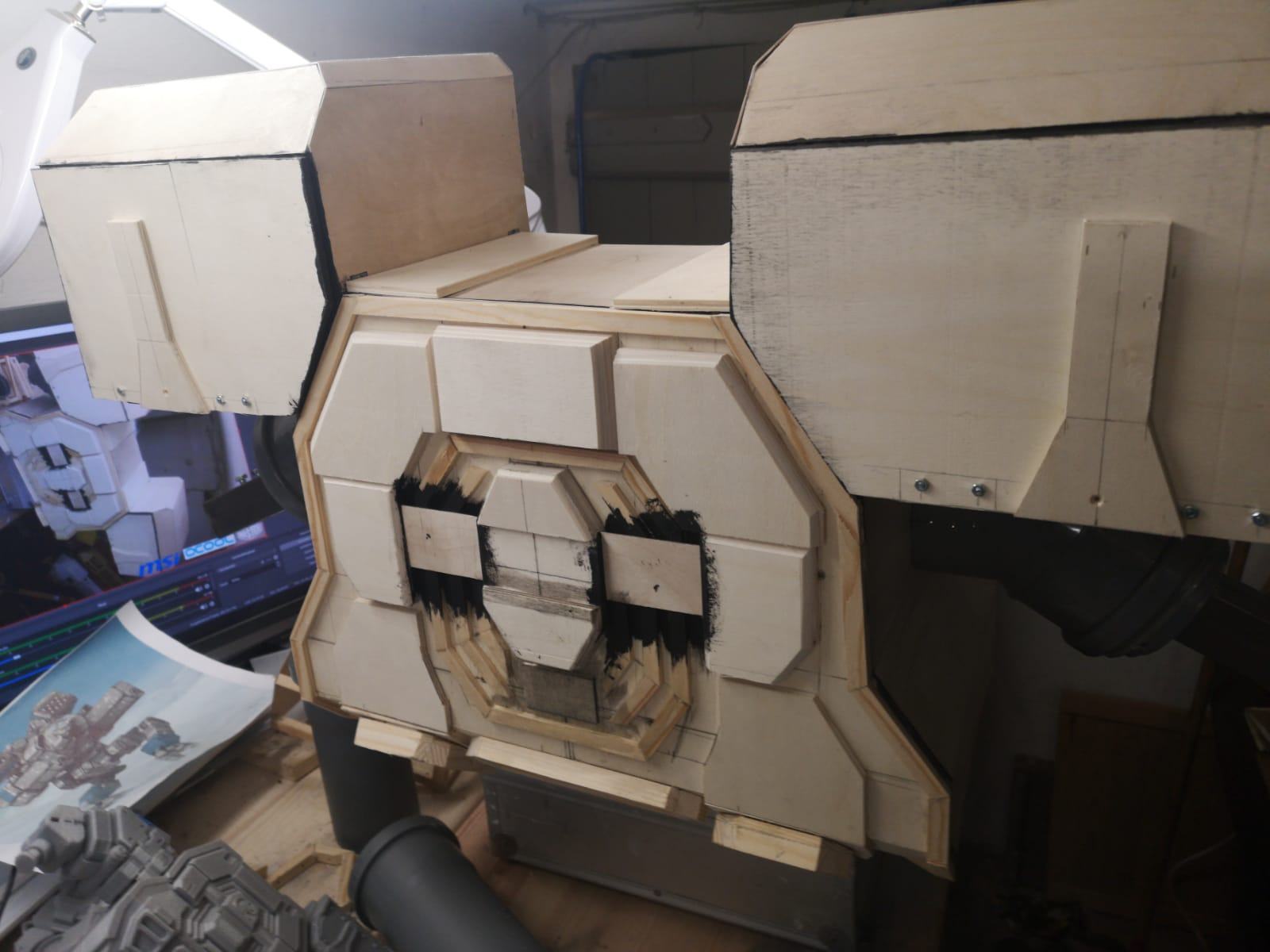

Heute gab es das erste mal die Hülle und ich muss sagen Flugmodellbauholz is ja wohl ein geiler scheiß :d

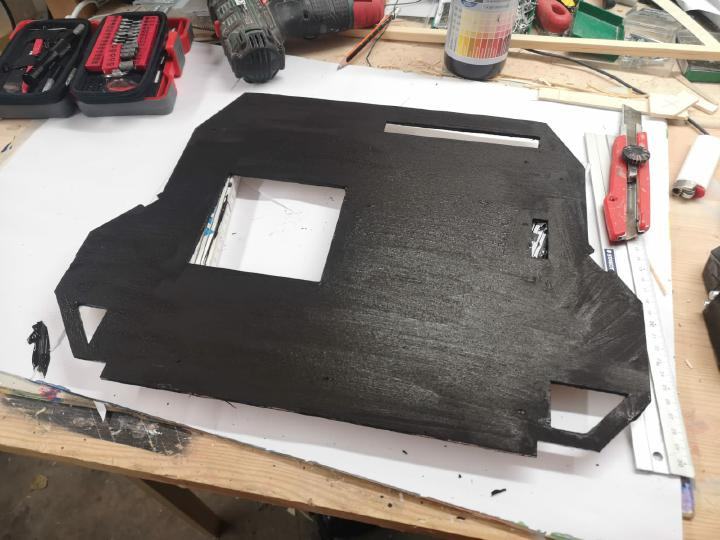

Die Unterwanne hat auch ihre Grundierung bekommen damit ich schon mal spachteln kann bevor lackiert wird.


Anhänge

  • 126.jpg
    58,7 KB · Aufrufe: 32
  • 127.jpg
    64,3 KB · Aufrufe: 34
  • 128.jpg
    77,3 KB · Aufrufe: 39

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74
Viel ist passiert in letzter Zeit aber richtig sehen kann man es noch nicht finde ich.

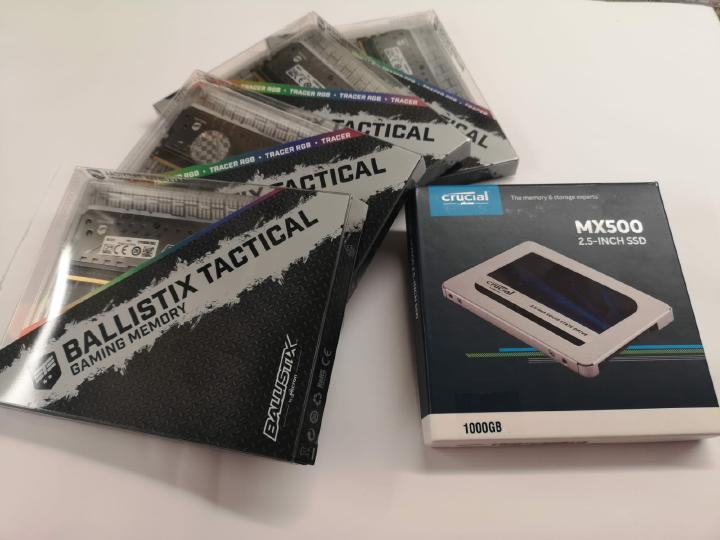

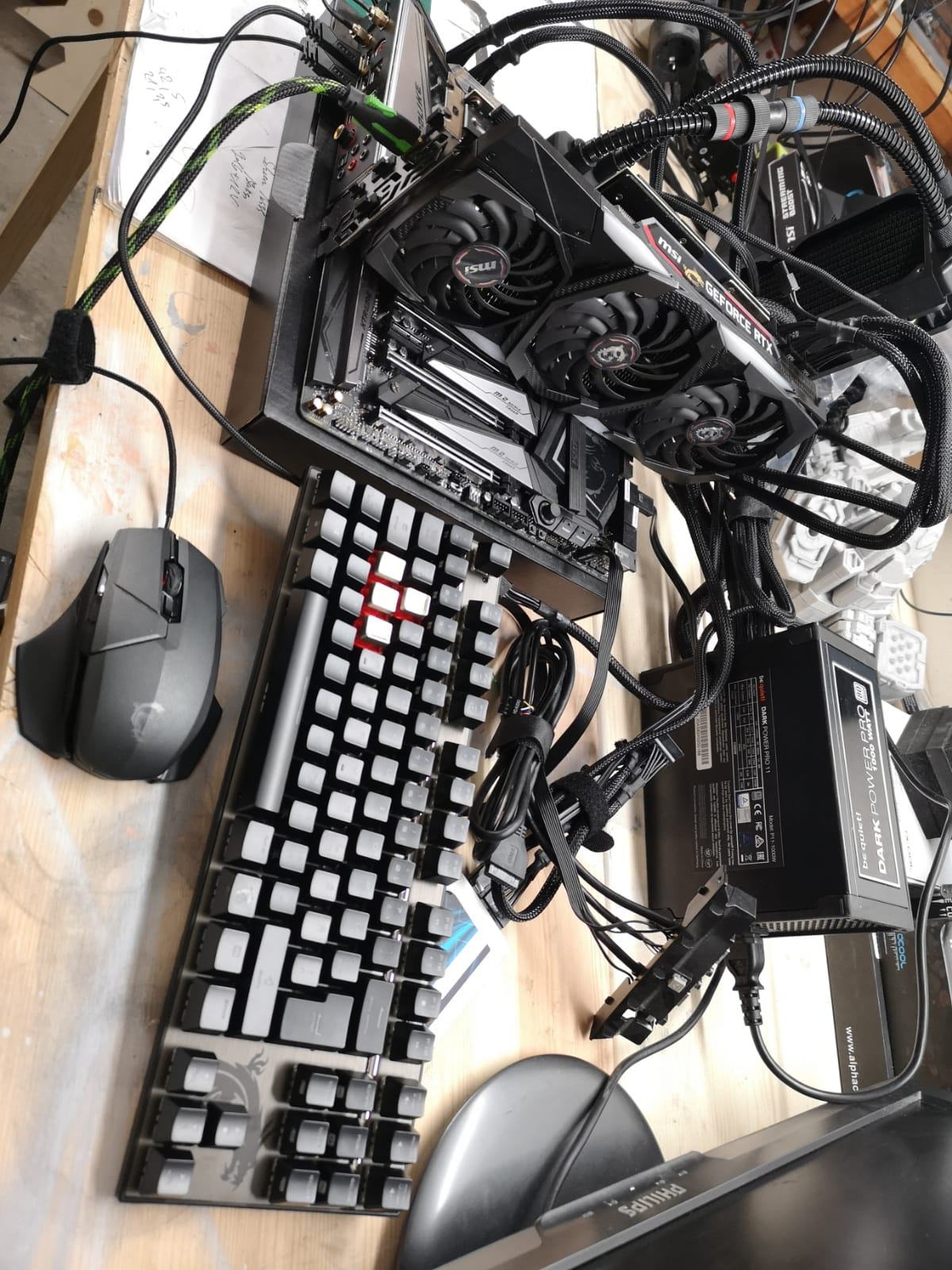

Allerdings ist fast die ganze Hardware da.

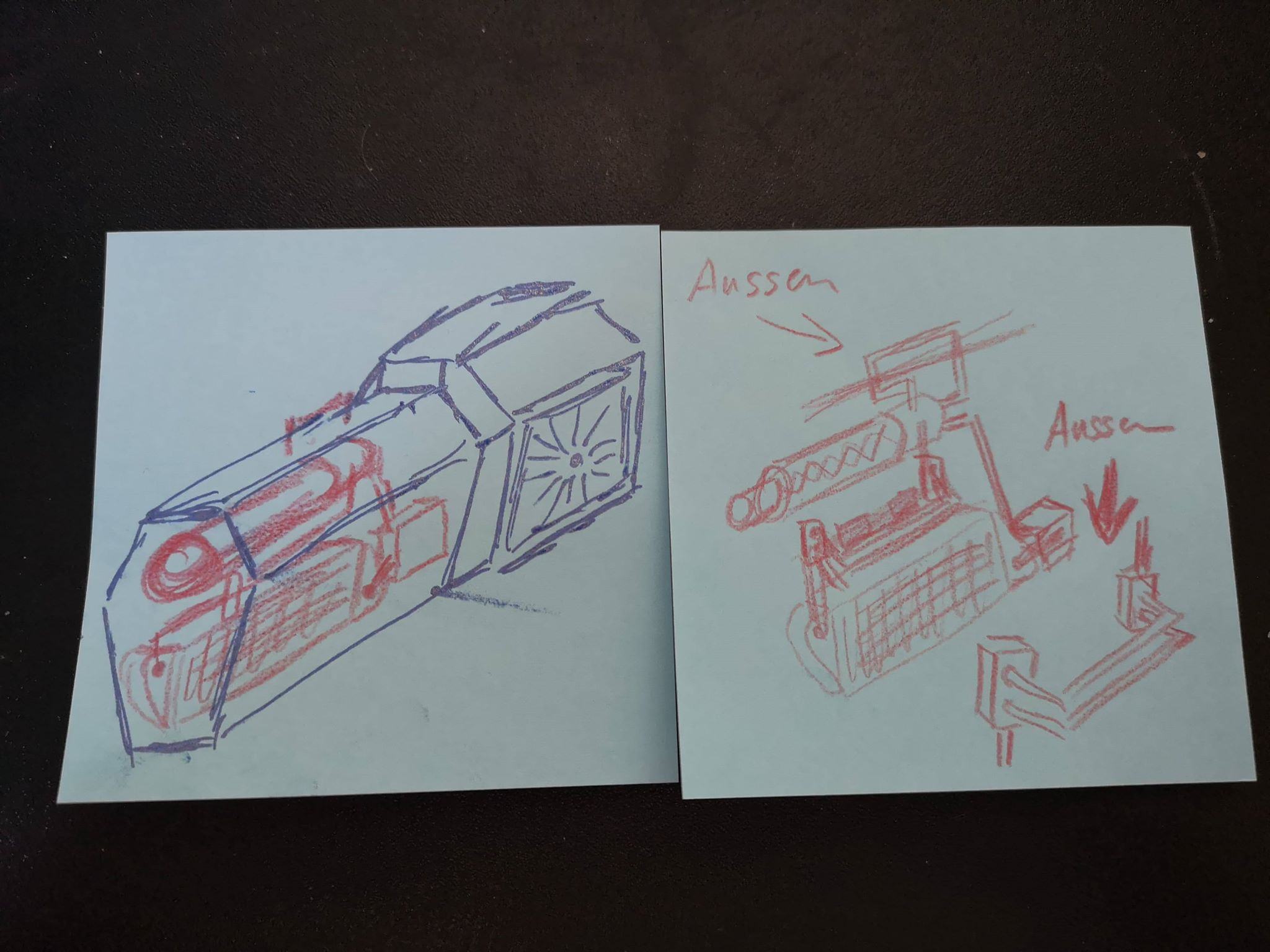

Ich kann also was neues zeigen und euch an meinen Gedanken und Ideen teil haben lassen :)

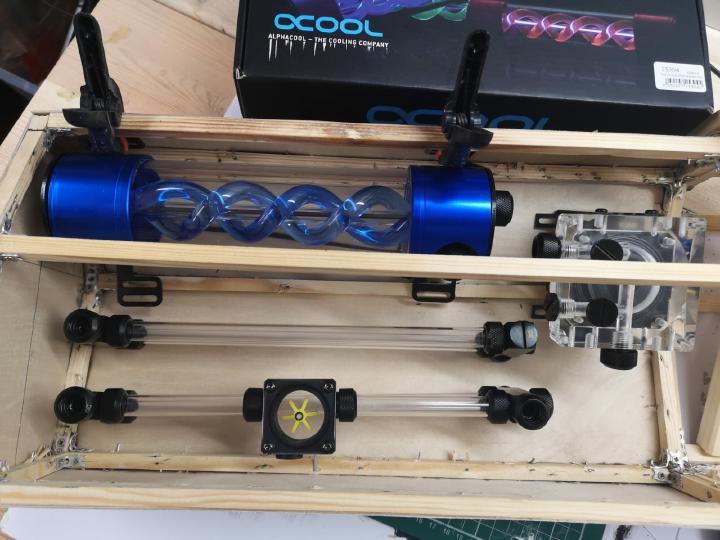

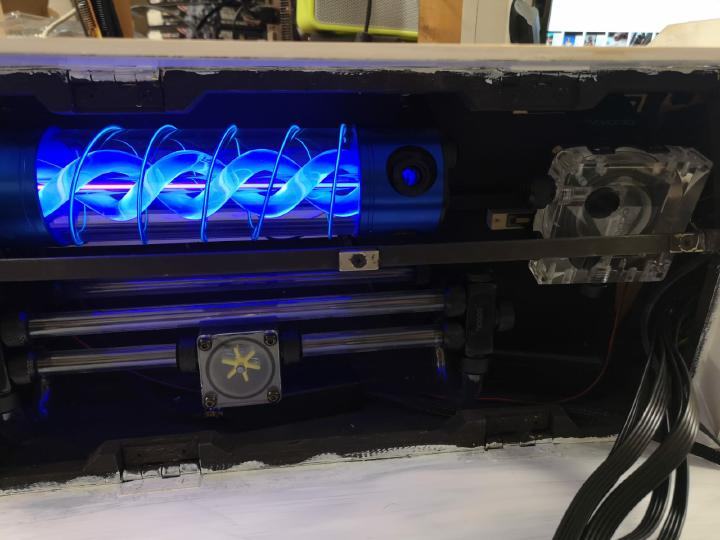

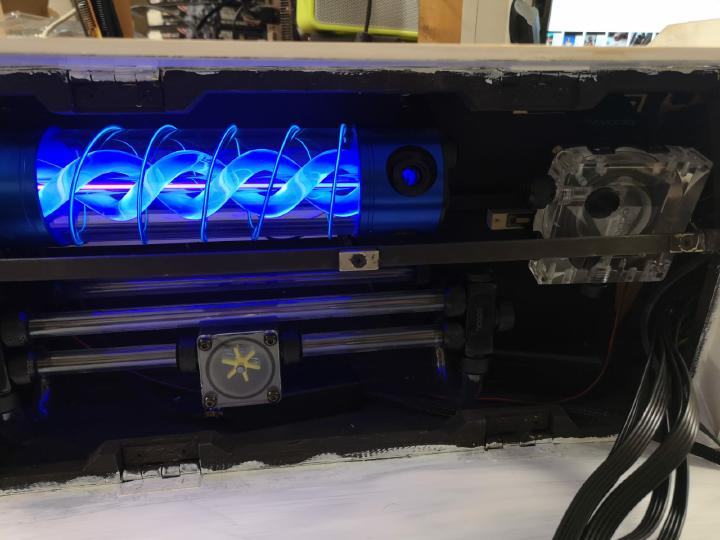

Zum Schluss noch ein Videolink wo man sehen kann wie der AGB von AC, der Helix nachher innen aussehen soll.
https://www.facebook.com/modellbau.rd.1/videos/2787290778163093/


Anhänge

  • 129.jpg
    42,7 KB · Aufrufe: 36
  • 130.jpg
    67,5 KB · Aufrufe: 45
  • 145.jpg
    63,3 KB · Aufrufe: 42
  • 131.jpg
    55,2 KB · Aufrufe: 41
  • 133.jpg
    53,1 KB · Aufrufe: 40
  • 135.jpg
    73,1 KB · Aufrufe: 49
  • 139.jpg
    57 KB · Aufrufe: 38
Zuletzt bearbeitet:

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

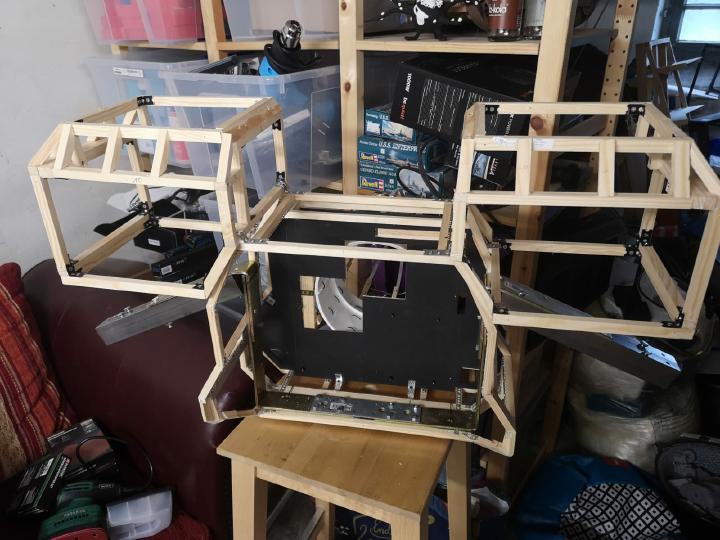

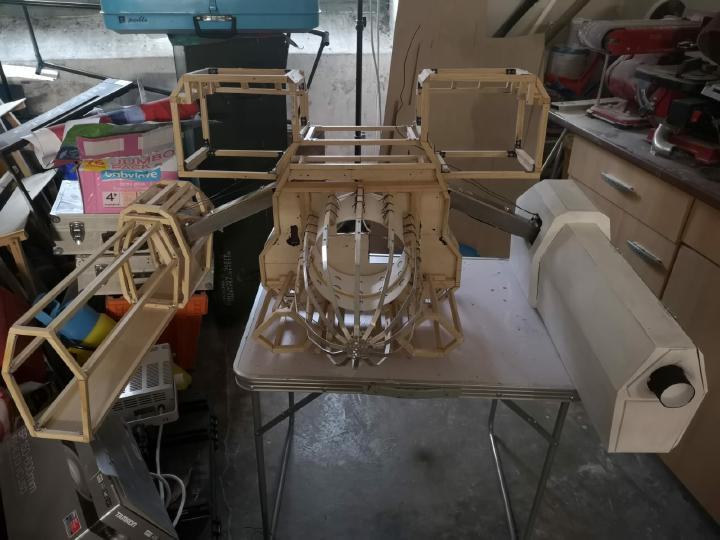

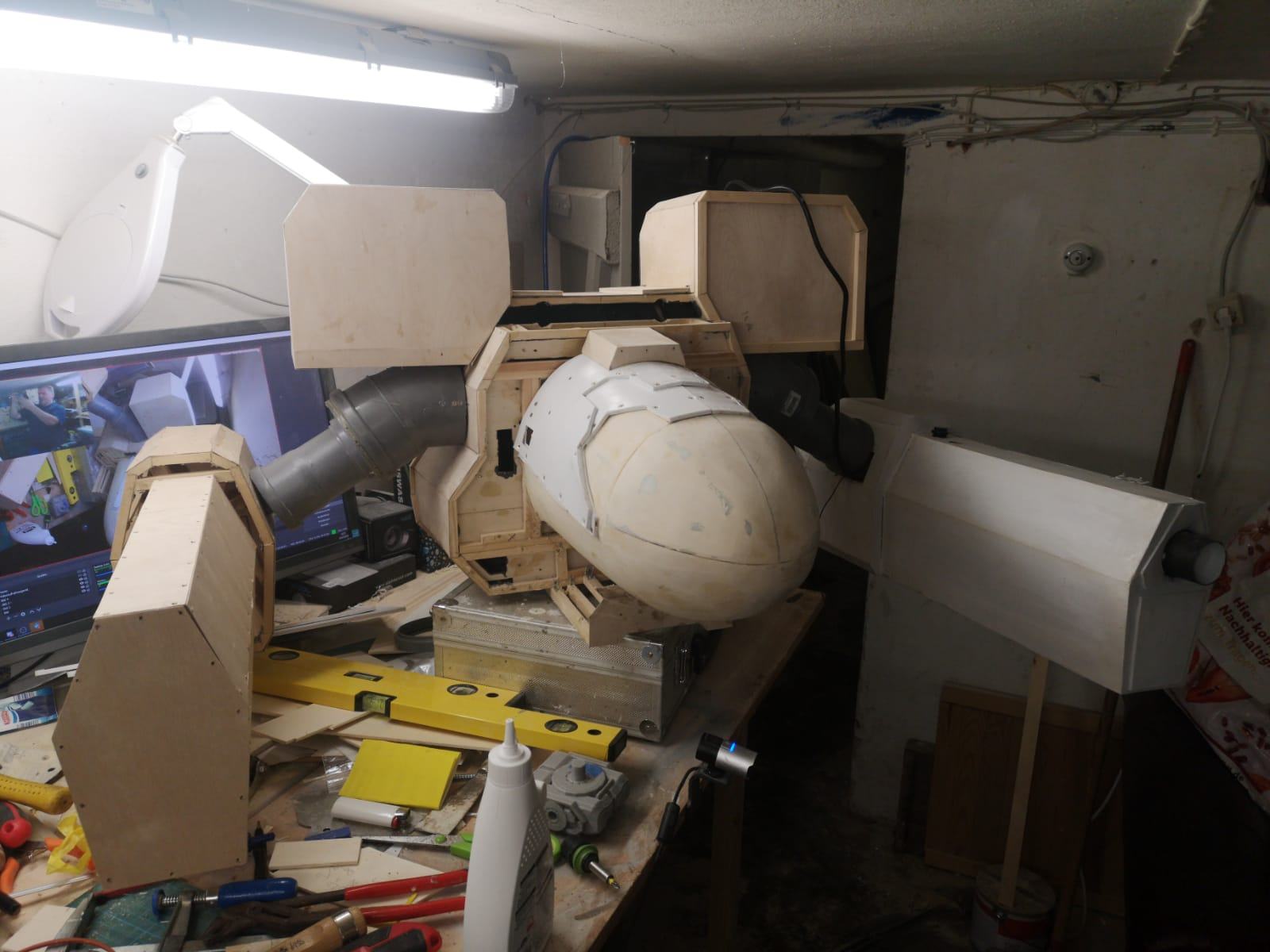

Es wird Zeit mal wieder zu zeigen wie weit ich mittlerweile bin :)

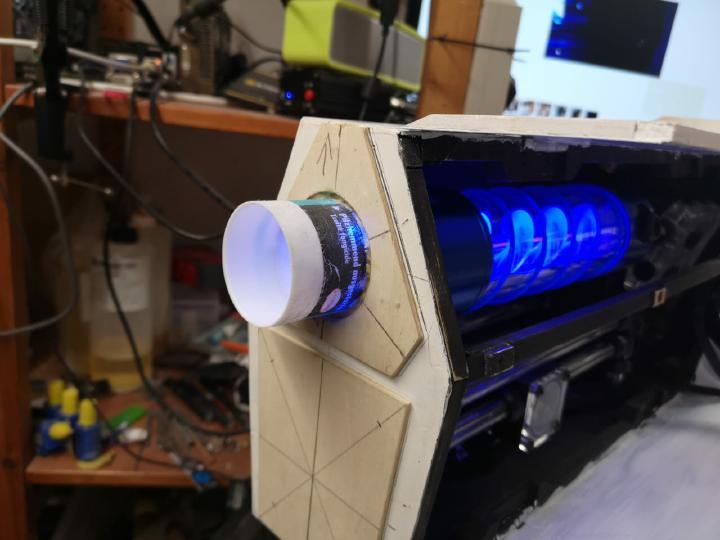

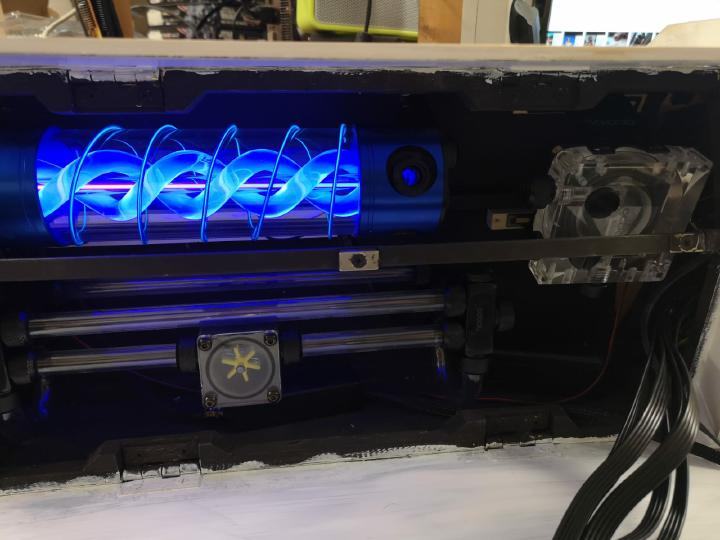

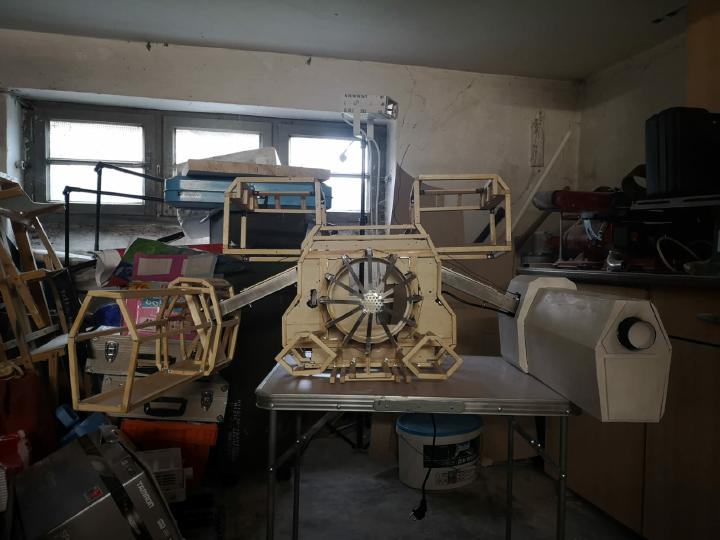

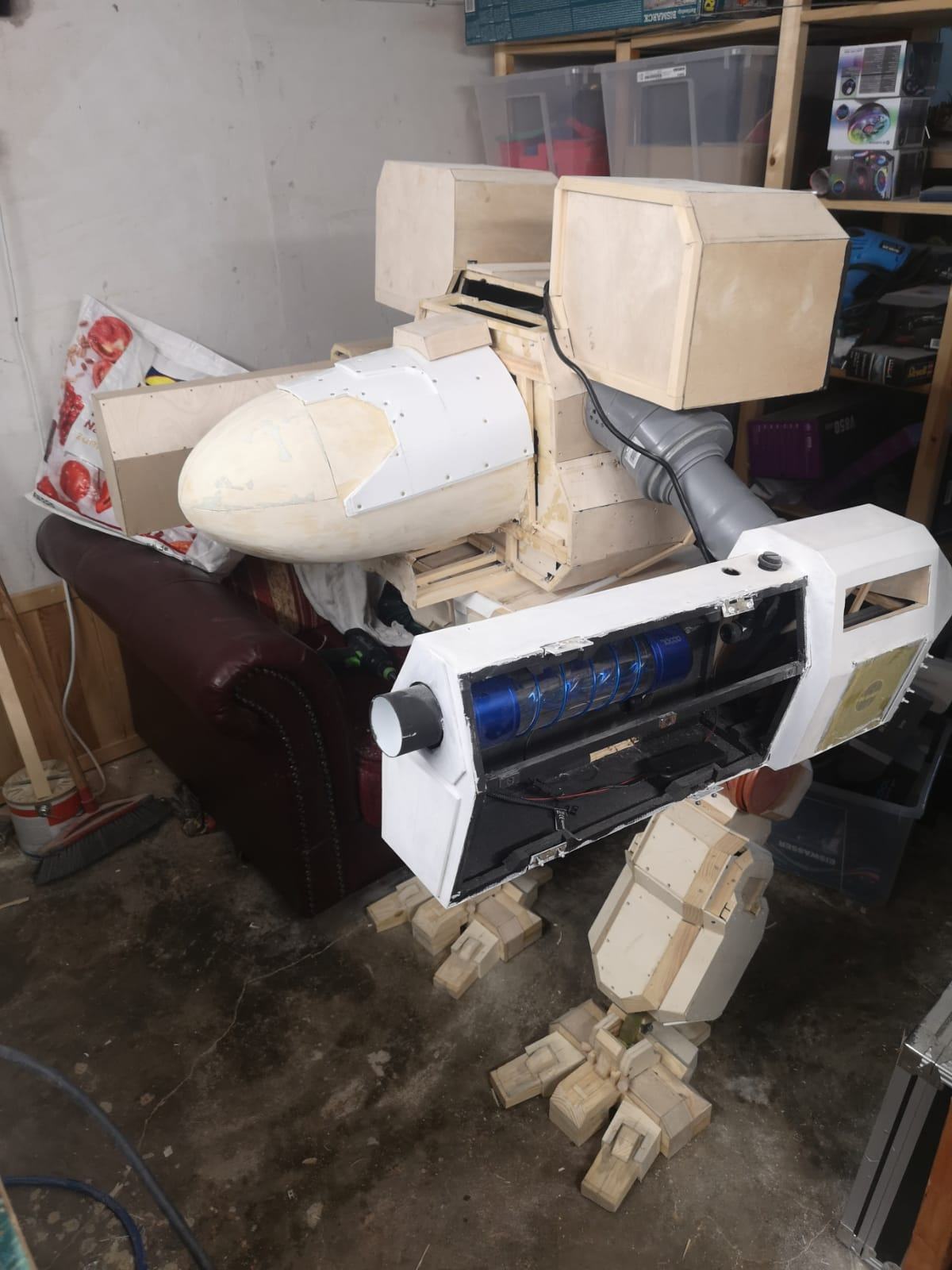

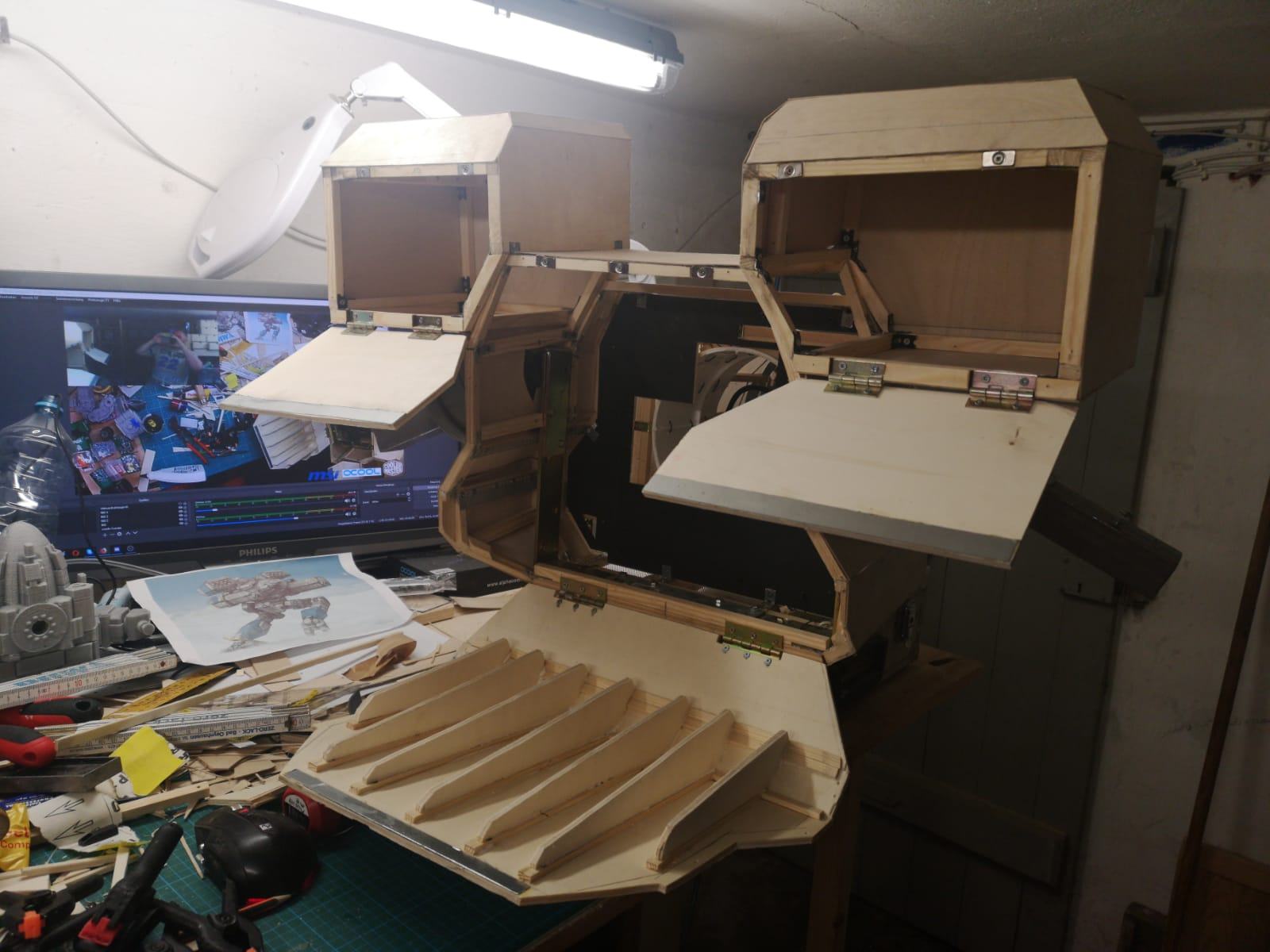

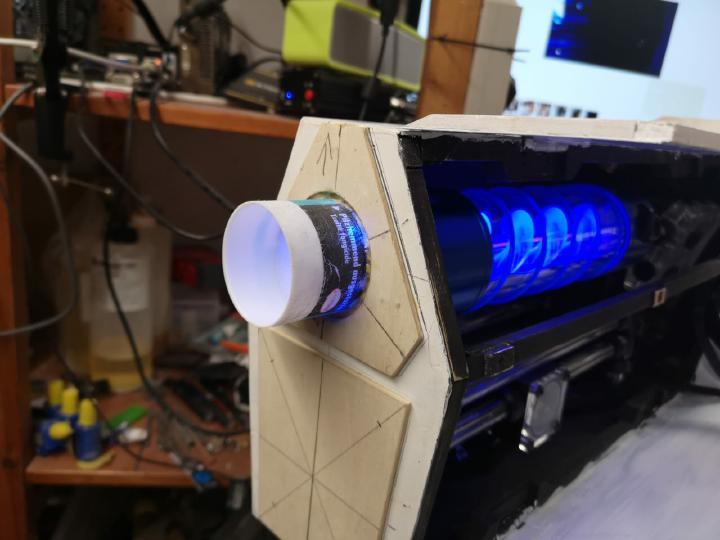

Die Raketentürme sind drauf für AiO und Netzteil und ein Waffenarm funktioniert ja auch schon.

Das Video vom Arm

https://www.facebook.com/modellbau.rd.1/videos/2795779307314240/

- - - Updated - - -

Ab 20 Uhr wieder #twitch und #livestream Wir machen weiter am #Mechwarrior #Timberwolf Zeigen, animieren und mitmachen :) Zusammen eine gute Zeit haben und gegenseitig was lernen. twitch.tv/modellbau_rd


Anhänge

  • 154.jpg
    68,6 KB · Aufrufe: 44
  • 159.jpg
    39,6 KB · Aufrufe: 49
  • 160.jpg
    45,6 KB · Aufrufe: 46
  • 157.jpg
    66 KB · Aufrufe: 50
  • 156.jpg
    47,4 KB · Aufrufe: 48
  • 155.jpg
    55,7 KB · Aufrufe: 47

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

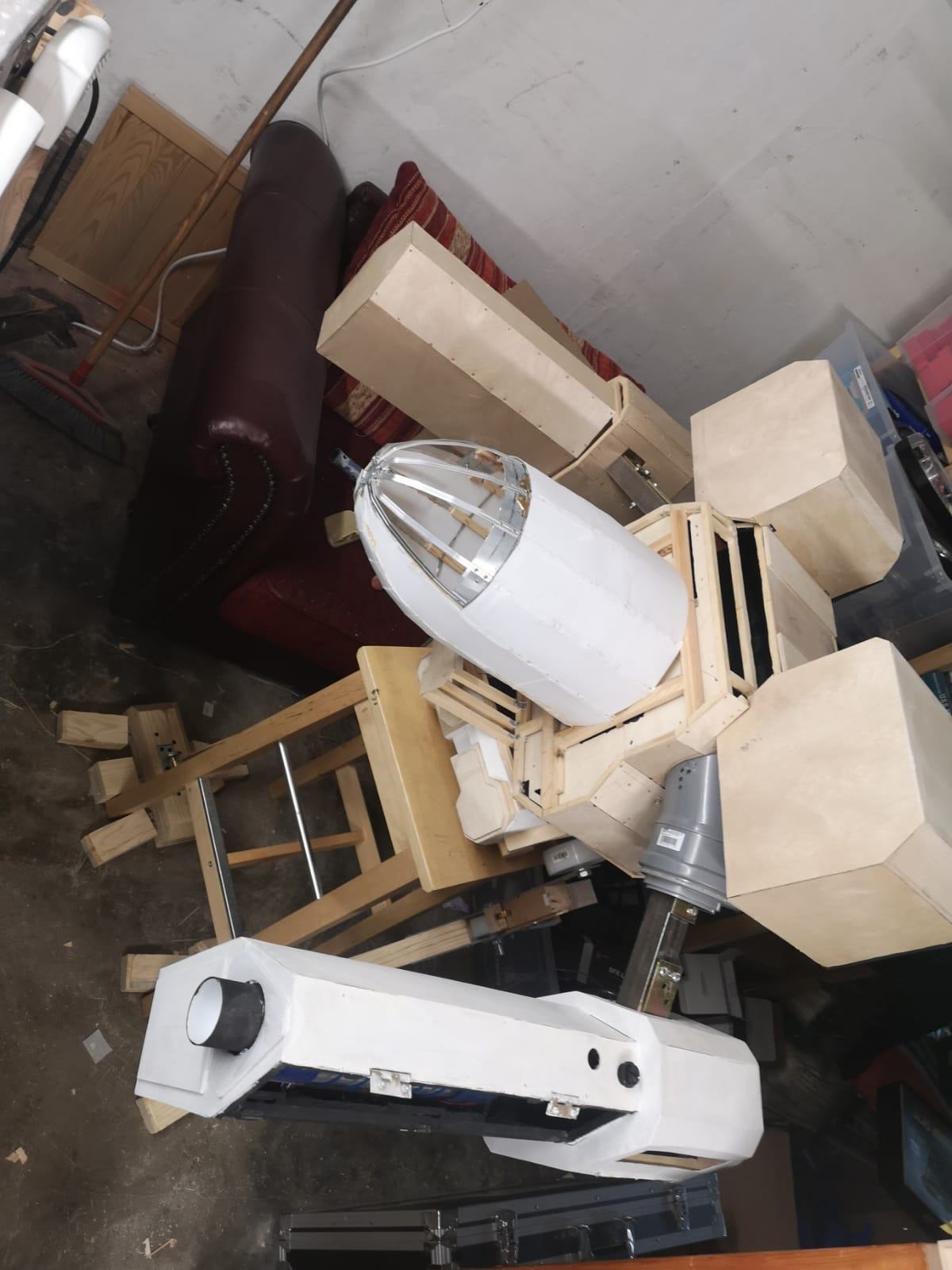

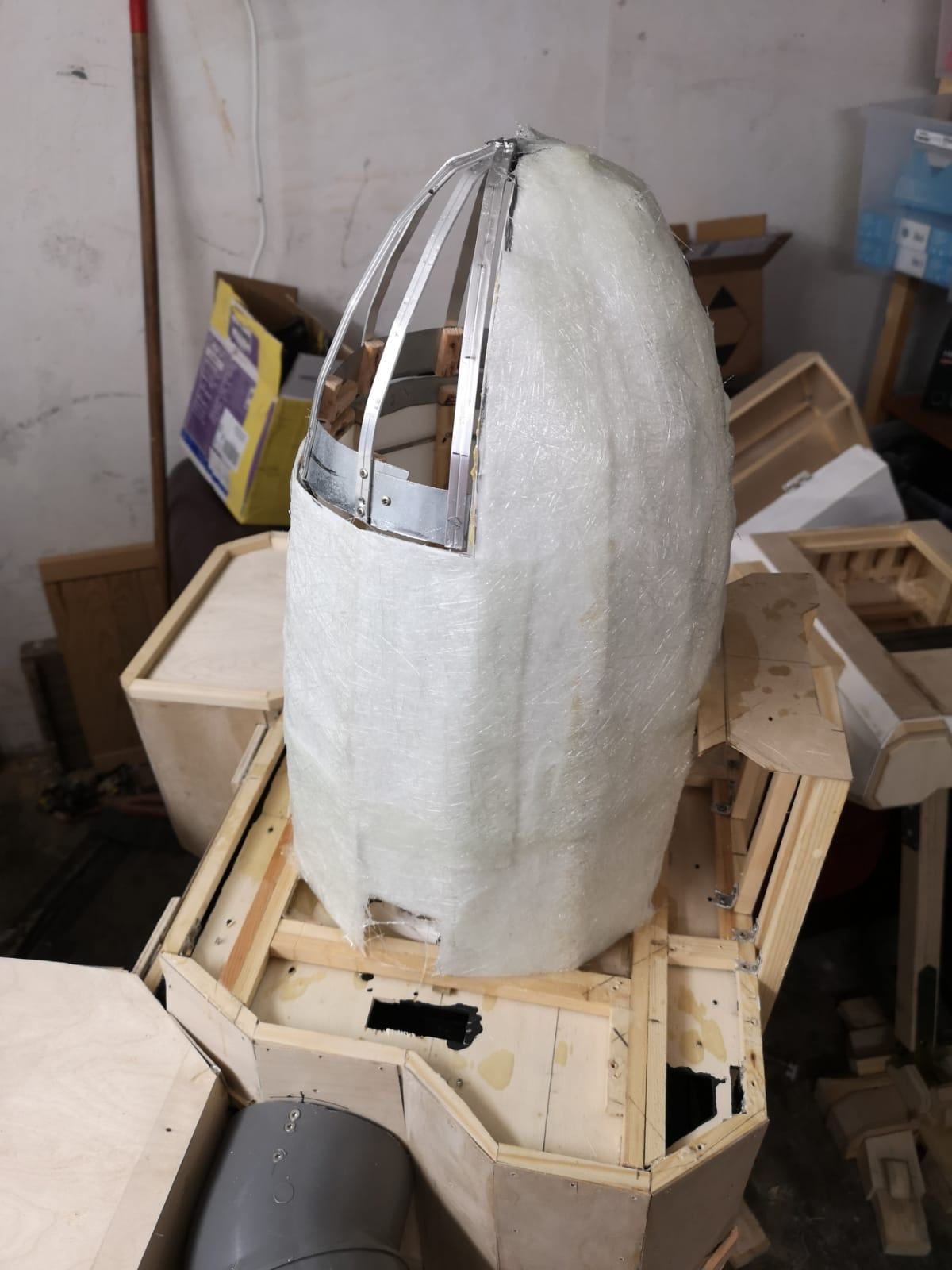

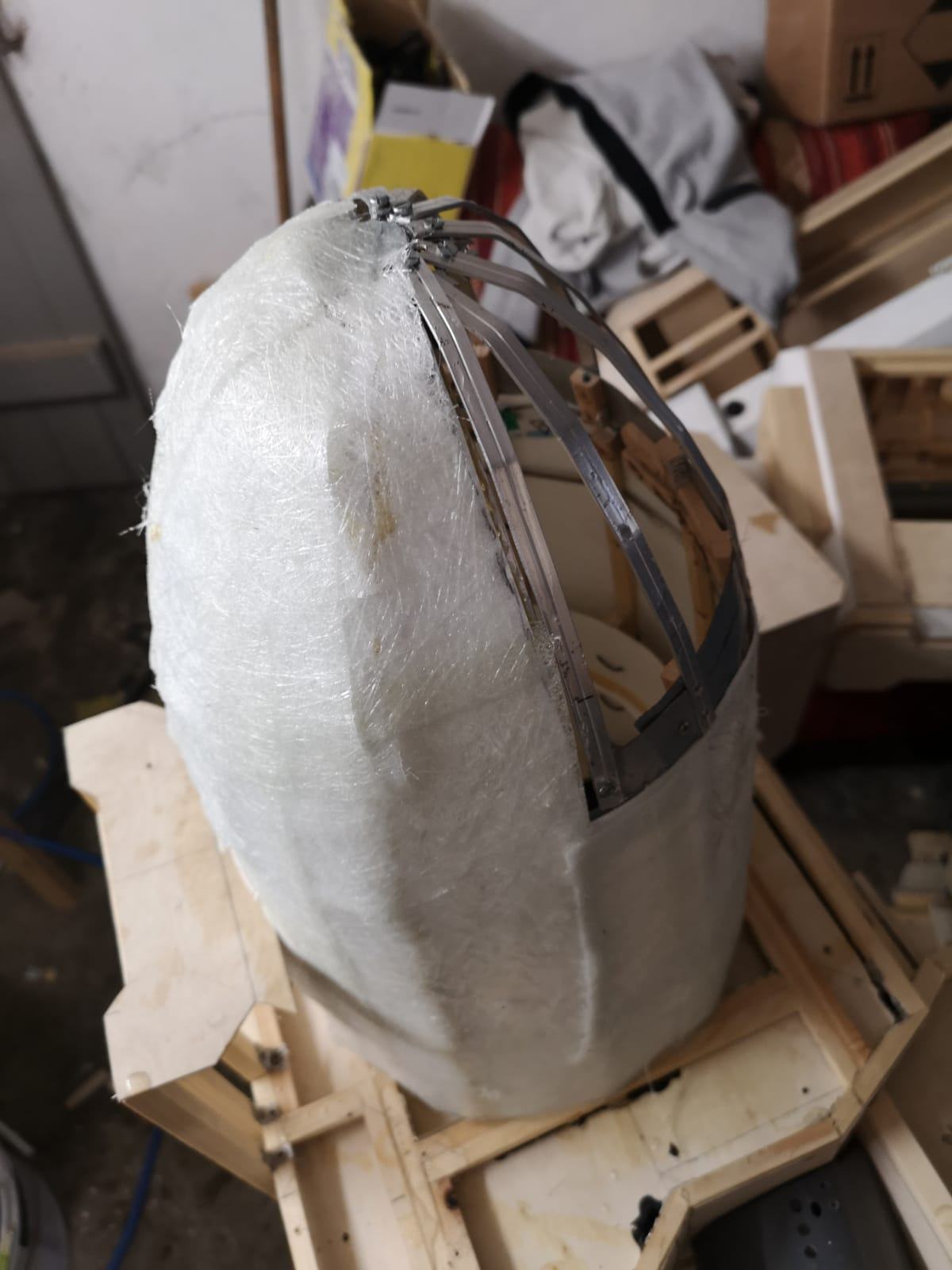

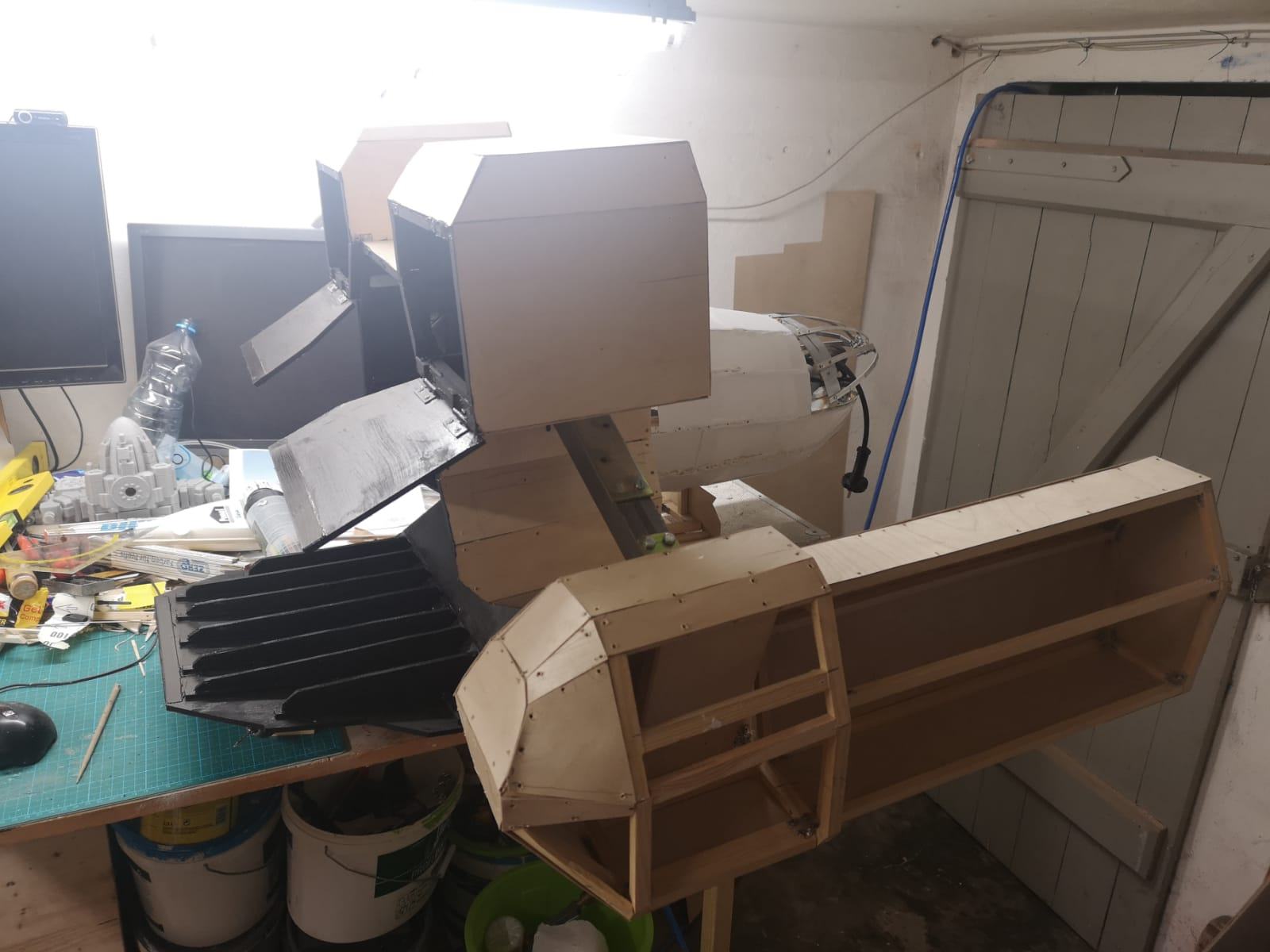

Ach gottchen, wir brauchen hier dringend mal ein Update :)


Anhänge

  • 159.jpg
    39,6 KB · Aufrufe: 32
  • 160.jpg
    45,6 KB · Aufrufe: 32
  • 163.jpeg
    276 KB · Aufrufe: 30
  • 162.jpeg
    104,8 KB · Aufrufe: 28
  • 172.jpg
    141 KB · Aufrufe: 32
  • 179.jpg
    121 KB · Aufrufe: 29
  • 180.jpg
    132,4 KB · Aufrufe: 28
  • 188.jpg
    115,1 KB · Aufrufe: 30
  • 189.jpg
    170,2 KB · Aufrufe: 40
  • 190.jpg
    185,2 KB · Aufrufe: 30
  • 191.jpg
    135 KB · Aufrufe: 30
  • 192.jpg
    119,3 KB · Aufrufe: 32

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

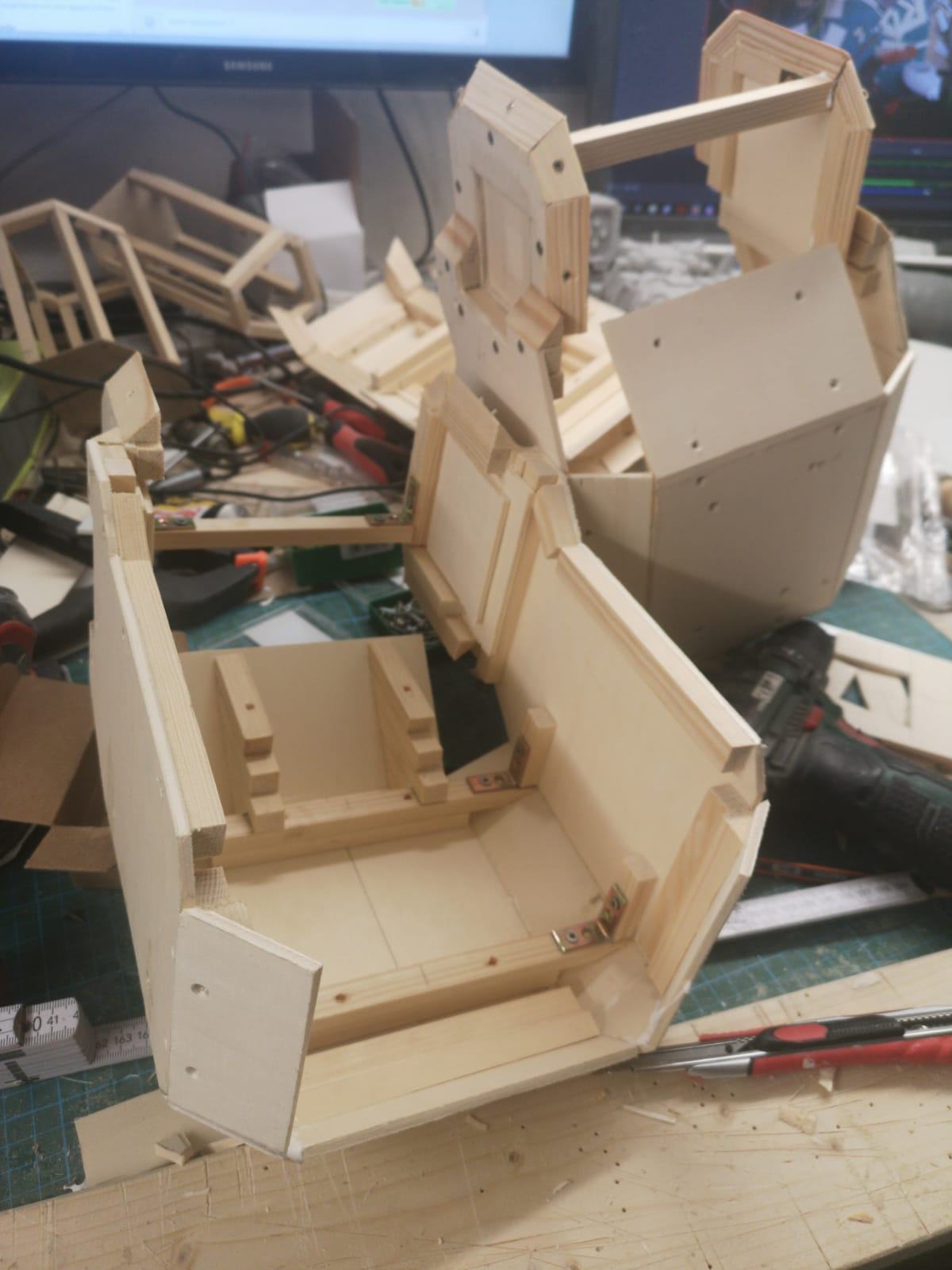

Es ging weiter.

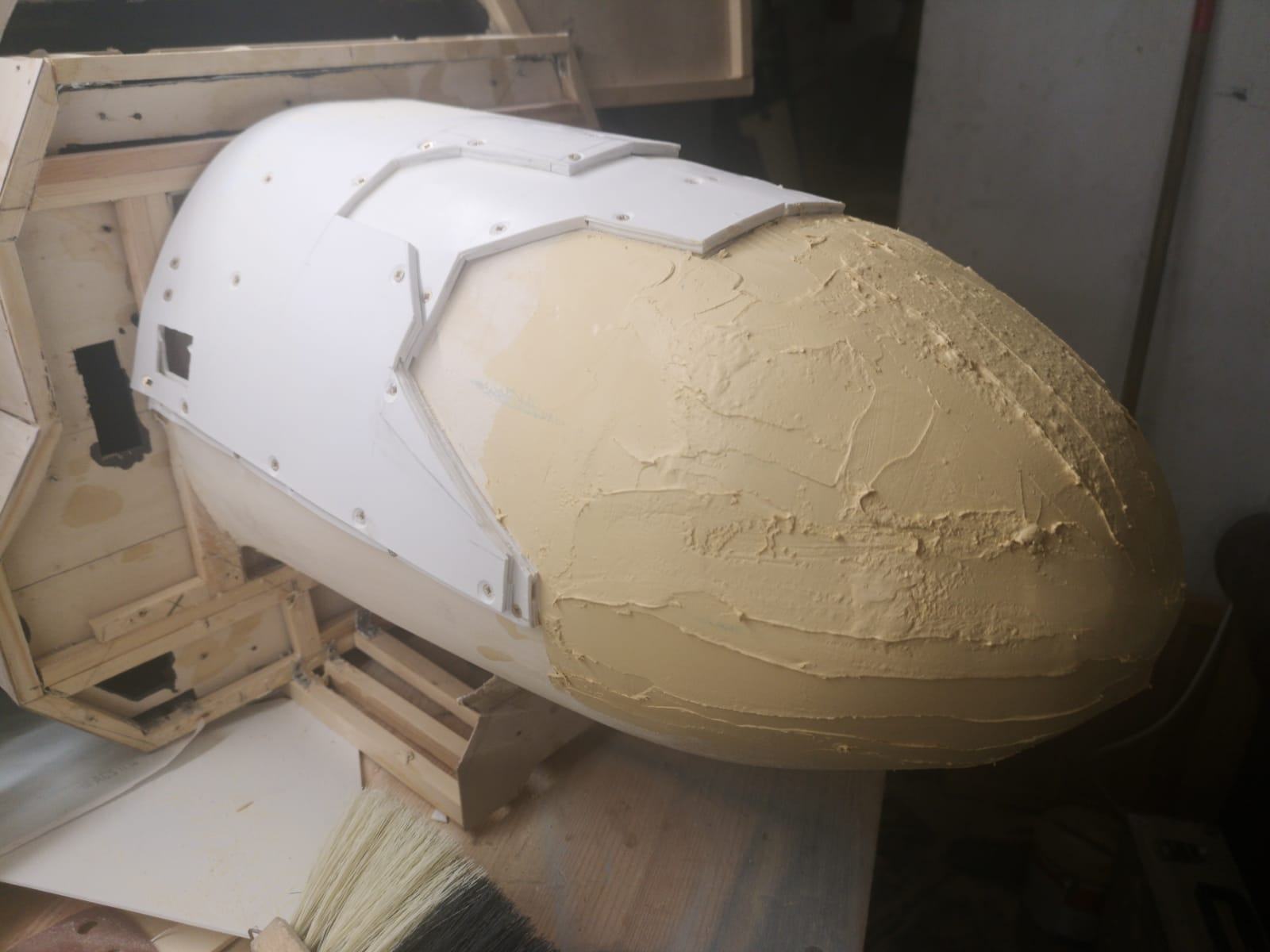

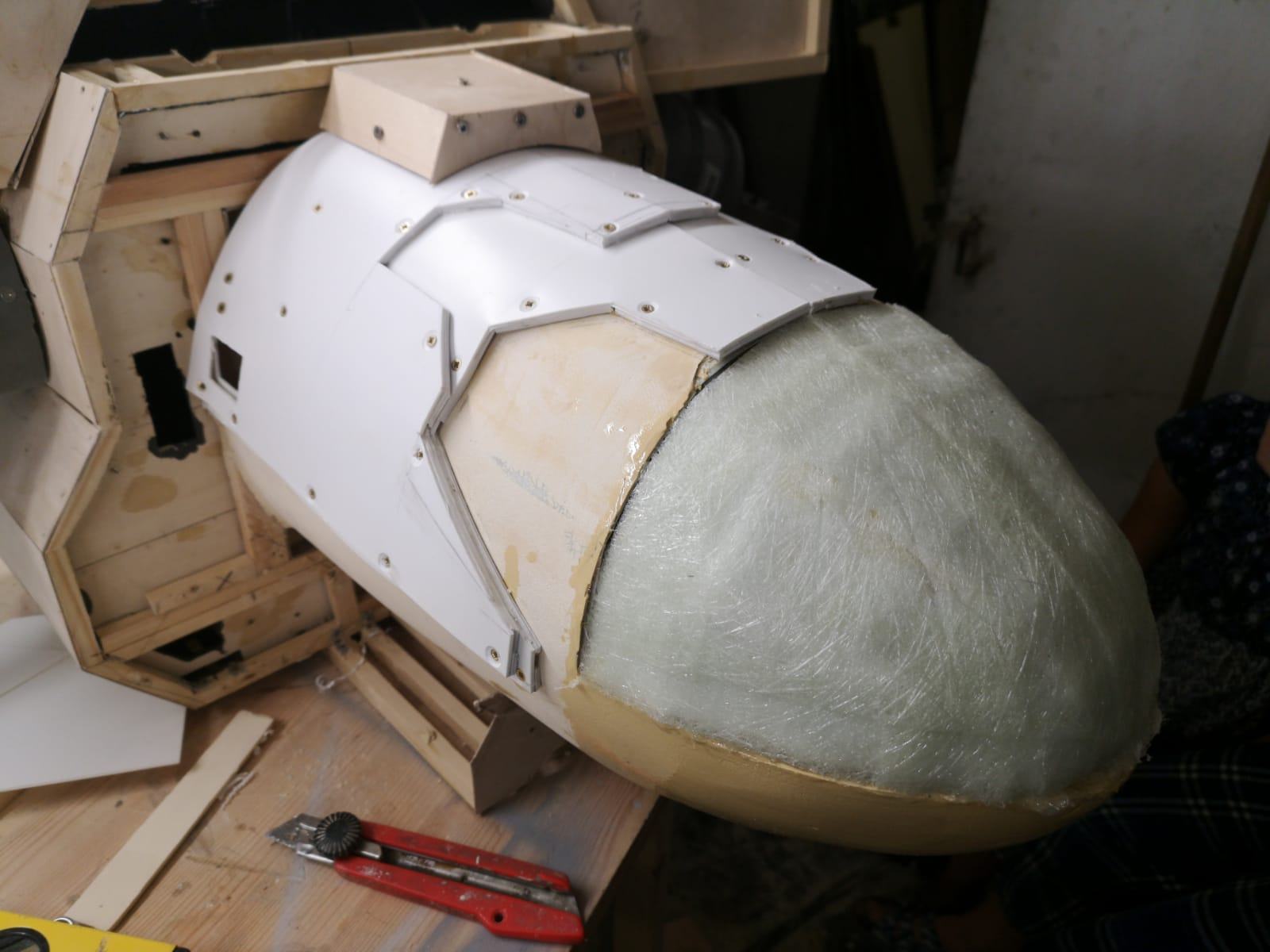

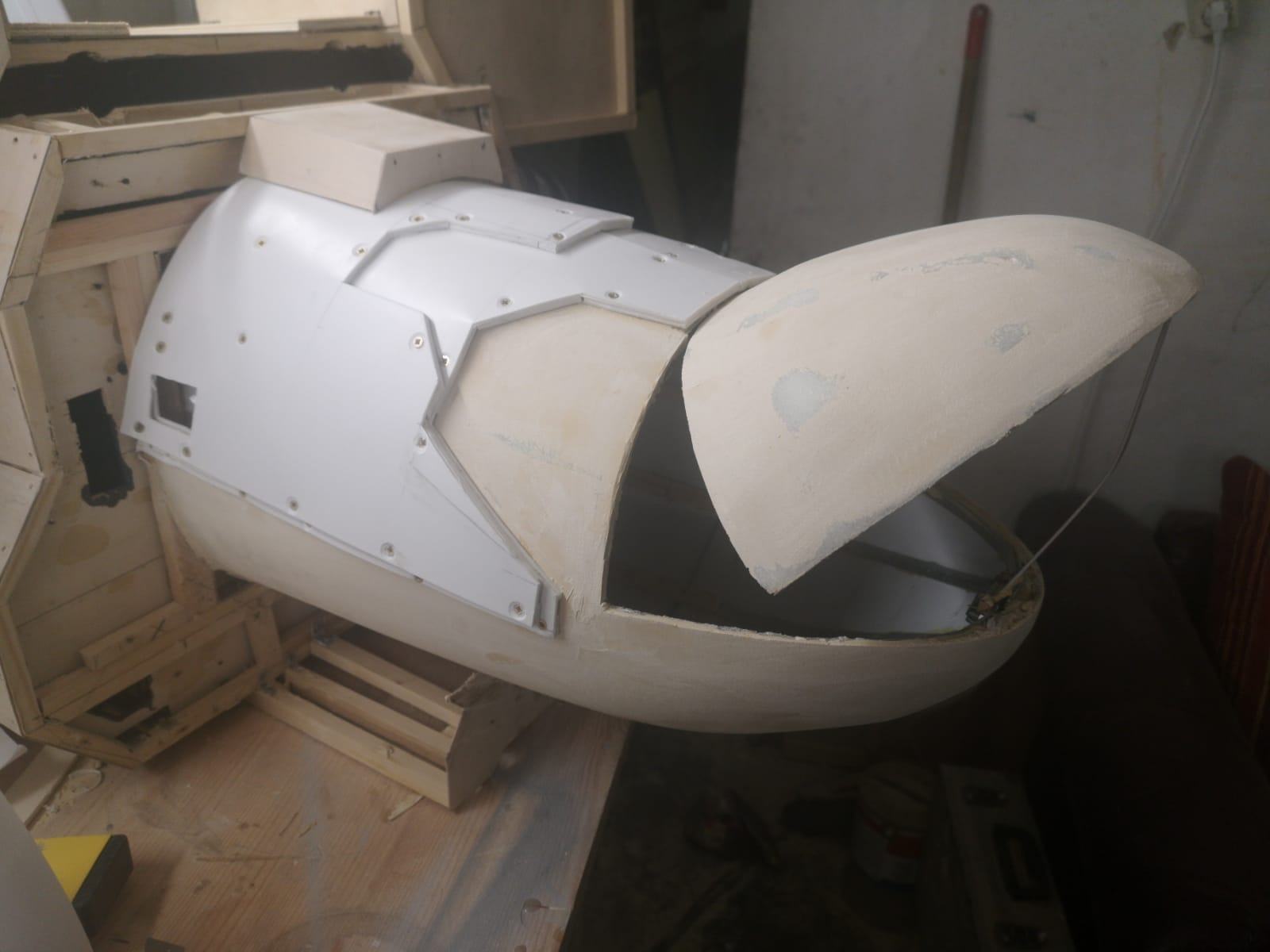

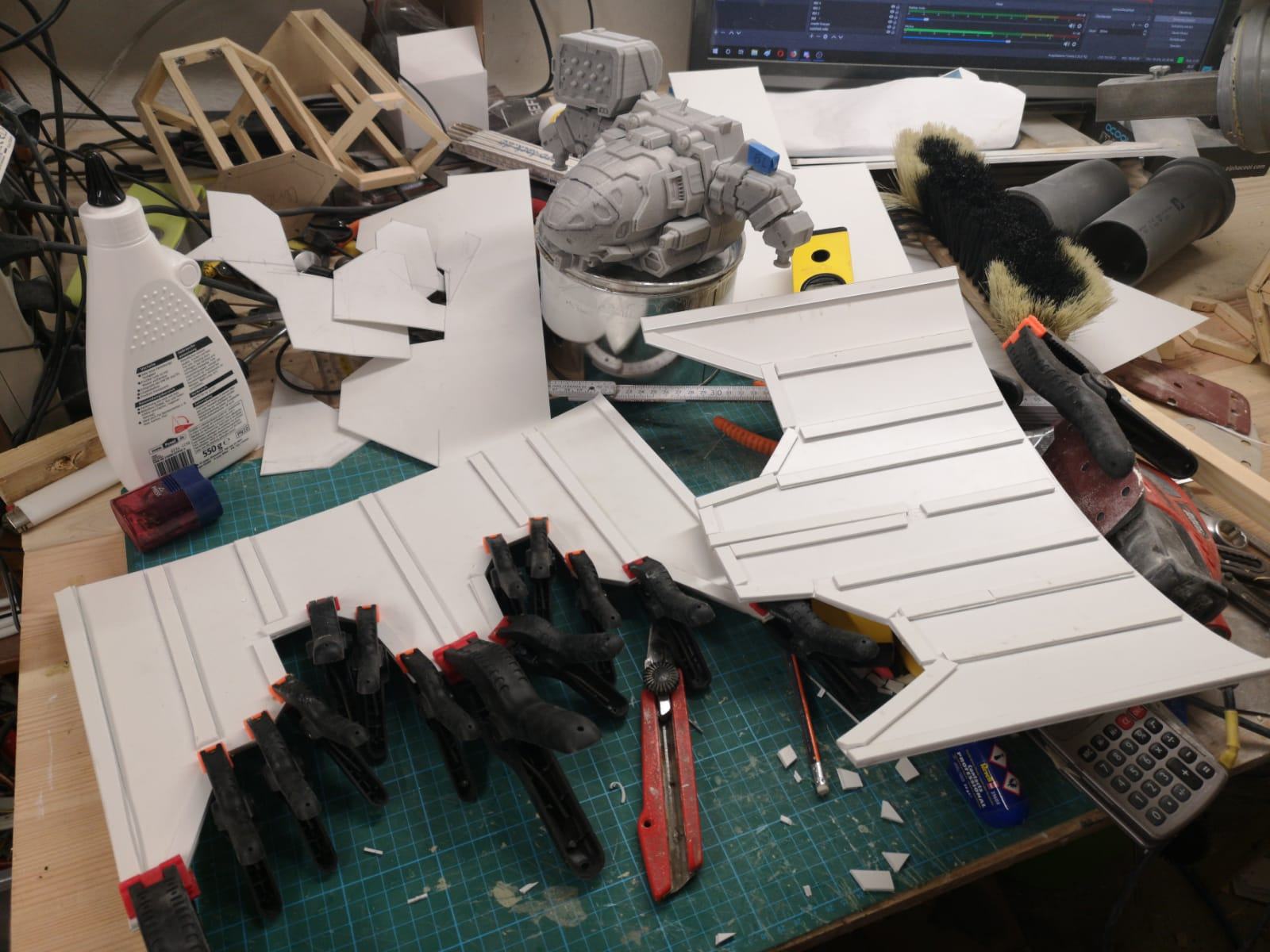

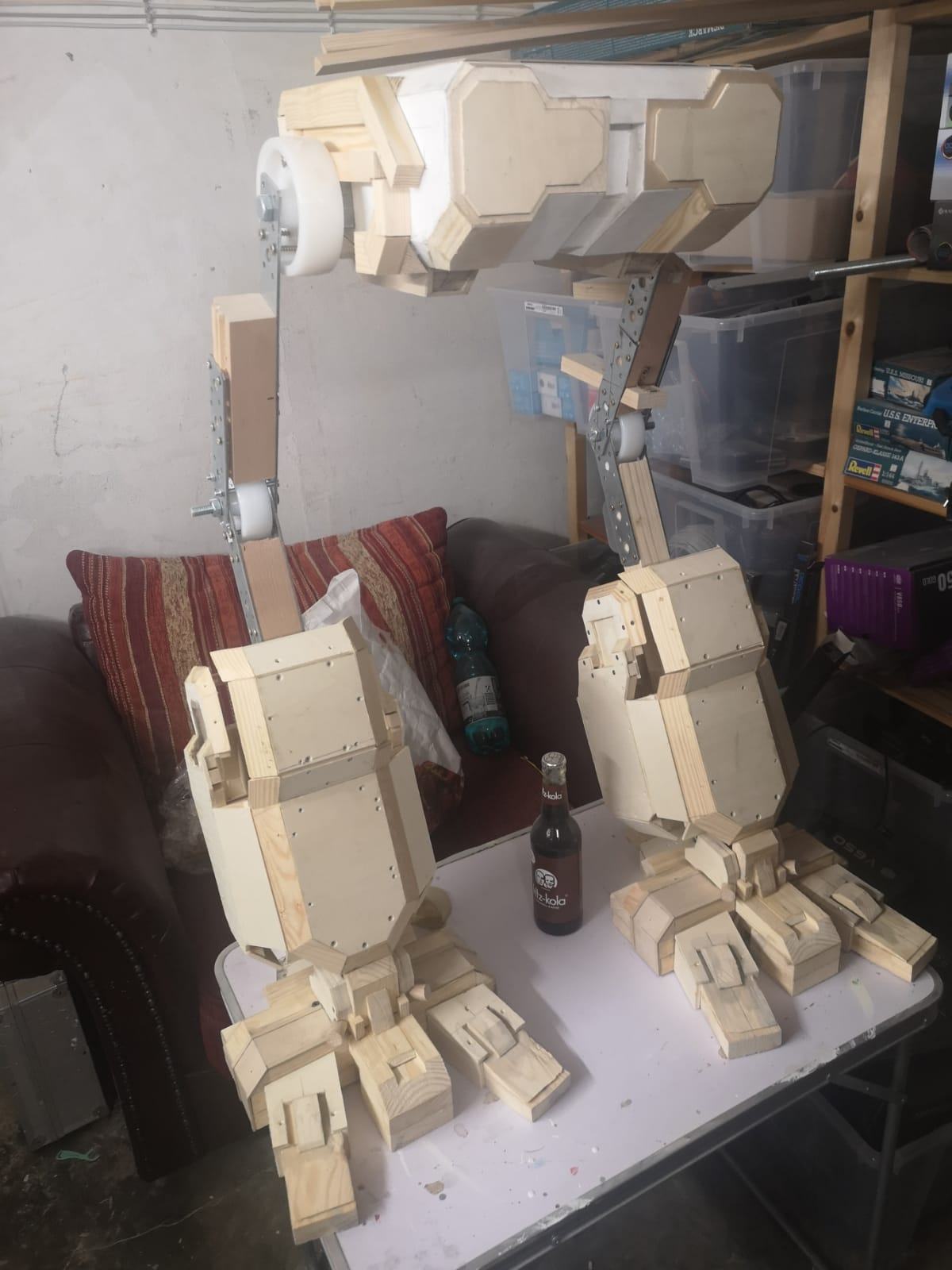

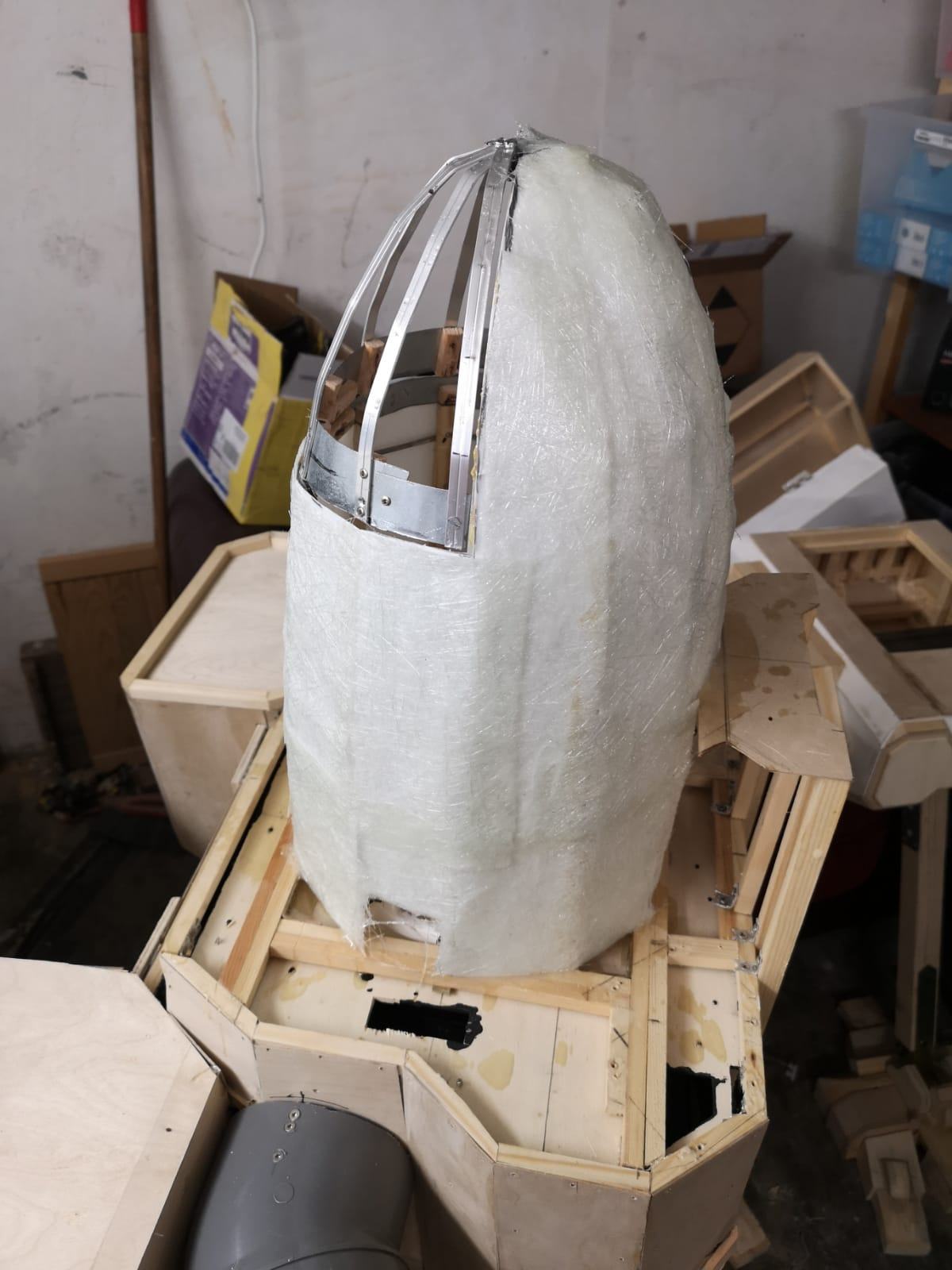

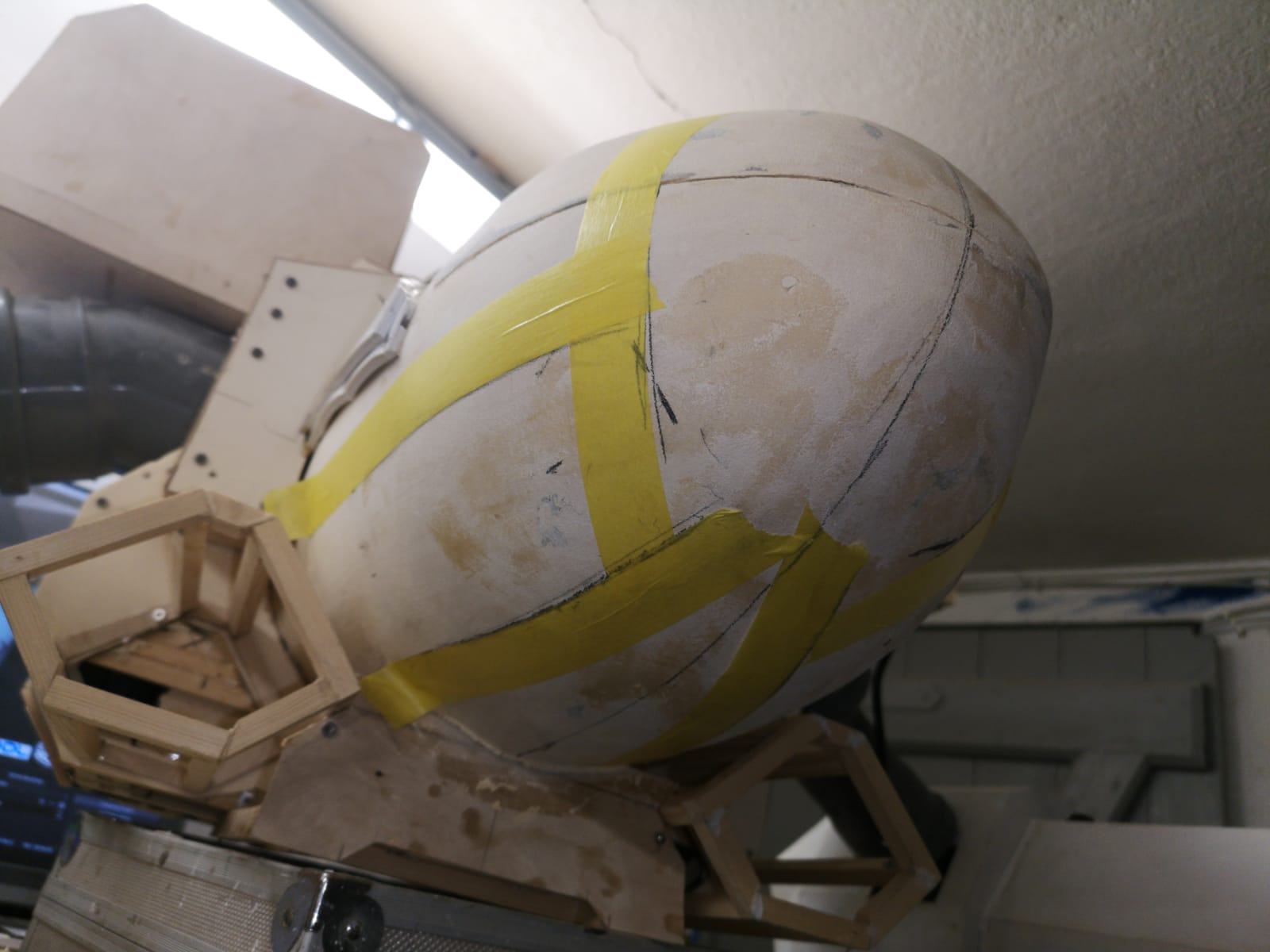

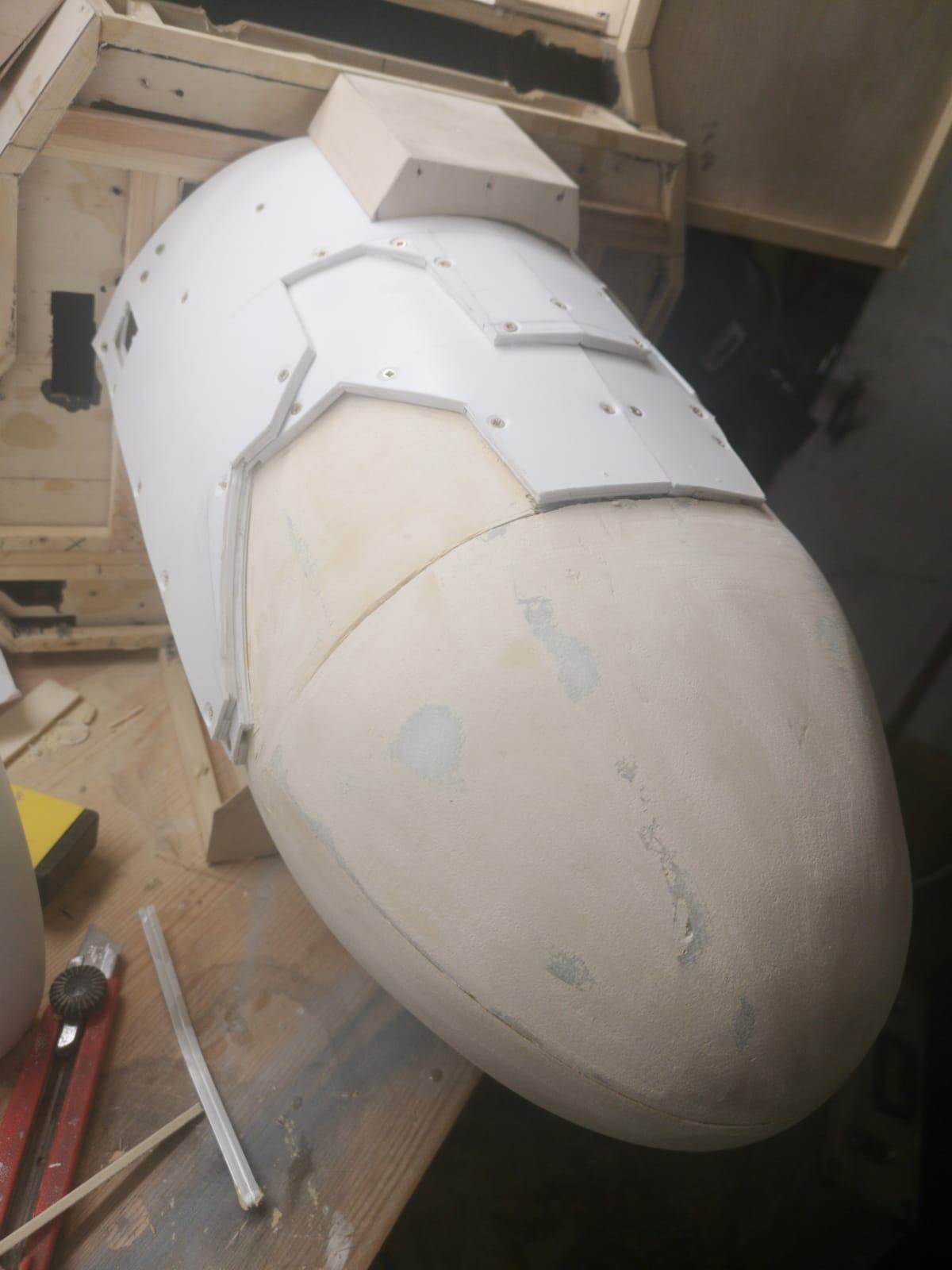

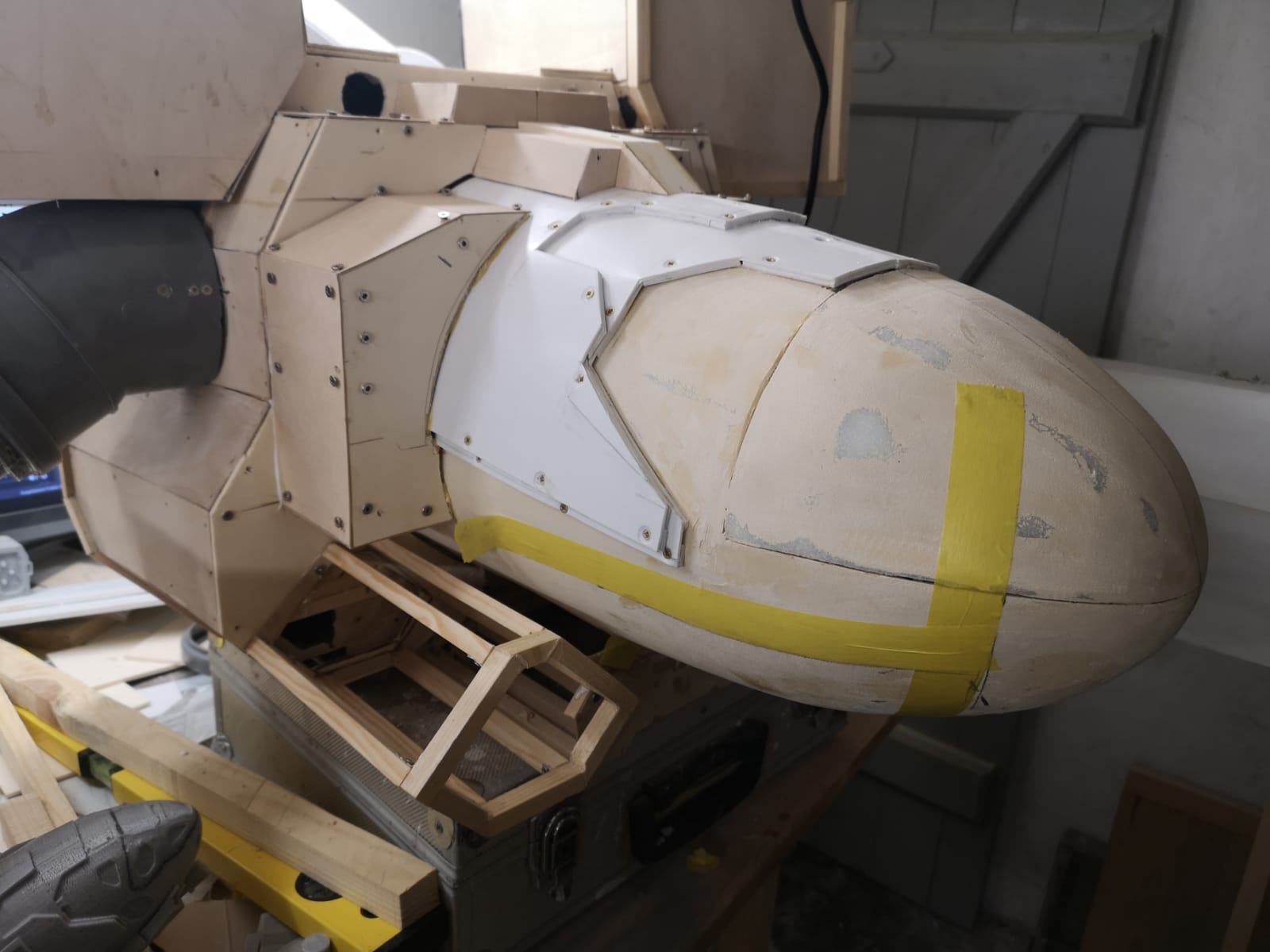

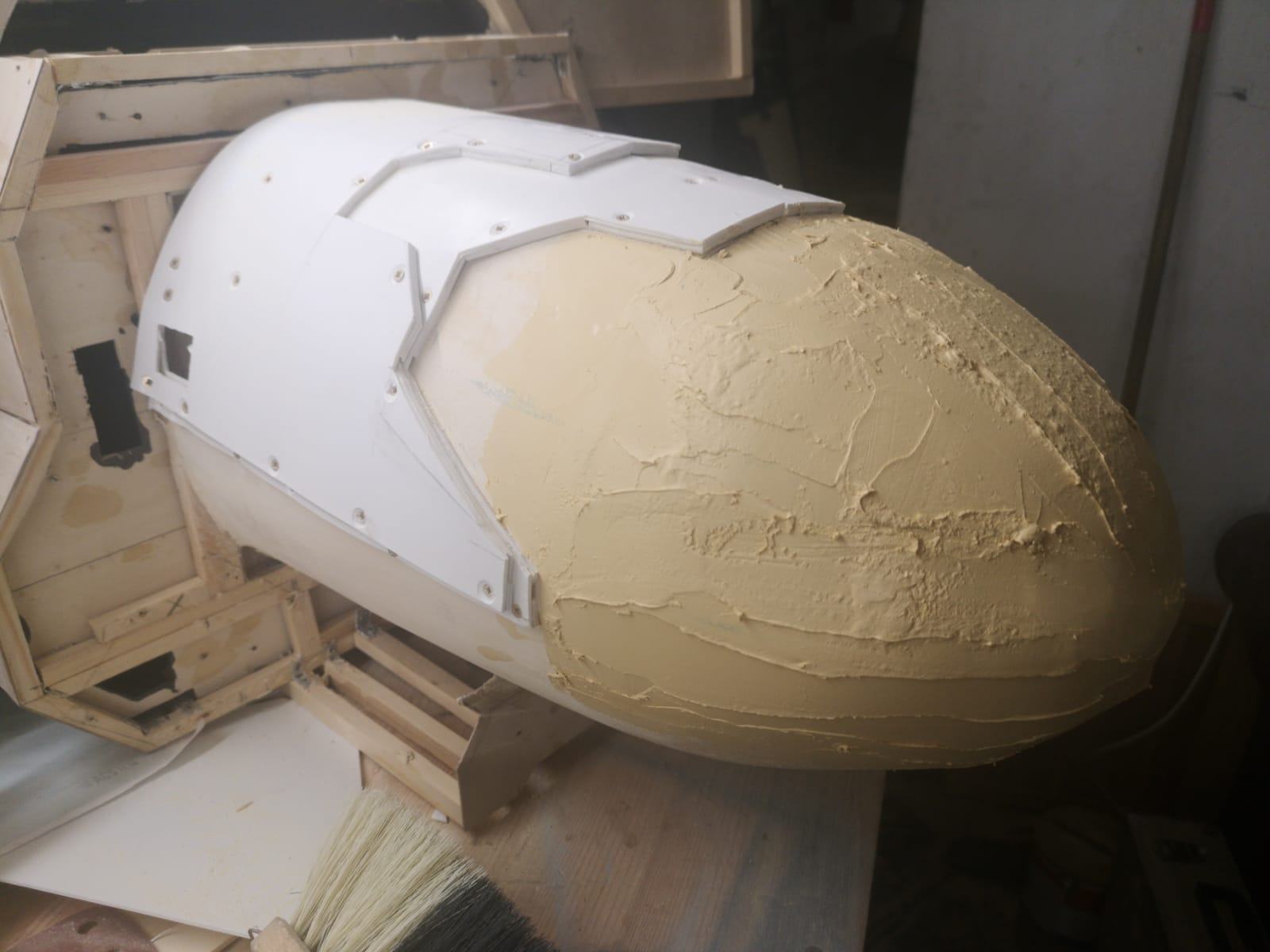

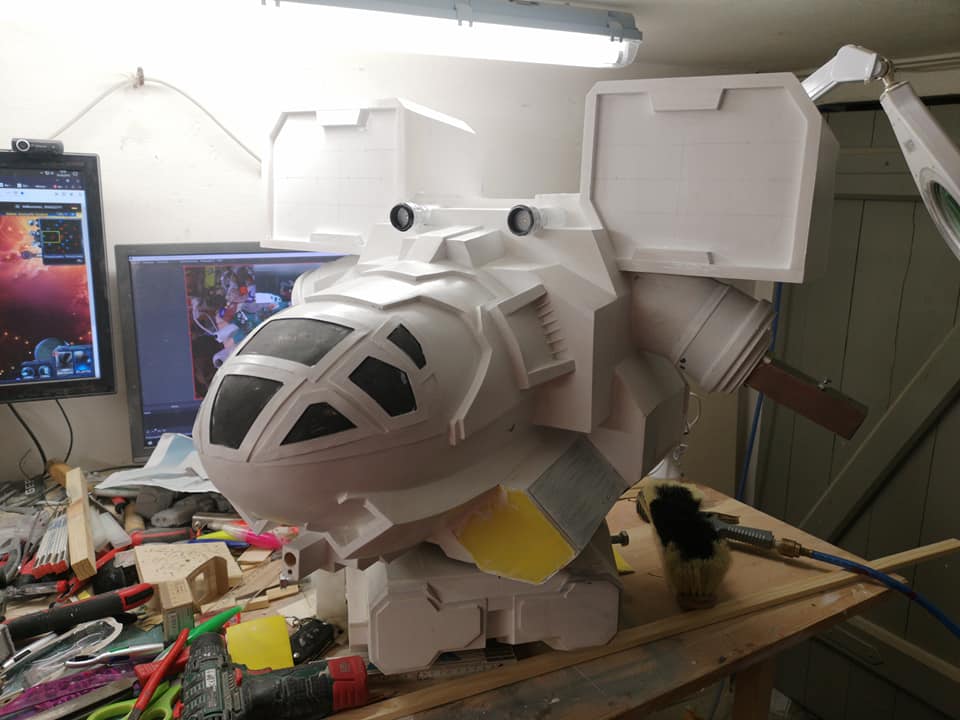

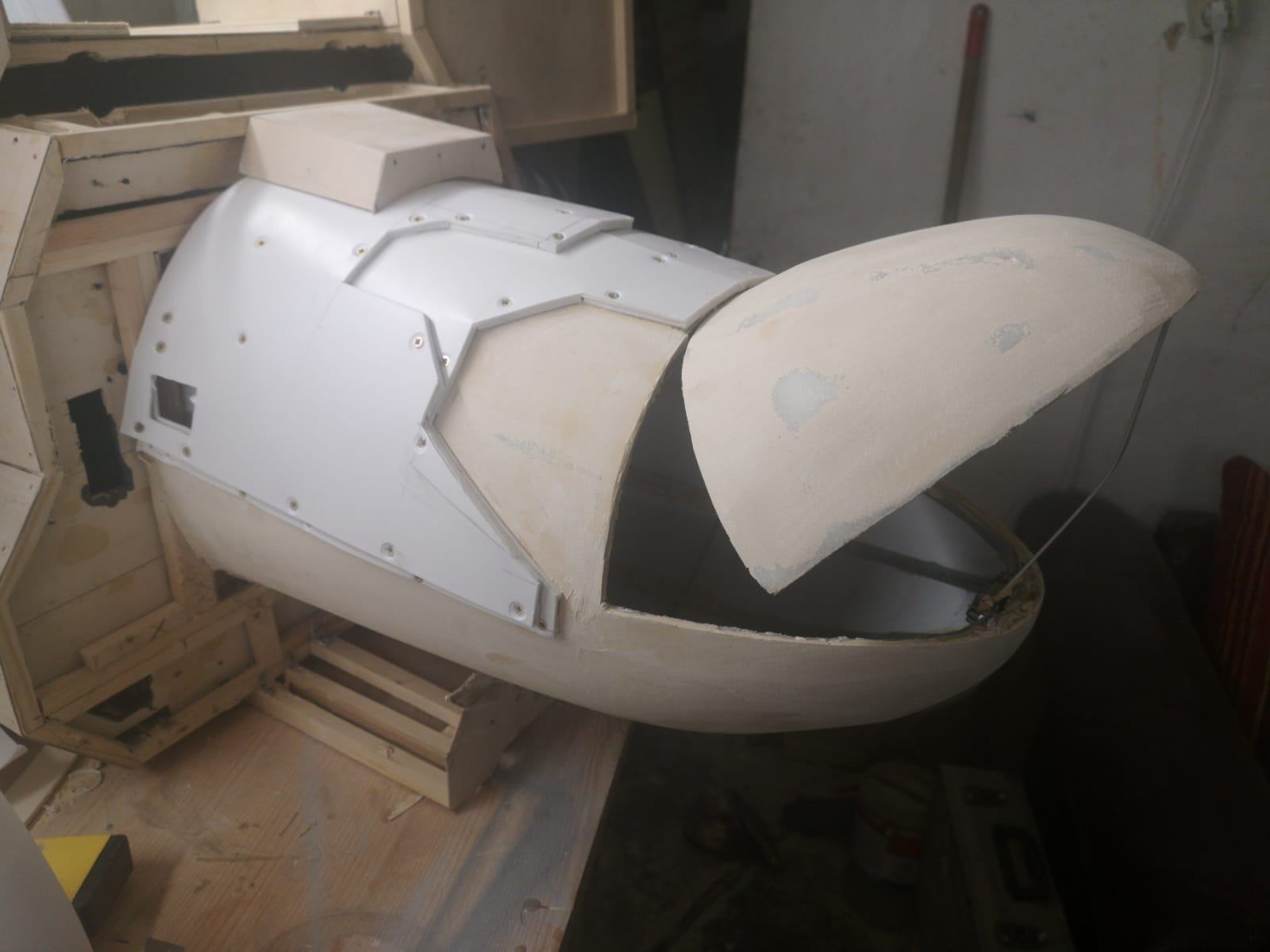

Es wurde viel 2K Spachtel verballert und der Kopf ist endlich in seiner Grundform.

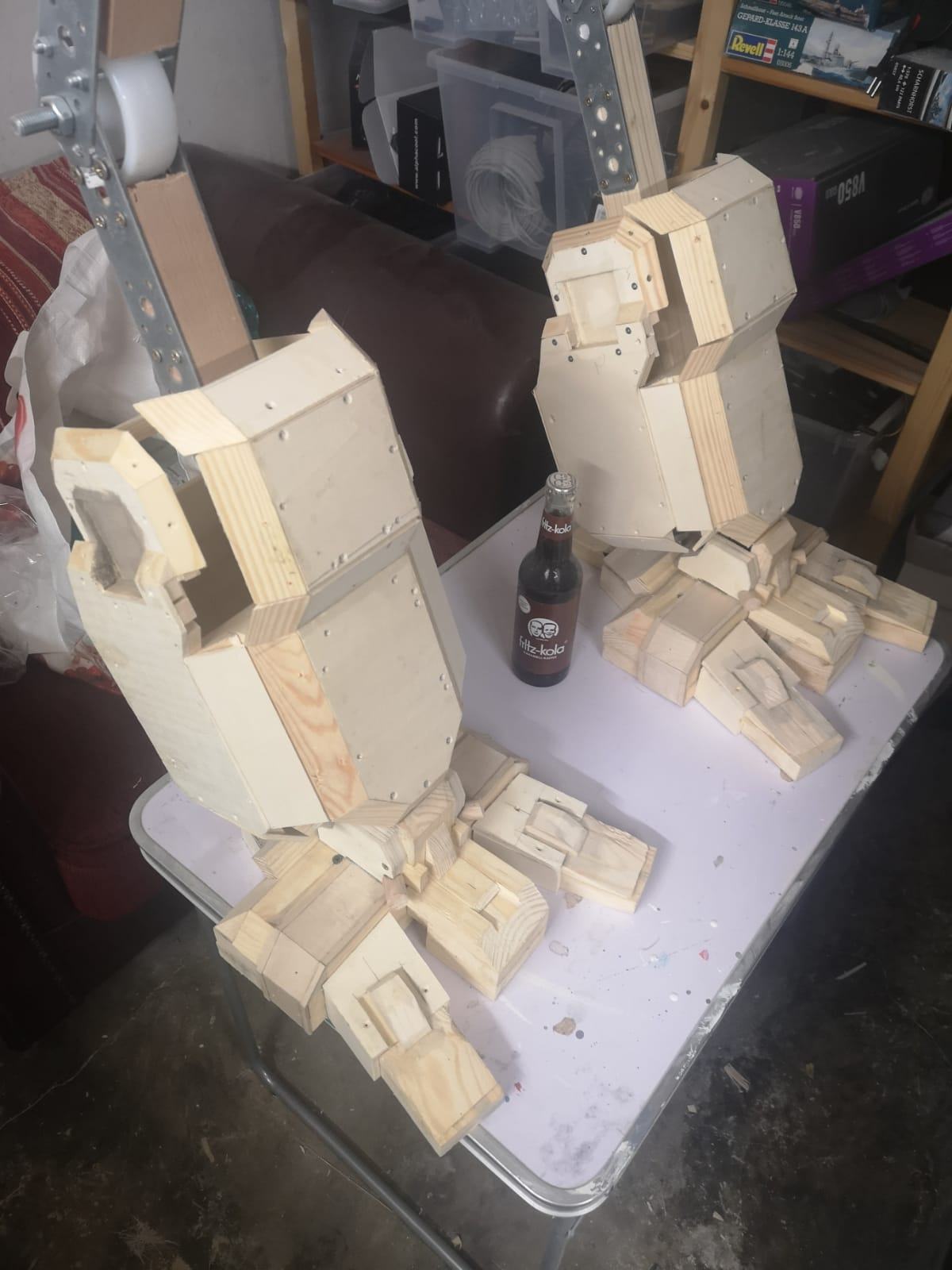

Die Nackpanzerung sitzt auch schon die ich gestern vorgefertigt habe und bei den Beinen ging es auch weiter :)
Das Baby kommt langsam in Form.


Anhänge

  • 200.jpg
    118,3 KB · Aufrufe: 29
  • 201.jpg
    100,6 KB · Aufrufe: 30
  • 202.jpg
    81,3 KB · Aufrufe: 28
  • 203.jpg
    95,3 KB · Aufrufe: 34
  • 205.jpg
    121,8 KB · Aufrufe: 27
  • 206.jpg
    131,7 KB · Aufrufe: 29
  • 207.jpg
    133,2 KB · Aufrufe: 35
  • 199.jpg
    190,8 KB · Aufrufe: 32

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

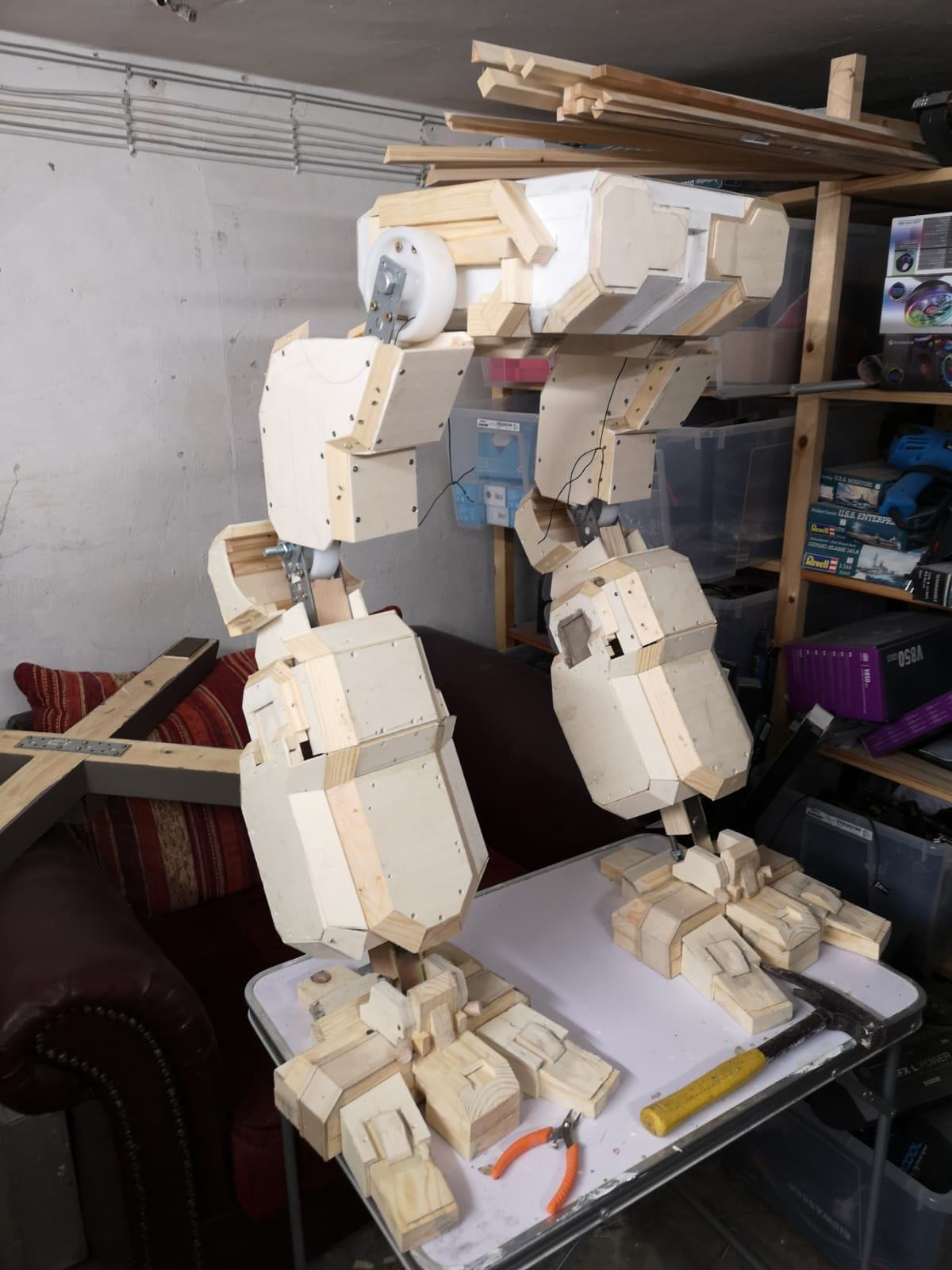

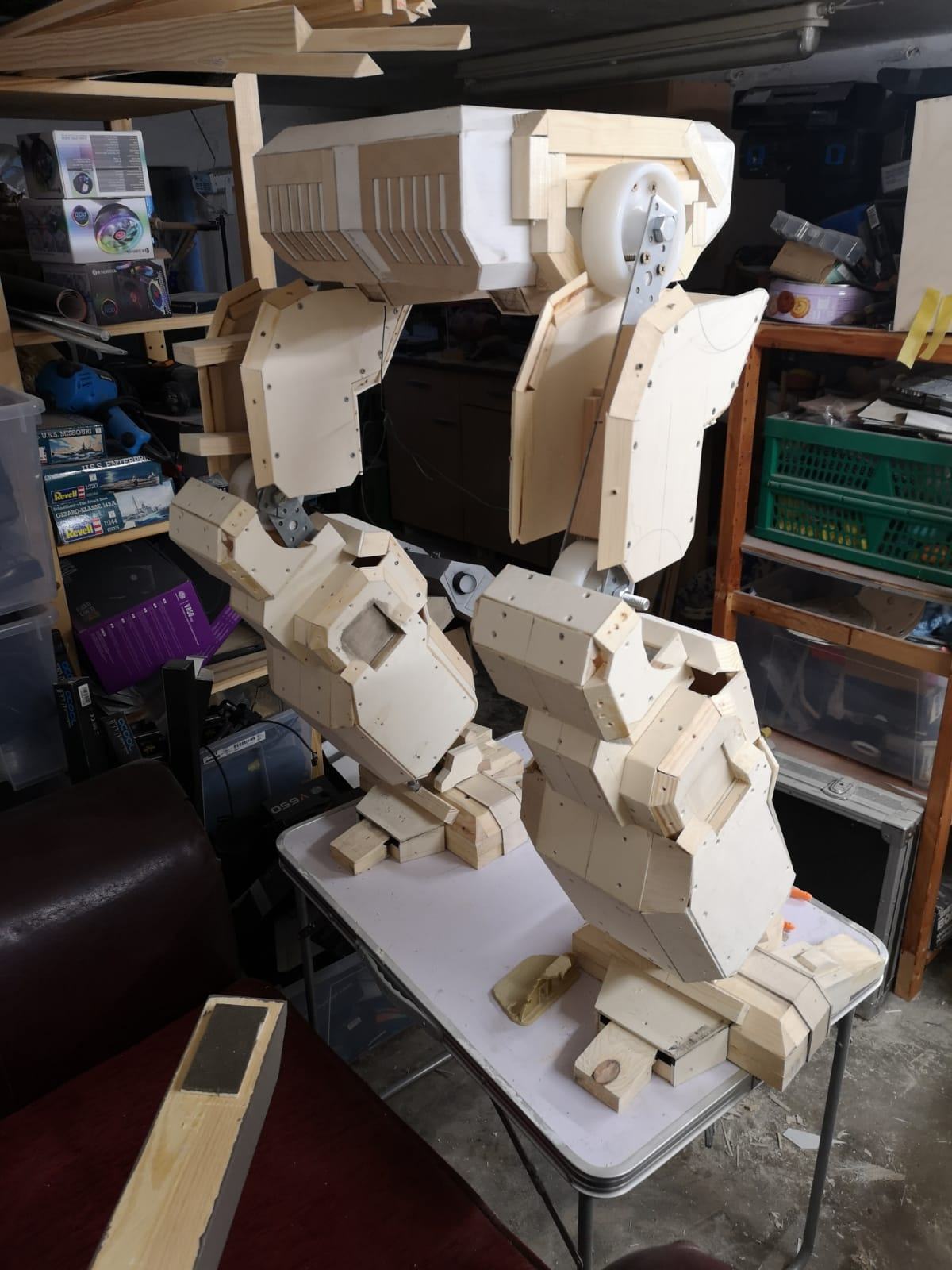

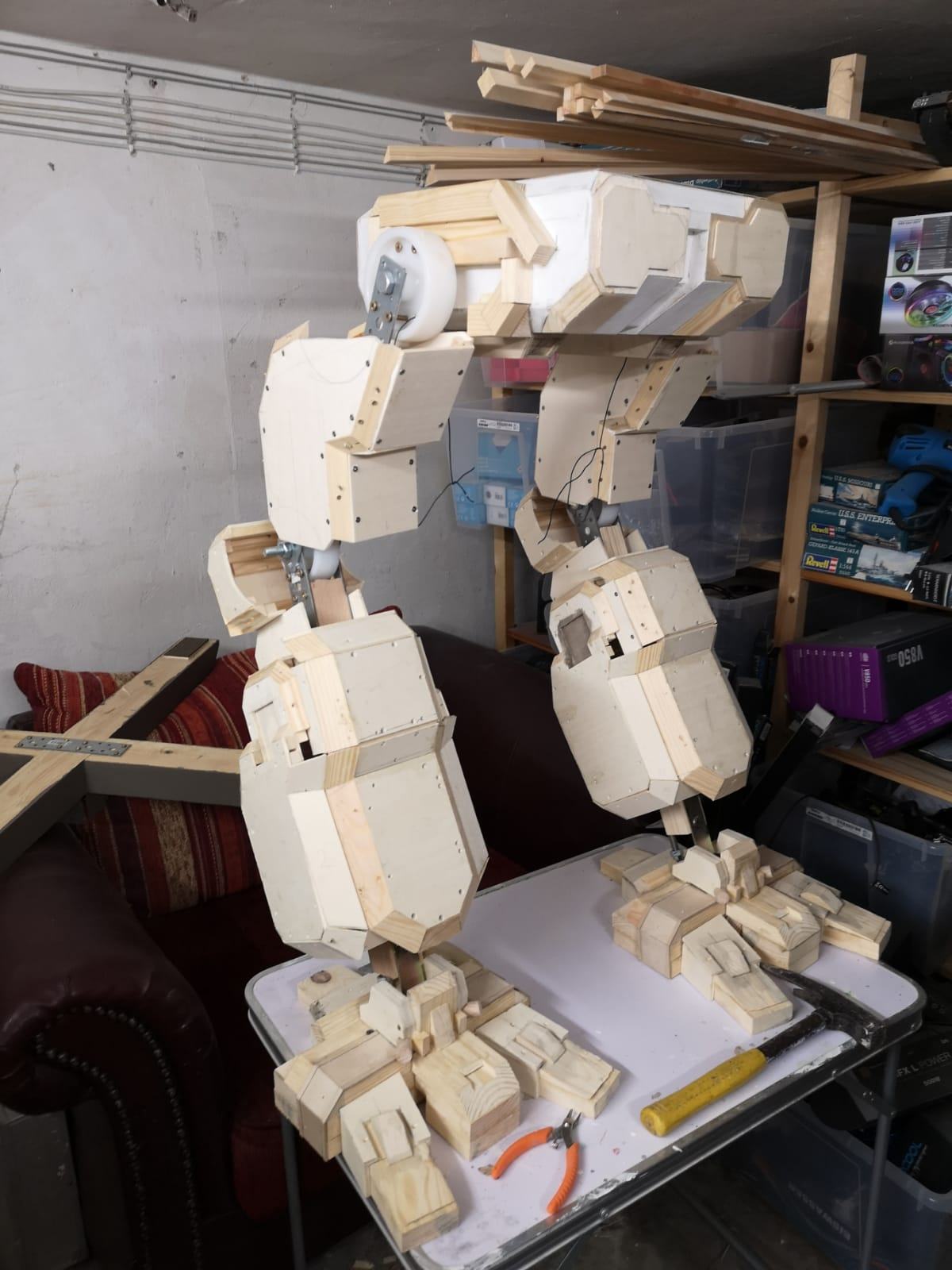

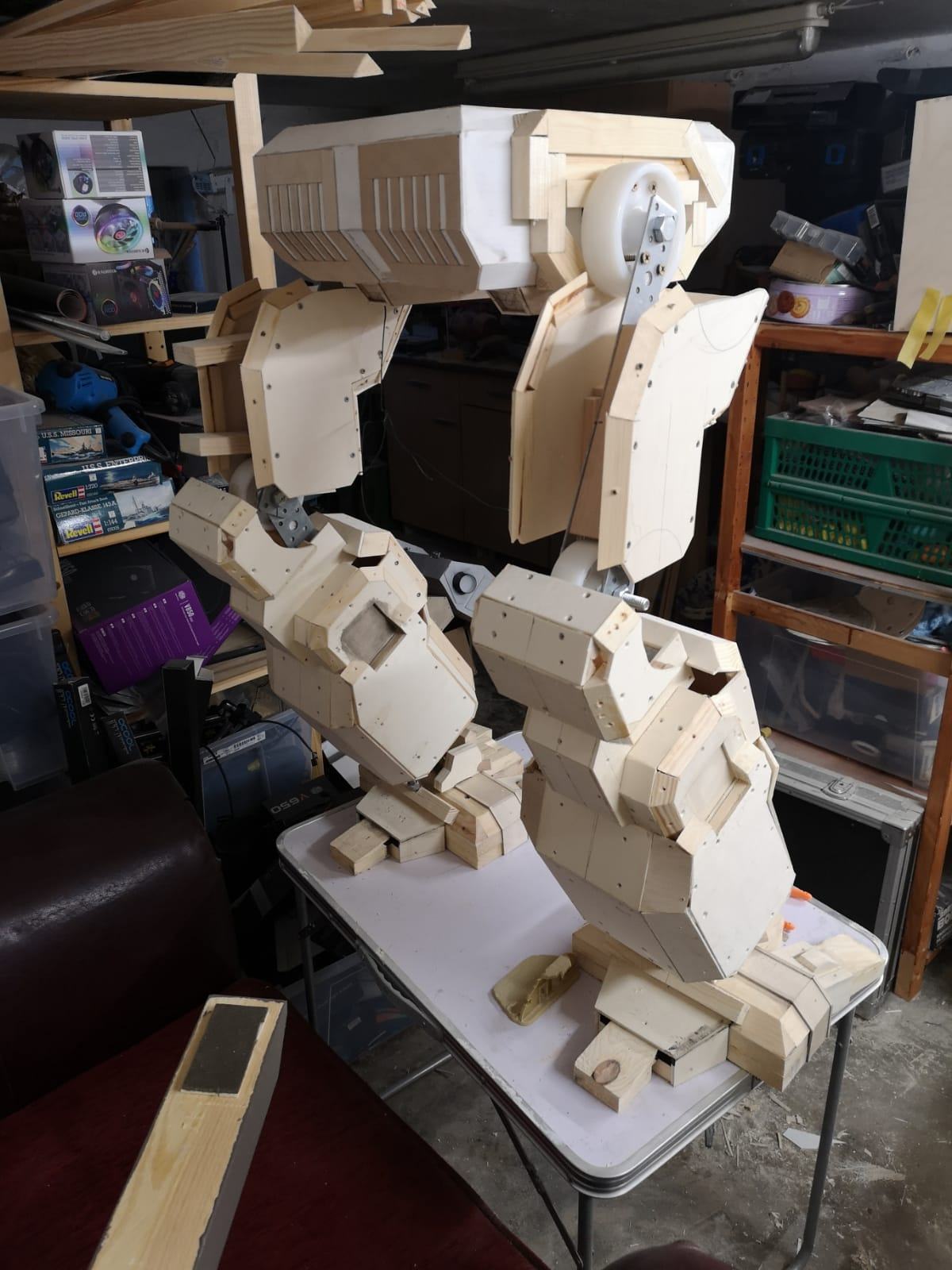

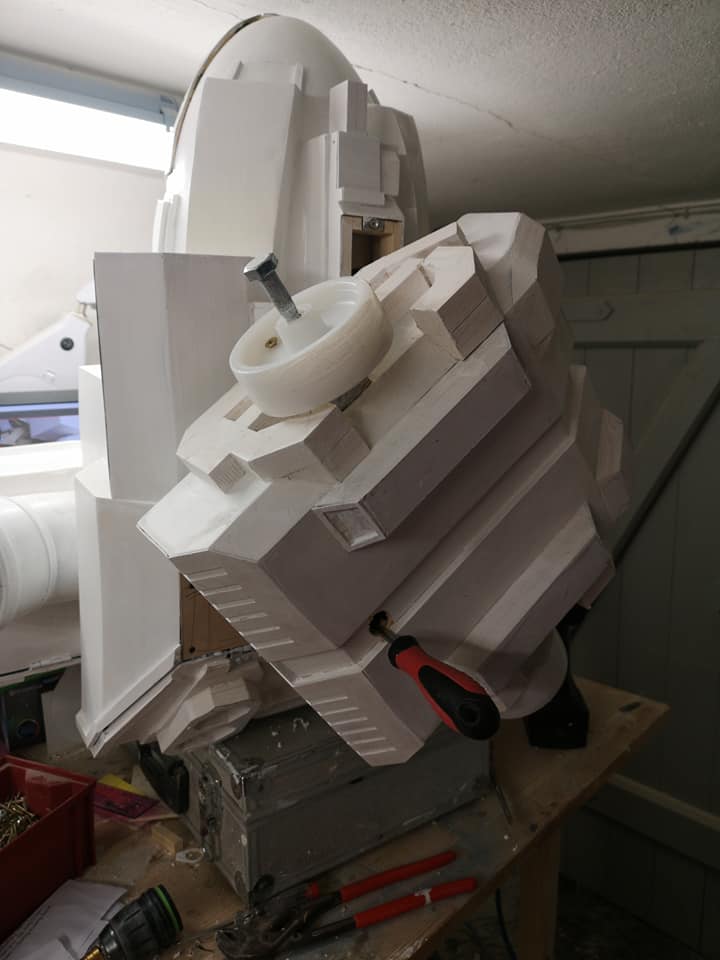

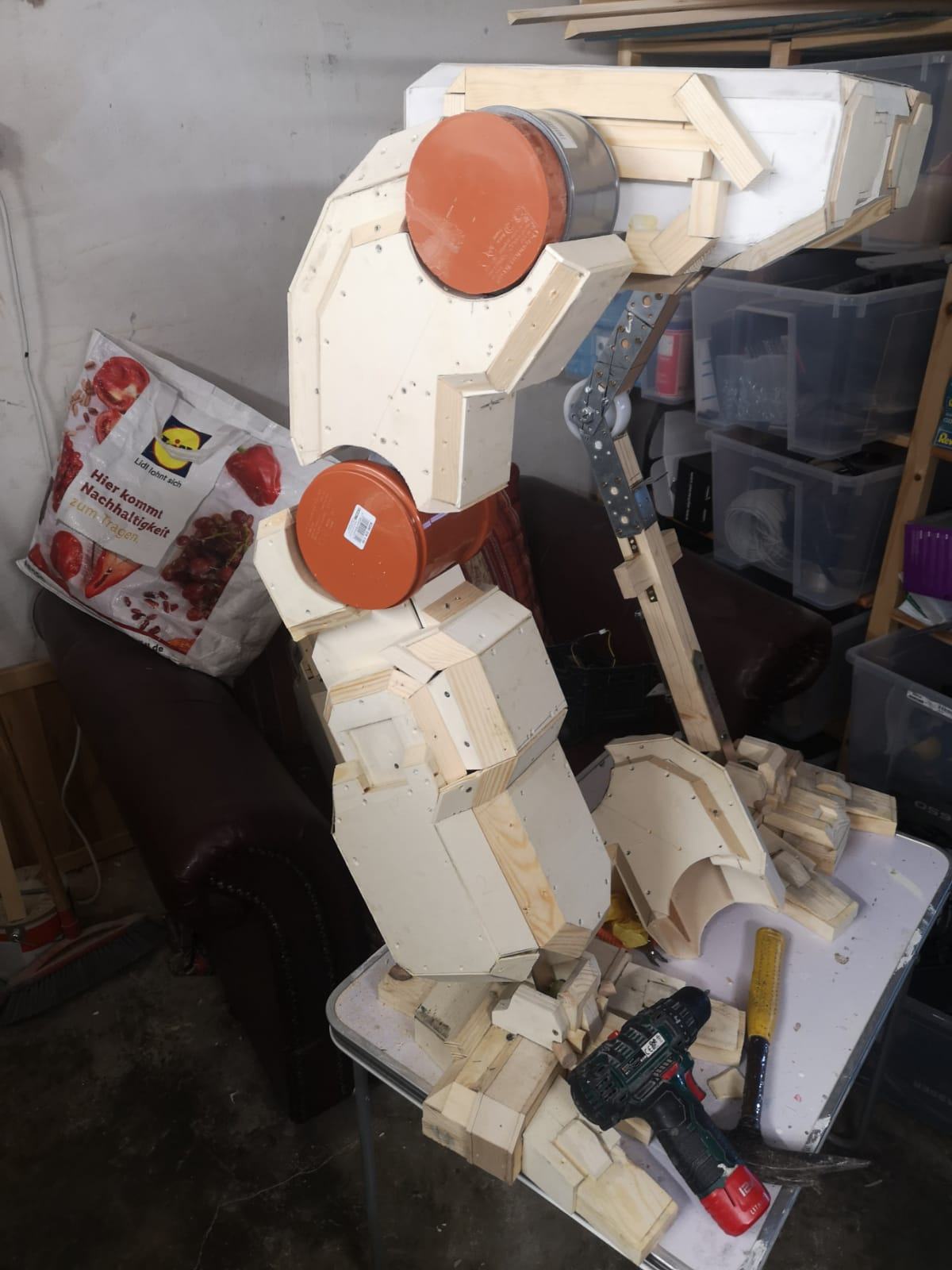

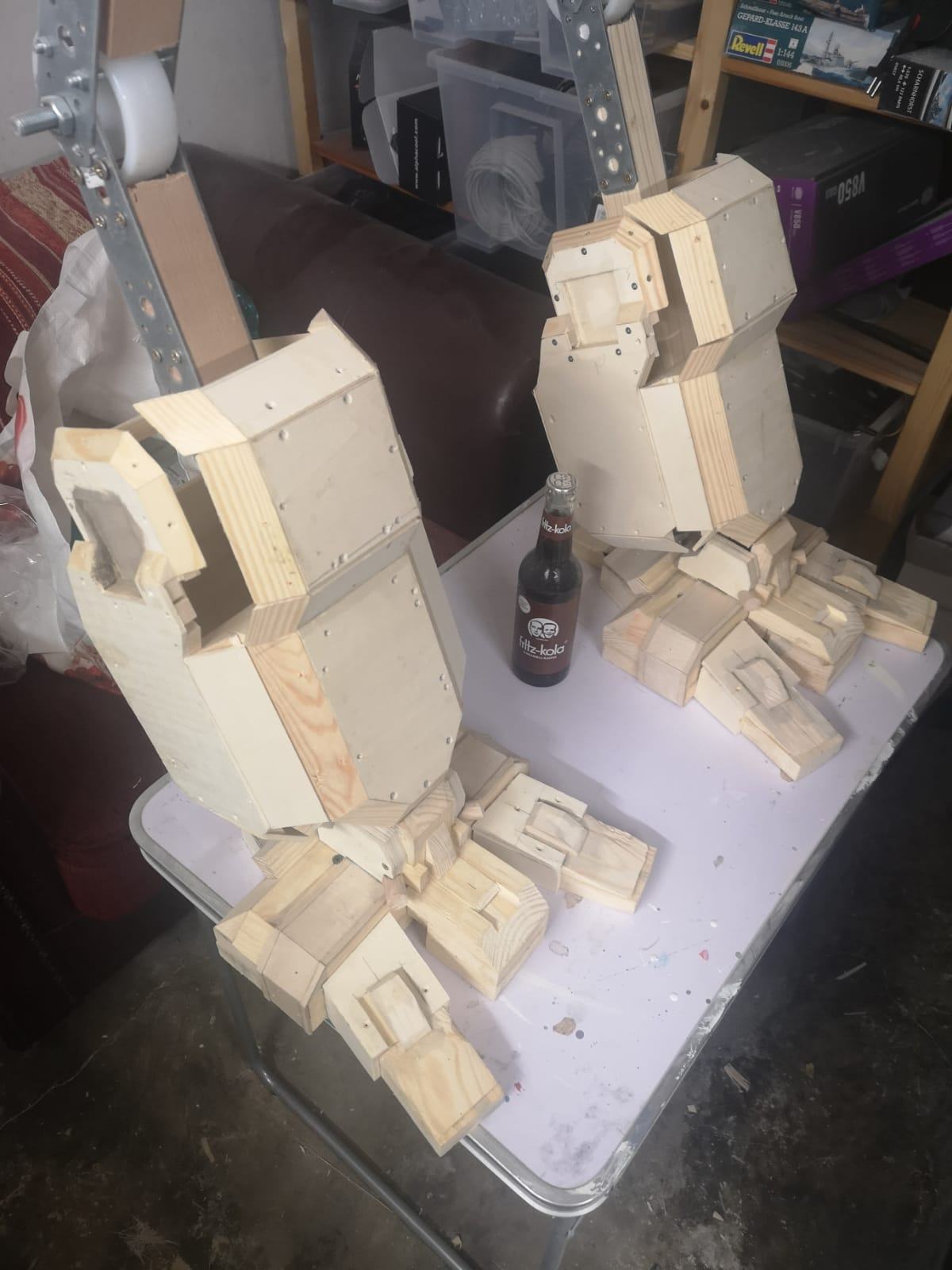

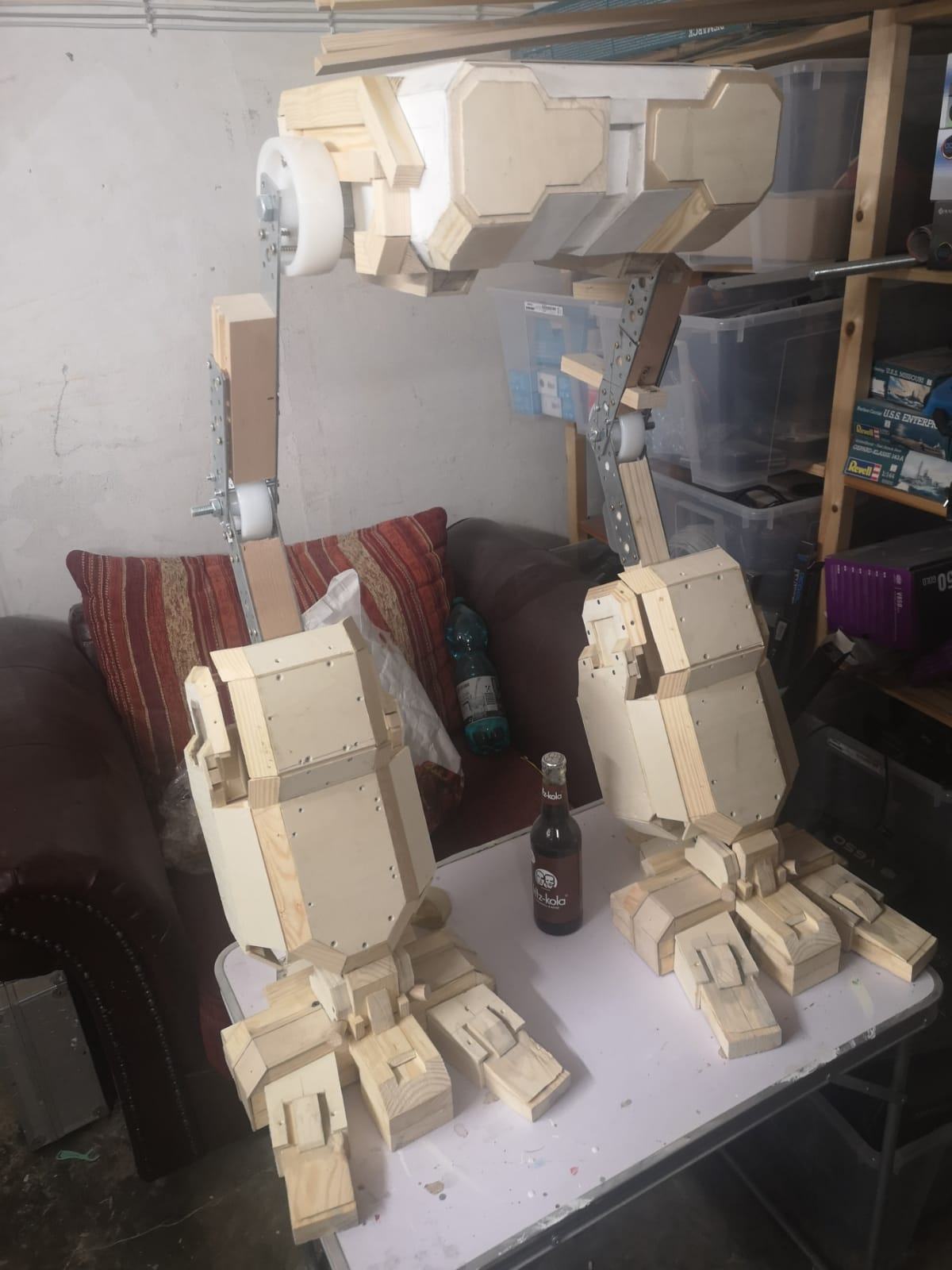

So langsam bekommt er schicke Beine :)


Anhänge

  • 211.jpg
    154,2 KB · Aufrufe: 43
  • 212.jpg
    176,5 KB · Aufrufe: 36

PC User

Semiprofi
Mitglied seit
13.08.2017
Beiträge
625
WoW was für eine Idee und die Umsetzung!!! Bin selber MW Fan aber sowas ist schon EXTRA Klasse ! Weiter so !! Harry

PS rechts und links in die Arme einen grünen Laserpointer.........

Zuletzt bearbeitet:

DARK ALIEN

Enthusiast
Mitglied seit
11.08.2011
Beiträge
3.167
Voll der Wahnsinn :eek:.

Hab schon ab und an mal reingekuckt, so langsam nimmt es echt Formen an.


ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

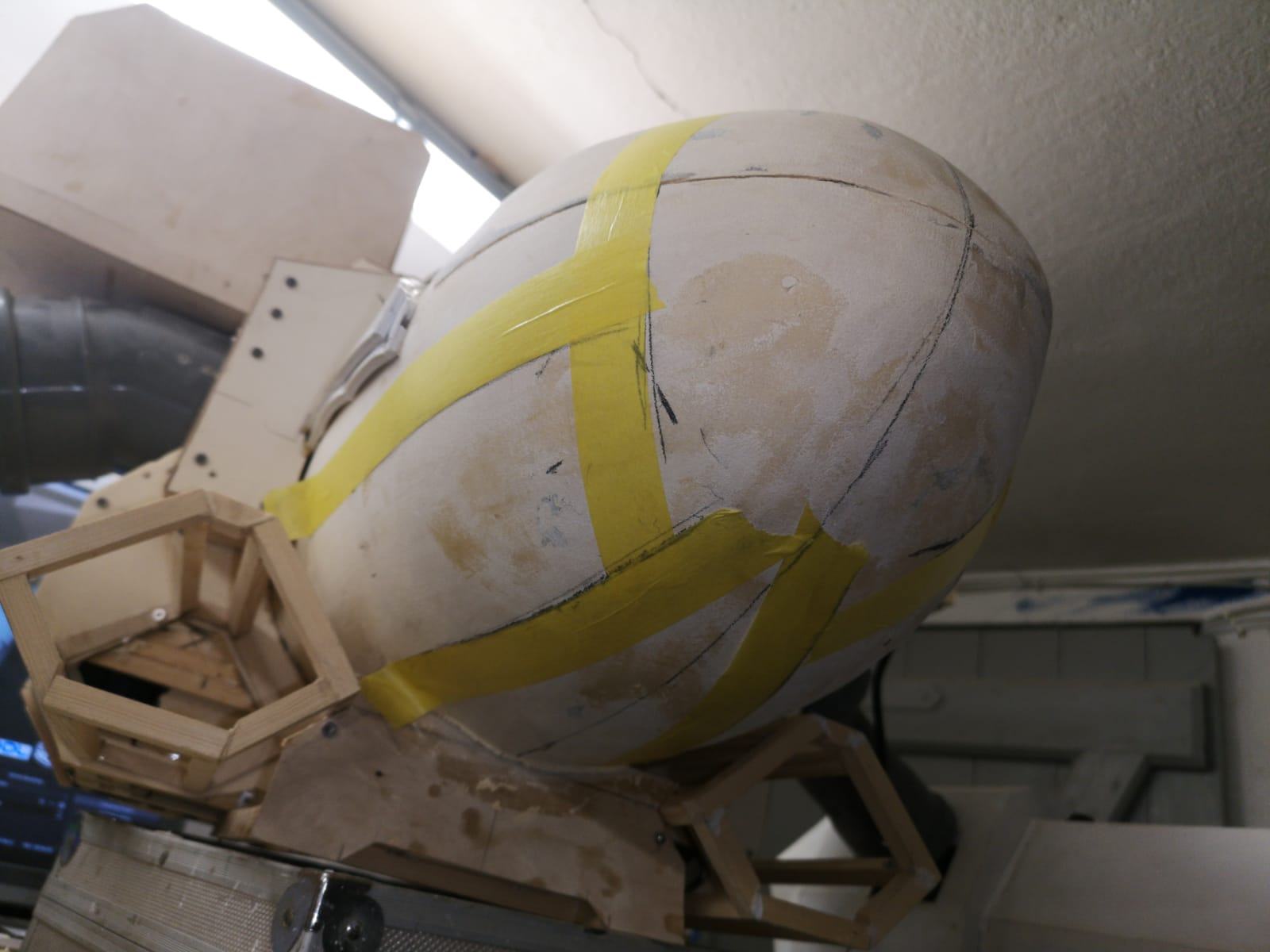

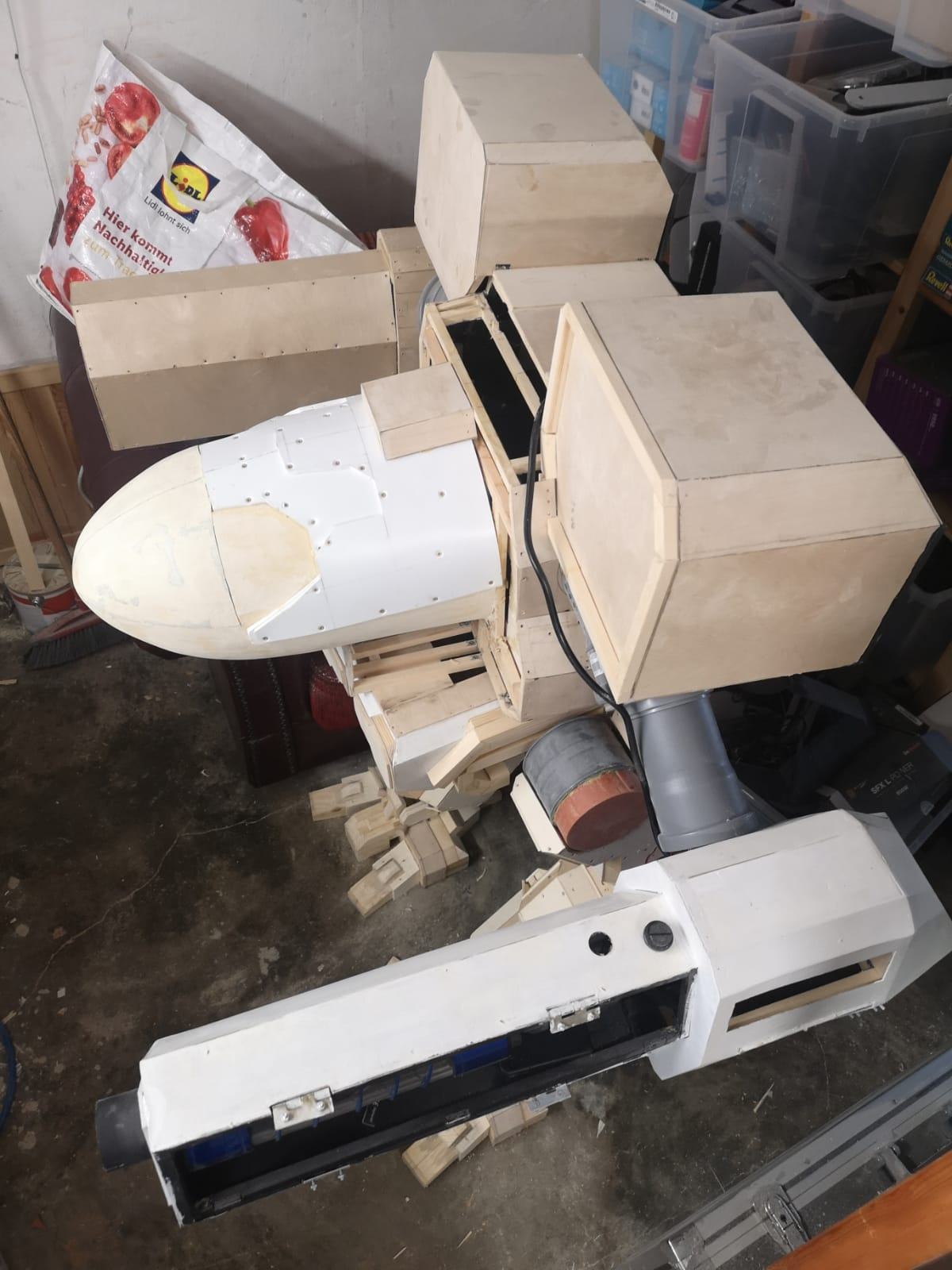

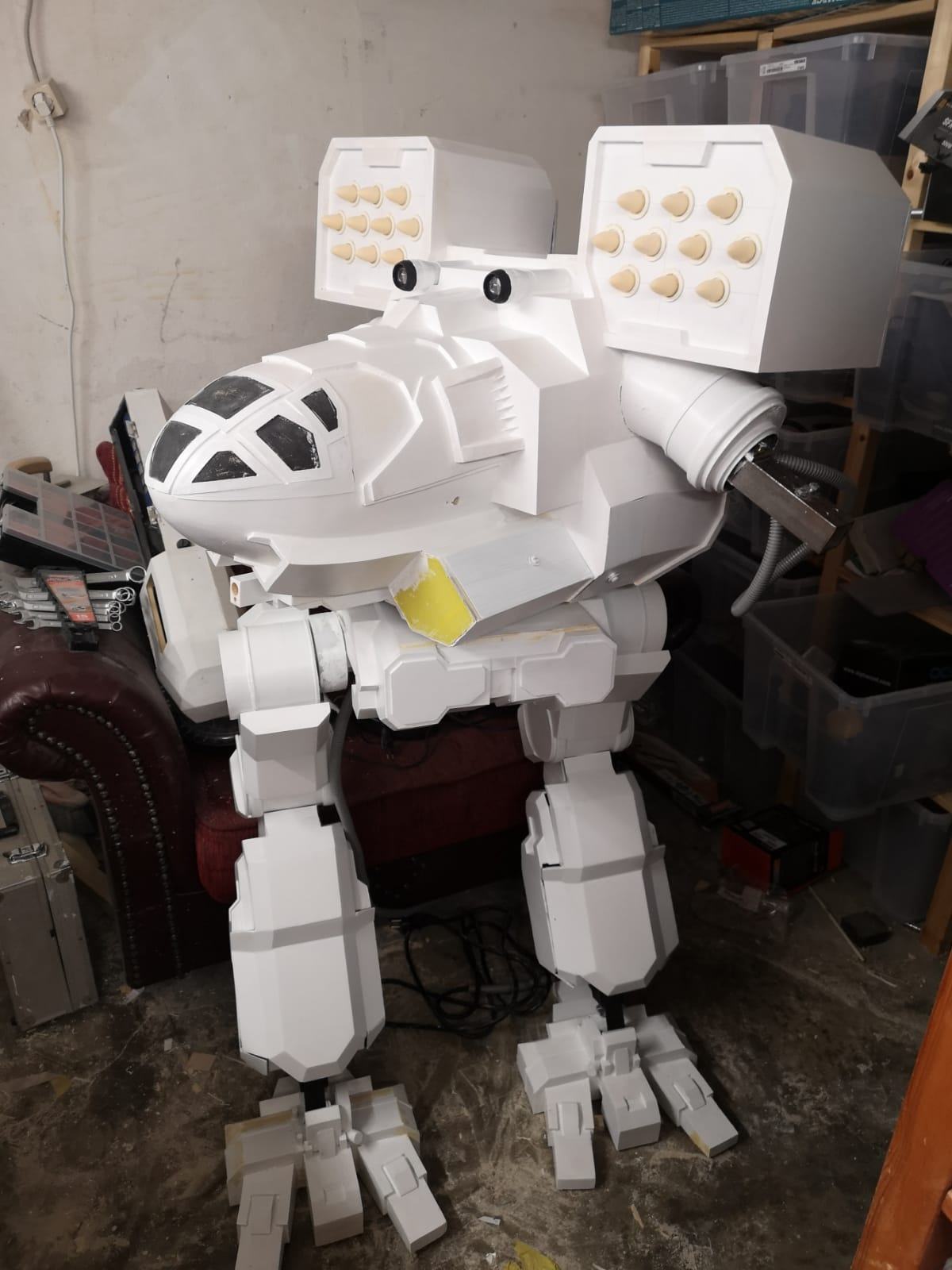

Heute bin ich ein ordentliches Stück weiter gekommen.


Anhänge

  • 216.jpg
    143,7 KB · Aufrufe: 29
  • 217.jpg
    152,6 KB · Aufrufe: 25
  • 221.jpg
    151,1 KB · Aufrufe: 28
  • 222.jpg
    131,1 KB · Aufrufe: 25
  • 223.jpg
    107,5 KB · Aufrufe: 25
  • 224.jpg
    97,6 KB · Aufrufe: 23

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

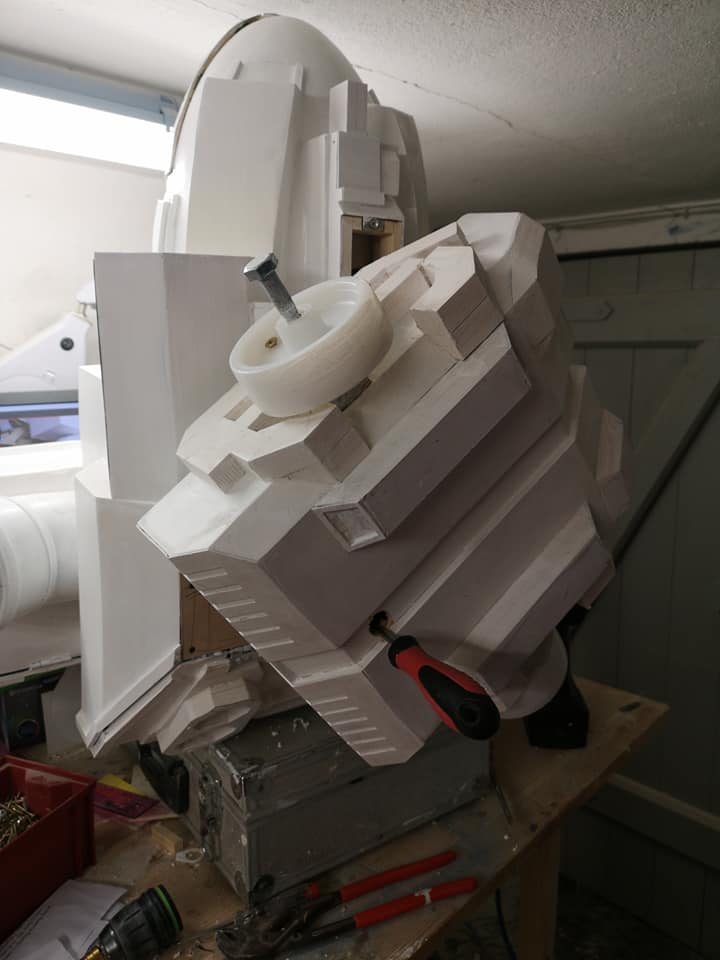

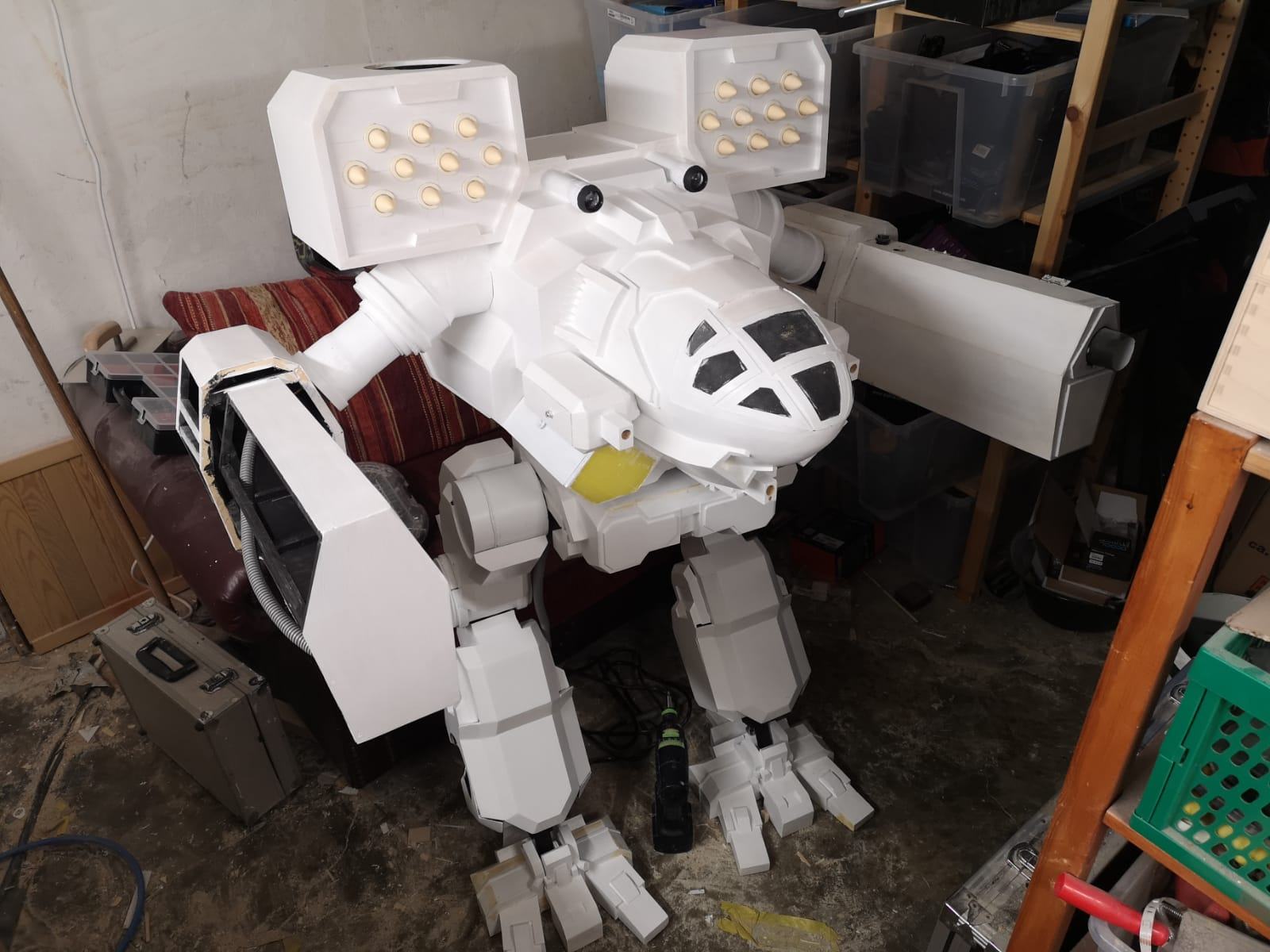

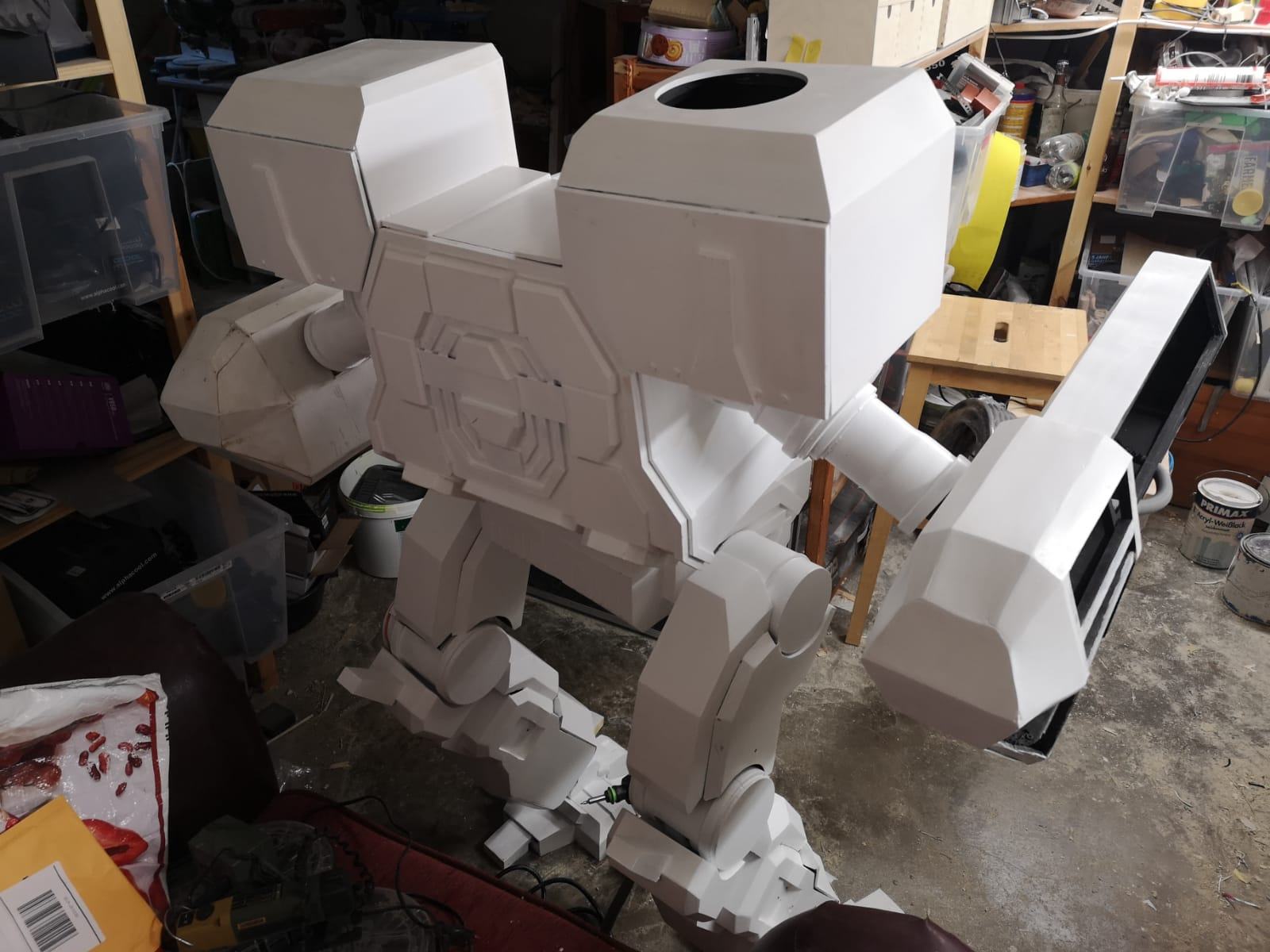

Heute ist so einiges gekommen das wichtig war und es wurden noch mehr Details fertig gemacht.

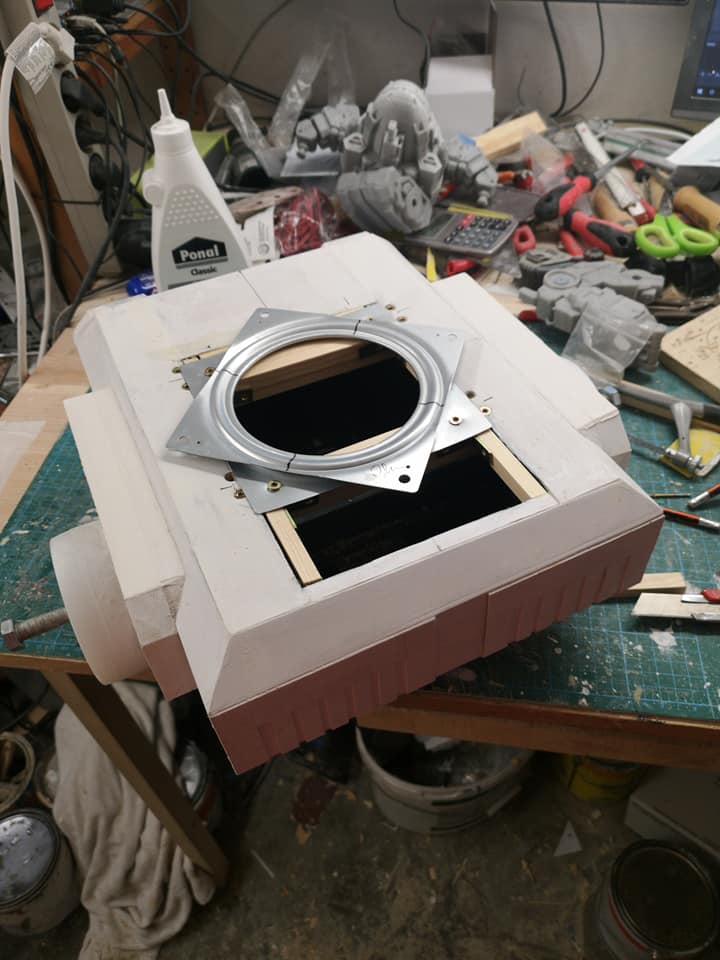

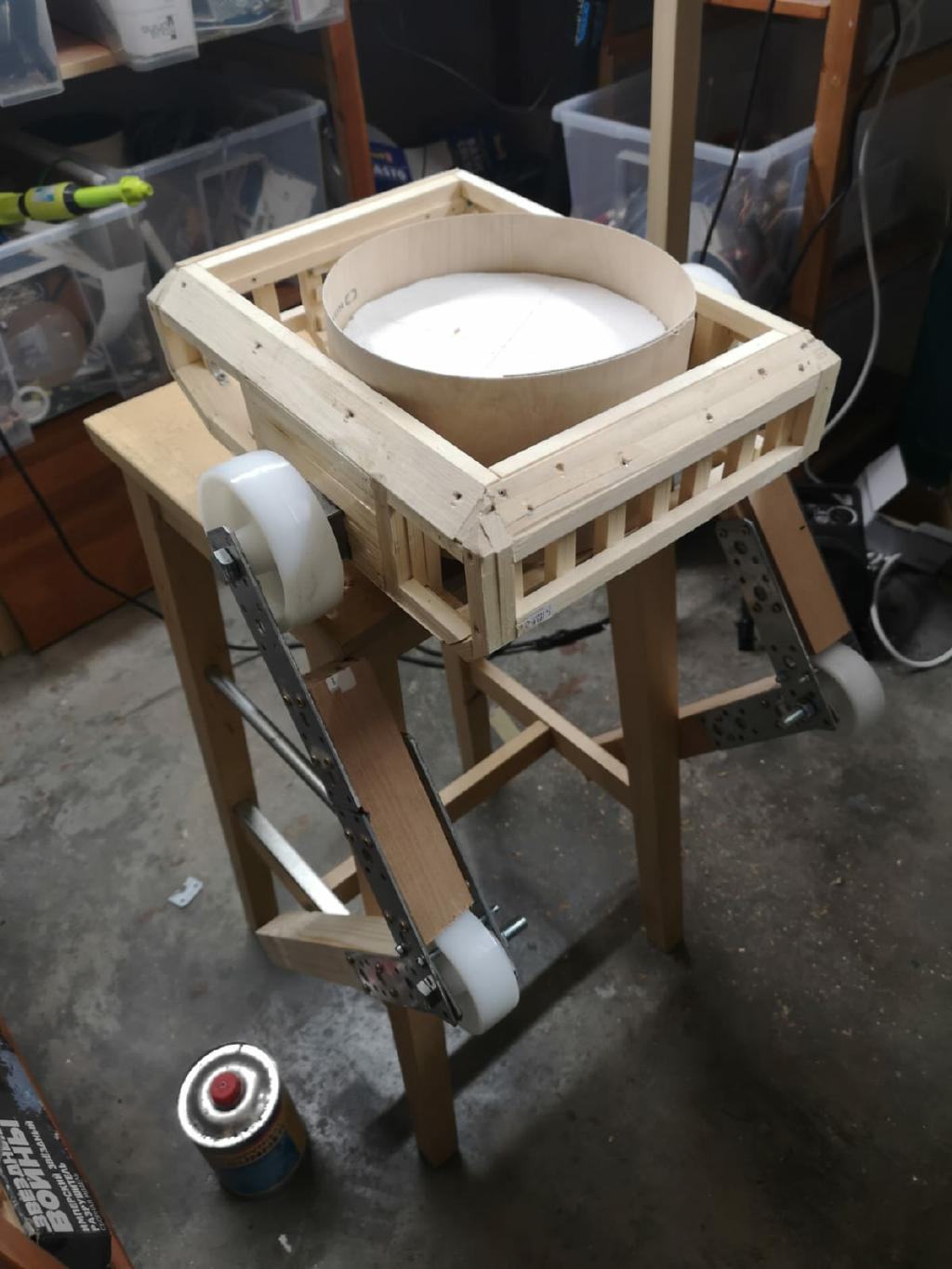

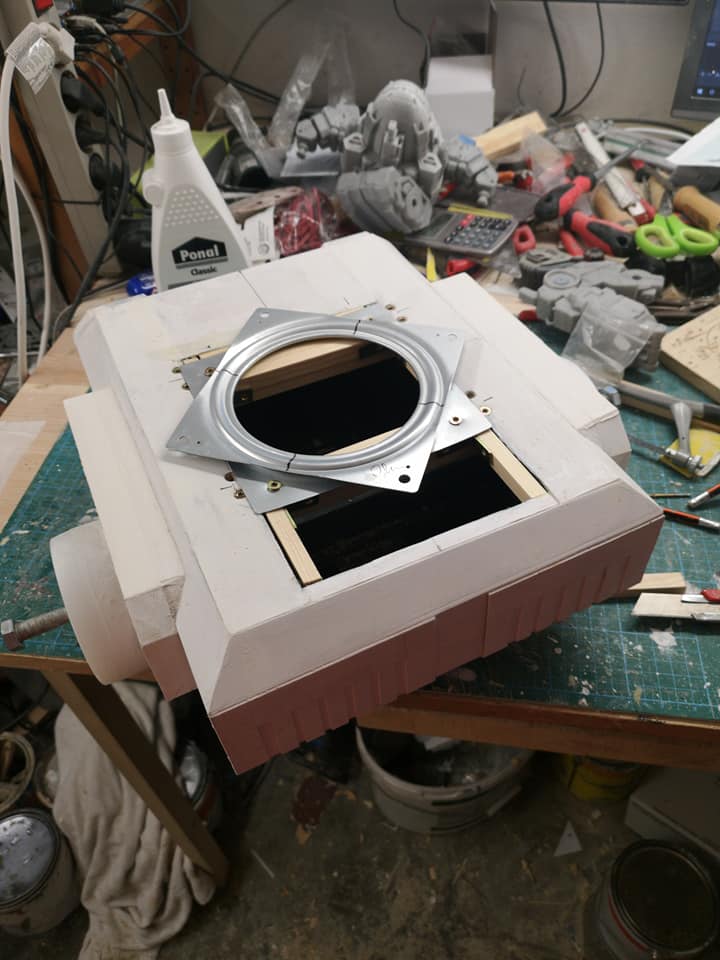

Auch die Lampen sind verkabelt. Hochzeit war auch und endlich ist er drehbar.
Raketenspitzen habe ich keine gefunden also habe ich mit eine geschliffen in Giessilikon getan und die vervielfältigen ich jetzt mit Resin.
Es steht ein Tarnmuster fest und nach dem der Ton nicht stimmte, habe ich auch das heuten geregelt.

https://www.facebook.com/732032523670597/videos/2211049925873503/


Anhänge

  • 243.jpg
    63,1 KB · Aufrufe: 22
  • 244.jpg
    40,3 KB · Aufrufe: 19
  • 242.jpg
    56,4 KB · Aufrufe: 28

ModellbauRD

Neuling
Thread Starter
Mitglied seit
12.05.2017
Beiträge
74

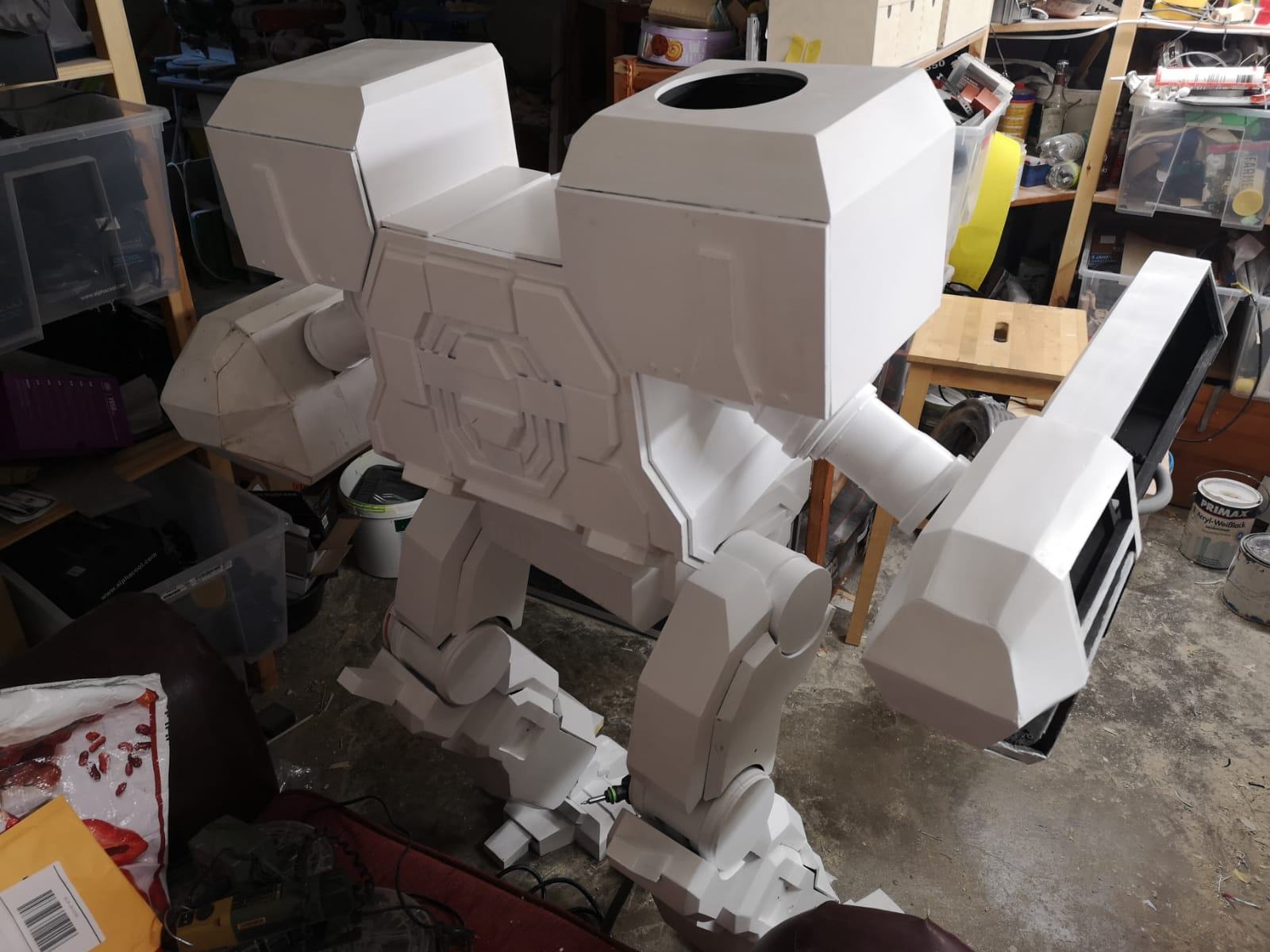

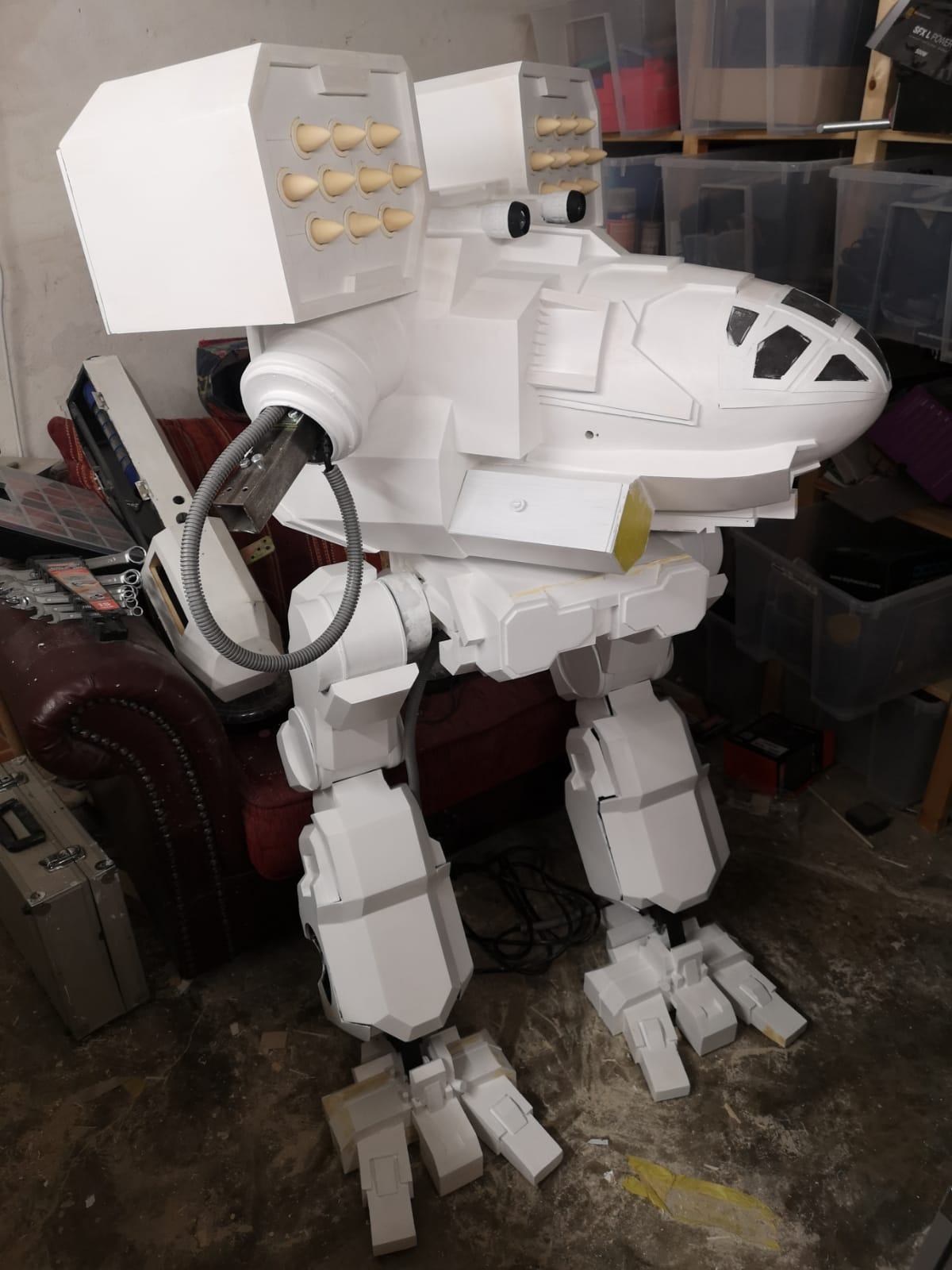

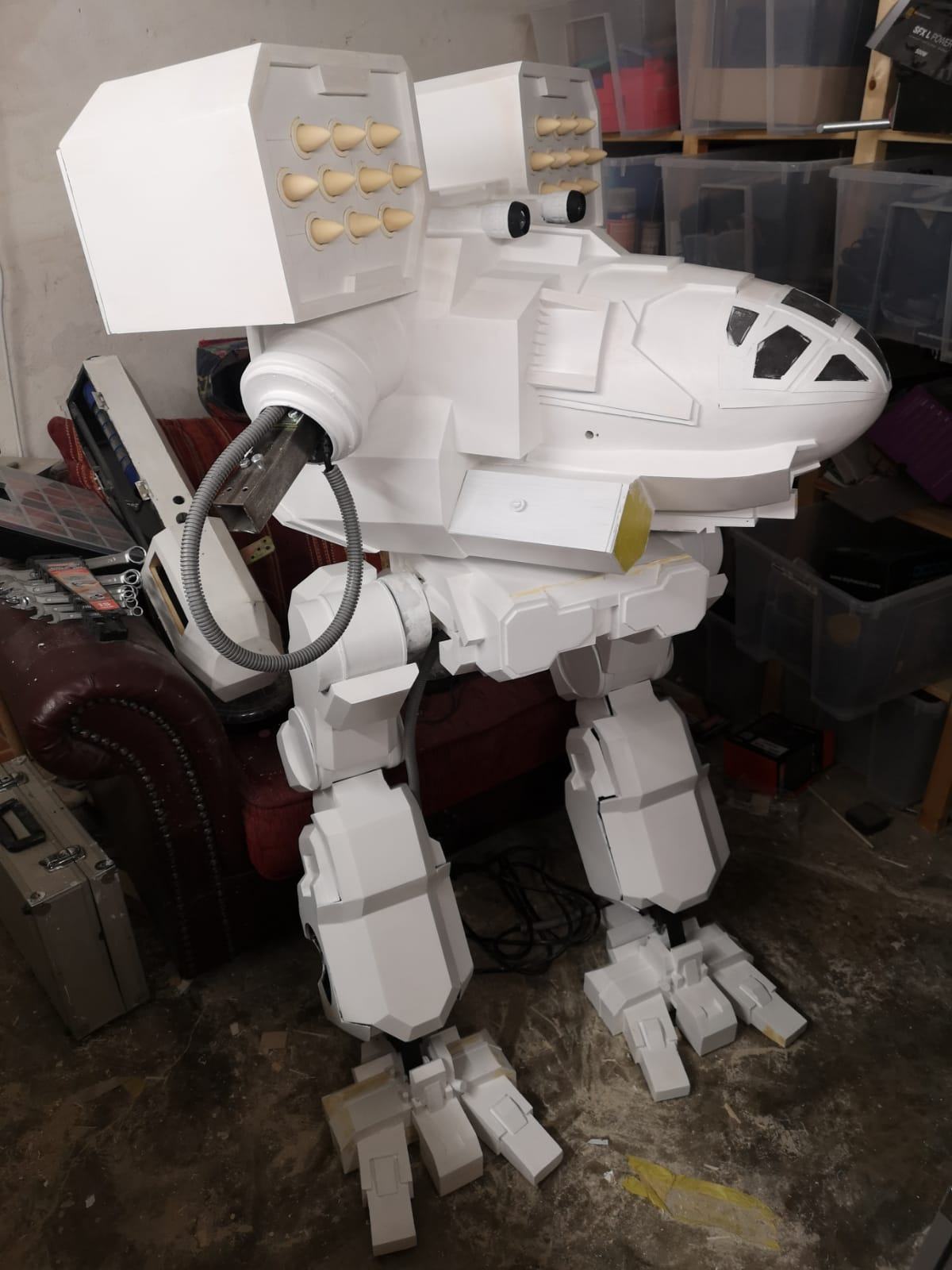

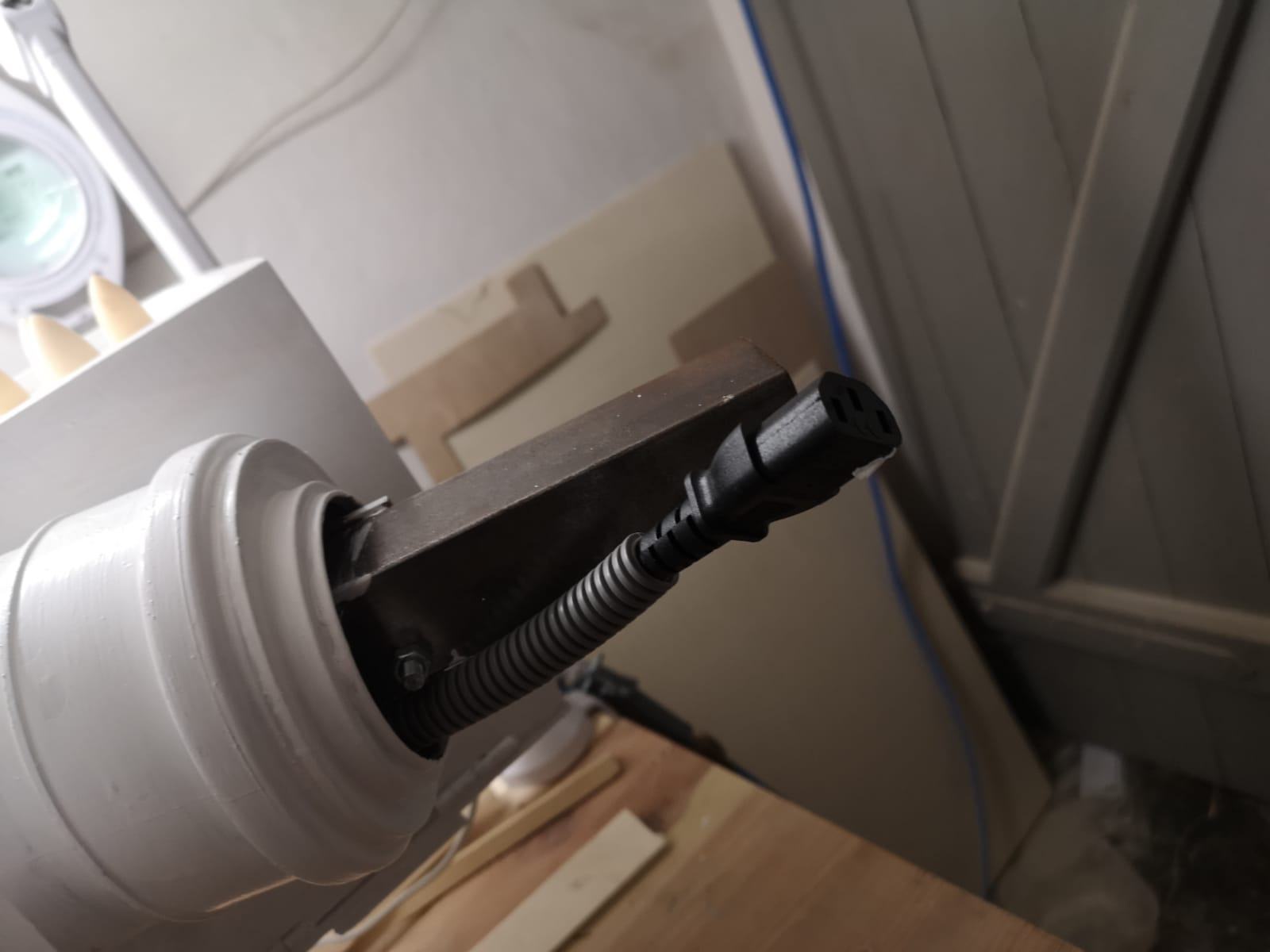

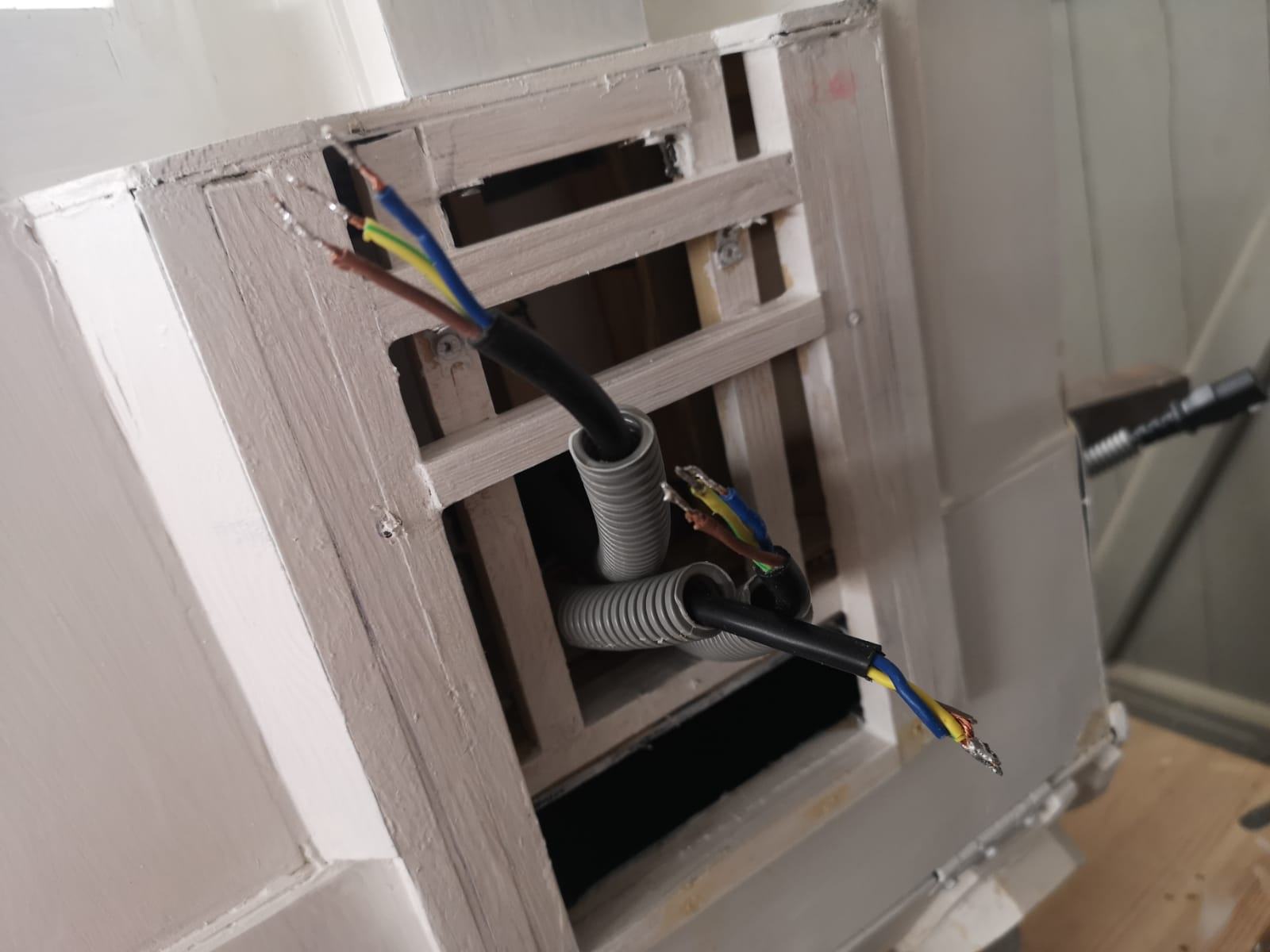

Heute wurde mal Strom verlegt mit der passenden Verteilerdose.

Dann zusammen gebaut und kontrolliert.

Natürlich wie die letzten Tage geschliffen, gespachtelt und lackiert.

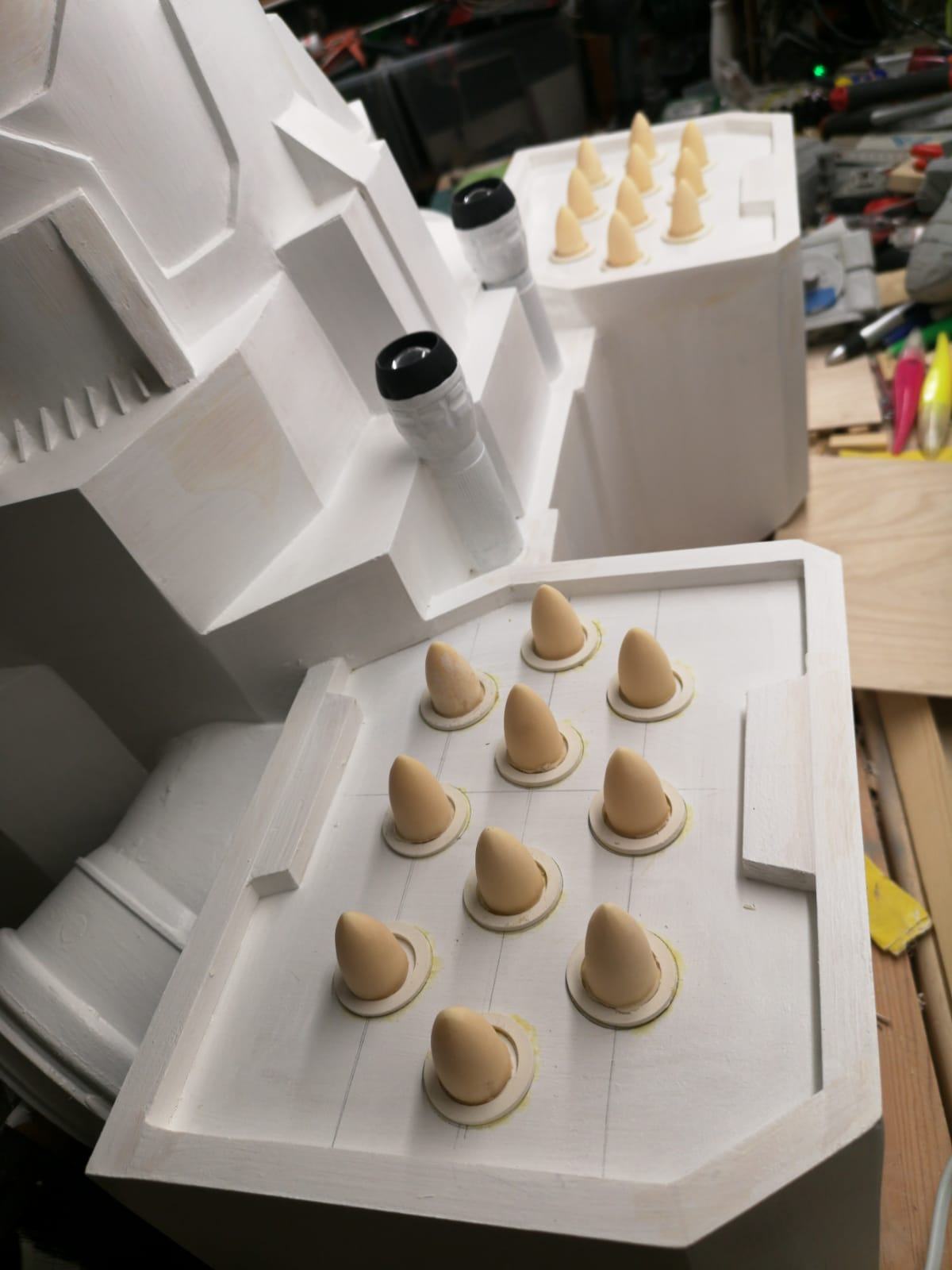

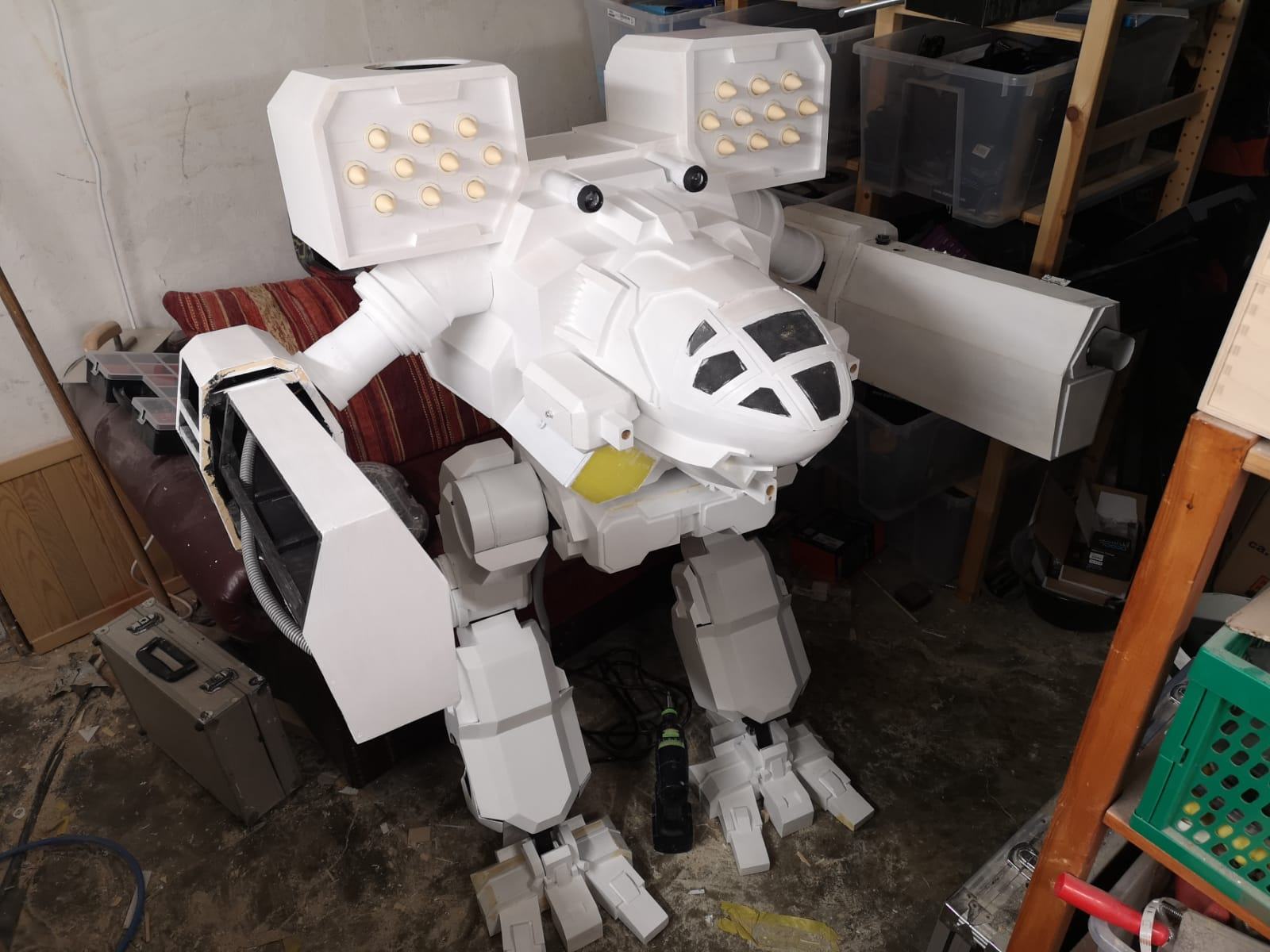

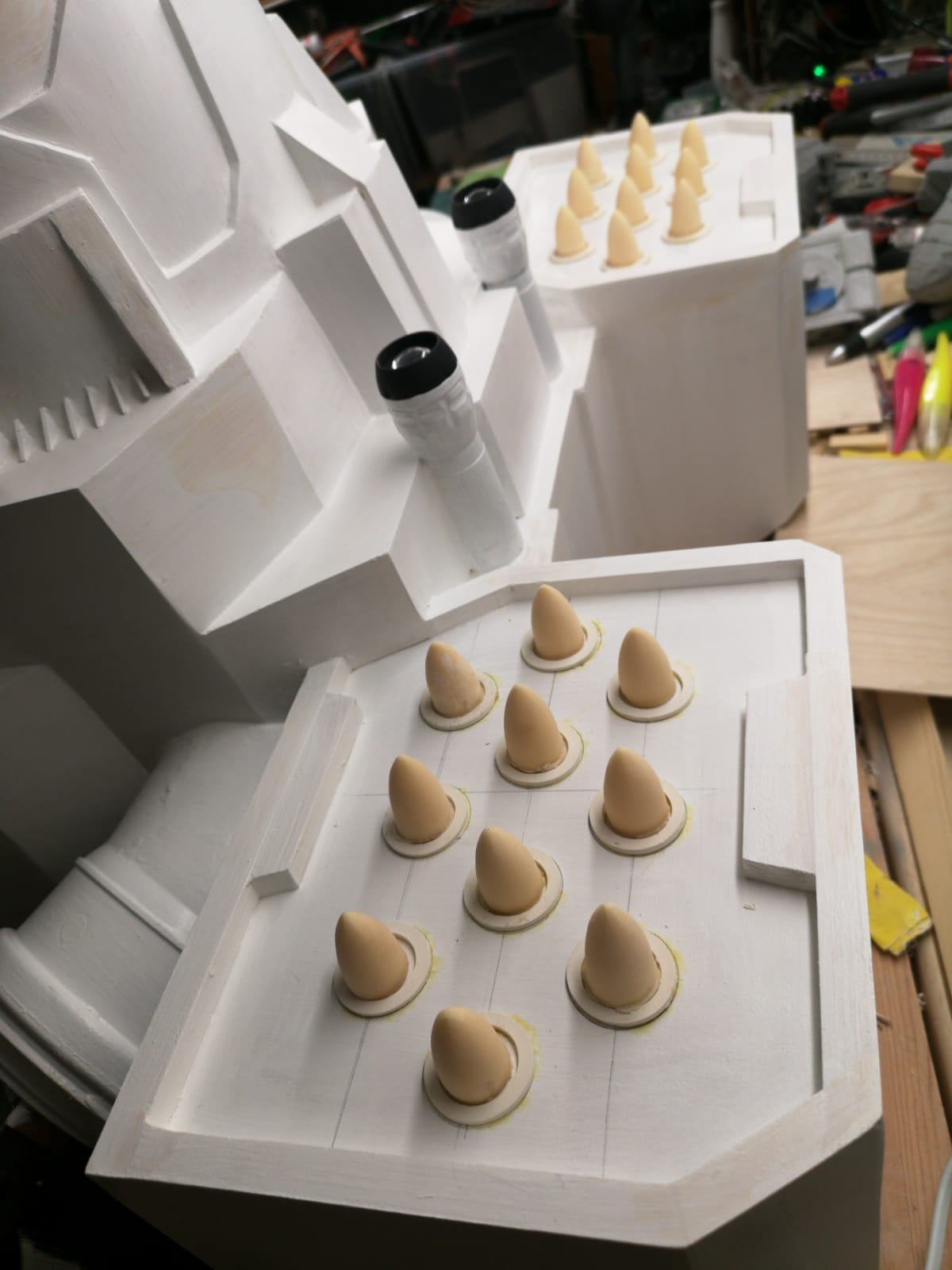

Ach ja und die 20 Raketenspitzen waren heute auch fertig.

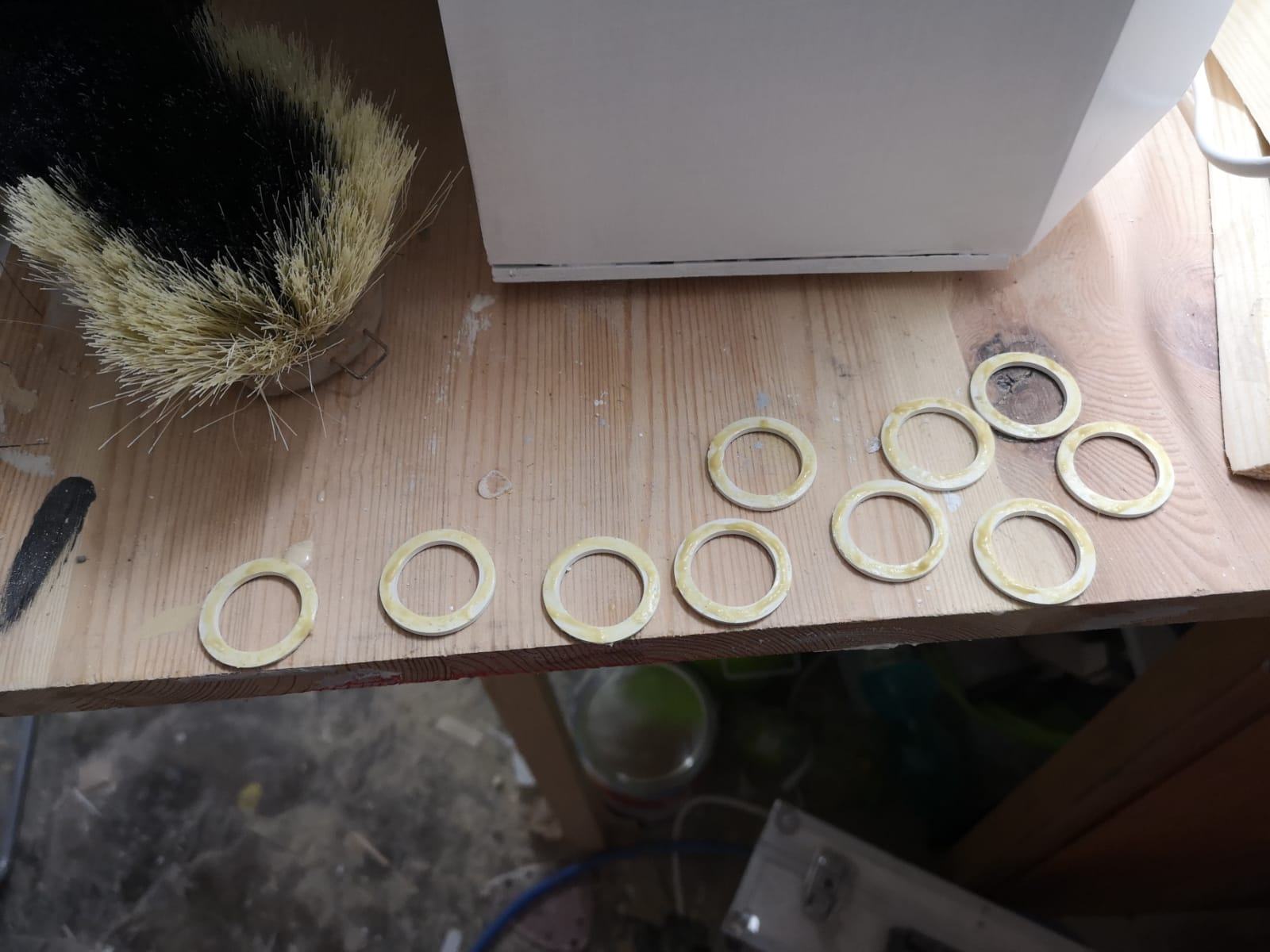

Die wurden alle in Resin gegossen und dann bin ich gleich in den Baumarkt und habe Dichtungsringe gefunden die genau passten für die Raketen.

Weiter ging es dann mit dem Waffenarm und dem Einbau des zweiten Netzteils und anderes.


Anhänge

  • 246.jpg
    141,4 KB · Aufrufe: 24
  • 247.jpg
    107,3 KB · Aufrufe: 28
  • 249.jpg
    102,5 KB · Aufrufe: 25
  • 250.jpg
    71,2 KB · Aufrufe: 25
  • 252.jpg
    141,9 KB · Aufrufe: 37
  • 253.jpg
    138 KB · Aufrufe: 37
  • 254.jpg
    167,8 KB · Aufrufe: 36
  • 256.jpg
    165,8 KB · Aufrufe: 35
