[Sammelthread] mCubed T-Balancer BigNG

Robocop1981

Enthusiast
Thread Starter
Mitglied seit
27.03.2005
Beiträge
1.640
Beschreibung

Der T-Balancer bigNG ist der erste 4-Kanal-Controller für Luft- und Wasserkühlung mit patentierter Dual Mode Technologie (DMT). Damit kombiniert er die Laufruhe durch analoge Ansteuerung der Lüfter mit der Leistungsfähigkeit der PWM. Der T-Balancer bigNG liefert mit reiner analoger Spannung pro Kanal bis zu 20W (40W). Dies ermöglicht somit auch den Betrieb einer 12V-Pumpe direkt über den Controller. Ein integrierter Kühlkörper sorgt dabei für eine gute Kühlung.

Zum Standardlieferumfang gehören 4 flache analoge Sensoren und 2 präzise digitale Sensoren. Aufgrund der hohen absoluten Genauigkeit der digitalen Sensoren lassen sich die analogen und die Mainboard-internen Sensoren kalibrieren. In Verbindung mit dem Erweiterungsset digital und analog lassen sich in Summe sogar 10 analoge Sensoren, 8 digitale Sensoren und 2 Durchflussmesser überwachen!

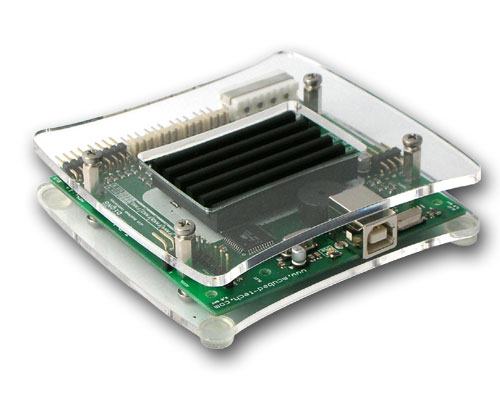

Die Einbauweise ist sehr flexibel, entweder in einem freien 3,5"-Schacht, in einem freien Steckkartenplatz am Gehäuse oder in einem optisch ansprechenden Acrylglasgehäuse an einem beliebigen Platz im Gehäuse.

Was kann der T-Balancer bigNG überwachen (Eingänge)?

- bis zu 10 analoge Sensoren
- bis zu 8 digitale Sensoren
- bis zu 2 Durchflussmesser (nur mit Sensorhub, Art. Nr.: 70020 möglich)
- Geschwindigkeit von 4 Lüftern

Was kann der T-Balancer bigNG steuern (Ausgänge)?

- Lüfter
- Wasserpumpen
- Halogen oder Kaltlichtkathoden
- Peltierelemente
- PC-Aus Notabschalter (in Verbindung mit Erweiterungsset analog)
- Status-LEDs
- Geschwindigkeitsweiterleitung an das Mainboard
- USB intern und extern

Welche Erweiterungen gibt es für den T-Balancer bigNG?
Erweiterungsset digital (6 weitere digitale Sensoren), Erweiterungsset analog (6 weitere analoge Sensoren, ATX-Notabschalter, Anschluss für 2 Durchflussmesser), 2 T-Balancer miniNG (weitere Lüfterkanäle), Wasserkit (mit Durchflussmesser und Wassertemperatursensor), Füllstandsmesser (in Entwicklung), Multi-IO mit 16 Ein- und Ausgängen (in Entwicklung)

Der T-Balancer bigNG bietet zahlreiche Sicherheitssysteme, welche den Betrieb Ihres PCs auf Industriestandard heben:


-Überhitzungsschutz: ein integrierter Sensor onboard überwacht die Temperatur des T-Balancers und schaltet im Notfall auf PWM und beschleunigt die Lüfter

-akustischer Alarm: ein integrierter Buzzer kann sich je nach Konfiguration bemerkbar machen

-optischer Alarm: integrierte LEDs als auch ein LED-Ausgang können Warnsignale optisch weitergeben

-Softwarealarm: bei angeschlossener Software kann der Alarm angezeigt werden

-Sensorabrisskontrolle: Fällt ein Sensor aus, wird dies signalisiert

-Stillstandskontrolle: bleibt der Lüfter stehen, wird dieser beschleunigt

-Autarker Betrieb: auch wenn das Mainboard oder das Betriebssystem abstürzt, der T-Balancer läuft weiter

Mittels Software (Anschluss über USB2.0) lässt sich der T-Balancer optimal anpassen und konfigurieren. Zahlreiche Plug-Ins (iMON, Speedfan, MBM, JaLCD, LCDC, Samurize) sorgen für die Weitergabe und Anzeige der Werte. Über die Software lassen sich auch Langzeit-Beobachtungen durchführen, ein integrierter USB Watchdog stellt dabei eine permanente USB-Verbindung sicher. Mit dem Software Lightblaster-Modul eigene Lichteffekte generieren.

Im Lieferumfang enthalten sind: Steuerung, 2 digitale Sensoren (Adresse #0-#1), 4 analoge Sensoren, Mainboard-Signalkabel, USB Kabel (intern), Acrylglasgehäuse, Steckkartenwinkel, 3,5"-Schacht-Winkel, CD mit Software.

Technische Daten:

Abmessung: 88x88x16mm
Gewicht: 150g
max. Stromaufnahme: 7A
Gesamt-Leistung: 80W (PWM)/20W (analog)
Leistung pro Kanal: 40W (PWM)/20W (analog)

Diese Produkt wurde für Sie getestet:
Review-Center

Quelle:
Aquatuning - Der Wasserkühlung Vollsortimenter - FanController T-Balancer/bigNG FanController T-Balancer/bigNG 70019

Englische Homepage:
HFX - bigNG

HFX Store
HFX Österreich Store - T-Balancer

Treiber und Software:

1. Microsoft .NET Framework 4.0
2. Virtual COM Port Drivers for FTDI devices


Downloads:

Navigator_2_9_setup.exe

tban-server.msi (Navigator 2.12) Laufzeitfehler 6 beim starten:(

Framework Version 2.0.50727 für Window 8.1 < geht auch bei Windows 11

Aktiviere unter Systemsteuerung\Alle Systemsteuerungselemente\Programme und Features\
Windows-Features aktivieren .Net Framework 3.5.
Dieses enthält Net 2.0+3.0.












------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ursprünglicher Thread:

1. meine 9 * 120iger Lüfter am Mora 2 haben je 0.18A kann ich alle 9 Lüfter auf 1 kanal klemmen ? / 1 kanal ist ausgelegt bis zu 20 watt.

2.lassen sich diese Werte vom bigng in der Vista sidebar anzeigen zb. everest ?

3. über dieses lcd? zusammen mit sämtlichen anderen werten zb graka ,cpu,hdds -temps,ram netzwerk, etc

Aquatuning - Der Wasserkhlung Vollsortimenter - Alphacool LCD-Display 240x128 Pixel Blau neg. Black Alphacool LCD-Display 240x128 Pixel Blau neg. schwarz 91002

4. wie ist die sicht auf das Lcd von oben wenn es im tower eingebaut ist und dieser auf den boden steht?


Anhänge

  • 1131.jpg
    23,5 KB · Aufrufe: 439
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
1.verteil es lieber auf 2-3 kanäle, die big ng verkraftet das, aber nicht die kabel
2.mit dem passenden plugin ja (das teil kann in nen logfile schreiben oder auch z.b. werte an samourize übermitteln
3.ja
4.lcd mäßig schlecht

Geiler nick, war früher eines meiner Lieblingsfilme :wink:

Am besten sogar auf 3 Kanäle a 3 Lüfter anschliessen, nicht wegen der Leistung oder der Kabel, den die würden das schon aushalten, aber wegen dem Auslesen. du kannst ja nur ein Tachosignal anschliessen. Wenn du 3 Kanäle hast sind die auslesung und die Steuerung der Lüfter genauer. Der Sensorhub ist für den DFM, richtig.

Tipp: Beim bigNG sind glaube ich 2 Digitalsensoren, schau das du die nimmst und nur wenn es sein muss die analogen. Digis lassen sich besser Kalibrieren.

must aber gucken ob der bigng mit everest geht.weil bei mir hat der bigng nie den usb anschluß erkannt wenn ich everest anhatte.vielleicht gibt es ja schon ein update dazu.

-von den 9 lüfter auf den mora werd ich nur ein tacho signal nehmen alle 9 lüfter laufen parallel@7v das will ich ändern
ja gut, geht das ganze auch ohne samurize das scheint mir sehr umständlich zu sein (die konfig) früher hat ich ein 20*4 zeilen lcd da ging alles mit jalcd oder smartie leider hab ich kein lpd port mehr
-laut mcubed homepage müsste es gehen das der bigng und everest zusammarbeiten die werte wollt ich auch in der sidebar haben vorerst und später auf den alphalcd mit anderen werten zusammen.
mit diesen schwachen kontrast ist das bei allen glcds soo ?
-ja wegen den film bin ich auch zu mein nick gekommen :)

lass mich lügen, so genau kenn ich die schnittstellen jetzt nicht, mit jalcd & co gehts auf jeden fall und es gibt sicher gadgets, die werte aus textdateien lesen können.
bigng und everest geht, aber so weit ich weiss (hab das net getestet, da ich sowas net brauchte) nur in die richtung, everest gibt der bigng die daten (die die dann wieder in ne textdatei packt).

kontrastarm sind die glcds eigentlich nicht, nur die blickwinkel sind halt öfters sehr schlecht.

dein link geht nicht.wenn du 9 lüfter anschließen willst muste dir 4 Y kabel für lüfter kaufen.

also brauchst nur den bigng um die lüfter zu steuern,durchfluss und temp.brauchst die erweiterungen nicht dafür

Bei der analogen Erweiterung steht was von "Notabschalter". Dies dies auch bei der Grundversion des BigNG verfügbar?

jep.wenn die pumpe nicht mehr laufen sollte oder sonst irgendwas.kannste es einstellen das der pc runter fahren soll.

Ist die Wakü Erweiterung gut? Wakü Erweiterung.

Würde ich nicht nehmen! Lieber einzeln zusammenstellen! Bei der Zusammenstellung helfe ich Dir gerne, wenn Du mir verrätst, welche Schlauchgröße und welchen AGB Du verwendest.


Kann man die Laing am BigNG gleich steuern wie mit PowerAdjust?

Was würde ich denn genau brauchen, um 9 Lüfter, ev. Laing, Tempsensor anzuschliessen? (Punkto Erweiterungen (analog/digital))

Am besten geeignet hierfür ist der T-Balancer bigNG aufgrund seiner großen Kapazität + Analoger Sensorhub zum Auslesen von Durchflussmessern.

Würde ich nicht nehmen! Lieber einzeln zusammenstellen! Bei der Zusammenstellung helfe ich Dir gerne, wenn Du mir verrätst, welche Schlauchgröße und welchen AGB Du verwendest.

Am besten geeignet hierfür ist der T-Balancer bigNG aufgrund seiner großen Kapazität + Analoger Sensorhub zum Auslesen von Durchflussmessern.

Besten Dank euch. :) hmmm.. weiter oben steht doch, dass ich zum Auslesen vom Durchfluss keine Erweiterung benötige?

Schlauchgrösse: 11/8mm
AGB: EK Water Blocks EK-Multioption RES 150 Rev.2

Ousie tut mir leid, aber Ich muss dich Lügen strafen, laut Beschreibung kann man mit dem bigNG keine Notabschaltung durchführen, dazu wird der Sensorhub benötigt, ebenso für das auslesen von Durchflusssensoren.

Hier, dass sollte eine ordentliche Erweiterung darstellen: https://www.aquatuning.de/shopping_cart.php/bkey/a6a7d6ad63d340c00979bbf25b208000

Bei den Dichtungen vorsichtig sein das du nicht zu fest anziehst.

Edit: dann kannst du den Temperatursensor ja in ein freies Loch des EK schrauben, der ist geradezu dafür gemacht.
Tüllen oder Anschlüsse für den Durchflusssensor benötigst du andere

Zuletzt bearbeitet:
Ousie tut mir leid, aber Ich muss dich Lügen strafen, laut Beschreibung kann man mit dem bigNG keine Notabschaltung durchführen, dazu wird der Sensorhub benötigt, ebenso für das auslesen von Durchflusssensoren.

Hier, dass sollte eine ordentliche Erweiterung darstellen: https://www.aquatuning.de/shopping_cart.php/bkey/a6a7d6ad63d340c00979bbf25b208000

Bei den Dichtungen vorsichtig sein das du nicht zu fest anziehst.

Edit: dann kannst du den Temperatursensor ja in ein freies Loch des EK schrauben, der ist geradezu dafür gemacht.
Tüllen oder Anschlüsse für den Durchflusssensor benötigst du andere

Also benötige ich wie Guapa5000 schon erwähnt hat, den BigNG und die analoge Erweiterung.

Ist denn der T-Flow Durchflusssensor nicht geeignet? Den GMR Acetal gibt es nämlich hier in der Schweiz nicht, bzw. habe ihn nicht gefunden.

Und wo genau brauch ich das Teflonband und den Dichtungsring?

das teil hat 1/2" AG anschlüsse, normal haben komponenten g1/4" IG, auf das format wird adaptiert und da da keine o-ring verwendbar sind, muss halt das teflon her.

Die Dichtungen kommen zwischen Durchflusssensor und Muffen, das Teflonband kommt auf das Gewinde des Durchflusssensors, ist aber nur zur Sicherheit, das brauchst du nicht, Ich habs zum Beispiel mit Hanf abgedichtet, aber das hat ja nicht jeder Zuhause.

Und ich habe es nur mit Teflonband abgedichtet, weil sich die Gummidichtungen langsam aufgelöst haben und den GMR verstopften.

Wie konntest du den Warenkorb von Aquatuning verlinken?

Also ich hab jetzt die obigen Komponenten + BigNG + "FanController T-BAN SH | Sensorhub (analog)".

Brauche ich sonst noch etwas? z.B. Kabel von BigNG an das Mainboard oder ist das dabei?

Klasse, dann bestell ich mal.

Immer wieder wird mir hier sehr gut geholfen... ;) Besten Dank nochmals.

Nicht vergessen, vom Power Schalter zum Sensorhub statt aufs MB und vom Sensorhub mit beigelegtem Kablel dann aufs MB :wink:

So so kann der Hard Switch Off funktionieren.

Nicht vergessen, vom Power Schalter zum Sensorhub statt aufs MB und vom Sensorhub mit beigelegtem Kablel dann aufs MB :wink:

So so kann der Hard Switch Off funktionieren.

Ok, aber ich denke mal, das wird alles in der Anleitung stehen, welche ich erst mal ganz gründlich durchlesen werde. ;)

funktioniert die zugehörige software eigentlich unter vista64? auf der homepage steht das nur bis xp unterstützt wird. jemand ne ahnung?

also ich hatte die unter vista x64 am laufen, soweit ich weiss, läuft darauf auch die akt. version (neo4ever hatte mal nen paar fragen und da läuft die)
