Waldmeister
Enthusiast
ich denk man kann leds nich "dimmen" ?!?!?!?
bei denen geht doch nur an, aus, kaputt
oder?
bei denen geht doch nur an, aus, kaputt
oder?424 Led´s Leuchten lassen
- Ersteller pirate
- Erstellt am
Vorher
Semiprofi
nein... es wird eine spannung angegeben man kann sie aber auch darunter betreiben.. dann haben sie aber nicht ihre angegebene helligkeit... wenn man noch weiter drunter ist gehen sie aus... und man kann sie auch einwenig über der angegebenen spannung betreiben... zuviel und es war eine LED
Pimok
Enthusiast
hmmm, led + steckdose = led putt
wieso ?
wieso ?
Vorher
Semiprofi
1.) led nix AC nur DC
2.) led 2,30V nix 230,0V
3.) DAU
2.) led 2,30V nix 230,0V
3.) DAU
wolfram
Watercool Fanboy
klar led geht auch mit ac. spannung wird das problem, bei dem innenwiderstand fließen aber an der led aber nen strom von 2A, --> led put
dimmen kannst du eine led, betreibst sie halt mit weniger spannung als im datenblatt steht. bevor sie ausgeht wird sie dunkler...
dimmen kannst du eine led, betreibst sie halt mit weniger spannung als im datenblatt steht. bevor sie ausgeht wird sie dunkler...
Vorher
Semiprofi
@wolfram klar geht auch eine LED bei AC aber wenn unser eines an AC denkt denkt er an steckdose... bei der Frequenz würde die led auch flackern... naja
ich bin echt skeptisch davon ob man 400 LED's in eine seitenwand bauen sollte... und falls es pirate wirklich wagen sollte dann will ich pics
ich bin echt skeptisch davon ob man 400 LED's in eine seitenwand bauen sollte... und falls es pirate wirklich wagen sollte dann will ich pics
wolfram
Watercool Fanboy
ich weis ich bin ein elektronik krümelkacker :P .
über den sinn der aktion mit 400 leds in der seitenwand kann man sicher streiten, andererseits: so stromsparend ist kein bauscheinwerfer :P
über den sinn der aktion mit 400 leds in der seitenwand kann man sicher streiten, andererseits: so stromsparend ist kein bauscheinwerfer :P
also pics gibt es ohne ende,das garantier ich!!!
ich werde morgen mal anfangen,50 blaue led´s hab ich noch da, muß nur noch vorwiederstände holen!
@ wolfram
was soll ich statt der angepeilten 0,75w/90ohm wiederstände nehmen um die led´s zu dimmen?
ich werde morgen mal anfangen,50 blaue led´s hab ich noch da, muß nur noch vorwiederstände holen!
@ wolfram
was soll ich statt der angepeilten 0,75w/90ohm wiederstände nehmen um die led´s zu dimmen?
xyz123
Enthusiast
wieso nimmst du nicht einfach ne plexiplatte lackierst die weiss von der einen seite und machst dei von innen vor die löcher und beleuchtest die von der seite?
da kommst locker mit 50leds aus schätze ich mal
da kommst locker mit 50leds aus schätze ich mal
gute idee,hatte ich aber auch schon!
denke ich normalerweise auch, aber die seitenwand hat nur im vorderen teil löcher und zudem sind die löcher eben nur 3mm groß
sieht so aus:
-----------------------------------------------
ooo
ooo
ooo
ooo
oooo
oooo
oooo
ooooo
ooooo
ooooo
oooooo
oooooo
oooooo
ooooooo
ooooooo
ooooooo
oooooooo
oooooooo
ooooooooo
ooooooooo
ooooooooo
oooooooooo
oooooooooo
ooooooooooo
ooooooooooo
oooooooooooo
oooooooooooo
-------------------------------------------------
Vorher
Semiprofi
wolfram schrieb:
ja bin wohl oder übel auch einer
aber ab ende juni hat sich das dann ev sogar gelohnt (abi fertig)das mit dem bauscheinwerfer stimmt auch... oder er nimmt rote und macht ein p*** auf
Vorher
Semiprofi
hm geht der restliche rechner? hast du die richtige leitung verwendet? ist die angegebene Spannung der LED's 2,1V oder brauchen die das minimum? denn 6+2,1=12,6 und wenn sie standardmäßig bei 2,5V leuchten sollen kann das knapp werden...
xyz123
Enthusiast
wo is das problem
warum machst du das nicht etwa so
-----------------------------------------------
Iooo I<-
Iooo I
Iooo I<-
Iooo I
Ioooo I
Ioooo I
Ioooo I
Iooooo I<-
Iooooo I
Iooooo I
Ioooooo I
Ioooooo I
Ioooooo I<-
Iooooooo I
Iooooooo I
Iooooooo I
Ioooooooo I
Ioooooooo I<-
Iooooooooo I
Iooooooooo I
Iooooooooo I
Ioooooooooo I<-
Ioooooooooo I
Iooooooooooo I
Iooooooooooo I
Ioooooooooooo I<-
Ioooooooooooo I
-------------------------------------------------
die "I" sollten eigentlich in einer reihe untereinander stehen
die "I" sollen die form vom plexi in etwa dastellen wenn man von innen guckt
und die "<-" die leds die quasi auf die kante vom plexi leuchten
dann sollte das so aus sehen wie da nur halt das das "nur" duch die löcher sichtbar ist
warum machst du das nicht etwa so
-----------------------------------------------
Iooo I<-
Iooo I
Iooo I<-
Iooo I
Ioooo I
Ioooo I
Ioooo I
Iooooo I<-
Iooooo I
Iooooo I
Ioooooo I
Ioooooo I
Ioooooo I<-
Iooooooo I
Iooooooo I
Iooooooo I
Ioooooooo I
Ioooooooo I<-
Iooooooooo I
Iooooooooo I
Iooooooooo I
Ioooooooooo I<-
Ioooooooooo I
Iooooooooooo I
Iooooooooooo I
Ioooooooooooo I<-
Ioooooooooooo I
-------------------------------------------------
die "I" sollten eigentlich in einer reihe untereinander stehen
die "I" sollen die form vom plexi in etwa dastellen wenn man von innen guckt
und die "<-" die leds die quasi auf die kante vom plexi leuchten
dann sollte das so aus sehen wie da nur halt das das "nur" duch die löcher sichtbar ist
Zuletzt bearbeitet:
Crazy Harry
Crazy Mod
auch-senf-dazu-geb
1. würde ich die leds niemals auf maximal-stromstärke berechnen - 90 ohm gelten bei 3.4 V und 20 mA
2. würde ich das ganze bei 3.3 V berechnen (sind dann 105 ohm) und dazu sogar den nächst höheren widerstand nehmen .... 120 ohm oder sogar 150 ohm. die helligkeit ist nur geringfügig niedriger - der strom dafür um einiges: 17 mA bei 120 ohm bzw. 14 mA bei 150 ohm
3. bei 3 leds/strang und somit 141 strängen wird bei 20 mA ca. 5W an den vorwiderständen in wärme umgewandelt - bei 17 mA 4.89 W - bei 14 mA 4.1 W - der gesamtstrom allerdings ist 2.8 A ... 2.4 A ... 1.97 A
4. interessant finde ich folgende rechnung: 424 leds mit 4500 mcd .... macht 1908000 mcd bzw. 1908 cd .... brauchst du sonst noch licht ??? .... besorg dir mal ne schutzbrille

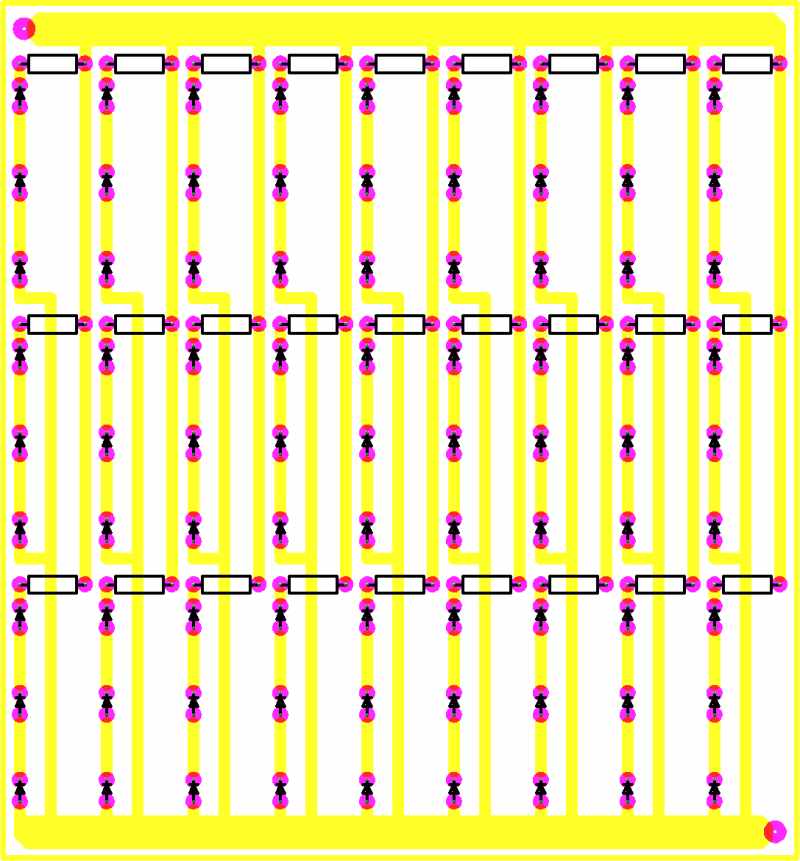

5. würde ich kleine platinen herstellen und blöcke mit jeweils 50-100 leds herstellen - was für einen abstand zueinander sollen die leds denn haben ?
6. hält eine 1mm breite leiterbahn ca. 2-3 A aus (thema streifenrasterplatine)
7. dimmen ist bei dieser stromstärke mit einem linearregler nicht so einfach - besser mit einer pwm-steuerung .... oder/und das dimmen gleich auf die platinen und jeweils den led-block mit integrieren. idealerweise einfach die pwm-endstufe auf der platine integrieren - dann kann man für alle blöcke den gleichen impulsgeber verwenden
so das wars für erste
1. würde ich die leds niemals auf maximal-stromstärke berechnen - 90 ohm gelten bei 3.4 V und 20 mA
2. würde ich das ganze bei 3.3 V berechnen (sind dann 105 ohm) und dazu sogar den nächst höheren widerstand nehmen .... 120 ohm oder sogar 150 ohm. die helligkeit ist nur geringfügig niedriger - der strom dafür um einiges: 17 mA bei 120 ohm bzw. 14 mA bei 150 ohm
3. bei 3 leds/strang und somit 141 strängen wird bei 20 mA ca. 5W an den vorwiderständen in wärme umgewandelt - bei 17 mA 4.89 W - bei 14 mA 4.1 W - der gesamtstrom allerdings ist 2.8 A ... 2.4 A ... 1.97 A
4. interessant finde ich folgende rechnung: 424 leds mit 4500 mcd .... macht 1908000 mcd bzw. 1908 cd
.... brauchst du sonst noch licht ??? .... besorg dir mal ne schutzbrille 5. würde ich kleine platinen herstellen und blöcke mit jeweils 50-100 leds herstellen - was für einen abstand zueinander sollen die leds denn haben ?
6. hält eine 1mm breite leiterbahn ca. 2-3 A aus
(thema streifenrasterplatine)7. dimmen ist bei dieser stromstärke mit einem linearregler nicht so einfach - besser mit einer pwm-steuerung .... oder/und das dimmen gleich auf die platinen und jeweils den led-block mit integrieren. idealerweise einfach die pwm-endstufe auf der platine integrieren - dann kann man für alle blöcke den gleichen impulsgeber verwenden
so das wars für erste
Crazy Harry
Crazy Mod
Crazy Harry
Crazy Mod
pirate schrieb:
für was ??????????????
ah ein nachbar
bayern
Crazy Harry
Crazy Mod
domsch schrieb:auch gut wären leds mit integrierten Vorwiderständen
Hab mal knapp 150Stück von denen Verbaut
Gibt weniger zu löten
die kosten aber auch um einiges mehr
und mit einer platine ist das kein problem
Pimok
Enthusiast
widerstandsnetzwerke wären evtl auch ne alternative zum weniger löten. einfach nen haufen davon auf ne platine und daran die leds.
widerstandsnetzwerke sind bauteile, die mehrere Widerstände beinhalten und in eine platine eingelötet werden...kannste aber vergessen weil die zu geringe belastbarkeiten haben...
Pimok
Enthusiast
aso^^ aber dervorteil von den teilen ist halt der, das du einen eingang und.... nen paar ausgänge hast wo überall der gleiche widerstand herscht.
Crazy Harry
Crazy Mod
TBird schrieb:
die halten doch (bei 3 leds und 3.3V/led und gerechneten 20mA) 0,042W aus ??????????????
hab grad geschaut: 0.125 W
Zuletzt bearbeitet:
zum einfacheren verständnis:
1) so sehen die dinger aus
meistens jedoch so:
2) sie können verschiedene beschaltungen haben:
3) die belastbarkeit pro widerstand beträgt je nach netzwerk zwischen 1/16 und 1/4 Watt ...
denke damit sollte alles geklärt sein
//edit: jipp sollten sie dann aushalten, ich revidiere meine aussage
1) so sehen die dinger aus
meistens jedoch so:
2) sie können verschiedene beschaltungen haben:
3) die belastbarkeit pro widerstand beträgt je nach netzwerk zwischen 1/16 und 1/4 Watt ...
denke damit sollte alles geklärt sein
//edit: jipp sollten sie dann aushalten, ich revidiere meine aussage
Zuletzt bearbeitet:
Antarctica
Neuling
Wo ihr doch sagtet, er solle sie dimmen - warum schaltet er nicht einfach 4 in Reihe? Dann hätte er a) keinen Ärger mit Vorwiderständen (da 3,0V an allen LEDs) und b) eine ganze Zahl (424/3=141+1/3; 424/4=106)
