Embedded DisplayPort 1.4a macht den Weg zum 8K-Notebookdisplay frei

Veröffentlicht am: von

vesaKaum haben sich HDMI 2.0 und der neueste DisplayPort-Standard 1.2 etabliert, wird schon über die Nachfolger gesprochen. DisplayPort 1.3 wurde im vergangenen Herbst verabschiedet. Gestern nun hat die für den DisplayPort-Standard zuständige Organisation die Spezifikationen zu Embedded DisplayPort 1.4a verabschiedet. eDP 1.4a ersetzt dabei den direkten Vorgänger eDP 1.4 und soll sich vor allem um eine höhere Auflösung bemühen. Dazu wird auch VESA Display Stream Compression (DSC) Standard v1.1 ein Teil von eDP 1.4a, denn nur über eine Kompression sind höhere Datenraten über die Display-Standards überhaupt noch möglich.

Über eine neue und schnellere HBR3-Link-Rate soll eine Datenübertragung von 8,1 GBit pro Sekunde und Lane möglich sein. HBR3 soll damit gemeinsam mit dem DSC eine Auflösung von 8K bzw. 7.680 x 4.320 Pixel ermöglichen. Um die Verarbeitung im Display-Controller zu erleichtern, verwendet eDP 1.4a eine Multi-SST Operation (MSO), wie es aktuell auch bei den 4K/UltraHD-Monitoren der Fall ist, denn auch dort sitzt ein Multi Stream Transport (MST) Controller und teilt ein UltraHD-Bild von 3.840 x 2.160 Pixel in zwei getrennte Streams von jeweils 1.920 x 2.160 Pixel auf. Mit immer höheren Auflösungen soll diese Aufteilung des Bildes weiter fortgeführt werden. Innerhalb der VESA wird dies "Segmented Panel Display" genannt.

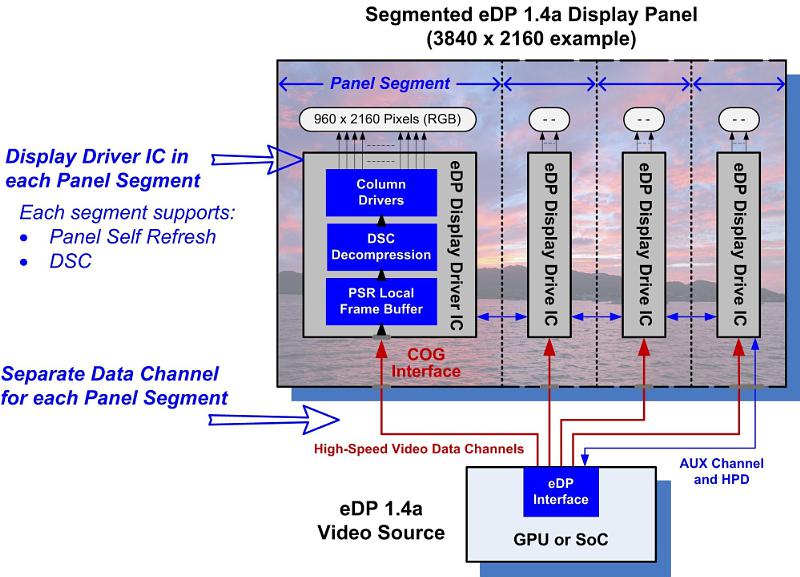

Blockdiagramm zur Embedded DisplayPort 1.4a
Blockdiagramm zur Embedded DisplayPort 1.4a

Um die Elektronik zur Ansteuerung relativ einfach zu halten, ist eine solche Aufteilung der Displays auch notwendig, denn anders sind immer dünnere Panels kaum noch zu realisieren und dies spielt vor allem bei Notebook-Displays eine entscheidende Rolle. Ein 8K-Panel wird über das MSO in zwei oder gar vier Bereiche aufgeteilt.

Mit eDP 1.4a wird auch die Entwicklung von Panel Self Refresh (PSR) weiter voran getrieben. PSR erlaubt es der GPU, nur Teilbereiche des dargestellten Frames zu erneuern - nur der Teil, der sich verändert, muss neu berechnet werden. Dies spart vor allem Rechenaufwand und damit Energie, die in Notebook-Akkus nicht unendlich vorhanden ist.

eDP 1.4a soll innerhalb des Jahres 2016 in ersten Systemen verbaut werden. Als einer der ersten Partner hat Samsung den Support von eDP 1.4a angekündigt.
