Captherm will die unterstützte Luftkühlung revolutionieren

DruckenE-Mail
Erstellt am: von

capthermBereits mehrere Hersteller haben sich an neuen Konzepten für die Kühlung von Hardware versucht. Dabei ist das Grundprinzip immer das gleiche. Früher reichten Metalle bzw. der Wärmeübergang zwischen diesen aus, um einen Chip zu kühlen. Es folgten unterstützende Technologien wie Heatpipes und Vakuum-Kammern - natürlich wurde auch mit unterschiedlichen Metallen experimentiert.

Captherm ist ein Hersteller von Kühlern, die auf dem Endkunden-Markt bisher keine Rolle gespielt haben. Man konzentrierte sich stattdessen auf den medizinischen und militärischen Markt und bietet Speziallösungen an. An der sogenannten Multiphasen-Kühlung arbeitet man aber bereits einige Zeit und hier ist wohl auch etwas Potenzial vorhanden, so dass wir diese Technologie vielleicht früher oder später in Kühlern für Prozessoren und Grafikkarten sehen werden.

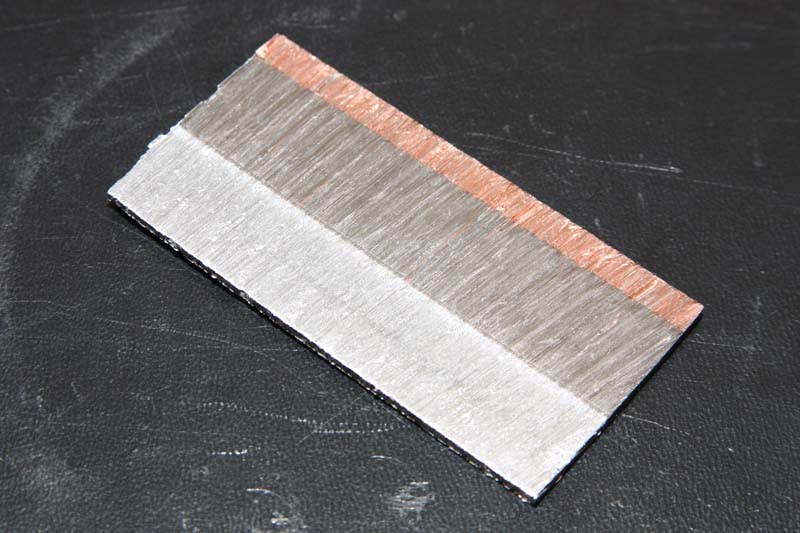

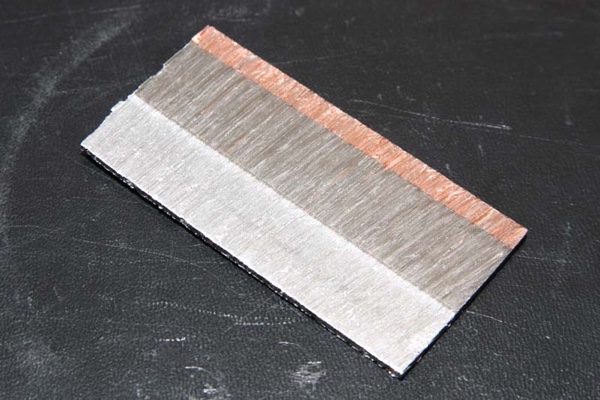

Sprenggeschweißter metallischer Verbund
Sprenggeschweißter metallischer Verbund (Bild: www.eteknix.com)

Das Besondere am nun gezeigten MP1120 Kühler-Prototypen von Captherm ist die Verarbeitung bzw. Verwendung einiger Materialien. Der erste Wärmeübergang vom Chip auf eine Bodenplatte aus Kupfer beschreibt dabei aber den klassischen Weg, wie wir ihn von fast allen Kühlern kennen. In diese Bodenplatte aus Kupfer sind allerdings keine Heatpipes eingelassen, die mittels eines destillierten Wassers in einem Vakuum die Abwärme abführen, sondern eine Vakuum-Kammer, die aus Titan und zwei Aluminium-Legierungen besteht. Den genauen Grund für die Verwendung dieser Metalle verrät Captherm nicht, sagt aber, dass die Verarbeitung besonders aufwendig sei. So werden die Metalle zwar über eine Schweißung miteinander verbunden, dies geschieht aber nicht über die klassischen Methoden, sondern mit Hilfe eine Sprengung. Dabei werden die Metalle so stark aufeinander gepresst, dass sie sich sehr dicht aufeinander legen.

Die Kammer selbst ist mit Hydrofluorether (HFE) gefüllt. Dieser Stoff ist in de Natur nicht zu finden und wird synthetisch hergestellt. Er ist farblos, geruchlos, geschmacklos und besitzt eine geringe Viskosität. Allerdings ist er auch leicht giftig und gilt als Treibhausgas. Dabei bleibt er nur für rund zwei Wochen in der Atmosphäre und gilt daher in dieser Hinsicht nicht als Langzeitgefahr. HFE wird in der Kammer eingesetzt, da es zwar bei Raumtemperatur noch flüssig ist, aber bereits ab einer Temperatur von 25 °C verdampft. In Heatpipes wird das destillierte Wasser unter Vakuum eingesetzt, da auch hier der Siedepunkt sinkt. Mittels HFE erreicht man dies deutlich früher.

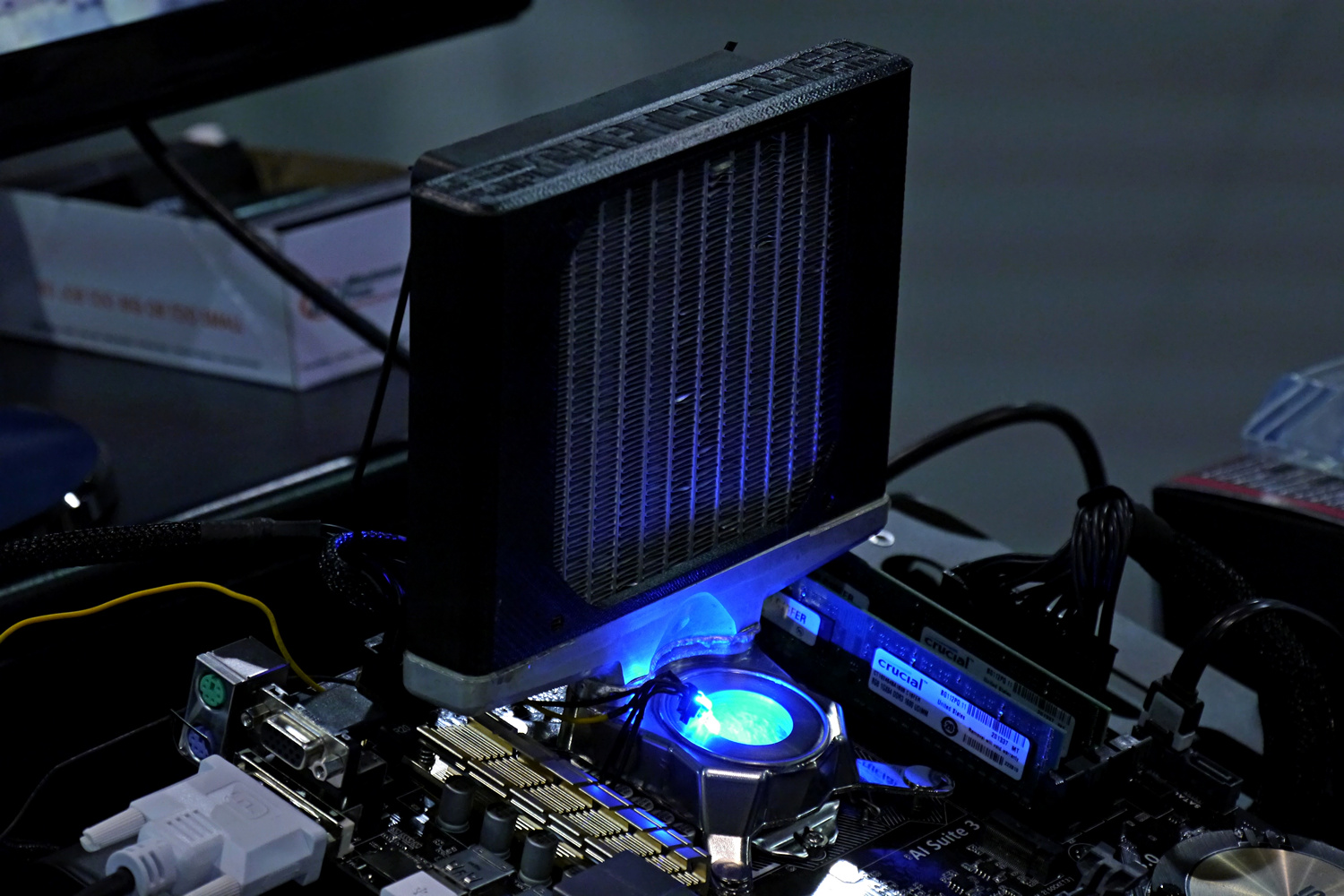

Captherm MP1120
Captherm MP1120 (Bild: www.golem.de)

Das in der Kammer verdampfte Hydrofluorether wird wie in einer Heatpipe in den eigentlichen Kühlkörper geführt und gibt die Abwärme dort an die Aluminium-Lamellen ab. An dieser Stelle sorgen dann wiederum Lüfter dafür, dass die Wärme an die Umgebungsluft abgegeben werden kann.

Für einen Kühler wichtige Kenngrößen sind die maximal abzuführende Abwärme. Beim Prototypen des MP1120 sind dies bis zu 275 Watt und der MP1240 erreicht sogar bis zu 325 Watt. Abhängig ist dies von der Oberfläche der Aluminium-Lamellen, denn laut Captherm ist nun nicht mehr der Übergang zwischen Chip und Kühler der Flaschenhals, sondern die zur Verfügung stehende Oberfläche am eigentlichen Kühlkörper. Mit dem Multiphasen-Kühler haben man den Übergang auf kleinster Fläche weitestgehend optimiert.

In den kommenden Monaten sollen die beiden Multiphasen-Kühler im Handel erhältlich und zu allen aktuellen Sockel kompatibel sein. Über den Preis schweigt sich der Hersteller allerdings noch aus.

Social Links

Kommentare (14)

#5
customavatars/avatar183273_1.gif
Registriert seit: 01.12.2012
Rheinhessische Schweiz
Kapitänleutnant
Beiträge: 1984
Für den Normalo sicherlich nicht nein. Für Overclocker aber schon. Wasserkühlung kann dadurch unnötig werden. Und laute Lüfter auch.
#6
customavatars/avatar106385_1.gif
Registriert seit: 12.01.2009
Bayern
Bootsmann
Beiträge: 750
Zitat SkyL1nE;23043394
Für den Normalo sicherlich nicht nein. Für Overclocker aber schon. Wasserkühlung kann dadurch unnötig werden. Und laute Lüfter auch.


Maximale Wärmeabfuhr 325 Watt!? Ich glaube da gehört schon mehr zu um eine Wasserkühlung ab zu lösen. ;)
#7
customavatars/avatar183273_1.gif
Registriert seit: 01.12.2012
Rheinhessische Schweiz
Kapitänleutnant
Beiträge: 1984
Für CPU sollte das schon reichen. Auf jeden Fall ersetzt das AiO Waküs...
#8
customavatars/avatar152785_1.gif
Registriert seit: 03.04.2011

Stabsgefreiter
Beiträge: 313
ne AiO wakü war noch nie ne konkurrenz für nen luftkühler.
#9
customavatars/avatar183273_1.gif
Registriert seit: 01.12.2012
Rheinhessische Schweiz
Kapitänleutnant
Beiträge: 1984
Für einen kleinen Kühler schon. Für einen größeren Towerkühler mit relativ großer Fläche nicht.
#10
customavatars/avatar93634_1.gif
Registriert seit: 22.06.2008
Bielefeld
Kapitän zur See
Beiträge: 3597
Zitat wohtan;23044041
ne AiO wakü war noch nie ne konkurrenz für nen luftkühler.


Da kann man so nicht stehen lassen. Grade in recht kompakten Gehäusen macht eine AIO einen weitaus besseren Job als so mancher Top-Blow Kühler. Mittlerweile sind die Pumpen auch ziemlich leise bis eigentlich nicht mehr hörbar. Die Kühlleistung erreicht natürlich keine Bestwerte, aber dafür ist es im Innenraum aufgeräumter. Sie haben also durchaus eine Daseinsbrechtigung und teuer sind sie auch nicht mehr.
#11
Registriert seit: 21.03.2006
Allgäu
Korvettenkapitän
Beiträge: 2315
da bin ich auf erste tests neugierig-und auf den preis.
#12
customavatars/avatar58209_1.gif
Registriert seit: 16.02.2007
Hessen
Leutnant zur See
Beiträge: 1085
das Ding in Dual Tower Bauform mit z.b. einem 140er Lüfter in der Mitte wäre doch mal was.

EDIT: 249 US $ alter Falter.
#13
customavatars/avatar51109_1.gif
Registriert seit: 08.11.2006
Hannover
Moderator
BIOS Bernhard
Lutz
Beiträge: 33765
Sehe ich das richtig, dass man es als "revolutionieren" bezeichnet, wenn man statt Wasser, ein Treibhausgas in die Heatpipes füllt? Verstehe die Revolution jetzt nicht so ganz. Ja es ist sicherlich von Vorteil, dass die Heatpipes durch den früheren Siedepunkt (25°C vs 40-45°C bei Wasser im Vakuum), früher ihr volles Potential ausfalten können, aber macht das jetzt soviel aus, dass es eine Revolution ist? Warten wir es mal ab.
#14
customavatars/avatar140289_1.gif
Registriert seit: 11.09.2010

Oberleutnant zur See
Beiträge: 1390
Es handelt sich technisch gesehen nicht um Heatpipes wie man sie kennt, sondern um ein Thermosiphon... Aber klar letztlich ist die Oberfläche der Finnen und somit des Radiators immernoch genauso ein limitierender Faktor wie bei allen anderen Luft/Wasser-Kühlern.
