iFixit zerlegt das neue iPad

Veröffentlicht am: von

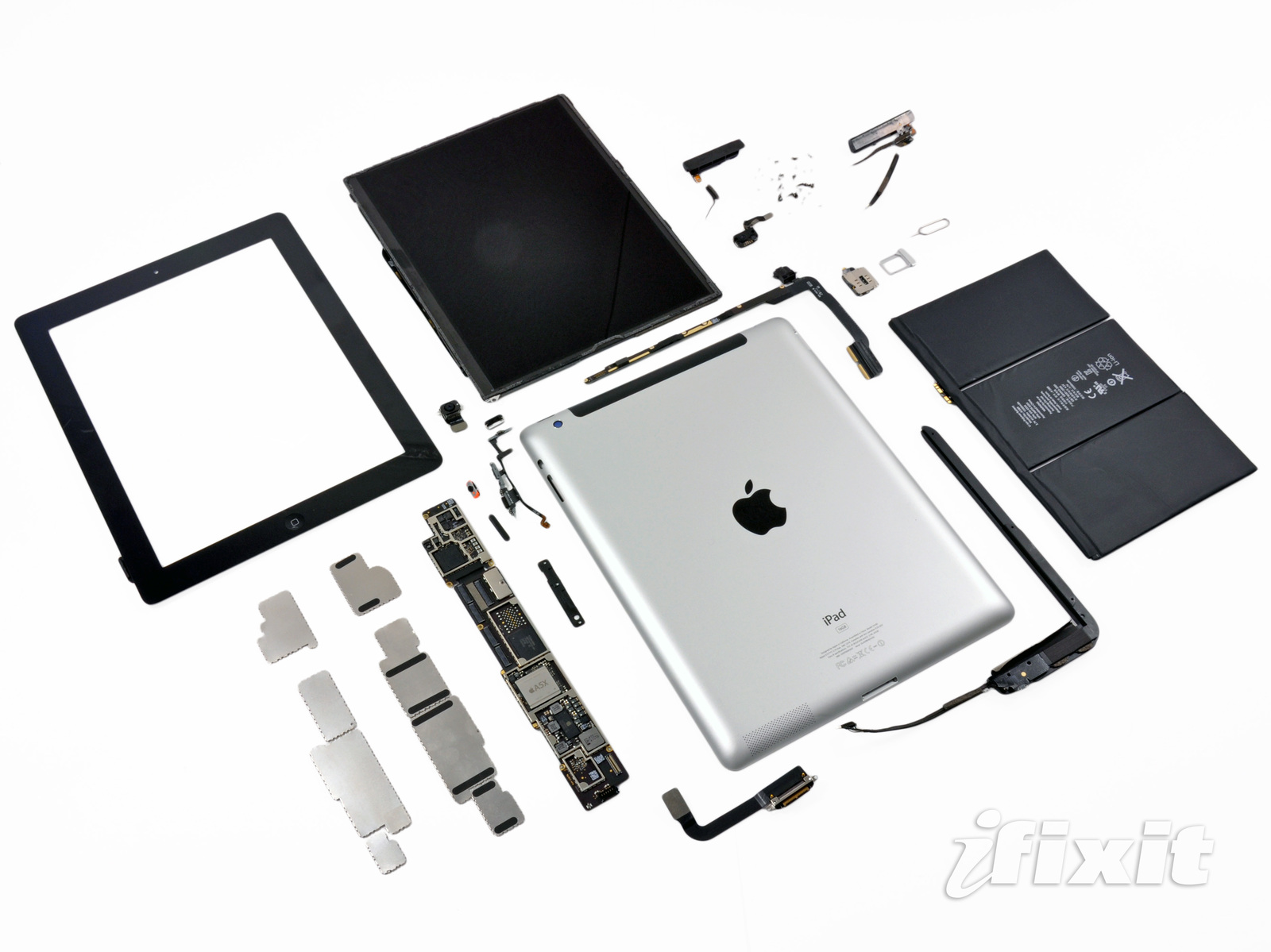

ipad3Heute startet der Verkauf des neuen iPads - iFixit hat einen seinen Mitarbeiter dazu extra nach Australien einfliegen lassen, um schnellstmöglich an das neue Tablet von Apple zu gelangen. Zu Tage gefördert wird ein Display, dass vermutlich aus dem Hause Samsung stammt. Letztendlich bestätigen lässt sich dies jedoch nicht. Das Logic-Board mit allen Chips, also den Prozessoren und Speicherbausteinen, ist etwas kleiner als beim iPad 2. Den freigewordenen Platz hat Apple für den größeren Akku genutzt.

Apple verbaut drei Akkuzellen mit jeweils 3,78 Volt und 14,60 Wh. Insgesamt kommen wir also auf 43,8 Wh - das iPad 2 musste noch mit 25 Wh auskommen.

ifixit-ipad3-1

Ein Broadcom BCM4430 zeichnet sich für die WLAN-Verbindung in 802.11 a/b/g/n und das Bluetooth 4.0 verantwortlich. 2x 4Gb Elpida LP DDR2 = 1 GB LP-DDR2 stehen dem Apple A5X zur Seite. Für die Mobilfunkverbindungen steht ein Qualcomm RTR8600 zur Verfügung, der sämtliche 3G- und LTE-Standards beherrscht.

ifixit-ipad3-2

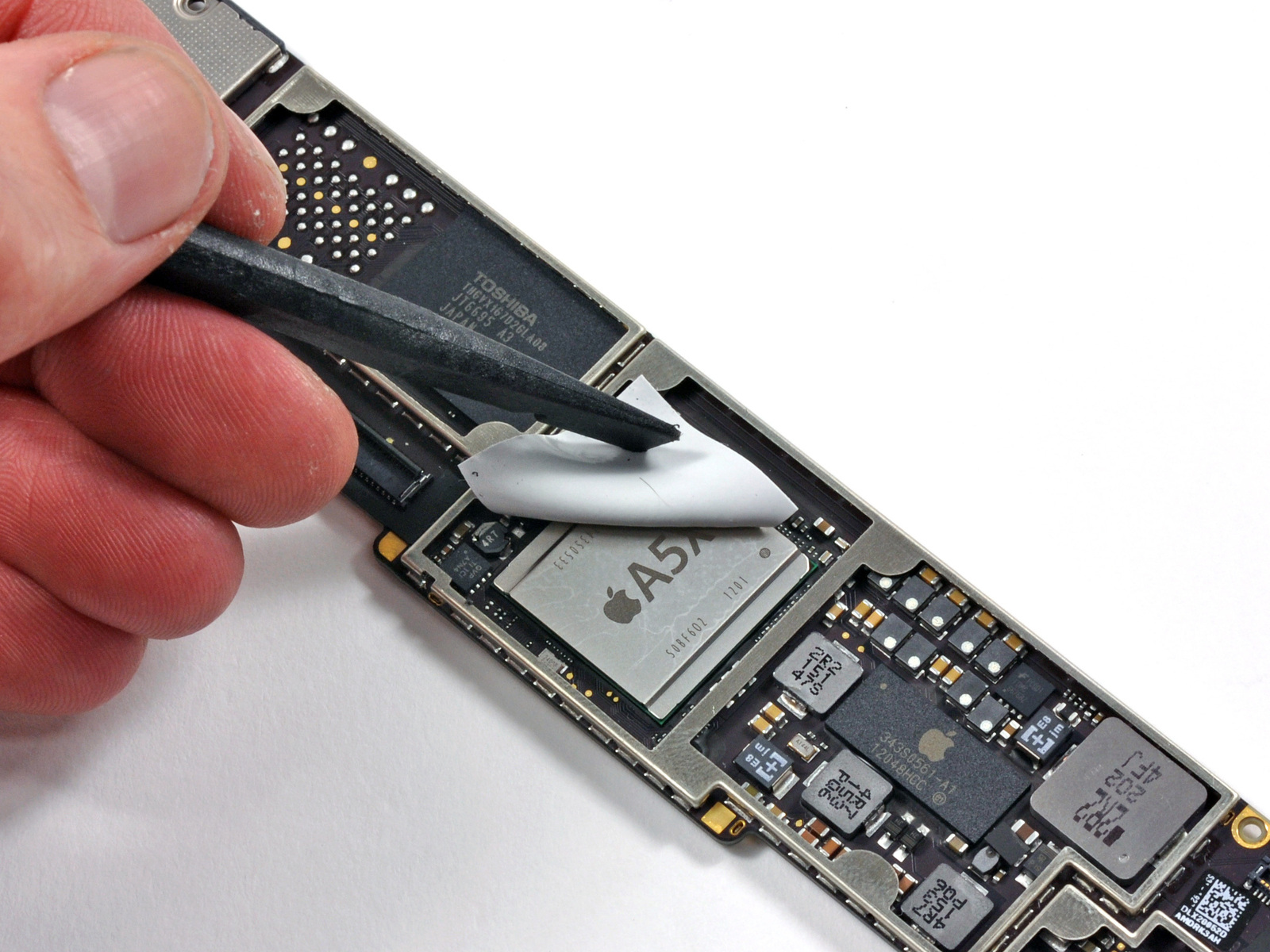

Auf der zweiten Seite des Logic-Boards ist der Apple A5X zu sehen. Direkt daneben befinden sich in diesem Fall die 16 GB NAND-Speicher. Zahlreiche weitere ICs kümmern sich um das Power-Management oder die Signalverarbeitung.

ifixit-ipad3-3

Den kompletten Teardown findet ihr bei iFixit.

Social Links

Ihre Bewertung

Ø Bewertungen: 0

Tags

es liegen noch keine Tags vor.

Kommentare (8)

#1
customavatars/avatar131601_1.gif
Registriert seit: 18.03.2010

Hauptgefreiter
Beiträge: 250
Zitat Don;18588958
2x 1 GB LP-DDR2 stehen dem Apple A5X zur Seite.


2 GB? Dachte bisher waren "nur" 1 GB bestätigt.
#2
Registriert seit: 26.02.2008

Obergefreiter
Beiträge: 65

"2 x 4Gb Elpida LP DDR2 = 1 GB DRAM in separate packages in a 64-bit configuration"

Also so steht das auf ifixit. Ist wohl nur einer kleiner zahlenfehler hier im Artikel.
#3
customavatars/avatar131601_1.gif
Registriert seit: 18.03.2010

Hauptgefreiter
Beiträge: 250
Verwirrend. :D
#4
customavatars/avatar3377_1.gif
Registriert seit: 15.11.2002
www.twitter.com/aschilling
[printed]-Redakteur
Tweety
Beiträge: 30948
Mein Fehler, habe ich korrigiert.
#5
Registriert seit: 13.04.2004

Hauptgefreiter
Beiträge: 180
Zitat
2x 4Gb Elpida LP DDR2 = 1 GB LP-DDR2


Ihr könntet das Ruhig genauer schreiben, dass dort 2x 4 GigaBIT verbaut sind und das dann 1 GigaBYTE ergibt.
#6
customavatars/avatar127992_1.gif
Registriert seit: 26.01.2010

Oberleutnant zur See
Beiträge: 1466
deswegen ist ja bei GigaBIT das b klein und bei GigaBYTE ist es GROSS. Man kann da schon sehen, was gemeint ist obwohl meines wissens das zeichen für Bit bit und nicht b ist......
#7
Registriert seit: 13.04.2004

Hauptgefreiter
Beiträge: 180
Warum wurde mein Beitrag gelöscht?
#8
customavatars/avatar60791_1.gif
Registriert seit: 25.03.2007
Schriesheim
Fregattenkapitän
Beiträge: 2756
immer wieder erstaunlich wie klein die Technik doch geworden ist :D
