Wie modde ich einen Lüfter manuell auf 7V?

[-=DFY=-]

Hallo,

ich bin leider kein erfahrener Bastler, deswegen wollte ich mal fragen wie man da vorgeht bzw ob mein Plan richtig ist. Ich hab also einen Lüfter, 12V, 0.72W laut Aufdruck, macht damit einen Laststrom von P/U = 60 mA. Damit kommen wir auf einen Lastwiderstand von U/I = 200 Ohm. Wenn ich nun, sagen wir der Einfachheit halber, 6 Volt auf dem Lüfter haben will, muss ich ihm doch nen 200 Ohm Vorwiderstand verpassen, richtig? Nur: Wie genau mache ich das? Gehäuselüfter haben drei Kabel, schwarz, rot, gelb. Ich dachte schwarz wäre GND, rot +12V und gelb +5V? Warum hat so ein Lüfter drei Anschlüsse? Wo muss ich die Widerstände dazwischenklemmen?

Dankeschön.
-=DFY=-



[Le_Frog99]

Das 3. Kabel ist das Drehzahlsignal vom Lüfter Das gelbe glaub ich.



[weltirol]

klick



[isirider]

bei 7v kanns einen Kurzschluss geben, der das Nt und mb mind. zerhaut!

Klick



[Lumpy]

Einfachste Möglichkeit:

Fanmate für 3€



[pvt.gwh]

Aufgrund der folgenden Aussage schließe ich mich Lumpy an!

ich bin leider kein erfahrener Bastler



[FrauKrauter]

einfachste möglichkeit:
lüsterklemmen für 10c

überflüssigen floppystecker kappen

lüfter rot auf kabel gelb
lüfter schwarz auf kabel rot

haste 7V

gruß fk



[JapS]

und es geht auch ohne was zu kaufen.

schwarze Kabel von Lüfter an 5V leitung (rot)
gelbe Kabel von Lüfter an 12V Leitung (gelb)

http://www.modding-faq.de/index.php?artid=519&page=2

P.S. schliesse Meinung von FrauKrauter an.



[Tragon]

bei 7v kanns einen Kurzschluss geben, der das Nt und mb mind. zerhaut!

Klick

Mich schockiert weniger diese Tatsache, als dass mir heute ein Händler ein fertiges 7V Kabel angeboten hat. Kann das da auch vorkommen?

Tragon



[seppelchen]

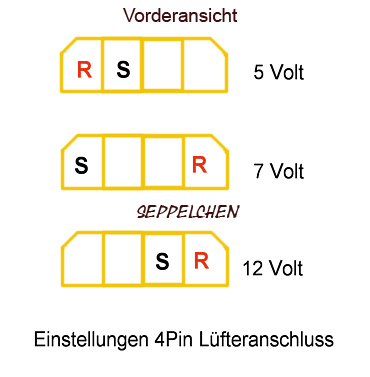

die Kabelstifte bekommst Du mit der Rückseite einer Kulimine raus, einfach drüberschieben und dann den Stift aus dem Stecker ziehen. Seit Jahren betreibe ich diverse Lüfter so



[FrauKrauter]

musst noch dazuschreiben seppelchen
ob die stecker von vorne oder von hinten abgebildet sind

gruß fk



[-=DFY=-]

Danke vielmals. Hab mal auf 5V gemoddet wegen der von euch geäußerten Bedenken, und siehe da, die Dinger laufen sogar an.

edit: Unterscheiden sich die beiden Masseanschlüsse? Eigtl müssten die im Netzteil doch eh auf einer Potentialschiene liegen , oder? Oder muss unbedingt mit der nebenliegenden Masseschiene verbunden werden?



[Schwinni]

Muss ja das gleiche Potential (also 0) sein.
Ansonsten würdest du beim Anschluss der Kabel des Lüfters an die 5V- und 12V-Leitung keine Potentialdifferenz von 7V bekommen!



[seppelchen]

musst noch dazuschreiben seppelchen
ob die stecker von vorne oder von hinten abgebildet sind
gruß fk

jefixt

Danke vielmals. Hab mal auf 5V gemoddet wegen der von euch geäußerten Bedenken, und siehe da, die Dinger laufen sogar an.

edit: Unterscheiden sich die beiden Masseanschlüsse? Eigtl müssten die im Netzteil doch eh auf einer Potentialschiene liegen , oder? Oder muss unbedingt mit der nebenliegenden Masseschiene verbunden werden?

Habe immer die nebeneinanderliegenden genommem, allerdings ohne besonderen Grund. Bei 5V solltest Du aber den Lüfter gut testen. Wenn ich im Bekanntenkreis PC zusammenstelle, werden die Lüfter prinzipiell auf 7V eingestellt...



[MacZweifel]

Ich hab auch einen CPU Lüfter an meiner Lüftersteuerung und dort hab ich das Problem das er bei 5Volt nicht immer direkt anlauft...



[FrauKrauter]

dort hab ich das Problem das er bei 5Volt nicht immer direkt anlauft...

eben deshalb, wie schon beschrieben auf 7V
lüfter werden nicht jünger, die schmierpampe in den lagern auch nicht.
was heute gerade noch mit 5V anläuft muss es in nem halben jahr nicht mehr.

Hab mal auf 5V gemoddet wegen der von euch geäußerten Bedenken

kurzschlussgefahr entsteht durch ungeschickte handhabung
nicht durch die schaltung

gruß fk
Hinzugefügter Post:
p.s.
hier die extended version für haardcorelöter

die 2. schaltungsmöglichkeit hab ich grad nicht greifbar
