USB Steckverbinder am ASUS M2A VM

[kirdneh]

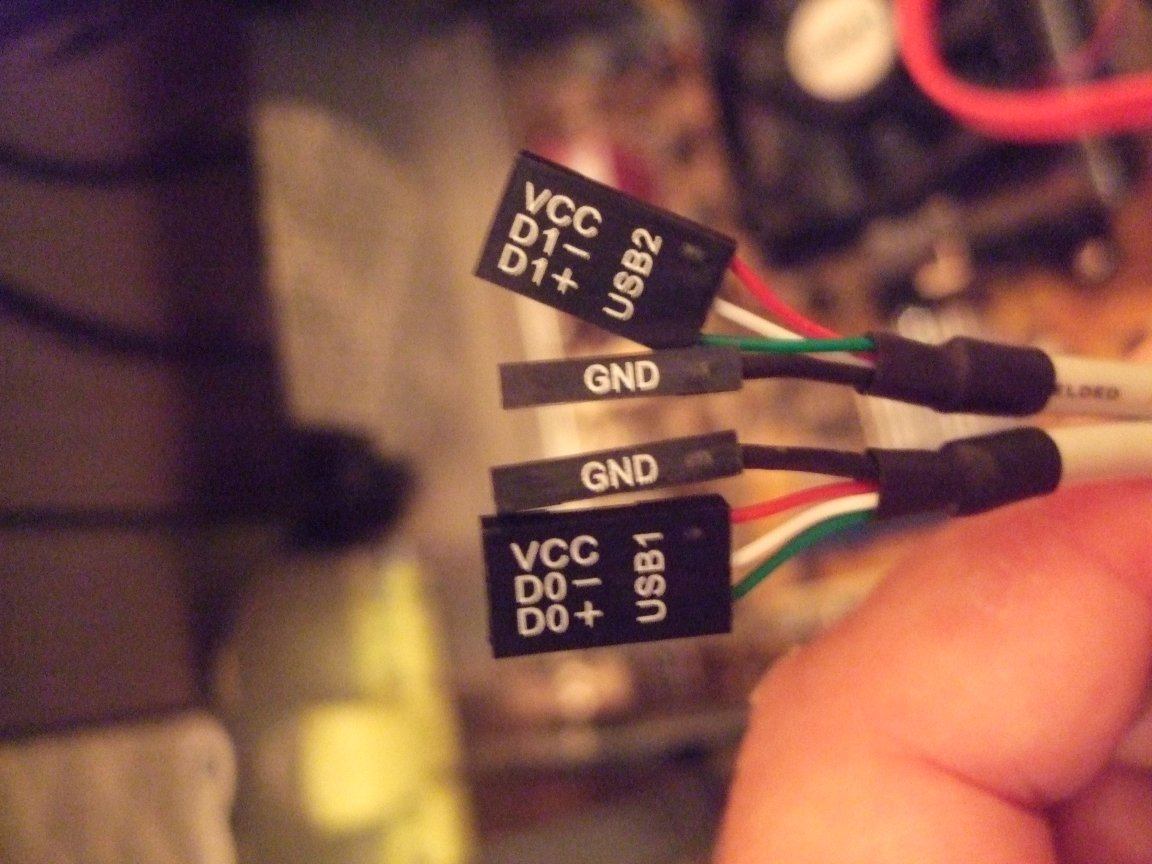

Hi, ich habe mir das ASUS M2A-VM gekauft und alle Kabel und Geräte soweit angesteckt. Aber mit den USB Steckverbindern komme ich überhaupt nicht klar. Wo muss ich die den auf dem Motherboard anstecken Ich habe 2 frontseitige USB-Anschlüsse mit je einem Kabel und je 2 Stecker (1x 3polig, 1x 1polig), sh. Bilder. Aus dem User Guide werde ich dazu nicht schlau, vor allem auch bzgl. der Jumper. An der vorgesehenen Stelle auf dem Motherboard (USBPW1-4) sind doch 3 Stifte nach oben (davon die unter 2 gejumpert) sowie 4 Stifte nach rechts (davon der zweite von links leer), da passen die Stecker doch gar nicht drauf ????

Vielen Dank für die Hilfe.



[seeigel]

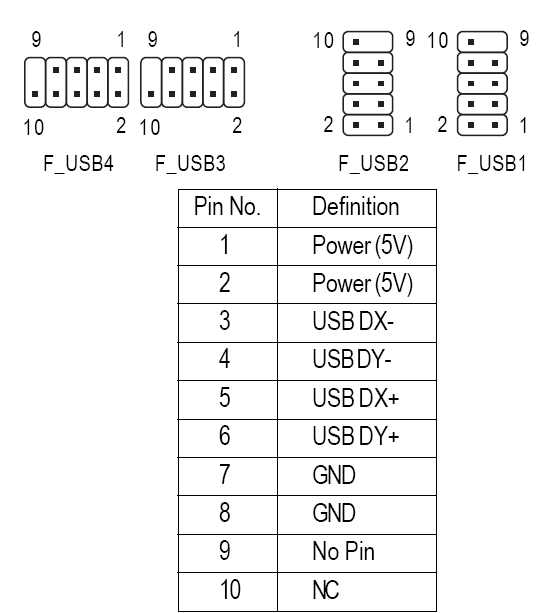

Im Handbuch/manual steht die Pinbelegung vom MB
dann musst du nur noch richtig aufstecken
VCC = Power und dann sollte der rest nicht mehr falsch zu machen sein

ps diese Belegung stammt von einem Gigabyte . sollte aber auch für Asus passen.
sieh aber mal besser nach



[el-sahef]

Die Originalseite aus dem Handbuch zu deinem Board mit drangemalten Namen, so wie es bei dir auf den Kabeln steht.



[kirdneh]

Vielen Dank, Rechner läuft
