Hallo!

nachdem ich mir beim delidden und schleifen ein paar von den SMDs auf meiner CPU zerlegt habe und keinerlei Informationen zu den Bauteilen weder online gefunden noch von Intel bekommen habe, hier mal ein kleines "public service announcement" zu den SMDs auf den aktuellen Intel-Prozessoren.
Es scheint hierbei keinen Unterschied zwischen 12/13/14. Generation und zwischen den Prozessorklassen zu geben.
Getestet wurden 12100F, 13900KS, 14700KF - falls jemand diese Werte mit anderen CPUs bestätigen kann oder doch mal was anderes findet, dann gerne posten.

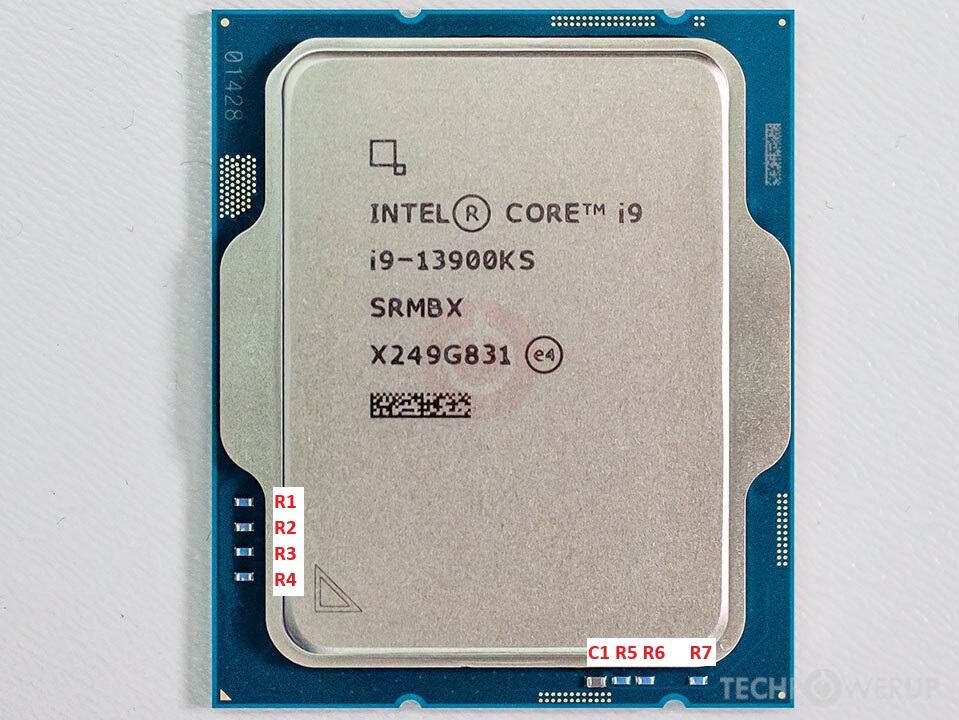

R1WiderstandSMD 1005/0402150 Ohm
R2WiderstandSMD 1005/0402150 Ohm
R3WiderstandSMD 1005/040250 Ohm
R4WiderstandSMD 1005/04022,2 kOhm
R5WiderstandSMD 1005/0402150 Ohm
R6WiderstandSMD 1005/04022,2 kOhm
R7WiderstandSMD 1005/0402100 Ohm
C1KondensatorSMD 1005/040210 uF

C1 wurde einem 12100F entnommen, mehr Werte wären nicht verkehrt. Falls jemand eine kaputte CPU zu diesem Zweck abgeben möchte, kann die Person mir gern eine PN schreiben.
Weitere Daten des Kondensators kann ich mit meinen Mitteln leider nicht herausfinden. Sollte aber eher Zweitrangig sein, da die CPU auch ohne den Kondensator läuft. Die Widerstände sind aber notwendig.
