FFC/FPC für Laptop Mainboard

[anticx]

Hallo zusammen,

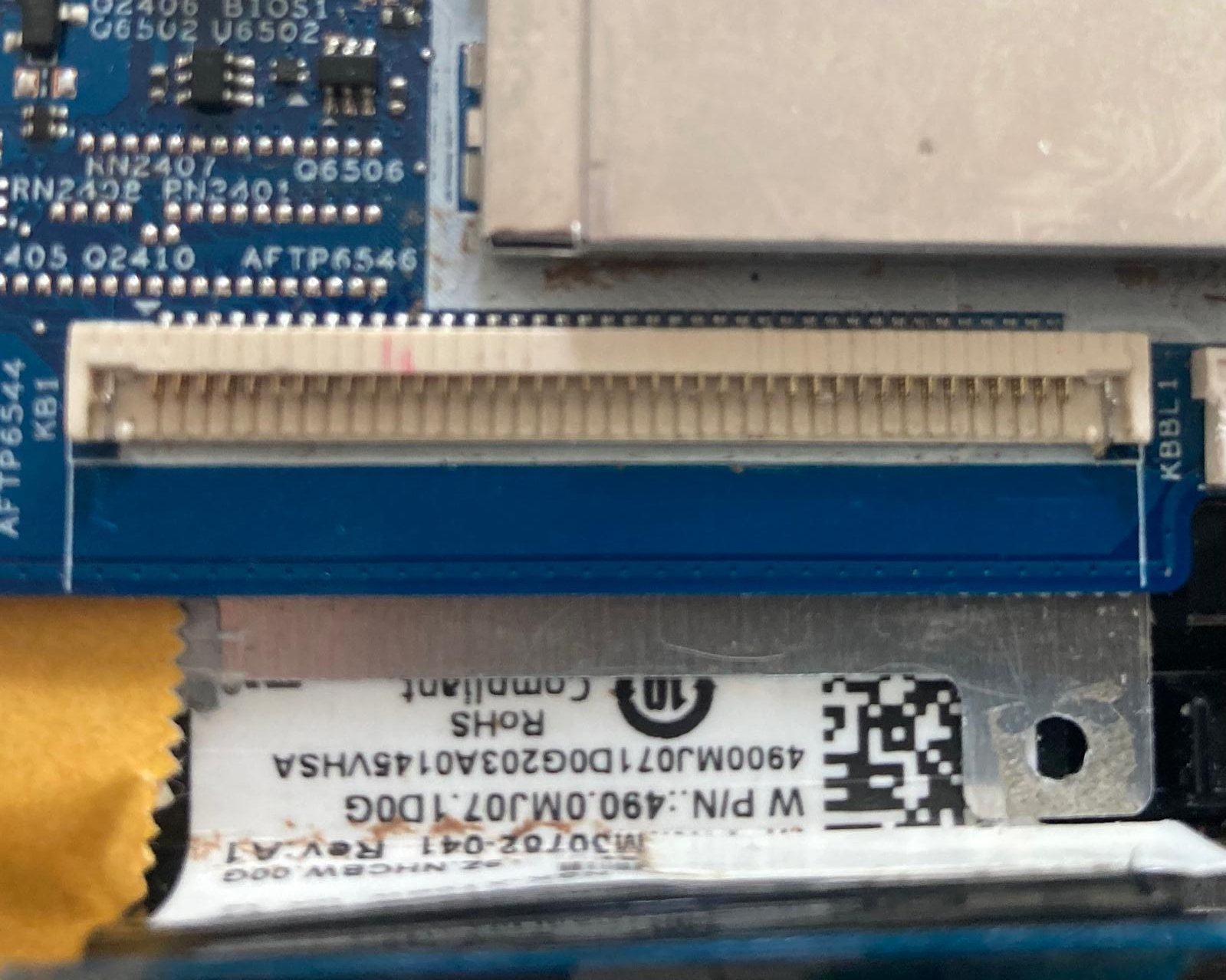

hat jemand eine Erfahrung wo man ein FFC/FPC für ein Laptop Mainboard herbekommt? Mir ist der schwarze Clip für den FFC/FPC Anschluss der Laptop Tastatur kaputt gegangen. Mit Klebeband fixieren klappt leider nicht richtig.
Bei Aliexpress/eBay habe ich die richtige Größe noch nicht gefunden. 40 Pin und 1mm Pitch. Länge 3.6-3.7cm / Breite 0.3-0.4cm

Vielen Dank.



[Eye-Q]

Wenn das 40 Pin und 1 mm Pitch wäre, könnte der Stecker nicht weniger als 40 mm breit sein, also muss das 0,5 mm Pitch sein.

Das dürfte somit dieser sein: https://www.reichelt.de/de/de/shop/produkt/fpc_ffc_verbinder_-_40_pol_rm_0_5_mm-308631



[anticx]

Wenn das 40 Pin und 1 mm Pitch wäre, könnte der Stecker nicht weniger als 40 mm breit sein, also muss das 0,5 mm Pitch sein.

Danke für die schnelle Rückmeldung.
Ups macht Sinn! Aber 0.5mm ist er auch nicht. Scheint wohl leider ein unüblicher FFC/FPC zu sein mit vermutlich 0.8mm Pitch, wie dieser hier: https://de.aliexpress.com/item/32822821518.html



[Eye-Q]

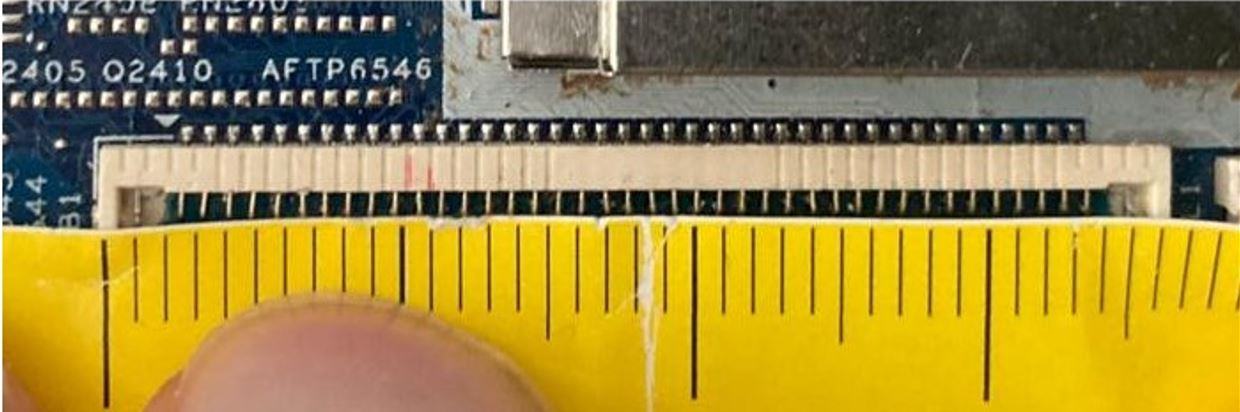

Ja, 40 Pins auf gemessenen ca. 32 mm (erster Pin bei ca, 2,5 mm, letzter Pin bei 34,5 mm) sind 0,8 mm Pitch. Wenn Du den in keinem anderen Shop findest, könntest Du versuchen, ein baugleiches defektes Notebook bei ebay oder Kleinanzeigen zu kaufen und den Anschluss dort auszulöten. Das ist aber nicht einfach, selbst TronicsFix kann das oft nicht, ohne den Kunststoff etwas zu schmelzen, das ist also nichts für Anfänger.



[anticx]

Ich brauch nur den schwarzen Clip zum schließen. Den bekommt man zum Glück runter vom FFC/FPC. Nur muss ich leider erstmal einen baugleichen FFC/FPC finden. :/

Hier gibt es ein ganzes Modul mit 0.8mm 40pin, aber leider teuer https://de.aliexpress.com/item/1005007208781810.html

Edit: Ich hab gerade im Meer von FFCs bei Aliexpress einen gefunden der passen sollte https://de.aliexpress.com/item/1005004800298306.html
