Test: 2x GeForce GTX 690 im Quad-SLI

DruckenE-Mail
Erstellt am: von

Seite 2: Quad-SLI in Bildern

Wir lassen zunächst Bilder sprechen:

alles

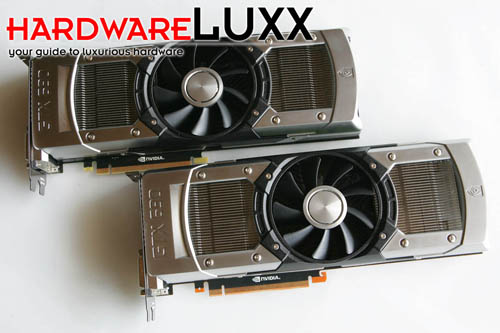

Neben den gewaltig wirkenden technischen Daten, machen die zwei Karten auch rein optisch bereits einen wuchtigen Eindruck. Dieser Eindruck verstärkt sich, wenn man sich vor Augen führt, dass hier etwa 1850 Euro auf zwei Grafikkarten verteilt vor einem liegen.

alles

Zumindest einen gewissen Teil der 1850 Euro kann NVIDIA durch den optischen Eindruck zurückzahlen. Das hochwertig gefertigte Gehäuse aus Magnesium spielt dabei eine wichtige Rolle.

alles

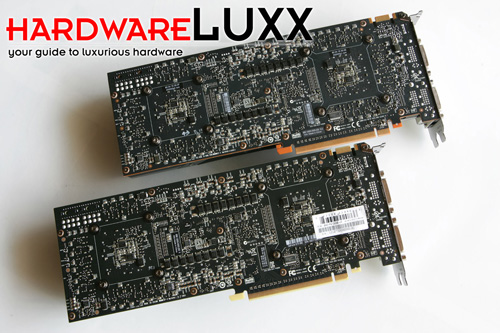

Unzählige SMD-Bauteile sind bereits auf einer GeForce GTX 690 zu finden, die Rückseite zwei dieser Karten zeigen die Komplexität aber sicherlich noch einmal etwas deutlicher.

alles

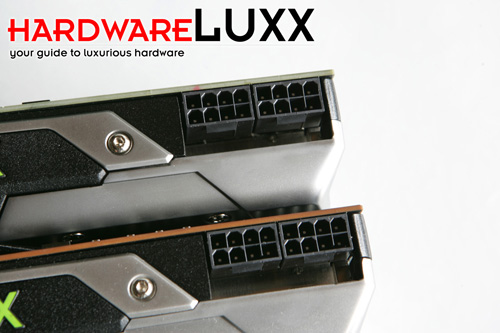

Zwei Grafikkarten mit jeweils zwei 8-Pin-Anschlüssen darf auch ein Redakteur nicht allzu häufig bewundern - wenn dabei überhaupt von "bewundern" gesprochen werden darf. Immerhin deutet sich dadurch bereits theoretisch ein maximaler Verbrauch von 750 Watt an.

alles

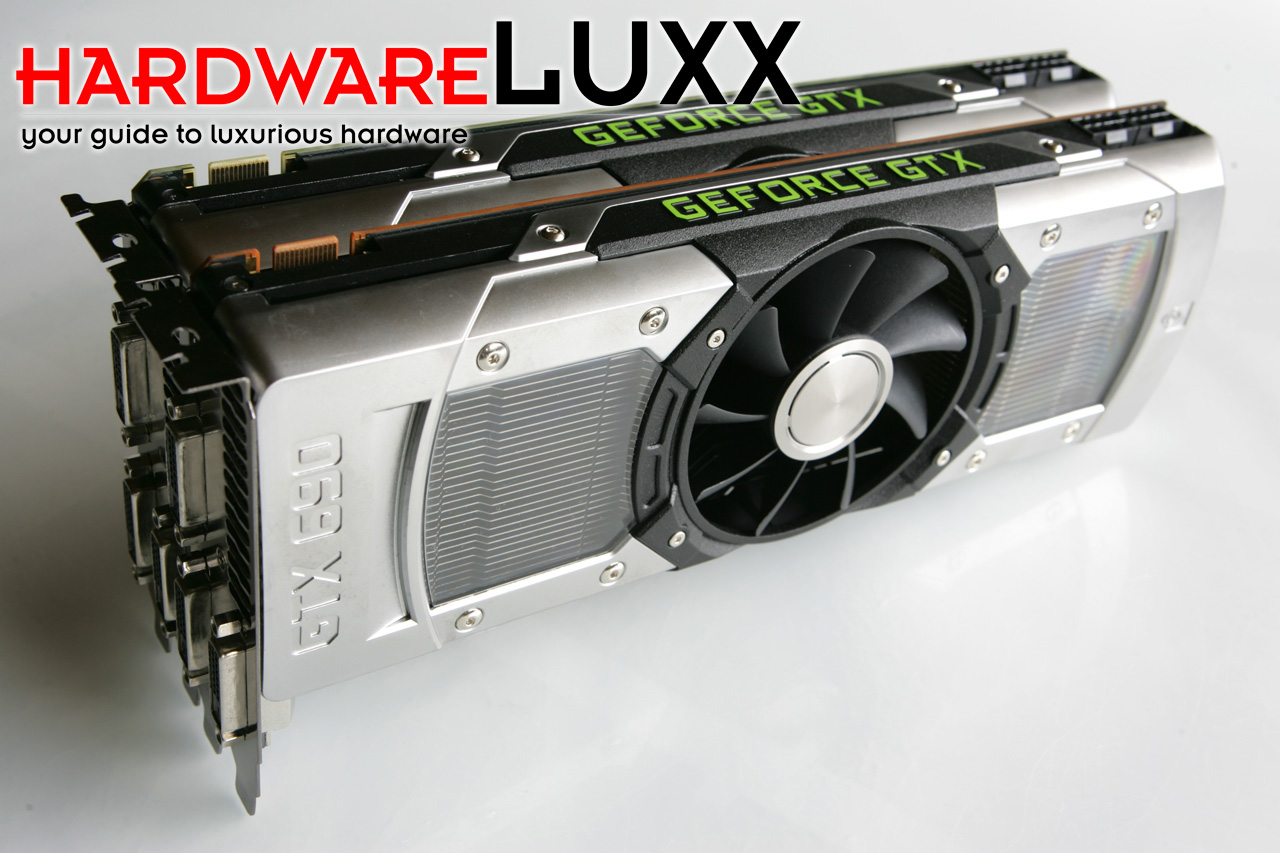

Zwei im System verbaute GeForce GTX 690 nehmen durch ihre Ausmaße nicht nur entsprechend Platz im Gehäuse ein, sondern sollten auch durch mindestens einen Slot voneinander getrennt werden, da der Lüfter sonst kaum die nötige Frischluft ansaugen kann.

Zwei beleuchtete "GeForce GTX"-Schriftzüge sollten auch keinesfalls hinter einem Seitenteil des Gehäuses verschwinden.

alles

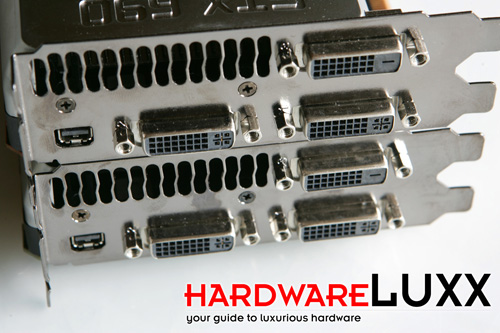

Pro GPU ist "Kepler" in der Lage bis zu sechs Displays anzusteuern. Aufgrund des Platzmangels auf der Slotblende bieten die meisten Karten nur vier Anschlüsse auf der Slotblende. Bei zwei GeForce GTX 690 in einem System bieten sich allerdings unzählige Anschlussmöglichkeiten.

GTX690sli-dvi

Beim Aufbau eines Quad-SLI-Systems muss allerdings beachten werden, dass nur bestimmte DVI-Anschlüsse verwendet werden dürfen. Diese sind in obiger Grafik grün markiert.

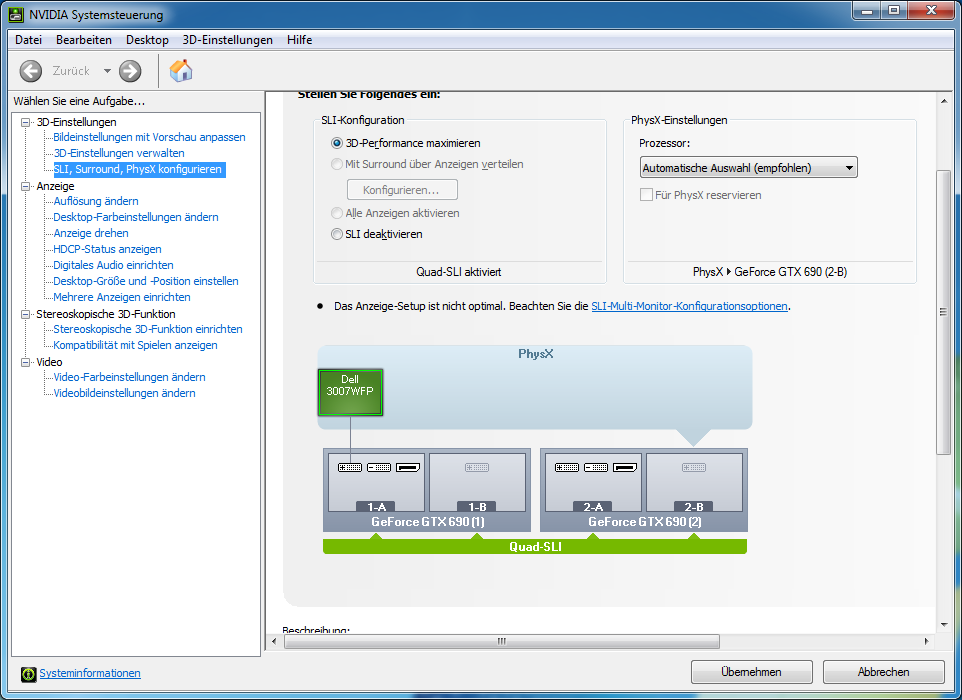

Auch wir hatten einige Probleme das Quad-SLI fehlerfrei zum Laufen zu bringen. Eigentlich sollte es ausreichen, die beiden Karten in das System zu packen und mit einer SLI-Bridge zu verbinden. Unsere Karten wollten aber über Stunden hinweg nur als 3-Way-SLI zusammenarbeiten. Eine von vier GPUs im Leerlauf zu belassen war für uns allerdings keine Alternative und versuchten wir verschiedenen Konfigurationen mit weiteren Grafikkarten im System, mit und ohne SLI-Bridge, sowie gut eine Handvoll Treiber. Nach einigen Stunden meldete die NVIDIA Systemsteuerung dann ein Quad-SLI und wir konnte mit den Messungen und Benchmarks loslegen.

gtx690sli-nvidia



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 5

Tags

es liegen noch keine Tags vor.

Kommentare (54)

#45
Registriert seit: 22.05.2007
NES
Vizeadmiral
Beiträge: 7394
in metro ist die gtx670 auch unter FHD ohne AA ~30% langsamer. also wird es nicht daran liegen, auf was du hinaus willst ;)

außer auf tripple FHD mit 4xAA... dann brechen die dann doch extrem ein.
#46
customavatars/avatar48289_1.gif
Registriert seit: 29.09.2006

Bootsmann
Beiträge: 702
Hab dann gestern wirklich noch beide Karten bekommen und bin soweit zufrieden. Eingebaut, Treiber installiert, SLI aktiviert, 3D-Vision aktiviert und alles funktioniert. In welchem Gehäuse bzw. mit welcher Belüftung habt ihr diese Temps gemessen, weil bei mir werden die Dinger nach einiger Zeit 90° warm? Hab sogar 2 Slots zwischen den Grakas frei (Asus Rampage IV Formula)
#47
customavatars/avatar3377_1.gif
Registriert seit: 15.11.2002
www.twitter.com/aschilling
[printed]-Redakteur
Tweety
Beiträge: 29102
Standard gedämmter Midi-Tower. Belüftet mit 1x 120 mm vorne und hinten. Netzteil saugt ebenfalls hinten raus.
#48
customavatars/avatar48289_1.gif
Registriert seit: 29.09.2006

Bootsmann
Beiträge: 702
Ok. Weißt du auch die RPM der Gehäuselüfter? Hab 3 saugende 120er und 3 einblasende aber mit wenig RPM. 800-1000 IIRC.
#49
customavatars/avatar3377_1.gif
Registriert seit: 15.11.2002
www.twitter.com/aschilling
[printed]-Redakteur
Tweety
Beiträge: 29102
Nein, kann ich dir jetzt nicht sagen. Selbst besonders leise sind sie aber nicht. Wie schon im Review gesagt, eine ausreichend Gehäusebelüftung ist essenziell.
#50
customavatars/avatar132350_1.gif
Registriert seit: 30.03.2010
Hamburg
Flottillenadmiral
Beiträge: 4375
Dann müsste es bei dir im Gehäuse entsprechend warm sein, wenn die Karten 90° aufgrund der semi-passiven Belüftung erreichen. Was wird denn bei offenem Seitenteil erreicht?
#51
customavatars/avatar83107_1.gif
Registriert seit: 21.01.2008
Thüringen
Banned
Beiträge: 16333
Man sollte den Luftstrom schon entsprechend dem hinteren Exhaust der Karte optimieren denn ~170Watt wollen auch ins Freie geführt werden

Oder wenn dann verfügbar konsequent auf einen H2O Kühler umsatteln,obwohl es einen fast leid tut bei dieser Karte den Designer Kühler zu amputieren
#52
customavatars/avatar48289_1.gif
Registriert seit: 29.09.2006

Bootsmann
Beiträge: 702
Zitat estros;18892769
Dann müsste es bei dir im Gehäuse entsprechend warm sein, wenn die Karten 90° aufgrund der semi-passiven Belüftung erreichen. Was wird denn bei offenem Seitenteil erreicht?


Habs optimiert und die Karten sind jetzt Kühler. Wäre toll wenn man den heiße Luft direkt aus dem Gehäuse leiten könnte. Ein kleiner Tunnel zur Front hin würde schon reichen.


Zitat scully1234;18896396
Man sollte den Luftstrom schon entsprechend dem hinteren Exhaust der Karte optimieren denn ~170Watt wollen auch ins Freie geführt werden

Oder wenn dann verfügbar konsequent auf einen H2O Kühler umsatteln,obwohl es einen fast leid tut bei dieser Karte den Designer Kühler zu amputieren


Wasser kommt sowieso nicht in Frage ist mir zu umständlich und beim zocken hab ich eh das Headset auf und Idle is er eh leise ;)
#53
Registriert seit: 23.05.2012

Matrose
Beiträge: 1
Schöner Test, aber hättet ihr nicht die Framerate Limitierung bei Battlefield 3 für den Test etwas höher einstellen können? Dann wären die ersten drei Testergebnisse auch etwas aussagekräftiger gewesen...

GameTime.MaxVariableFps 999.000000
#54
customavatars/avatar42212_1.gif
Registriert seit: 27.06.2006
NRW
Kapitän zur See
Beiträge: 4024
Wann bekommt man die Karte bei EVGA's Step-Up ?

Bisher ist sie noch nicht gelistet.

Nachtrag:

Die GTX690 gibt es nicht fürs Step-Up, Dual-GP Karten sind davon ausgeschlossen.
