MSI B85M ECO im Test

DruckenE-Mail
Erstellt am: von

Seite 1: MSI B85M ECO im Test

IMG 4 logoVor mehr als vier Monaten wurde die ECO-Mainboard-Serie von MSI ins Leben gerufen. Deren Modelle basieren auf dem Sockel LGA1150 und sind somit für alle Prozessoren aus der Haswell- und Haswell-Refresh-Generation (inkl. Xeon-E3-1200-v3-Serie) vorbereitet. Durch die abgrenzende Bezeichnung "ECO" wird von den Taiwanern verdeutlicht, dass diese Mainboards ökokolgisch zu Werke gehen und auf eine besonders hohe Effizienz getrimmt sein sollen. Wir haben uns einmal das MSI B85M ECO geschnappt und es besonders auf das Effizienz-Protenzial hin untersucht. Kann es die bisherigen getesteten Sockel-LGA1150-Mainboards in Sachen Leistungsaufnahme unterbieten? Finden wir es heraus.

Für den Anfang hat MSI drei verschiedene Modelle vorgesehen, die die ECO-Serie bilden. So gibt es einmal das H81M ECO, das H97M ECO und schließlich unser heutiges Testobjekt, das B85M ECO. Es scheint beabsichtigt zu sein, dass es ausschließlich Micro-ATX-Modelle gibt. Das Mainboard-Format ist für dieses Vorhaben unserer Ansicht nach genau die richtige Wahl für die Kombination aus ausreichender Ausstattung und bestmöglicher Effizienz. Dennoch wäre auch ein Mini-ITX-Modell interessant. Generell jedoch sind die Mainboards aus der ECO-Serie besonders für Anwender vorgesehen, die ein leises und absolut effizientes System aufbauen wollen. MSI preist das B85M ECO auf ihrer Webseite mit einer Stromersparnis bis 40 Prozent bei dennoch voller Leistung und Kompatibilität aus. Im Gegensatz zu den anderen aktuellen MSI-Platinen mit maximal 29 Prozent Ersparnis liegt der theoretische Vorteil der ECO-Platine somit bei weiteren 11 Prozent. Das klingt schon einmal alles andere als schlecht.

Wir blicken nun aber verstärkt auf das B85M ECO. Auf dem Micro-ATX-PCB wurden neben vier DDR3-DIMM-Speicherbänke ein PCI-Express-3.0-x16-Steckplatz, zwei PCIe-2.0-x1-Slots sowie ein PCI-Slot untergebracht. Mit den vier SATA-6G- und zwei SATA-3G-Ports lassen sich Laufwerke in ausreichender Anzahl anschließen. Zur weiteren Ausstattung dürfen sich vier USB-3.0- und acht USB-2.0-Schnittstellen zählen. Ohne Frage finden sich auch ein Gigabit-LAN-Anschluss, drei analoge Audiobuchsen und drei Grafikausgänge in Form von jeweils einmal DVI, HDMI und VGA wieder.

Das MSI B85M ECO in der Übersicht.

Auch wenn das PCB selbst schwarz ist, kommt es dennoch eher als braun rüber. Das liegt an den zahlreichen Leiterbahnen, die braun gefärbt sind. Passend zum ECO-Thema wurde die grüne Farbe mit eingebracht. Es wurden sämtliche PCI-Express-Steckplätze und zwei DIMM-Slots in grün hinterlassen, der Rest ist weiß.

Die Spezifikationen

MSI hat sich beim B85M ECO für folgende technische Eigenschaften entschieden:

Die Daten des MSI B85M ECO in der Übersicht
Mainboard-Format Micro-ATX
Hersteller und
Bezeichnung
MSI
B85M ECO
CPU-Sockel LGA1150
Straßenpreis ca. 60 Euro
Homepage http://de.msi.com/
Northbridge-/CPU-Features
Chipsatz Intel B85 Express Chipsatz
Speicherbänke und Typ 4x DDR3 (Dual-Channel)
Speicherausbau max. 32 GB (mit 8-GB-DIMMs)
SLI / CrossFire -
Onboard-Features
PCI-Express

1x PCIe 3.0 x16 (x16)
2x PCIe 2.0 x1

PCI 1x PCI
Serial-ATA-, SAS- und
ATA-Controller

4x SATA 6G über Intel B85
2x SATA 3G über Intel B85

USB 4x USB 3.0 (2x am I/O-Panel, 2x über Header) über Intel B85
8x USB 2.0 (4x am I/O-Panel, 4x über Header) über Intel B85
Grafikschnittstellen 1x DVI
1x HDMI
1x VGA
WLAN / Bluetooth -
Thunderbolt -
LAN

1x Intel I218-V Gigabit-LAN

Audio 8-Channel Realtek ALC887 Audio Codec

Die Mischung aus Grün und Weiß bringt bei der Verpackung einen optischen Hingucker hervor. Wie man auf dem Bild erkennen kann, ist die Front an sich in Weiß gehalten. In der Mitte wurde ein quadratisches Stück Rasen auf den Karton gedruckt, auf dem wiederum die im Inneren befindliche Platine in Weiß angebracht wurde. So ist oben links das MSI-Logo, rechts die Intel-Embleme, darunter die Modellbezeichnung und ein Hinweis zum Intel-Gigabit-Anschluss zu sehen. Ebenfalls wichtig dürften die beiden Sticker vom TÜV-Saarland sein. Der technische Überwachungsverein aus Saarland hat dem MSI B85M ECO eine hohe Effizienz und eine gute Stabilität bescheinigt. Nicht zu vergessen, das ECO-Series-Logo rechts unten in der Ecke.

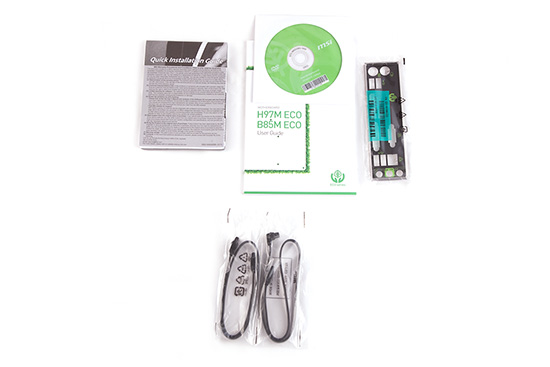

Das mitgelieferte Zubehör

Folgendes Zubehör befand sich im Karton:

  • I/O-Blende
  • Mainboard-Handbuch inkl. Treiber- und Software-DVD
  • Quick Installation Guide
  • zwei SATA-Kabel

Bis auf die zwei SATA-Kabel liefert MSI das B85M ECO mit keinem besonderen Zubehör aus. Nichtsdestotrotz muss der Käufer nicht auf die Pflichtbeigaben, wie der I/O-Blende, dem Mainboard-Manual, dem DVD-Datenträger und einem Quick-Installation-Guide verzichten. Bei einem Preis von rund 60 Euro kann man auch nicht viel Zubehör erwarten.
