ASRock E3V5 WS im Test

DruckenE-Mail
Erstellt am: von

Seite 1: ASRock E3V5 WS im Test

asrock e3v5 ws 4 logoErstmals seit der Sandy-Bridge-Generation handelt der Chipgigant Intel mit den Desktop- und Workstation-/Server-Prozessoren für den Midrange-Sockel grundlegend anders. War es bis zur Haswell-Generation noch möglich, eine Xeon-CPU auf einem Sockel-LGA1150-Mainboard mit den Intel-Chipsätzen Z97, H97, Z87, H87, B85 und H81 zu betreiben, macht das Unternehmen nun zur aktuellen Skylake-Generation einen grundlegenden Strich durch die Rechnung. Die Skylake-Xeons sind mit den Desktop-Chipsätzen inkompatibel und benötigen die Workstation/Server-Mainboards mit Intels C232- oder C236-Chipsatz. Ein solches Mainboard ist beispielsweise ASRocks E3V5 WS, das wir in diesem Artikel näher begutachten möchten.

Von den reinen Server-Mainboards abgesehen (ASRock Rack), stellt der taiwanische Hersteller aktuell zwei Consumer-Workstation-Mainboards für die Skylake-S-Prozessoren zur Verfügung: Das E3V5 WS und das E3V5 Performance Gaming/OC aus der Fatal1ty-Serie. Das Ziel dahinter: Trotz der Intel-Sperre wird versucht, noch ein wenig vom Absatz der Xeon-E3-1200-v5-Prozessoren mitzunehmen. Im Preisvergleich ist auch weiterhin der Intel Xeon E3-1230 v5 (Hardwareluxx-Test) mit etwa 275 Euro sehr attraktiv, da er mit Hyper-Threading vier Kerne und acht Threads bietet. Gezwungenermaßen ist dann allerdings auch ein Workstation/Server-Mainboard notwendig.

ASRocks E3V5 WS wurde mit zwei mechanischen PCIe-3.0-x16-, drei PCIe-3.0-x1-Steckplätzen, vier DDR4-DIMM-Speicherbänken (inklusive ECC-Unterstützung), sechs SATA-6GBit/s-Ports und dazu jeweils sechs USB-3.0- und USB-2.0-Ports ausgestattet. Netzwerktechnisch wurde natürlich an einen Gigabit-LAN-Port gedacht. Für den Sound wurde ebenfalls an eine ausreichende Lösung gedacht.

Das ASRock E3V5 WS in der Übersicht.

Farblich wurde das Workstation-Mainboard hauptsächlich in Schwarz gehalten, auch wenn einige weiße Akzente in der Nähe des Sockels in X-Form hinzugefügt wurden. Bei den Abmessungen handelt es sich um das schmale ATX-Format.

Die Spezifikationen

Und das sind die technischen Eigenschaften des ASRock E3V5 WS:

Die Daten des ASRock E3V5 WS in der Übersicht
Mainboard-Format ATX
Hersteller und
Bezeichnung
ASRock
E3V5 WS
CPU-Sockel LGA1151
Stromanschlüsse 1x 24-Pin ATX
1x 8-Pin EPS12V
CPU-Phasen/Spulen 5 Stück
Straßenpreis ca. 116 Euro
Produktseite http://www.asrock.com
Northbridge-/CPU-Features
Chipsatz Intel C232 Chipsatz
Speicherbänke und Typ 4x DDR4 (Dual-Channel, ECC-Support)
Speicherausbau max. 64 GB (mit 16-GB-DIMMs)
SLI / CrossFire CrossFireX (2-Way)
Onboard-Features
PCI-Express

1x PCIe 3.0 x16 (elektrisch mit x16) über Skylake-S-CPU
1x PCIe 3.0 x16 (elektrisch mit x4) über Intel C232
3x PCIe 3.0 x1 über Intel C232

PCI -
SATA(e)-, SAS-
und
M/U.2-Schnittstellen

6x SATA 6GBit/s mit RAID 0, 1, 5, 10

USB

6x USB 3.0 (4x am I/O-Panel, 2x über Header) über Intel C232
6x USB 2.0 (2x am I/O-Panel, 4x über Header) über Intel C232

Grafikschnittstellen -
WLAN / Bluetooth -
Thunderbolt -
LAN

1x Intel I219-LM Gigabit-LAN

Audio-Codec
und Anschlüsse
8-Channel Realtek ALC892 Audio Codec
3x 3,5 mm Audio-Jacks
FAN-Header 1x CPU-FAN 4-Pin
2x Chassis-FAN 4-Pin

Die Verpackung wurde ASRock-typisch gestaltet. In der Mitte wird ganz groß auf das Super-Alloy-Feature hingewiesen, währenddessen direkt darunter die Modellbezeichnung aufgedruckt wurde. Oben links sind das ASRock-Logo und rechts davon einige Grundfeatures zu sehen.

Das mitgelieferte Zubehör

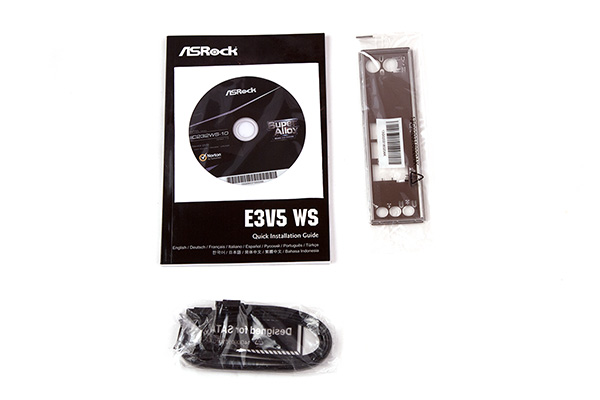

Nachdem wir die Verpackung geöffnet haben, haben wir mit folgendem Zubehör Bekanntschaft gemacht:

  • I/O-Blende
  • Mainboard-Handbuch inkl. Treiber- und Software-DVD
  • zwei SATA-Kabel

Die Zubehör-Liste ist sehr kurz. Mitgeliefert wird die I/O-Blende, das Mainboard-Handbuch inklusive Support-Datenträger sowie zwei SATA-Kabel.



Social Links

Seitenübersicht

Kommentare (19)

#10
Registriert seit: 05.07.2010

Admiral
Beiträge: 10347
Was soll eigentlich im Fazit das "kein M.2-Slot (mit zwei Lanes)"? Ein M.2 Slot mit 2 Lanes ein Krüppel, der bremst eine 950 Pro schon ein, auch wenn es zwei PCIe 3.0 Lanes sind. Das es keinen M.2 gibt ist ein Nachteil, aber was soll der Zusatz "mit zwei Lanes"?

Zitat Averomoe;24314204
Diese Leute brauchen dann auch Skylake nicht. Ohne M.2 via 4 Lanes und USB 3.1 kann man auch bei Haswell bleiben und sich seinen Xeon mit einem billigen B85 realisieren.
Also die PCIe Lanes sind beim C232 alle PCIe 3.0 Lanes, beim Haswell nur die von der CPU und beim B85 haben sie hat man auch keine Unterstützung für ECC RAM, was ja dem einen oder anderen schon etwas wert ist. Für reine Gamer die einen Xeon nur kaufen um günstig eine CPU mit 4 Kernen +HT zu bekommen, mag dann der Haswell Xeon reichen, aber wie lange noch? Die S.1150 Plattform wird abgelöst und auslaufen, in absehbarer Zeit wird sie also keine Alternative mehr sein. Außerdem bietet der S.1150 keinen DDR4 Support.Wer auch die RAMs neu kaufen will oder muss, z.B. weil er noch von einem alten Board mit DDR2 upgradet, der sollte besser gleich Skylake mit DDR4 RAM setzen als auf Haswell und jetzt noch das ebenfalls auslaufende DDR3 RAM kaufen.

Zitat oelsi;24316037
Interessanter als die Untersuchung von RAM-"Overclocking"-Funktionen auf einem [U]Work[/U]station-Board wäre eine Antwort auf die Frage gewesen, ob auf dem Board tatsächlich ECC Fehlerschutz funktioniert und nicht nur "Support von ECC UDIMMs", wie von Asrock beworben, gegeben ist.
Supported steht eigentlich dafür, dass das Feature auch funktioniert. Einfach nur Unbuffered ECC RAM einstrecken kann man in jedes Board, die laufen eigentlich immer, es hängen dann nur eben die extra Lanes in der Luft. Was nicht geht sind anderen RAM Typen wie reg (registered) oder LRDIMM, die gibt es nur als ECC RAM und die laufen auf den kleinen Xeon E3 auch nicht, der verträgt nur unbuffered RAM.

Zitat oelsi;24316037
Ein kreativer Marketing-Mensch könnte aus non-ECC Betrieb von ECC UDIMMs schon mal ein "Supports DDR4 ECC Memory Modules" machen...
Dann würde das aber bei allen Mainboards stehen, das ist aber nicht der Fall, es steht nur denen mit den C-2xx Chipsätzen und die unterstützen das ja, weshalb es auch keinen Sinn macht wenn das Board nun nur wegen ein paar eingesparter Verbindungen zwischen CPU und RAM Slots darauf verzichten sollte.

Wobei es mich aber immer wieder ein wenig wundert, was der Chipsatz nun eigentlich damit zu tun hat, sitzt doch der Speichercontroller in der CPU und damit werden RAMs ja gar nicht an den Chipsatz angebunden, trotzdem bestimmt der ob ECC RAM funktioniert oder nicht. Ebenso mit der Aufteilung der PCIe Lanes der CPU, deren mögliche Konfigurationen bestimmt der Chipsatz ebenfalls obwohl sie nicht über ihn laufen, sondern direkt von der CPU zum Slot. Da hat der C232 "Supported Processor PCI Express Port Configurations: 1x16, 2x8, 1x8+2x4" wie der Z170 oder Q170, während die B und H Desktop Chipsätze diese Aufteilung der Lanes nicht erlauben. Die Hilfe dazu sagt:
Zitat
Configurations indicates the number of lanes and bifurcation capabilities for which the processor PCI express port is enabled. Note: The processor's actual PCI express configurations will be determined or limited by the value of this chipset attribute even if the processor is capable of additional configurations.
Leider hat ASRock von dem Feature keinen Gebrauch gemacht und alle 16 PCIe der CPu an nur einen Slot gepackt.

Zitat oelsi;24316037
Auch hätte man erwähnen können, dass trotz des Vorhandensein einer vPro-fähigen I219-LM NIC, vPro auf dem Board nicht funktionieren dürfte, da der C232-Chipsatz es nicht unterstützt.
Eben, das habe ich auch auf die Schnelle als den Unterschied zwischen dem I219-LM und dem I219-V ausgemacht, von den 20ct Preisunterschied mal abgesehen.
Zitat oelsi;24316037
Dafür bemängelt man dann lieber mehrfach eine nicht-"optimale" vertikale Anordnung von SATA-Ports, die zwar im verbauten Zustand für leichtere Zugänglichkeit der SATA-Anschlüsse sorgt, aber durch die Anordnung unten am Board noch nicht mal lange PCI-Karten stört...
Eben bei einem vollgepackten Board sind die abgewinkelten SATA Anschlüsse ein Vorteil, können aber je nach Gehäuse auch sehr unpraktisch sein. Bei diesem Board besteht gar keine Gefahr das die SATA Kabel dort stören werden, da sind sie viel praktischer als abgewinkelte Anschlüsse zu erreichen.

Zitat oelsi;24316037
Sollte auf dem Board jedenfalls tatsächlich ECC-Fehlerschutz funktionieren, wäre es das derzeit günstigste Board mit dieser Eigenschaft und somit für den Einsatz als günstige Workstation oder auch Homeserver sehr interessant.
Davon würde ich schon ausgehen, das ist bei der Fall wenn die ECC RAM als Supported angeben und außerdem gibt es auch noch den Hinweis, dass die ECC Funktion selbst eben bei i5 und i7 CPUs nicht geht: Damit sollte auch im Umkehrschluss klar sein, dass mit einer CPU die es unterstützt dann die ECC Funktion auch gegeben ist, wenn durchgehend ECC RAM Riegel verbaut sind.

Zitat mensch183;24321986
Interessant wäre ein Test der ECC-Funktion mit Pentium G4400 oder i3-6100 gewesen.
Traditionell haben die Dual-Core CPUs für den S. 115x ECC Unterstützung, da lohnt es für Intel offenbar nicht extra Xeon Modelle zu bringen und das gibt Intgel z.B. für den i3-6100 auch an: "ECC Memory Supported : YES". Nur die i5 und i7 haben von den gesockelten CPUs generell keine ECC Unterstützung, leider.

Zitat mensch183;24321986
Neben Xeon-Support ist das ECC-Feature DAS Verkaufsargument der C23x-Boards. Bei billigen C23x-Boards wie dem des Artikels drängen sich die 2 genannten CPUs geradezu auf: Billiges C232-Board + billige ECC-fähige CPU
Den Sinn von ECC RAM sehen viele Heimanwender einfach nicht und viele begreifen daher diese Boards nur als eine Möglichkeit wieder einen günstigeren Xeon mit 4 Kernen + HT zu betreiben, werden dann auch nicht die paar Euro mehr für ECC RAM ausgehen und damit ein wichtiges Feature für einen stabilen Betrieb und den Schutz ihrer Daten vor unbemerkter Datenkorruption verschenken. Da fehlt der Masse der Heimanwender einfach das Problembewusstsein und dann herrscht noch der Aberglaube vor, dass man RAM Fehler immer durch dauernde Abstürze ja sowieso leichter erkennen würde.

Zitat mensch183;24321986
Statt kleine, 2-core-Xeons zu releasen, hat Intel dem Pentium und i3 ECC gegönnt, um den Markt für günstige Server und Workstations mit ECC zu bedienen.
Das ist auch so geblieben, selbst der billigste Celeron für 45€unterstützt wieder ECC RAM.
#11
customavatars/avatar73811_1.gif
Registriert seit: 29.09.2007

Kapitän zur See
Beiträge: 3367
Zitat Holt;24322938
...
Wobei es mich aber immer wieder ein wenig wundert, was der Chipsatz nun eigentlich damit zu tun hat, sitzt doch der Speichercontroller in der CPU und damit werden RAMs ja gar nicht an den Chipsatz angebunden, trotzdem bestimmt der ob ECC RAM funktioniert oder nicht


Die Frage habe ich mir auch schon gestellt, leider findet man im Netz kaum Informationen zum Thema. Die Indizienlage spricht jedoch dafür, daß das BIOS sehr wohl eine Rolle spielt. Zum einen ist das BIOS ja auch dafür verantworlich, jede Menge Parameter wie RAM-Spannungen, -Takt oder -Latenzen einzustellen. Dass also gerade ECC Speicherschutz automagisch ohne weitere Konfiguration durchs BIOS funktionieren sollte, halte ich für wenig plausibel. Dazu kommen noch Indizien wie die BIOSe von Server-Boards, in denen angezeigt wird, wenn ECC "enabled" ist, und die (wie z.B. mein X10SRA-F) die Option anbieten, ECC abzuschalten. Weiterhin muß ja irgendwo die Logik implementiert sein, wie bei Detektion von ECC-Fehlern im System zu verfahren ist, die RAM-Riegel sprechen ja nicht direkt mit dem Betriebssystem. Insofern gehört zur korrekten Funktion von ECC Speicherschutz eben schon mehr, als nur dass der Rechner mit ECC-DIMMs startet.
#12
Registriert seit: 05.07.2010

Admiral
Beiträge: 10347
Das ist wirklich das einzige was Sinn macht, demnach wäre im Chipsatz noch eine Art Extra- oder Vorab-BIOS über das die HW konfiguriert wird, zumindest teilweise ohne jede Möglichkeit des eigentlichen BIOS darauf Einfluss zu nehmen. Das es Register gibt aus denen die Anzahl ECC RAM Fehler ausgelesen werden können und wo auch hinterlegt wird was bei unkorrigierbaren Fehlern zu passieren hat, ist klar.
#13
customavatars/avatar73811_1.gif
Registriert seit: 29.09.2007

Kapitän zur See
Beiträge: 3367
In der c't 05-2016 steht zum E3V5 WS:

Zitat
Das BIOS protokolliert jedoch keine ECC-Fehler und es gibt auch keine Konsolenumleitung, das E3V5 WS ist also kein Ersatz für ein typisches Server-Mainboard.
#14
Registriert seit: 05.07.2010

Admiral
Beiträge: 10347
Die c't mal wieder, aber denen ist es eben nicht gegeben das WS für Workstation steht und damit halt eben kein "typisches Server-Mainboard" zu erwarten war. Das Protokollieren der ECC Fehler muss in diesem Fall das OS übernehmen, dazu braucht es auch einen passenden Treiber für das Board. Früher fand ich die c't ja auch mal gut, inzwischen hat sich das aber eben geändert, denn zumindest bei SSDs, HDDs und nach der Aussage wohl auch bei Profihardware, haben sie doch massive Kompetenzlücken.
#15
Registriert seit: 16.10.2005

Kapitän zur See
Beiträge: 4017
Zitat IronAge;24312730
Schwache Ausstattung ... lohnt nur für Puristen. ;)

Schon mitbekommen, dass es von MSI demnächst zwei Boards mit C236 Chipsatz geben wird, die mit einer vergleichsweise guten Ausstattung zu einem akzeptablen Preis kommen ?

https://www.msi.com/product/motherboard/C236A-WORKSTATION.html#hero-overview


Es geht also auch anders. :)


Das Micro Atx Board ist auch eine Sparversion, das ATX Board ist ok von der Ausstattung
#16
customavatars/avatar73811_1.gif
Registriert seit: 29.09.2007

Kapitän zur See
Beiträge: 3367
Zitat Holt;24350954
Die c't mal wieder, aber denen ist es eben nicht gegeben das WS für Workstation steht und damit halt eben kein "typisches Server-Mainboard" zu erwarten war. Das Protokollieren der ECC Fehler muss in diesem Fall das OS übernehmen, dazu braucht es auch einen passenden Treiber für das Board. Früher fand ich die c't ja auch mal gut, inzwischen hat sich das aber eben geändert, denn zumindest bei SSDs, HDDs und nach der Aussage wohl auch bei Profihardware, haben sie doch massive Kompetenzlücken.


Ich kann aus der Aussage keinen Mangel an Kompetenz ableiten, immerhin stellt die c't im Artikel keine Erwartungshaltung auf und trifft hier die richtige Schlussfolgerung. Wie es sich mit der Kompetenz im HDD/SDD-Bereich verhält, kann ich nicht beurteilen, ist aber für den im Artikel behandelten Themenkomplex auch nicht massgeblich. Davon ab ist besagter Artikel die einzige mir bekannte Publikation, die überhaupt mal auf das Thema ECC eingeht. Auch der restliche Artikel macht vieles richtig und behandelt im Homeserver-Bereich relevante Themen wie z. B. Fernwartungsfunktionen per IPMI und vPro, Stromverbrauch und ESXi-Support der verbauten Komponenten. Für mich reicht obige Aussage für die Einschätzung, dass Asrock das ECC-Thema abseits von der Verwertung durchs Marketing nicht ernst nimmt. Ich weiss auch nicht, ob überhaupt bzw. wie EDAC (Linux), respektive WHEA (Windows), ohne BIOS-Reporting an die Speicherfehlerinformationen kommen können. Insgesamt also zu viele Fragezeichen, als dass ich das Board in die nähere Auswahl für einen Workstation- oder Homeserver- Build nehmen würde.
#17
Registriert seit: 05.07.2010

Admiral
Beiträge: 10347
Bei einem Porsche 918 kann ich natürlich die schlechte Geländetauglichkeit kritisieren, obwohl er doch Allradantrieb hat.
#18
customavatars/avatar73811_1.gif
Registriert seit: 29.09.2007

Kapitän zur See
Beiträge: 3367
Nachdem Porsche den 918 nicht im Marktsegment der Geländewagen positioniert und vorab auch keine Zweifel bestehen, dass der Allradantrieb tatsächlich funktioniert, ist dies nur ein weiter Kiesel auf der riesigen Halde unpassender Autovergleiche.
#19
Registriert seit: 05.07.2010

Admiral
Beiträge: 10347
Das E3V5 WS ist ja auch kein Servermainboard und daher nicht in dem Marktsegment positioniert, von daher finde ich schon, dass der Vergleich gut passt.
