Test: Zotac Z77-ITX WiFi

PDFDruckenE-Mail
Erstellt am: von

Seite 1: Test: Zotac Z77-ITX WiFi

IMG 5 logoNicht jeder möchte unbedingt einen großen, klassischen PC mit entsprechend großem Mainboard, sondern stattdessen ein kleines, elegantes - aber dennoch performantes - System haben. Viele renommierte Mainboard-Hersteller versuchen deshalb, auch auf wenig Platz möglichst viel Leistung und vor allem eine möglichst breit gefächerte Anschlussvielfalt zu ermöglichen. Ein gutes Beispiel für einen Hersteller beliebter Mini-ITX-Mainboards stellt Zotac dar, von dem es bereits eine Menge Mainboards auf Mini-ITX-Basis für AMD- und Intel-Sockel gibt. Heute stellen wir das Zotac Z77-ITX WiFi auf die Probe und jagen es durch unseren Test und wollen somit feststellen, wie leistungsstark das neueste Mainboard von Zotac wirklich ist.

Zotac ist für seine kleinen Leistungszwerge berühmt, die sich vor allem für HTPCs hervorragend eignen, aber auch in einem Gaming-PC eingesetzt werden können. Der Hersteller versucht stets auf dem Laufenden zu bleiben und bringt für jeden Mid-Range-Sockel auch ein entsprechend kleines Mainboard auf den Markt, egal ob nun für AMD- oder Intel-Prozessoren. Unser heutiges Testobjekt wird das Z77-ITX WiFi sein, welches auf den Sockel 1155 setzt und den Intel Z77-Chipsatz unter seine Fittiche nimmt. Obwohl das Mainboard sehr klein ist, hat es in Relation zur Größe doch einiges an Ausstattung zu bieten.

Möchte man statt der IGP lieber auf eine dedizierte Grafikkarte setzen, kann diese in den einzigen Erweiterungsslot, den PCIe-x16-Slot gesteckt werden, der natürlich auch mit der dritten PCI-Express-Generation kompatibel ist, sofern man auf dieser Mini-ITX-Platine auch einen Ivy Bridge-Prozessor installiert. Zusätzlich vier SATA-Konnektoren und ein mSATA-Slot sind vorhanden. USB 3.0 wird nativ vom Z77-PCH ermöglicht, hier sind es maximal vier Anschlüsse, die mit dem Z77-ITX WiFi möglich sind. In Sachen Netzwerk-Konnektivität kommt man voll auf seine Kosten, denn Zotac stellt hier Dual-LAN zur Verfügung und zusätzlich WLAN mit zwei Antennen. Es macht also durchaus Sinn, sich das Mainboard mal genauer anzuschauen, denn es hat einige schicke Funktionen.

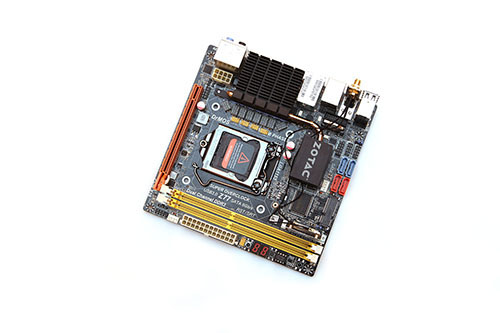

Das Zotac Z77-ITX WiFi in der Übersicht.

Wie so oft ist auch das Printed Circuit Board vom Z77-ITX WiFi in neutralem Schwarz gehalten, während die diversen Slots und weiteren Anschlüsse in verschiedenen Farben verlötet wurden. Das ist man von Zotac aber nicht anders gewohnt. Um die kleine Platine verbauen zu können, muss das gewählte Gehäuse mindestens ein Mini-ITX-Mainboard aufnehmen können (z.B Bitfenix Prodigy). Schauen wir uns die weiteren Daten zum Zotac Z77-ITX WiFi in der Übersicht an:

Die Daten des Zotac Z77-ITX WiFi in der Übersicht
Hersteller und
Bezeichnung
Zotac
Z77-ITX WiFi
Straßenpreis ca. 138 Euro
Homepage http://www.zotac.com
Northbridge-/CPU-Features
Chipsatz Intel Z77 Express Chipsatz
Speicherbänke und Typ 2x DDR3 (Dual-Channel)
Speicherausbau max. 16 GB (mit 8-GB-DIMMs)
SLI / CrossFire -
Onboard-Features
PCI-Express 1x PCIe 3.0 x16
PCI -
Serial-ATA-, SAS- und
ATA-Controller
2x SATA 6G und 2x SATA 3G mit RAID 0, 1, 5, 10 über Intel Z77
USB 4x USB 3.0 (2x am I/O-Panel, 2x über Header) über Intel Z77
8x USB 2.0 über Z77 (4x am I/O-Panel, 4x über Header)
Grafikschnittstellen 2x HDMI, 1x (Mini-)DisplayPort
WLAN / Bluetooth WiFi 802.11 b/g/n, Bluetooth 3.0
Firewire -
LAN 2x Realtek RTL8111E Gigabit-LAN
Audio 8-Channel Realtek ALC892 Audio Codec

Zotac liefert das Z77-ITX WiFi in einer kleinen, quadratischen Verpackung aus, die Zotac-typisch schwarz-gelb-orange gefärbt ist. Es wird darauf verzichtet, die Top-Features auf der Verpackung-Oberseite zu präsentieren, wie es viele andere Mainboard-Hersteller machen.

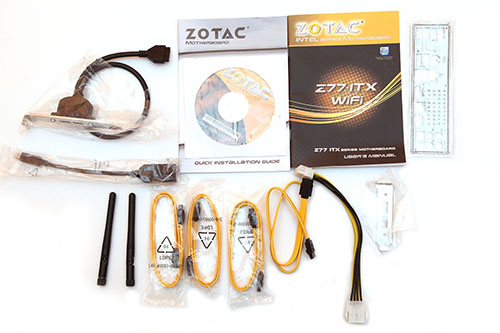

In der Verpackung selbst ließ sich folgendes Zubehör ausfindig machen:

  • I/O-Blende
  • Mainboard-Handbuch inkl. Quick-Installation Guide
  • Treiber-DVD
  • vier SATA-Kabel
  • eine USB-3.0-Slotblende inkl. Low-Profile-Blende
  • ein Mini-DisplayPort zu DisplayPort-Adapter
  • zwei WLAN-Antennen
  • eine 8-Pin ATX-Stromkabelverlängerung

Das mitgelieferte Zubehör ist für so ein kleines Mainboard völlig ausreichend dimensioniert. Es werden vier SATA-Kabel, zwei WLAN-Antennen, ein Mini-DisplayPort zu DisplayPort-Adapter und sogar eine USB-3.0-Slotblende mit auf den Weg gegeben. Und oft kennt man es selbst, wenn das 8-Pin-ATX-Strom Kabel zu kurz ist, um es anständig im Gehäuse zu verlegen. Zotac packt selbst dafür noch eine Verlängerung obendrauf.
