ASRock Z87 Extreme11/ac im Test

DruckenE-Mail
Erstellt am: von

Seite 3: Features und Layout (2)

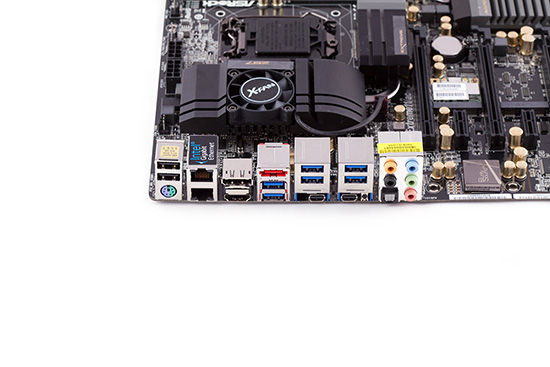

Wir setzen nun beim I/O-Panel fort:

  • 2x USB 2.0, PS/2
  • 2x Gigabit-LAN (oben: Intel I211AT; unten Intel I217V)
  • DisplayPort, HDMI
  • eSATA 6G, 2x USB 3.0 (ASM1074)
  • 2x USB 3.0 (ASM1074), Thunderbolt 2.0
  • 2x USB 3.0 (Intel Z87), Thunderbolt 2.0, CMOS-Clear-Button
  • und die analogen Audioanschlüsse sowie ein optischer Digitalausgang (Toslink)

Vollgepackt mit schönen Sachen: Das I/O-Panel des Z87 Extreme11/ac ist mit dem des Z87 Extreme9/ac bis auf eine Ausnahme identisch. Die beiden Thunderbolt-Anschlüsse entsprechen hier bereits der zweiten Revision. Abgesehen davon bleibt es bei sechs USB-3.0- und weiteren zwei USB-2.0-Schnittstellen sowie zwei Gigabit-LAN-Ports, jeweils einem DisplayPort- und HDMI-Grafikausgang und einer eSATA-6G-Buchse. Natürlich sollen die Audioanschlüsse nicht unerwähnt bleiben. Darunter befindet sich auch ein optischer Digitalausgang.

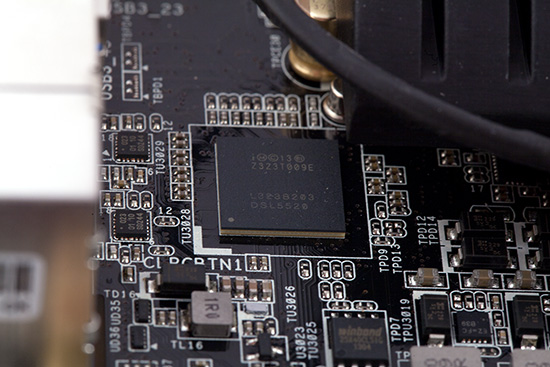

Der neue Thunderbolt-2.0-Controller: Intel DSL5520

Genau wie das Extreme9/ac-Modell hat die Extreme11/ac-Version zwei Thunderbolt-Schnittstellen erhalten. In diesem Fall jedoch wurde der brandneue Intel DSL5520-Controller verbaut, der die Spezifikationen der zweiten Generation inne trägt. Die Datendurchsatzrate wurde von 10 GBit/s auf nun 20 GBit/s verdoppelt. Ansonsten bleibt alles beim Alten.

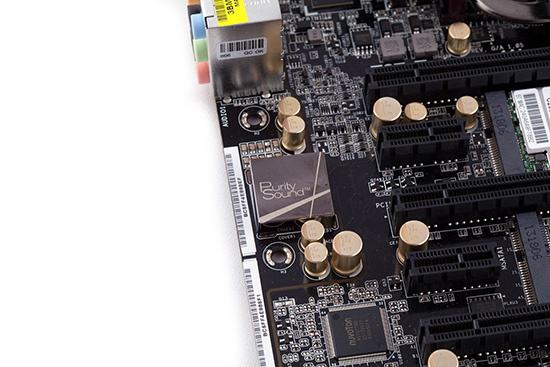

"Purity Sound" alias Realtek ALC1150 + 2x TI NE5532 für die Ohren.

Ebenfalls gleich fällt das Sound-Angebot aus. Unter dem "Purity Sound"-Deckel arbeitet der Realtek ALC1150, der vom TI NE5532 von Texas Instruments begleitet wird. Letzterer arbeitet als Kopfhörerverstärker und ist bis 600 Ohm ausgelegt. Ein weiterer TI NE5532 wird als Differential Amplifier eingesetzt und unterstützt problemlos einen SNR DAC von satten 115 dB, was auch für den Soundprozessor, sprich für den ALC1150 selbst gilt. Hinzu kommt generell eine 7.1-Kanalunterstützung.

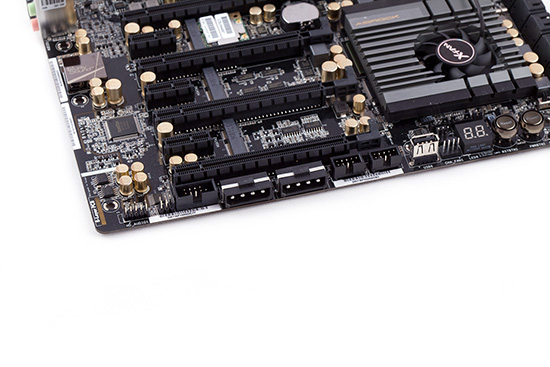

Für den Stromhunger: Zwei 4-Pin-Molex-Anschlüsse

Für den Fall, dass der Anwender mehr als zwei Grafikkarten auf das Board spannt, ist es ratsam, eine zusätzliche Stromquelle zu nutzen. Um nicht auszuschließende Instabilitäten auszumerzen, hat ASRock zwei 4-polige-Molex-Buchsen verlötet. Dann steht dem Multi-GPU-Genuss nichts mehr im Wege.

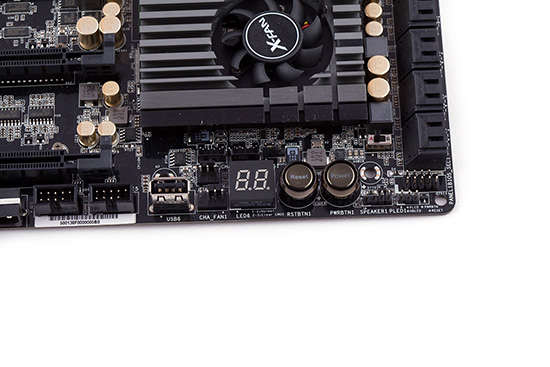

Einige Onboard-Features sind auch dabei.

Links sehen wir neben den zwei USB-2.0-Headern einen vertikal ausgerichteten USB-2.0-TypA-Anschluss, gefolgt von einer Debug-LED sowie jeweils einem Power- und Reset-Button. Oben rechts dagegen wurde auch an einen BIOS-Switch gedacht. Etwas versteckt, oberhalb der Debug-LED, hat ASRock auch ein CMOS-Panel untergebracht, womit das BIOS auch auf diesem Wege hin in den Werkszustand versetzt werden kann.



Social Links

Seitenübersicht

Kommentare (22)

#13
customavatars/avatar18709_1.gif
Registriert seit: 30.01.2005
Österreich
Leutnant zur See
Beiträge: 1194
Zitat FM4E;21512708
Zu dem Technik-Award: Das Board hat ihn vor allem aus dem Grund erhalten, da dieses Brett für ein Desktop-Board (da haben wir es wieder ;)) eine mehr als umfangreiche Ausstattung erhalten hat, die für ein Board aus dem Desktop-Segment zugleich ungewöhnlich, aber auch etwas Besonderes ist.


Ok, das stimmt. Nur, die ganzen PCIe Switches helfen nicht da die ganze Sachen mangelhaft an 16 Lanes der CPU angeschlossen sind! Toll jetzt werden 10 Festplatten, 4 SSDs und 3 GTX 780 TI angeschlossen und die dürfen jetzt um die Bandbreite kämpfen ... nett.
Falls jetzt kommt, das ist aber übertrieben viel Hardware ... warum sollte man sich das Board dann kaufen?
Aus dem Diagramm lese ich übrigens noch raus, dass sich alle PCIe x1 eine Lane teilen und dass der onboard Satabereich ebfalls mit einer PCIe Lane angeschlossen ist.

Aber gut der Abward ist Auslegungssache ... für dich ist das Board etwas besonders und deswegen Abwardfähig, für mich wäre die Sinnhaftigkeit und die Umsätzung wichtiger.
#14
Registriert seit: 09.06.2008

Obergefreiter
Beiträge: 81
Zitat
Habe ich ergänzt.


Vielleicht sollte man auch noch dazu schreiben, dass das Board trotz 16 SAS nur maximal 10 Geräte in einem Raid unterstützt. (oder hab ich das übersehen)

Ich würde mich auch auf die Aussagen die bei LSI stehen nicht verlassen. Die gelten oft nur für die eigenen LSI Controller, auch was den Cache angeht. Beim alten Z77 Extreme 11 wurde auch an einigen Stellen erzählt, er hätte cache und man könne die Policy mittels Megaraid einstellen, aber die Option war nicht da, weil der Cache auf dem ASRock Board nicht vorhanden ist.

Habt ihr das mal ausprobiert ob die Optionen da sind?

Beim letzten Test den ich zum Z77 Extreme 11 gelesen habe, ich glaube es war bei Andantech, da war selbst der Intel Z77 Controller mit 3-4 SSDs (trotz nur 2 sata 3) im Raid schneller als der SAS Controller! Wäre also interessant gewesen mal zu sehen wie das hier mit 6 intel SATA 3 aussieht.

Das ganze Board scheint mir eher nach dem Motto entworfen zu sein:
"Wir pressen irgendwie drauf was geht, egal wie, hauptsache hohe Zahlen!"
#15
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29767
Zitat KalleWirsch;21512960
Ich würde mich auch auf die Aussagen die bei LSI stehen nicht verlassen. Die gelten oft nur für die eigenen LSI Controller, auch was den Cache angeht. Beim alten Z77 Extreme 11 wurde auch an einigen Stellen erzählt, er hätte cache und man könne die Policy mittels Megaraid einstellen, aber die Option war nicht da, weil der Cache auf dem ASRock Board nicht vorhanden ist.

Das sind keine Angaben von LSI. Ich habe mit dem Redakteur zusammen die Speicherchips von Macronix unter dem Kühler [Strike]identifziert[/Strike], weil es in den Angaben von ASRock keinen Hinweis dazu gab.

Abgesehen davon:
1) ASRock X79 Extreme11 LSI SAS2308 + [Strike]16MB Cache[/Strike] (Macronix / STM, abhängig von Revision)
2) ASRock Z77 Extreme11 LSI SAS2308 + [Strike]16MB Cache[/Strike] (Macronix MX29GL128F)

Edit: manche Dinge sollte man nicht nebenher während der Arbeit machen
#16
Registriert seit: 09.06.2008

Obergefreiter
Beiträge: 81
Zitat

Abgesehen davon:
1) ASRock X79 Extreme11 LSI SAS2308 + 16MB Cache (Macronix / STM, abhängig von Revision)
2) ASRock Z77 Extreme11 LSI SAS2308 + 16MB Cache (Macronix MX29GL128F)


Der Macronix MX29GL128F ist doch ein Flash Speicher, oder? Also ich kenne bei SAS Controllern eigentlich eher DRAM Speicher als Cache und nicht Flash!

LSI SAS 2308 RAID Controller - HBA Information and ListingServeTheHome – Server and Workstation Reviews
Eigentlich hat kein Produkt mit dem Controller einen Cache!

Und wenn man mal ein wenig Google bemüht, finde ich da heraus
Zitat
"An 16-MB CFI-compliant flash ROM is used to accommodate firmware and BIOS Console 2 OpROM."


Es handelt sich dabei also wohl eher um die Firmware als um einen Cache!

Ansonsten hätte Anandtech, der übrigens den ganzen Controller auch mal getestet hat (!) auch wohl totalen Müll geschrieben.

Zitat
It should be noted that there is also no cache associated with the LSI chip, and thus we only get speed increases above 64KB transfers.


AnandTech | ASRock X79 Extreme11 Review: PCIe 3.0 x16/x16/x16/x16 and LSI 8-Way SAS/SATA
AnandTech | ASRock X79 Extreme11 Review: PCIe 3.0 x16/x16/x16/x16 and LSI 8-Way SAS/SATA
LSI RAID Controller help, 2308 chip on-board ASRock Extreme 11 motherboard is slow! - [H]ard|Forum

Ich gehe mal davon aus, dass die Chance groß ist, dass es beim Z87 nun wieder genauso sein wird.
#17
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29767
Oops, da hätte ich in das Datenblatt wohl auch mal rein sehen sollen. Eigentlich soll der SAS3008 einen integrierten 6MB Speicher für seine Firmware besitzen und es erschien mir auch nicht sehr logisch, dass man dafür 2x16MB auf das Board löten sollte. Da habe ich mich wohl geirrt, das soll vorkommen (sigh).

Leider standen unserem Redakteur keine entsprechenden Laufwerke für einen Test dieser Funktionalität / der Peformance des Controllers zur Verfügung, deshalb gibt es dazu auch keine Ergebnisse im Test.

Ich hätte auch gern mal einen direkten Performance-Vergleich zwischen Thunderbolt Gen1 und Gen2 gesehen, aber das ist ein ähnliches Problem =)
#18
customavatars/avatar37078_1.gif
Registriert seit: 18.03.2006

Korvettenkapitän
Beiträge: 2155
Lüfter auf der SB?!? Omg, Schrott... und total unnötig...
#19
customavatars/avatar1281_1.gif
Registriert seit: 09.01.2002
Geboren in Nepal, Wohnhaft in HH-Altona
Admiral
Beiträge: 15294
Naja wenn man weiß, siehe Text weiter oeben, was da alles gekühlt werden muss^^.

Bin gespannt was das Mobo in der Stoaragepraxis leistet - eins ist bestellt.
#20
Registriert seit: 18.07.2012

Korvettenkapitän
Beiträge: 2513
Zitat emissary42;21513949
Ich hätte auch gern mal einen direkten Performance-Vergleich zwischen Thunderbolt Gen1 und Gen2 gesehen, aber das ist ein ähnliches Problem =)


Solange kein Raid dran hängt, wird da kein großer Unterschied bemerkbar sein. Die Controller sind aktuell auf 6 GBit (=S-ATA III) eingestellt und die werden effektiv nicht ausgelastet, sonst wandern für so ein wichtigen Standard 200+ MB/s im Overhead, was ich mir nicht vorstellen kann. Eine kleine Aufklärung wäre sicher nett, wenn jemand Zahlen parat hat.

Ich sehe es auch an meinem alten 500GB WD-Book, was über 3 Wege an den PC angeschlossen werden kann: USB 2.0, Firewire 400 und eSATA. Man kann sich ausrechnen, welcher Standard schneller übertragen kann und welcher den meisten Overhead produziert. Die Controller sind die Schwachstelle. Das wird es dem Thunderbolt auf Dauer hin Probleme bereiten, die Verbreitung fehlt und der eigentliche Nutzen/Mehrwert fehlt noch immer. Man kann mit USB 3.0/eSATA eine Menge überbrücken. Display-Port hat auch fast jedes neue Board, warum dann Thunderbolt? Hoher Aufpreis für 2-3 Sekunden weniger warten.
#21
Registriert seit: 01.03.2013
tief im Süden
Hauptgefreiter
Beiträge: 234
Zitat KalleWirsch;21512960
Das ganze Board scheint mir eher nach dem Motto entworfen zu sein:
"Wir pressen irgendwie drauf was geht, egal wie, hauptsache hohe Zahlen!"


Jepp. Für mich ist das Board weder Fisch noch Fleisch. Ein 2011 Sockel, ergo 4960 CPU und Quadchannel, wäre sinnvoller gewesen. Dann hätte das Board bei 3D+Video-/Bildbearbeitung+Spiele für den Heimgebrauch vielleicht ein würdiges Dasein gefunden... wenn man den Stromverbrauch außer acht lässt. Und ich will nicht wissen was dieses Board bei Vollbestückung an Strom im Idle-Modus verbrauchen würde. Bei den Strompreis ... nee!

"Guckst du Chefe, wahnsinns Schnittstellen, nur das Beste, langlebig und als Netzteil brauch man nur ein AKW dranhängen":xmas:
#22
customavatars/avatar136469_1.gif
Registriert seit: 24.06.2010

Flottillenadmiral
Beiträge: 5372
Jeder der bereit wäre so ein Board zu kaufen, will wahrscheinlich auch einen besseren SAS-Controller....

Warum man sich ein 4-way SLI aufbauen sollte mit dem Inputlag des PLX-Chips ist mir auch schleierhaft. Dann lieber Sockel 2011 und 4x8Lanes ohne PLX-Chip.

Kann man den PLX wenigstens im BIOS deaktivieren?
