> > > > Test: MSI Z77 MPower - Big Bang High-End-Mainboard

Test: MSI Z77 MPower - Big Bang High-End-Mainboard

DruckenE-Mail
Erstellt am: von

Seite 7: Stromverbrauch

Neben einer gut ausgeprägten Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

MSI ist bekannt dafür, sparsame Mainboards auf den Markt zu bringen und verzichtet zumeist auf viele Zusatzchips. Auch das Z77 MPower macht da keine Ausnahme. Lediglich ein Sound-Controller, ein Netzwerk-Controller und ein weiterer USB-3.0-Controller wurde verbaut. Daraus lässt sich schon ein positives Ergebnis erahnen.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-span-Test, Vollauslastung).

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD 7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration scheinbar gut umgesetzt wurde.

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Im Leerlauf befindet sich das MSI Z77 MPower im guten Mittelfeld. Das Z77A-GD80 ist mit 43,7 Watt dagegen noch ein gutes Stück sparsamer.

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Beim Cinebench zeigt sich schon ein etwas anderes Bild. Hier ergattert sich das Z77 MPower den zweiten Platz, direkt nach dem Z77A-GD80.

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Dasselbe Spiel bei Prime95. Mit 119,1 Watt verbraucht es nahezu genauso viel wie das Gigabyte GA-Z77X-UD3H. Hingegen verbraucht das MSI Z77A-GD80 mit 108 Watt noch deutlich weniger Strom.

Spannungen Prime95

Bildname
Spannungen in Volt

Bei den Spannungen sichert sich das Z77 MPower direkt die Goldmedaille. Es begnügt sich mit sehr guten 1,104V.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

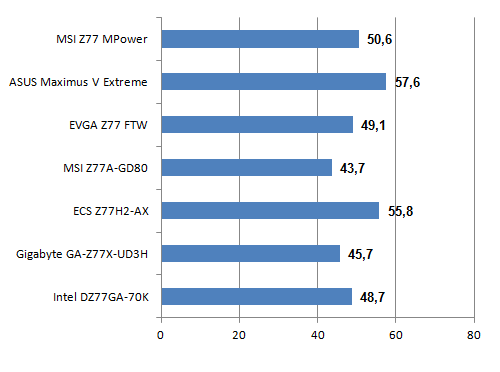

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Die Deaktivierung der Onboardkomponenten hat wenig gebracht. Es verbraucht nur 0,1 Watt weniger als vorher. Der Grund liegt bei den wenigen Zusatzchips.

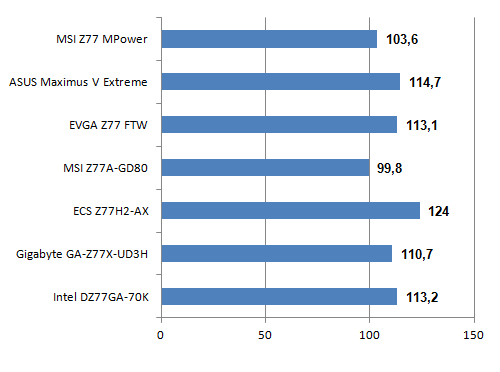

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Auch beim Cinebench zeigt sich wenig Veränderung. Es konnten 0,2 Watt eingespart werden. Dennoch liegt es auf dem zweiten Platz.

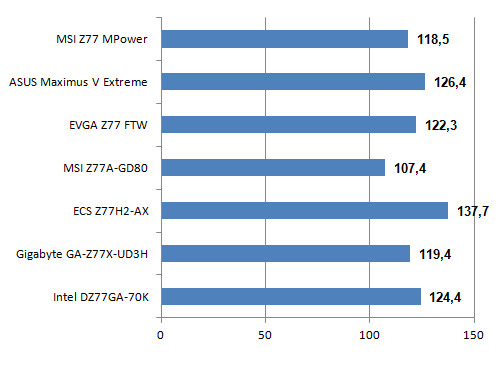

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Prime95 beansprucht das System schon beachtlich. Gerade bei dieser Disziplin zieht unser Testobjekt mit 118,5 Watt gute 0,6 Watt weniger aus der Steckdose. Dicht dahinter befindet sich das Gigabyte GA-Z77X-UD3H.

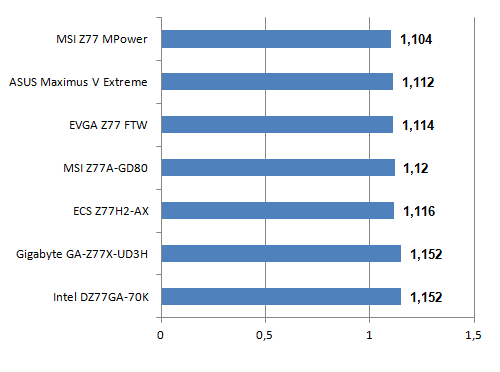

Spannungen Prime95

Bildname
Spannungen in Volt

Wie bisher immer hat sich an den Spannungen nichts verändert. Das Z77 MPower sichert sich in Sachen Spannung vorerst den ersten Platz.

MSI ist mit dem Z77 MPower eine gute Effizienz gelungen, mit der man auf Dauer gut leben kann und sich die Stromrechnung in Grenzen hält. Im Großen und Ganzen ist es aber nahezu gleichauf mit dem Gigabyte GA-Z77X-UD3H.



Social Links

Seitenübersicht

Kommentare (16)

#7
Registriert seit: 01.01.1970


Beiträge:
Hallo

Es gibt hier einen Sammelthread von Adrian zum dem Mainboard, wo Fragen und Kommentare dazu hinterlassen werden können.

http://www.hardwareluxx.de/community/f12/msi-bigbang-mpower-z77-914694.html


Gruß

Heinrich
#8
customavatars/avatar146017_1.gif
Registriert seit: 29.12.2010
...hier...
Admiral
Beiträge: 16467
uhi...wusste ich noch gar nicht, das es ohne Offset ist...schitte, das wäre difinitiv mein nächstes Board gewesen, aber ohne die Energiesparoption ist es nicht der burner..
#9
customavatars/avatar19026_1.gif
Registriert seit: 05.02.2005
^^ Blägg Forrescht ^^
Admiral
Beiträge: 24193
Schlimmer ist das bei OC dass man nicht unter VID bleiben - bei den guten 3770K ist das selbst bei 4.5 GHz sehr oft möglich - hier eben nur mit manueller also fixer VCore.

Schade dass MSI den Usern diese Möglichkeit vorenthält und offensichtlich keine Intentionen hat was daran zu ändern

Das wurde ja schon bei den Sockel 1155 Boards der ersten Generation kritisiert.
#10
Registriert seit: 11.03.2007

Moderator/Redakteur
Beiträge: 14317
Wieso sollte eine Spannung unter VID per fixer VCore ein Nachteil gegenüber einer Spannung unter VID via Offset sein, wenn am Ende die gleiche VCore (unter Last) bei rauskommst?

Versteh ich nicht
#11
customavatars/avatar19026_1.gif
Registriert seit: 05.02.2005
^^ Blägg Forrescht ^^
Admiral
Beiträge: 24193
Weil Du im Idle dann die selbe VCore hast ?! Oder anders ausgedrückt es gibt gibt keinen DVID Offset wie z.B. bei Gigabyte.

Was MSI VDroop Offset nennt entspricht den LLC Levels bei anderen Boards - wie soll man damit unter VID kommen ohne die VCore manuell zu fixen.
#12
Registriert seit: 11.03.2007

Moderator/Redakteur
Beiträge: 14317
Wieso sollte einen die Idle VCore stören, wenn man dadurch mit Stromsparmodi nur 1W mehr Verbrauch hat?

0,6V <-> 1,1V im Idle mit Phasenabschaltung + C1E, C3, C6 = <=1 W Differenz

Habs mit 2 Mainboards getestet und konnte es selber kaum glauben.

Das MSI GD65 hat, ohne Offset, im Idle bis zu 10W weniger verbraucht als alle andern Boards die ich hier im Test hatte (ASrock Z77 E4, Gigabyte UD5h usw.)

(Mal abgesehen von der neuen VDroop Offset Funktion)
#13
customavatars/avatar19026_1.gif
Registriert seit: 05.02.2005
^^ Blägg Forrescht ^^
Admiral
Beiträge: 24193
Da ist nix neu - nur der Name - das ist nix anderes als LLC. Das MSI GD65 ist bei mir schnell wieder geflogen - dank des unsäglichen Spulenfiepens bei dem Board.
#14
Registriert seit: 11.03.2007

Moderator/Redakteur
Beiträge: 14317
Mit gewöhnlichem LLC ist es aber doch nicht möglich auf 0,9V oder weniger im Idle zu kommen, oder?

Habe LLC selbst nur im mittleren Bereich getestet, kann mich hier also auch irren.
#15
Registriert seit: 12.12.2009
Schweiz
Obergefreiter
Beiträge: 122
FM4E: Wurden beim Idle Leistungsaufnahme Test, mit deaktivierten Onboardkomponenten, jeweils die WiFi und BT Dongles entfernt?
#16
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13168
Habe beides im BIOS deaktiviert gehabt.
