[Sammelthread] WaKü-Bastelfotos

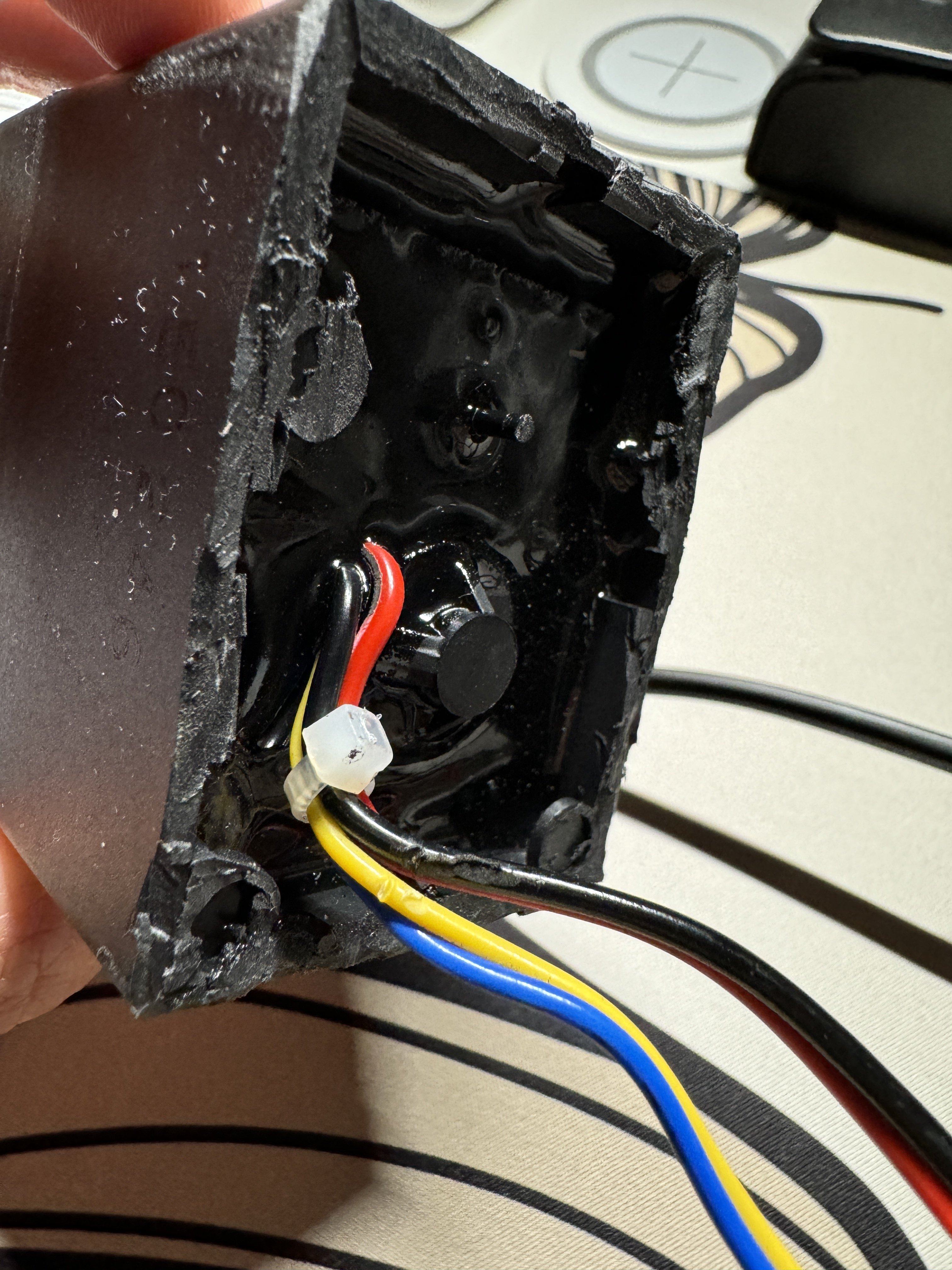

Ich hatte mal lange Weile und wollte bei einer alten Phobya DC260 das Gehäuse öffnen um ein längeres Kabel anzulöten (damit man nur ein langes Kabel vom externen Radi zum Gehäuse hat), das kann man aber Knicken….

Das Gehäuse ist so verklebt das es nicht ohne Gewalt zu öffnen ist, hab es natürlich trotzdem gemacht… nur um dann zu sehen dass, das Ganze Innenleben vergossen ist… naja wieder etwas gelernt.



Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Sachen gibt’s. Hängt man den Mora gar nicht wie‘n Bild auf. ;) Sorry für etwaige Verwirrung die ich gestiftet habe…

Ich wäre nie auf die Idee gekommen, die Wandhalterung zuerst auf die Wand zu montieren und dann den Mora einzuhängen.
Wieder was gelernt.

Ergänzung: Wenn ich das als Watercool so geplant hätte, hätte ich den Wandhalter halt einteilig gemacht.

Zuletzt bearbeitet:
Ich hämmer meine Bilder auch immer mit dem Nagel in die wand 😂

Gut, TV Wandhalterungen werden doch auch meist zuerst an die Wand geschraubt und der Bildschirm dann dort eingehängt, oder? :unsure:

Huch, und ich dachte schon...

Immer nur zeigen, dass alles/man toll ist, ist auf Dauer ja auch irgendwie langweilig.

Ich sah kürzlich Wasser im Tisch, wo es nichts zu suchen hat. Konkret, es tropfte aus einem Hardtube-Anschluss - zum Glück weit entfernt von teurer Hardware und nur am Rand auf den Rahmen eines Lüfters. Aber es hatte sich dort schon eine kleine Pfütze gebildet. Das konnte so nicht bleiben. ;)

Verdacht war, dass das Rohr eventuell aus dem Fitting gerutscht war - das hatte ich schonmal bei einem nicht 100% sauber sitzenden Rohr. Da hatte sich das aber sofort nach dem Zusammenbau gezeigt, war etwas verwundert, dass das sich eventuell auch über die Zeit ohne Einwirkung lösen könnte. Wobei „ohne Einwirkung“… ich hatte innerlich eine gewisse Putzfrau im Verdacht, dass sie vielleicht wieder die Schuldige für meine Problemchen sein dürfte…

Also wieder alles runter vom Tisch, Monitor runterwuchten, Tischplatte runterwuchten und das fragliche Rohr mal wieder bisserl in den Anschluss gesteckt. Bewegung hab ich aber keine gemerkt. Also mal testen…

…und SOFORT WIEDER AUS MACHEN. An der fraglichen Stelle sprudelte mir nun ein feiner Strahl Kühlflüssigkeit entgegen. Toll. Also Wasser raus, Rohr raus… was gar nicht so lustig ist, wenn man beim Ablassen (und Durchpusten) so ne krass undichte Stelle hat, an der man aber erst was machen kann, wenn das Meiste raus is —> sonst: totale Überschwemmung.

Der Übeltäter zeigte sich dann beim Ausbau des Rohrs auch ziemlich deutlich:



Klarer Riss im Rohr. Ursache: zu viel Spannung. Merke: in Zukunft sauberer arbeiten und eben nochmal 1-2mm kürzen anstatt „wird schon gutgehen“.

Neues Rohr passt jetzt besser. Aber mal Abwarten…

+1 für das Look and feel aus dem Ghetto
Hübsch ist er net 🤣🙈

Würde sagen nicht ganz, etwas innen drin. Aber kann ich gleich mal genauer schauen, kann ja nochmal nen Fitting dranmachen.

Ist vor allem Interesse.
Was ich mich frage, warum ist das Rohr genau da gebrochen? Durch die Überwurfmutter, wo es an der Metallkante anliegt, oder durch die Dichtung bzw. die Kante der Dichtung, wo die Kraft maximal ist?

Hab nochmal ein Fitting montiert, ist in der Tat ganz knapp hinter der Überwurfmutter gerissen.

Hier nur mit Fitting und 2. Dichtung (die erste sitzt innen drin):



Und mit Überwurfmutter:



Habe noch keinen Vergleich, aber die Fittings gefallen mir durchaus: wenn die zugeschraubt sind, bewegt sich da echt nix mehr.

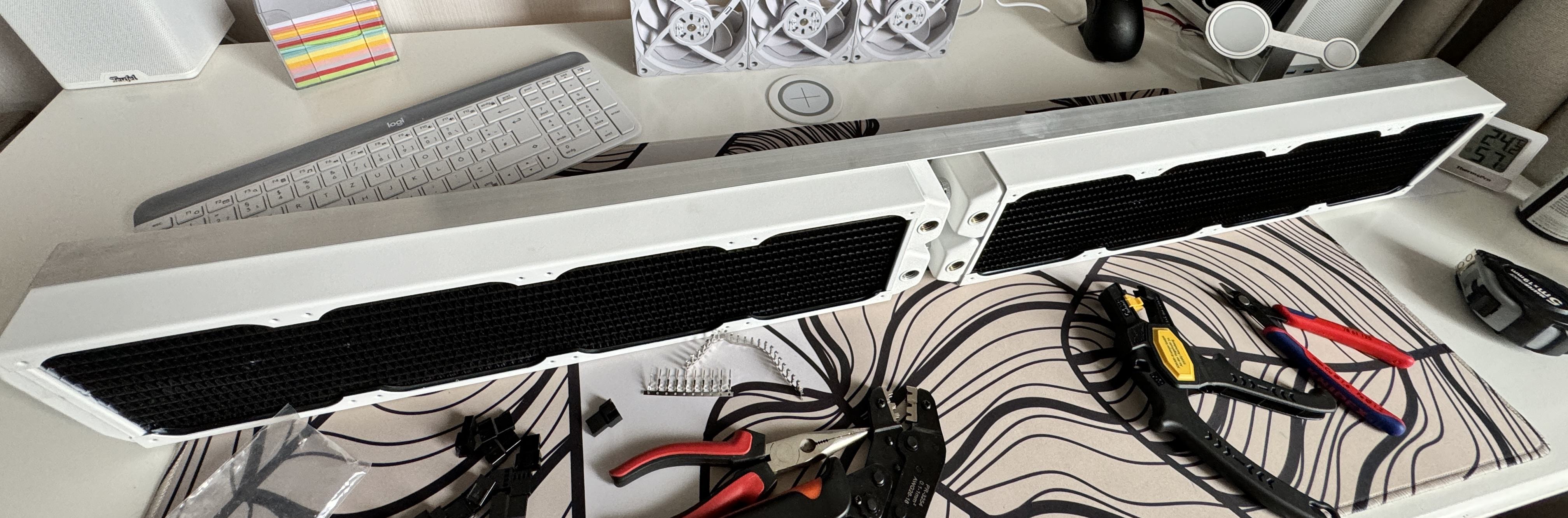

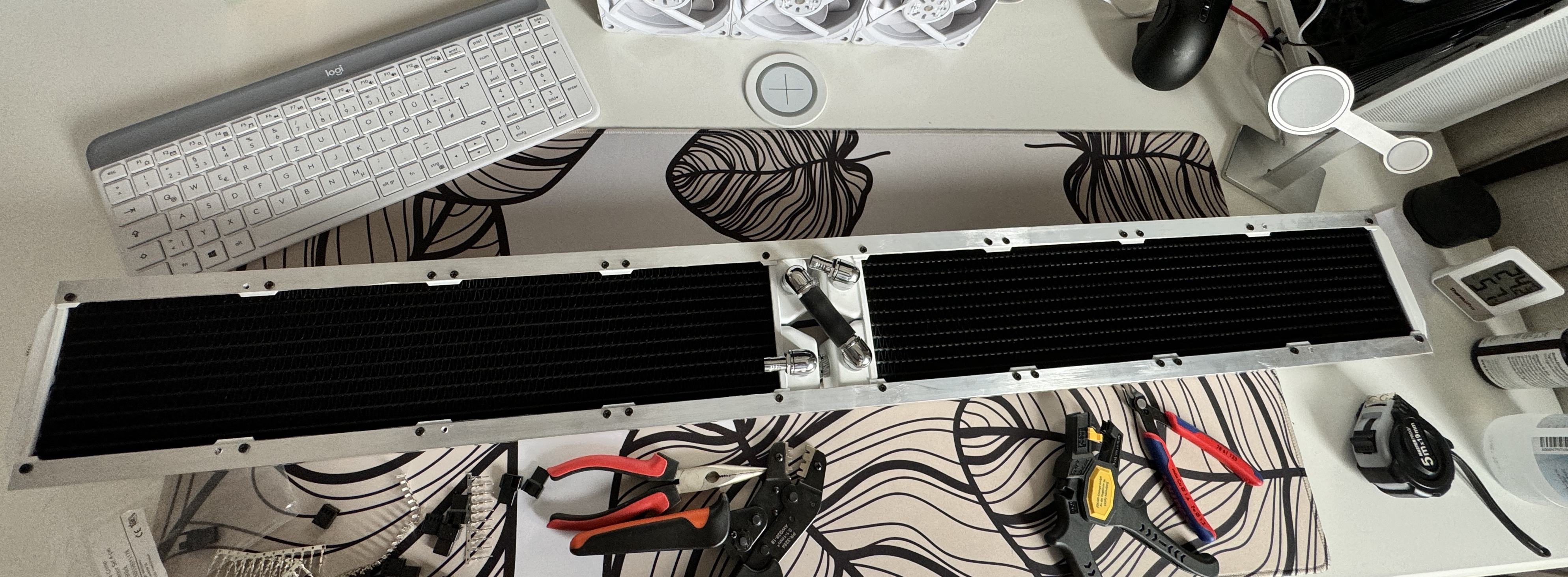

Hab mal ein bisschen was zusammengeschraubt, hatte zuerst nur einen 480er Monsta für CPU only aber wenn man einmal (wieder) damit anfängt ist es schwer standhaft zu bleiben… Also kommt jetzt auch wieder die GPU mit den den Kreislauf aber da dafür ein einziger 480er eventuell etwas knapp ist, hab ich jetzt mal 2x480er St60 zusammengeschraubt, ich denke das sollte reichen.

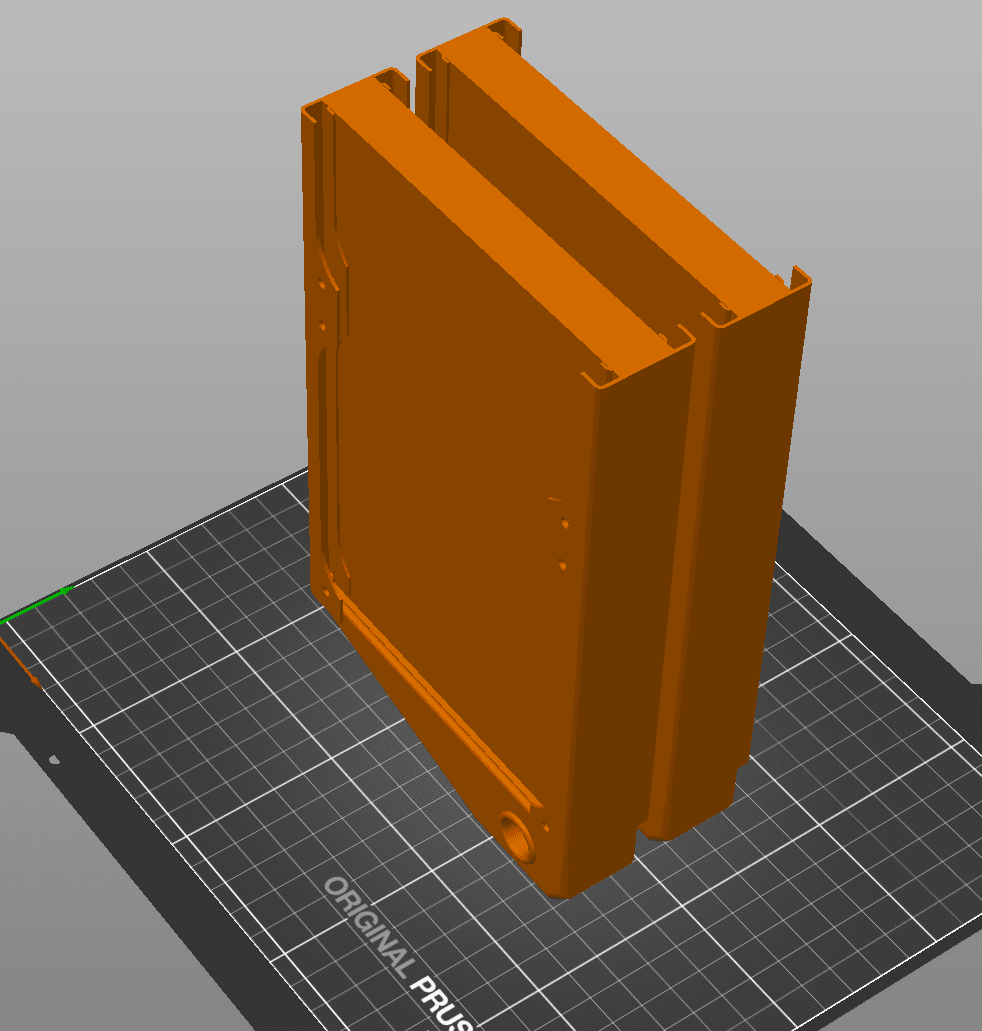

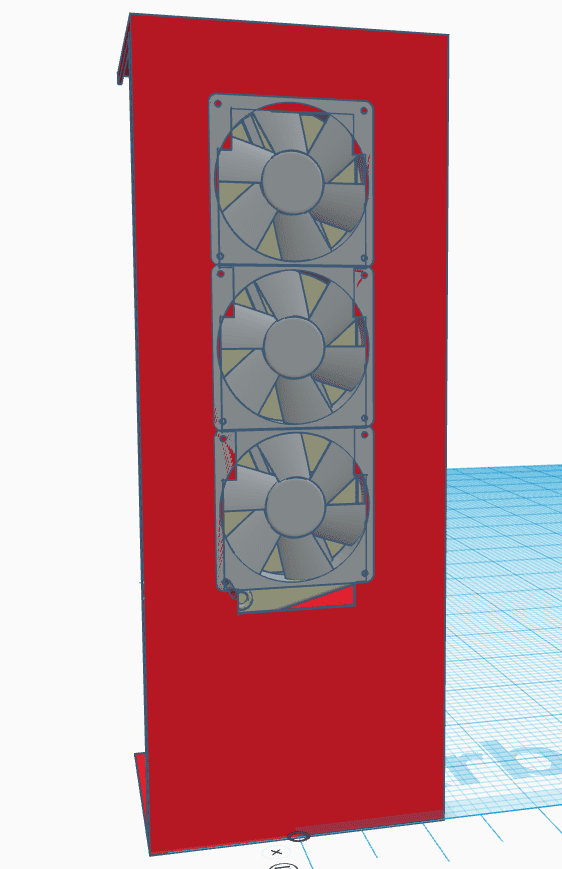

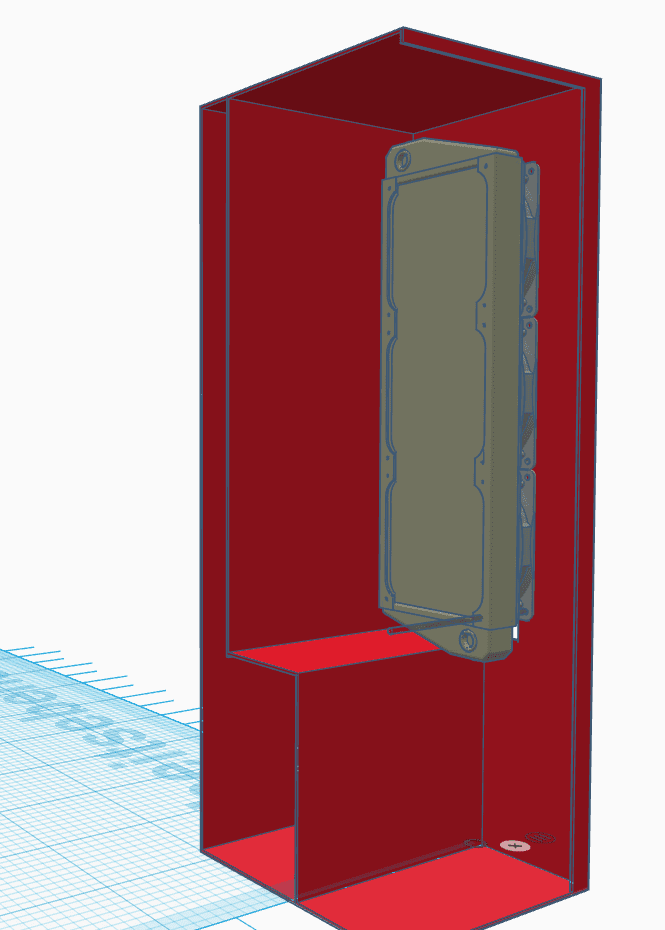

Ist echt ziemlich nice von ALC, dass sie die 3D Modelle bereitstellen - mit ein bissel Case ausmessen, zeigt sich, dass der Radiator nicht so super gut an die gewünschte Stelle passt :unsure:
Hat sich schonmal jemand nen Radiator 3D gedruckt - ich überlege den 10er zu investieren, um hier etwas freiheit beim experimentieren zu haben :d


Anhänge

  • rad3.png
    77,2 KB · Aufrufe: 47
  • rad2.png
    34,7 KB · Aufrufe: 46
  • rad1.png
    28,5 KB · Aufrufe: 49
Hab nochmal ein Fitting montiert, ist in der Tat ganz knapp hinter der Überwurfmutter gerissen.

Hier nur mit Fitting und 2. Dichtung (die erste sitzt innen drin):

Und mit Überwurfmutter:

Habe noch keinen Vergleich, aber die Fittings gefallen mir durchaus: wenn die zugeschraubt sind, bewegt sich da echt nix mehr.
Ist mir jetzt schon zwei mal passiert, habe deswegen auf Soft Tubes zurück gewechselt, ist zwar nicht so schön wie mit Hard tubes, aber ist mir einfach zu doof.

#Softtube4Life! 😬

Ich bin aktuell noch der Meinung, dass Hardtubes geil Aussehen und unproblematisch sind, wenn man sauber arbeitet. Nur die Zeit wird zeigen, ob ich das gemacht habe und, wenn nicht, ob ich darauf dann immer noch Lust habe. :d

Ist ja echt schlimm mit den Hardtubes. Wenn das eine Rohr schöner gelingt als das andere davor, dann fallen einem an dem vorherigen Dinge auf, die man bei diesem Rohr für sich so unbedingt nicht gesehen hat.
Und wenn man dann das eine Thema besser hinbekommt, passiert dann zuweilen dafür ein anderer Fehler.

Um voran zu kommen, hab ich mich dann aber erstmal mit einer anderen Verbindung beschäftigt:
IMG_3628 Ausschnitt.jpg

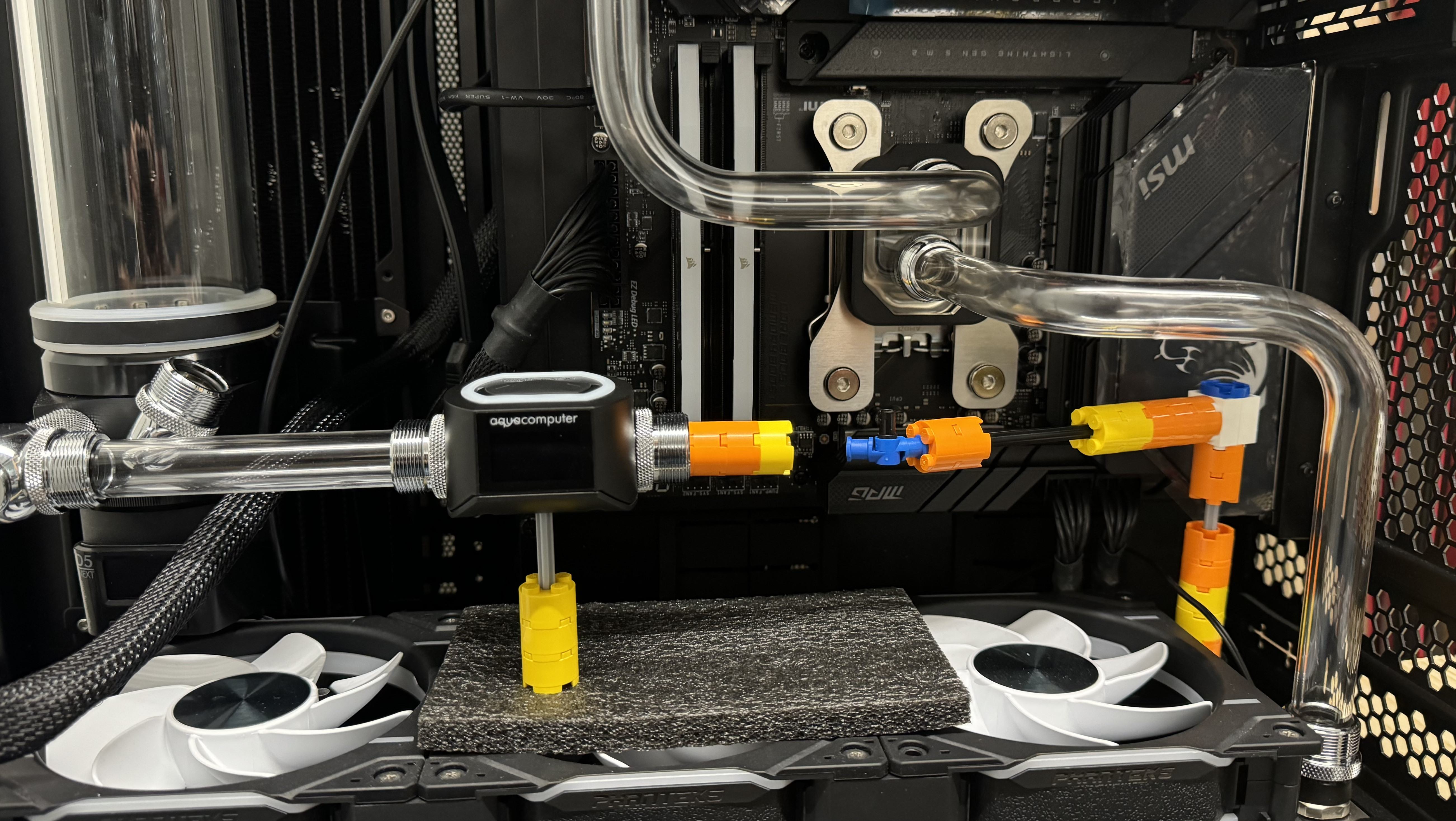

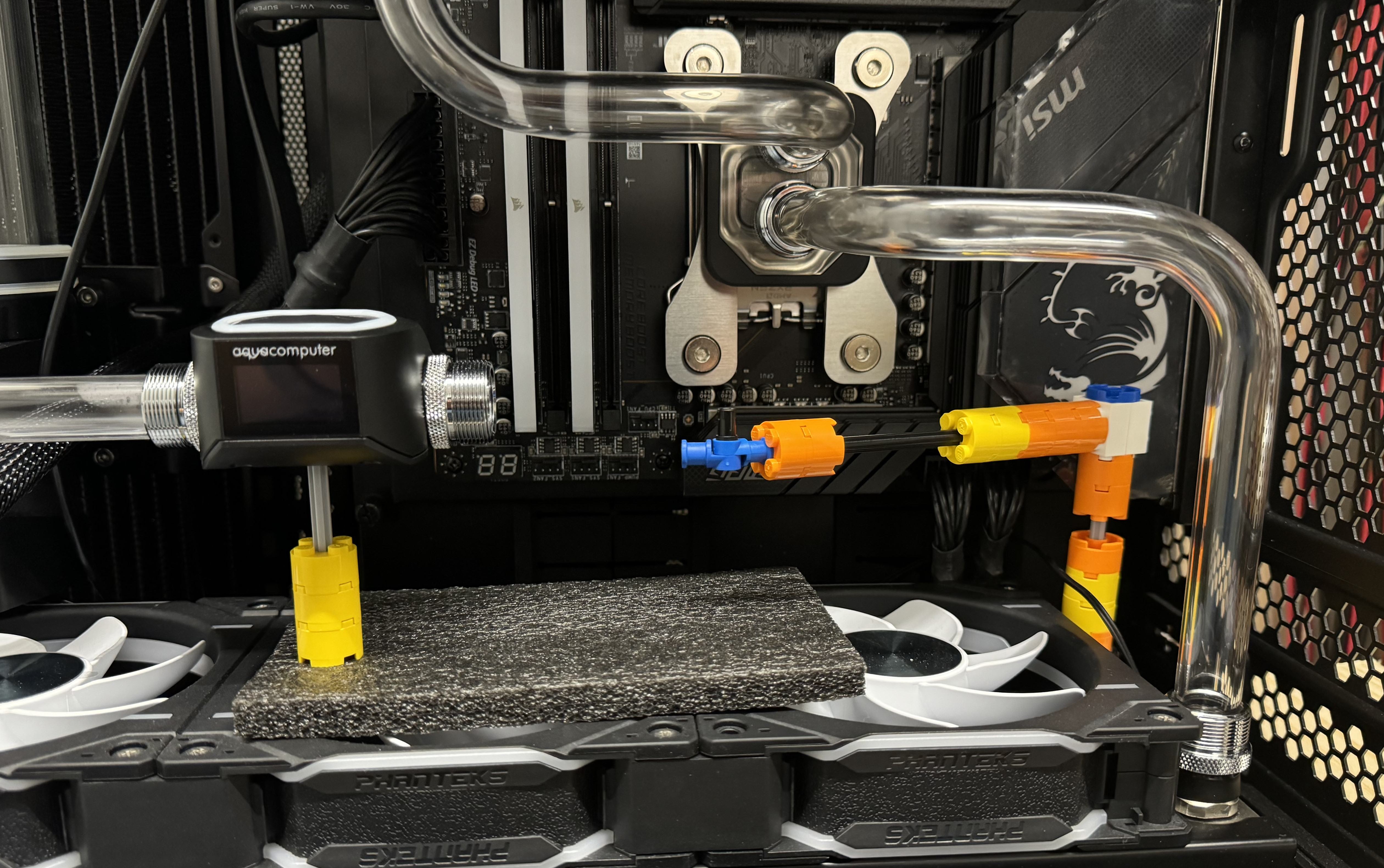

Mit den Legoteilen kann man dann Stein für Stein die Abstände und Höhen passend aufbauen.
IMG_3629 Ausschnitt.jpg

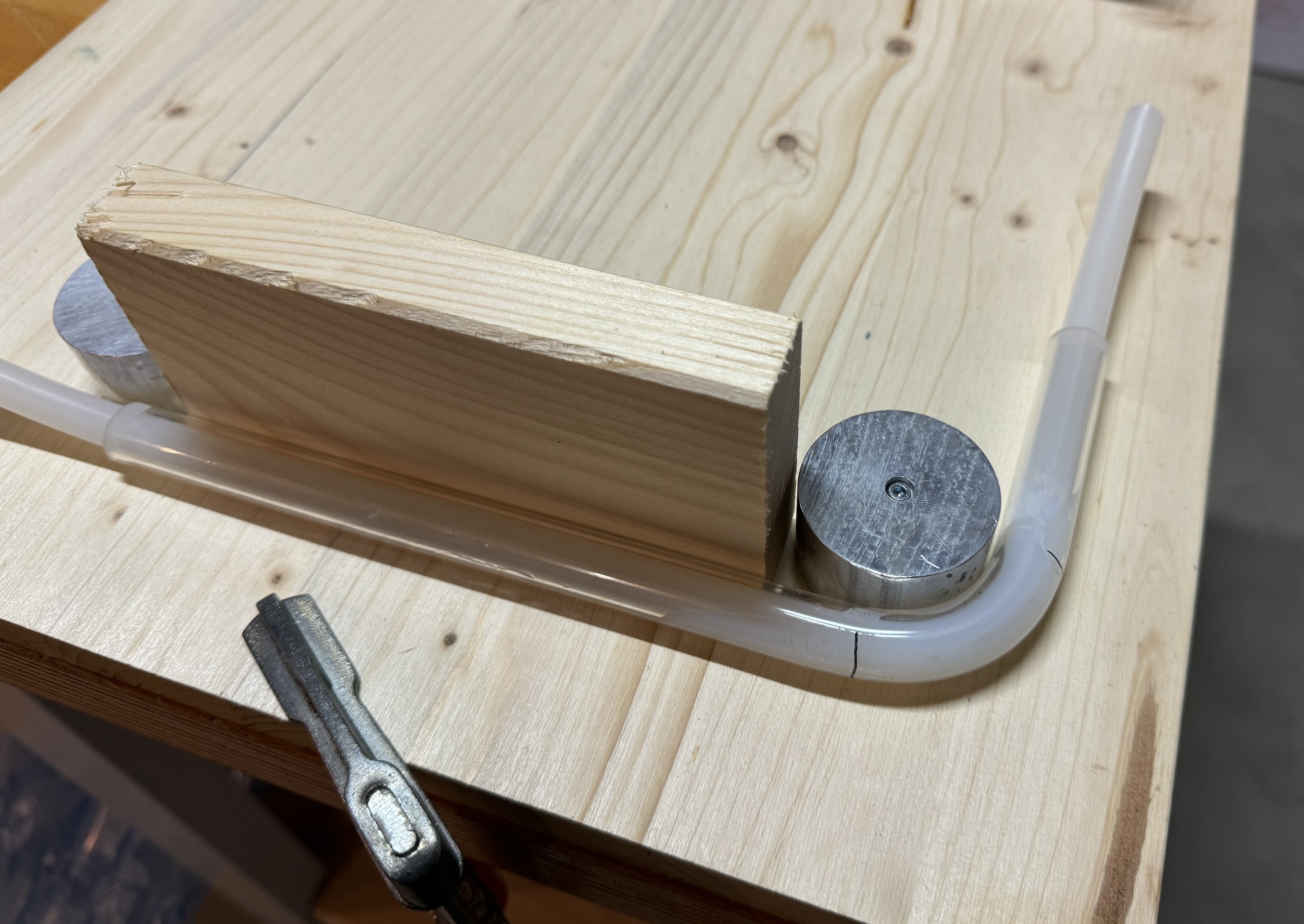

Der jeweils erste 90°-Winkel klappt nun eigentlich auch ganz gut:
IMG_3918 Ausschnitt.jpg

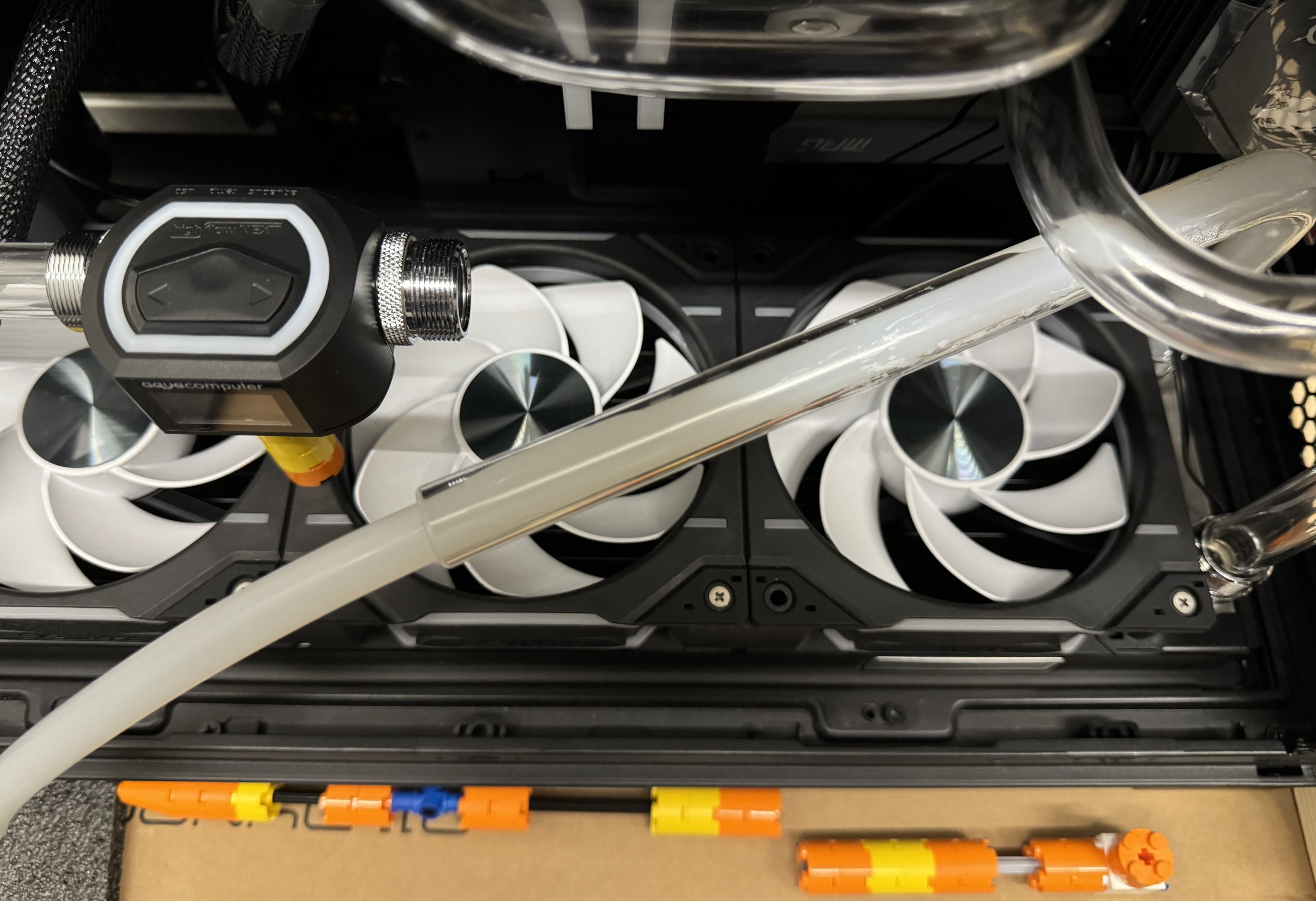

Ich hab dann hiermit im Gehäuse den Winkel gemessen:
IMG_3922 Ausschnitt.jpgIMG_3921 Ausschnitt.jpg

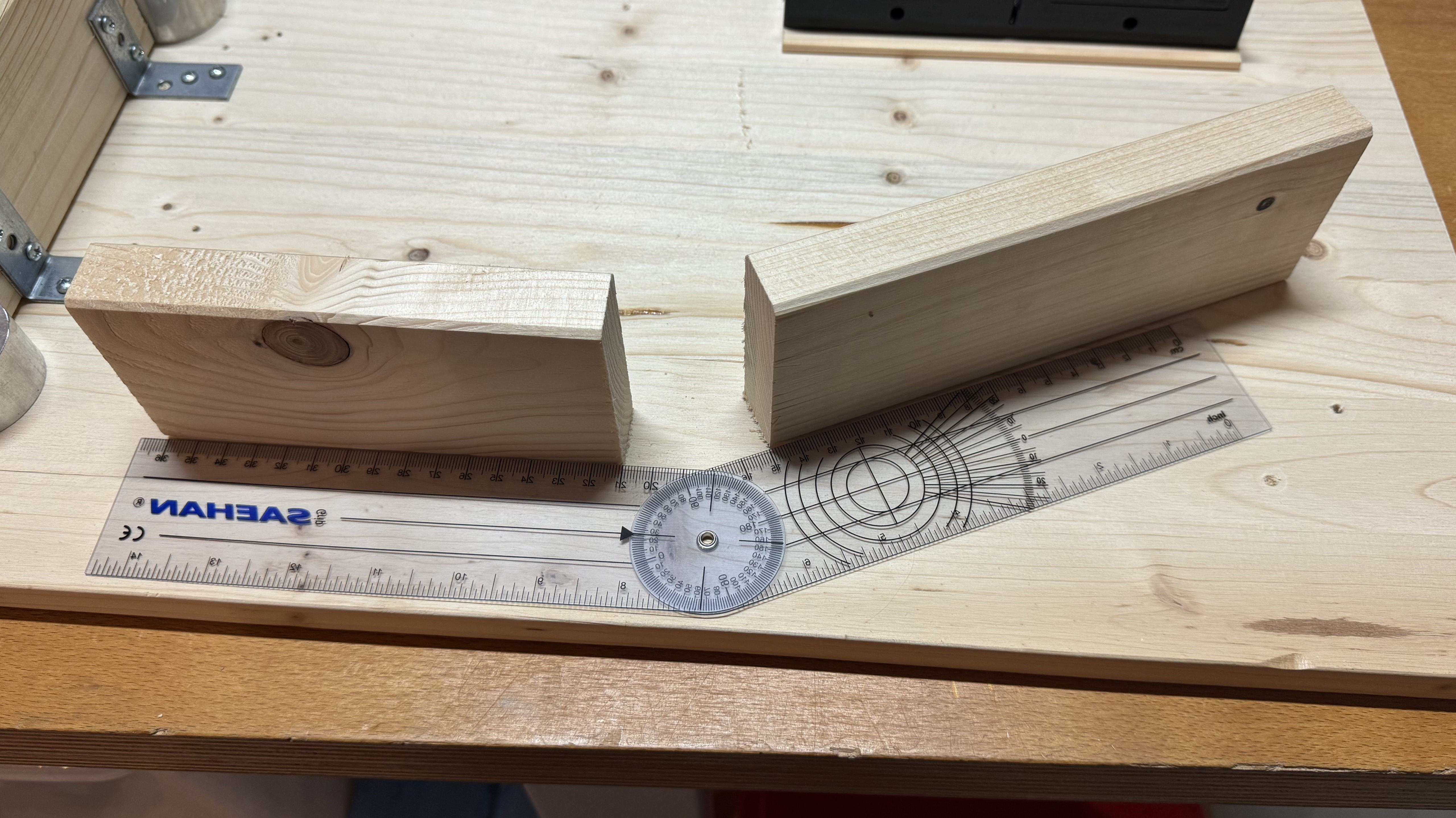

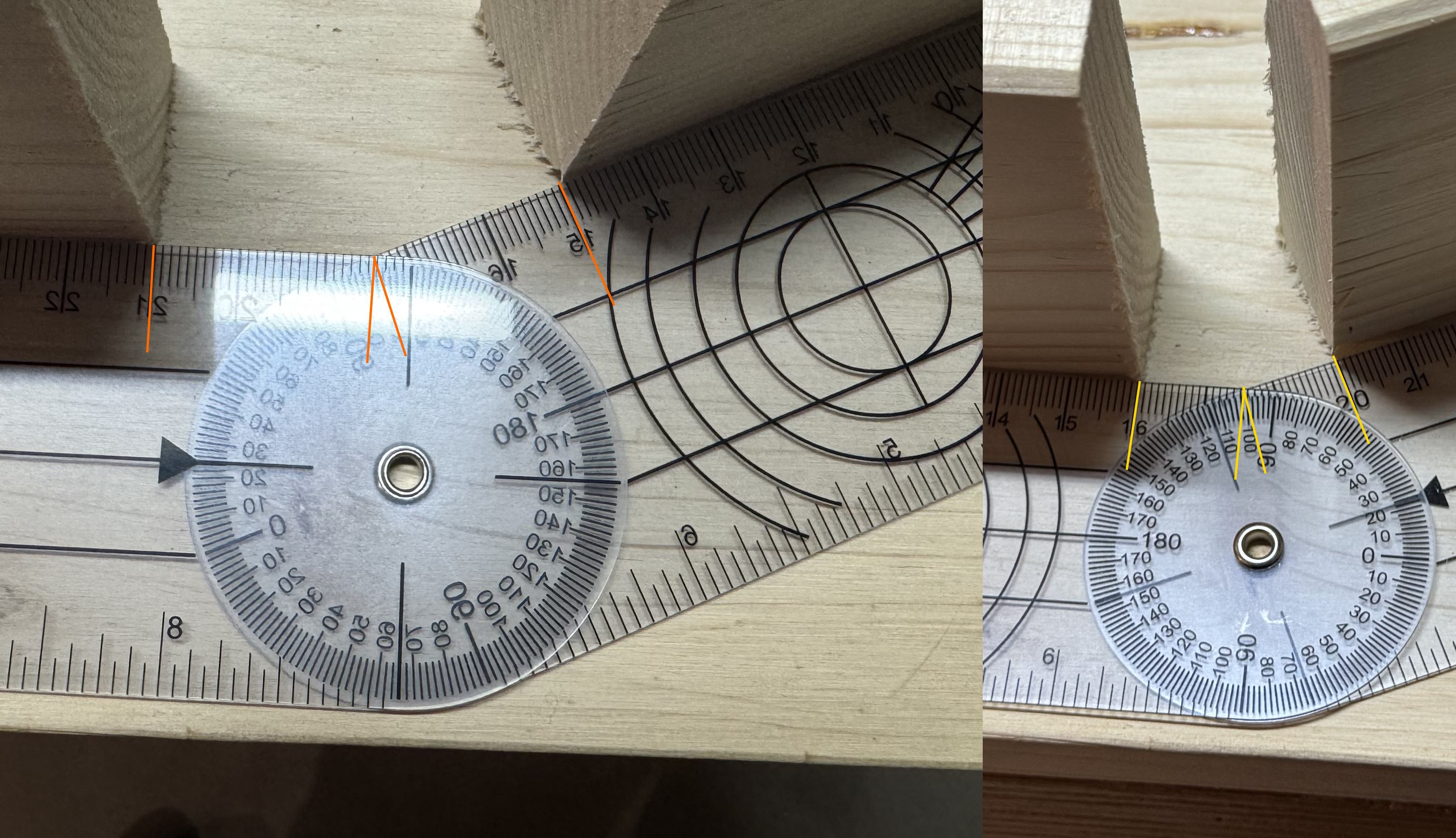

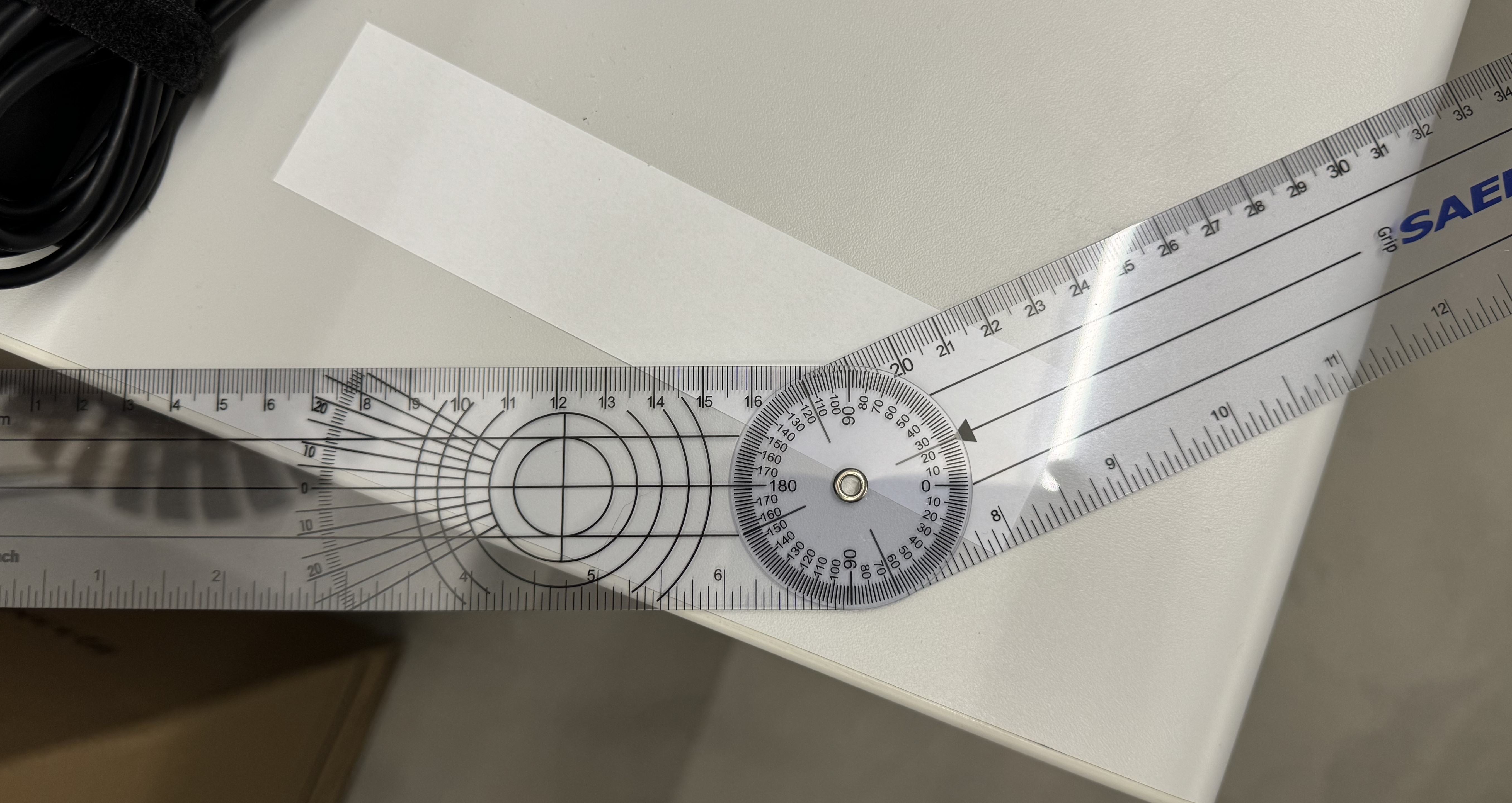

Und mit diesem Winkelmesser habe ich dann entsprechend die Anschläge aufs Brett geschraubt (wobei ich die Brette vom Winkel her "nach Gefühl" etwas enger als den gemessenen Wert angeschraubt habe um das Rohr etwas überstrecken zu können):
IMG_3941 Ausschnitt.jpg

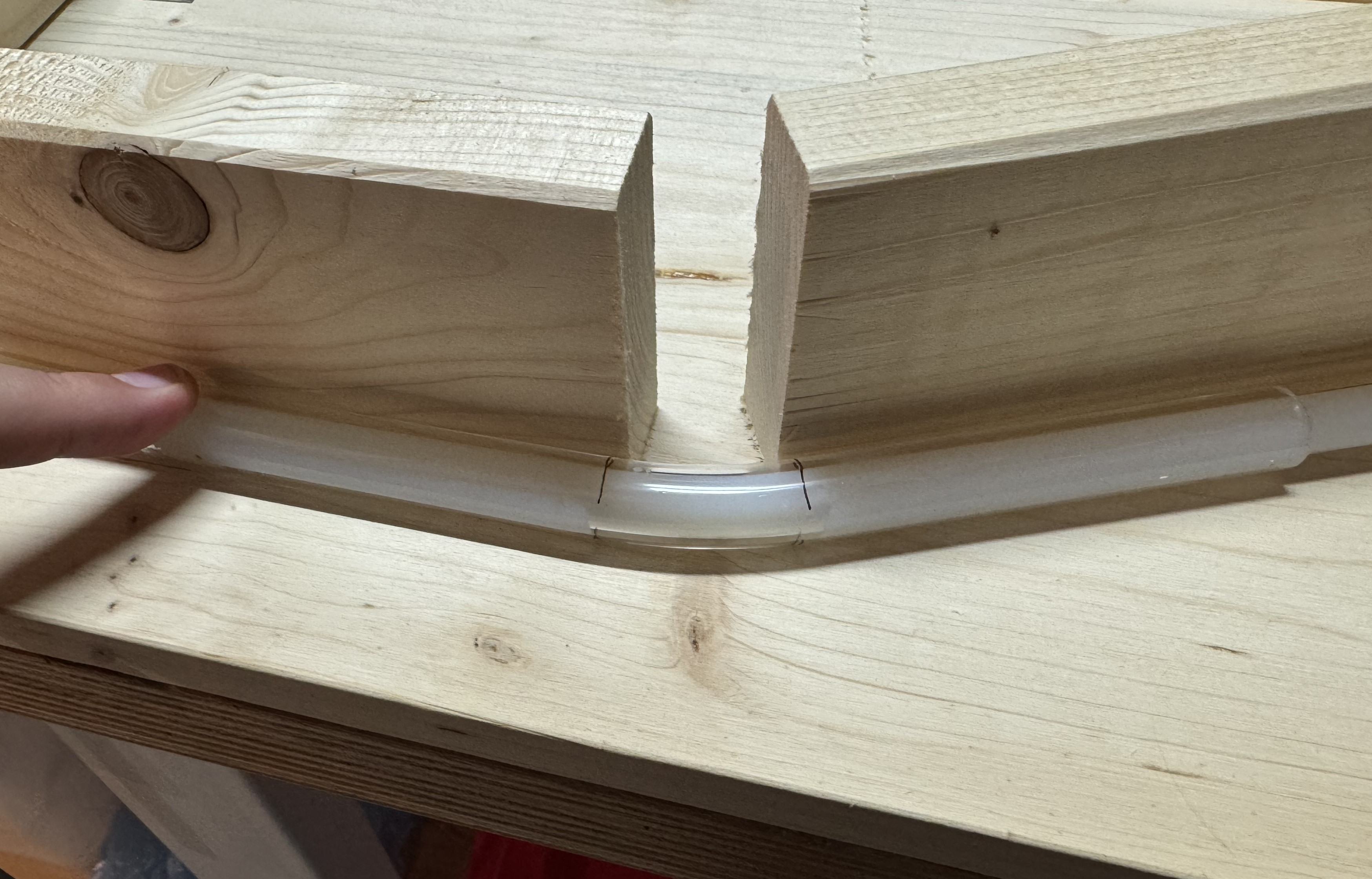

Mit einer realistischen Betrachtung, dass ich diese Biegung nicht nur einmal erstellen werde, hab ich dann nicht das Rohrstück mit dem 90°-Bogen verwendet, sondern erstmal ein Probierstück (Mein vor 2 Jahren gekaufter Vorrat von 4x 1m ist fast aufgebraucht und bereits eine neue Bestellung von 5x 1mm hier) verwendet.
Davon ab bin ich zu dem Ergebnis gekommen, das ich auch erstmal probieren muss, mit welchem Radius mir diese Biegung dann letztendlich am besten gefällt. Hierzu habe ich bisher 2 unterschiedliche Abstände ausprobiert:
66°-Biegung Vergleich Biegeradien.jpg

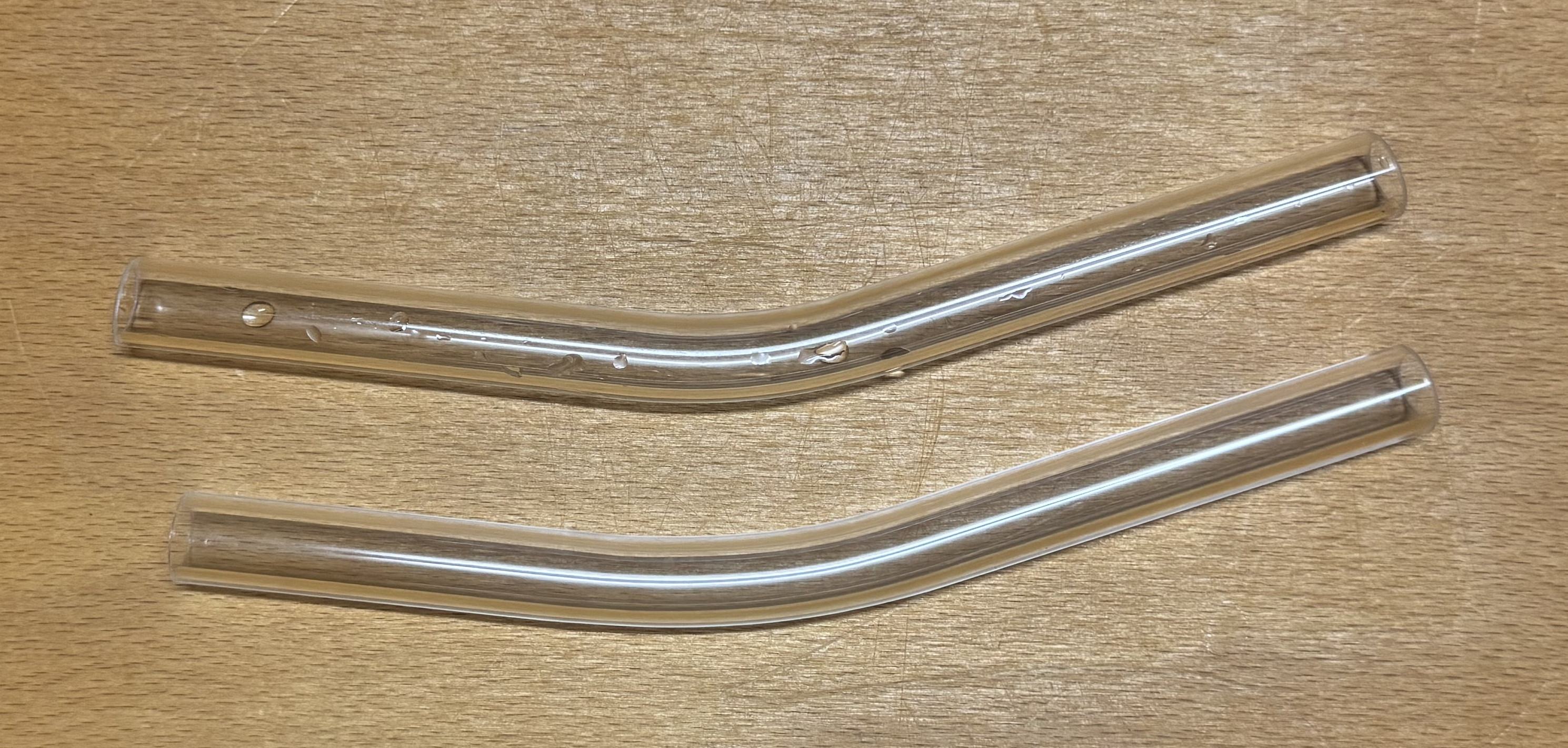

Bei den Rohren schaut das dann so aus (bei dem mit dem kleineren Radius habe ich auch wieder mal einen kleinen Knick hineingebogen):
IMG_3967 Ausschnitt.jpg

Ich hab für mich schon vor einigen Biegeversuchen festgestellt, das es sinnvoll ist, ganz genau darauf zu achten, was man wie tut, damit man das dann ganz genau reproduzieren kann, sobald man ein Ergebnis hat,
das passt. Sonst ists einfach nur nach dem Zufallsprinzip, ob ein gutes Ergebnis herauskommt oder nicht.

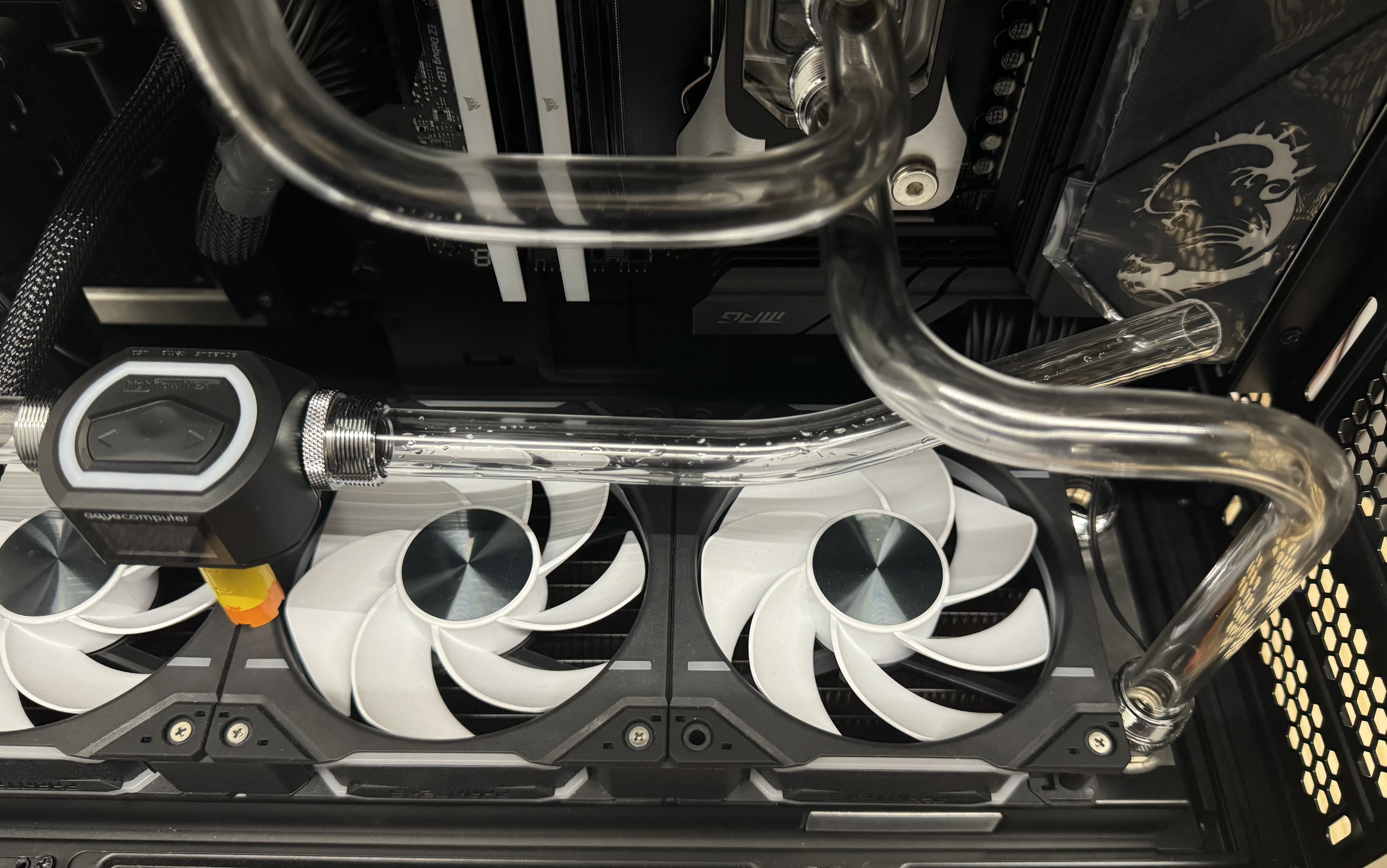

Im Rechner betrachtet sind die Unterschiede im Radius vielleicht zu gering um einen eindeutigen Favoriten auszumachen (bei Betrachtung der Rohre nebeneinander liegend tendiere ich zu dem mit dem engeren Radius):
IMG_3969 Ausschnitt.jpg

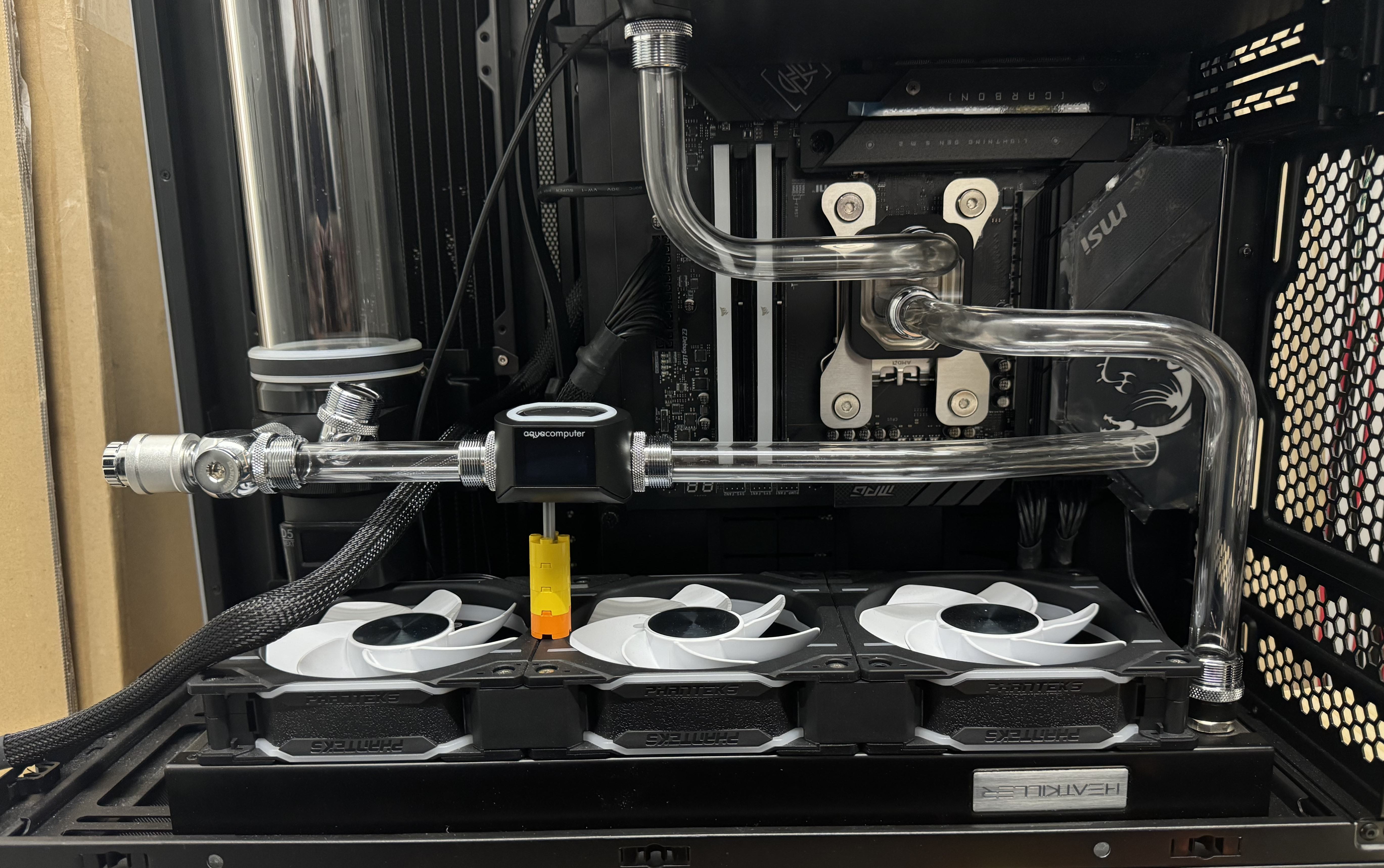

Auch zum Probesitzen finde ich die Legoteile sehr hilfreich:
IMG_3971 Ausschnitt.jpg


Anhänge

  • IMG_3966 Ausschnitt.jpg
    IMG_3966 Ausschnitt.jpg
    659,4 KB · Aufrufe: 74
Zuletzt bearbeitet:
Ich muss nochmal ran. Das mit den Schläuchen war ne Idee aber irgendwie… … … neeeee 😂


Ist der CPU-Kühler original?
Du hattest etwas von AC geschrieben, aber das Top kommt mir nicht bekannt vor 🤔
