[Projekt] Systemupgrade und WaKü-Umzug vom Phanteks Evolv X zum Thermaltake P3 TG Curved

Hummel1980

Experte
Thread Starter
Mitglied seit
25.08.2014
Beiträge
670
Hallo zusammen,

einige Jahre ist es nun schon her, seitdem ich mich durch dieses Forum an das Thema Wasserkühlung herangetraut habe und seitdem lässt es mich nicht mehr los.
Jetzt steht bei mir wieder ein neuer Umbau an und an dem möchte ich euch teilhaben lassen :giggle:

Das hier ist mein bisheriges System:

CPUAMD Ryzen 7 3700X mit EK-Quantum Magnitude AM4 D-RGB
MainboardASUS Crosshair VIII Formula X570
GPUASUS RTX 2080 SUPER Dual Evo OC mit Watercool Heatkiller IV
NetzteilCorsair TX750M (750W 80 Plus Gold)
Reservoir/PumpeEK-Quantum Reflection Evolv X D5 PWM D-RGB
Radiatoren1x Alphacool NexXxoS ST30 360mm mit 3x Corsair QL120, 1x Watercool MO-RA3 420 LT mit 4x BitFenix Spectre Pro 230mm
Sensoren1x Bitspower Temp-Sensor (im Reservoir verbaut)
CasePhanteks Evolv X (anthrazit) mit gemoddeter Front
Sonstiges4x Corsair QL140 als Gehäuselüfter (3x Front, 1x Rückseite)

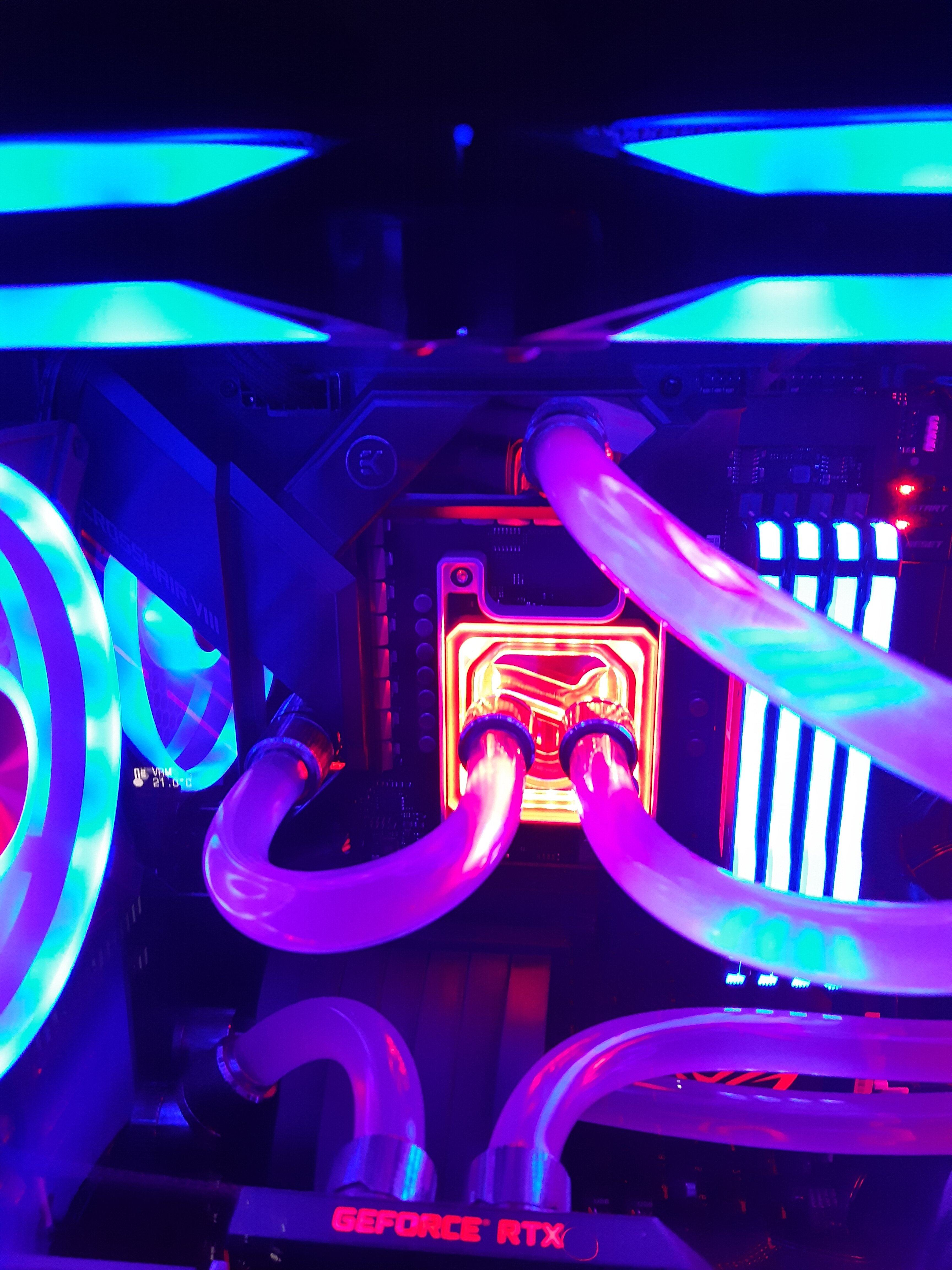

EK Quantum Magnitude.jpg

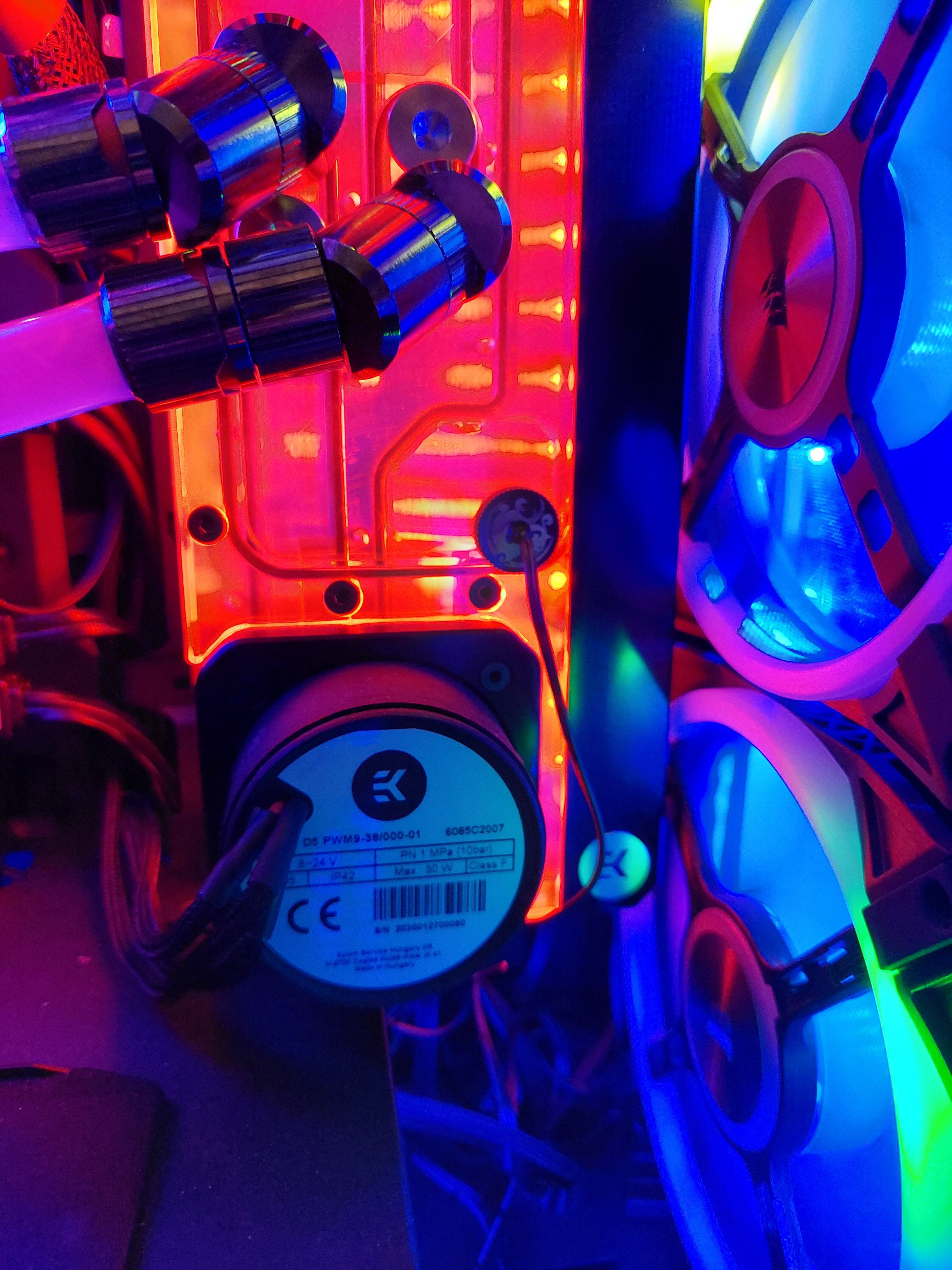

EK Distroplate.jpg
System mit EK GPU-Kühler 1.jpg
Desktop gesamt.jpg

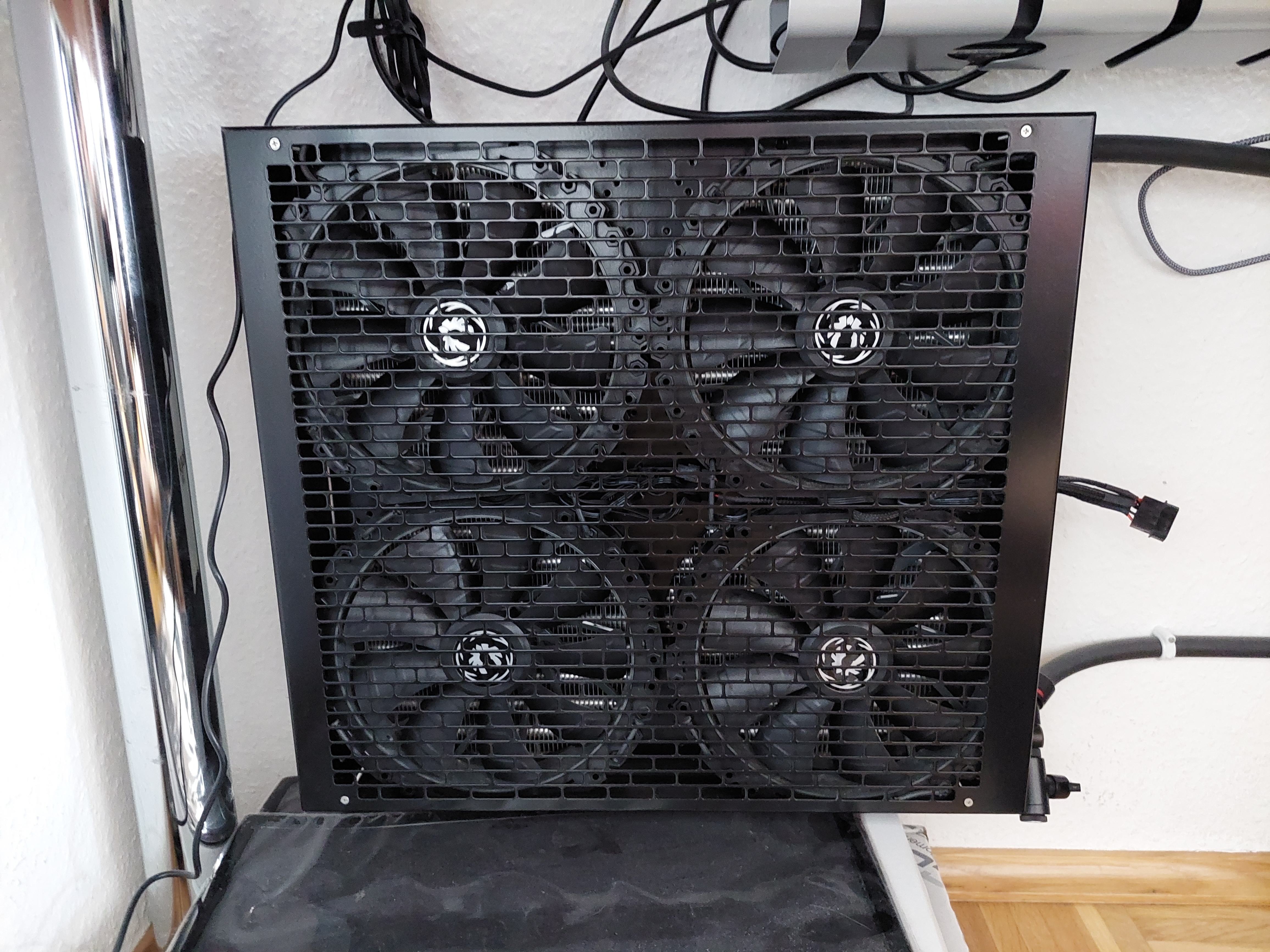

MORA mit Spectre.jpg


(nicht wundern, am Anfang war auf der GPU noch ein EK-Kühler installiert mit dessen Performance ich unzufrieden war, bin kurz darauf auf den Heatkiller IV gewechselt, siehe Bild Nr. 4)


An der Beleuchtung des PCs habe ich mich mittlerweile sattgesehen und deswegen wird das nächste System auch mit etwas weniger LED-Beleuchtung auskommen. Außerdem werde ich bei sämtlichen Kühlkomponenten und Sensoren überwiegend auf Watercool und Aqua Computer setzen.

Als ganz nach dem Motto: Weniger Bling Bling, mehr Überwachung und Qualität :fresse:

Seit einiger Zeit liebäugle ich schon mit der Wandmontage des PCs – sowohl aus Platzgründen als auch aus optischen Gründen. Das Evolv X sieht zwar wunderschön aus, gerade mit der gemoddeten Front, aber es nimmt zuviel Platz auf dem Schreibtisch weg und hindert mich an der Montage des dritten Monitors. Vor bereits einem Jahr habe ich deshalb ein Thermaltake Core P3 Tempered Glass Curved Edition erstanden und vor kurzem kam noch neue Hardware der noch aktuellen Generation dazu, so dass sich der Umbau nun endlich lohnt.

Das ist die neue Hardware im Überblick:

CPUAMD Ryzen 9 5900X mit Watercool Heatkiller IV Pro Black Copper
MainboardASUS Crosshair VIII Formula X570
GPUZotac RTX 3080 Ti Trinity OC mit Watercool Heatkiller V
NetzteilCorsair HX1000i (1000W 80 Plus Platinum)
ReservoirWatercool Heatkiller Tube 150 Standalone
Pumpen2x Aqua Computer D5 PWM (auf MO-RA3 420 D5-Dualtop Modul)
Radiatoren1x Watercool RAD 360-S BLACK 360mm mit 3x Corsair QL120, 2x Watercool MO-RA3 420 LT mit je 4x Noctua NF-A20 Chromax
Sensoren1x Durchflusssensor Aqua Computer High Flow 2, 2x Aqua Computer Temperatursensor G1/4
CaseThermaltake Core P3 Tempered Glass Curved
Sonstiges1x Aqua Computer Quadro, 1x Aqua Computer HUBBY7, Corsair Lightning Node Pro (mit 4x LED-Streifen)

Letzte Woche habe bereits die Wasserkühlung des alten Systems ausgebaut, damit ich die neuen Komponenten unter Luftkühlung testen kann. Der Umbau auf WaKü mit den neuen Komponenten wird voraussichtlich ca. Mitte September starten wenn ich Urlaub und endlich mehr Zeit habe. Ich werde euch dann auf dem Laufenden halten und vor allem Bilder posten.

Wie auch bei den letzten Umbauten bin ich immer für Verbesserungsvorschläge und Tipps sehr dankbar und freue mich wenn der Eine oder Andere Interesse am Umbau zeigt.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

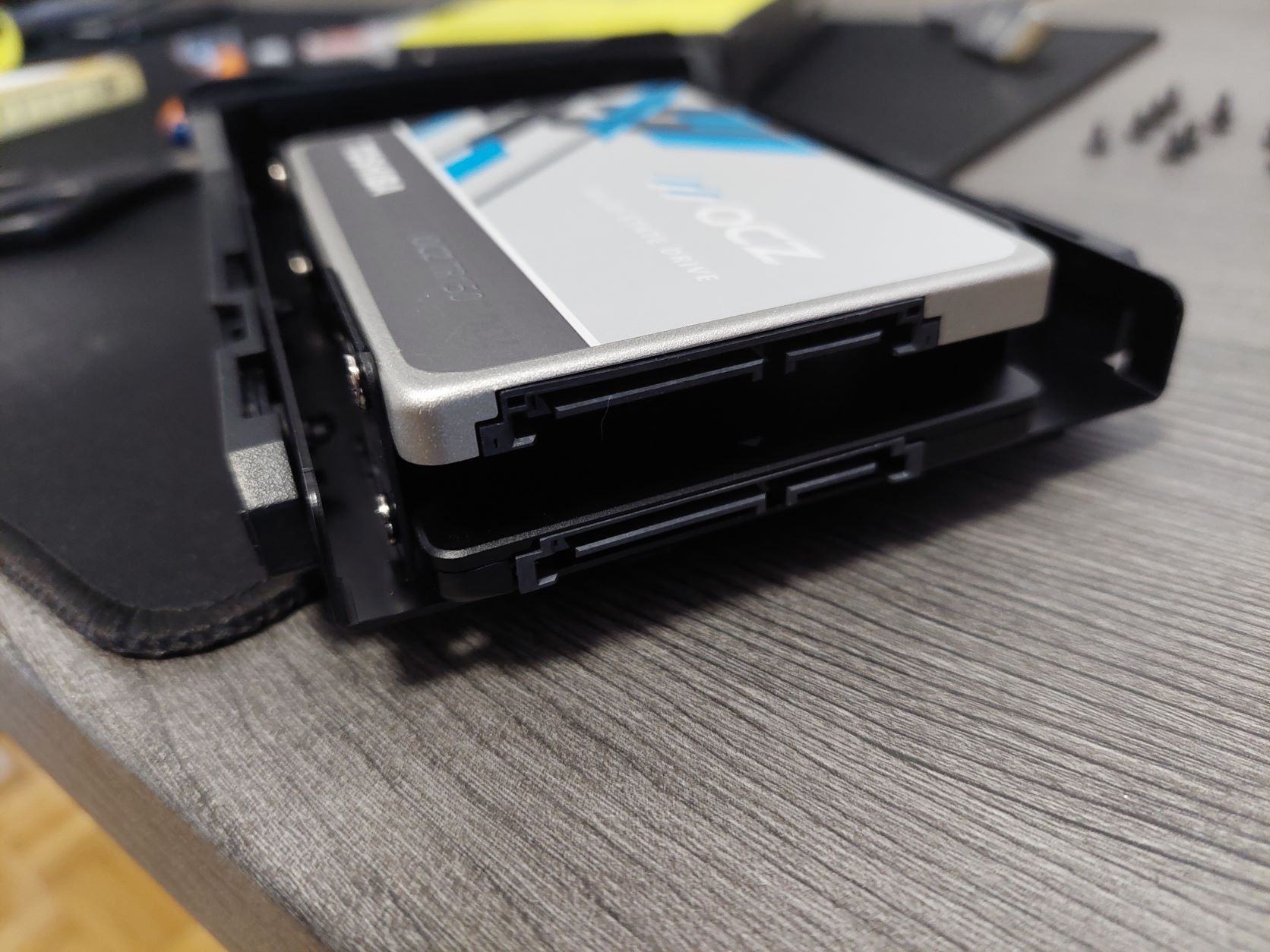

So, es geht (langsam) los. Gestern habe ich den ganzen Tag damit verbracht, mir das ganze WaKü-Zeug, dass ich über die letzten Monate gehortet habe, zu sortieren und das System erstmal noch mit Luftkühlung in das neue Gehäuse zu bauen. Einzelne Teile, wie den internen Heatkiller Radiator und HUBBY sind auch schon im Gehäuse untergebracht. In den beiden 3,5"Schächten auf der Rückseite habe ich noch zwei Doppel-SSD-Brackets unterbracht, damit ich meine vier 2,5" SSDs dort unsichtbar verbauen kann. Beide MO-RAs sind nun mit Noctua NF-A20 und Midium-Lüfterkreuz bestückt.

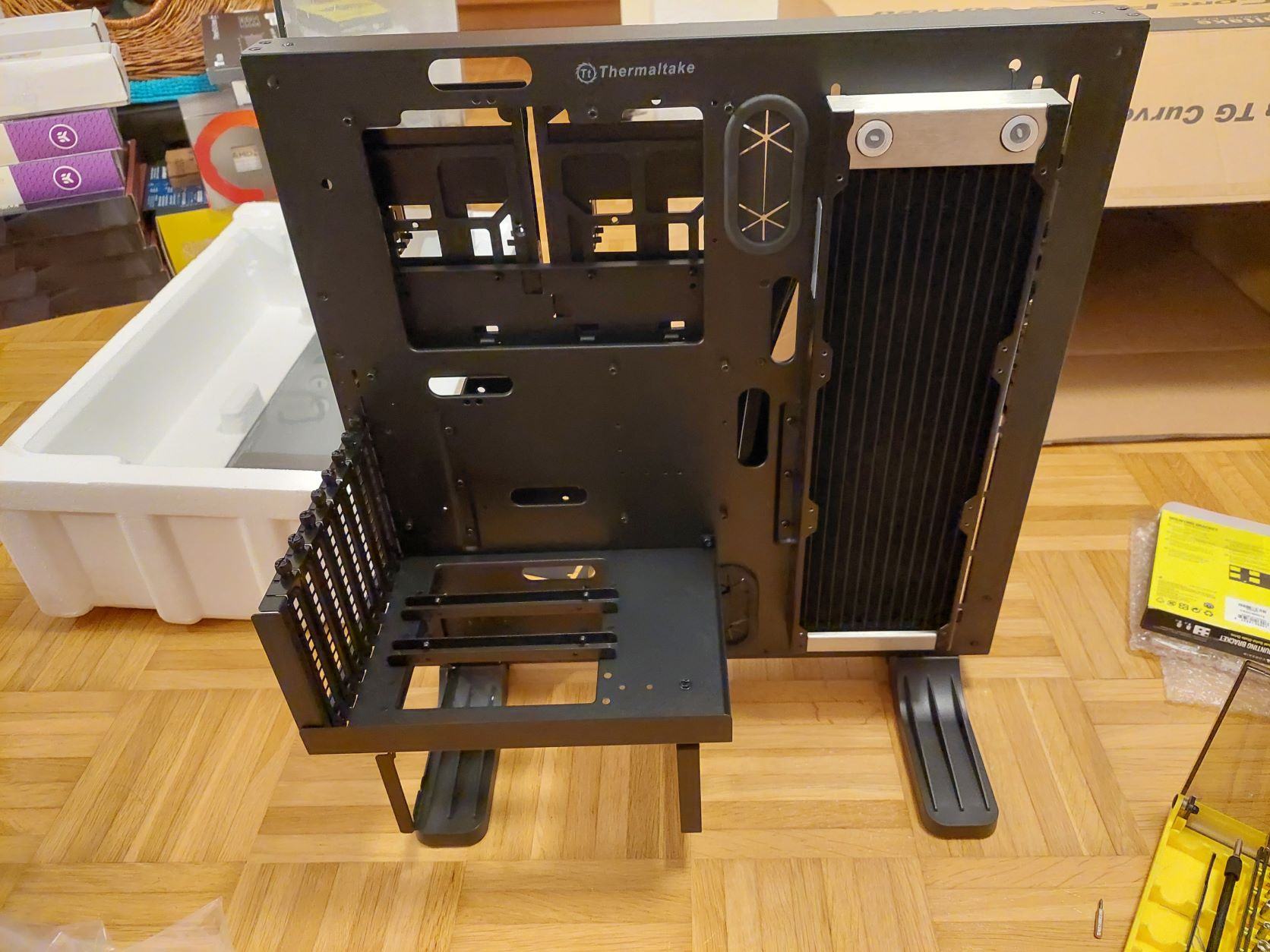

MO-RA mit Noctua & Gitter.jpg


Das Ganze sieht aktuell so aus...

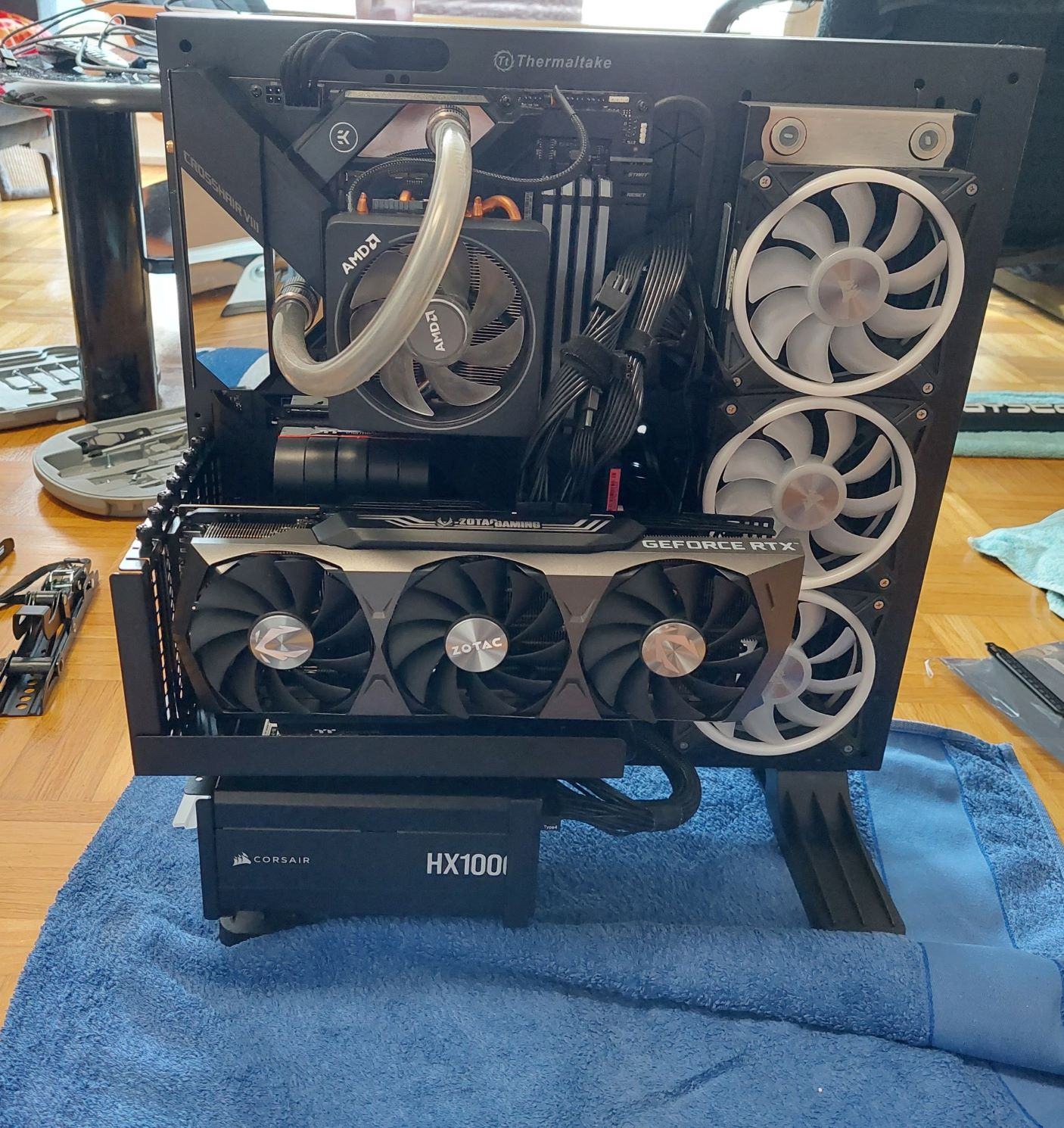

System mit Luftkühlung.jpg


(Bitte ignoriert den verfärbten Schlauch am VRM-Kühlkörper :fresse: Ich hatte keine Lust, die beiden Fittinge zu entfernen und wollte nur verhindern, dass eventuell noch vorhandene Feuchtigkeit dort austritt.)

Computer funktioniert erstmal. Ich hatte etwas Sorge wegen des Riserkabels. Gerade im Zusammenspiel mit der 3080 Ti hatte ich in letzter Zeit mit anderen Kabeln so meine Probleme. Das (teure) Premiumkabel von Thermaltake läuft aber. Nur mit der Installation war ich alles andere als zufrieden. Die Gewinde an der Befestigungsstrebe im Gehäuse lagen auf beiden Seite ca. 1mm zu tief. Dadurch ließ sich der Stecker einfach nicht gerade montieren. Ich musste mir mit Plastikunterlegscheiben und einer längeren Gewindeschraube behelfen :shot:

Heute stehen der Anbau der Wandhalterung für die Monitore, das Kabelmanagement am Tisch und die Wandmontage der beiden MO-RAs auf dem Plan. Danach geht's weiter mit dem eigentlichen WaKü-Umbau.

System im Betrieb.jpg

(Folie ist noch auf dem Glas)

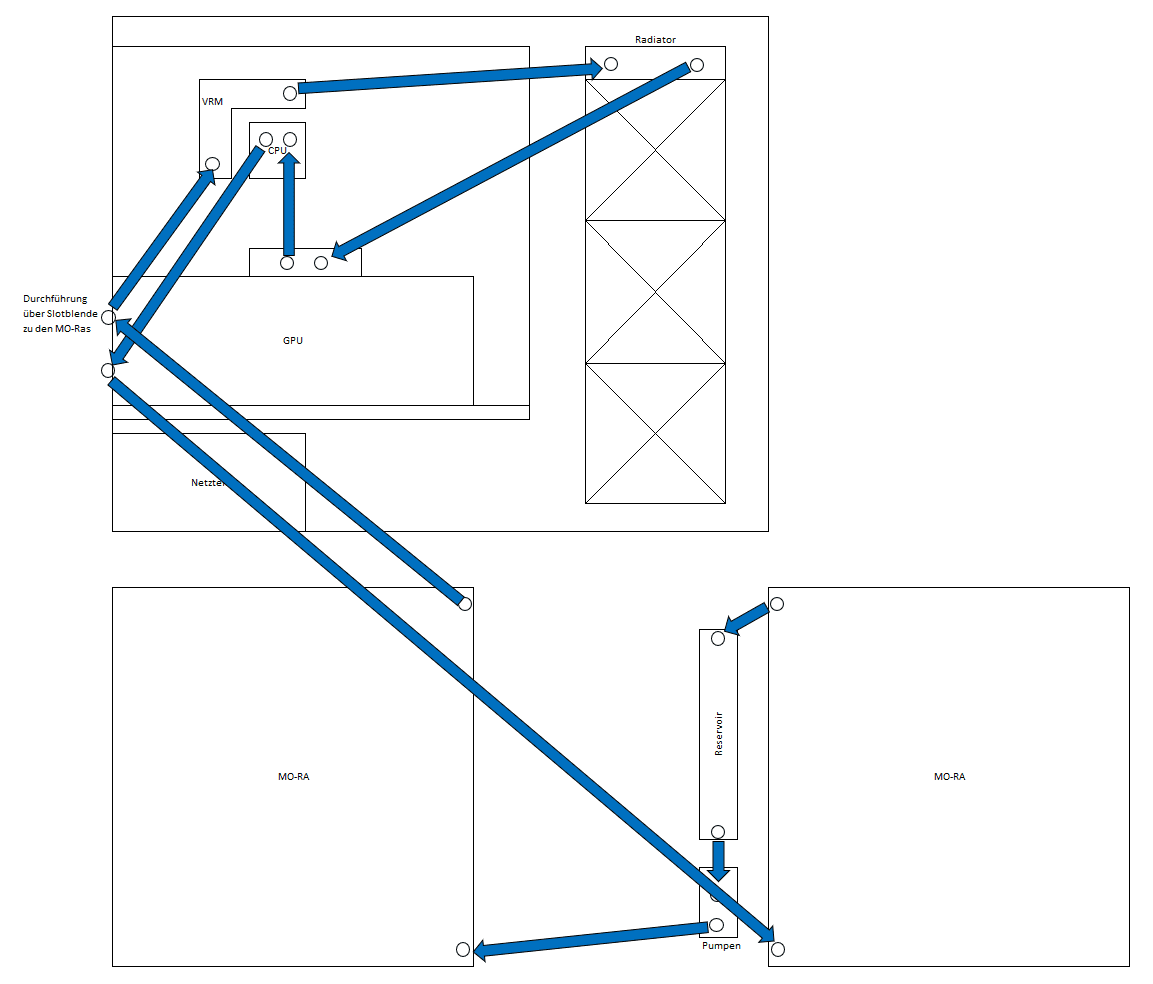

Und hier ist der grobe Plan für die Verschlauchung (Bitte klicken zum Vergrößern):


Zuletzt bearbeitet:
Trotz einiger Verzögerungen nimmt es langsam Form an. Leider ist die Verschlauchung der Komponenten nicht so einfach wie erwartet gewesen. Der EK Duraclear ist weniger flexibel als ich ihn in Erinnerung habe. Damit auf manchen Verbindungen nicht so viel Druck/Zug liegt, musste ich mir mit Winkeln behelfen. Das ist für mich ein kleiner optischer Dämpfer. Vielleicht muss ich mich doch nochmal an Hardtubes trauen :unsure:
Hinter der GPU sitzt noch eine Slotblendendurchführung mit Koolance Schnellkupplungen, damit die Schläuche da fixiert sind. Beim Anschluss der GPU hab ich entgegen der Planung zwei Schläuche getauscht, da der Anschluss links laut Anleitung der Eingang ist.

Dichtheitsprüfung mit dem Dr. Drop war schon erfolgreich. Der richtige Test kommt wenn der Kreislauf vollständig ist.

Bei dem Anschluss der Mo-Ras hatte ich minimale Probleme und musste noch ein paar Winkel und Verbinder nachbestellen. Deswegen bin ich leider nicht fertig geworden.

Der PC bringt nun unbefüllt knapp 20 kg auf die Waage. Hoffe, die Wandhalterung hält :fresse: Ausgelegt ist sie auf 50 kg und mit Schwerlastankern befestigt.


Anhänge

  • IMG-20220930-WA0019.jpeg
    381,3 KB · Aufrufe: 88
Zuletzt bearbeitet:
Die letzten Wochen war ich im Job so eingespannt, dass sich wenig getan hat. Nebenbei hab ich noch Kleinzeug nachbestellen müssen... Adapter, Anschlüsse, Winkel und diverse Kabel.

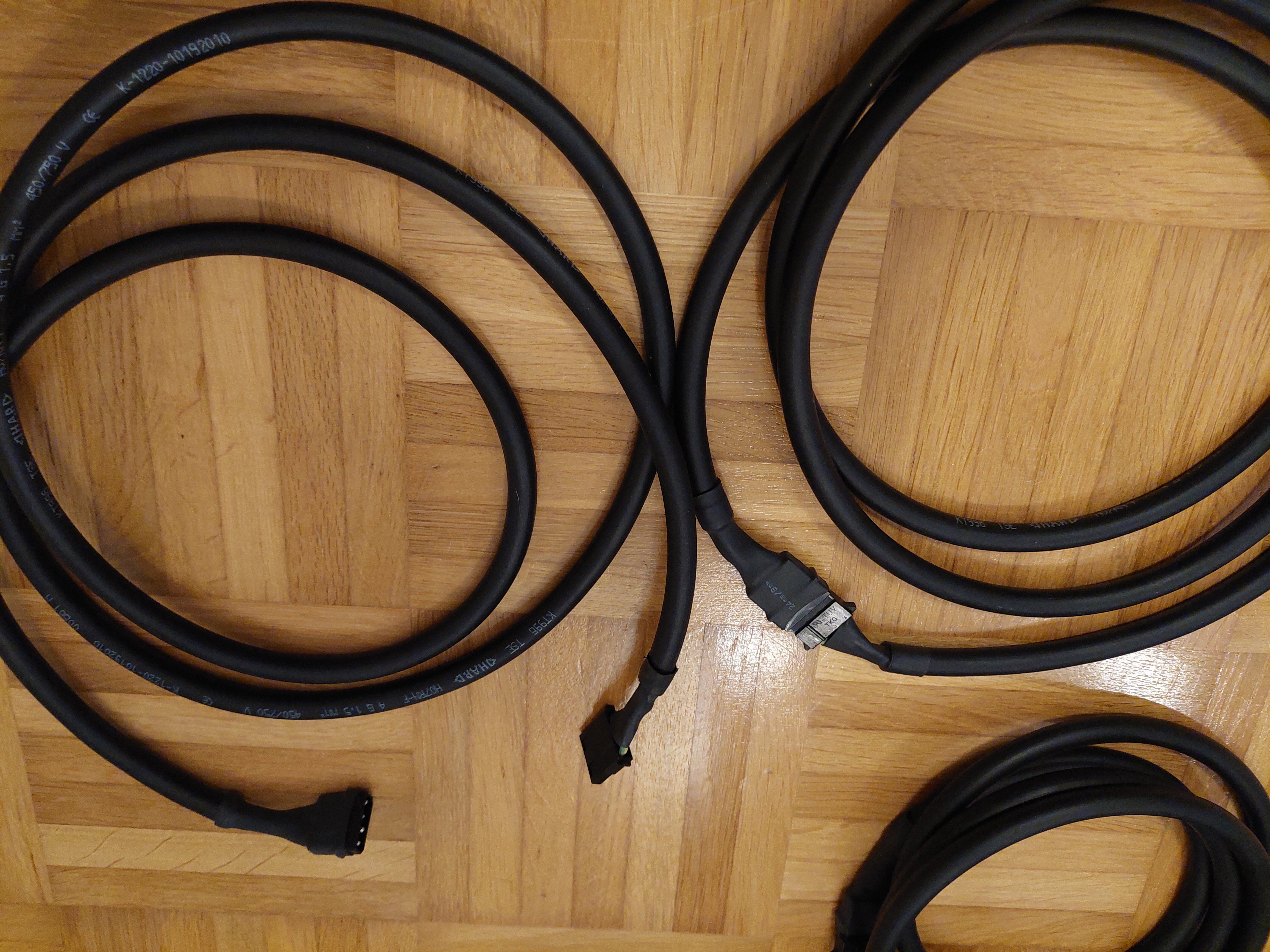

Bei der Gelegenheit nochmal ein großes Dankeschön an den User @legendMOD, der mir ein paar Molexverlängerungen angefertigt hat (siehe Foto). Die bekannten 90 cm Phobya-Kabel haben mir den letzten Nerv geraubt und an den Kabeln zu sparen oder sogar einen Kabelbrand zu riskieren, war es mir dann nicht wert :fresse:

Nächste Woche kommt ein ausführliches Update mit vielen Fotos. Dann wird das System auch endlich fertig sein.


Anhänge

  • 20221024_211402.jpg
    1,9 MB · Aufrufe: 80
Zuletzt bearbeitet:
Tja, zu dem versprochenen ausführlichen Update und der Fertigstellung kam es ja nicht. Leider musste ich meinen Umbau vorerst auf Eis legen, da ich durch Arbeit und Privatleben in den letzten Monaten ziemlich ausgelastet war und ich einfach keine mehr Motivation hatte, abends und am Wochenende weiter am Rechner zu schrauben.

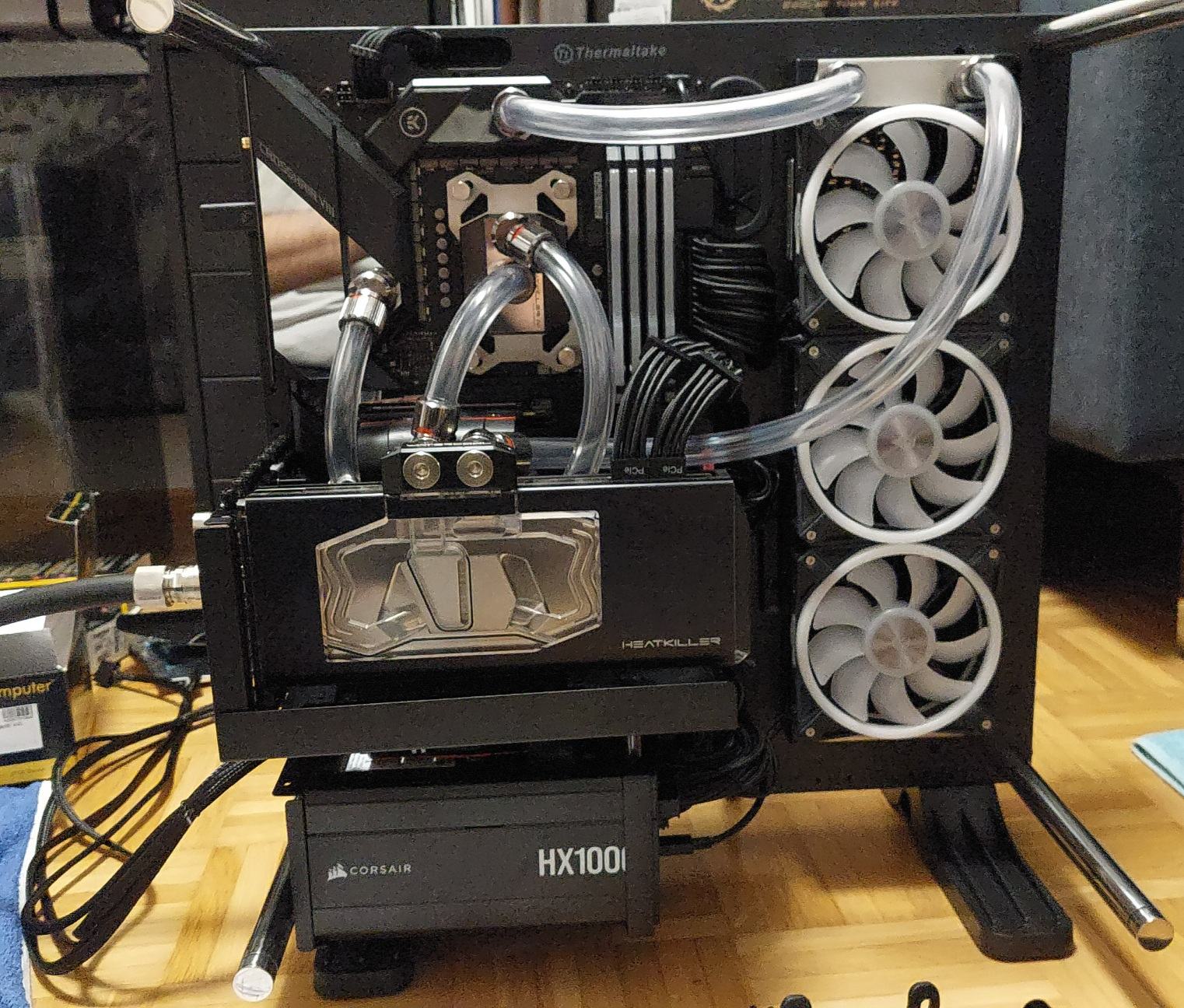

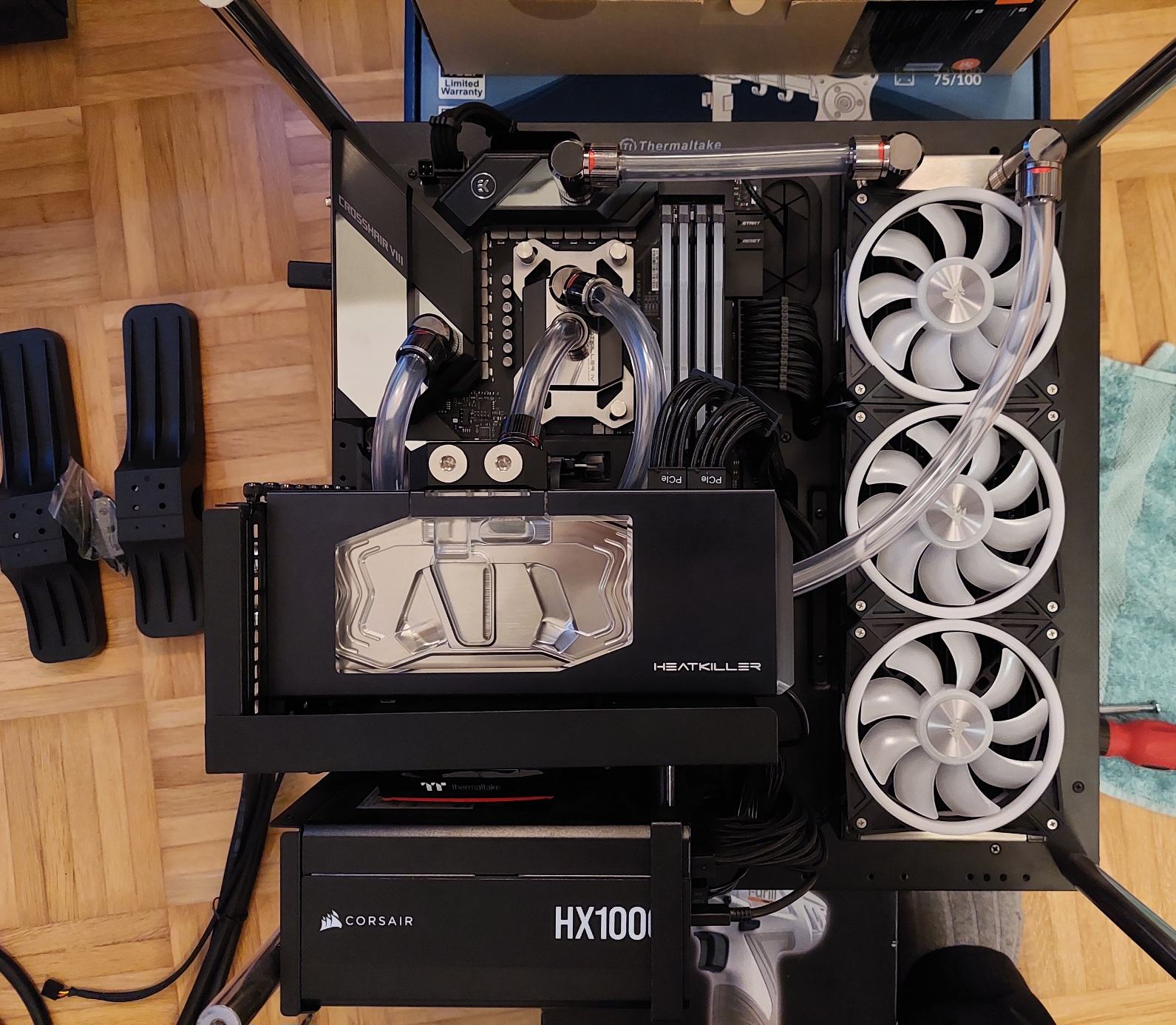

Aber am vergangenen Freitag war es dann endlich soweit und es ging weiter. Da einige Schläuche im Gehäuse doch nicht ideal lagen und vor allem auch auf der Slotdurchführung zu viel Zug war, habe ich einen Großteil der Schläuche noch einmal neu zugeschnitten und ein paar weitere Winkel verbaut.



Dann folgte die Dichtigkeitsprüfung mit dem Dr. Drop. Im Gehäuse war alles super - kein Druckverlust. Anschließend war der Teil des Kreislaufs dran, der unter dem Schreibtisch sitzt. Also die beiden Mo-Ras mit Heatkiller Tube und Dual-Pumpengehäuse. Und da haben leider die Probleme angefangen: Ich hatte einen massiven Druckverlust und habe deshalb alle Verbindungen erneut geprüft. Leider ohne Erfolg, deshalb habe ich alles auseinandergebaut und alle Einzelkomponenten geprüft. Ergebnis war, dass das Heatkiller Tube nicht dicht war. Hab es mehrfach auseinandergebaut und den Sitz der Dichtungen überprüft, Schrauben gleichmäßig nachgezogen usw. Ich hatte in Erinnerung, dass das hier im Forum schon einmal thematisiert wurde und auch den Thread mit Hinweis auf dickere Dichtungen gefunden.

Nachdem ich meine Rechnungen von Watercool herausgesucht habe, hab ich festgestellt, dass ich damals tatsächlich einen einzelnen Dichtungssatz mitbestellt hatte, warum auch immer :ROFLMAO: Darin waren die dickeren Dichtungen enthalten und nachdem ich die eingebaut hatte, war alles dicht.

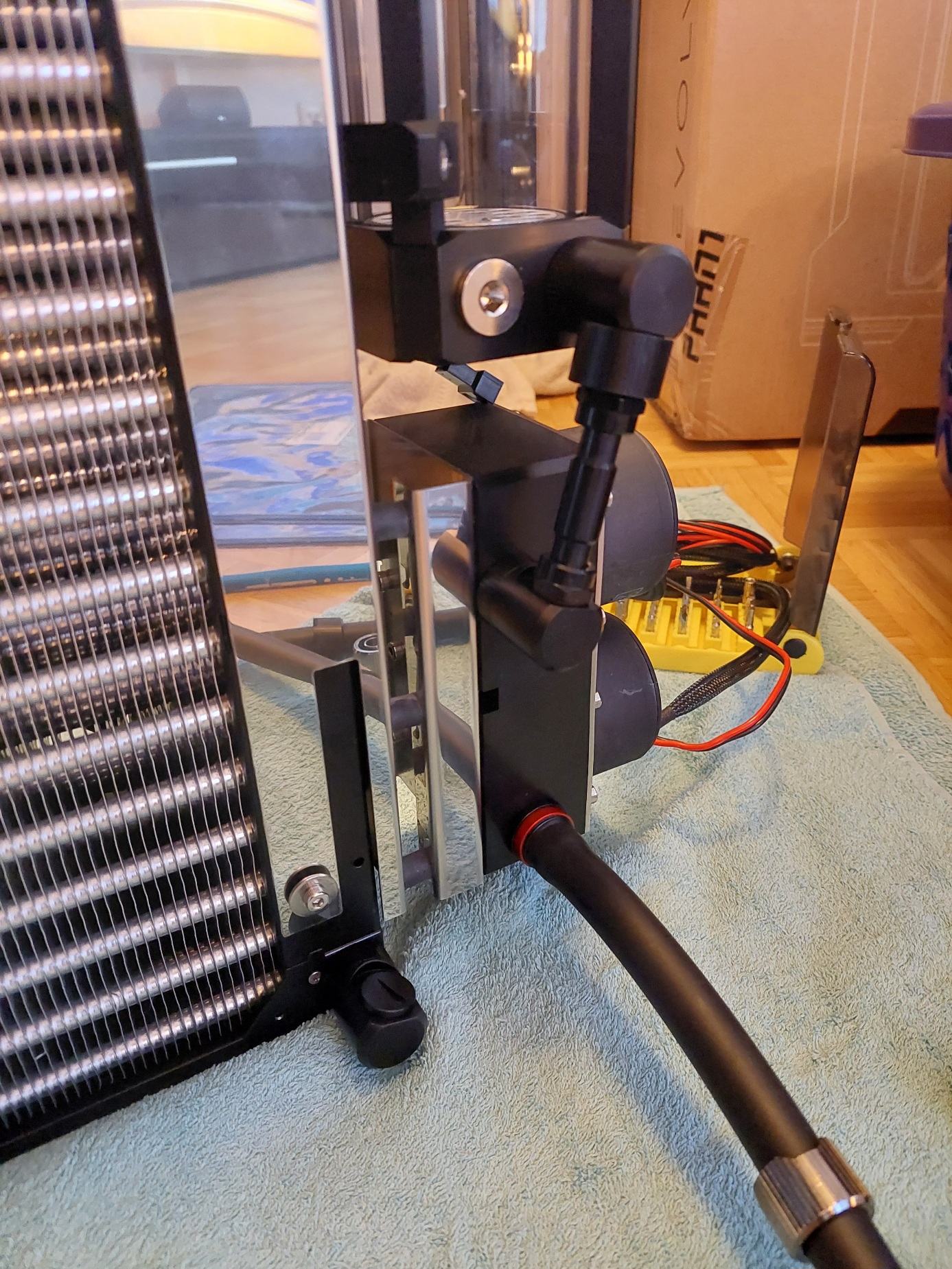

Hier sieht man nochmal, wie Dual Top und Heatkiller Tube verbunden wurden. Der SLI-Verbinder ist nicht der schönste, aber er sitzt eh hinten zur Wand hin, so dass man nichts davon sieht.

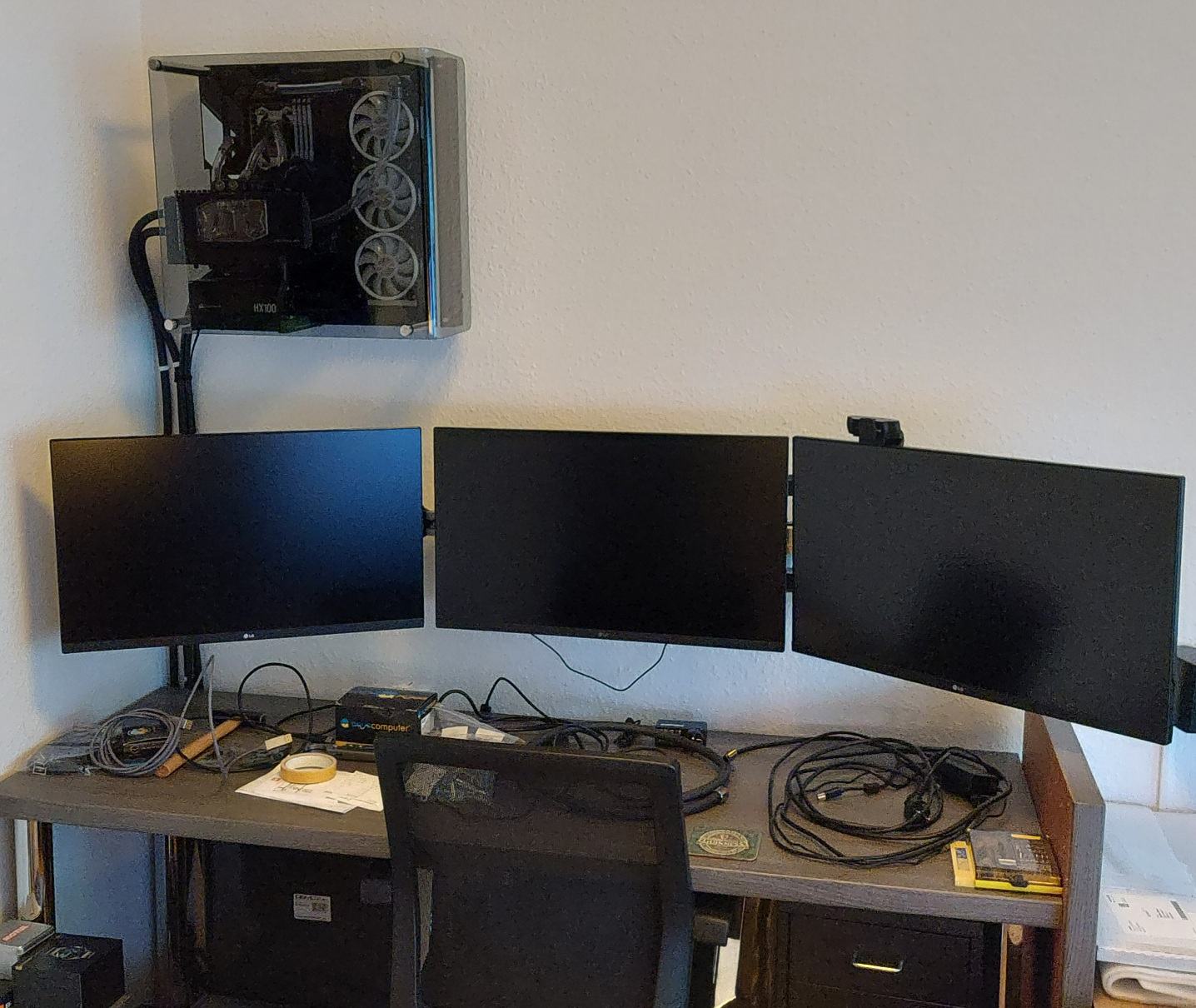

Dann wurde der PC endlich an die Wand gehängt und die ZMT-Schläuche für den äußeren Teil des Kreislaufs verlegt und an der Wand fixiert. Das war auch besonders links neben dem Gehäuse wichtig als Zugentlastung an der Slotdurchführung. Auch ohne Wasser in den Schläuchen zieht da schon ordentlich Gewicht. Angedockt wird über Koolance QD3 Schnellkupplungen. Dann wurde der Kreislauf im Gesamten nochmal an den Dr. Drop angeschlossen und in der Zwischenzeit habe ich mich mit der Verkabelung ausgetobt. Die drei dicken Molexkabel für die Stromversorgung der beiden Pumpen und des Quadro wurden als erstes verlegt, dann das Kleinzeug, wie Lüfteranschlüsse und DFM-Verkabelung. Der Quadro wird übrigens per Adapter extern an USB an den PC angeschlossen.

Am kommenden Wochenende geht's hoffentlich weiter. Nächster Schritt wäre das Befüllen mit Double Protect Ultra, was bei der Größe des Kreislaufs etwas Zeit in Anspruch nehmen dürfte :LOL: Hab jedenfalls noch 3 Kanister an Vorrat und bin gespannt, wieviel am Ende reingeht.

Ich muss auch definitiv nochmal die Ausrichtung der Monitore optimieren und eventuell die Aluschienen der Wandhalterung direkt an die Wand schrauben. Dadurch, dass zwischen Wand und Schiene noch zwei ca. 9 cm tiefe Halter sitzen stehen die Monitore zu weit von der Wand ab und der Sitzabstand ist viel zu klein. Die Tischplatte wird auch noch einmal getauscht, da ich die "Spannweite" der Monitore ein wenig unterschätzt habe. Dabei wird dann gleich eine tiefere Platte genommen.

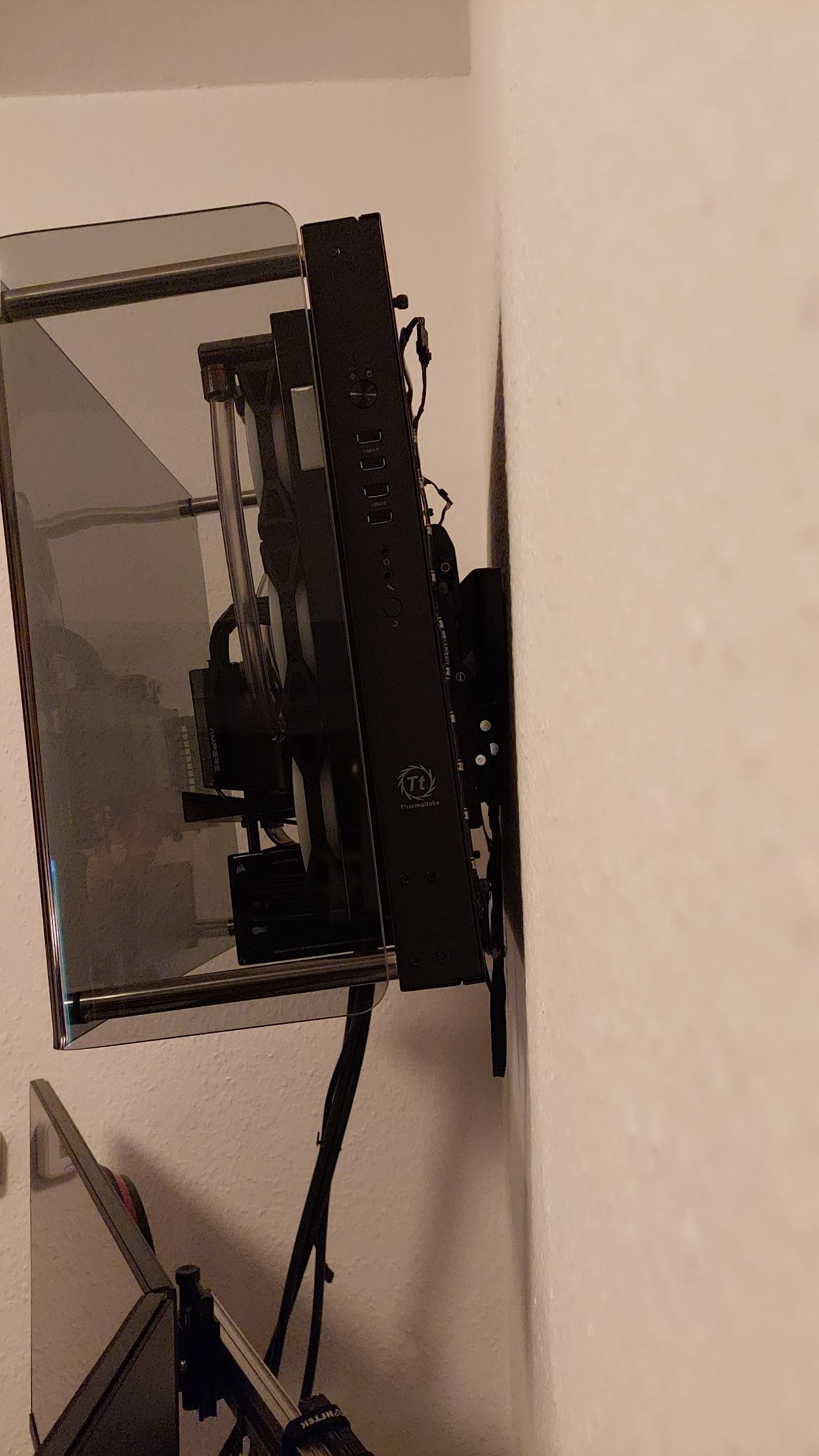

Ein Punkt, der mich noch massiv stört: Die Neigungsverstellung der PC-Wandhalterung mit dem Gewicht des PCs überfordert und neigt den PC nach vorne. Mittlerweile ist da ein zugeschnittenes Stück Styropor unten eingeklemmt, aber das ist keine optimale dauerhafte Lösung. Falls hier jemand von euch noch einen Tipp hat, gerne her damit 😉

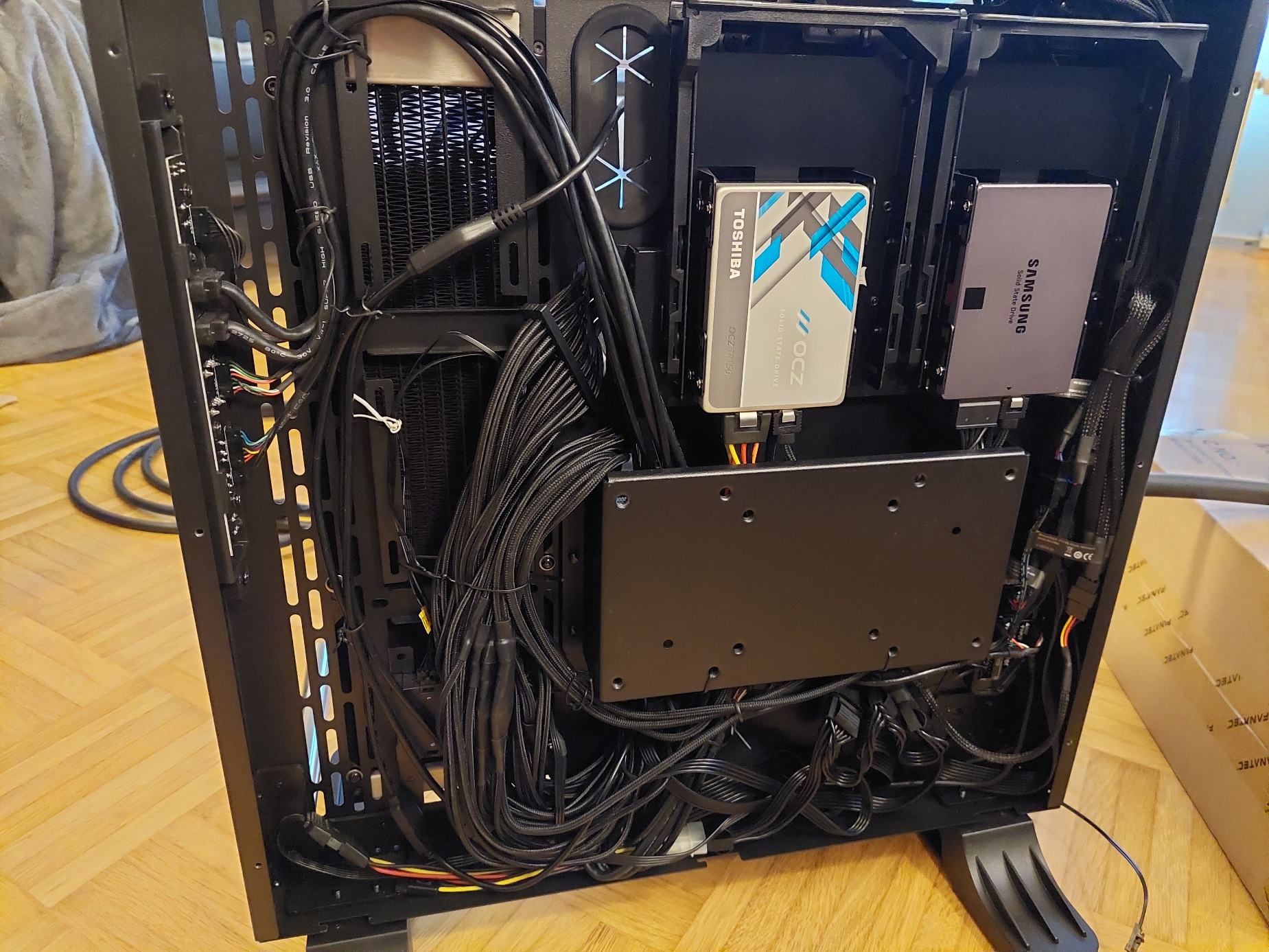

Und hier noch ein paar Detailbilder. Zum Einen die Kabelführung hinter dem Mainboard Tray. Da geht es ziemlich eng zu.

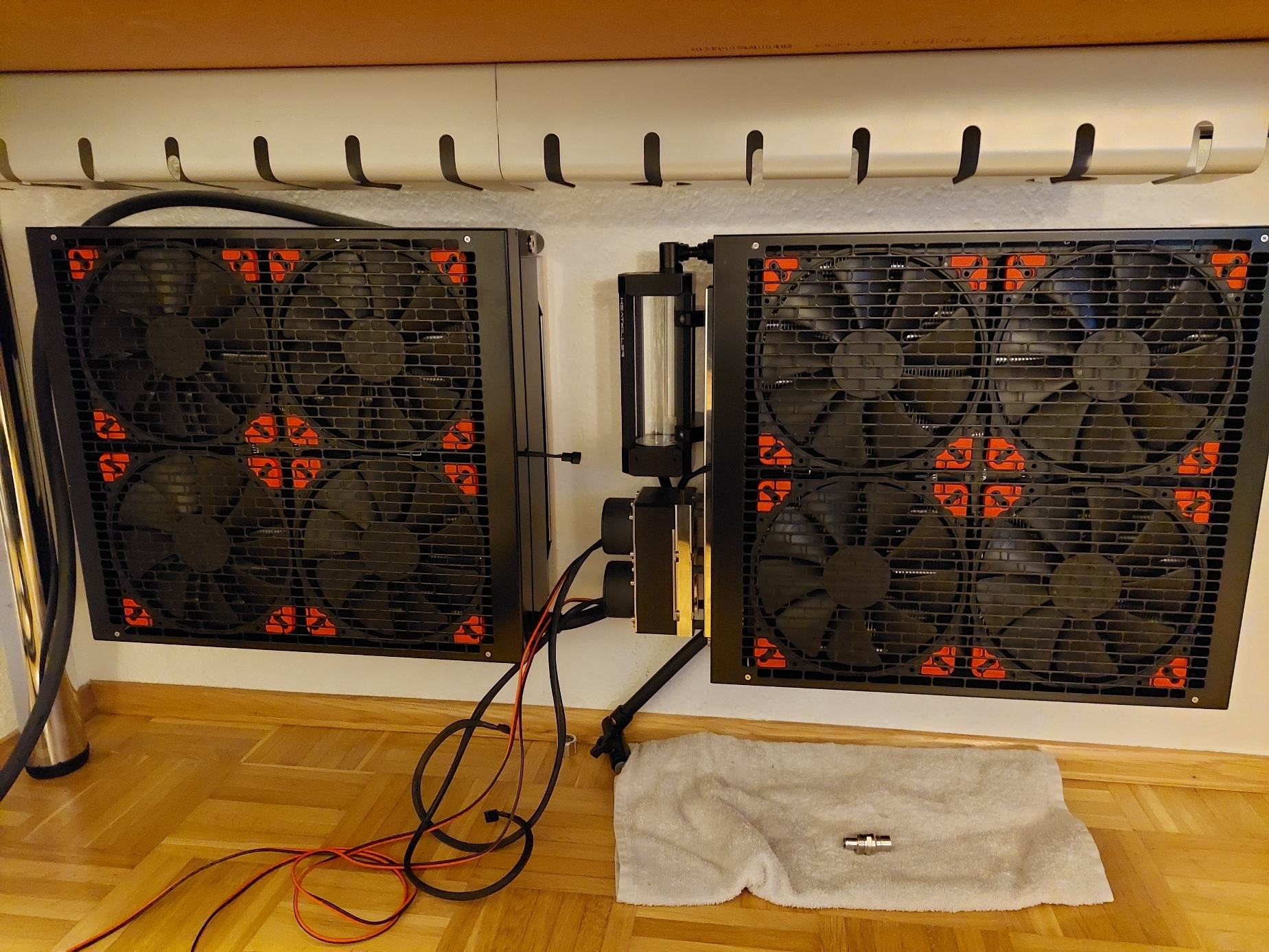

Und zum Anderen die beiden Mo-Ras mit Heatkiller Tube und 2x D5 unter dem Schreibtisch. Zufälligerweise passen die Stromkabel der Pumpen gut uns Farbkonzept :ROFLMAO:




Kurzer Nachtrag 05.02.2023:
Zu früh gefreut... Leider ist mein System noch nicht 100%ig dicht. Beim Test mit dem Dr. Drop kommt es immer noch zu einem Druckabfall von 0,05 bar pro Stunde und das Problem liegt irgendwo im Teil des Kreislaufs mit den beiden Mo-Ra, Heatkiller Tube und Pumpen. Ich hab da immer noch das Heatkiller Tube in Verdacht, obwohl es frische dickere Dichtungen bekommen hat. Heißt also, nochmal alles zerlegen und einzeln testen...

Nochmal edit:
Ich werde noch wahnsinnig. Heatkiller Tube ist wohl dicht. Das Problem liegt dann entweder am (drehbaren) T-Splitter mit dem Kugelhahn, an den QD3, an einem der 90° Winkel oder an den SLI-Verbindern :mad: Der Rest wurde einzeln getestet und war dicht. Hab über Nacht den Kreislauf ohne den Wandgehäuseteil erneut getestet und der Druck ist dabei von 0,5 bar auf fast 0,4 bar abgesackt.

Ich habe den T-Splitter in Verdacht, weil der drehbare Teil sich arg wackelig anfühlt, als wenn die Dichtung darin nicht richtig sitzt. Deshalb hab ich mir vorsichtshalber einen nicht drehbaren Anschluss bestellt. Dank Poststreik rechne ich aber frühestens Ende der Woche damit.

Zuletzt bearbeitet:
Schönes Projekt.

Hier sieht man nochmal, wie Dual Top und Heatkiller Tube verbunden wurden. Der SLI-Verbinder ist nicht der schönste, aber er sitzt eh hinten zur Wand hin, so dass man nichts davon sieht.

Ist das so ein Teil, das man auseinanderziehen kann? Ich hätte einfach ein kurzes Stück Schlauch genommen Der Verbinder ist irgendwie zu dünn und ein Schlauch kann auch nicht undicht werden...

Sind die Verschraubungen im PC Satin Titanium? Die sehen echt schick aus.

Ist das die originale Wandhalterung? Das steht ganz schön weit weg, schöner wäre, wenn es bündig abschliesst und man nicht dahinter schauen kann. Ist da nicht normalerweise ein Deckel hinten dran? Oder hast du eine andere Version als das hier: https://geizhals.de/thermaltake-core-p3-tg-pro-schwarz-ca-1g4-00m1wn-09-a2829980.html?

Danke. Ja, das sind diese variablen SLI Verbinder. Sind nicht sonderlich schön, aber die Verbindungen sitzen später eh zur Wand hin und sind nicht sichtbar. Hab sie trotzdem mittlerweile durch dickere von Bitspower ersetzt. Zwischen AGB und Pumpe wäre es noch mit Schlauch gegangen. Oben zwischen Mo-Ra und AGB hätte es definitiv nicht geklappt. Das Stück Schlauch wäre zu kurz gewesen. Hätte ich nicht auf die Fittinge bekommen.
Mal sehen, vielleicht ersetze ich den unteren Verbinder tatsächlich noch durch Schlauch.

Die Anschlüsse sind die Ausführung in Black Nickel. Passte farblich perfekt zum Mainboard.

Die Wandhalterung ist keine von Thermaltake. Wusste gar nicht, dass die eine im Angebot haben. Damals hab ich keine dort im Shop entdecken können. Ist jetzt eine TV-Wandhalterung mit max. Tragelast von 50 kg. Wandabstand beträgt nun ca. 3 cm. Da ich dahinter LED-Strips hab, ist das schon okay, dass da etwas Abstand ist 😉

Gehäuse ist das P3 Tempered Glass Curved Edition. Das im Link ist quasi der Nachfolger.


Bin gerade in den letzten Zügen mit dem Umbau. Warte gerade nur noch auf einen Dichtungssatz für die Pumpen und dann wird endlich befüllt.

So sieht die Halterung übrigens aus. Wichtig war mir vor allem, dass die Halterung komplett hinter dem PC verschwindet.


Die Halterung im Link wäre sicher besser gewesen. Hab ich damals aber nicht gesehen als ich auf der Suche war :fresse:

Nachdem sich in der Zwischenzeit wegen mangelnder Umbaulust nur wenig getan hat, hab ich die Ostertage genutzt und endlich weitergemacht.

Der Umbau ist nun (bis auf Kleinigkeiten) abgeschlossen und das System läuft :banana:

Aber bis es soweit war, musste ich noch mit einigen Problemen kämpfen:
Nach dem ersten Befüllen musste ich feststellen, dass sich im GPU-Kühler merkwürdige Rückstände/Partikel gesammelt haben. Fotos dazu hab ich auch letzte Woche schon im Thread WaKü Bastelfotos gepostet.

20230401_153740.jpg 20230401_154514.jpg

Eigentlich war ich der Meinung, dass ich sämtliche Komponenten und insbesondere die Radiatoren vor dem Umbau gründlich genug gespült habe. Also wurde nochmal alles zerlegt inklusive der Blöcke selbst und durchgespült und zum Teil mit einer Zahnbürste vorsichtig gereinigt. Die gesamte Kühlflüssigkeit wurde dabei abgelassen und gefiltert.

20230407_162124.jpg 20230407_162118.jpg

Dabei ist das dann noch passiert :fresse:

20230407_153512.jpg 20230407_153507.jpg

Ich wusste, dass das passieren kann und ich war extrem vorsichtig, aber dadurch, dass der Heatkiller Block auch null Spiel auf der Halterung hat, ist da auch nichts mit leicht drehen bei der Montage. Hab immer mal wieder an den Ecken etwas Zug gegeben und hatte auch das Gefühl, dass der Block sich nach und nach löst, aber es hat alles nichts genützt. Hab die Pins im Anschluss mit Handy und Makromodus bestimmt eine halbe Stunde lang gecheckt und es war zum Glück nichts abgebrochen oder verbogen.

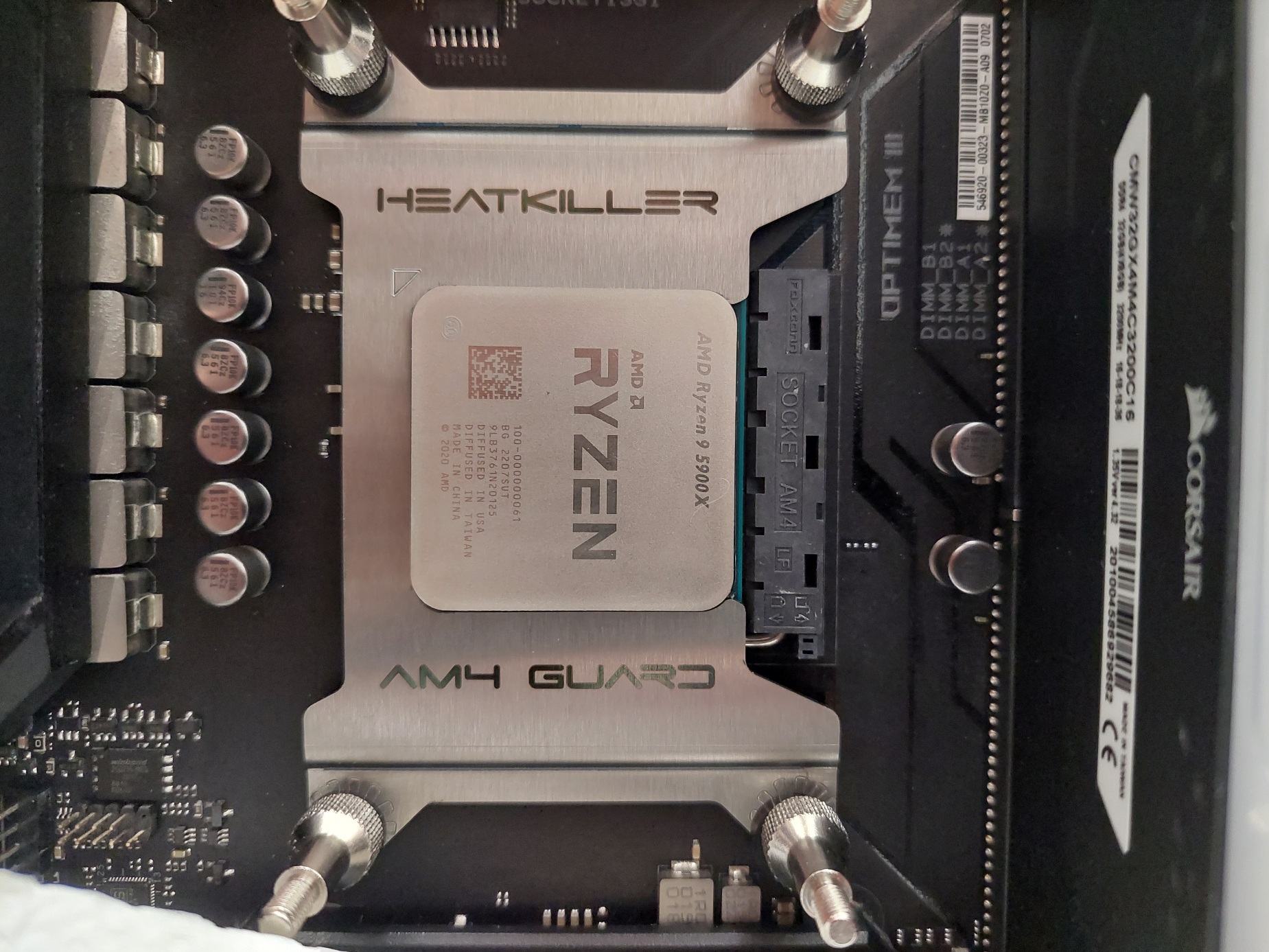

Deshalb habe ich dem AM4 Guard bei der Gelegenheit montiert, den ich beim Aufräumen wiedergefunden habe:

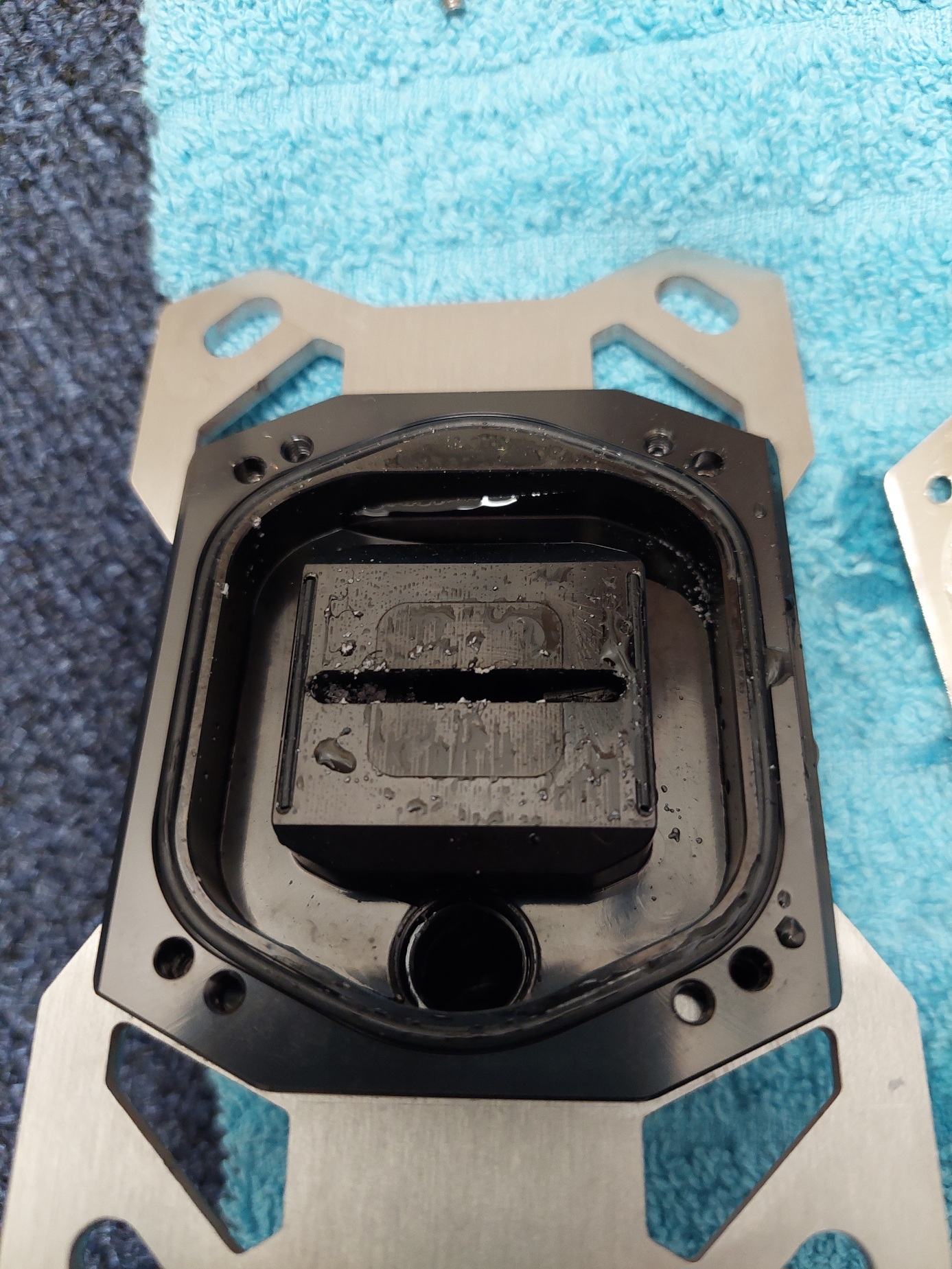

Aber zurück zu den Rückständen im Kreislauf: Am Ende waren die Rückstände nur in den beiden WaKü Blöcken von CPU und GPU zu finden. Die waren teils gummiartig bis schmierig :unsure:

Also später nochmal alles wieder zusammengebaut, Drucktest gemacht und befüllt.... und wieder waren einige (wenige) Ablagerungen im GPU Block zu finden :rolleyes2: Entweder haben sich noch ein paar Partikel in den Schläuchen festgesetzt oder es sind neue durch das Aufstecken der Schläuche auf die EK Quantum Fittings entstanden. Meine Vermutung ist mittlerweile, dass das Abschabungen von den Schläuche sind, weil die extrem fest auf den Fittingen sitzen.

Trotzdem hab ich das System entlüftet und testweise in Betrieb genommen, damit ich erstmal schauen kann, ob alles läuft oder ob noch an anderer Stelle Probleme bestehen. Aber es läuft 8-) Die CPU hat es zum Glück überlebt.

Der Umbau stand unter keinem guten Stern und ich hab ehrlich gesagt erstmal keine Lust mehr auf große Umbauaktionen. ich werde mich jetzt nach und nach um die Kleinigkeiten, die noch zu machen sind kümmern:

- Softwareprobleme beseitigen (iCue, Armoury Crate, Razer Synapse 3)
- Aquasuite vernünftig konfigurieren
- neue Tischplatte mit 80 cm Tiefe, damit der Sitzabstand wieder vernünftig ist
- Monitore ausrichten
- Kabelmanagement an der Wand optimieren
- aktiven USB-Hub montieren (da nicht alle externen USB-Geräte mit den Verlängerungskabeln richtig funktionieren)
- Loop nochmal reinigen und Schläuche im Gehäuse ersetzen


Fazit:
Gelohnt hat es sich trotzdem. Das System ist auch ohne Feintuning mit heruntergeregelten Lüftern und Pumpen im Vergleich zur Ausgangskonfiguration sehr leise und trotzdem kühl. Habe die Wassertemperatur bei einer Zimmertemperatur von 22°C bisher bei voller Auslastung nie über 30°C bekommen :coolblue:
Falls Interesse besteht, kann ich gerne nochmal Screenshots mit den einzelnen Temperaturen teilen.

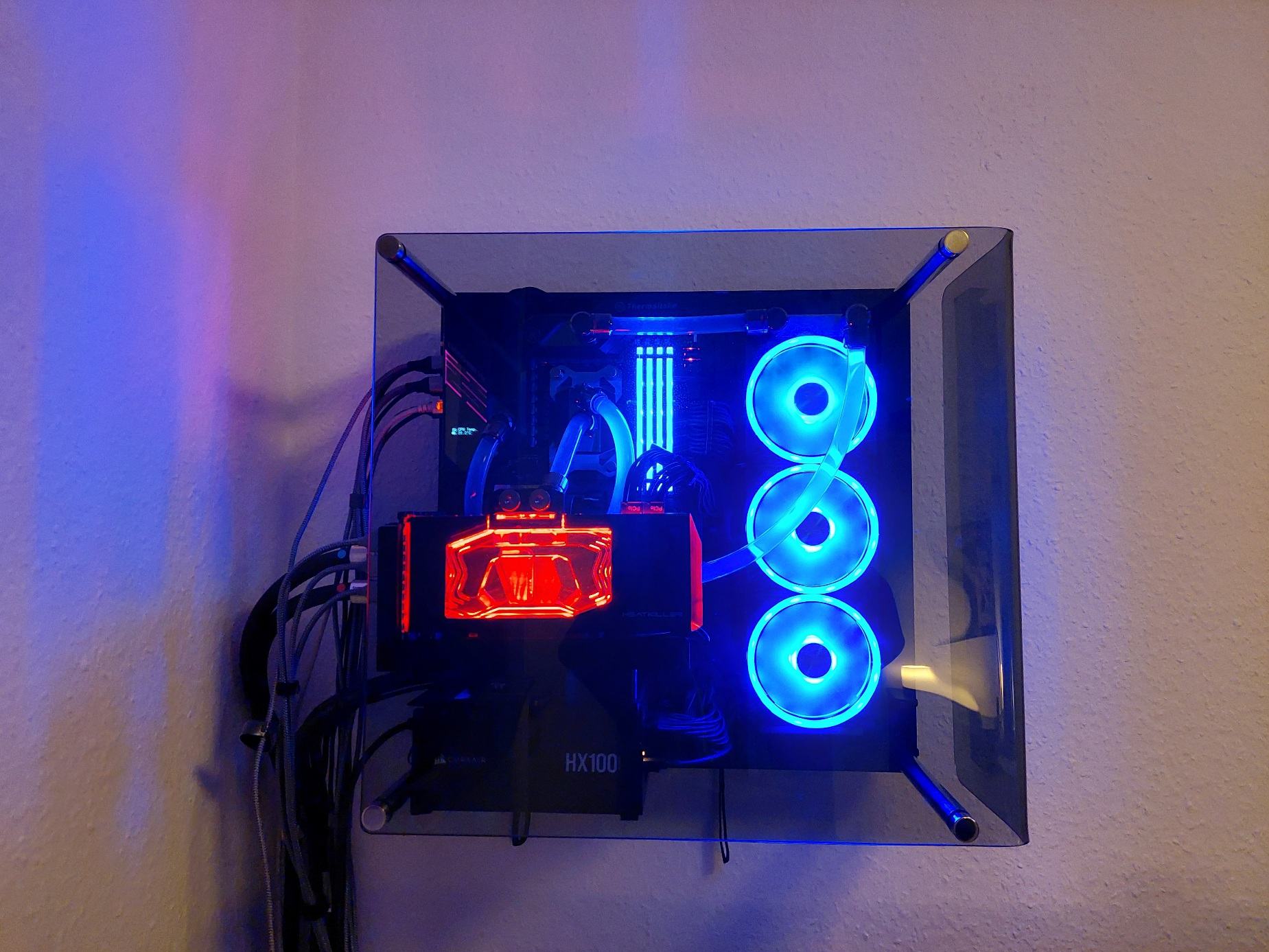

20230408_051543.jpg 20230408_051517.jpg 20230407_204827.jpg

Zuletzt bearbeitet:
