Pumpengehäuse für die DCP

wwwnutzer

Enthusiast
Thread Starter
Mitglied seit
20.07.2017
Beiträge
3.694
Ort
Irgendwo hinter den blauen Bergen
DCP Standalone-Gehäuse / DCP Heatkiller Adapter / DCP Dual-Top

Projekt wurde wieder aufgenommen dank der Unterstützung von eZModding @Regok , Prototyp und dann später die Kleinserie werden bei ihnen Inhouse gefertigt und dann über den dazugehörigen Shop verkauft.

Vielen Dank dafür!




Endlich finde ich mal die Zeit diesen Startpost richtig zu ordnen :d

Die Idee dazu entstand bei mir letztes Jahr im Sommer wo ich aus Spaß gesagt habe: "Es wäre doch lustig diese super leise Pumpe zu nehmen und in ein schweres Metallgehäuse zu packen.". Schon da sagten vereinzelt Leute das sie durchaus Interesse hätten allerdings war der Sommer 2019 nicht nur heiß, sondern stressig für mich, daher wanderte die Idee auf den Riesen großen Haufen "Ideen, die ich mal hatte, aber wahrscheinlich nie umsetzten, werde wegen, ... Gründen ...". Doch ließ mich die Idee an sich nicht wirklich los und so fing ich an den Gedanken etwas weiterzuspinnen, erste Skizzen machen, Pumpe ausmessen Konzept überlegen. Dieses Konzept, was ursprünglich nur für den Eigenbedarf entstand, fand aber im DCP Thread sehr viel Anklang weswegen ich anfing das etwas größer zu denken unter anderem angespornt von euch Enthusiasten ;)

Das Ergebnis? Dieser Thread, in dem ich gemeinsam mit euch dieses Projekt umsetzten, möchte.

Während der Brainstorm Phase wurde ziemlich schnell klar welche Versionen am interessantesten sind:

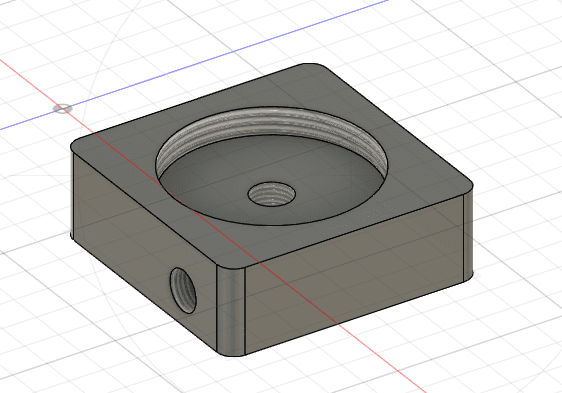

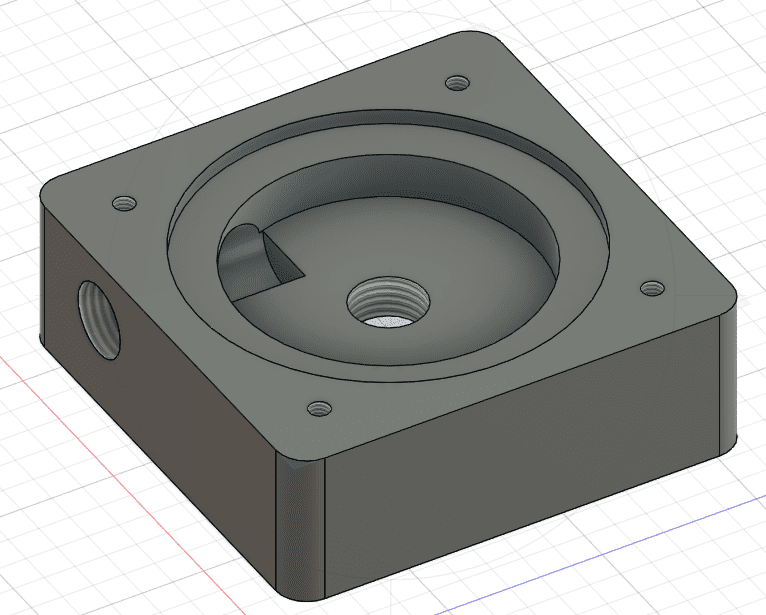

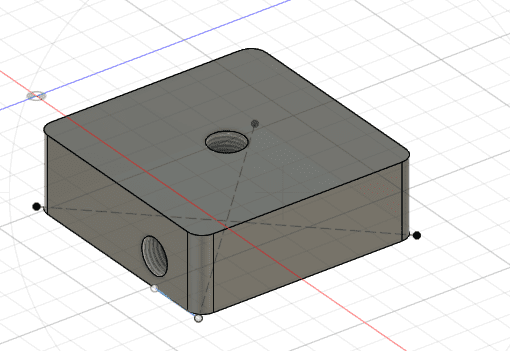

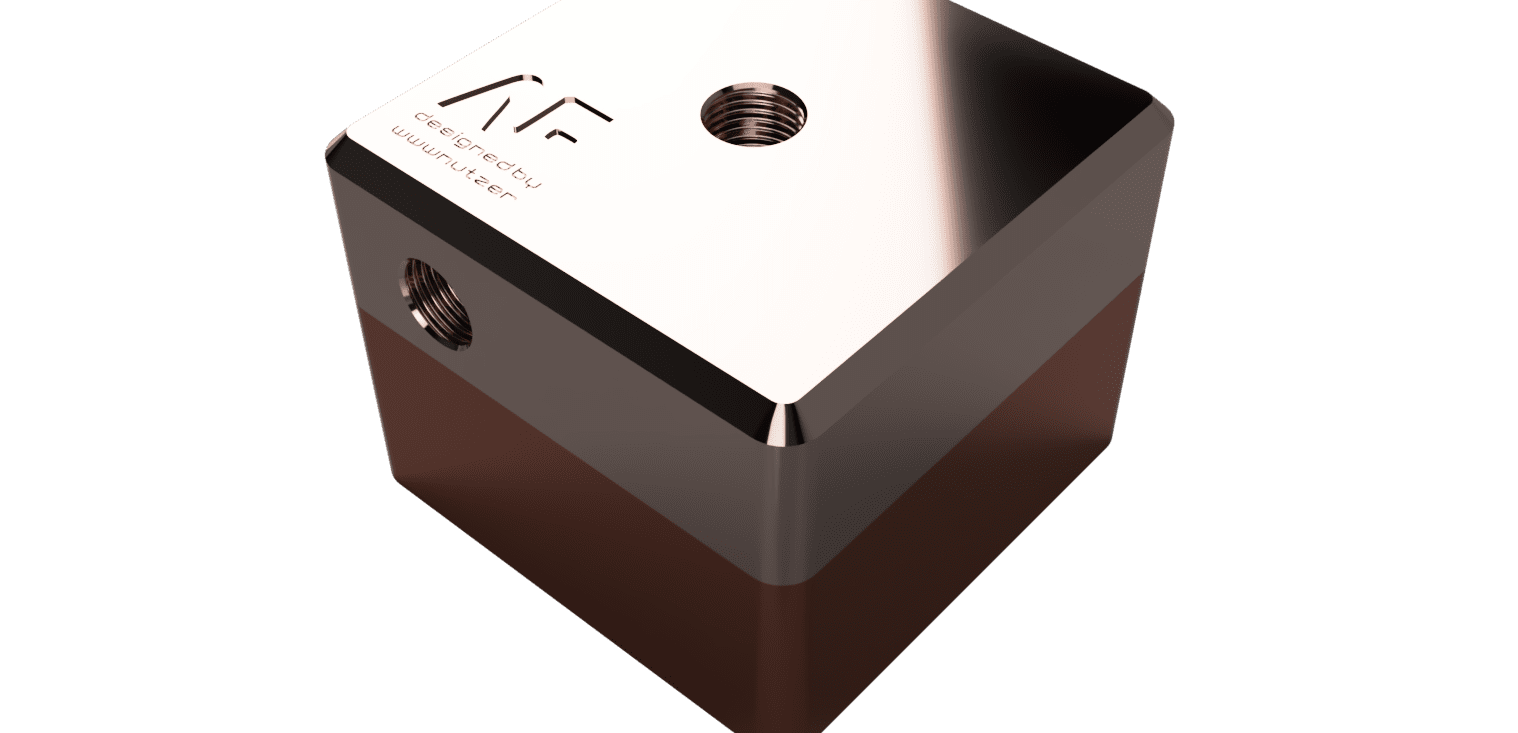

Das Standalone Gehäuse für die DCP von Welt

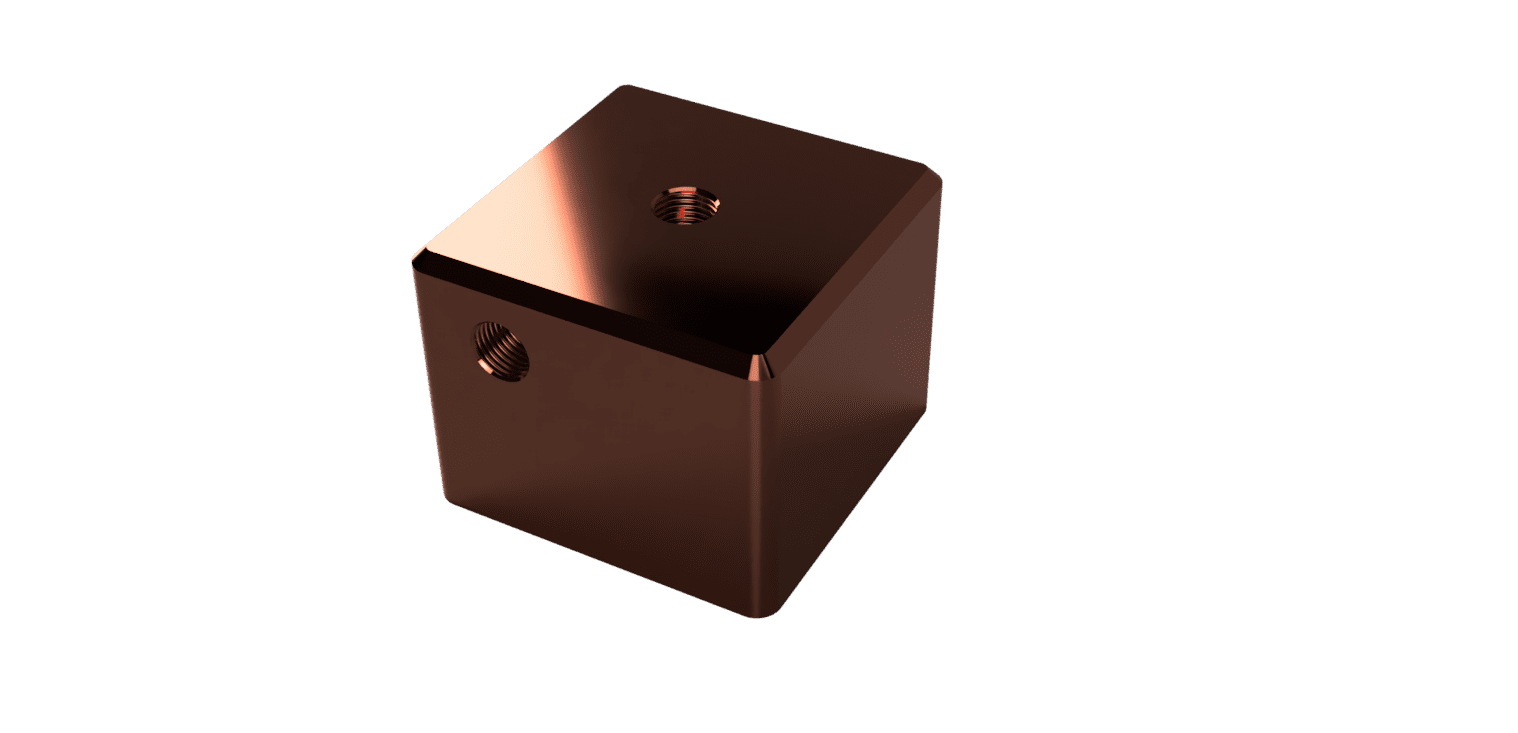

Ursprünglich war es aus Messing angedacht, doch über die Zeit hat sich das in Kupfer gewandelt. Ausgestattet mit einem Einlass und einem Auslass sollte es möglichst minimalistisch aber dennoch ansprechend werden, mir gefällts :d mit den Kampfmaßen 70x70x58mm und einem berechneten Gesamtgewicht von etwas um die 1,2kg ein stattlicher Bursche.

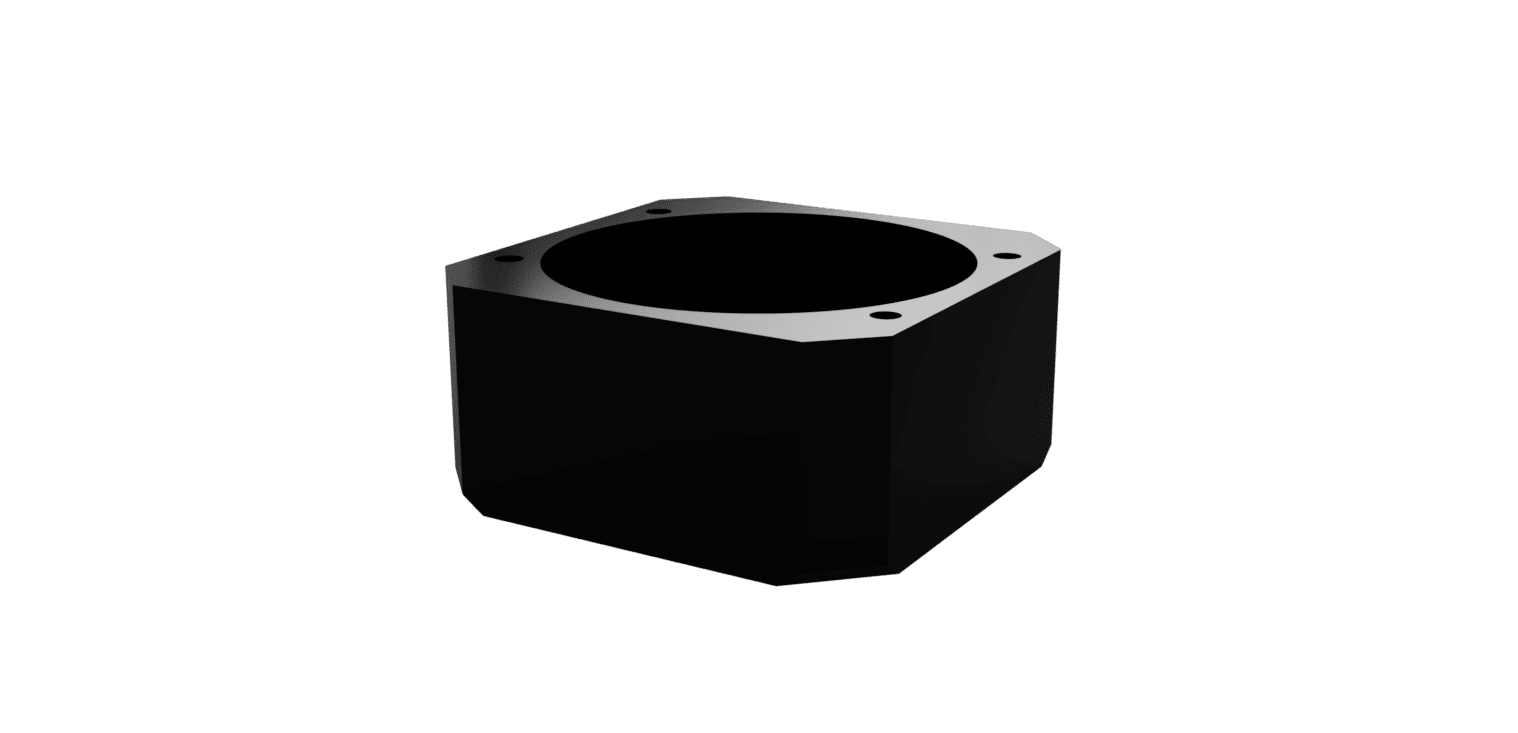

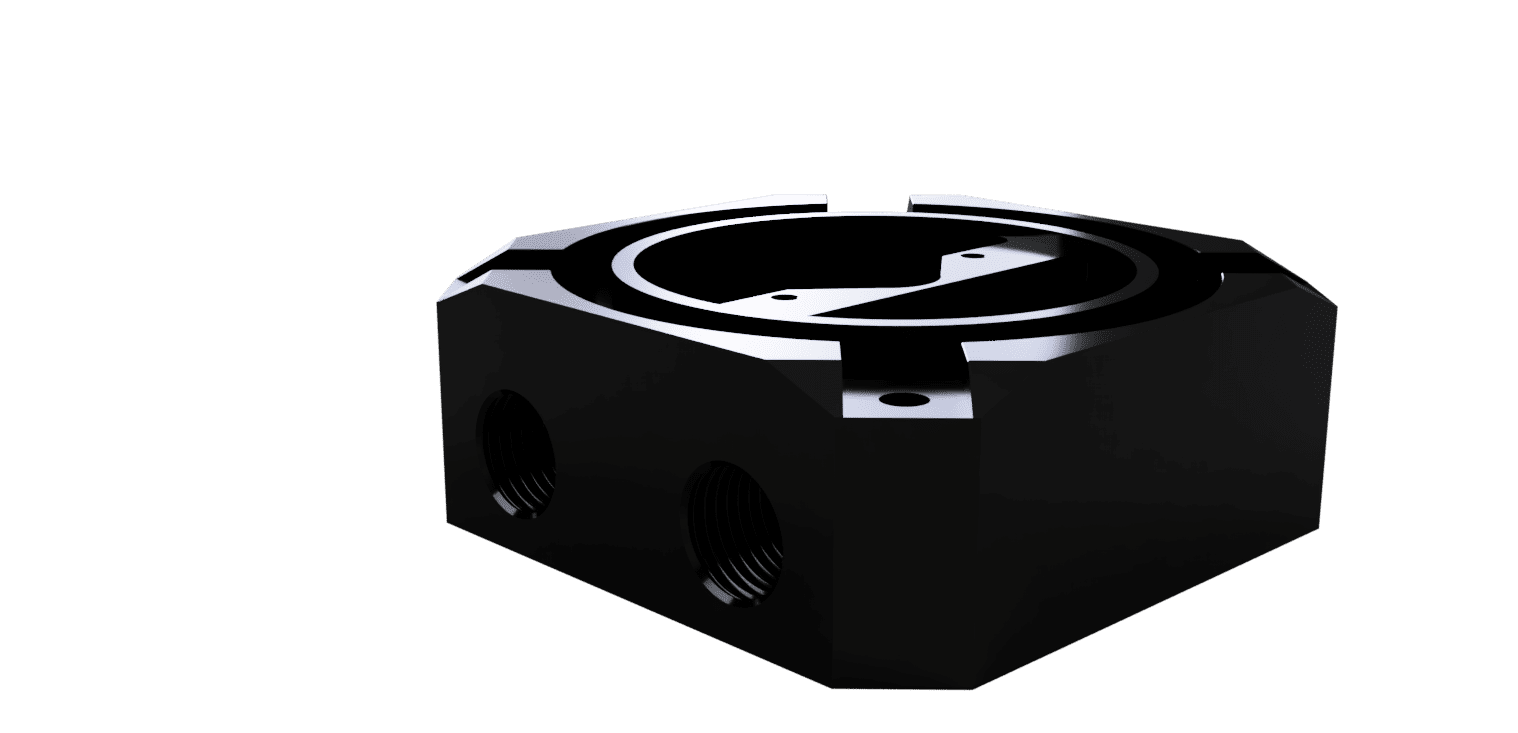

Der HEATKILLER® Tube Adapter



Es wurde ziemlich schnell klar das an einem Adapter für einen der beliebtesten AGBs Interesse besteht. Ich habe euch gehört und mit Erlaubnis von Watercool mich diesem Teil des Projektes gewidmet. Von den Maßen ähnlich wie sein strammer Kollege über ihm aber mit etwas weniger Kampfgewicht da er aller Wahrscheinlichkeit nach aus POM werden wird um den HK Look zu erhalten. Kleine Änderungen an der ein oder anderen Ecke die wohl rein optischer Natur sein dürften aber so nah am Original wie mir mit meinen bescheidenen CAD-Künsten möglich war. Alle Grundsätzlichen technischen Eigenschaften des Watercool Tops habe ich erhalten wie die Halterung für das Anti-Cyclon Inlay und die Bohrung für den Stand (Long). Auch habe ich versucht die Strömungseigenschaften also auch die Entlüftungsfähigkeiten so gut wie möglich zu erhalten.

(Kleine Anmerkung dazu, das Teil steht im Gegensatz zum Standalone Top noch in der Entstehungsphase und noch ist nichts validiert, daher dauert das hier noch etwas länger. Außerdem möchte ich nochmal betonen, auch wenn Jakob es schon mal gesagt hat, das Watercool bis auf die Erlaubnis dazu nicht mit diesem Projekt zu tun hat und daher auch weder Support bietet, noch irgendwie für den Umbau haftet. Hier handeltet es sich um ein pures Enthusiasten-Bastlerteil für den Anfang)

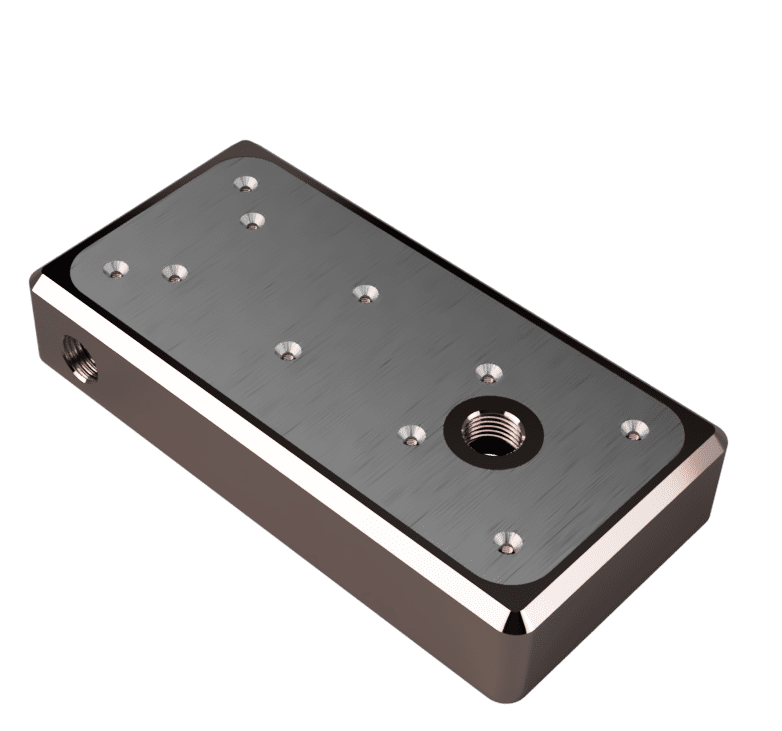

DCP Dual-Top



Das Super Schwergewicht in der Reihe, auch ein von dem ein oder anderen Enthusiasten gehegter Wunsch. Noch weiter in der Entwicklungsphase zurück wie der HK Adapter daher gibt es nur meinen groben Designwunsch dazu. Ist quasi ein doppeltes Standalone-Top mit Verbindung. Wegen des frühen Status kann ich dazu leider nicht mehr sagen aber Bald :fresse2:

So soviel zu den verschiedenen Versionen die geplant sind.

Das Ganze hat sich dann in eine etwas unerwartete Richtung entwickelt und irgendwie stieß ich zu @AF Martin der sich trotzt, des vollen Zeitplans seiner eigenen Produkte nicht nur Zeit nahm, einem wirren Enthusiasten Gehör zu schenken, sondern spontan auch noch Hilfe zusagte. Daher: Dieses Projekt entstand in Zusammenarbeit mit Anfitec, die nicht nur die Produktion übernehmen, sondern auch den späteren Verkauf über ihren Webshop und unter der Anfitec Marke tragen.

logo (1).png


Martin ist nicht nur deswegen ein wichtiger Part des Projekts, sondern auch in unseren stundenlangen Telefonkonferenzen haben wir technische Mängel behoben und uns Gedanken über die Umsetzung gemacht was zu einem viel besseren Produkt führen wird (ganz sicher...denke ich...oh Fortuna steh uns bei :lol:)

NICHT mehr verfügbar :heul:

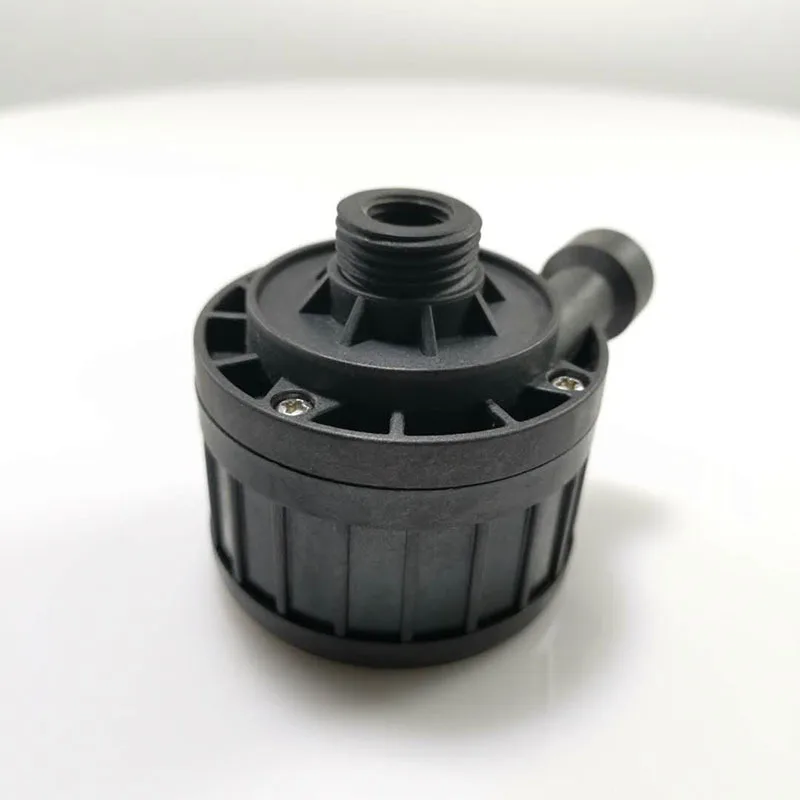

So und zum Schluss Infos zur Pumpe... die kommen noch da ich die Pumpen immer noch nicht erhalten habe aber, sobald sie da sind geht es hier weiter. Bis dahin der Ali Link:


oder unter ihrem bürgerlichen Namen: WC-12VPUM-D5LPT2

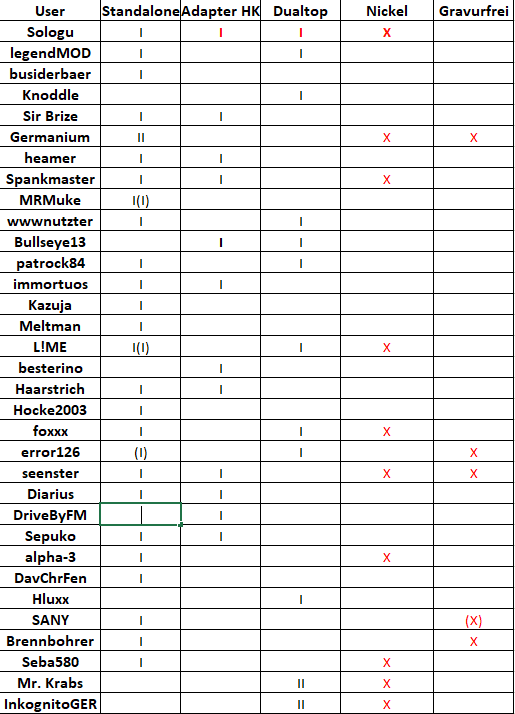

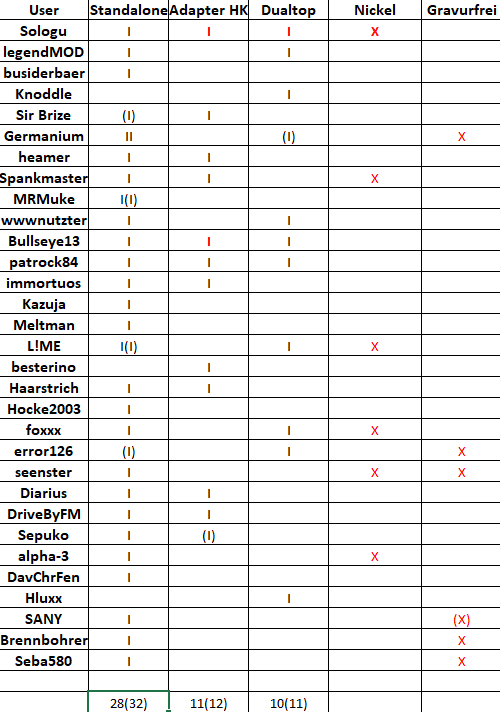

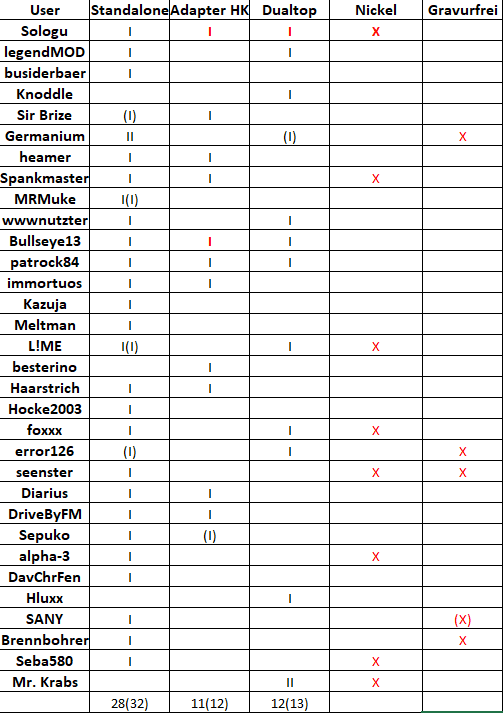

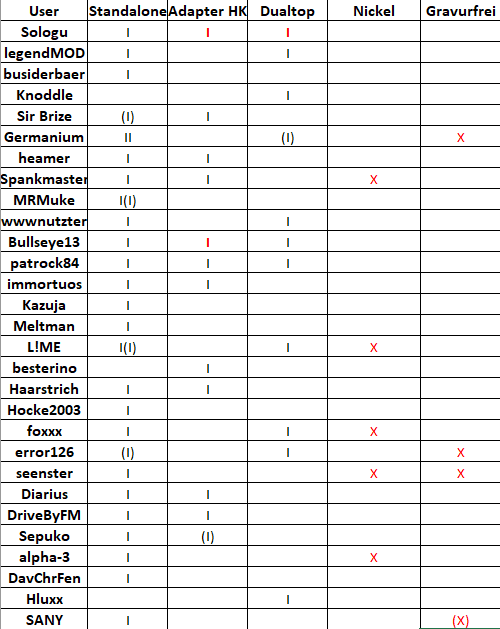

Aktueller Stand der Interessenten Liste:

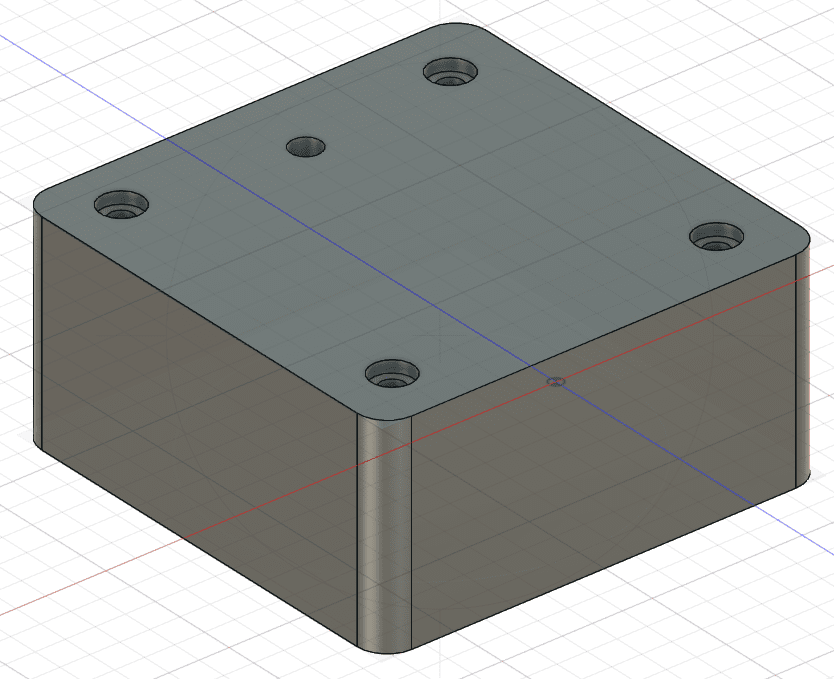

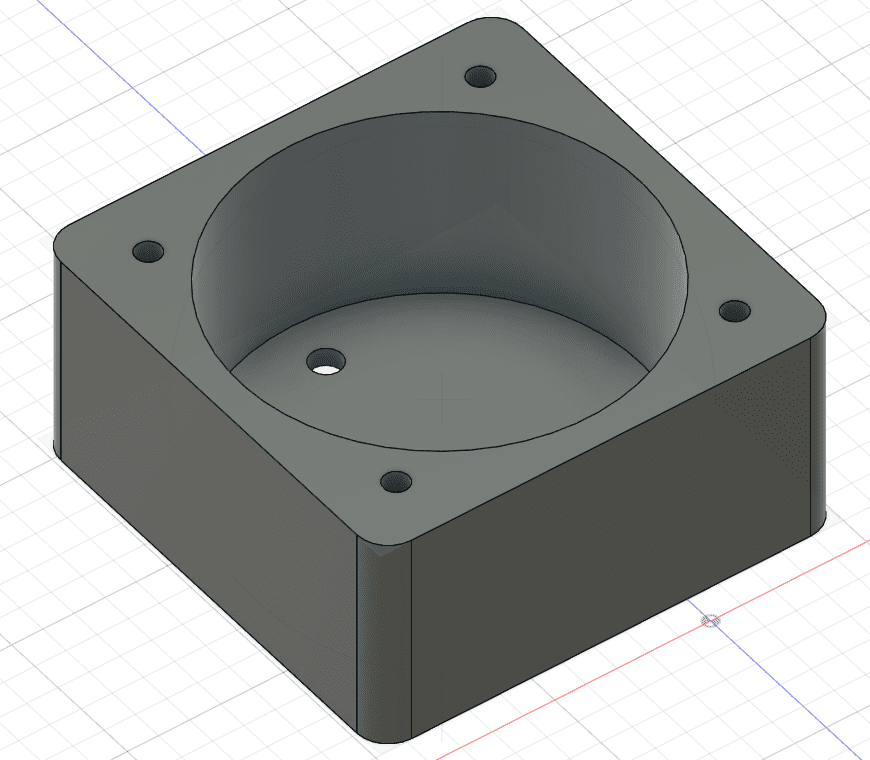

und wo wir schon mal bei Gravur sind, hier wäre mein Hirngespinst dazu:



ignoriert die zwei Farben die sind nur zum Auseinanderhalten von top und Bottom für mich in Fusion :d

Ich möchte aber auch noch einmal @Slowfood danken, der mich bei den ersten Prototypen mit einem super 3D Druck unterstützt hat und @Haarstrich der freundlicherweise seine HK Tube für die Validierung zur Verfügung stellt.

Ich hoffe ich hab jetzt erstmal alles, wenn nicht, der Bearbeiten Knopf ist nicht fern :bigok:


Anhänge

  • 2020-05-11 (2).png
    2020-05-11 (2).png
    62 KB · Aufrufe: 1.179
  • 2020-05-11 (3).png
    2020-05-11 (3).png
    71,4 KB · Aufrufe: 1.134
  • 2020-05-11 (4).png
    2020-05-11 (4).png
    28,5 KB · Aufrufe: 763
  • 2020-05-11 (5).png
    2020-05-11 (5).png
    21,8 KB · Aufrufe: 1.122
  • 2020-05-11.png
    49 KB · Aufrufe: 1.133
  • 1589621561504.png
    6,8 KB · Aufrufe: 416
  • logo (1).png
    logo (1).png
    1,7 KB · Aufrufe: 710
  • 1590154093286.png
    8,9 KB · Aufrufe: 567
  • 1592569041563.png
    10,1 KB · Aufrufe: 347
  • 1592596714800.png
    10,3 KB · Aufrufe: 647
  • 1597943745419.png
    10,6 KB · Aufrufe: 616
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Als DCP-Fan folge ich mal der Entwicklung hier und werde wie gehabt von Zeit zu Zeit Input geben ;)

Messing ist sicherlich das Material der Wahl, da der Deckel dann schön schwer wird und die Pumpe dann laufruhig ist. Je nach Geschmack kann es dann auch noch (schwarz) vernickelt werden.
Der Preis wird dann wohl das spannende Thema werden; kann mir nicht vorstellen, dass man eine Kleinserie lukrativ produzieren kann, aber ich lasse mich gern überraschen ;)

Da wäre ich auch dabei, Messing wäre schon toll und wenn man sie dann noch direkt an eine Watercool Tube Schrauben könnte 😁

Bei dem Deckel, soll die kannte dort bleiben, ich hab mir ein paar Deckel anderer Firmen angeschaut und dort ist der Übergang immer recht glatt, oder muss das wegen der Pumpe so sein?


Anhänge

  • IMG_20200511_181951.png
    48,3 KB · Aufrufe: 396
Danke @Slowfood das nehme ich noch mit auf und auch noch mal hier danke das du mir den Prototypen druckst und damit das Projekt unterstützt :)

@error126 nach aktuellem Stand und Auswertung der Angebote wird man wohl bei 90€ komplett inklusive Pumpe liegen bei einer Stückzahl von 30.

@Sologu Jaein es gibt da unterschiedliche Ansätze ich habe jetzt den einfachsten gewählt, es beeinträchtigt die Performance nicht und lässt sich leichter zeichnen und auch später besser herstellen da es im Prinzip nur eine Bohrung ist. Hätte ich die Ebene angepasst hätte man auch die andere Seite fräsen müssen und je mehr Seiten man bearbeitet , desto teurer wirds da mehr Maschinenzeit. Heatkiller, ja ich habe leider aktuell keinen da den ich nutzen könnte, um das Modell anzupassen, außerdem weiß ich nicht inwieweit sich das lohnt aber da können ja gern auch die anderen ihren Senf dazu geben ob sie sich lieber einen HK Adapter wünschen würden.

Zuletzt bearbeitet:
Die Abdichtung des 60mm Rohrs wirst du ja vermutlich mit einem O-Ring machen, deswegen sollte in den Boden noch eine entsprechende Nut hinein. Je nach Material sind sind 20-30% Quetschung erforderlich. Wenn du also mit einer 1.5er Schnur abdichtest, dann sollte da eine 1mm tiefe Nut hinein.
Seitlich um das Rohr herum ist suboptimal, weil beim reinsetzen des Rohrs der Ring leicht herausgezogen werden kann

hast du mit dem anfitec Typen gesprochen? Der macht doch mit seinen Kühlern nichts anderes als Kleinserien.

Zuletzt bearbeitet:
Das kommt halt auf die verwendeten Röhren an welche Technik nun die bessere ist. Mein aktueller Plan sieht vor die Tubes vom EK Xres zu nehmen der auf deine angesprochene Dicht-Methode setzt dazu fehlen mir aber noch Daten weswegen der Deckel mit dem Tube Gewinde nur als Skizze zu werten ist.

Seitlich am Rohr stellt kein großes Problem dar, in der aktuellen Zeichnung ist eine kleine Fase am Rand des Gewindes was ein herausziehen verhindert allerdings setzten nicht viele Röhren auf diese Methode. Da brauche ich aktuell noch etwas Forschungsarbeit :d

das geht ja preislich sogar einigermaßen; mir stellt sich allerdings trotzdem die Frage nach der Anzahl der Interessenten, da eine D5 mit Alphacool Messing Deckel nicht so viel teurer ist.
(Ich persönlich habe keinen, da ich noch drei von den "guten" Phobya Messing Tops habe, eines steht auch zum VK, da ich keine drei brauche...)

Es ist halt was für absolute Silent Enthusiasten es gibt keine Pumpe die so leise ist wie diese. Natürlich fehlt ihr dafür etwas Kraft. Es wird also nie ein Produkt für die breite Masse wie bei der DDC.

Der ALC Deckel allein kostet 80€, die D5 nochmal locker 70€, je nach Ausführung, wo ist das bitte "nicht so viel teurer"?

Ich sehe gerade:


Ich glaube, dass die Pumpe nicht so bald ausverkauft wird, außer, dein Projekt wird der absolute Renner :d

Ah ok, das macht natürlich Sinn.

Sollten sich noch welche wegen der Watercool Tube melden, bestell ich gerne eine und sende sie dir zu.

Ps: so schwach ist die Pumpe gar nicht, ich habe 3x Phobya Xtreme 400, 4x ALC Schnelltrennis 10x90° Winkel und bin bei ca. 80l/h und das fast lautlos.

Ich würde sogar soweit gehen und behaupten das es gemessen an der Lautstärke, es keine stärkere Pumpe gibt.

Klar hat die DDC mehr Power aber gedrosselt ist sie schwächer und trotzdem lauter, hätte sie zuerst im System weil sie mit der Watercool Tube wesentlich schöner ist aber das Geräusch ging mir gerade in der Nacht so aufs gemüht das es wieder eine DCP geworden ist.

Zuletzt bearbeitet:
Finde das hier sehr interessant, das brummen der D5 ist der lauteste Teil meiner WaKü, und die läuft schon auf der für mich leisesten Einstellung (iwo zwischen 2950 und 3000 rpm). Habe sie unter nem HK tube montiert, daher wäre das schon interessant.

Die DDC310 die ich jetzt habe, liefert eine ähnliche Leistung wie die DCP, ist aber selbst gedrosselt und entkoppelt noch wahrnehmbar aus 1m Entfernung.
Eine DCP mit den angepeilten Specs hier, wäre schon eine starker Konkurrent für DDC und D5
DDC310+Eisdecke Messing= 95€

Zuletzt bearbeitet:
Wenn ihr irgendwie auf 5 Einheiten kommt ließe es sich wohl irgendwie sinnvoll produzieren ihr braucht ja im Prinzip nur ein anderes Top. Der Boden würde gleich bleiben.

Allerdings wird es selbst bei 5 Einheiten recht teuer. Um so mehr desto besser :d

Ich lese auch schon eine Weile im Thread mit und bin auch interessiert. Ob mit oder ohne integriertem AGB ist mir persönlich egal.
Bei einem Preis um die 100€ würde ich mich beteiligen.

Ich würde auch mit machen, coole Sache.

Grüße Kazuja

Da ich keine Ahnung habe wie ich diesen Thread aufbauen soll schreib, ich einfach mal alles auf was mir in den Sinn kommt.
Vielleicht wie eine Art Worklog? :)

- Welche Features würdet ihr euch wünschen? Also zum Bleistift Montage Optionen, Materialwahl welche Version des Deckels?
Auf jeden Fall Messing. Schön schwer. :bigok: Eine weitere Idee wären Dualtops für Durchfluss-Fetischisten oder restriktive Kreisläufe.

Allerdings wird es selbst bei 5 Einheiten recht teuer. Um so mehr desto besser
Melde hiermit auch mein Interesse an. Leise und ordentliche Leistung(sreserven) klingen immer gut!

Dann leg ich mal eine Liste an und jeder der Interesse hat schreibt einfach einmal an welcher Version er/sie Interesse hat, also Standalone/mit AGB/als HK bzw AC Adapter und dann schauen wir auf wie viele wir kommen und was am besten und günstigsten umzusetzen ist vlt wird es ja auch so viel das wir mehrere Versionen machen können.

Was meint ihr, könnten andere Foren auch Interesse an so was haben?

Beim Material würde ich mich jetzt einfach mal auf Messing festlegen, ist billiger als Kupfer und kann Notfalls noch vernickelt oder brüniert/lackiert werden und ist schwerer als Alu oder POM.

Dualtop ist tatsächlich interessant da muss ich mir mal ein paar Konstruktionen anschauen.

Ja klar warum nicht, würde das in den anderen Foren eventuell nur hier her verlinken, ansonsten bist du ja nur am hin und her switchen.

Ich hätte eigentlich an allen Versionen interesse, wobei mein Favorit die Watercool Tube Version wäre und danach das Dual Top.

Das Problem was ich an der WC Tube sehe ist das die Base glaube 70x70 hat mein Top aber 74x74 das könnte Problematisch werden denn die 8mm brauch ich deswegen wird das kein fließender Übergang

Trag mich ruhig auch mal ein in deine Liste ;)

Für Testzwecke würden mich auch beide Top-Varianten interessieren. Allerdings habe ich wenig Motivation mir die Pumpe separat zu besorgen, wäre eine Sammelbestellung nicht sinnvoll?

@wwwnutzer die ganz normale ohne Röhre ;)

@legendMOD Bei einer individuellen Bestellung entfällt natürlich sowas wie Zoll und Einfuhrumsatzsteuer, weil es so günstig ist. Wenn man da mehrere auf einmal bestellt fällt das wiederum an.
Aber das kann natürlich je nach Mengenrabatt wieder günstiger sein.
Hatte nicht schonmal jemand wegen der Versandkosten nachgefragt? Bzw. @Sologu hast du bei deiner Bestellung der drei Stück einen Versandrabatt bekommen?

grrrr....

du mit deiner Pumpe. Deinetwegen habe ich mich mit dem ganzen Quatsch beschäftigt und das Core W100 gefunden in welches man wohl recht problemlos 3 180x560 Radiatoren reinbekommt. Das wären von der Radiatorfläche her fast zwei MO-RA3 420er...

wenn ich mit dem Bau anfangen sollte bist du Schuld:fresse2:

Melde auch mal Interesse an und zwar mit dem AC Deckel.

Melde interesse mit HK Top!

Beim Material würde ich mich jetzt einfach mal auf Messing festlegen, ist billiger als Kupfer und kann Notfalls noch vernickelt oder brüniert/lackiert werden und ist schwerer als Alu oder POM.
Alu wäre in einem Kreislauf, wo Kupferteile vertreten sind, kontraproduktiv. Galvanisches Element und Elektrokorrosion lassen grüßen.

Ansonsten melde ich Interesse für die Standalone-Variante. Getrennte Baugruppen sind immer noch am besten. :)
