Servus Luxxlinge.

Nach mehreren Umbauten - Projekten und Fails habe ich mich entschieden ein Gehäuse selber zu bauen. Zu letzt ist mir der Gedanke gekommen einen MoRa 360 Intern zu verbauen. Irgendwo hinstellen ist nicht so mein ding dat kann ja jeder 😎😏 Da es mein TJ07 von platz her nicht hergibt muss was eigenes her. Ob es was wird oder nicht. Mal gucken.

Hardware:

AMD Ryzen 3900X - EK Velocity D-RGB
Asrock RX 6800 XT - EK Quantum Vector D-RGB
ASUS ROG Strix - F - WaterCool Heatkiller NSB/BB 3.0
1 x AC Aquaero 5
1 x AC Quadro
1 x AC High Flow (alte version)
1 x 360 Radiator - NB - Eloop
1 x 420 Radiator - NB - Eloop
1 x MoRa 360 - Artic P12-PWM-PST
1 x VPP655 mit EK- X-TOP - Laing DDC 1T PWM + EK Water Blocks EK-XTOP DDC - Acetal
1 x EK D-Bay Sin Reservoir
4 x Gehaselüfter NB - Eloops

Im Netz habe ich ein paar Aluprofile zusammengesucht und gekauft für den Rahmen und für ihnen ausbau habe ich vorerst Polystyrolplatten gewählt. Ob ich ein Teil davon durch Alu ersetze werde ich noch sehen.


Die Monstrosität ist nu 62cm hoch 29cm breit und 69cm Tief. Ist schon stück größer als TJ :) aber ich will ja ein MoRa ein 360 und ein 420 Radiator drin versenken.

erster versuch

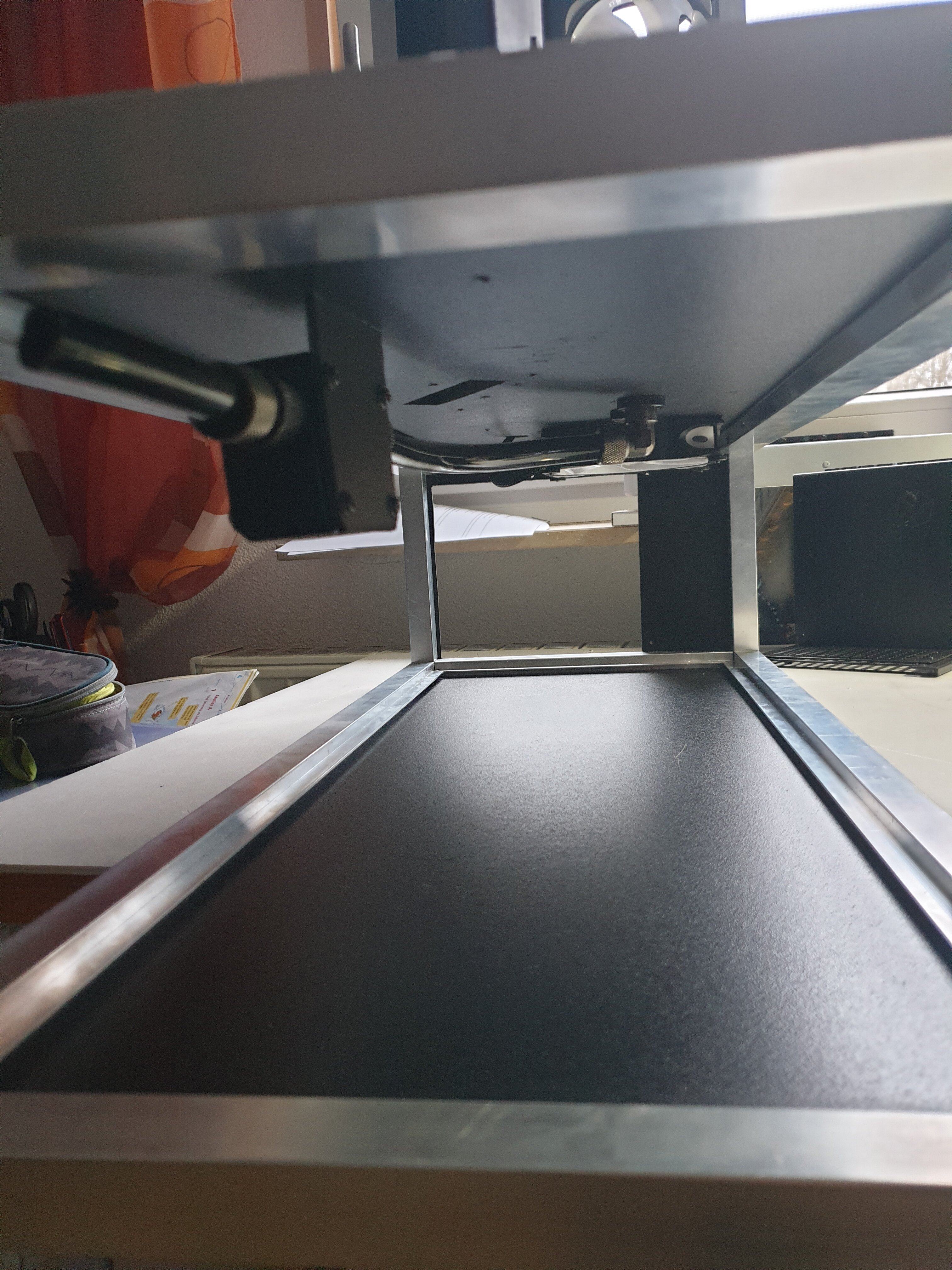

🤔 zwischen MainBoard Tray und MoRa bleiben mir nur + - 3 cm platz. Hoffentlich reicht es die Warme Luft abzuführen. Womöglich kommen noch 2 oder 3 Lüfter in Deckel als unterstützung. Das wird sich noch zeigen.


Nu wird mein PC zerlegt da ich die Teile brauche welche ich verwenden will.

To be continued.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

DARK ALIEN

Urgestein
Mitglied seit
11.08.2011
Beiträge
3.713
Interessantes Projekt.
Mora inside gabs vor kurzem schonmal, ist auch sehr geil geworden.


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
Interessantes Projekt.
Mora inside gabs vor kurzem schonmal, ist auch sehr geil geworden.

Ja MoRa Outside sind sowieso noch immer im überzahl :)

Bei der Demontage von meiner Wakü ist mir aufgefallen das meine knapp 10 Jahre Alte DDC 1T undicht ist. Unten hat sich ganz kleiner Tröpfchen gebildet.

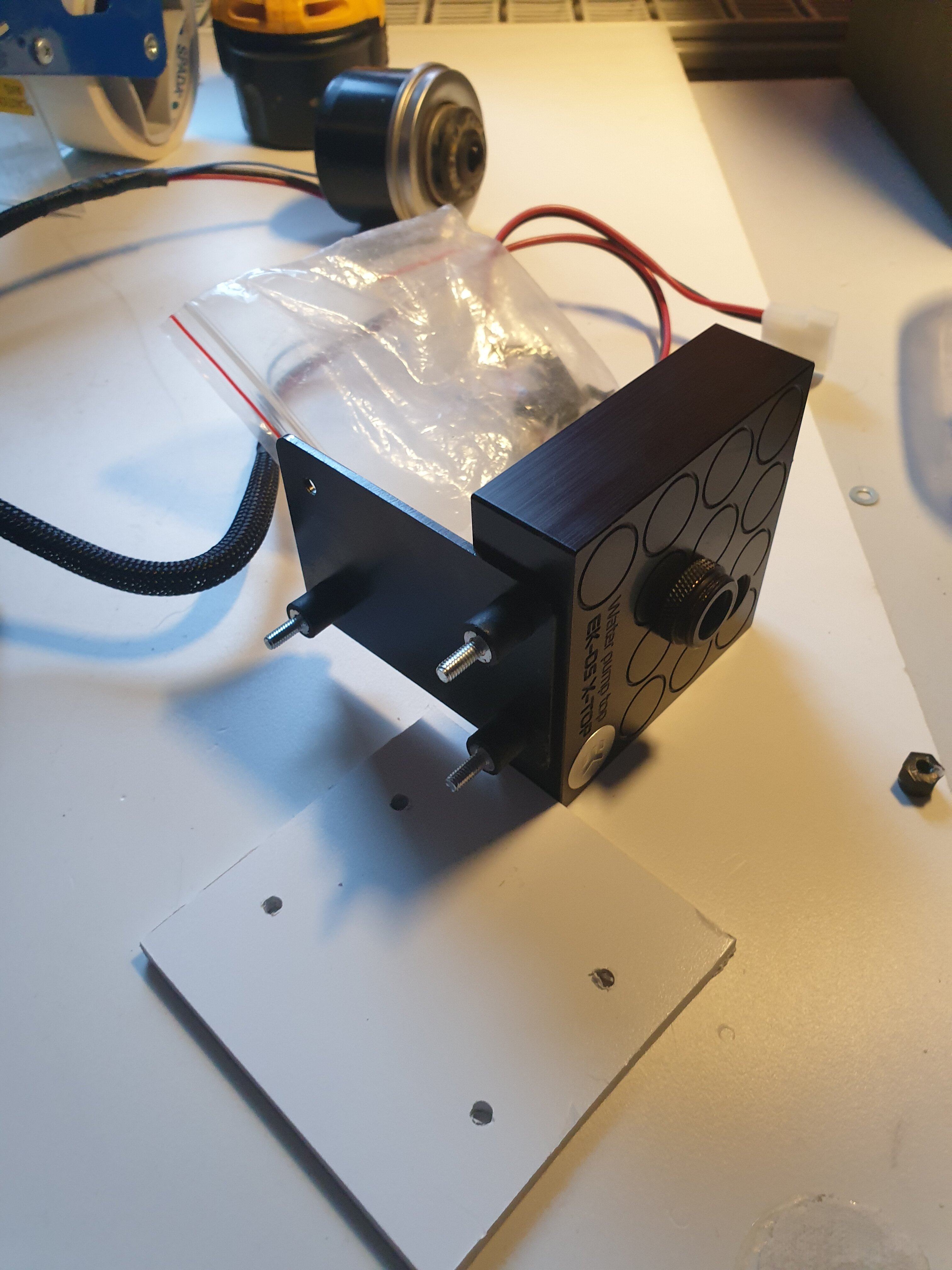

Egal wird jetzt dur eine D5 ersetzt. Da ich immer wieder höre das eine D5 relativ laut sein kann hab ich mir was ausgedacht. 4 x M4 Gummipuffer + Shoggy =

20210125_160954.jpg20210125_161138.jpg20210125_161441.jpg20210125_164250.jpg20210125_164316.jpg

Nächste was mich stört ist Kabel. Eigentlich hätte ich gerne den Molex weg und nur ein 3Pin Lüfter Kabel. Mal schauen was es wird.


To be continued.


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
Langsam ernährt sich das Eichhörnchen

Die D5 habe ich verworfen. Habe eine Laing PWM geholt und die kommt direkt an Quadro.


To be continued.

Zuletzt bearbeitet:

Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands

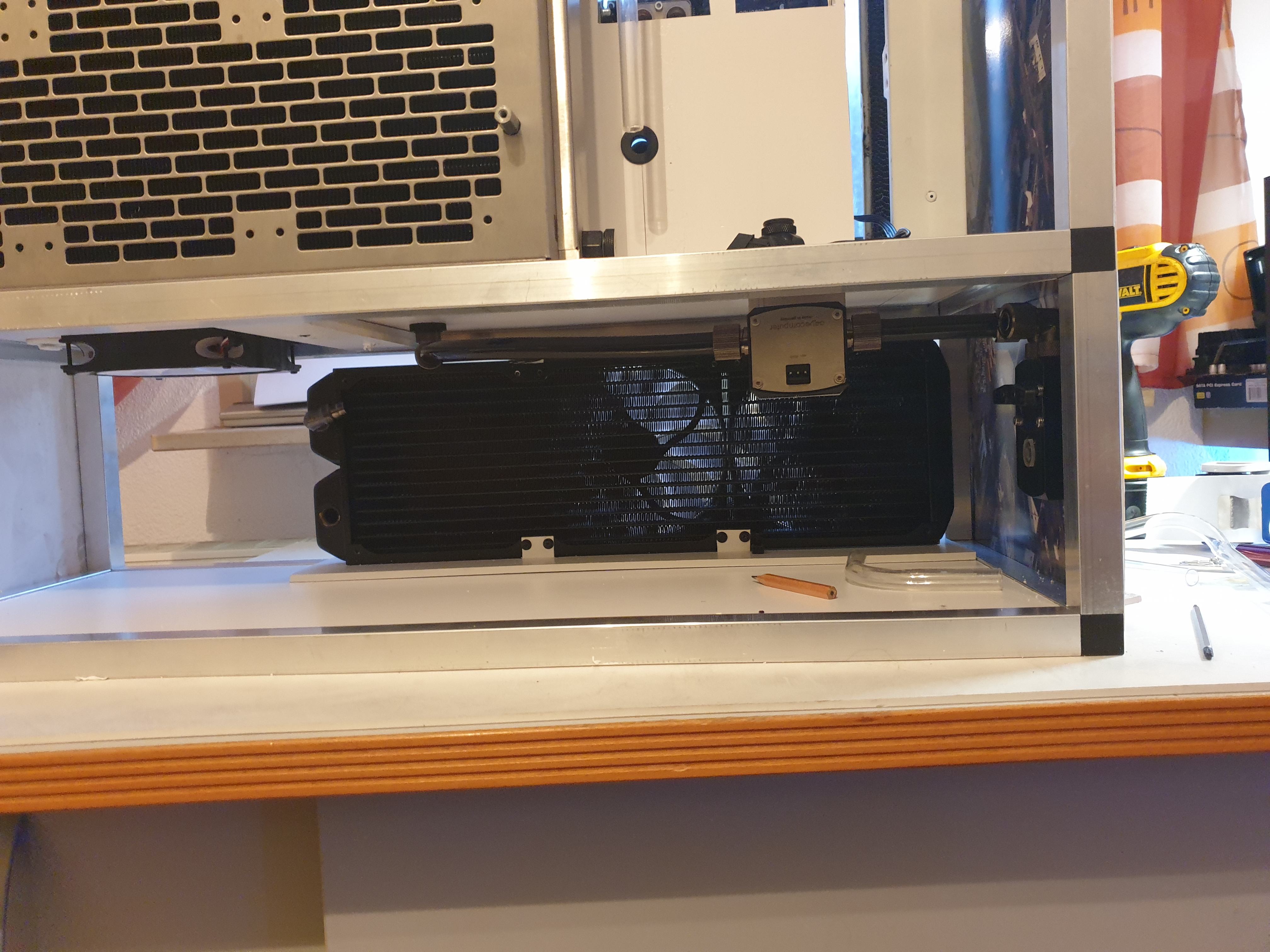

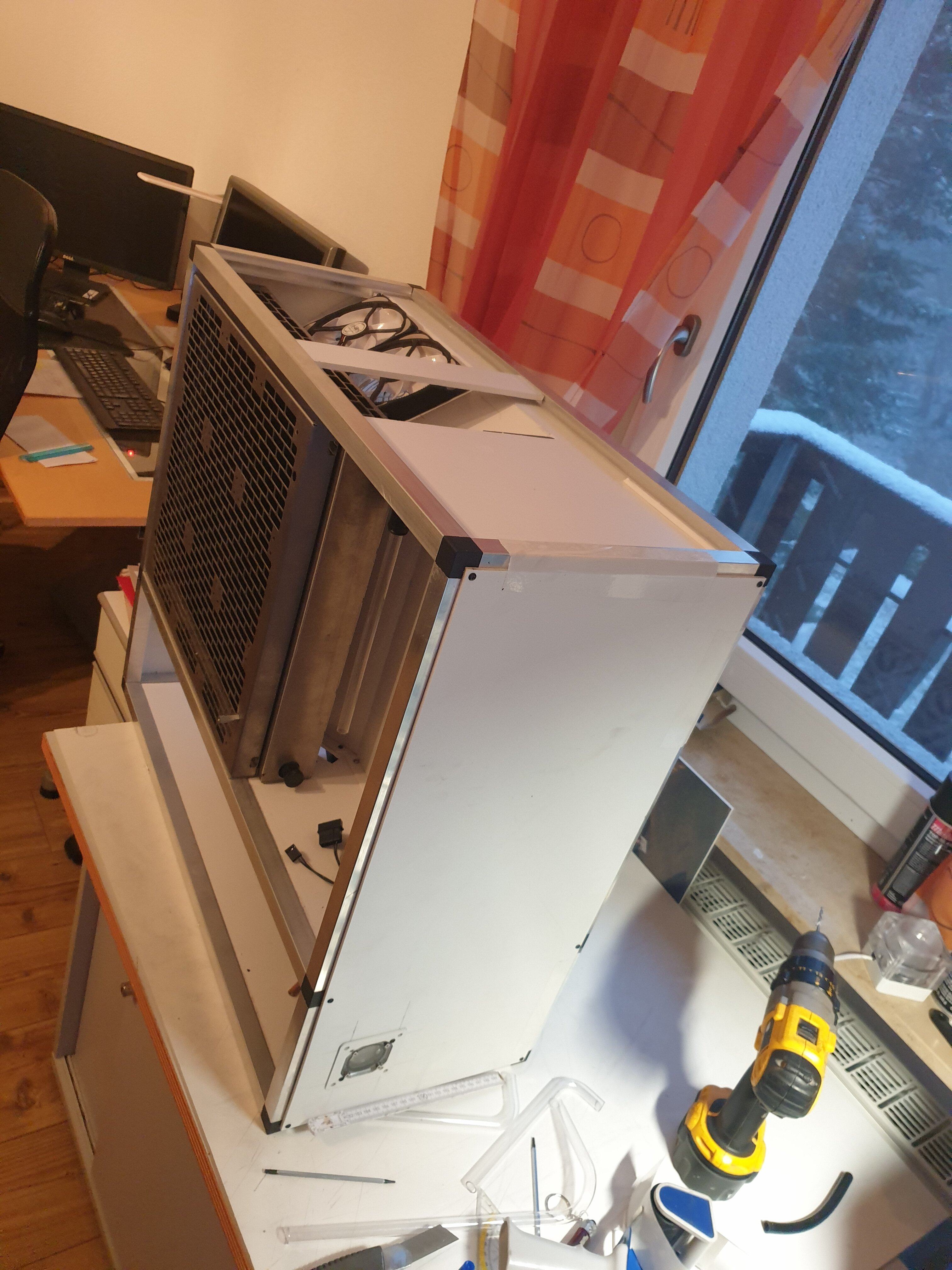

Heute ging es bisschen weiter. Keller arbeiten. 420 Radiator - DFM - Filter und Entleerung. Lüftergitter , On/Off und Restartknopf kommt noch.
Ein paar Lüfter gesetzt und erste Kabel Durchführungen und 1 - 2 Röhrchen sind auch schon fertig. Hoffentlich bin ich morgen soweit das ich wieder auseinander bauen kann und für Lackierung vorbereiten kann.


To be continued.


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
Huhu Ihrs. Heute habe ich mich getraut die Teile aus dem Keller zu holen. Seit dem letzten Update war ich immer wieder am Lackieren. Leider ist der Temperatur sturz nicht sehr hilfreich gewesen 🙂
Habe es angefangen zusammen zu bauen aber so nach 15 Minuten müsste ich es wieder aus dem Zimmer rausbringen. Es Stinkt noch immer Extrem nach Verdünnung.


Mal schauen. Es soll ja wieder wärmer werden. Hoffentlich ist es am WE soweit das ich die Hardware verbauen kann.

To be continued.

Zuletzt bearbeitet:

Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands

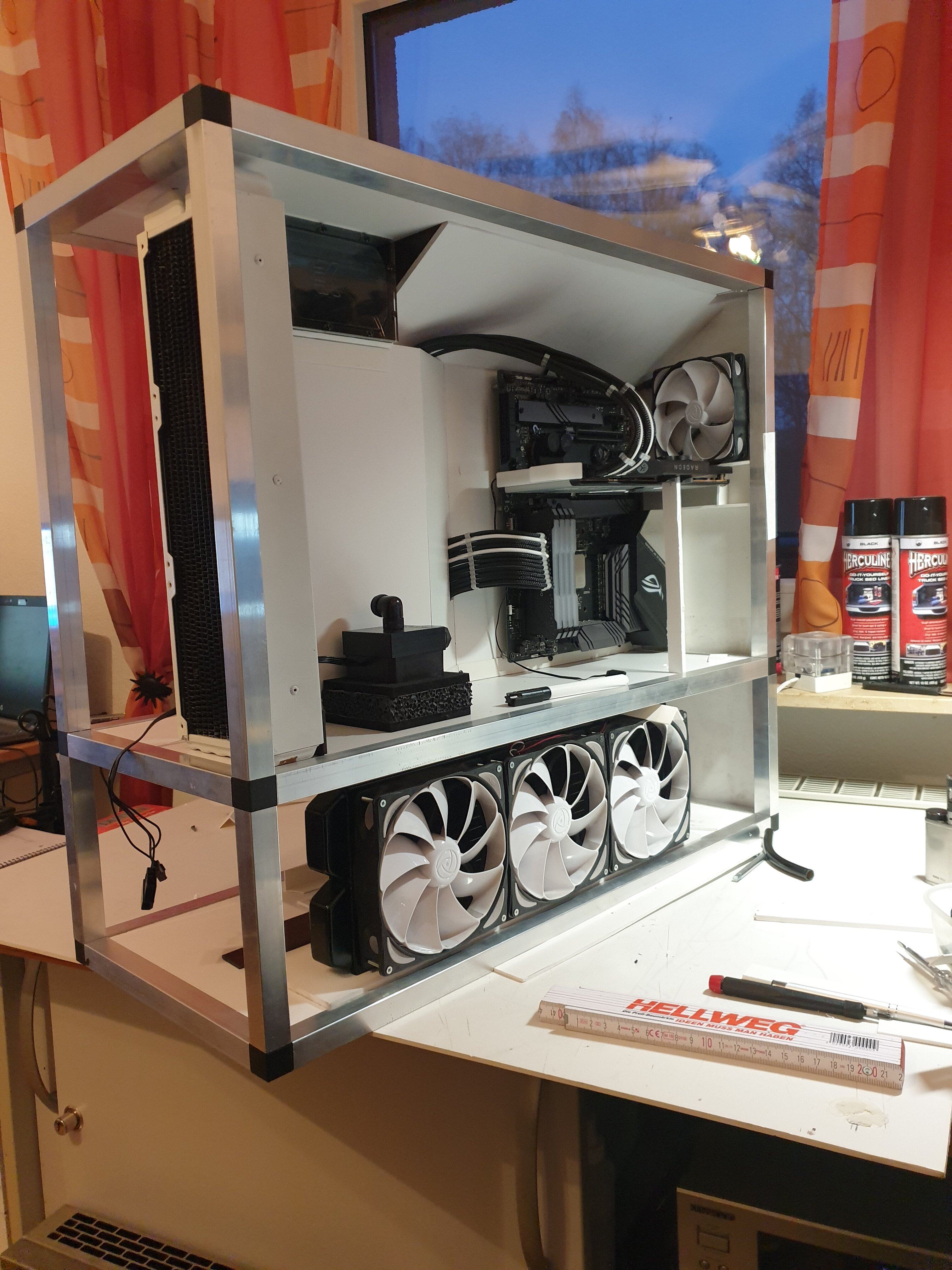

So. Heute nach der Arbeit ging es gleich weiter. Das schöne Wetter hat heute geholfen und die Kiste stinkt nicht mehr.Somit Feuer frei für weiterbau.
Kellergeschoss wird wieder mit 13/10 Schlauch ausgestattet und im Obergeschoss kommen nur HT zum Einsatz.


Erst die Lüfter gesetzt und Kabel verlegt wo ich nicht mehr hinkomme. AE,DFM,AGB,Mainboard und Grafikkarte und jetzt fix verbaut. HT habe ich mir schon vor Lackieren vorbereitet und lustige weise passen die noch immer. Leider hat die Lackierung noch ein paar Schönheitsfehler. Mal gucken. Ich lasse mir da noch was einfallen. Morgen sollte auch der zweite Radiator und Netzteil platz finden.


To be continued.

Zuletzt bearbeitet:

Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
Trotz der riesen Kiste ist alles noch ganz schön eng 🤔 ob ich im Sommer was größeres bauen sollte?

Inzwischen müsste Quadro Kabel auch dran glauben


To be continued.

Zuletzt bearbeitet:

Helojumper

Profi
Mitglied seit
07.06.2021
Beiträge
934
Ort
Stuttgart
@Neo111430 Gibts schon was neues? Das letzte Update ist schon wieder etwas her 😁


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
@Neo111430 Gibts schon was neues? Das letzte Update ist schon wieder etwas her 😁

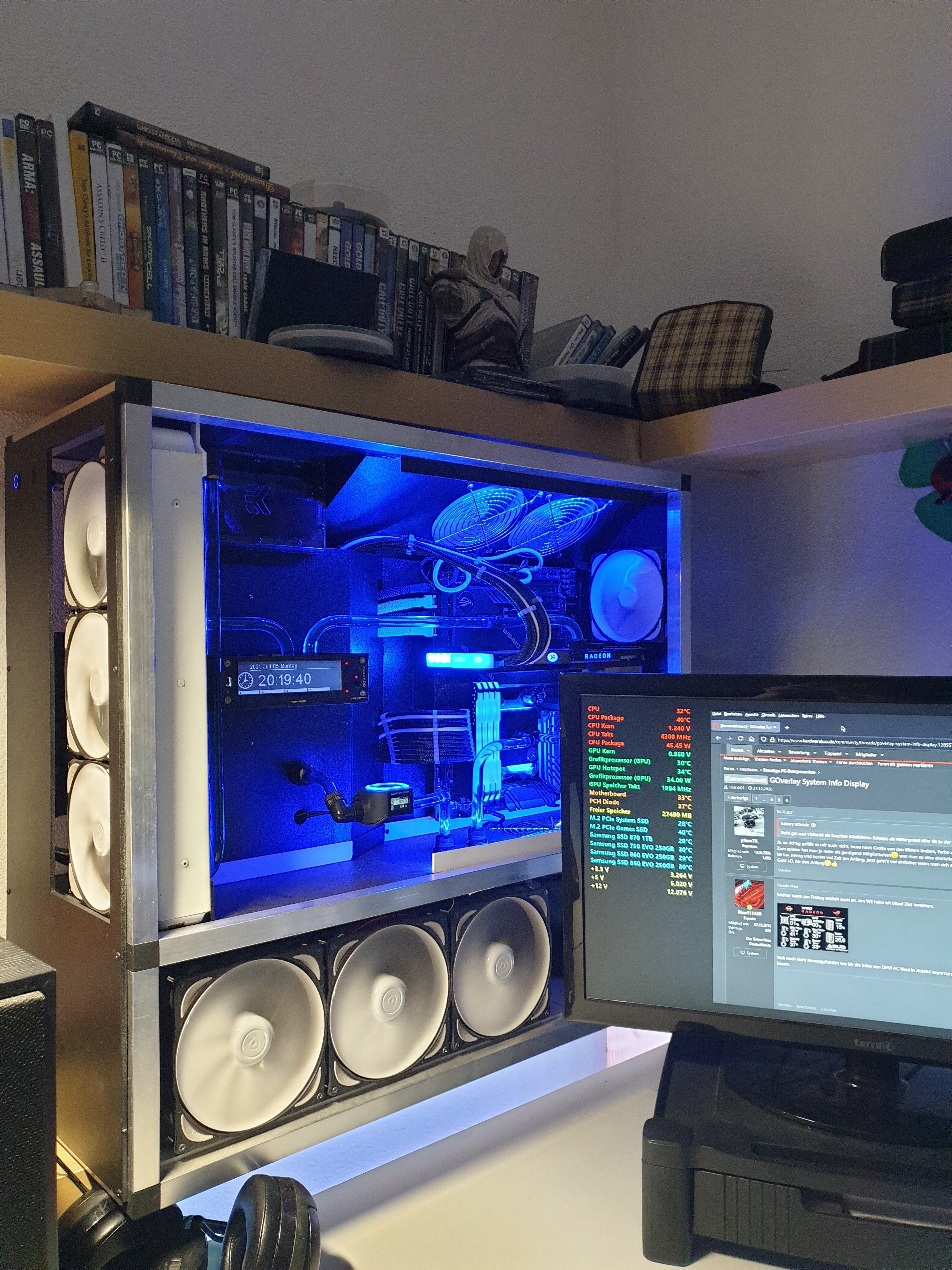

Servus.

Im Moment sieht es so aus.


Meine Konstruktion hat sich trotz 30cm als nicht Breit genug erwiesen und ich habe es nur auf die schnelle zusammengebaut und in Betrieb genommen. Jetzt im Sommer bastle ich nichts am PC. Zu Zeit genug zu tun rund ums Haus. Aber im Herbst-Winter geht es weiter. Habe da was vor :)


Helojumper

Profi
Mitglied seit
07.06.2021
Beiträge
934
Ort
Stuttgart
Nice, danke für das Update! 🙂


the_pi_man

Enthusiast
Mitglied seit
10.03.2004
Beiträge
1.306
Ort
Köln
Du hast also 1 Mora, eine 360er und einen 420er Radis dort drin? Was kühlst du alles? Dual CPU und 2 3090er? 8-)
Oder ging es nur ums bauen?


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
Du hast also 1 Mora, eine 360er und einen 420er Radis dort drin? Was kühlst du alles? Dual CPU und 2 3090er? 8-)
Oder ging es nur ums bauen?
Ja. Eine CPU,GPU und Chipset und dann nochmal Ja. Ich liebe die Herausforderung und arbeite gerne mit Händen. Ich könnte ein Gehäuse kaufen und MoRa einfach daneben stellen und es hätte sicher gereicht wenn nicht sogar besser gewesen aber das kann ziemlich jeder. Mein Anspruch für Gehäuse und die Wasserkühlung ist halt anders. Es muss ja nicht unbedingt das beste oder teuerste sein oder ein "Million Dollar PC" werden wie bei Nils. Dafür braucht man Kopf Material für 100€ bisschn Arbeit anstatt Gehäuse für 400€.


the_pi_man

Enthusiast
Mitglied seit
10.03.2004
Beiträge
1.306
Ort
Köln
Habe dem Bautrieb auch nachgegeben. Aber eine Nummer kleiner wenn auch nicht unbedingt billiger...


Anhänge

  • PC kmplett.jpg
    PC kmplett.jpg
    556 KB · Aufrufe: 151

Schn!tzel

Enthusiast
Mitglied seit
29.09.2006
Beiträge
1.358
Ort
Sachsen das reicht ^^
Ja. Eine CPU,GPU und Chipset und dann nochmal Ja. Ich liebe die Herausforderung und arbeite gerne mit Händen. Ich könnte ein Gehäuse kaufen und MoRa einfach daneben stellen und es hätte sicher gereicht wenn nicht sogar besser gewesen aber das kann ziemlich jeder. Mein Anspruch für Gehäuse und die Wasserkühlung ist halt anders. Es muss ja nicht unbedingt das beste oder teuerste sein oder ein "Million Dollar PC" werden wie bei Nils. Dafür braucht man Kopf Material für 100€ bisschn Arbeit anstatt Gehäuse für 400€.
Mir geht es da ähnlich


Sensabulatus

Profi
Mitglied seit
26.06.2020
Beiträge
88
mmmh das ist mal echt nice!
Sieht echt hammer aus und die Temps sind vermutlich besser als bei jedem normalen Gehäuse. funktioniert die Abluft für den Mora gut und geräuschlos?
Wie hast du denn die Platten bearbeitet? Hast du eine CNC Fräse oder alles per Hand gemessen und gesägt?

LG


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
mmmh das ist mal echt nice!
Sieht echt hammer aus und die Temps sind vermutlich besser als bei jedem normalen Gehäuse. funktioniert die Abluft für den Mora gut und geräuschlos
Danke.

Die Abluft funktioniert einwandfrei. Habe die Lüfter in so angesteuert das die untersten 3 mit 45% laufen die 3 in der mitte 35% und die oberen 3 nur mit 30%. Hier ein Screen von Temps. bei 20°C Zimmertemperatur. Da das Gehäuse noch immer zuteil offen ist sind die Temperaturen super die Pumpe ist lauter als die Lüfter. Ich mache damit aber nichts mehr. Habe schon neuen Projekt angefangen.


Wie hast du denn die Platten bearbeitet? Hast du eine CNC Fräse oder alles per Hand gemessen und gesägt?
Die Vierkanrohre habe ich schon so bestellt und die Platten einfach Cuttermesser und Metalleiste. Besitze keine CNC Gerätschaften. Eine 50 Jahre alte DDR Standbohrmachine, Pfeile, Winkel und Zollstock tuts auch :)

Zuletzt bearbeitet:

Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
So mein Projekt ohne Namen hat nun einen Namen erhalten.

Wallpaper TJ07².png


Selbstbau Projekt war Cool aber an ende irgendwie zu schmal und dann habe ich auch irgendwie Lust verloren es fertig zu bauen.
Mein Motto heißt back to the roots.
Da ich günstig ein Gehäuse ergattern könnte werde ich mal was aus zwei Tj07 basteln.
Tj07 ist meine Meinung nach eins der schönsten Gehäusen was je auf Markt gekommen sind,
deswegen hab ich mich entschieden gleich 2 kaputt zu machen :d
Da sich meine Urlaubzeit nährt muss ich mir mindfestens ein paar sachen vorbereiten das ich was im Urlaub machen kann.
Was könnte besser sein am Samstag als ein Tj07 mit Flex zu bearbeiten. Ja klar zwei Tj07 zu Flexen :)
Entwurf hat Sketchup ausgespuckt und natürlich kommt wieeder mal MoRa inside zum Einsatz.
Bei Hadrware wird sich vermutlich nicht viel ändern. Quadro fliegt raus Octo kommt rein und vielleich tausche ich CPU aber das steht noch nicht fest.



k-20211127_122239.jpgk-20211127_122408.jpgk-20211127_123432.jpgk-20211127_123438.jpgk-20211127_124037.jpgk-20211127_125804.jpgk-20211127_124051.jpgk-20211127_130245.jpgk-20211127_130253.jpgk-20211127_125909.jpgk-20211127_134006.jpg

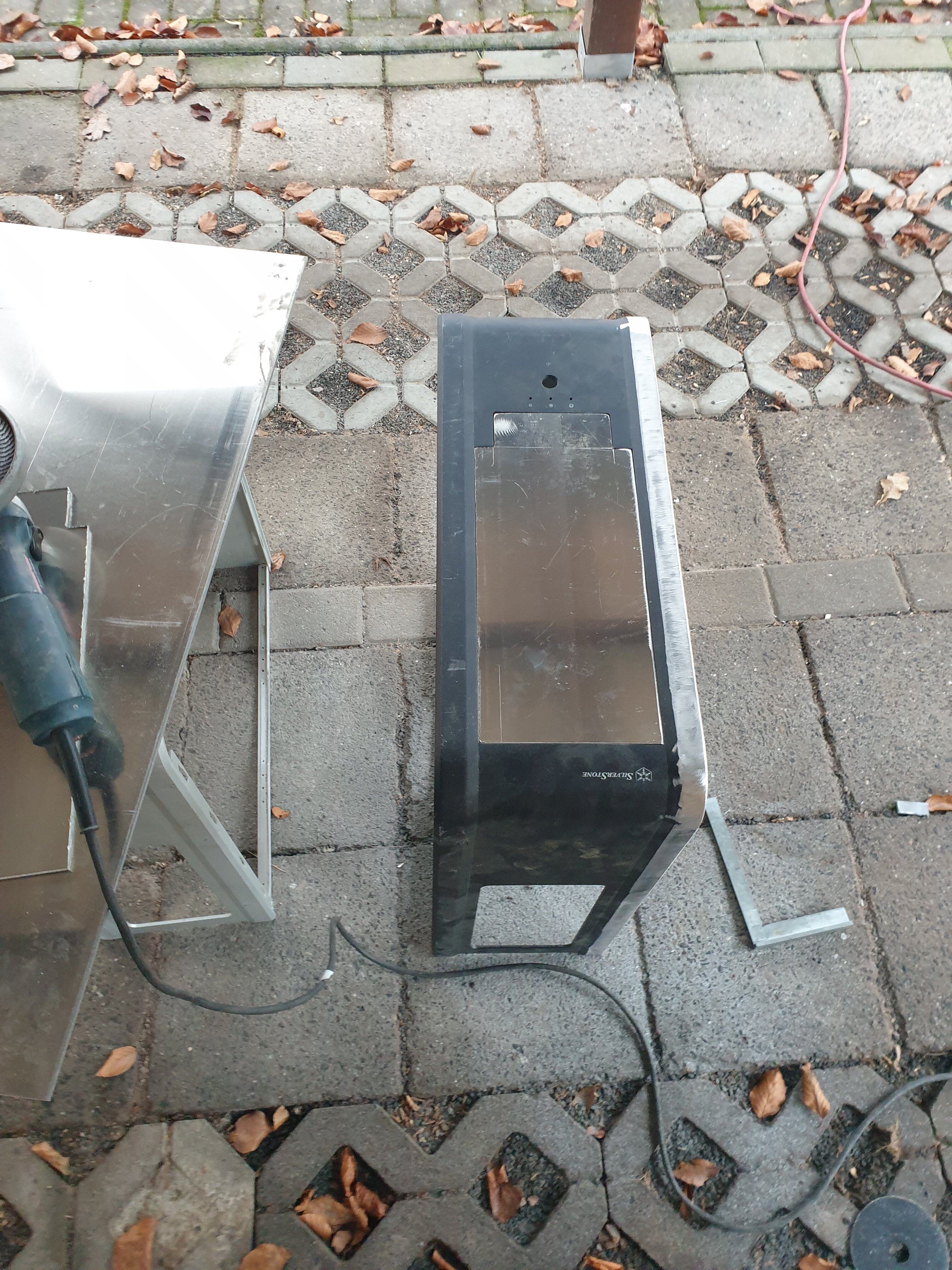

Nach Flexen habe ich die Farbschicht entfernt. Eine hässliche Arbeit da die Farbschichten extrem gut haften.
10 Trenn und 2 Fächerscheiben später haben wir 2 Gehäuse bereit für Schweißen.
Leider fehlen mir noch Aluplatten und ich kann mit meinem Schweißgerät kein Aluminium Schweißen wodurch es erst nächste Woche weitergehe kann.

in dem sinne
To be continued​


Anhänge

  • k-20211127_125759.jpg
    183,4 KB · Aufrufe: 66
  • k-20211127_133955.jpg
    124,3 KB · Aufrufe: 81
  • k-20211127_125903.jpg
    160,1 KB · Aufrufe: 69
  • k-20211127_124038.jpg
    212,2 KB · Aufrufe: 66
Zuletzt bearbeitet:

Drizztly

Experte
Mitglied seit
12.07.2012
Beiträge
1.716
Ort
Rhein-Neckar-Kreis
Ach ja, das gute alte TJ07 😍 klasse Idee, bin sehr auf die Umsetzung gespannt!


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
Und, in den letzten zwei Wochen noch was geschafft? :)
Mehr oder weniger.


Die Alu Bleche sind angekommen und war irgendeine Legierung was sich nicht Schweißen ließ. Nochmal bestellt gestern habe ich die Frontplatten zugeschnitten und heute ist es in der Werkstatt. Mal schauen ob ich es die Woche mindestens geschweißt bekomme.

To be continued.


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
Little Update,

Werkstat war frei ich dürfte ran :)

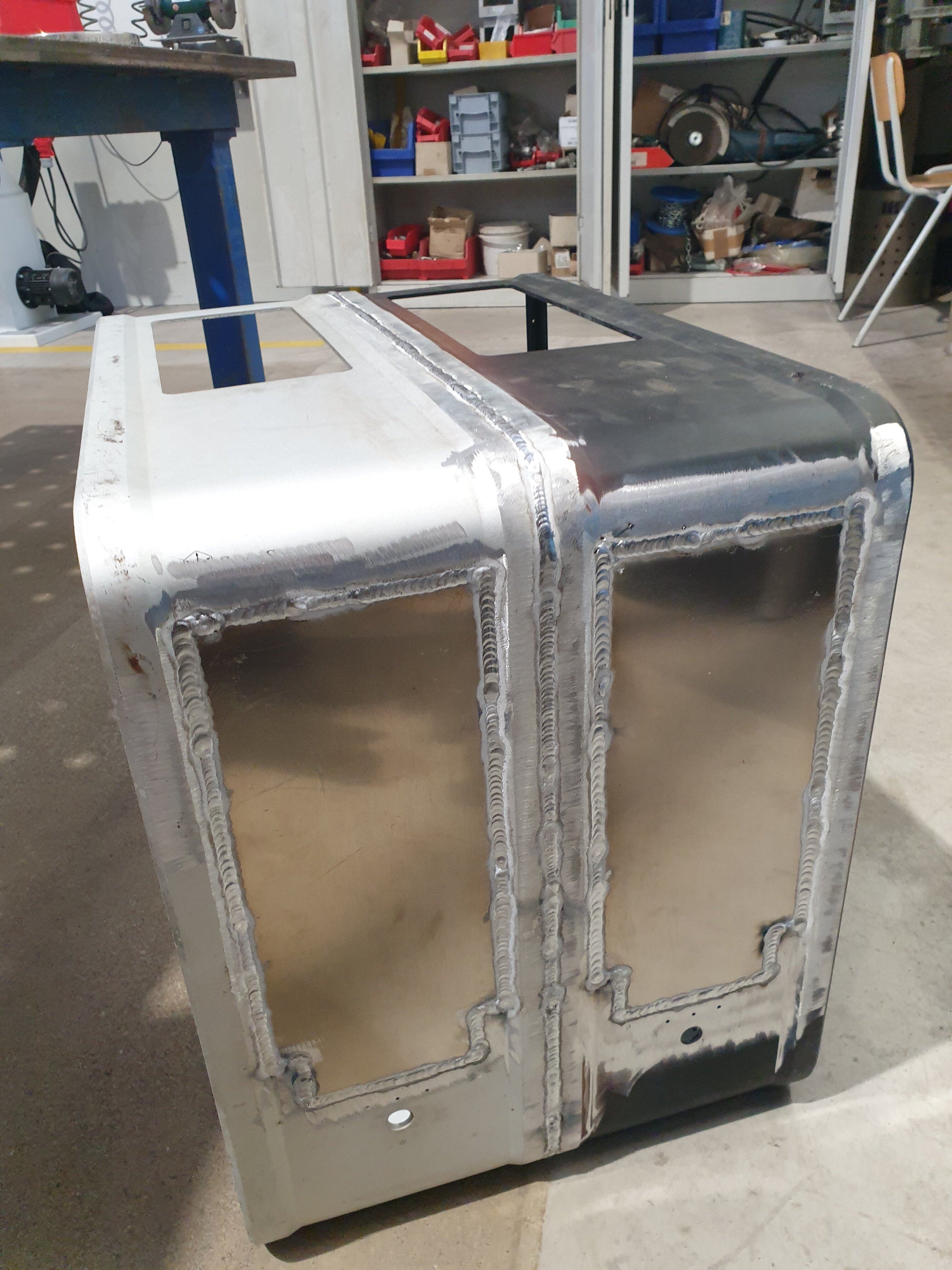

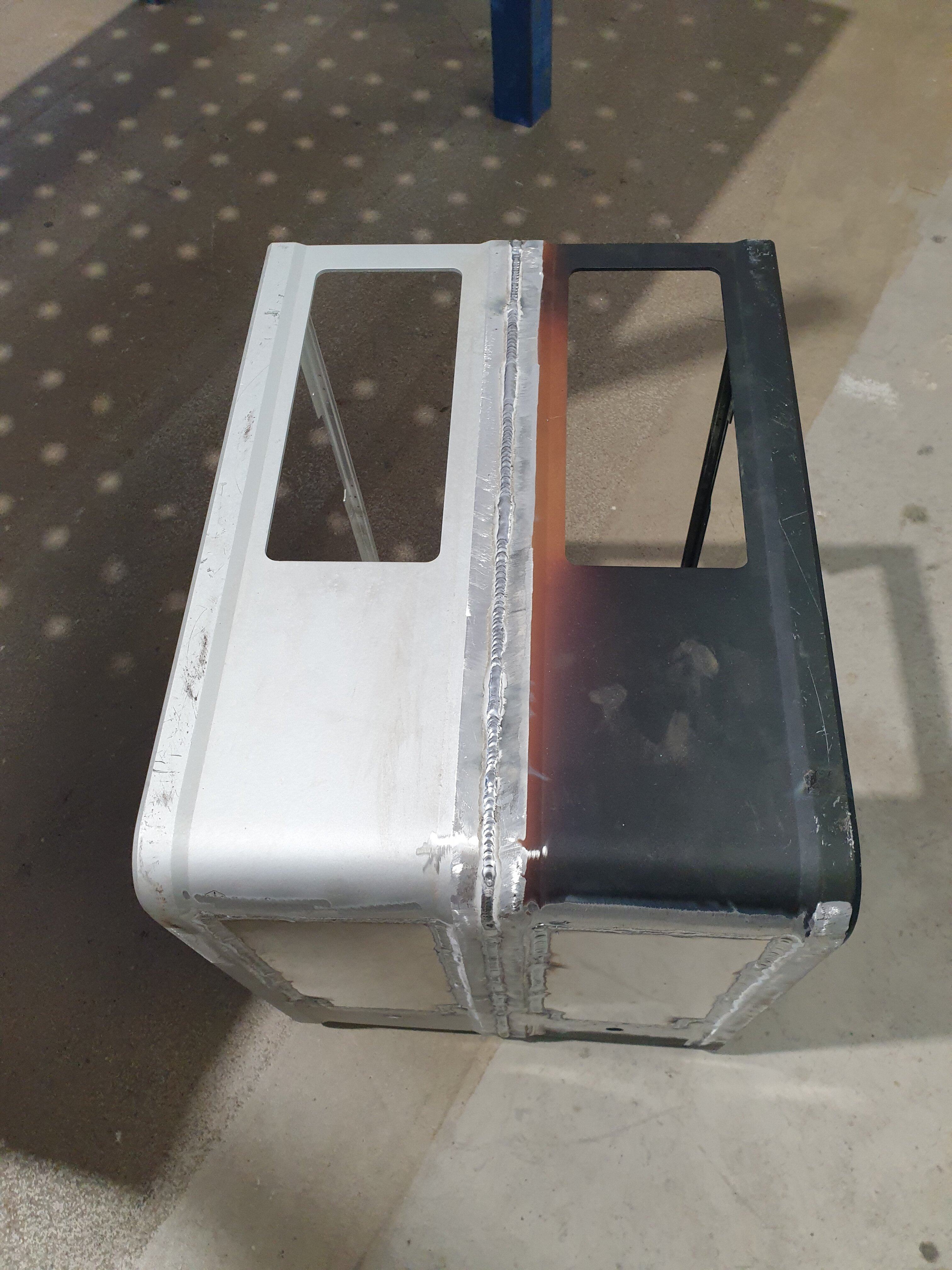

20211208_120213.jpg 20211208_120208.jpg 20211208_120221.jpg

Schalter und LED Öffnungen sind jetzt auch schon zu. Nächste Woche passiert nicht viel. Es wird Zeit das Urlaub anfängt das ich Schleifen anfangen kann. Mal schauen ob und wie ich die kanten von original wiederherstellen kann. Durch das Schweißen ist die kante wech


Helojumper

Profi
Mitglied seit
07.06.2021
Beiträge
934
Ort
Stuttgart
@Neo111430
Und, wie ist der Stand? Lange nichts mehr gehört :-)


Gefreiterl

Profi
Mitglied seit
04.02.2022
Beiträge
589
Glaube, da passiert nicht mehr viel.


Neo111430

Experte
Thread Starter
Mitglied seit
07.12.2014
Beiträge
991
Ort
Das Grüne Herz Deutschlands
@Neo111430
Und, wie ist der Stand? Lange nichts mehr gehört :-)
Gut Ding will Weile haben.
Glaube, da passiert nicht mehr viel.
Nichts schreiben ist ab und zu besser als mist zu schreiben 8-) .

Es ist so wie es ist das im RL Privat, Familie und auch Arbeitsleben vor Hobbys vorang haben. Das ist bei mir auch nicht anders.

Die Schleifarbeiten muss ich alle im Freien erledigen was das Wetter zur Zeit nicht so richtig zulässt. Bis auf Octo und paar Lüfter was ich heute hier gekauft habe ist ziemlich alles hier. Für die ungläubigen :alien: Es wird sicherlich weiter gehen. 2 Tj07 auf einmal habe ich auch noch nicht kaputt gemacht :ROFLMAO: 🤘
