Servus zusammen,

überall im Forum sieht man ja Hinweise auf 3D Drucker, aber keinen Sammelthread...
Da ich das Thema sehr Interessant finde start ich hier mal mit meinem Equipment...

Ich hab erste Erfahrungen 2016 mit einem gebrauchten Renkforce RF100 (Conrad Hausmarke) gemacht, diesen aber recht schnell wieder verkauft. Motor & Geberprobleme, Filament war nichts....
Ende 2018 kam das Thema 3D Druck dann wieder auf und ich hab mir einen Ultimaker 3 gegönnt...


"Out of the Box" Perfekte Ergebnisse. Gedruckt werden von Schienen für die Lego Eisenbahn über Handyhalter fürs Auto, Ersatzteile für die Waschmaschine sowie IOT Krust alles was mir in die Hände kommt, auch wenns nur Grenzwertig nützlich ist ;-)


Filament nutze ich entweder das Original Ultimaker PLA, ABS oder Tough PLA. Alternativ habe ich mit dem ABS von Filamentworld sehr gut Erfahrungen gemacht. Renkforce Filament fiel auch hier wieder komplett durch, keine Haftung, verläuft nicht Gleichmäßig...
Anfangs hab ich das Glas mit Pritstift beschmiert, mittlerweile drucke ich nur noch mit Haftspray von Filamentworld... 1A (https://www.filamentworld.de/shop/z...intafix-haftspray-3ddrucker-aprintapro-100ml/)

Als CAD Software nutze ich Fusion 360, ist für Privatkunden bzw. Start Up Unternehmen kostenlos...

Hier 2 aktuelle Baustellen.:

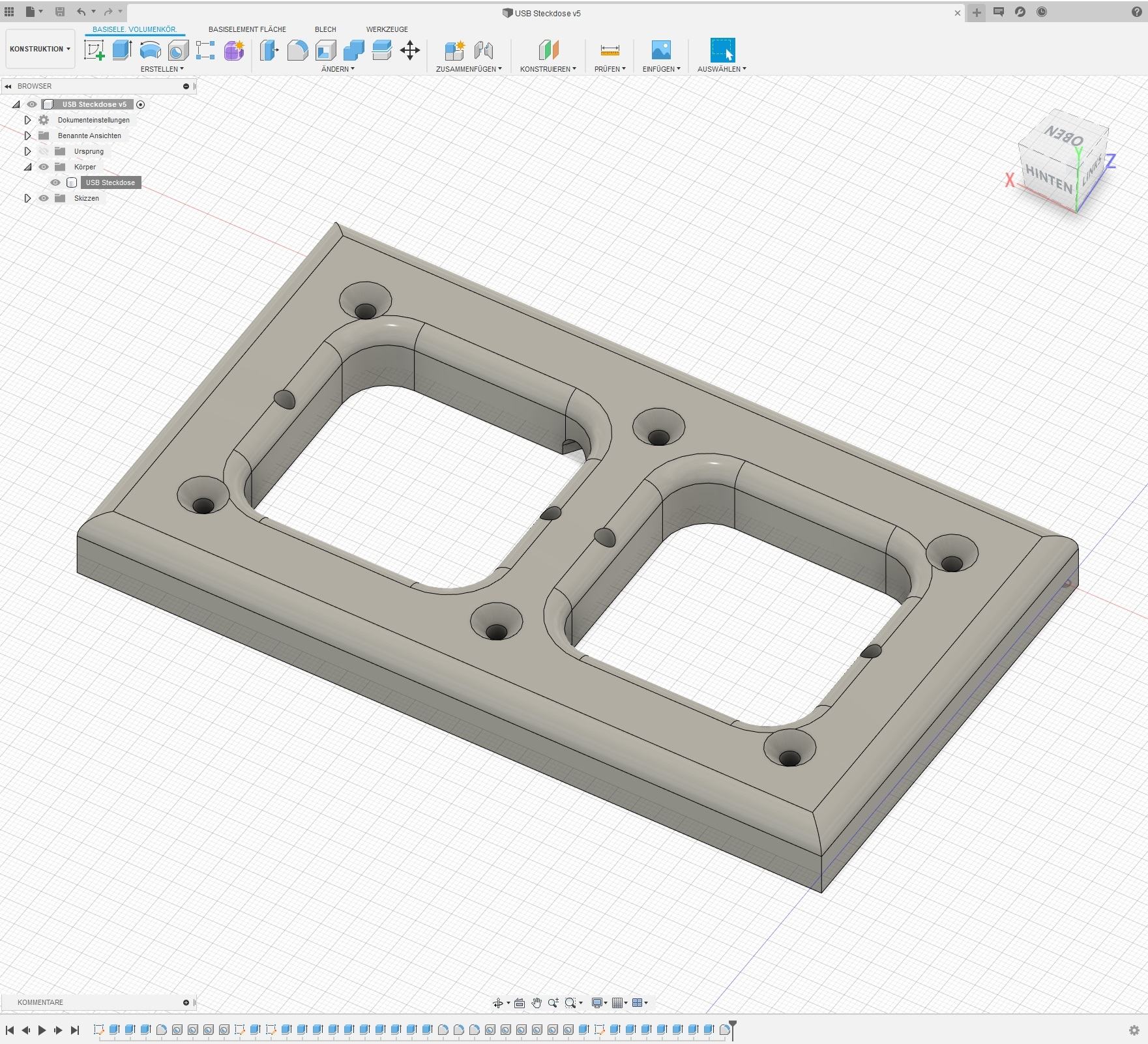

Steckdosen Unterbau für eine Steckdose mit USB Schnittstellen die ich unter unsere Tresen versenken will...
(Aber leider zu Tief ist um Komplett versenkt zu werden)

Wetterstation
ESP32 Prozessor, BMC280 Sensor und LifePo4 18650 Akku die alle 10 Min die aktuellen Werte per WLAN in eine MariaDB Datenbank schiebt...

Was setzt ihr für Geräte ein und wie sind eure Erfahrungen?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Tzk

Legende
Mitglied seit
13.02.2006
Beiträge
14.363
Ort
Koblenz
Huhu! Ja, so einen Thread hab ich schon vermisst... :bigok:

Angefangen hab ich 2017 mit einem grottigen Anet A8 und dem Gedanken "ach komm, für 150€ so schrottig kann der garnicht sein...". Es kamen die ersten Upgrades und mittlerweile ist das Teil zum extrem optimierten AM8 mutiert. Unter anderem kam ein CFK-Heizbett (2,5mm, 250g) und Heizbettträger (80g) rein, eine Kapton Heizmatte, mittlerweile ein E3D Hemera Extruder und außerdem bekam die Elektronik ein Upgrade in Form eines Raspberry, MKS Gen v1.4 und TMC2100. Als Firmware läuft Klipper und die TMC werden mittlerweile mit 40V über einen Stepup gefüttert.

Mit einem normalen AM8 hat das nun nicht mehr viel gemein, aber dafür ist das Teil echt fix. Druckgeschwindigkeiten bis 180mm/s und Beschleunigungen bis 4000mm/s² gehen, leider aber auch zu Lasten der Qualität. Normalerweise drucke ich so mit 80-100mm/s und Acc von 2000.

---

Was nun das Druckbett angeht: Ich drucke einfach auf eine blanke FR4 (EDIT2: Derzeit wieder auf 3mm Glas). Da pappt alles so drauf, wenn die Temperatur stimmt. Nur in ganz hartnäckigen Fällen oder wenn ich zu faul zum reinigen bin ( :d ) wird mal was draufgeschmiert. So Mittelchen wie von dir verlinkt nutze ich eigentlich nie.

EDIT:

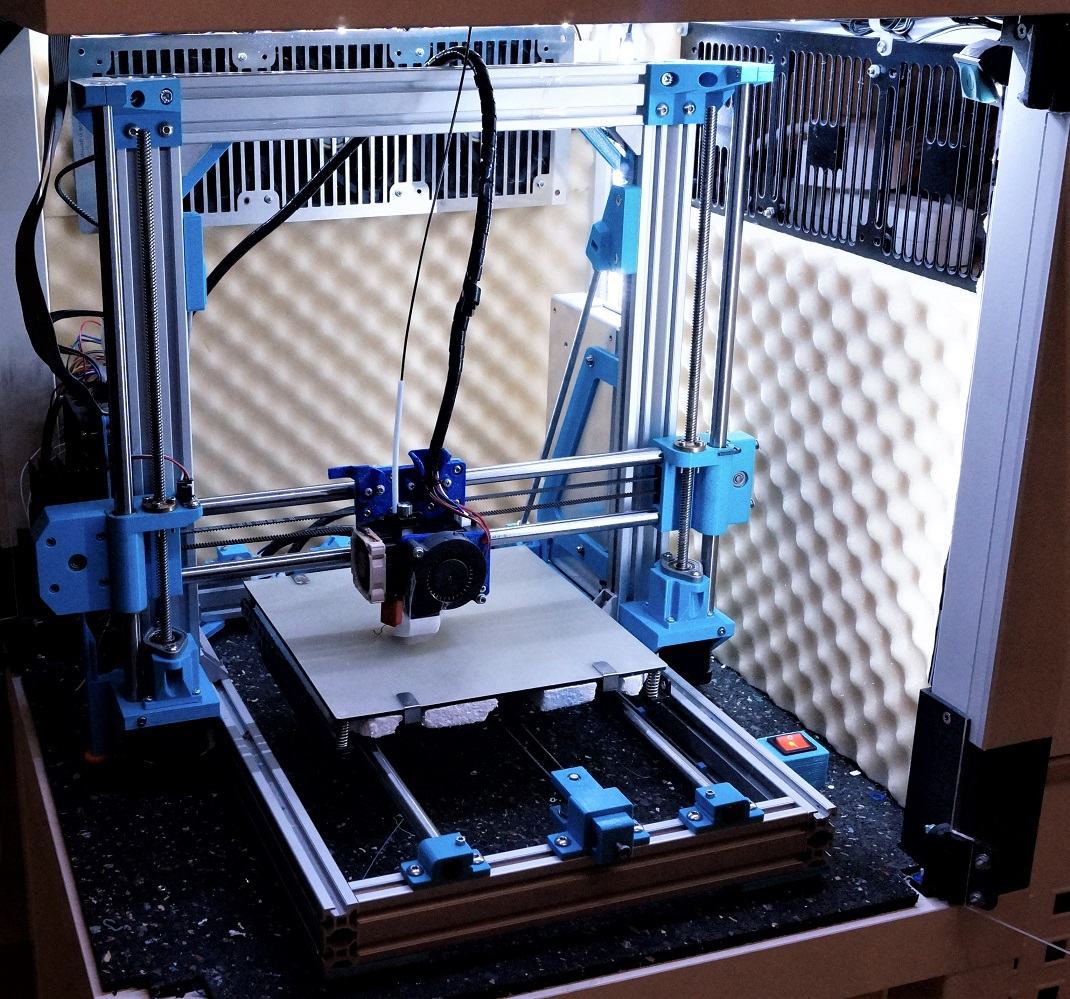

Bild vom Drucker vergessen...

Zuletzt bearbeitet:

scars

Enthusiast
Thread Starter
Mitglied seit
19.01.2006
Beiträge
1.403
Ort
Heilbronn
Mit was für Material druckst du?

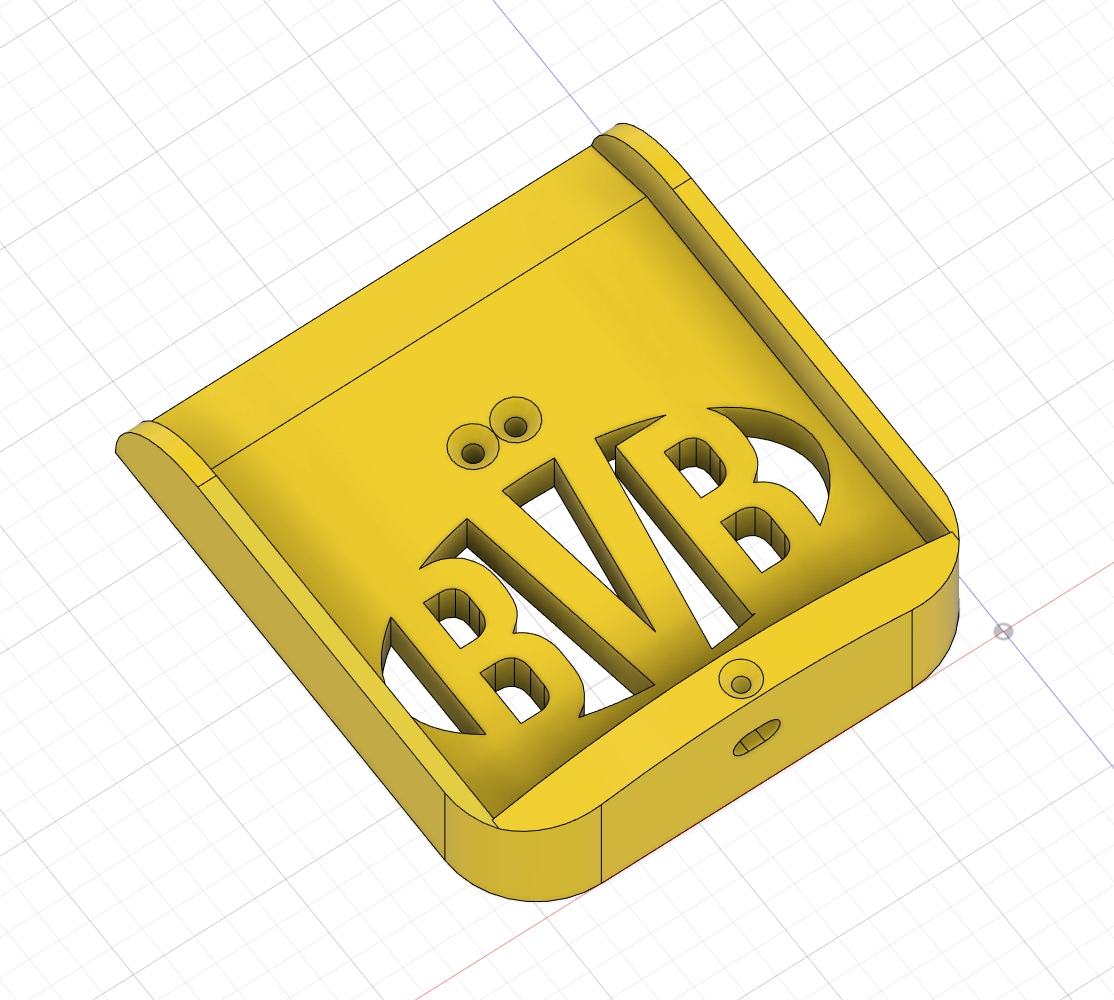

Hab mir jetzt nen BVB Handyhalter gemacht und bin grad am Drucken... :-)



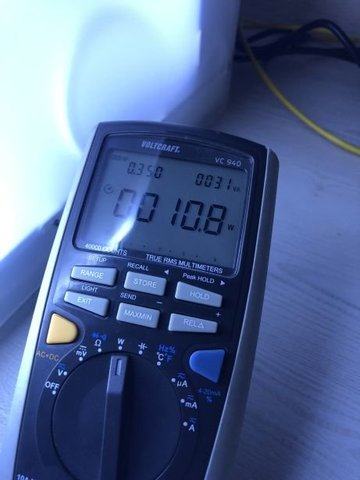

Zusätzlich hab ich beim UM3 auch den Stromverbrauch mal gemessen...
Standby: 10W

Druckbrett Heizen: 200W

Drucken PLA: 130W


Pirate85

Urgestein, Kackbratze
Mitglied seit
17.02.2009
Beiträge
18.733
Ort
Sachsen, Naunhof b. Leipzig
System
Desktop System
2020_Q4_update
Laptop
Huawei MateBook D 14 W00D (Ryzen 5, RX Vega 8) [TIM: Carbonaut]
Details zu meinem Desktop
Prozessor
AMD R7 3700X [IHS geplant, IFF: 1800 Mhz]
Mainboard
ASRock B550 Phantom Gaming-ITX/ax
Kühler
Noctua NH-L9i [AM4 Kit, Carbonaut]
Speicher
Crucial Ballistix RGB 2*16Gb DDR4 3600 CL14 B-Die
Grafikprozessor
Sapphire AMD RX 5700 XT [Referenzkarte]
Display
LG 27GL850-B 2560x1440
SSD
System|Progs|Games: Corsair MP600 1Tb NVMe M.2 | Daten: Samsung 960 Pro 2Tb NVMe M.2
HDD
3x Ext. 2,5" 4Tb HDD
Opt. Laufwerk
Ext. DVD/BR Brenner
Soundkarte
USB, Sennheiser GSX 1000
Gehäuse
Dan Cases A4 v3 Black [3M Riser vom V1 für PCIe 4.0]
Netzteil
Corsair SF450 Platinum
Keyboard
Zowie Celeritas (2010) MX Red [Custom Caps by WASD]
Mouse
Zowie FK1 (2014)
Betriebssystem
Win10 Pro 64bit Version: 2004
Webbrowser
Chrome
Sonstiges
Sound: Edifier R1280DB, Logitech G Pro (2. Generation)
Habe zwar keinen 3D Drucker - aber extrem interessant der Spaß. Abo :bigok:


scars

Enthusiast
Thread Starter
Mitglied seit
19.01.2006
Beiträge
1.403
Ort
Heilbronn
Mal ein kleines Baustellenupdate...

Wir haben bei uns im Haus Rollläden / Jalousien mit Somfy Antrieb, eigentlich eine ganz feine Sache aber der Webserver kostet 300 €...

Nach viel Google Suche hab ich dann entsprechende Hardware gefunden die das für wenige € kann... :d
ESP32 + 433 Mhz Sender (Allerdings muss man den Resonator wechseln, normal senden alle auf 433,92 MHz, Somfy auf 433,42 MHz)
Der Arduino berechnet jetzt auf Basis unserer Koordinaten Sonnenaufgang und Sonnenuntergang und fährt alles hoch bzw. runter...
Gehäuse ist unter der Küchentheke versteckt... ;-)

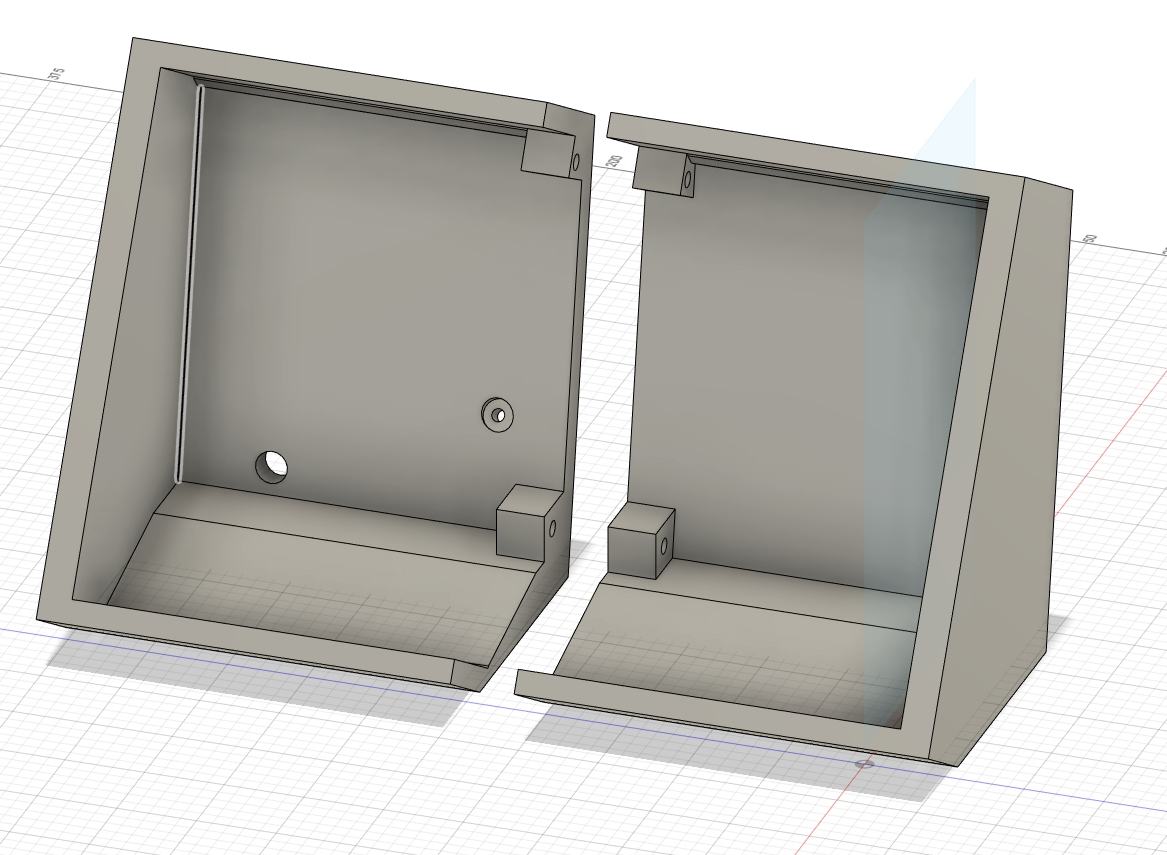

Zweite Baustelle ist grad ein Gehäuse für den Raspberry ink 10 Zoll Touchdisplay, zweigeteilt und grad am Drucken...

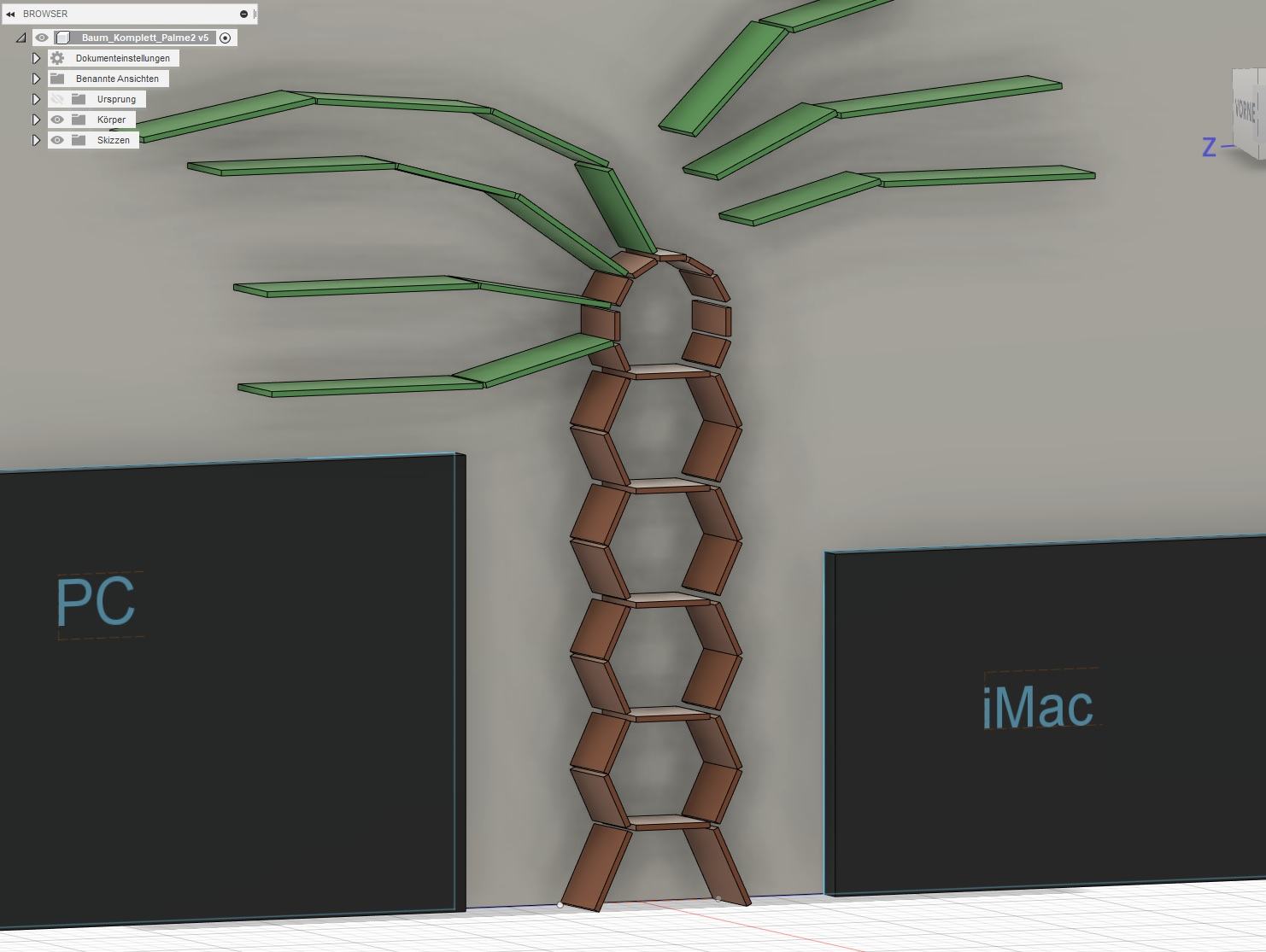

Und meine größte Baustelle ist ein Regal dass ich zwischen unseren PCs bauen will, aber das wird noch ein weiter weg...


Das ist aktuell der erste Versuch, die Halter sind aus ABS gedruckt. Allerdings fängts schon damit an, dass Multiplex Platten nicht wirklich gleich sind. Von 9,1-9,6mm ist da alles möglich innerhalb von 20cm, also hab ich die auch erstmal von Hand geschliffen.
Holz wird natürlich noch braun gestrichen, aber das sind erste Versuche...

Schaun mer mal... ;)


Tzk

Legende
Mitglied seit
13.02.2006
Beiträge
14.363
Ort
Koblenz
Mit was für Material druckst du?
Frage übersehen... Ich drucke derzeit nur PLA und PETG. ABS, ASA und Konsorten hab ich noch nicht benötigt.

Ich steuer bei mir im Smarthome übrigens alles mit Shellys. Die laufen über 2.4ghz Wlan und lassen sich entweder über die Shelly Cloud direkt an Google Home und Alexa anbinden oder man flasht ne Custom Firmware und hostet selbst eine Bridge. Sehr praktisch :) Sind diese Teile hier: http://shelly.cloud


RcTomcat

Enthusiast
Mitglied seit
22.09.2010
Beiträge
1.822

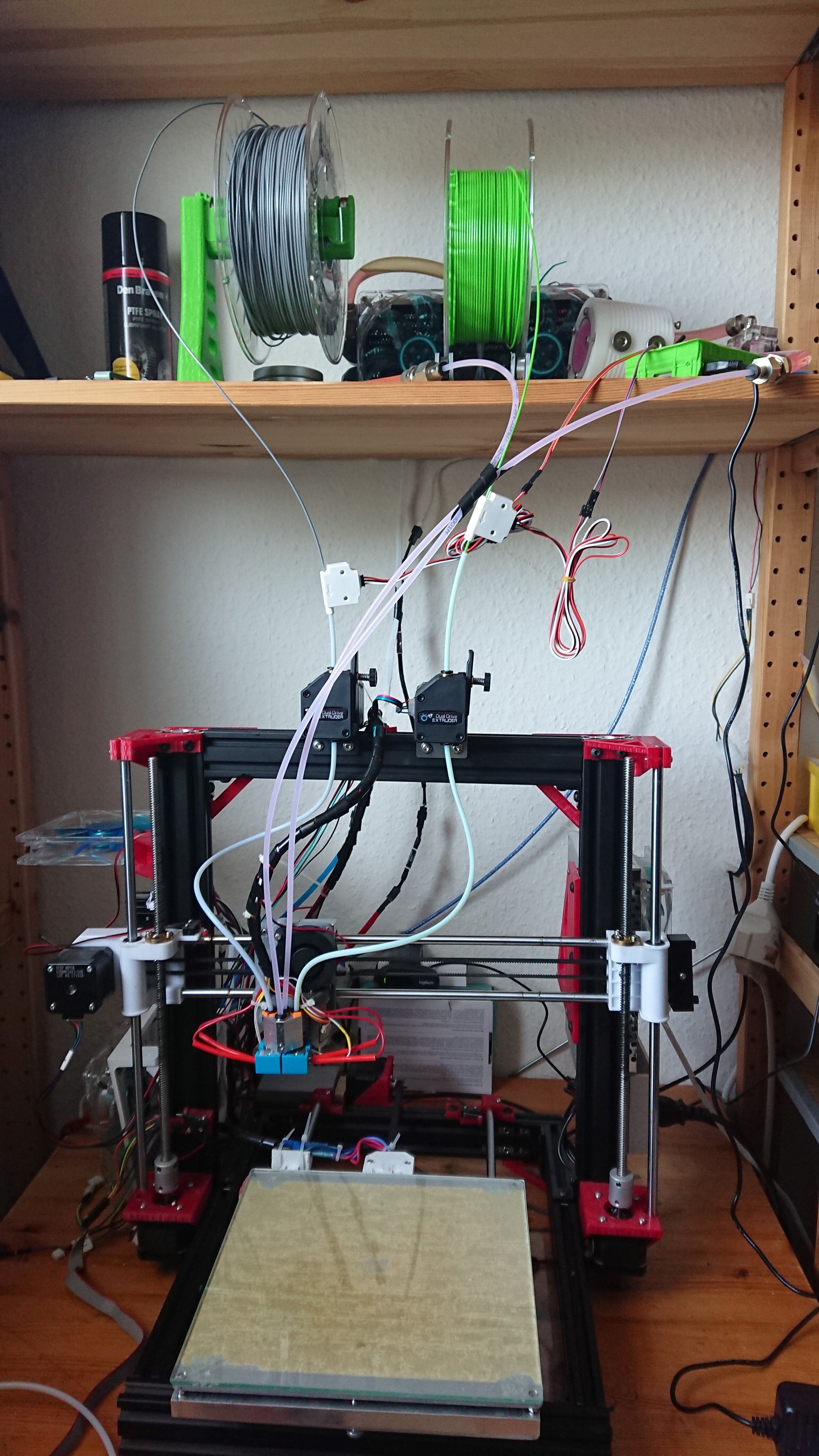

Sooo also gestern abend wurde mein AM8 (MKS Gen L Board, bis auf 2 Motoren und das Netzteil eigentlich alles getauscht) auf ein E3D Chimera+ Aqua Hotend umgebaut :)).
Wasserkühlung musste sein ^^, hatte seit Jahren Pumpe, AGB und Radi im Schrank liegen. Die erste Pumpe (Laiing DDC) wollte dann auch direkt nicht mehr anspringen.
Am Enclosure wird aktuell gearbeitet. So schick wie bei Tzk sieht es leider noch nicht aus.

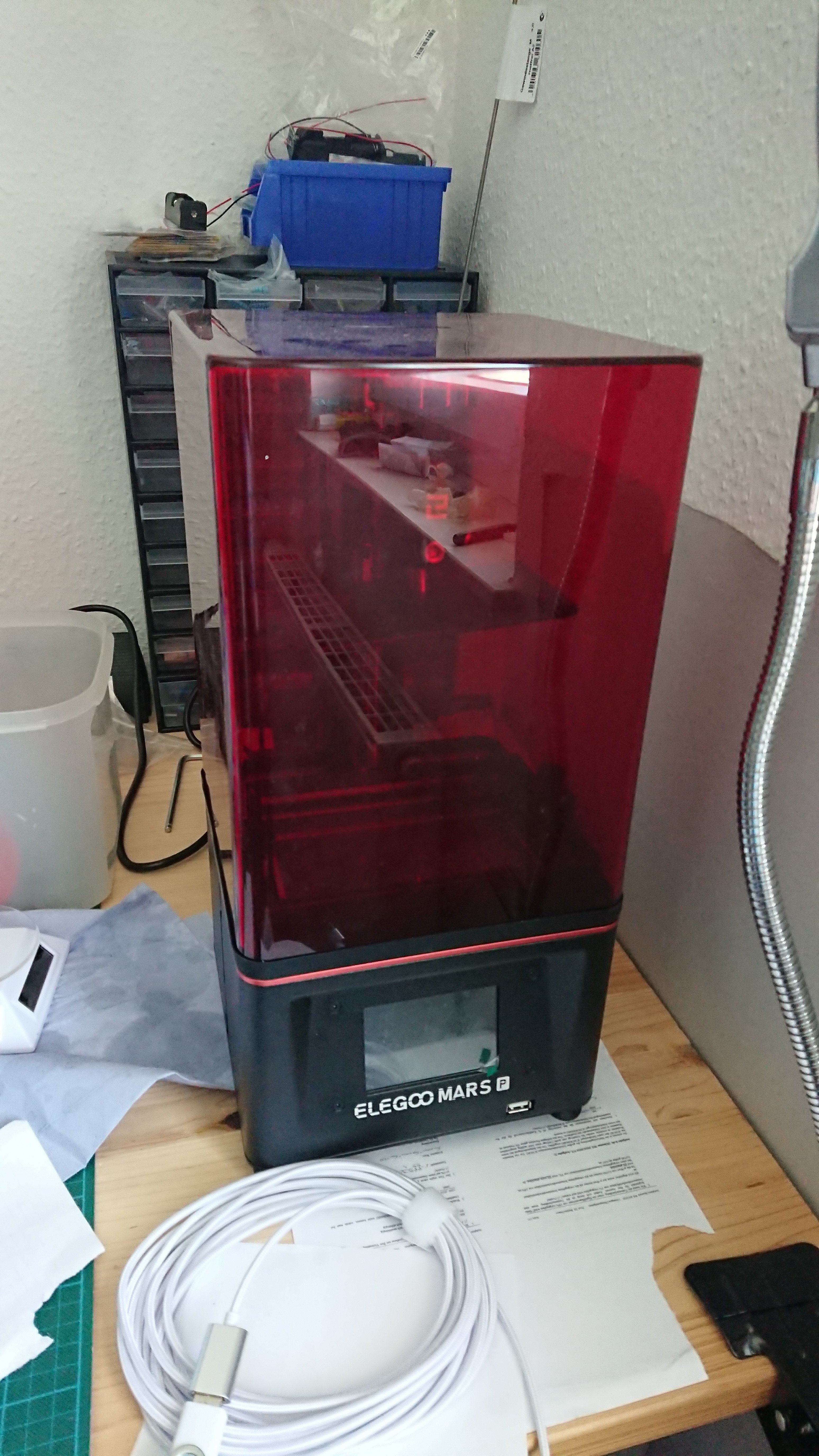

Ansonsten stehen noch ein Elegoo Mars Pro für Resin Drucke und ein Eryone Thinker S2 bereit.
