[Sammelthread] ASUS ROG Maximus XI Gene (90MB10E0-M0EAY0)

--- Produktseite | PDF-Handbuch | Support-Downloads | Preisvergleich | HWBOT ---



The Gene is back with the Maximus XI family, this time with a twist. Multi-GPU configurations are becoming rarer as NVIDIA and AMD focus on single-card performance, and GPU coolers are growing beyond two slots to improve performance and reduce noise. The old Gene’s dual-GPU focus doesn’t reflect the kinds of systems gamers and enthusiasts are building, so the new model refocuses to aggressively pursue higher performance and support additional storage. It has already made its mark on the hardware leaderboards by claiming 11 global first place scores and eight world records, including the fastest CPU frequency at 7613.19MHz and the highest memory clock at 5566MHz.




Spezifikationen







CPUBuild in Intel® 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0
* Refer to ASUS Deutschland
for CPU support list
ChipsetBuild in Intel® Z390
MemorySocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
2 x DIMM, Max. 64GB, DDR4 4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory *
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to ASUS Deutschland
for the Memory QVL (Qualified Vendors Lists).
* Double Capcity DRAM support depends oh the DRAM models
GraphicIntegrated Graphics Processor- Intel® UHD Graphics support
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 30 Hz
Expansion SlotsSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
1 x PCIe 3.0 x16
Intel® Z390 Chipset
1 x PCIe 3.0 x4
StorageSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors :
2 x ROG DIMM.2 Module support(CPU_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
Intel® Z390 Chipset :
2 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode)
Intel® Z390 Chipset :
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 5, 10
Intel® Optane™ Memory Ready
LANIntel® I219V, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Wireless Data NetworkIntel® Wireless-AC 9560
Wi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
BluetoothBluetooth® 5.0
AudioROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output 113 dB SNR recording input
Audio Feature :
- SupremeFX Shielding™ Technology
- Gold-plated jacks
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB PortsIntel® Z390 Chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel® Z390 Chipset :
4 x USB 3.1 Gen 2 port(s) (3 x Type-A+1 x Type-C)
Intel® Z390 Chipset :
8 x USB 3.1 Gen 1 port(s) (2 at mid-board)
Intel® Z390 Chipset :
6 x USB 2.0 port(s)
ROG Exclusive FeaturesROG CPU-Z
ROG CloneDrive
Pre-mounted I/O Shield
Slow Mode
CMOS button
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
Mem TweakIt
Double Power :
- Dual 8 -pin CPU
USB BIOS Flashback
ROG Exclusive Software
- RAMCache III
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
Special FeaturesAI Overclocking
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
Gamer's Guardian:
- SafeSlot
ASUS Optimem II:
- Optimem (Improved DDR4 stability)
- Improved DDR4 Stability
ASUS Exclusive Features :
- MemOK! II
- Pre-mounted I/O Shield
- ASUS NODE : hardware control interface
- BIOS Flashback Button
- Clear CMOS Button
- Reset Button
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 4
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
AURA: RGB Lighting Control
Armoury Crate
Operating System SupportWindows® 10 64-bit

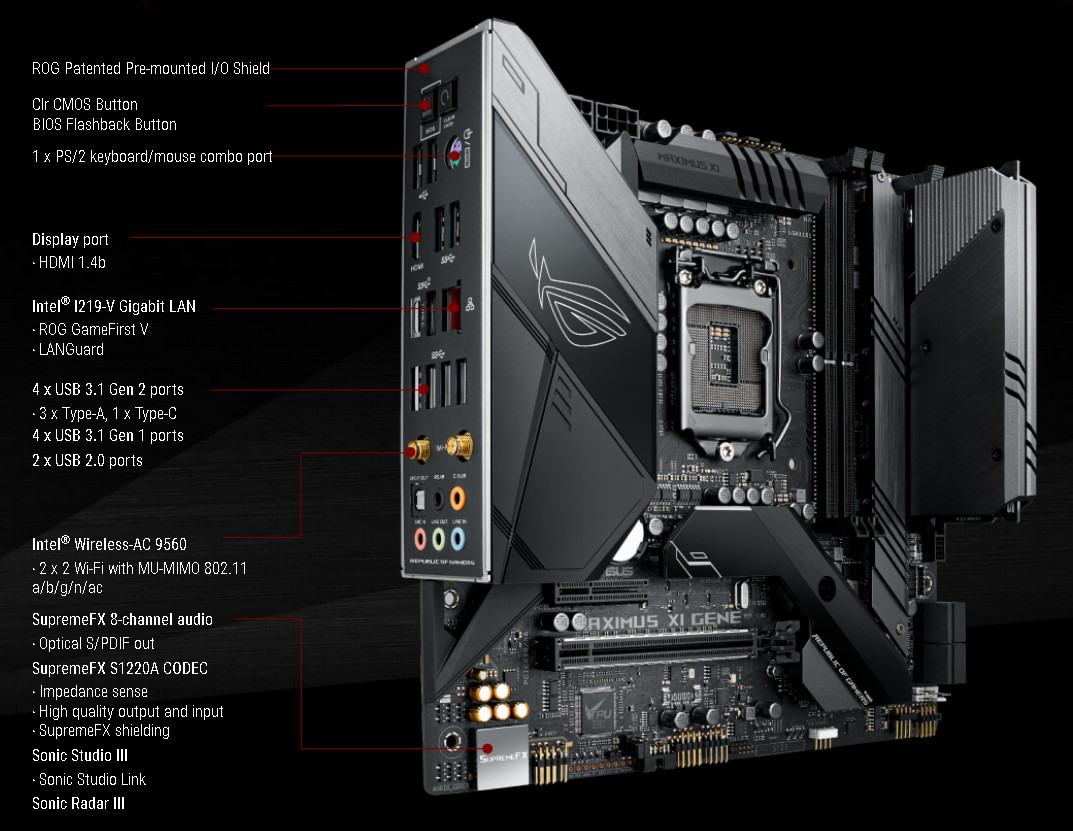

Back I/O Ports1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
1 x LAN (RJ45) port(s)
3 x USB 3.1 Gen 2 (red)Type-A,
1 x USB 3.1 Gen 2 (red)Type-C
6 x USB 3.1 Gen 1 (blue)
2 x USB 2.0
1 x Clear CMOS button(s)
1 x Wi-Fi antenna port(s)
BIOS1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information.
ManageabilityWfM2.0, DMI3.0, WOL by PME, PXE
Support DiscOverwolf
1-year Anti-Virus software
Daemon Tools Software
WinRAR
Form FactormATX Form Factor
9.6 inch x 8.9 inch ( 24.4 cm x 22.6 cm )

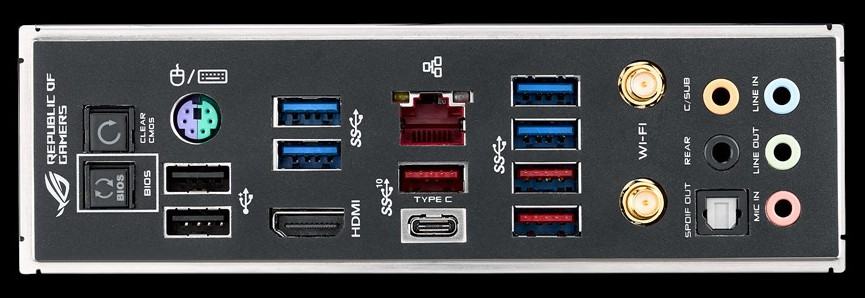

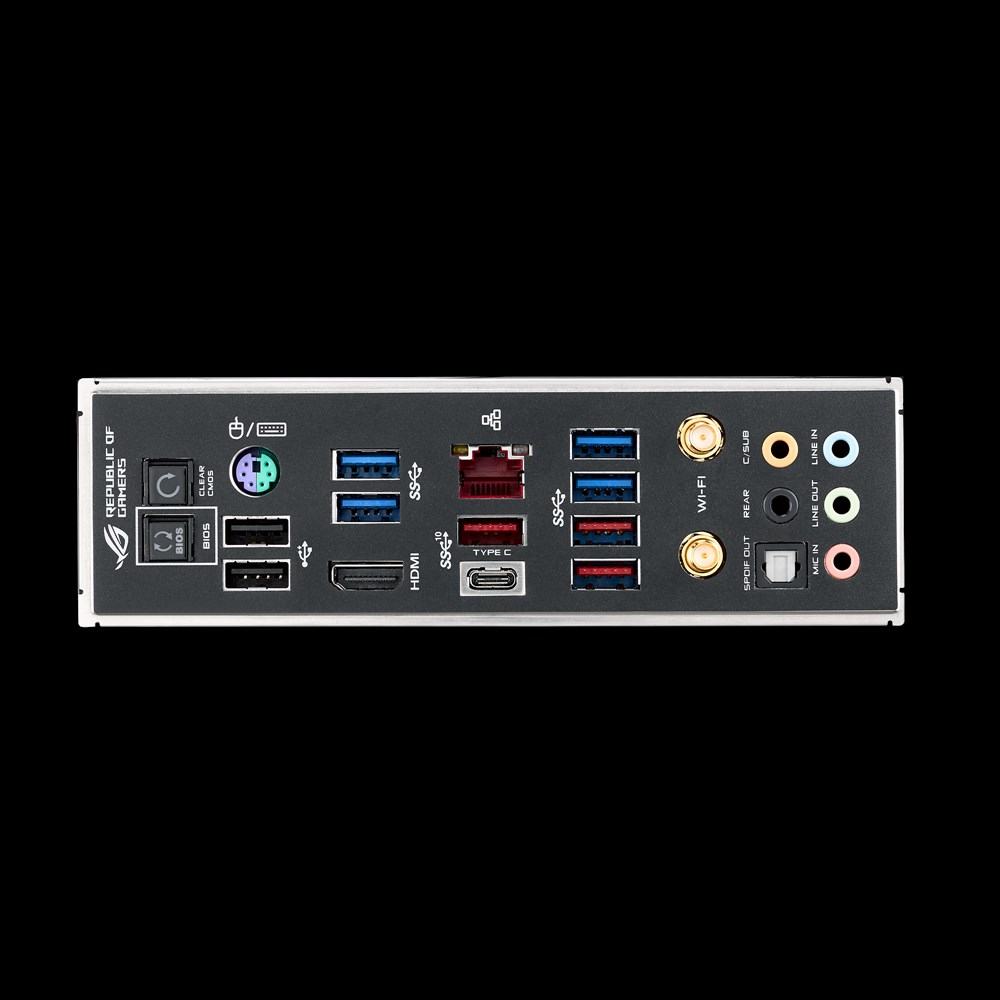

Backpanel:


Special Features

1) Double-capacity DIMM support (DC DIMM)

Maximus XI Gene features a unique memory-trace design that supports up to 32GB per slot for a total memory capacity of 64GB. With double-capacity UDIMM modules, Maximus XI Gene delivers four-DIMM memory capacity in a compact, dual-DIMM design.

--> [Sammelthread] Double Capacity DIMM DDR4 (DC DIMM)

2) Overclocker's toolkit

1) MEMOK! II - DRAM Auto Training Switch
2) QLED - 4 LEDs to show current boot status.
3) LN2 Mode - Jumper to enable special options and functions for liquid-nitrogen (LN2) overclocking.
4) Pause Switch - Activate to pause the system and fine-tune OC parameters mid-benchmark.
5) Slow Mode Switch - Instantly reduces the CPU ratio to 8X to bypass finicky benchmark passages.
6) ReTry Button - One press instantly initiates a hard reset.
7) Safe Boot Button - Instantly reset the PC and boot directly in to a safe mode.
8) ProbeIt - Check the voltage via integrated measurement points.

BIOS

Reguläre Releases (Support Downloads - BIOS Shortcut)

  • 1401 (2019/12/11, Improve Memory-OC rules & Intel Optane H10 compatibility, fixed Tjmax for i9-9900KS)
  • 1302 (2019/09/11, Improve system stability)
  • 1105 (2019/06/20, Improved DRAM compatibility & system performance & storage device comp, Updated ME to v12.0.39 & microcode for Security)
  • 1005 (2019/04/25, Enhanced security. Improved SSD & DRAM compatibility, Updated RAID driver)
  • 0905 (2019/04/11, Enhanced Security)
  • 0903 (2019/03/22, Microcode Update)
  • 0805 (2019/01/02, Supported JEDEC Standard DDR4 32GB memory, Updated RST driver & ME FW, Improve system performance & DRAM stability)
  • 0702 (2018/12/18, Improved system stability and performance, updated RST Driver)
  • 0602 (2018/10/31, Updated Microcode, improved DRAM stability, fixed USB issue)
  • 0506 (2018/09/29, First Release BIOS)

Bilder ( ASUS Maximus XI Gene BIOS walkthrough. - YouTube )




Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles, need to be logged in @ HWBOT Forums to download)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allow higher voltages without LN2 mode, need to be logged in @ HWBOT Forums to download)
  • 0057 (3rd OC BIOS, improves a2 dimms overclocking)
  • 0044 (2nd OC BIOS, some memory related fixes vs 0084)
  • 0084 (1st OC BIOS for short-traced DIMMs such as G.Skill RGB or Galax based A2-pcb)

News & Reviews

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler

  • Hersteller Modell @ Preisvergleich | Quelle | kompatibel | Einschränkungen / Anmerkungen
  • Hersteller Modell @ Preisvergleich | Quelle | inkompatibel | Grund/Foto(s)

  • --> Bitte helft mit sammeln!

2) RAM


ASUS Memory QVL (PDF).


Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks

  • RAM OC MemOK per SChalter auf dem Board deaktiiveren beim RAM OC
  • ASMedia USB 3(.1) Treiber in das Windows 7 Image integrieren oder P/S2 Tastatur verwenden und die Treiber von einer angeschlossenen Festplatte installieren. Alternativ einen PCIe USB Controller verwenden, der nativ unterstützt wird.

4) FAQ - Frequently Asked Questions

  • Q: Wie exakt wird die Vcore per Software ausgelesen?
  • A: Elmor hat dies so erklärt:
    Elmor schrieb:
    A note on voltage reporting on the Maximus XI-series, and voltage measurements in general. Like on Crosshair VII Hero, we've improved the SIO voltage readings for better accuracy. The CPU Core Voltage is now reading very close to the voltage the CPU is getting. Applied voltages and load-line levels are comparable to before, but not the software voltage readings.

    When measuring voltages on a motherboard and large currents are involved, it's important to use accurate measurement points due to resistance/impedance present on the board. The power plane for example can be modeled as a resistor connected in series between the VRM output and the target device, together with Ohm's law, U = R*I. The larger the current, the larger the voltage drop. If you measure the voltage at the VRM output, for example at the inductor, you'll see a large difference compared to the voltage measured at the CPU socket MLCC. What we're interested in is what voltage the CPU die is actually getting after passing through the output filter, power plane, socket and package.


    The Super I/O controller is used by BIOS/AiSuite/CPU-Z/HWInfo/AIDA64 for reading most voltages, temperatures and fan speeds. Its single-ended ADC inputs measure the input voltage referenced to the local SIO ground. With increased VRM output currents, this reading will be more and more inaccurate. We've added a circuit for measuring the differential CPU-die sense and converting it to a single-ended signal to the SIO. The CPU-die sense is accessible through two dedicated pins on the CPU, and are routed to the supply and ground on the CPU die itself. It's typically used by the CPU VRM controller for output voltage control.

    Something to look out for is when you're seeing a voltage reported during load which is much higher than what you've set. It would require a negative load-line which is just not supported on any controller as far as I know. At 0 mOhm load-line, you get exactly what you set (Level 8 on M11).

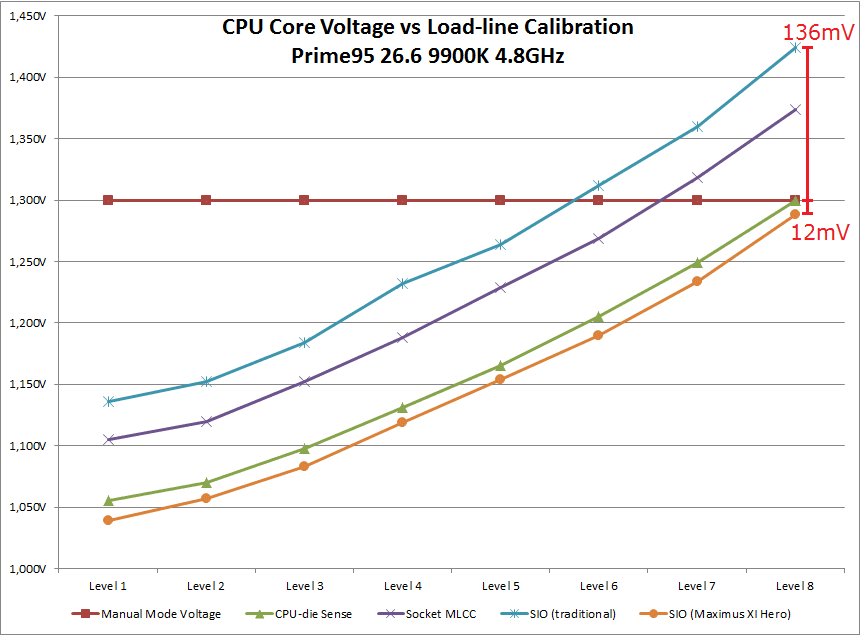

    The resulting difference can be seen in the graph below.

    Prime95 26.6 12K FFTs


    Manual Mode Voltage = Voltage set in BIOS
    CPU-die Sense = DMM measurement of the CPU die-sense pins, "true" CPU Core Voltage
    Socket MLCC = DMM measurement of the capacitors at the back of the socket
    SIO (traditional) = Software reading with standard SIO voltage sense circuit
    SIO (Maximus XI Hero) = Software reading with the improved SIO voltage sense circuit

  • Q: Das Bluetooth funktionert mit den ASUS Treibern nicht. Gibt es dafür eine Lösung?
  • A: Mit den original Intel Treibern v20.70.0.4 gibt es laut Low keine Probleme (Download).

  • Q: Meine Tastatur wird beim Systemstart nicht rechtzeitig initialisiert. Wie komme ich ins UEFI?
  • A: Die einfachste Möglichkeit ist es, wie im Handbuch beschrieben die Reset Taste dafür zu verwenden. Wer keine Taste mehr dafür an seinem Gehäuse hat, kann auch den Onboard Button verwenden. Für wen weder das Eine noch das Andere in Frage kommt, der kann alternativ auch einen Start ins UEFI mit dem Power Button erzwingen (siehe Handbuch Seite 3-2 "Entering BIOS Setup after POST").


  • Q: Wie sind die einzelnen M.2 Steckplätze genau angebunden?
  • A: Die beiden auf dem DIMM.2 Modul, teilen sich PCIe Lanes von der CPU mit dem PEG. Wenn das DIMM.2 verwendet wird, reduziert sich dessen Anbindung auf x8. Die beiden Steckpätze auf dem MAinboard selbst sind mit PCIe Lanes vom Chipsatz angebunden. Man hat also die frei Wahl, was einem wichtiger ist (Storage/GPU-Performance).

    Anhang anzeigen 457651

  • Q: Was ist der Unterschied zwischen XMP-1 und XMP2? Mein Kit sollte eigentlich gar kein zweites XMP besitzen.
  • A: ASUS hat den Z390 Modellen eine Funktion spendiert, die statt dem originalen XMP des RAM-Hertellers (XMP-2), von ASUS optmierte Einstellungen verwendet (XMP-1). In der Regel ist XMP-1 zu bevorzugen und etwas performanter, im Fall von Performance- oder Stabilitätsproblemen, empfiehlt es sich aber auf XMP-2 auszuweichen.
    Silent Scone@ASUS schrieb:
    On Z390, there is now the option to use the DIMM profile which is XMP II. These settings are not validated, so mileage will vary depending on the kit and CPU.

    XMP I - Board optimised timings

    XMP II - Default XMP timings

    Often, XMP II timings will be slightly looser depending on the memory kit. If you check within the UEFI or memtweakit, you'll see a difference in memory subsets.

  • Q: Wie stelle ich die RTL/IOL richtig ein?
  • A: Dazu hat swdtechnik eine Anleitung im Coffee Lake RAM OC Thread gepostet:
    Nun wegen RTL`s und IO-L`s und wie man steuern bzw. beeinflussen kann:

    wir gehen ins Bios und setzen MRC Fast Boot auf [Disabled]
    (wenn Modulen B-Die A2 sind dann zusätzlich noch Trace Centering auf [Enabled])
    dann MCH Full Check auf [Enabled]
    dazu noch Round Trip Latency auf [Enabled]

    noch müssen wir folgende Settings unbedingt auf diese Werte setzen :

    DRAM RTL INIT value [x Wert]
    DRAM RTL (CHA DIMM0 Rank0) [Auto]
    DRAM RTL (CHA DIMM0 Rank1) [Auto]
    DRAM RTL (CHA DIMM1 Rank0) [Auto]
    DRAM RTL (CHA DIMM1 Rank1) [Auto]
    DRAM RTL (CHB DIMM0 Rank0) [Auto]
    DRAM RTL (CHB DIMM0 Rank1) [Auto]
    DRAM RTL (CHB DIMM1 Rank0) [Auto]
    DRAM RTL (CHB DIMM1 Rank1) [Auto]
    DRAM IOL (CHA DIMM0 Rank0) [Auto]
    DRAM IOL (CHA DIMM0 Rank1) [Auto]
    DRAM IOL (CHA DIMM1 Rank0) [Auto]
    DRAM IOL (CHA DIMM1 Rank1) [Auto]
    DRAM IOL (CHB DIMM0 Rank0) [Auto]
    DRAM IOL (CHB DIMM0 Rank1) [Auto]
    DRAM IOL (CHB DIMM1 Rank0) [Auto]
    DRAM IOL (CHB DIMM1 Rank1) [Auto]
    CHA IO_Latency_offset [21]
    CHB IO_Latency_offset [21]
    CHA RFR delay [14]
    CHB RFR delay [14]


    den DRAM RTL INIT value [x Wert] rechnen wir mit : (euer tCAS x 2) + IO-L bzw. 4 + IOL Offset bzw. 21 + 10

    Jetzt wo alles eingestellt, speichern und Neustarten!
    Wenn bootet wieder ins Bios und NUR DRAM RTL INIT value auf eine Zahl runter setzen, speichern und Neustarten!
    Und nun so weiter wiederholen mit DRAM RTL INIT value Senkung bis nicht mehr bootet.
    Nun haben wir irgendwann Punkt erreicht wo es nicht mehr bootet, dann Power Knopf 5 Sek. lang halten
    Rechner geht dann aus.
    Wieder Start Knopf drücken, mit F1 ins Bios landen und DRAM RTL INIT value auf den letzten funktionierenden Wert setzen, speichern und Neustarten und ins Windows booten lassen.
    So, sind wir im Windows,
    Starten nun und ASRock Timing Configurator Programm und schauen auf unsere IO-L´s an!
    Die werden im Idealfall gleich sein 7-7 oder 6-6 also, wenn nicht (was am meisten der Fall ist) zbsp. 7-6 oder 6-7 oder 7-13 oder 11-7 oder was auch immer,
    dann alles was wir nun brauchen ist nur auf unser Channel A or Channel B, schauen bei dem IOL Wert falsch ist.

    Beispiel:
    euer letzte ermittelte bootfähige DRAM RTL INIT value Wert ist 68 <---- nur für Beispiel genommene Zahl <---

    dabei hat es folgende RTL/IO-L Kombo bei euer DRAM RTL INIT value 68 trainiert

    62-63-6-7

    aber wir wollen natürlich unsere Werte auf 62-63-6-6 haben
    dann alles was wir nun brauchen ist:

    ins Bios gehen und unser CHB IO_Latency_offset auf von 21 auf [22] setzen weil genau da unser IO-L nicht stimmt! , speichern und Neustarten.
    Nun wird es 62-63-6-6 sein.
    Wollen wir mal unser RTL/IO-L Werte beispielweise auf 62-63-5-5 haben
    dann gehen wir ins Bios und erhöhen unser DRAM RTL INIT value Wert um eins höher UND NOCH beide CHA IO_Latency_offset / CHB IO_Latency_offset auch um eins höher., nun speichern und Neustarten.
    Schon wird es dann 62-63-5-5 sein!

    Falls jemand noch Fragen hat, einfach melden ;)

    P.S. - Was aber komisch oder ein Bug von ASRock Timing Configurator Tool ist - manch mal werden die Änderungen von CH IO_Latency_offset im ASRock Timing Configurator Tool nicht angezeigt (oder es ist nur bei mir so das ASRock Tool spinnt), das Asus MemTweakIt dagegen zeigt die Änderungen immer korrekt an (im Reiter "Timings 4" zusehen).

  • --> Deine Frage hier!


5) ASUS ROG Wallpaper


6) Wasserkühler (Mainboard)

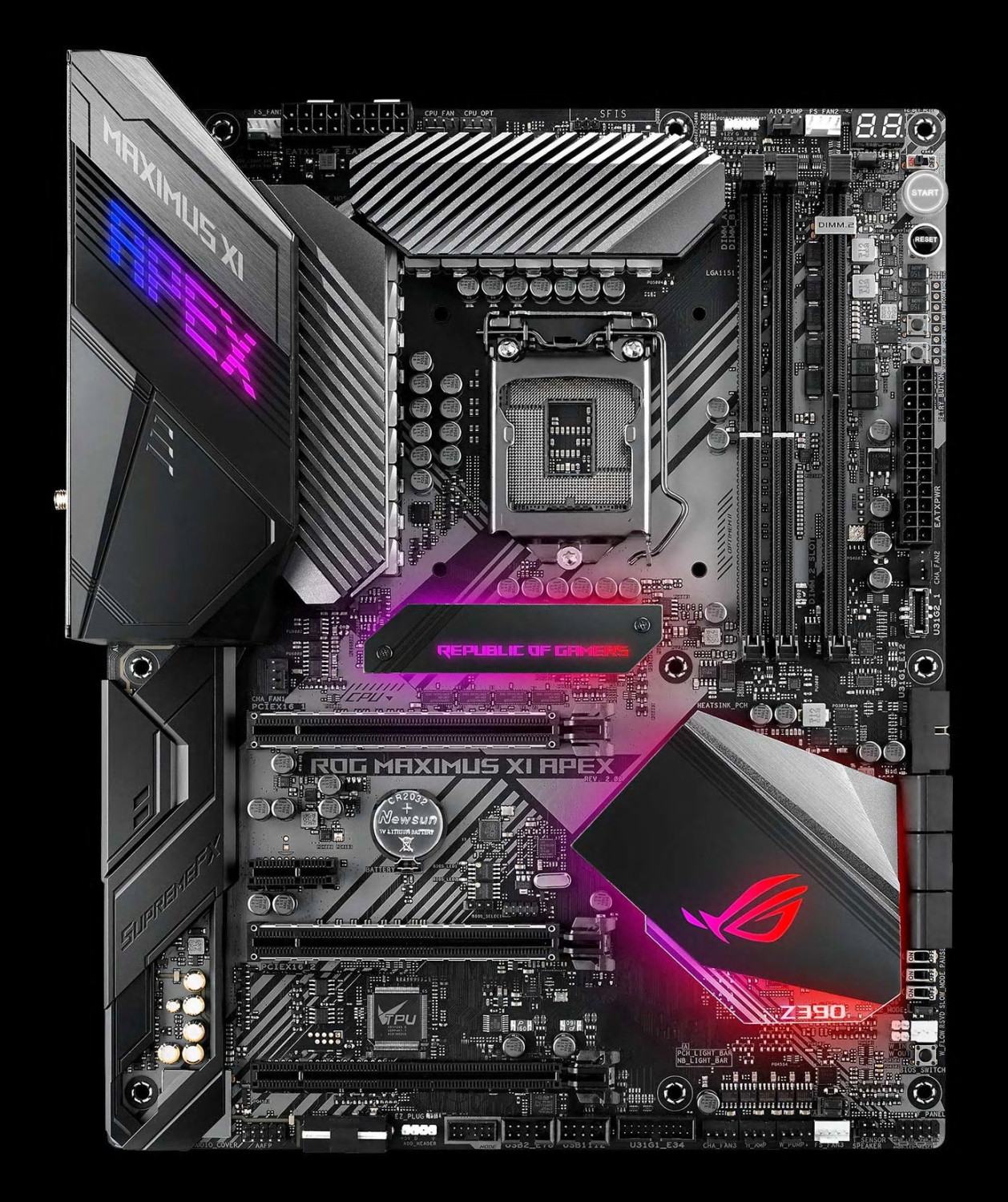

[Sammelthread] ASUS ROG Maximus XI Apex (90MB0XV0-M0EAY0)

Reviews


Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allows higher voltages without LN2 switch)
  • 0033 (early OC BIOS)

Dancops ApeXI Guide (Samsung 8Gbit B-Die SR/A2): ROG Maximus XI APEX - NEW BIOS PROFILES small guide @ HWBOT Community Forums

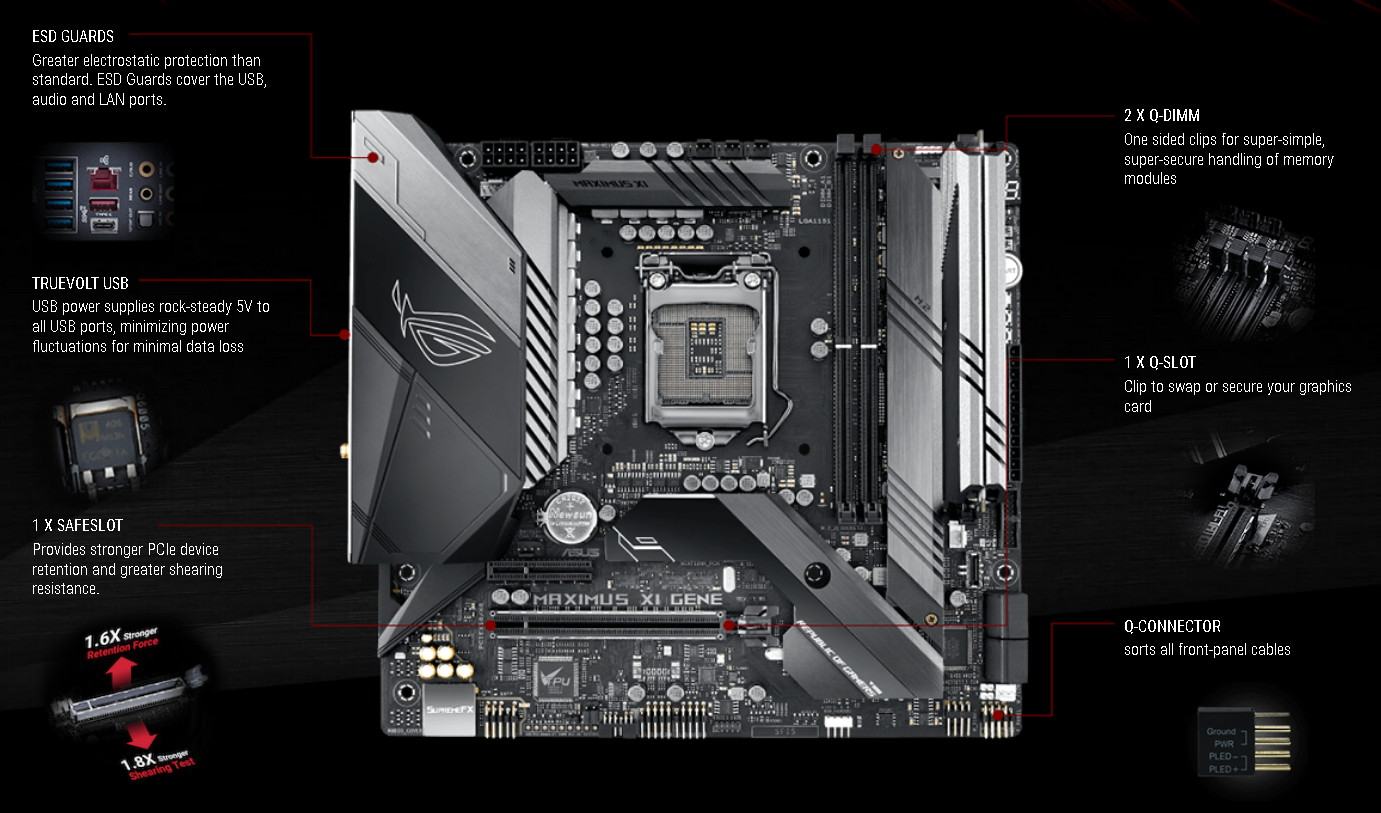

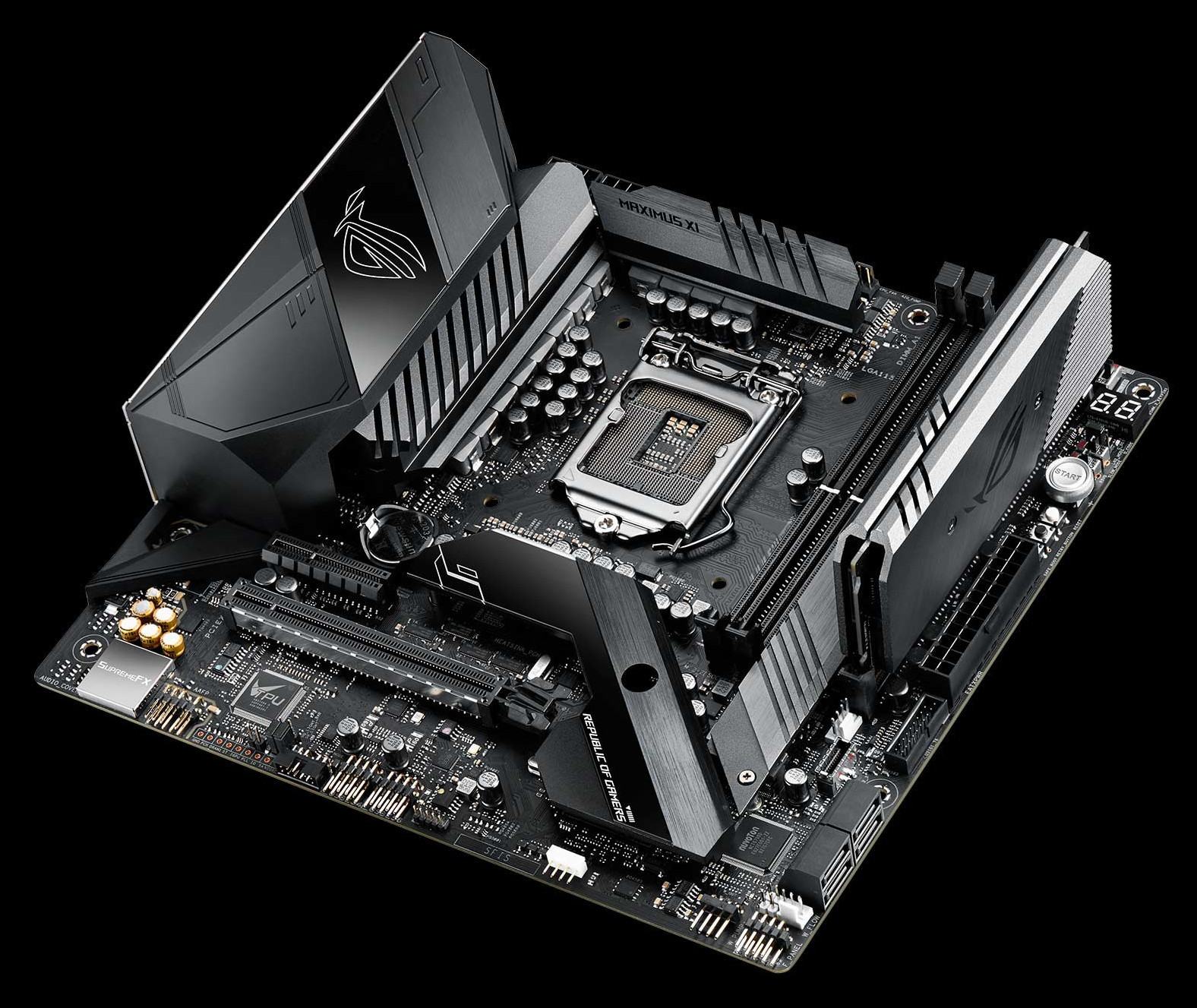

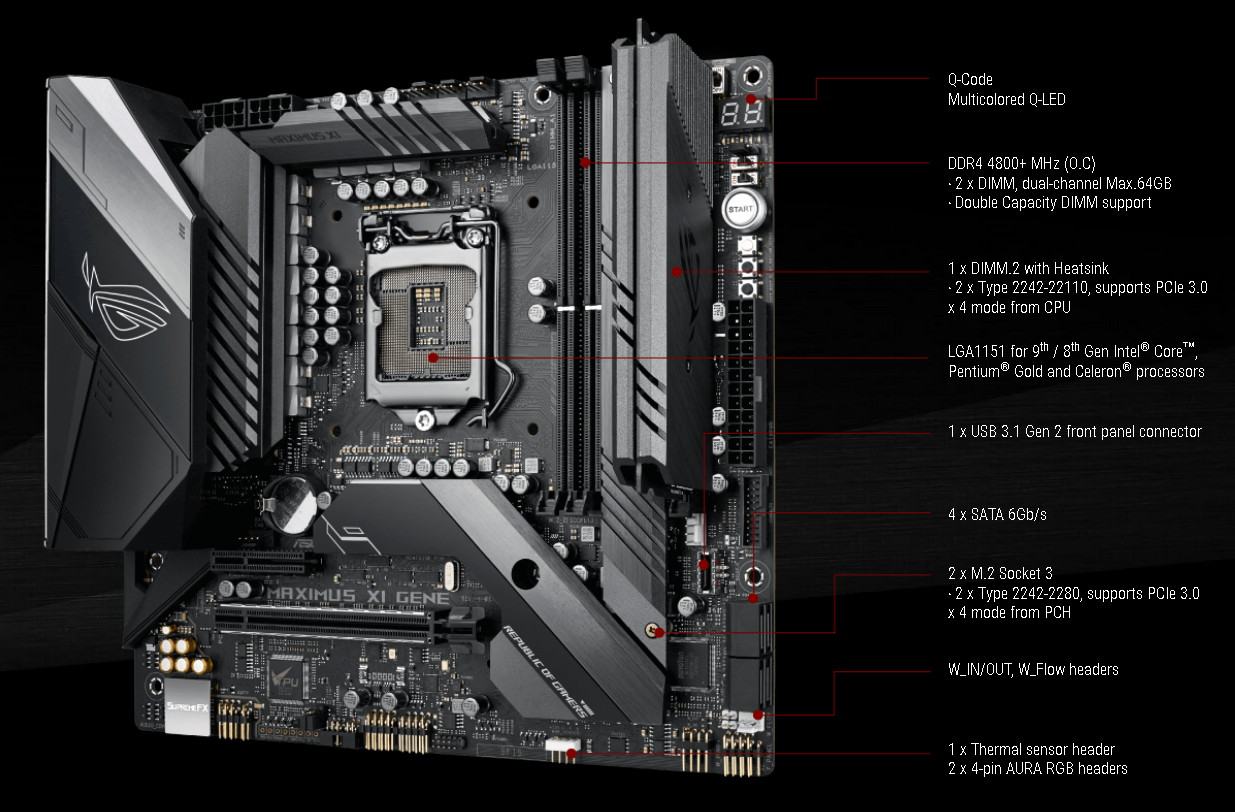

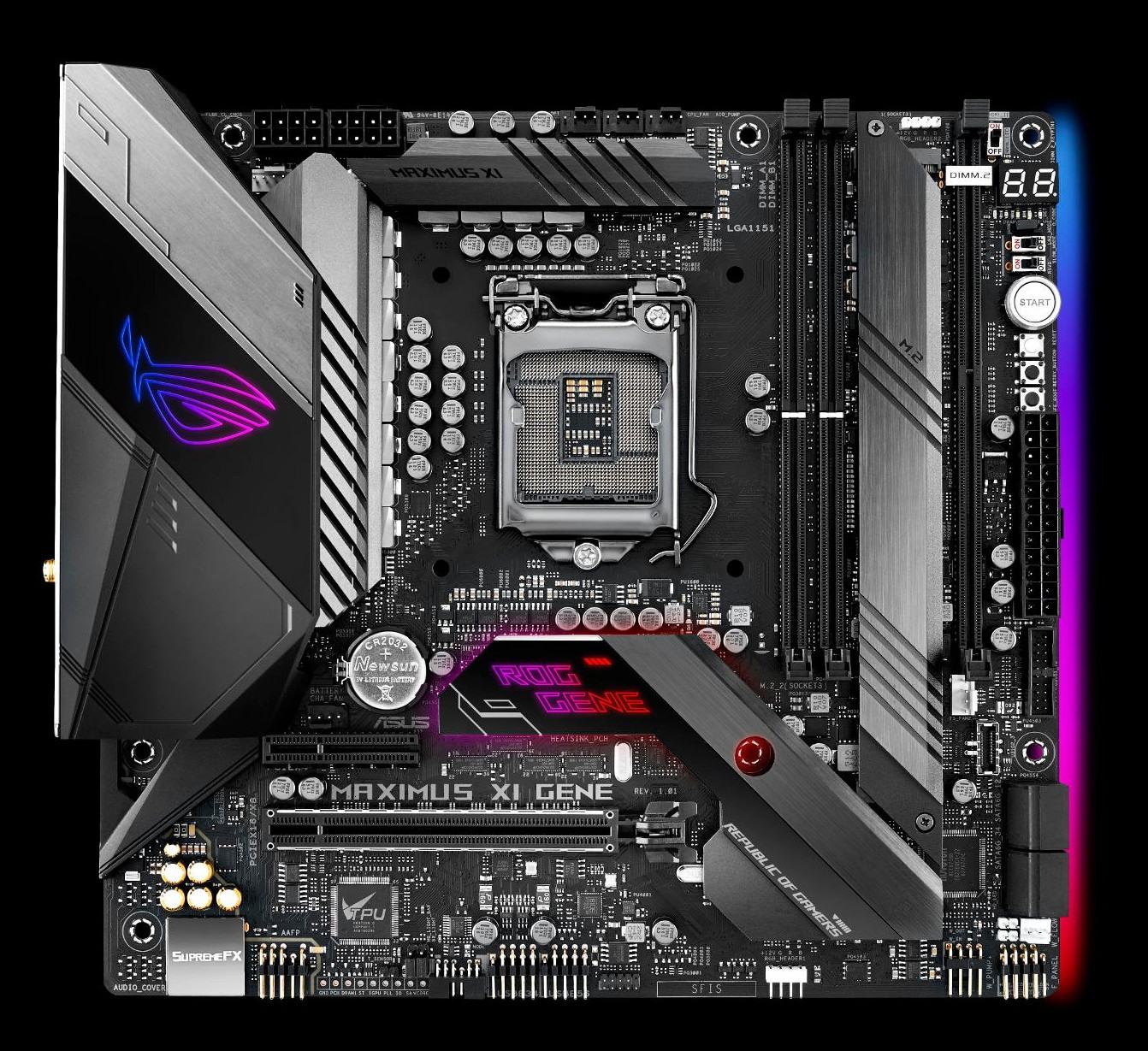

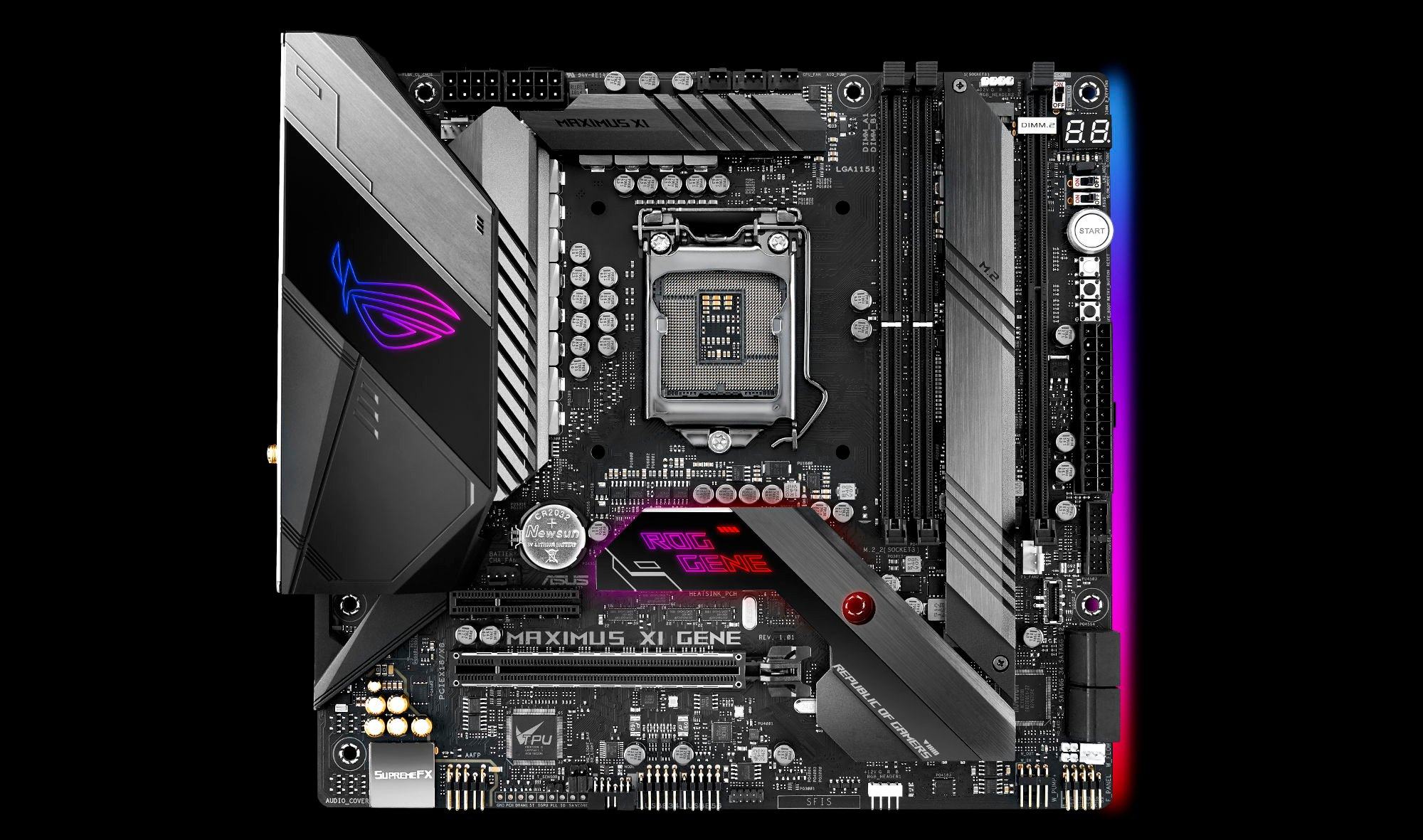

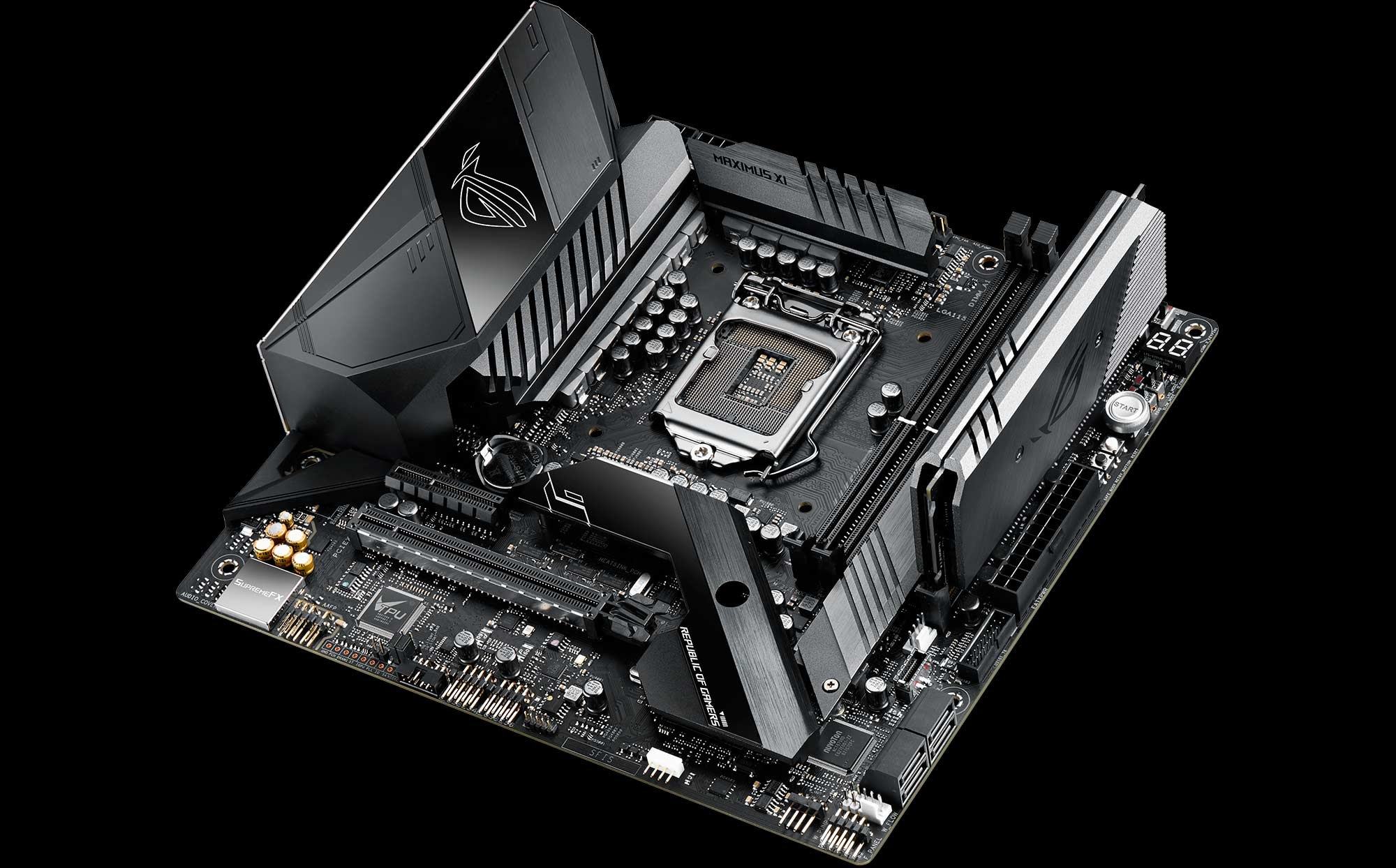

M11G_01.jpg M11G_02.jpg M11G_03.jpg M11G_3D.jpg M11G_2D.jpg M11G_BP.jpg M11G_BP2.jpg M11G_3D500.jpg M11G_2D2.jpg M11G_2D500.jpg M11G_3D2.jpg ASUS ROG Maximus XI Gene QVL.png

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

AG1M

Active member
Mitglied seit
19.04.2012
Beiträge
3.577
Das ist mal richtiges Mainboard :love: leider ein paar cm zu breit für mein Gehäuse, muss ich mal genau ausmessen - könnte noch schwach werden. :)


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Die Spezifikationen und Abmessungen (24,4cm x 22,6cm) ergänze im nächsten Update. Aus dem Handbuch lassen sie sich leider nicht C+P.


Low

Active member
Mitglied seit
02.07.2002
Beiträge
2.624
Ort
Bonn
CPU-Z und HWINFO können die Vcore nicht auslesen. Die Ai Suite kann es. Zweites Board erkennt auch bei neuer Windows Installation den Vcore nicht richtig.

Die eigentlichen Neuerungen sind doch Armoury Crate (läuft nicht mit älteren Windows Versionen) und das Einmessen der Kühlleistung, das dann durch die Umrechnung der VID zu einer OC Vorhersage führt. i9-9900K einfach ans Limit bringen | ASUS MAXIMUS XI Overclocking Anleitung - YouTube
Die Funktion des Einmessens gibt es in ähnlicher Form auch in der Asus AI Suite.


Gskill Tridentz F4-4400C19D-16GTZKK wird erkannt. Andere Mainboards setzen den BCLK bei dem Kit hoch und dann läuft es auch mit 100 mhz nicht.

DIMM.2 reduziert wohl den PCI-E x16 auf x8: ROG z390 Gene XI DIMM.2 question.

Bluetooth wollte nicht laufen, selbst mit dem Asus Download Treiber. Die Lösung war der Download direkt von Intel (ca. 15mb). Download Intel® Wireless Bluetooth® für Windows® 10

USB 3.1 Gen2 ist mit der Samsung T5 nicht schneller :(


Intern gibt es einen Node Anschluss für die Thor Netzteilserie.

Die Verkleidung auf den VRMs kann man abschrauben (3 Schrauben) und die LEDs abziehen, aber die Blende selber ist fest.

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
CPU-Z und HWINFO können die Vcore nicht auslesen.
HWInfo64 v5.91-3555 sollte es eigentlich können laut Changelog. SVID ist aktiviert?

Edit: Hab mir gerade mal ein paar Screenshots bei HWBOT angesehen und da sieht es auf einigen ganz so aus als würde CPU-Z 1.86 die Vcore richtig anzeigen.

Zweites Board erkennt auch bei neuer Windows Installation den Vcore nicht richtig.
Im UEFI?

Gskill Tridentz F4-4400C19D-16GTZKK wird erkannt.
und läuft auch einwandfrei?

DIMM.2 reduziert wohl den PCI-E x16 auf x8
Ist richtig und war beim Apex auch schon so. Das Gene hat aber noch zwei weitere M2, die an der PCH hängen. Man hat also die Wahl.

Bluetooth wollte nicht laufen, selbst mit dem Asus Download Treiber. Die Lösung war der Download direkt von Intel (ca. 15mb). Download Intel® Wireless Bluetooth® für Windows® 10
Baue ich gleich in die FAQ ein.

Die Verkleidung auf den VRMs kann man abschrauben (3 Schrauben) und die LEDs abziehen, aber die Blende selber ist fest.
Hast du evtl Bilder davon gemacht?

Zuletzt bearbeitet:

Naennon

AMD-Fanboy
Mitglied seit
14.04.2007
Beiträge
25.688
Ort
Euskirchen, NRW
das XI Hero hat das mit der VCore auch

CPU-Z und HwInfo lesen sie korrekt, AIDA einfach multipliziert mit 2


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum

Low

Active member
Mitglied seit
02.07.2002
Beiträge
2.624
Ort
Bonn
Gskill Tridentz F4-4400C19D-16GTZKK läuft einwandfrei mit XMP1 den ganzen Tag durch Benchmarks und Memtests durch. COLD Boot klappt auch.


Wenn ich XMP lade, dann läuft er nach mehrmaligen Reboots nicht und meint ich müsse nach dem Memtest ins Bios und die Werte speichern, aber da setzt er vDIMM von 1.4v (xmp) runter auf 1.35v, was nicht funktionieren kann. Also korrekterweise muss man dann das XMP laden, den Takt auf zB. 4000 Mhz stellen, neu starten und danach im Bios 4400Mhz einstellen.



Neues Bios Version 0602

ROG MAXIMUS XI GENE BIOS & FIRMWARE | Motherboards | ASUS Global

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Wenn ich XMP lade, dann läuft er nach mehrmaligen Reboots nicht und meint ich müsse nach dem Memtest ins Bios und die Werte speichern...
Vermutlich hat sich das Training dann verschluckt. Dann setz die funktionierenden Subtimings manuell => weniger was beim Training während des POST schiefgehen kann.


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum

Painkilleraxel

Active member
Mitglied seit
11.05.2017
Beiträge
1.108
Ort
Sylt
Moin, habe mir diesen Ram zu dem Board geholt: Memory D4 4000 32GB C19 GSkill TriZ K2
da dieser User: eS#|vs. diesen Ram schon in Benutzung hat.
Werde berichten wie der läuft.
Bin auch gespannt auf das Board. :)

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Ist das die Bezeichnung aus irgendeinem Shop? Damit kann ich nicht viel anfangen leider, die DDR4 Modellnummern beginnen bei G.SKILL mit F4-...

Grundsätzlich sollte das Gene aber alles fressen, was du ihm auftischst :d


Noch ein Review: ASUS ROG Maximus XI Gene @ Expreview


Painkilleraxel

Active member
Mitglied seit
11.05.2017
Beiträge
1.108
Ort
Sylt
Zuletzt bearbeitet:

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Woher sollen die Lanes sonst kommen?

Das war aber schon immer das Problem der Mainstream Plattform und ein dicker PLX ist eben auch nicht immer die bessere Lösung.


fetzer

Member
Mitglied seit
12.11.2001
Beiträge
84
Ort
Duisburg
Hab das Gene jetzt 2 Wochen, mit 8700k und bin total zufrieden. Zwei Kerne mehr und dank Bennys LM-Kur trotzdem schön kühl.
Ram hab ich

Vendor | Part no. | Frequency | Capacity | SS/DS | Voltage | Timing | Dual Channel
GSKILL | F4-3600C17Q-16GTZ | 3600 | 8GBx2 | SS | 1.365 | 17-18-18-38 | V

drauf.


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Ich glaube bei der Modellnummer passt was nicht, denn F4-3600C17Q-16GTZ wäre ein 4x4GB Kit. Sind doch bestimmt F4-3600C17D-16GTZ?


Edit: Mag jemand BIOS Screenshots hochladen für den Startbeitrag?

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Danke, hab alles eingebaut :bigok:


webwilli

Everybody lies...
Mitglied seit
02.12.2001
Beiträge
24.568
Ort
Schwabenländle...
"Normale" Nutzer sollten immer das "normale" Bios von Asus nehmen.

00xx-Versonen sind IMO spezielle Version für Übertakter. Können besser sein, müssen sie aber nicht.


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Ist den diese Biose das gleiche: ROG-MAXIMUS-XI-GENE-ASUS-0043.CAP und ROG-MAXIMUS-XI-GENE-ASUS-0602.CAP?
Nein, siehe auch der Hinweis im Startbeitrag. Die XOC BIOSe sind allgemein nicht für den Normalbetrieb gedacht und sind speziell fürs benchen optimiert. Sie haben manchmal besondere ME Versionen um ältere Betriebssystem zu unterstützen oder bestimmte Performance Patches und sind vermutlich in der Regel auch nicht Spectre/Meltdown/Sidechannel-sicher.


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum

Painkilleraxel

Active member
Mitglied seit
11.05.2017
Beiträge
1.108
Ort
Sylt
Hallo u. Nabend.
Asus Gene ist drine mit dem oben genannten 4000er Ram.
Natürlich ist ein i9 9900K der moomentan all Core 5,1 Mhz bei Core Voltage 1,35 V bei LLC 4 unter Last dann 1,056 V läuft.
4000er Ram läuft im X.M.P 1 Modus. Das X.P.M 1 Profil muß,jetzt bei meinem 4000er, erst aktiviert werden im Bios.
Sonst klappt das starten ins Windows nicht,wenn man z.b 3600 einstellt und mehr nicht.
Ich empfehle jeden Neuling,so wie ich, für z.b. stabile 5 Ghz ,ein vorhandenes Bios 8auer User Profil zu laden und für weitere 3,4,5,... Einstellungen sich
dieses Video an zuschauen und die Einstellungen di er macht noch im Video zu übernehmen.
i9-9900K einfach ans Limit bringen | ROG MAXIMUS XI Overclocking Anleitung - YouTube
So hat man erstmal eine gute Basis und kann dann auf 5,1Ghz, 5,2Ghz....... gehen mit steigender VCore.
Meine Temp. sind Super,finde ich, bei 5,1 Ghz- 1,35v - LLC 4 - Non AVX -
1h Prime95 - 62° Grad bis 65° Grad höher gehts nicht bei diesen Einstellungen.
Normal Betrieb 34° Grad.
Da ich von MSI komme muss ich mich erstmal durchs ASUS Bios finden. :)
Das GENE ist ein Geiles Board- Hammer.
Das Tool "Asus Turbo V Core" kann ich empfehlen zum Spannung,Takt und Speicher Erhöhung im Windows-betrieb.



:)
Auch die Neue Overclocking Messung/Bewertung des CPU und Kühlung, ist eine feine Sache.
Das einzige Negative an diesem Board sind die M.2 Plätze.
Man kann ja 2 x M.2 neben dem Ram senkrecht übereinander einbauen,wo dann eine Kühlerplatte mit Pads versehen drüber kommt.
Legt man dort im Betrieb mal die Finger dran,kann man es fast schon nicht aushalten,soo heiss ist diese Kühlerplatte.
Also enorm Warm,schon heiss wird das da. Dort einen Wasserkühler obendrauf wäre die beste Lösung.
Laut HWMonitor 54° Grad die M.2 .

Zuletzt bearbeitet:

Jaimewolf3060

Active member
Mitglied seit
11.09.2007
Beiträge
3.185
Gibt es überhaupt eine alternative im Bereich mATX?
Wie schaut es mit vergleichbaren Board bei ASRock aus?


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Ist bisher nichts vergleichbares verfügbar oder angekündigt. Das nächst Beste wäre wohl eines der ITX Modelle oder in ATX das Apex/Dark...


Painkilleraxel

Active member
Mitglied seit
11.05.2017
Beiträge
1.108
Ort
Sylt
Hallo,Mesch ist das den Richtig so,meine 2 M.2 a 1T werden verdammt warm,trotz des Gene Kühlerplattenabdeckung.



Also 77° Grad ist doch viel zu viel.....


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
35.070
Ort
Nehr'esham
System
Desktop System
Endlos-Baustelle
Details zu meinem Desktop
Prozessor
9900K, 4790K, 3770K, QX6700, A10-8750/5800K/5750M/4600M, A8-3870K, A6-3670K, R-464L
Mainboard
M11G, Z97XSOCF, Z77XUP5TH, Z77CROWNU1D, BlackOps, IX48GT3, F2A88XUP4, F2A85XUP4, A75UD4H, F1A75FS1r2
Kühler
HR-22, Silver Arrow IB-E, TRUE Black, Mega Shadow, Orochi
Speicher
G.SKILL, Corsair, Mushkin & Co
Display
5K, 4K, 2K
Netzteil
80plus Platinum
Habe auf meinem Apex nie solche Temperaturen gesehen, hatte aber auch keine 1TB EVOs in Benutzung.

Ist da nichts in der Nähe, was für etwas Luftstrom sorgt?
Wie gut ist der Kontakt vom Kühler mit den SSDs?

Oben Unten
