ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
@Iceman19
Du hast das sicher schon gemacht aber neuste Firmware von der 990 PRO SSD drauf? (Firmware: 4B2QJXD7) Ist sehr wichtig diese Firmware Update!

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
So nach langer Zeit der Abstinenz, ein Lebenszeichen von mir.

Eine kurze Frage zum Board. Kann man das AI Tuning verwenden um schnell herauszufinden welcher von zwei CPUs die bessere ist?

Ich möchte meinen 7950x3d der ersten Stunde gegen einen ganz frisch gekauften testen.
Kann man davon ausgehen das "Neu ist immer besser" gilt?

Definiere besser..
UV, Max Boost, Temperaturen, RAM asynchron?

UV und max boost.
Temperaturen sind mit mit der wakü egal und ram async hab ich mich bisher nicht beschäftigt

ASUS ROG CROSSHAIR X670E Series Beta Bios 2307

Add cTDP to 105W item for 9600X/9700X


Zuletzt bearbeitet:

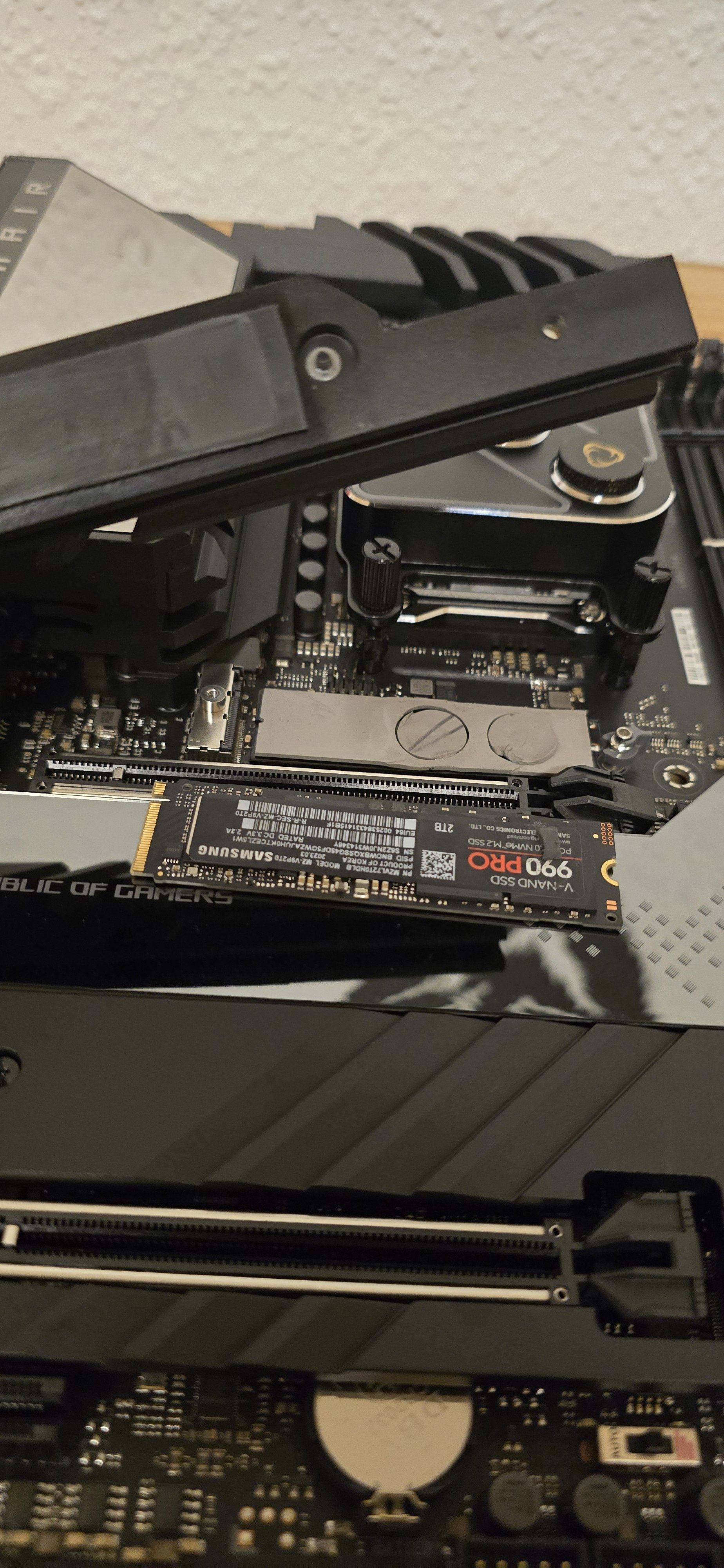

Hi Leute Kurze Frage mir ist grade beim Umbau aufgefallen das meine M2 krumm war, kann mir einer Sagen warum ?

Und wie baue ich die Ordnungsgemäß ins Hero ein ist die 990 Pro und vor alle war der erste Slot eigentlich Richtig lese immer was davon Lanes werden geklaut usw.

Habe nur eine 990 Pro und die RTX 4090 sonst keine weiteren außer ne SSD am SATA Port.

Aber warum biegt die durch Also so in der Mitte wenn ich den oberen Kühlkörper handfest anziehe ?

Weiß das einer vielen dank für eure Zeit


Anhänge

  • 20240906_214005.jpg
    810,1 KB · Aufrufe: 83
Zuletzt bearbeitet:
Aber warum biegt die durch Also so in der Mitte wenn ich den oberen Kühlkörper handfest anziehe ?

Weiß das einer vielen dank für eure Zeit
Wenn die Festplatte die Speicherchips nur auf einer Seite hat (und dadurch duenner als andere Modelle ist) kann es sein, dass der Kuehlkoerper die Platte ein bisschen durchbiegt. Deshalb liegt beim X670e Hero auch son kleiner Aufkleber dabei um einseitig bestueckte NVMEs auf die gleiche Dicke zu bringen.

Hi
ich habe 4 Samsung M.2 2 X 990 und zwei 2 X 980 verbaut. Die 990er sind in Sockel 1 und 2 und die 980er sind in Sockel 3 und 4. Bios ist 2204 und im Moment läuft alles wie es soll, keine spürbaren Probleme.
Gerade auf 2308 gewechselt, problemlos bisher.

Zuletzt bearbeitet:
habe jetzt die 2 Gummi Noppen drunter gemacht, der Aufkleber passte nur bei den Anderen Slots quasi die Gen 4 Slots, bei den Gen5 Slots waren kleine Kerben/Löcher wo die Gumminoppen eingeklickt werden.

ASUS Beta Bios 2401 für X670E Series mit AGESA 1.2.0.2

1) Update AGESA to ComboAM5 1202
2) Improve system performance


Läuft bei mir ohne Probleme.

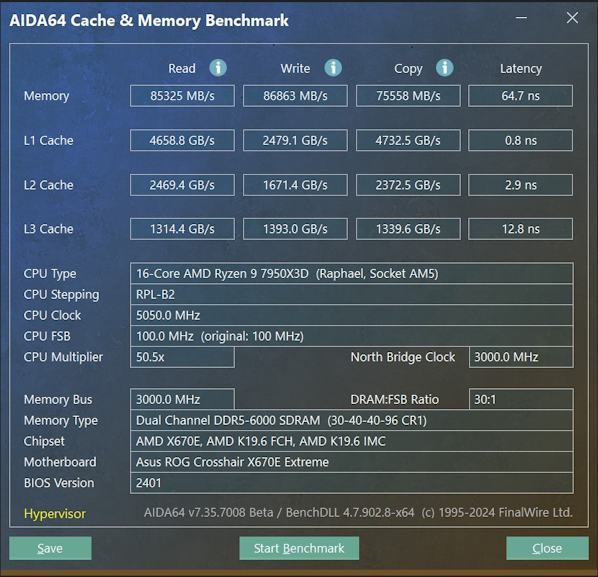

Screenshot 2024-09-13 080040.jpg

Zuletzt bearbeitet:
@lordberti
Schalt mal HV aus (Hypervisor) fall´s Du das nicht braucht. Dann bekommst Du bessere Werte sicher ;)

Das weiß ich, aber ich brauche es. Mein PC ist auch so gut wie 24 Stunden am Tag an. OK außer Nachts naja fast.

Grüße, mein letztes BIOS Update ist die Version 2005, März oder April. Hat sich seitdem was getan um ein Update zu rechtfertigen?

ASUS Beta Bios 2401 für X670E Series mit AGESA 1.2.0.2



Braucht im Gegensatz zu 2307 auf dem Gene mit 7800X3D 1 Watt mehr und verschlechtert CO +1 im OC Bereich.

2401 läuft auf meinem Extreme überhaupt nicht gut.
Sobald irgendein EXPO Profil aktiviert ist oder der RAM generell nicht mit default settings läuft, ist das System komplett instabil und POST errors.
2308 läuft komplett ohne Probleme

Und ich dachte ich bilde es mir ein

Habe jetzt ein Gigabyte 670E Aorus Pro Board verbaut, das bootet innerhalb Sekunden zum Windows Ladeschirm. Mit einem 7950x3d und 64gb.

Mein Gene braucht auch mit den zwei settings(Name entfallen) enabled dagegen richtig lange. Ohne setzen dieser beiden Attribute bin ich bei Code 15 ca. 50sek.

Ist das immer noch normal oder muss ich mich da mal mim Support auseinander setzen?

Hat von euch jemand Erfahrung mit dem pcie x1 Slot in Kombination mit einer 10Gb Netzwerkkarte wie dieser hier oder hier gemacht?

Habe Erstere eingebaut, aber kriege keine stabile Verbindung hin. Das ganze wird von blue screens, knacken im usb sound und staendigem Ruckeln des Systems begleitet.

Beim hochfahren bleibt das Board ne Minute bei Q Code 96 haengen: "PCI Bus Assign Resources"

Jemand ne Idee?

Bei der ersten Karte steht PCIEx2 dabei und bei der zweiten Karte steht physikalisch PCIEx4. Das passt wohl nicht so ganz zu dem x1 slot auf dem Board. Es ist echt ein Kreuz mit den wenigen PCIE slots auf AM5. Komme von nem Threadripper 2950x und hab auch echt Probleme mit den wenigen PCIE lanes/wenigen physikalischen slots auf dem Board.

Ja gut beobachtet. Bei der Karte von OWC steht aber:

PCIe Bus Interface​

  • PCI Express 4.0 x2 (using a PCIe 2.0/3.0 slot) or x1 (using a PCIe 4.0 slot)

Da die Karten augenscheinlich gleich sind habe ich gedacht es wuerde auch mit der Karte von Startech funktionieren. Habe mir jetzt die Karte von OWC bestellt um diese zu testen...


Edit:

Folgendes statement von einem User aus einem anderen Forum habe ich gefunden:

"Yes, I have the OWC card. It’s physically x4 in terms of its size, but works very well here in a x1 slot that is open at its back."

"I tried both in my PCIe 4.0 x1 slot, and only the OWC yielded full 10 GBit speeds... iPerf: [SUM] 0.0-10.2 sec 11.0 GBytes 9.29 Gbits/sec"

Zuletzt bearbeitet:
Ja gut beobachtet. Bei der Karte von OWC steht aber:

PCIe Bus Interface​

  • PCI Express 4.0 x2 (using a PCIe 2.0/3.0 slot) or x1 (using a PCIe 4.0 slot)
Bei OWC steht aber auch:
  • Compatible with PCIe x4 slots or large
Beitrag automatisch zusammengeführt:

Ah, deinen edit zu spaet gesehen. Bitte gerne mal Rueckmeldung geben obs dann mit der OWC bei dir geht. Wuerde mich sehr interessieren!

Kleines Update. Es lag am Raiser Kabel. Steckt man die Karte direkt in den x1 Slot funktioniert sie tadellos als pcie 4.0 x1 Karte. Habe eine 60 GB test datei auf mein NAS kopiert mit 1,1 GB pro Sekunde. Die maximale Bandbreite wird also auch erreicht.

Ach schwer zu erklaeren... hatte eins dieser vertical gpu mount kits drin fuer die GPU damit lies sich dann nichts an Erweiterungskarten regulaer einbauen. Sah wirklich klasse aus aber was solls.
