Inhaltsverzeichnis

Vorwort | Die Plattform | Die Chipsätze | Die Mainboards (nach Hersteller sortiert) | Ergänzende Informationen hier im Forum | Anhang: Weiterführende Links & Hinweise​

---

Vorwort

Hier dürfen News und Produkte diskutieret, Informationen erfragt und zusammengetragen, technische Fragen gestellt und schließlich auch Erfahrungen mit dem eigenen System ausgetauscht werden. Der Umfang des Threads hängt von eurer Beteiligung ab und eure Unterstützung beim Sammeln von Informationen zur Vervollständigung der Übersicht ist ausdrücklich erbeten.

Was nicht in diesen Thread gehört

• allgemeines AMD vs Intel Gebashe
• AMD vs Nvidia Gebashe und Grafikkarten Diskussionen im allgemeinen
• generelle Kaufberatungen für Zusammenstellungen, dafür gibt es das


  PC-Zusammenstellungs- und Aufrüstungs-Forum​

Wer sich nicht an diese einfachen drei Regeln hält, wird aus dem Thread verbannt.​

---

Die Plattform

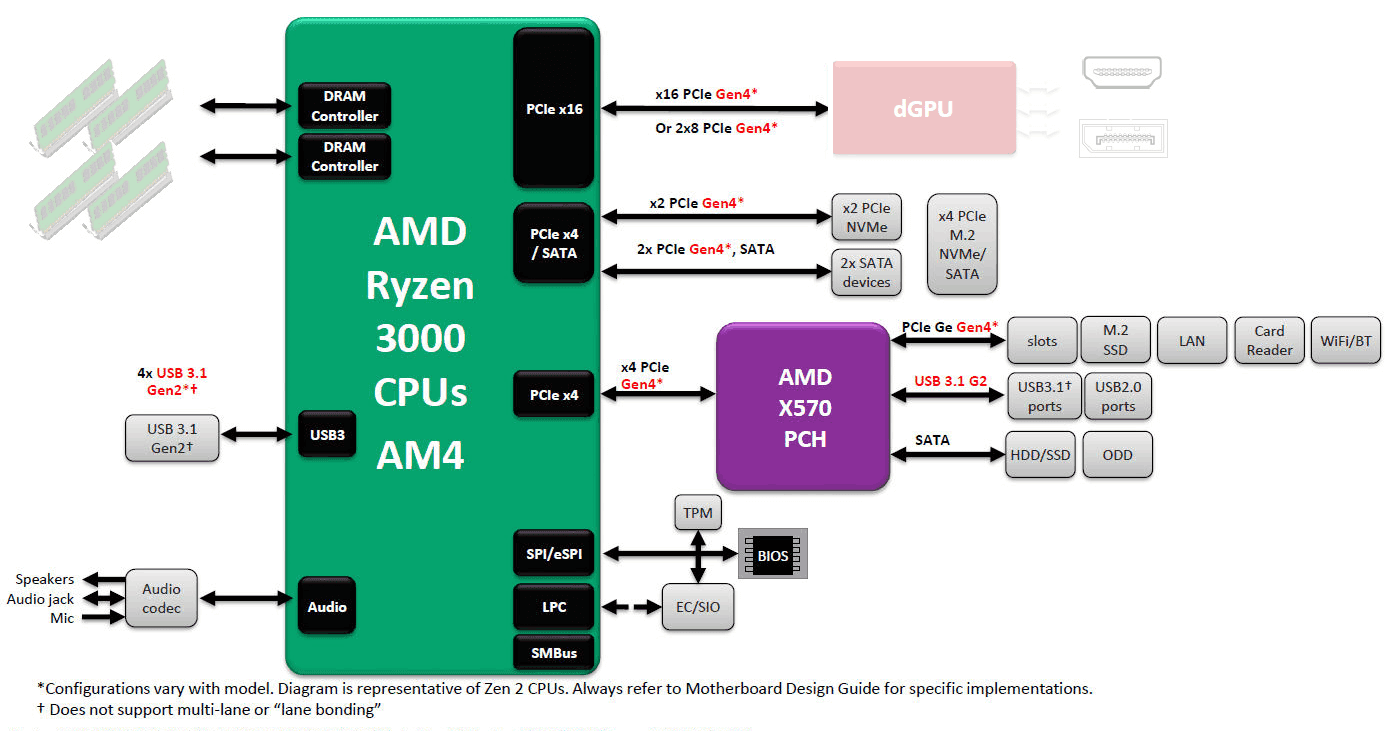

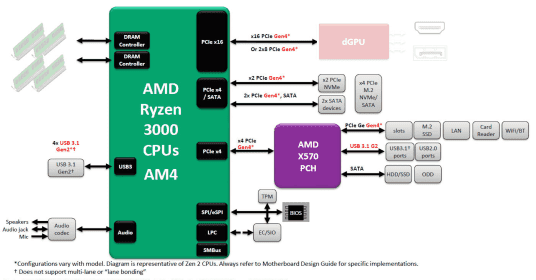

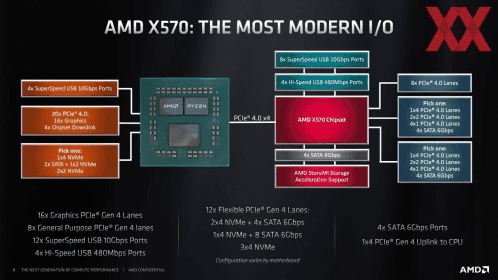

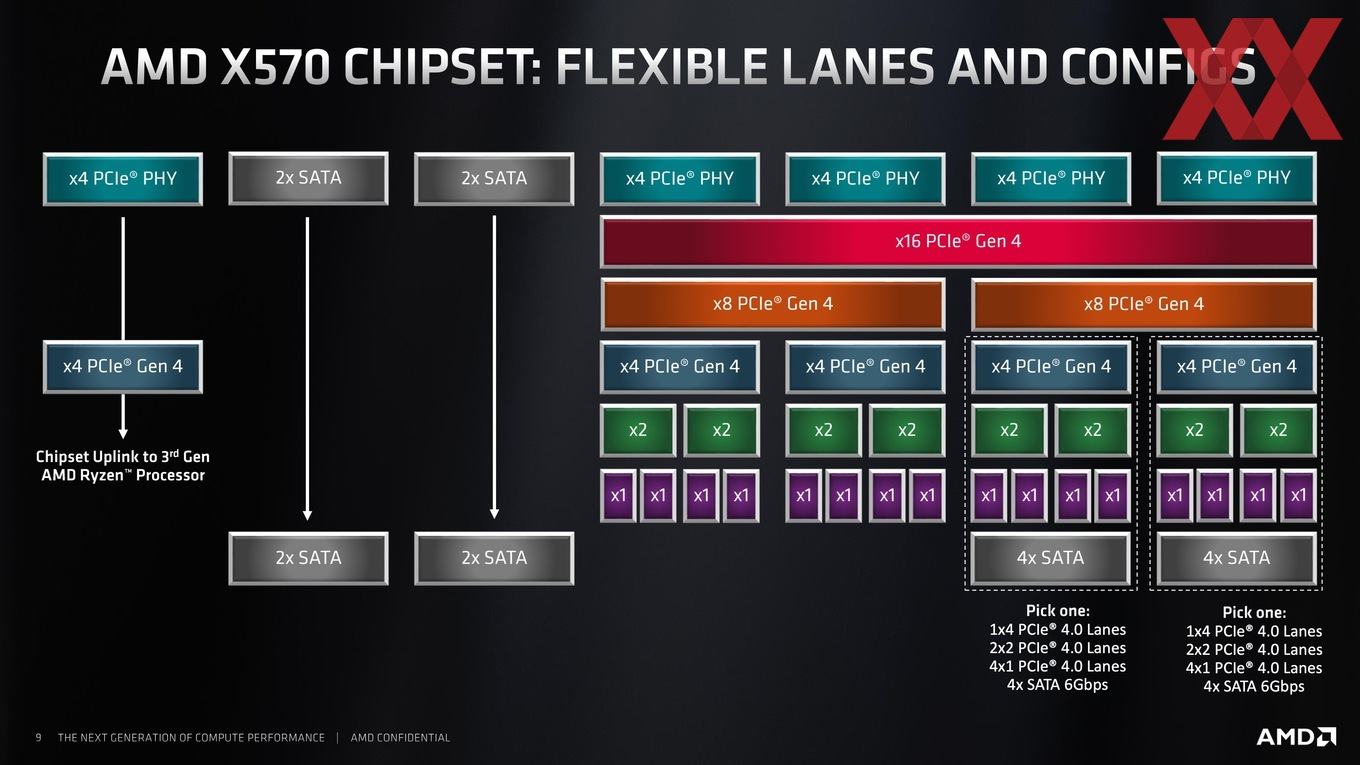

Schema der Plattform (Block Diagram)

Die Prozessoren: Ryzen 3000 Series

	CPU​	CPU​	APU​	APU​
Arch	Zen2	Zen2	Zen+	Zen2
Codename	Matisse	Matisse Refresh	Picasso	Renoir
Release Date	7. Juli 2019 September 2019 (3950X)	7. Juli 2020	Q3/2019	Q3/2020
Fertigung	7nm (12nm integrated IO-Die)	7nm (12nm integrated IO-Die)	12nm (12LP) Globalfoundries
Kerne/Threads (max)	R5: 6/12 R7: 8/16 R9: 12/24 R9 3950X: 16/32 (max)	R5: 6/12 R7: 8/16 R9: 12/24	R3: 4/4 R5: 4/8 (max)	R3: 4/8 R5: 6/12 (max) R7: 8/16 (max)
Cache (max)	bis zu 6MB (L2) bis zu 64MB (L3)	bis zu 6MB (L2) bis zu 64MB (L3)	2MB (L2) 4MB (L3)	2MB (L2) 8MB (L3)
Graphics	-	-	R3: Vega (8CU) R5: Vega7	R3: Vega6 R5: Vega7 R7: Vega8
PCIe Lanes	16+4+4 Gen4 (davon 4 für Anbindung des FCH)	16+4+4 Gen4 (davon 4 für Anbindung des FCH)	8+4+4 Gen3 (davon 4 für Anbindung des FCH)
Storage	2x SATA 6Gb/s	2x SATA 6Gb/s	2x SATA 6Gb/s
USB	bis zu 4x USB 3.2 Gen2	bis zu 4x USB 3.2 Gen2	bis zu 4x USB 3.2 Gen2
Heatspreader	Soldered	Soldered	3400G: Metal TIM
TDP	65W / 105W	95W / 105W	35W/65W	35/65W

AMD Ryzen 3000 - Matisse - Specs & Launch Coverage

Spoiler

AMD Ryzen 3000 - Matisse (Zen 2)
	Cores/Threads	Base/Boost Takt	L3/L2 Cache	PCIe 4.0	DDR4	TDP	Price (SEP)
Ryzen 9 3950X	16/32	3.5 / 4.7 GHz	64MB / 6MB	16+4+4	DDR4-3200	105W	$749 [PV]
Ryzen 9 3900X	12/24	3.8 / 4.6 GHz	64MB / 6MB	16+4+4	DDR4-3200	105W	$499 [PV]
Ryzen 9 3900	12/24	3.1 / 4.3 GHz	64MB / 6MB	16+4+4	DDR4-3200	65W	PV
Ryzen 7 3800X	8/16	3.9 / 4.5 GHz	32MB / 4MB	16+4+4	DDR4-3200	105W	$399 [PV]
Ryzen 7 3700X	8/16	3.6 / 4.4 GHz	32MB / 4MB	16+4+4	DDR4-3200	65W	$329 [PV]
Ryzen 7 Pro 3700	8/16	3.6 / 4.4 GHz	32MB / 4MB	16+4+4	DDR4-3200	65W	PV
Ryzen 5 3600X	6/12	3.8 / 4.4 GHz	32MB / 3MB	16+4+4	DDR4-3200	95W	$249 [PV]
Ryzen 5 3600	6/12	3.6 / 4.2 GHz	32MB / 3MB	16+4+4	DDR4-3200	65W	$199 [PV]
Ryzen 5 Pro 3600	6/12	3.6 / 4.2 GHz	32MB / 3MB	16+4+4	DDR4-3200	65W

• AMDs Ryzen 7 3700X und Ryzen 9 3900X im Test - Hardwareluxx
• AMD Ryzen 9 3950X @ Golem.de
• AMD Ryzen 9 3950X @ ComputerBase
• AMD Ryzen 9 3950X @ PCGH
• AMD Ryzen 9 3950X @ Hardware Info
• AMD Ryzen 9 3950X @ AnandTech
• AMD Ryzen 9 3950X @ Forbes
• AMD Ryzen 9 3950X @ HotHardware
• AMD Ryzen 9 3950X @ HEXUS.net
• AMD Ryzen 9 3950X @ Tom's Hardware
• AMD Ryzen 9 3950X @ Guru3d
• AMD Ryzen 9 3950X @ Tweaktown
• AMD Ryzen 9 3950X @ TechSpot
• AMD Ryzen 9 3950X @ KitGuru
• AMD Ryzen 9 3950X @ ExtremeTech
• AMD Ryzen 9 3950X @ geeknetic.es
• AMD Ryzen 9 3950X @ Legit Reviews
• AMD Ryzen 9 3950X @ Techgage
• AMD Ryzen 9 3950X @ Cowcotland
• AMD Ryzen 9 3950X @ Expreview
• AMD Ryzen 9 3950X @ XFastest
• AMD Ryzen 9 3950X @ Hermitage Akhihabara
• AMD Ryzen 9 3950X @ Sweclockers
• AMD Ryzen 9 3950X @ Hardware Upgrade
• AMD Ryzen 9 3950X @ Benchmark.pl
• AMD Ryzen 9 3950X @ PCWorld
• AMD Ryzen 9 3950X @ PC Ekspert
• AMD Ryzen 9 3950X @ pclab.pl
• AMD Ryzen 9 3950X @ 3dnews.ru
• AMD Ryzen 9 3950X @ Coolaler
• AMD Ryzen 9 3950X @ Adrenaline
• AMD Ryzen 9 3950X @ Quasarzone
• AMD Ryzen 9 3950X @ WASD
• AMD Ryzen 9 3950X @ io-tech.fi
• AMD Ryzen 9 3950X vs Intel Core i9-9960X @ PurePC.pl
• AMD Ryzen 9 3950X vs Intel Core i9 10980XE @ lab501
• AMD Ryzen 9 3950X vs Core i9-9900KS @ Le comptoir du hardware
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ bjorn3d
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ eteknix
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Darktech
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Techspot
• AMD Ryzen 9 3900X & Ryzen 7 3700X & Ryzen 5 3600X @ Cowcotland
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Modders-Inc
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Tweaktown
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Overclockers
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Techgage
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ PC Ekspert - Hardware EZine
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ KitGuru
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Hot Hardware
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Guru3d
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Hexus
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ PC Perspective
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Chiphell
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Tech Report
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Lab501
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ computerbase
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Planet3dnow
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ LanOC
• AMD Ryzen 9 3900X & Ryzen 7 3700X Linux Performance @ Phoronix
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ THG
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Benchmark.pl
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ hwbox.gr
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ PCLab.pl
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Sweclockers
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ WASD.ro
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Expreview
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ AnandTech
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ 4gamer.net
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Tweakers.net
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Hardware.info
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Golem
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ MadBoxPC
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Toms Hardware (de)
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Le Comptoir du Hardware
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Forbes
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ hwbattle
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Cowcotland
• AMD Ryzen 9 3900X & Ryzen 7 3700X auf X470 @ OC3D
• AMD Ryzen 9 3900X & Ryzen 7 3700X auf X470 @ Techpowerup
• AMD Ryzen 9 3900X 6 Ryzen 7 3700X @ AdoredTV
• AMD Ryzen 9 3900X & Ryzen 7 3700X @ Planet 3DNow!
• AMD Ryzen 9 3900X 6 Ryzen 7 3700X @ TweakPC
• AMD Ryzen 9 3900X 6 Ryzen 7 3700X @ PC Watch (impress.co.jp)
• AMD Ryzen 9 3900X @ Sweclockers
• AMD Ryzen 9 3900X @ 3DNews
• AMD Ryzen 9 3900X @ Overclockers.ru
• AMD Ryzen 9 3900X @ Vortez
• AMD Ryzen 9 3900X @ PurePC.pl
• AMD Ryzen 9 3900X @ Bit-Tech
• AMD Ryzen 9 3900X @ HKEPC
• AMD Ryzen 9 3900X @ Techpowerup
• AMD Ryzen 9 3900X @ Xanxogaming
• AMD Ryzen 9 3900X @ PC World
• AMD Ryzen 9 3900X @ Chip
• AMD Ryzen 9 3900X @ PCGamesN
• AMD Ryzen 9 3900X @ TheFPSreview
• AMD Ryzen 9 3900X @ ThinkComputers.org
• AMD Ryzen 9 3900X @ Hardware Cooking.fr
• AMD Ryzen 9 3900X vs Intel Core i9-9900K IPC Battle @ Legit Reviews
• AMD Ryzen 9 3900X [with ABBA Patch] vs Intel Core i9-9920X @ PC Tuning (tyden.cz)
• AMD Ryzen 9 3900X - Windows 10 vs. Ubuntu 18.04 LTS Performance @ Phoronix
• AMD Ryzen 9 3900X with SMT On vs. SMT Off @ TechSpot
• AMD Ryzen 9 3900X vs Intel Core i9-9900K IPC Shootout @ HotHardware
• AMD Ryzen 9 3900X vs Intel i9-9900K SMT on & SMT off @ TechPowerUp
• AMD Ryzen 9 3900X vs Intel Core i9-9900K - 36 Game Benchmarks @ TechSpot
• AMD Ryzen 9 3900X: Wraith Prism RGB Stock Cooler vs 360mm AIO Liquid Cooler @ TechSpot
• AMD Ryzen 7 3800X & 3700X @ Hermitage Akihabara
• AMD Ryzen 7 3800X @ Tom's Hardware
• AMD Ryzen 7 3800X & Ryzen 5 3600X @ ComputerBase
• AMD Ryzen 7 3800X @ Vortez
• AMD Ryzen 7 3800X @ OC3D Review
• AMD Ryzen 7 3800X @ Guru3d
• AMD Ryzen 7 3800X @ pctuning.tyden.cz
• AMD Ryzen 7 3800X PBO & All Core 4.4GHz @ Coolaler
• AMD Ryzen 7 3800X @ HEXUS.net
• AMD Ryzen 7 3800X & Ryzen 5 3600X @ MadboxPC
• AMD Ryzen 7 3800X @ Real Hardware Reviews
• AMD Ryzen 7 3700X @ The FPS Review
• AMD Ryzen 7 3700X @ Adrenaline
• AMD Ryzen 7 3700X @ Hardwarecooking.fr
• AMD Ryzen 7 3700X @ ThinkComputers.org
• AMD Ryzen 7 3700X @ pctuning.tyden.cz
• AMD Ryzen 7 3700X @ Vortez
• AMD Ryzen 7 3700X @ overclockers.ru
• AMD Ryzen 7 3700X @ Bit-Tech
• AMD Ryzen 7 3700X @ Chip
• AMD Ryzen 7 3700X @ PurePC.pl
• AMD Ryzen 7 3700X @ Techpowerup
• AMD Ryzen 7 3700X @ 3DNews
• AMD Ryzen 7 3700X @ ocinside.de
• AMD Ryzen 7 3700X - All Core 5GHz @ coolaler
• AMD Ryzen 7 3700X & RTX 2080 Ti NVLink vs GTX 1080 TI SLI @ Tweaktown
• AMD Ryzen 7 3700X & Ryzen 5 3600 @ GiggleHD
• AMD Ryzen 7 3700X @ ocinside.de
• AMD Ryzen 5 3600X & 3600 @ pclab.pl
• AMD Ryzen 5 3600X & 3600 @ WASD
• AMD Ryzen 5 3600X & 3600 @ IO-Tech.fi
• AMD Ryzen 5 3600X @ Guru3d
• AMD Ryzen 5 3600X @ HEXUS.net
• AMD Ryzen 5 3600X @ Coolaler
• AMD Ryzen 5 3600X @ Vortez
• AMD Ryzen 5 3600X @ Overclockers
• AMD Ryzen 5 3600X @ XFastest
• AMD Ryzen 5 3600X @ KitGuru
• AMD Ryzen 5 3600X, 3600 & 3400G @ lab501
• AMD Ryzen 5 3600X vs Ryzen 5 3600 @ TechSpot
• AMD Ryzen 5 3600X @ PC Ekspert
• AMD Ryzen 5 3600X @ ThinkComputers.org
• AMD Ryzen 5 3600X @ Real Hardware Reviews
• AMD Ryzen 5 3600X @ PC Perspective
• AMD Ryzen 5 3600 @ Tom's Hardware
• AMD Ryzen 5 3600 @ Cowcotland
• AMD Ryzen 5 3600 @ Guru3d
• AMD Ryzen 5 3600 @ PCGH
• AMD Ryzen 5 3600 @ TechPowerUp
• AMD Ryzen 5 3600 @ bit-tech.net
• AMD Ryzen 5 3600 @ pctuning.tyden.cz
• AMD Ryzen 5 3600 @ TechSpot
• AMD Ryzen 5 3600 @ IT Hardware (pl)
• AMD Ryzen 5 3600 @ El Chapuzas Informatico
• AMD Ryzen 5 3600 @ Adrenaline
• AMD Ryzen 5 3600 vs Intel Core I7-8700K & i5-9400F @ Adrenaline
• AMD Ryzen 3000 & X570, Round 2 @ Le comptoir du hardware
• [YT] AMD Ryzen 9 3950X @ Gamers Nexus
• [YT] AMD Ryzen 9 3950X @ Hardware Canucks
• [YT] AMD Ryzen 9 3950X @ Hardware Unboxed
• [YT] AMD Ryzen 9 3950X @ Hardware Upgrade
• [YT] AMD Ryzen 9 3950X @ Linus Tech Tips
• [YT] AMD Ryzen 9 3950X @ Paul's Hardware
• [YT] AMD Ryzen 9 3950X vs. Threadripper 2950X & Intel Core i9-9900KS @ Optimum Tech
• [YT] AMD Ryzen 9 3950X vs. Intel Core i9-9900K & 9980XE @ PCGH
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ Hardware Unboxed
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ Level1Techs
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ Pauls Hardware
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ Bitwit
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ Tech YES City
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ TechteamGB
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ BPS Customs
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ Coreteks
• [YT] AMD Ryzen 9 3900X & Ryzen 7 3700X @ Joker Productions
• [YT] AMD Ryzen 9 3900X @ Optimum Tech
• [YT] AMD Ryzen 5 3600X Overclocking with Boxed Cooler @ Hoosier Hardware
• [YT] AMD Ryzen 5 3600 @ Hardware Unboxed
• [YT] AMD Ryzen 5 3600X & 3600 @ Gear Seekers
• [YT] AMD Ryzen 5 3600X @ Tech Deals
• AMD Ryzen 5 3600X & 3400G @ KitGuru
• [YT] AMD Ryzen 5 3600 @ Gamers Nexus
• [YT] AMD Ryzen 5 3600 @ Bermor
• [YT] AMD Ryzen 5 3600 @ Pichau
• [YT] AMD Ryzen 3000 Delidded @ der8auer

Eine Auswertung des Launch Coverage @ Reddit: 3rd Generation Ryzen Reviews Megathread : Amd
Eine Auswertung des Launch Coverage @ 3DCenter:
1) Ryzen 3000 Launchreviews: Die Anwendungs-Performance im Überblick | 3DCenter.org
2) Ryzen 3000 Launchreviews: Die Spiele-Performance im Überblick | 3DCenter.org

AMD Matisse Refresh - Launch Coverage

Spoiler

• AMD Ryzen 9 3900XT @ Hardwareluxx
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ tom's Hardware
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Comptoir-Hardware
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ PCGH
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ PurePC.pl
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ SweClockers
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ GiggleHD
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ EXPreview
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ HWUpgrade.it
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ TechSpot
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Bit-Tech.net
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ lab501.ro
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ ComputerBase
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Xfastest
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Ars Technica
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Tweaktown
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Phoronix
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Overclock3d
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Hot Hardware
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Hardware.info
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Forbes.com
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Golem.de
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Hermitage Akihabara
• AMD Ryzen 9 3900XT, Ryzen 7 3800XT & Ryzen 5 3600XT @ Benchlife.info
• AMD Ryzen 9 3900XT & Ryzen 7 3800XT @ Hexus.net
• AMD Ryzen 9 3900XT & Ryzen 7 3800XT @ Eurogamer
• AMD Ryzen 9 3900XT & Ryzen 7 3800XT @ mydrivers.com
• AMD Ryzen 9 3900XT & Ryzen 7 3800XT @ KitGuru
• AMD Ryzen 9 3900XT & Ryzen 5 3600XT @ CowCotland
• AMD Ryzen 7 3800XT & Ryzen 5 3600XT @ AnandTech
• AMD Ryzen 7 3800XT & Ryzen 5 3600XT @ Unikos Hardware
• AMD Ryzen 7 3800XT & Ryzen 5 3600XT @ hwbox.gr
• AMD Ryzen 7 3800XT & Ryzen 5 3600XT @ brainbox.co.kr
• AMD Ryzen 9 3900XT @ Techpowerup
• AMD Ryzen 9 3900XT @ Benchmark.pl
• AMD Ryzen 9 3900XT @ Guru3d
• AMD Ryzen 9 3900XT @ Lowyat.net
• AMD Ryzen 9 3900XT @ PC-Watch (impress.co.jp)
• AMD Ryzen 9 3900XT @ Overclockers.ru
• AMD Ryzen 9 3900XT @ TechTesters.eu
• AMD Ryzen 9 3900XT @ Coolaler.com
• AMD Ryzen 9 3900XT @ Geeknetic.es
• AMD Ryzen 9 3900XT @ Igors Lab
• AMD Ryzen 7 3800XT @ Pokde.net
• AMD Ryzen 7 3800XT @ PC Ekspert
• AMD Ryzen 7 3800XT @ HD-Technlogia
• AMD Ryzen 7 3800XT @ Techpowerup
• AMD Ryzen 7 3800XT @ Overclocking.com
• AMD Ryzen 7 3800XT @ Guru3d
• AMD Ryzen 7 3800XT @ Coolaler.com
• AMD Ryzen 7 3800XT @ Geeknetic.es
• AMD Ryzen 5 3600XT @ Techpowerup
• AMD Ryzen 5 3600XT @ eTeknix
• AMD Ryzen 5 3600XT @ Guru3d
• AMD Ryzen 5 3600XT @ Geeknetic.es
• AMD Ryzen 5 3600XT @ Coolaler.com
• AMD Ryzen 5 3600XT @ Adrenaline.com.br

AMD Ryzen 3000 - Picasso - Specs & Launch Coverage

Spoiler

AMD Ryzen 3000 - Picasso (Zen+)
	Cores/Threads	Base/Boost Takt	L3/L2 Cache	iGFX	DDR4	TDP	Price (SEP)
Ryzen 5 3400G	4/8	3.7 / 4.2 GHz	4MB / 2MB	Vega 11	DDR4-2933	45W-65W	$149 [PV]
Ryzen Pro 5 3400G	4/8	3.7 / 4.2 GHz	4MB / 2MB	Vega 11	DDR4-2933	65W	PV
Ryzen 3 3200G	4/4	3.6 / 4.0 GHz	4MB / 2MB	Vega 8	DDR4-2933	45W-65W	$99 [PV]
Ryzen Pro 3 3200G	4/4	3.6 / 4.0 GHz	4MB / 2MB	Vega 11	DDR4-2933	65W	PV
AMD Ryzen 3000 - Picasso 35W (Zen+)
Ryzen 5 Pro 3400GE	4/8	3.3 / 4.0 GHz	4MB / 2MB	Vega 11	DDR4-2933	35W	PV
Ryzen 5 3400GE	4/8	3.3 / 4.0 GHz	4MB / 2MB	Vega 11	DDR4-2933	35W	PV
Ryzen 3 Pro 3200GE	4/4	3.3 / 3.8 GHz	4MB / 2MB	Vega 8	DDR4-2933	35W	PV
Ryzen 3 3200GE	4/4	3.3 / ?.? GHz	4MB / 2MB	Vega 8	DDR4-????	35W
Athlon 3000G	2/4	3.5 GHz	4MB / 1MB	Vega 3	DDR4-2666	35W	PV
Athlon 320GE	2/4	3.5 / ?.? GHz	?MB / 1MB	?	DDR4-????	35W
Athlon 240GE	2/4	3.5 GHz	4MB / 1MB	Vega 3	DDR4-2666	35W	PV
Athlon 220GE	2/4	3.4 GHz	4MB / 1MB	Vega 3	DDR4-2666	35W	PV
Athlon Pro 300GE	2/4	2.4 / 3.3 GHz	4MB / 1MB	Vega 3	DDR4-2666	35W	PV
Athlon 300GE	2/4	3.4 GHz	4MB / 1MB	Vega 3	DDR4-2666	35W	PV
Athlon 200GE	2/4	3.2 GHz	4MB / 1MB	Vega 3	DDR4-2666	35W	PV

• AMD Ryzen 5 3400G & Ryzen 3 3200G @ ComputerBase
• AMD Ryzen 5 3400G & Ryzen 3 3200G vs 2400G, 2200G, 8400 & 8100 @ coolaler
• AMD Ryzen 5 3400G @ Benchmark.pl
• AMD Ryzen 5 3600X, 3600 & 3400G @ lab501
• AMD Ryzen 5 3400G @ Vortez
• AMD Ryzen 5 3400G @ Tom's Hardware
• AMD Ryzen 5 3400G (& 3600X) @ KitGuru
• AMD Ryzen 5 3400G @ PC Ekspert
• AMD Ryzen 5 3400G @ KitGuru
• AMD Ryzen 5 3400G @ Guru3d
• AMD Ryzen 5 3400G @ XFastest
• AMD Ryzen 5 3400G @ PCLab.pl
• AMD Ryzen 3 3200G & B450 Performance @ FunkyKit
• [YT] AMD Ryzen 5 3400G & Ryzen 5 3200G @ Scattervolt
• Ein Athlon ist noch längst kein Ryzen: Der Athlon 3000G im Test @ Hardwareluxx
• AMD Athlon 3000G @ TechSpot
• AMD Athlon 3000G @ ComputerBase
• AMD Athlon 3000G @ PC Ekspert
• AMD Athlon 3000G @ PCEVA
• AMD Athlon 3000G @ Benchmark.pl
• AMD Athlon 3000G vs Intel Pentium G5400 @ PurePC.pl
• AMD Athlon 3000G @ Geeknetic.es
• AMD Athlon 3000G @ Hardware Upgrade
• AMD Athlon 3000G @ DDWorld.cz

---

Die Chipsätze

Ausstattung

	X570​	PRO565​	B550​	A520​	A420*​
Release Date	7.7.2019		16.06.2020 [Q]	09/2020 [Q]
Fertiger	AMD		ASMedia	ASMedia
OC Support (CPU/MEM)	JA / JA		JA / JA	-/-
PCIe Lanes	bis zu 16 PCIe 4.0 davon 4x reserviert für Uplink zur CPU		bis zu 10 PCIe 3.0 Lanes davon 4x reserviert für Uplink zur CPU	PCIe 4.0 (nur CPU Lanes) PCIe 3.0 (Chipsatz)
Storage	bis zu 12 SATA 6Gb/s		bis zu 8 SATA 6Gb/s
LAN	via PCIe		via PCIe
Audio	- (via CPU)		- (via CPU)
USB	bis zu 8x USB 3.2 Gen2 bis zu 4x USB 2.0		bis zu 2x USB 3.2 Gen2 bis zu 2x USB 3.2 Gen1 bis zu 6x USB 2.0
TDP	11W***
Mainboards im Preisvergleich	Geizhals		Geizhals

Zulässige IO Konfigurationen:

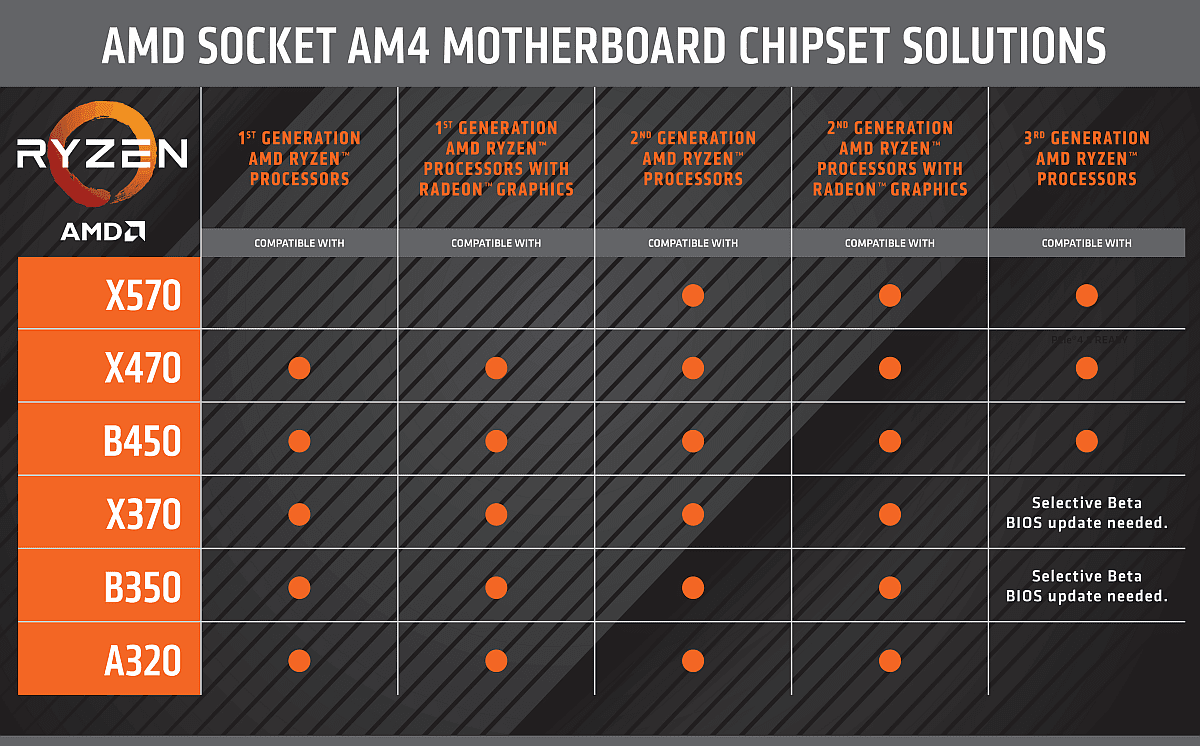

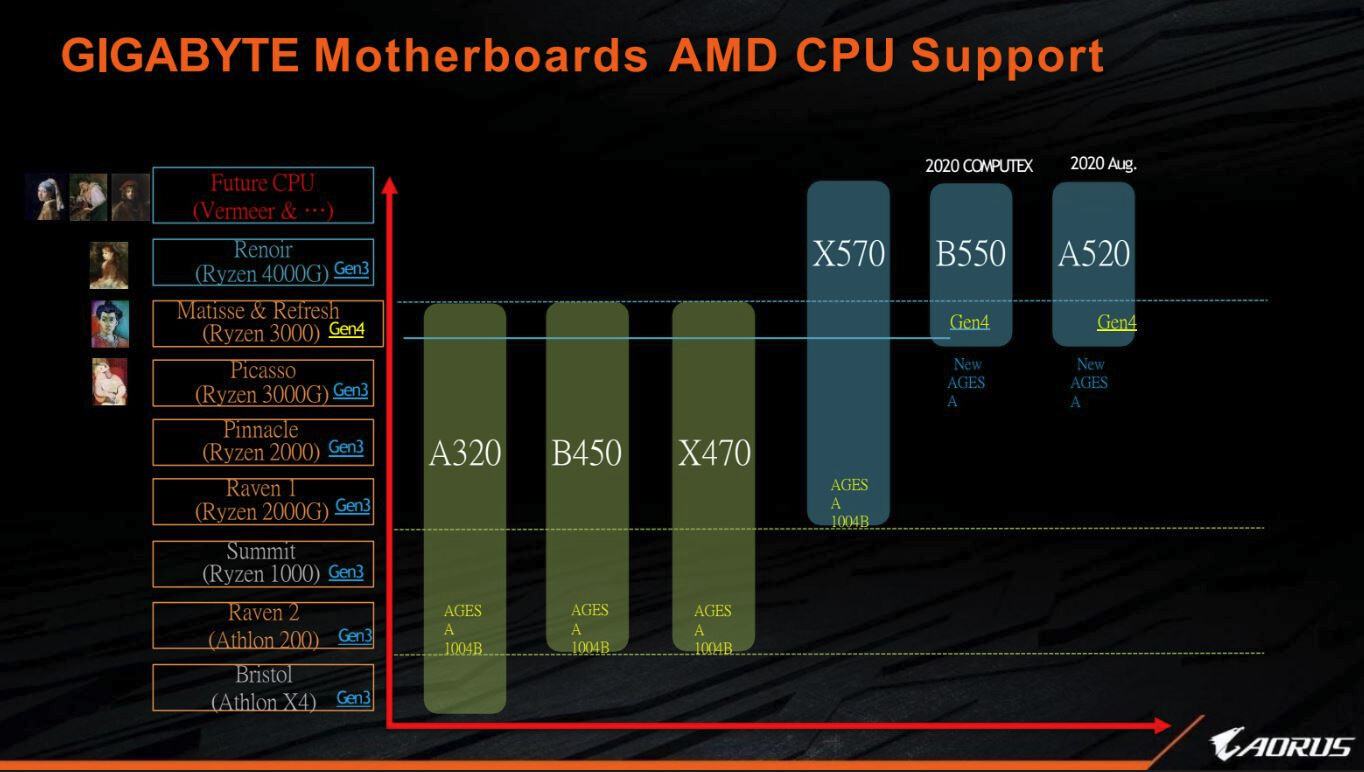

CPU Support



*Quelle: gefunden im BIOS Code der ersten Release BIOS von Reous (X590, P560/A420)

**Quelle: ASMedia to finish tape-outs for PCIe 4.0 chip solutions by end-2019

ASMedia has landed orders for AMD's B550 and A520 chipsets that support PCIe 3.0 and will kick off shipments to motherboard ODMs and OEMs in the fourth quarter of 2019. The company is expected to be able to win orders for PCIe 4.0-based chipsets from AMD in 2020 after the tape-outs are smoothly done, the sources said.

***Quelle:

One of the caveats to a more powerful chipset is that it draws around 11 W of power; for comparative reasons, the X470 chipset drew around 6 W of power to operate. (This is different to the 15W being reported - it appears AMD is making two variants of the chipset, with the 11W on consumer boards and the 15W for enterprise, with the 15W having more PCIe lanes.)

---

Die Mainboards (nach Hersteller sortiert)

ASRock

Spoiler

	Bilder	Form- faktor	Grundausstattung[	VRM (Quelle)	Kühlung (VRM/Chipsatz)	Reviews
A520
B550
B550M-HDV [PV]		µATX​	1x PEG 1x M.2 (4x4 & SATA) 4x SATA 6Gb/s Realtek RTL8111H (1GbE) Realtek ALC887	"6 Phase"	ohne/passiv
B550M-ITX [PV]		ITX​	1x PEG 1x M.2 (4x4 & SATA) 4x SATA 6Gb/s Intel 802.11ac (433) Realtek RTL8111H (1GbE) Realtek ALC887	"8 Phase" DrMOS (50A)	passiv/passiv
B550M-Pro4 [PV]		µATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8111H (1GbE) Realtek ALC1200	"8 Phase"	passiv/passiv
B550-Pro4 [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8111H (1GbE) Realtek ALC1200	"8 Phase"	passiv/passiv
B550 Phantom Gaming 4 [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 4x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8111H (1GbE) Realtek ALC1200	"8 Phase"	passiv/passiv
B550 Phantom Gaming 4/AC [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 4x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel 802.11ac (433) Realtek RTL8111H (1GbE) Realtek ALC1200	"8 Phase"	passiv/passiv
B550 Phantom Gaming-ITX/ax [PV]		ITX​	1x PEG 2x M.2 (1x 4x4, 1x 3x4 & SATA) 4x SATA 6Gb/s 3x USB 3.2 Gen2 (A+C+INT) Intel Wi-Fi 6 (2T2R) Intel I225V (2.5GbE) Realtek ALC1220	6+2 Phase Renesas RAA229004 (8/6+2) 8x Intersil ISL99390 PowerStages (90A) (Q1)	passiv/passiv
B550M Steel Legend [PV]		µATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125BG (2.5GbE) Realtek ALC1200	8(4)+2 Phase uPI UP9505S (6/4+2) 4x(?) uPI uP10911R (Doppler) 10x Visahy SiC654 DrMOS (50A) (Q1)	passiv/passiv
B550 Steel Legend [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 6x SATA 6Gb/s 3x USB 3.2 Gen2 (A+C+INT) Realtek RTL8125BG (2.5GbE) Realtek ALC1220	12(?)+2 Phase Renesas RAA229004 (6+2) 14x Vishay SiC654 (50A) (Q1)	passiv/passiv
B550-Extreme4 [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 6x SATA 6Gb/s 3x USB 3.2 Gen2 (A+C+INT) Realtek RTL8125BG (2.5GbE) Realtek ALC1220	"14 Phase" DrMOS (50A)	passiv/passiv
B550 PG Velocita [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4, 1x 3x2 & SATA) 6x SATA 6Gb/s 3x USB 3.2 Gen2 (A+C+INT) Realtek RTL8125BG (2.5GbE) Realtek ALC1220	"14 Phase" DrMOS (50A)	passiv mit Heaptipe/passiv
B550 Taichi [PV]		ATX​	3x PEG (16/0/0, 8/8, 8/4/4) 2x M.2 (1x 4x4, 1x 3x4 & SATA) 8x SATA 6Gb/s (4x native, 4x ASM1061) 3x USB 3.2 Gen2 (A+C+INT) Intel I225V (2.5GbE) Intel Wi-Fi 6 (2T2R) Realtek ALC1220	12(6)+4(2) Phase Intersil ISL229004 (6+2) 8x Doppler 16x Vishay SiC654 DrMOS (50A) (Q1, Q2, Q3)	passiv mit Heatpipe/passiv
X570
Rack X570D2I		​
Rack X570D4I-2T		ITX​	1x PEG 4x SO-DDR4 1x M.2 (4x4 + SATA) 2x OCulink (8x SATA) Intel X550-T2 (2x 10GbE) IPMI 2.0 Aspeed AST2500 + Realtek RTL8211E	CPU Support: max 105W	passiv/passiv
Rack X570D4U-2L2T		​
X570 Pro4 [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & 1x SATA) 1x M.2 (E-Key, für Wi-Fi) 8x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Realtek ALC1220	8(4)+2 Phase uPI UP9505PQGW (4+2) 8x uPI UP1962SD 4x uPI UP1961SQ (Doppler) [Q1]	passiv aktiv (Lüfter)	HD Tecnologia
X570M Pro4 [PV]		µATX​	2x PEG (16/4) 2x M.2 (2x 4x4, 1x SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Realtek ALC1220	8(4)+2 Phase uPI UP9505P (4+2) 8x 1+1 SinoP SM4337 & SM4336 PowerPAK (VCC) 2x 2+2 SinoP SM4337 & SM4336 PowerPAK (SOC) 4x uPI UP1961S (Doppler) [Q1]	passiv aktiv (Lüfter)	PC Ekspert | Vortez | OCC
X570 Extreme4 [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & 1x SATA) 1x M.2 (E-Key, für Wi-Fi) 8x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Realtek ALC1220	8(4)+2 Phase Intersil ISL69147 (4+2) 8x Vishay SIC634 DrMOS (50A) 4x Intersil ISL6617A (Doppler) [Q1]	2x passiv aktiv (Lüfter)	Techtesters | HKEPC Hardware | FunkyKit | OC Inside
X570 Extreme4 WiFi ax [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & 1x SATA) 1x M.2 (E-Key, für Wi-Fi) 8x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Intel Wi-Fi 6 Realtek ALC1220	8(4)+2 Phase Intersil ISL69147 (4+2) 8x Vishay SIC634 DrMOS (50A) 4x Intersil ISL6617A (Doppler) [Q1]	2x passiv aktiv (Lüfter)
X570 Steel Legend [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & 1x SATA) 1x M.2 (E-Key, für Wi-Fi) 8x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Realtek ALC1220	8(4)+2 Phase Intersil ISL69147 (4+2) 8x Vishay SIC634 DrMOS (50A) 4x Intersil ISL6617A (Doppler) [Q1]	2x passiv aktiv (Lüfter)	Overclock Zone | Brainbox.kr | FunkyKit | Techtesters | OCClub | Hermitage Akihabara | 3dnews.ru | Overclockers.ua | Le comptoir du hardware
X570 Steel Legend WiFi ax [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & 1x SATA) 1x M.2 (E-Key, für Wi-Fi) 8x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Intel Wi-Fi 6 Realtek ALC1220	8(4)+2 Phase Intersil ISL69147 (4+2) 8x Vishay SIC634 DrMOS (50A) 4x Intersil ISL6617A (Doppler) [Q1]	2x passiv aktiv (Lüfter)	Overclock Zone | Tom's Hardware
X570 Phantom Gaming-ITX/AC		ITX​	1x PEG (16)
X570 Phantom Gaming-ITX TB3 [PV]		ITX​	1x PEG (16) 1x M.2 (4x4) 4x SATA 6Gb/s 1x Thunderbolt 3 2x USB 3.2 Gen2 (2A) Intel I211AT (1GbE) Intel Wi-Fi 6 Realtek ALC1220	8(4)+2 Phase Intersil ISL69147 (4+2) 8x Intersil ISL99227 P-Stage (60A) 4x Intersil ISL6617A (Doppler) [Q1]	passiv aktiv (Lüfter & Heatpipe) Achtung: benötigt LGA115x CPU-Kühler.	HardwareLUXX | Tom's Hardware | XFastest | PC Ekspert | TechTesters | Hardware-Journal | Techpowerup | Guru3d | Vortez | Le comptoir du hardware | Think Computers
X570 Phantom Gaming 4S [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & 1x SATA) 1x M.2 (E-Key, for Wi-Fi) 8x SATA 6Gb/S Intel I211AT (1GbE) Realtek ALC1220	8(4)+2 Phase	passiv aktiv (Lüfter)
X570 Phantom Gaming 4 [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & 1x SATA) 1x M.2 (E-Key, for Wi-Fi) 8x SATA 6Gb/S 2x USB 3.2 Gen2 (2A) Intel I211AT (1GbE) Realtek ALC1220	8(4)+2 Phase uPI UP9505PQGW (4+2) 8x uPI UP1962SD 4x uPI UP1961SQ (Doppler) [Q1]	passiv aktiv (Lüfter)
X570 Phantom Gaming 6		ATX​
X570 Phantom Gaming X [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 3x M.2 (4x4, 1x SATA) 8x SATA 6Gb/s 3x USB 3.2 Gen2 (A+C+INT) Realtek RTL8125AG (2.5GbE) Intel I211AT (1GbE) Wi-Fi 6 Realtek ALC1220	12(6)+2(1) Phase Intersil ISL69147 (6+1) 14x Vishay SIC634 DrMOS (50A) 7x Intersil ISL6617 (Doppler) [Q1]	passiv mit Heatpipe aktiv (Lüfter) Lochabstand Chipsatz: 53mm [Q]	Hardwareluxx | FunkyKit | PC Ekspert | Brainbox.kr | Techtesters | PC Ekspert | Overclockers.ru | Planet 3DNow! | Overclockers.ua | Adrenaline (br)
X570 Creator [PV]		ATX​	3x PEG (16/0/0, 8/8/0, 8/8/4) 2x M.2 (4x4 & 1x SATA) 2x Thunderbolt 3 8x SATA 6Gb/s 10x USB 3.2 Gen2 (7A+3C+INT) Aquantia ACQ107 (10GbE) Intel I211AT (1GbE) Wi-Fi 6 Realtek ALC1200	12(6)+2 Phase IR35201 (6+2) 14x Infineon IR3555 P-Stage (60A) 6x Infineon IR3599 (Doppler) [Q1]	passiv mit Heatpipe aktiv (Lüfter)	HARDWARELUXX | HKEPC Hardware | FunkyKit | Overclockers.ru | Techtesters | Tom's Hardware
X570 Taichi [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 3x M.2 (4x4 & 1x SATA) 8x SATA 6Gb/s 3x USB 3.2 Gen2 (A+C+INT) Intel I211AT (1GbE) Wi-Fi 6 Realtek ALC1220	12(6)+2(1) Phase Intersil ISL69147 (6+1) 14x Vishay SIC634 DrMOS (50A) 7x Intersil ISL6617 (Doppler) [Q1] [Q2] [Q3] [Q4]	passiv mit Heatpipe aktiv (Lüfter) Lochabstand-Chipsatz: 53mm [Q]	Techpowerup | Xfastest | eTeknix | THG | GDM | TechTesters | Think Computers | Vortez | Tweaktown | KitGuru | Mad Shrimps | PC Ekspert
X570 Taichi Ultimate		ATX​
X570 Aqua (Limited Edition) [PV]		ATX+ 305x267​	3x PEG (16/0/4, 8/8/4) 2x M.2 (1x 4x4, 1x 4x4 & SATA) 8x SATA 6Gb/s (4x X570, 4x ASMedia ASM1061) 2x Thunderbolt 3 7x USB 3.2 Gen2 (4A+2C+INT) Aquantia AQC107 (10GbE) Intel I211AT (1GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220	12(6)+2 Phase IR35201 (6+2) 14x Infineon IR3555 P-Stage (60A) 6x Infineon IR3599 (Doppler) [Q1]	Wasser/Wasser	Hardwareluxx | HKEPC | Tom's Hardware | XFastest

ASUS

Spoiler

	Bilder	Form- faktor	Grundausstattung	VRM (Quelle)	Kühlung (VRM/Chipsatz)	Reviews
A520
PRIME A520M-A [PV]		µATX​
PRIME A520M-E [PV]		µATX​
PRIME A520M-K [PV]		µATX​
TUF GAMING A520M-A [PV]		µATX​
TUF GAMING A520M-PLUS [PV]		µATX​
B550
Prime B550M-K [PV] [Sammelthread]		µATX​	1x PEG 2x M.2 (4x4 & SATA, 3x4) 4x SATA 6Gb/s 2x USB 3.2 Gen (2A) Realtek RTL8111H (1GbE) Realtek ALC887		ohne(CPU)/ohne(SOC)/passiv
Prime B550M-A [PV] [Sammelthread]		µATX​	1x PEG 2x M.2 (4x4 & SATA, 3x4) 4x SATA 6Gb/s 2x USB 3.2 Gen (2A) Realtek RTL8111H (1GbE) Realtek ALC887		passiv(CPU)/ohne(SOC)/passiv
Prime B550M-A [WI-FI] [PV] [Sammelthread]		µATX​	1x PEG 2x M.2 (4x4 & SATA, 3x4) 4x SATA 6Gb/s 2x USB 3.2 Gen (2A) Realtek RTL8111H (1GbE) Intel Wi-Fi 6 AX200 Realtek ALC887		passiv(CPU)/ohne(SOC)/passiv
Prime B550-Plus [PV] [Sammelthread]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA, 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen (A+C) Realtek RTL8111H (1GbE) Realtek ALC887		passiv/passiv
TUF Gaming B550M-Plus [PV] [Sammelthread]		µATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA, 3x4) 4x SATA 6Gb/s 2x USB 3.2 Gen (A+C) Realtek RTL8125 (2.5GbE) Realtek ALC1200A	8(4)+2 Phase ASP1106GGQW (4+2) Teamed Phases 10x Vishay SiC639 DrMOS (50A) (Q1, Q2)	passiv/passiv
TUF Gaming B550M-Plus [WI-FI] [PV] [Sammelthread]		µATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA, 3x4) 4x SATA 6Gb/s 2x USB 3.2 Gen (A+C) Realtek RTL8125 (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1200A	8(4)+2 Phase ASP1106GGQW (4+2) Teamed Phases 10x Vishay SiC639 DrMOS (50A) (Q1)	passiv/passiv
TUF Gaming B550-Plus [PV] [Sammelthread]		ATX​	2x PEG (16/4) 3x M.2 (4x4 & SATA, 3x4, E-Key) 6x SATA 6Gb/s 2x USB 3.2 Gen (A+C) Realtek RTL8125 (2.5GbE) Realtek ALC1200A	"8+2 Phase" DrMOS	passiv/passiv
ROG Strix B550-I Gaming [PV] [Sammelthread]		ITX​	1x PEG 2x M.2 (4x4 & SATA, 3x4) 4x SATA 5x USB 3.2 Gen2 (3A+C+INT) Intel I225-V (2.5GbE) Intel Wi-Fi 6 AX200 Realtek S1220A	8(4)+2 Phase ASP1106JGQW (4+2) Teamed Phases 10x Vishay SiC639 DrMOS (50A) (Q1)	aktiv(40mm-Lüfter)/passiv
ROG Strix B550-A Gaming [PV] [Sammelthread]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA, 3x4) 6x SATA 2x USB 3.2 Gen2 (A+C) Intel I225-V (2.5GbE) Realtek S1220A	"12+2 Phase"	passiv/passiv
ROG Strix B550-F Gaming [PV] [Sammelthread]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA, 3x4) 6x SATA 2x USB 3.2 Gen2 (A+C) Intel I225-V (2.5GbE) Realtek S1220A	12(4)+2 Phase ASP1106JGQW (4+2) Triple Teamed Phases 14x Vishay SiC639 DrMOS (50A) (Q1, Q2)	passiv/passiv
ROG Strix B550-F Gaming [WI-FI] [PV] [Sammelthread]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA, 3x4) 6x SATA 2x USB 3.2 Gen2 (A+C) Intel I225-V (2.5GbE) Intel Wi-Fi 6 AX200 Realtek S1220A	12(4)+2 Phase ASP1106JGQW (4+2) Triple Teamed Phases 14x Vishay SiC639 DrMOS (50A) (Q1, Q2)	passiv/passiv
ROG Strix B550-E Gaming [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA, 3x4) 6x SATA 4x USB 3.2 Gen2 (2A+C+INT) Intel I225-V (2.5GbE) Intel Wi-Fi 6 AX200 Realtek S1220A	14(7)+2 Phase ASP2006 (8+2) Teamed Phases 16x MonolithicPower MP86992 DrMOS (50A) (Q1, Q2)	passiv/passiv
X570
TUF Gaming X570-Plus [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA) 8x SATA 6Gb/s 3x USB 3.2 Gen2 (2A+C) Realtek L8200A Realtek S1200A Realtek ALC1200A	12(4)+2 Phase ASP1106GGQW (4+2) 14x Vishay SiC639 DrMOS (50A) -- keine Doppler (Triple Teamed Phases) [Q1] [Q2]	passiv aktiv (Lüfter)	eTeknix | HardwareCooking | Overclockers.ua | PC Perspective | Adrenaline (br)

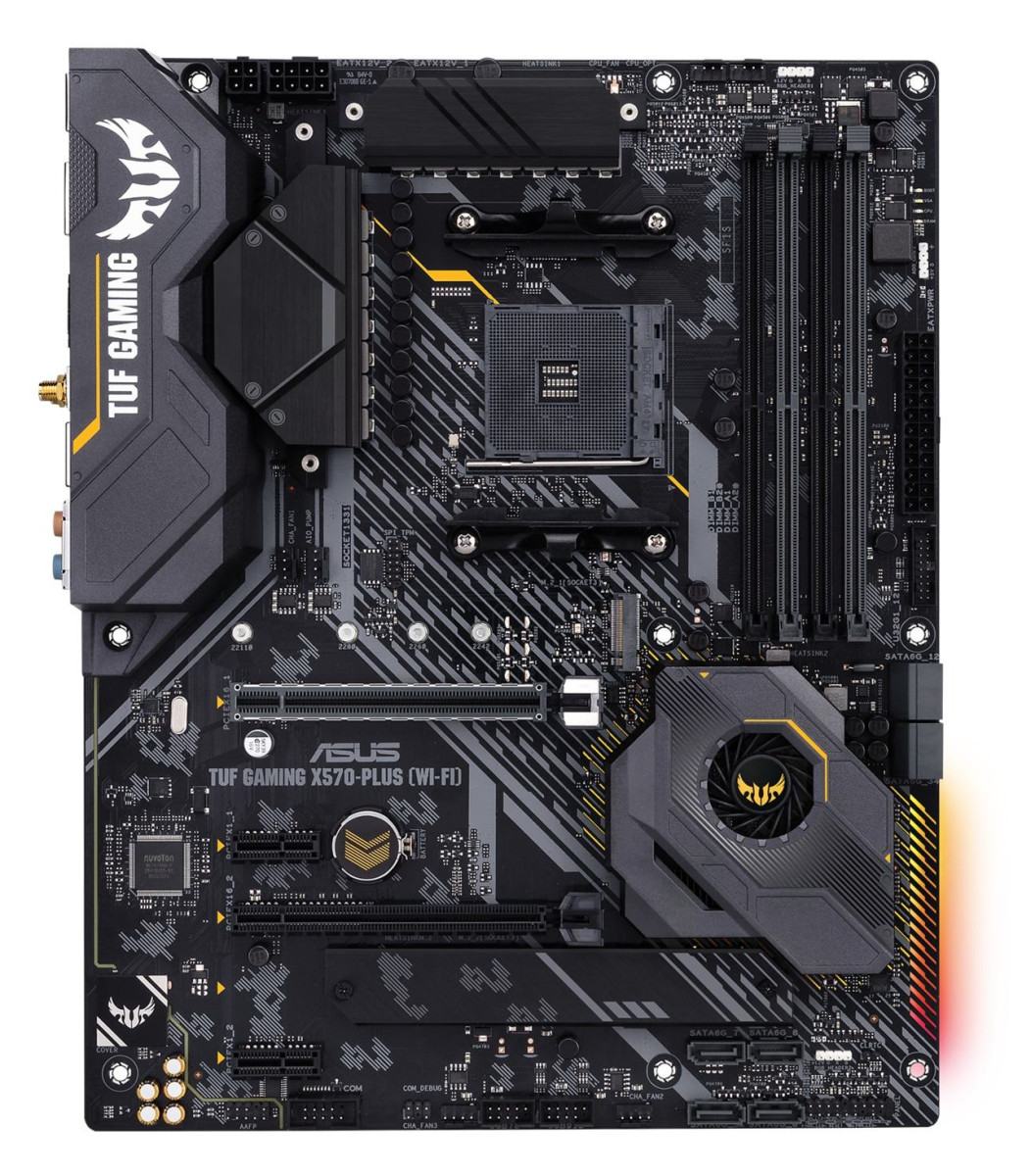

TUF Gaming X570-Plus (WI-FI) [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA) 8x SATA 6Gb/s 3x USB 3.2 Gen2 (2A+C) Realtek L8200A Realtek S1200A Intel AC9260 (Wi-Fi 5) Realtek ALC1200A	12(4)+2 Phase ASP1106GGQW (4+2) 14x Vishay SiC639 DrMOS (50A) -- keine Doppler (Triple Teamed Phases) [Q1] [Q2]	passiv aktiv (Lüfter)	HARDWARELUXX | eTeknix | 3cjohnhardware | Tom's Hardware | PC Ekspert | Overclockers.ru | OC3D | DDWorld.cz | GreenTech Reviews | Tom's Hardware
Pro WS X570-ACE [PV] [Sammelthread]		ATX​	ECC Support 3x PEG (16/0/8, 8/8/8) 2x M.2 (1x 4x4 & SATA, 1x 2x4) 4x SATA, 1x U.2 (SFF-8643) 5x USB 3.2 Gen2 (4A+C) Intel I211AT (1GbE) Realtek RTL8117 (1GbE, OOB) Realtek S1200A	12(6)+2 Phase ASP1405I (6+2) 14x Infineon IR3555 P-Stage (60A) [Q1]	passiv aktiv (Lüfter)	Vmodtech | AnandTech | Overclockers.ru
Prime X570-P [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA) 6x SATA 6Gb/s 4x USB 3.2 Gen2 (4A) Realtek RTL8111H (1GbE) Realtek S1200A	8(4)+4(2) Phase ASP1106 (4+2) 12x Vishay SIC639 DrMOS (50A) -- keine Doppler (Twin Phases) [Q1] [Q2]	passiv aktiv (Lüfter)	Professional Review | Overclockers.ua
Prime X570-Pro [PV]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 6x SATA 6Gb/s 5x USB 3.2 Gen2 (3A+C+INT) Intel I211AT (1GbE) Realtek S1220A	12(4)+2 Phase ASP1106 (4+2) 14x Vishay SIC639 DrMOS (50A) -- keine Doppler (Triple Teamed Phases) [Q1] [Q2] [Q3]	passiv aktiv (Lüfter)	HARDWARELUXX | eTeknix | Techpowerup | Overclockers.ua | TechTesters | GreenTech Reviews | OCLab.ru | ThinkComputers.org | i2HARD | Overclockers.ru | Vortez | Sweclockers | Comptoir-Hardware | Guru3d

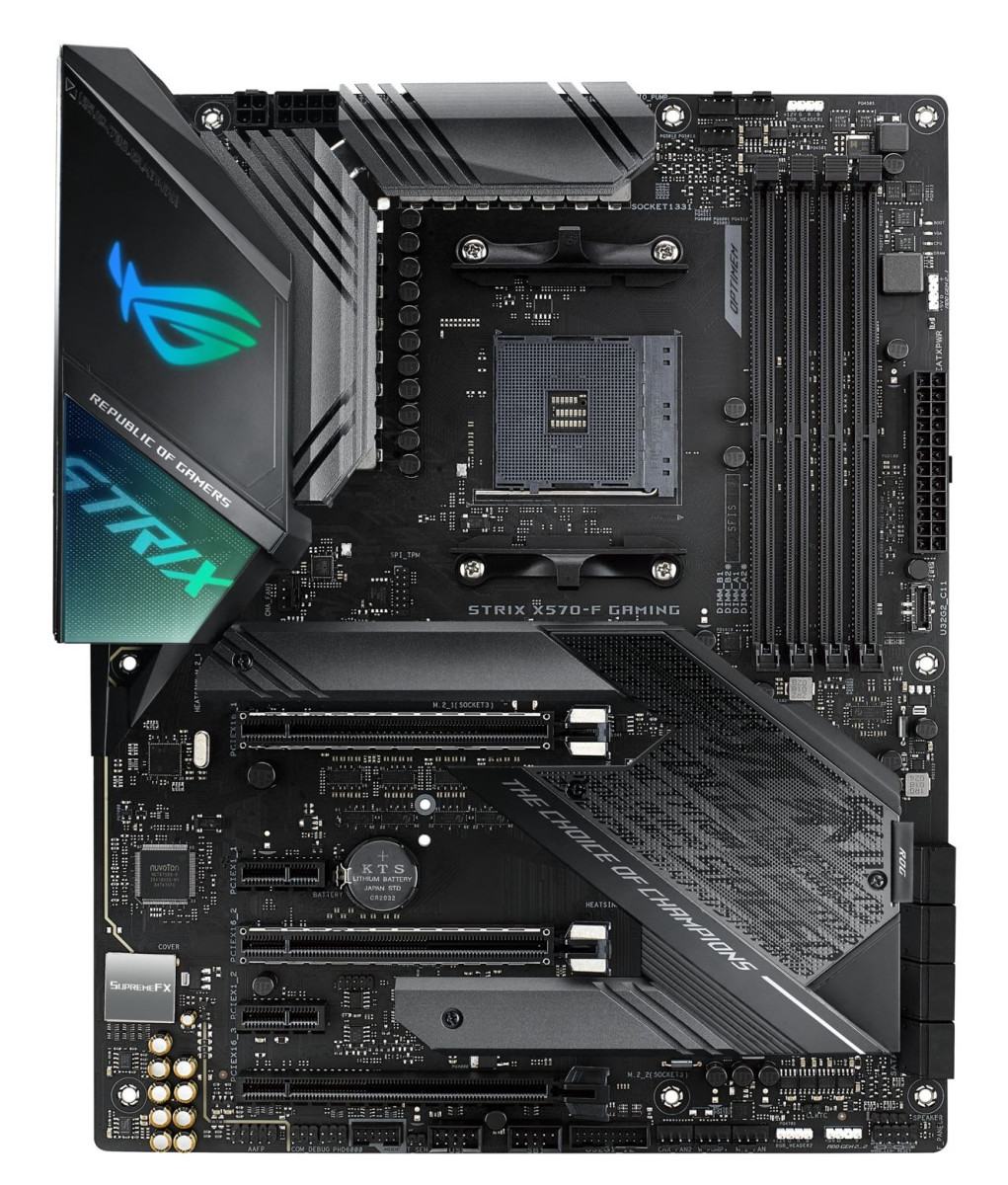

ROG STRIX X570-F GAMING [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 8x SATA 6Gb/s 5x USB 3.2 Gen2 (3A+C+INT) Intel I211AT (1GbE) Supreme FX1220A	12(4)+2(1) Phase ASP1106 (4+2) 14x Vishay SIC639 DrMOS (50A) -- keine Doppler (Triple Teamed Vcore Phases) [Q1] [Q2]	passiv mit Heatpipe aktiv (Lüfter)

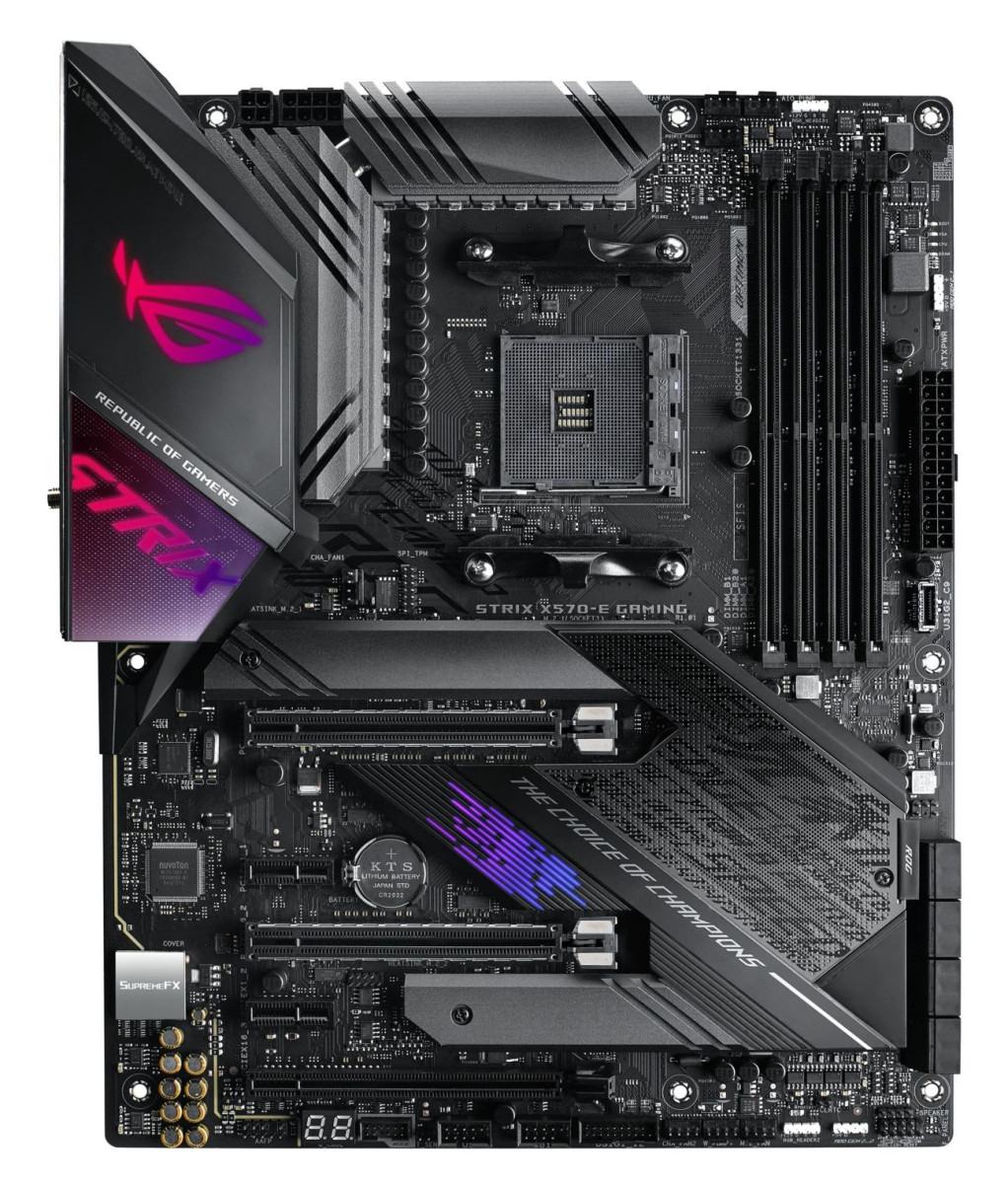

ROG STRIX X570-E GAMING [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 8x SATA 6Gb/s 9x USB 3.2 Gen2 (7A+C+INT) Realtek RTL8125G (2.5GbE) Intel LAN (1GbE) Intel Wi-Fi 6 AX200 Supreme FX1220A	12(6)+4(2) Phase ASP1405I (6+2) 12x IR3555 P-Stages (60A) + 4x IR3553 P-Stages (40A) -- keine Doppler (Twin Phase) [Q1]	passiv mit Heatpipe aktiv (Lüfter) Lochabstand Chipsatz: 44x25mm [Q]	Hardwareluxx | Xtreme Hardware | eTeknix | OC3D | Vortez | TechTesters | PC Ekspert | Tom's Hardware | Bit-tech.net | Conseil Config | pcpop | Overclockers.ru | HKEPC Hardware | Xtreme Hardware | Expreview | GreenTech Reviews | OCLab.ru | Guru3d | MadboxPC | KitGuru | Hardware Heaven | PC Perspective
ROG STRIX X570-I GAMING [PV] [Sammelthread]		ITX​	1x PEG 2x M.2 (4x4 & SATA) 4x SATA 6Gb/s 4x USB 3.2 Gen2 (3A+C) Intel I211AT (1GbE) Intel Wi-Fi 6 AX200 SupremeFX S1220A	8(4)+2 Phase ASP1405I (4+2) 10x Infineon TDA21472 P-Stages (70A) [Q1]	aktiv (Lüfter & Heatpipe)	Overclockers.ua | elchapuzasinformatico | OCLab.ru | bit-tech.net | GreenTech

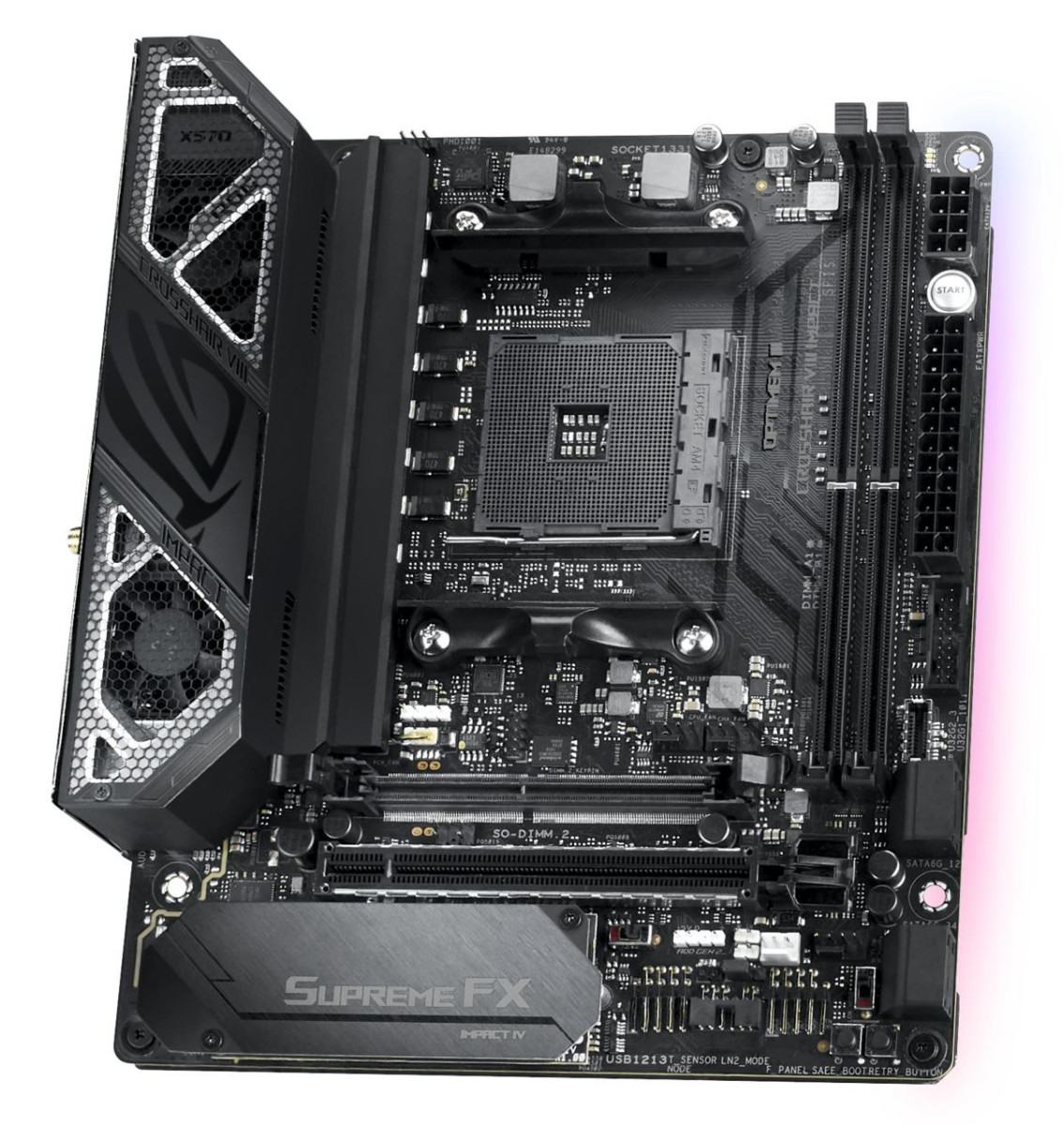

ROG CROSSHAIR VIII IMPACT [PV]		DTX​	1x PEG 2x M.2 (4x4 & SATA) 4x SATA 6Gb/s 7x USB 3.2 Gen2 (5A+1C+INT) Intel I211AT (1GbE) Intel Wi-Fi 6 AX200 Supreme FX S1220	8(4)+2 Phase ASP1405I (4+2) 10x Infineon TDA21472 P-Stages (70A) [Q1]	aktiv/aktiv (Lüfter & Heatpipe)	PC Ekspert | bit-tech.net | Expreview | Hardware-Inside | https://news.mydrivers.com/1/649/649635_all.htm | GreenTech | overclockers.ru | AnandTech | VonGuru | HKEPC | Hardware Cooking (fr) | TechPowerUp | Hermitage Akihabara | Hardware-Journal | PCDDWorld.cz
ROG CROSSHAIR VIII HERO [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4) 8x SATA 6Gb/s 9x USB 3.2 Gen2 (7A+1C+INT) Realtek RTL8125G (2.5GbE) Intel I211AT (1GbE) Supreme FX S1220	14(7)+2(1) Phase ASP1405I (IR35201, 6+2) 16x Infineon IR3555 (60A) -- keine Doppler (Twin Phase) [Q1] [Q2]	passiv mit Heatpipe aktiv (Lüfter)	HARDWARELUXX | eTeknix | Benchlife.info | TechTesters | TechTesters | PC Ekspert | Hardware-Inside | HEXUS.net | LanOC | XFastest News | Tweaktown | PC Perspective | Tom's Hardware | Adrenaline
ROG CROSSHAIR VIII HERO (WI-FI) [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 8x SATA 6Gb/s 9x USB 3.2 Gen2 (7A+1C+INT) Realtek RTL8125G (2.5GbE) Intel I211AT (1GbE) Intel Wi-Fi 6 AX200 Supreme FX S1220	14(7)+2(1) Phase ASP1405I (IR35201, 6+2) 16x Infineon IR3555 (60A) -- keine Doppler (Twin Phase) [Q1] [Q2]	passiv mit Heatpipe aktiv (Lüfter)	HARDWARELUXX | eTeknix | Benchlife.info | TechTesters | TechTesters | PC Ekspert | Guru3d | Hardware-Inside | HEXUS.net | Thefpsreview | Tom's Hardware | Planet3Dnow | Techpowerup | ThinkComputers.org | Overclockers.ru | Overclockers Club

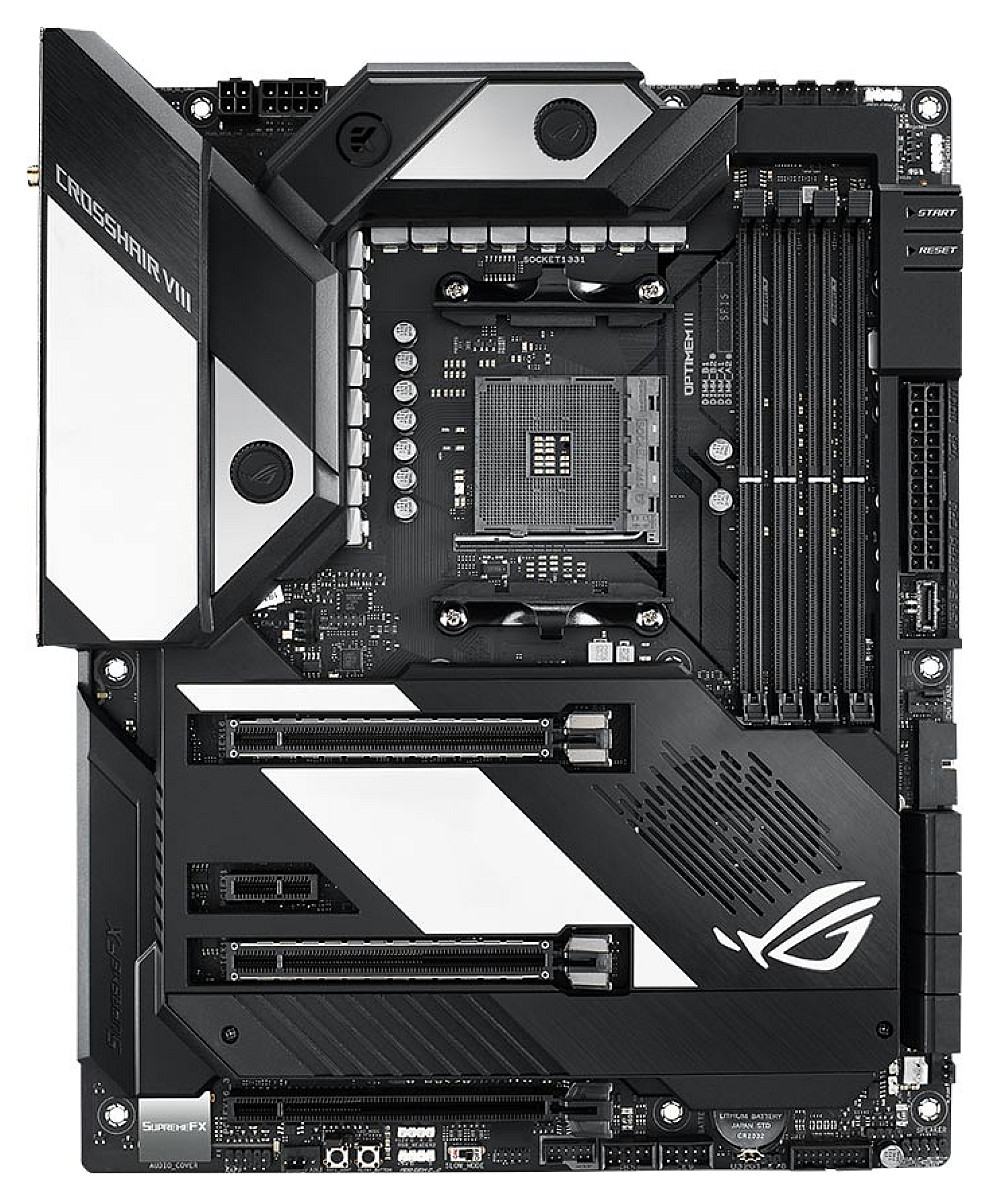

ROG CROSSHAIR VIII FORMULA [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 8x SATA 6Gb/s 9x USB 3.2 Gen2 (7A+1C+INT) Aquantia LAN (5GbE) Intel I211AT Intel Wi-Fi 6 AX200 Supreme FX S1220	14(7)+2(1) Phase ASP1405I (IR35201, 6+2) 16x Infineon IR3555 (60A) -- keine Doppler (Twin Phase) [Q1] [Q2]	passiv & Wasser (CrossChill EK III) aktiv (Lüfter)	Xfastest | Vonguru.fr | Expreview | Xtreme Hardware | TechTesters | MadboxPC | HKEPC | CoolPC | Xtreme Hardware | Guru3d | Tweaktown | OCLab.ru | Overclockers.ua | i2Hard | DDWorld.cz | GreenTech Reviews | Overclockers.ru
Back To Top​

[/td]

BIOSTAR

Spoiler

	Bilder	Form- faktor	Grundausstattung	VRM (Quelle)	Kühlung (VRM/Chipsatz)	Reviews
A520
B550

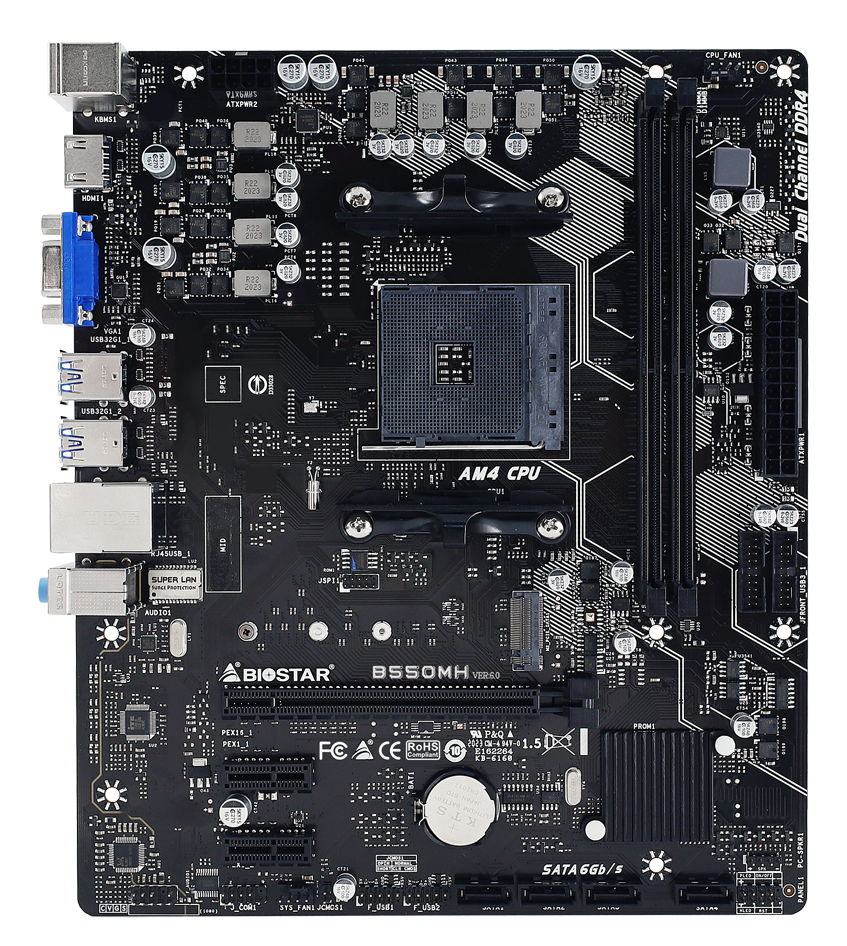

B550MH [PV]		µATX​	1x PEG 1x M.2 (PCIe 4x4 & SATA) 4x SATA 6Gb/s Realtek RTL8111H (1GbE) Realtek ALC887	"4+3 Phase" PowerPAK/LFPAK	ohne/passiv
Racing B550 GTQ [PV]		µATX​	2x PEG (16/4) 2x M.2 (PCIe 4x4, 1x SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8118AS (1GbE) Realtek ALC1150		passiv/passiv
Racing B550GTA [PV]		ATX​	2x PEG (16/4) 2x M.2 (PCIe 4x4, 1x SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Realtek ALC1150		passiv/passiv
X570
Racing X570GT [PV]		µATX​	1x PEG 1x M.2 (PCIe 4x4 & SATA) 4x SATA 6Gb/s Realtek RTL8111H (1GbE) Realtek ALC887	4+3 Phases Intersil ISL95712 (4+3) Sinopower 2x SM4364A +1 SM4377 (CPU) Sinopower 1x SM4364A +1 SM4377 (Uncore)	ungekühlt aktiv (Lüfter)	DDWorld.cz | Hardware-Inside
Racing X570GTA [PV]		ATX​	2x PEG (16/4) 1x M.2 (PCIe/SATA) 6x SATA 6Gb/s Realtek RTL8111H Realtek ALC887	"8+2 Phase"	passiv aktiv (Lüfter)	eTeknix | FunkyKit | Mad Shrimps

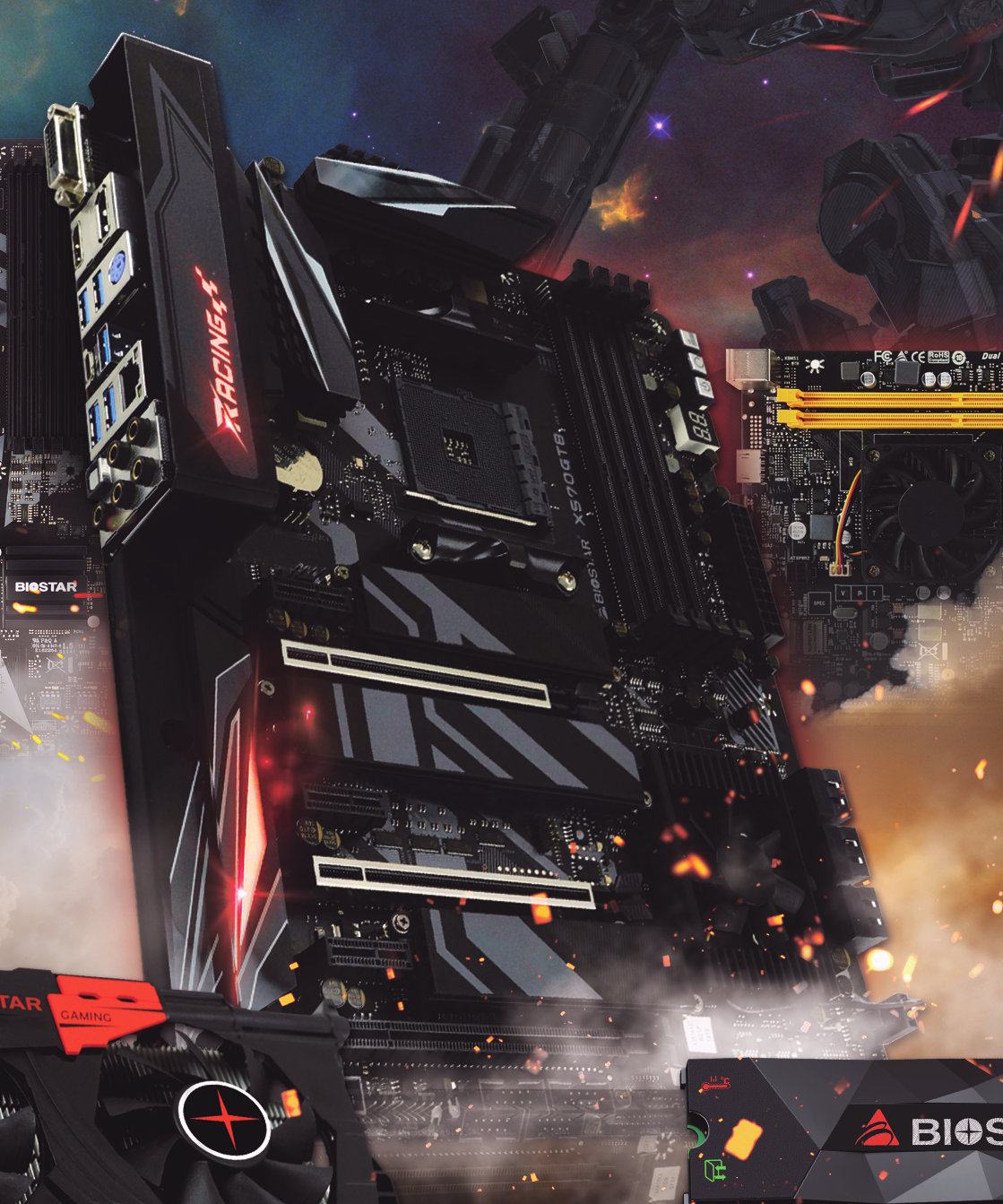

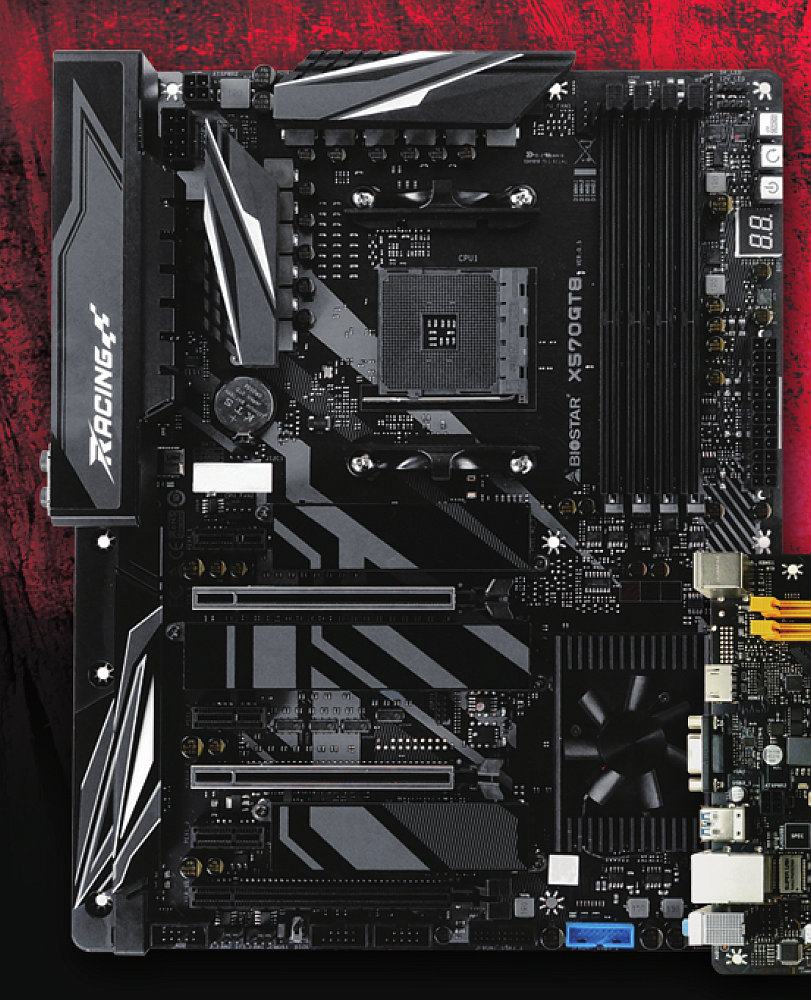

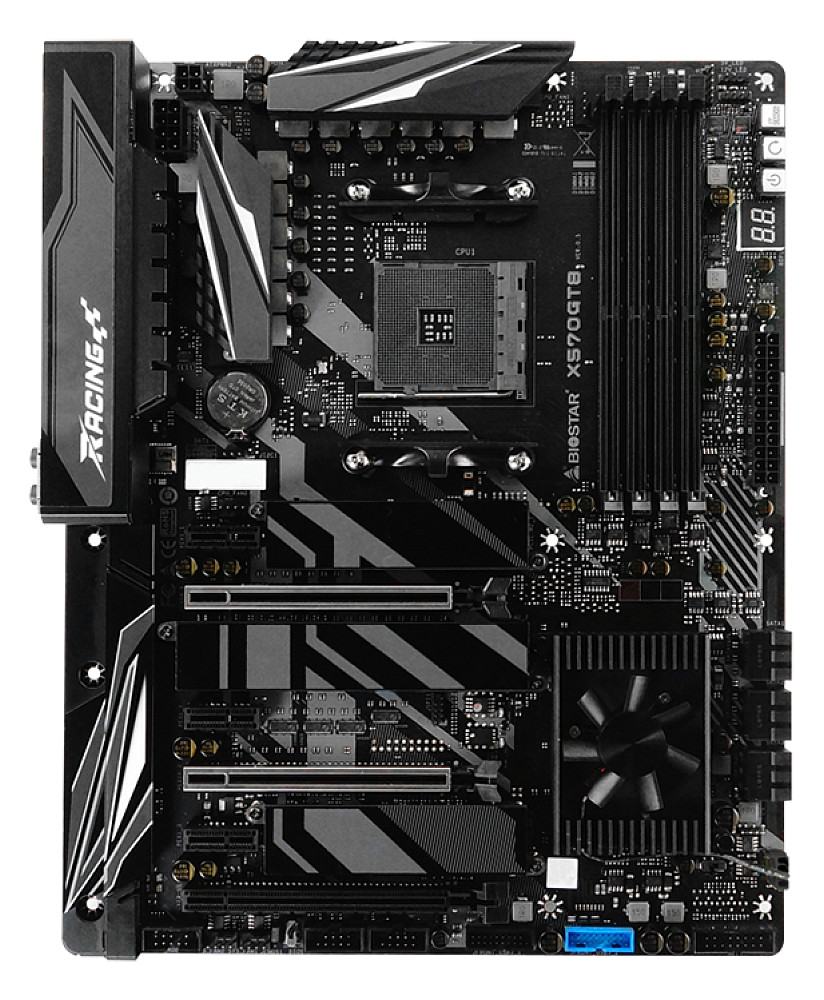

Racing X570GT8 [PV]		ATX​	3x PEG (16/0/4, 8/8/4) 3x M.2 (PCIe/SATA) 2+0 USB 3.2 Gen2 (A+C) 6x SATA 6Gb/s Intel i211AT Realtek ALC1220	8(4)+4(2) Phases Infineon IR35201 (4+2) 12x Infineon IR3555 P-Stage (60A) 6x Infineon IR3599 (Doppler) [Belege gesucht!]	passiv aktiv (Lüfter)	FunkyKit | Brainbox.kr | Tom's Hardware

COLORFUL

Spoiler

	Bilder	Form- faktor	Grundausstattung	VRM (Quelle)	Kühlung (VRM/Chipsatz)	Reviews
A520
B550
CVN B550M Gaming Pro [PV]		µATX​
CVN B550M Gaming Frozen [PV]		µATX​
X570

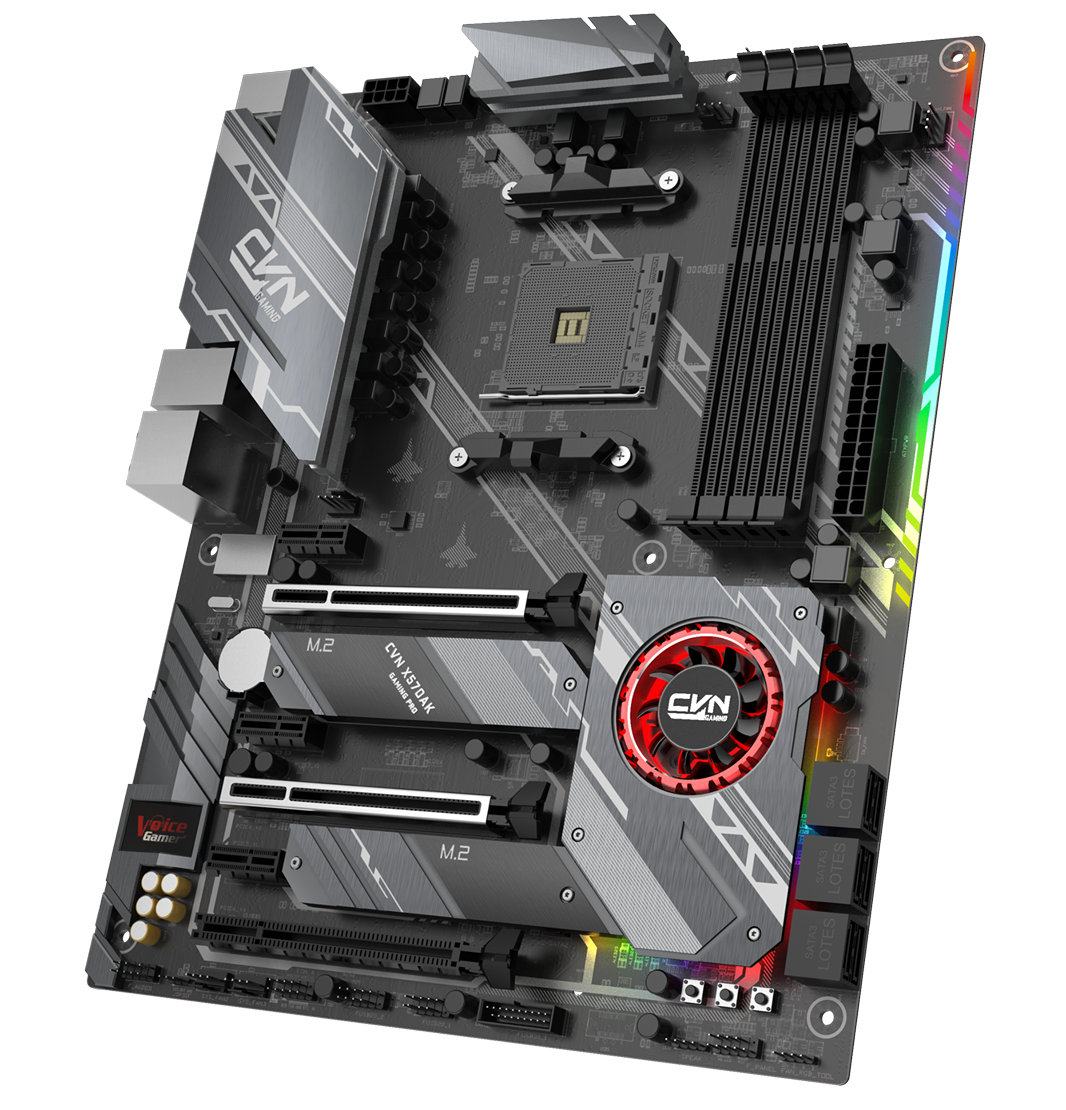

CVN X570AK Gaming Pro		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 2x USB 3.2 Gen2 (2A) 6x SATA 6Gb/s RTL8118AS-CG Realtek ALC1150	8(4)+2 Phases Richtek RT3667BB (4+2) 1+1 OnSemi 6416A PowerPAK & Alpha & Omega AON6354 PowerPAK [Q1]	passiv aktiv ( Lüfter)	Yesky | dnzjds | Zol

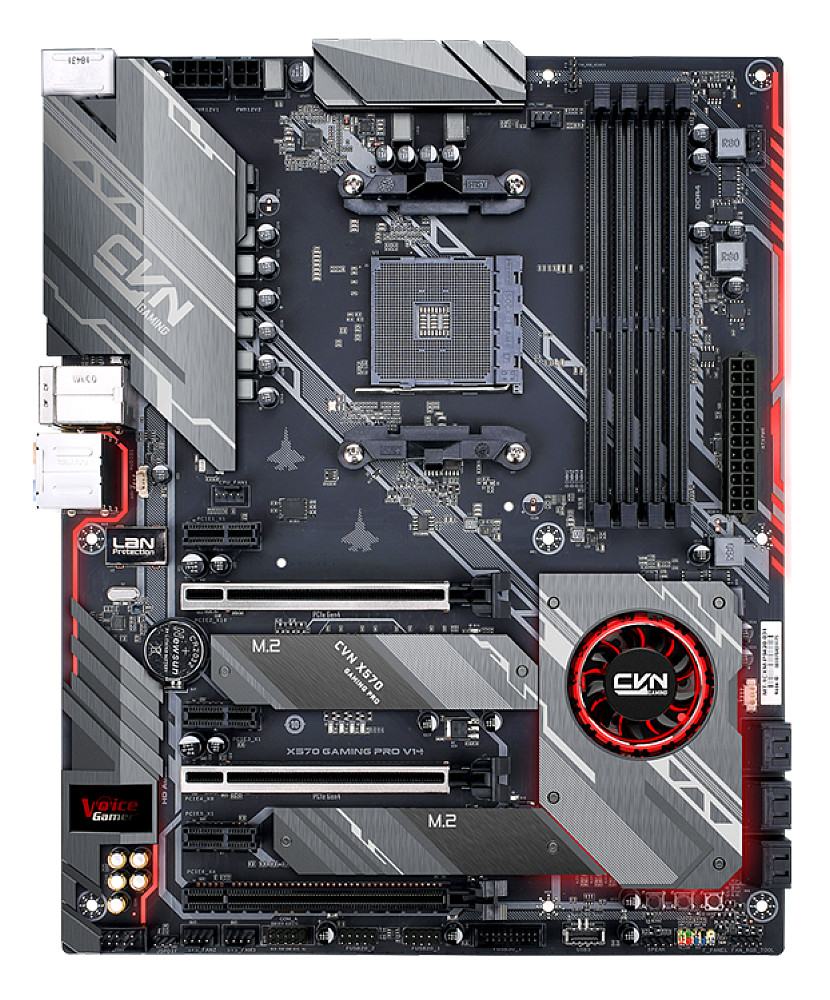

CVN X570 GAMING PRO V14		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 2x USB 3.2 Gen1 (2A) 6x SATA 6Gb/s RTL8118AS-CG Realtek ALC1150	8(4)+2 Phases Richtek RT3667BB (4+2) Alpha & Omega AON6414A (H) & AON6354 (L) [Q1]	passiv aktiv ( Lüfter)	The Overclocking Page | pconline.com.cn | Yesky
CVN X570M GAMING PRO V14		µATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA) 2x USB 3.2 Gen1 (2A) 6x SATA 6Gb/s RTL8118H (1GbE) Realtek ALC892		passiv aktiv ( Lüfter)	MyDrivers

GALAX (KFA)

Spoiler

	Bilder	Form- faktor	Grundausstattung	VRM (Quelle)	Kühlung (VRM/Chipsatz)	Reviews
A520
B550
X570
X570M (Biostar X570GT Clone)		µATX​	1x PEG 1x M.2 (PCIe 4x4 & SATA) 4x SATA 6Gb/s Realtek RTL8111H (1GbE) Realtek ALC887	4+3 Phases	ungekühlt aktiv (Lüfter)

GIGABYTE

Spoiler

	Bilder	Form- faktor	Grundausstattung	VRM (Quelle)	Kühlung (VRM/Chipsatz)	Reviews
A520
B550
B550M-S2H [PV]		µATX​
B550M-H [PV]		µATX​
B550M-DS3H [PV]		µATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x2) 4x SATA 6Gb/s Realtek RTL8118 (1GbE) Realtek ALC887	5+3 Phase Intersil ISL229004 (5+3) PowerPAK 1H2L/1H1L (Q1)	passiv(CPU)/ohne(SOC)/passiv
B550M-DS3H AC [PV]		µATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x2) 4x SATA 6Gb/s Realtek RTL8118 (1GbE) WiFi 802.11ac (Type?) Realtek ALC887	5+3 Phase Intersil ISL229004 (5+3) PowerPAK 1H2L/1H1L	passiv(CPU)/ohne(SOC)/passiv
B550M Gaming [[PV]]		µATX​		5+3 Phase Intersil ISL229004 (5+3) PowerPAK 1H2L (Q1)
B550 Gaming X [PV]		ATX​	2x PEG (16/2) 2x M.2 (1x 4x4 & SATA, 1x 3x2) 4x SATA 6Gb/s 1x USB 3.2 Gen2 (A) Realtek RTL8118 (1GbE) Realtek ALC887	10(5)+3 Phase Intersil ISL229004 (5+3) 5x Intersil ISL6617A (Doppler) PowerPAK 1H1L (Q1)	passiv/passiv
B550 Vision D [PV]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (1x 4x4, 1x 3x4 & SATA) 4x SATA 6Gb/s 4x USB 3.2 Gen2 (2A, Titan Ridge: 2C) 2x Intel I211AT (1GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220-VB	12(6)+2 Phase Intersil ISL229004 (6+2) 12x Vishay SiC651C DrMOS (50A) 2x Vishay SiC651ACD DrMOS (50A) (Q1)	passiv/passiv
B550I Aorus Pro AX [PV]		ITX​	1x PEG 2x M.2 (1x 4x4 & SATA, 1x 3x4) 4x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220-VB	6+2 Phase Intersil ISL229004 (6+2) 8x Intersil ISL99390 Powerstages (90A) (Q1)	passiv/passiv
B550M Aorus Elite [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x2) 4x SATA 6Gb/s Realtek RTL8118 (1GbE) Realtek ALC887	10(5)+3 Phase Intersil ISL229004 (5+3) 5x Intersil ISL6617A (Doppler) PowerPAK 1H2L/1H1L (Q1)	passiv/passiv
B550 Aorus Elite [PV]		ATX​	3x PEG (16/2/1) 2x M.2 (1x 4x4 & SATA, 1x 3x4/2) 4x SATA 6Gb/s 2x USB 3.2 Gen2 (2A) Realtek RTL8125 (2.5GbE) Realtek ALC1200	12(6)+2 Phase Intersil ISL229004 (6+2) 12x Vishay SiC651C DrMOS (50A) 2x Vishay SiC651ACD DrMOS (50A) (Q1)	passiv/passiv
B550M Aorus Pro [PV]		µATX​	3x PEG (16/2/1) 2x M.2 (1x 4x4 & SATA, 1x 3x4/2) 4x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8118 (1GbE) Realtek ALC1200	10(5)+3 Phase Intersil ISL229004 (5+3) 5x Intersil ISL6617A (Doppler) PowerPAK 1H1L (Q1)	passiv/passiv
B550 Aorus Pro [PV]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (1x 4x4, 1x 3x4 & SATA) 4x SATA 6Gb/s 3x USB 3.2 Gen2 (2A+C) Realtek RTL8125 (2.5GbE) Realtek ALC1220-VB	12(6)+2 Phase Intersil ISL229004 (6+2) 12x Vishay SiC651C DrMOS (50A) 2x Vishay SiC651ACD DrMOS (50A) (Q1)	Finstack mit Heatpipe/passiv
B550 Aorus Pro AC [PV]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (1x 4x4, 1x 3x4 & SATA) 4x SATA 6Gb/s 3x USB 3.2 Gen2 (2A+C) Realtek RTL8125 (2.5GbE) Intel 802.11ac (3168) Realtek ALC1220-VB	12(6)+2 Phase Intersil ISL229004 (6+2) 12x Vishay SiC651C DrMOS (50A) 2x Vishay SiC651ACD DrMOS (50A) (Q1)	Finstack + Heatpipe/passiv
B550 Aorus Master [PV]		ATX​	3x PEG (16/4/4) 3x M.2 (1x 4x4 & SATA, 2x 4x4/2) 6x SATA 6Gb/s 3x USB 3.2 Gen2 (2A+C) Realtek RTL8125 (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220-VB	14+2 Phase Infineon XDPE132G5C (14+2) Infineon TDA21472 Powerstages (70A) (Q1, Q2)	Finstack + Heatpipe/passiv
X570
X570 UD [PV] [Sammelthread]		ATX​	3x PEG (16/4/4) 1x M.2 (4x4 & SATA) 6x SATA 6GB/s Realtek RTL8111 (1GbE) Realtek ALC887	10(5)+2 Phase Intersil ISL69147 (5+2) OnSemi 4C10N+4C06N PowerPak (1H+2L) 10x Intersil ISL6625A (Driver) 5x Intersil ISL6617A (Doppler)	passiv aktiv (Lüfter)
X570 Gaming X [PV] [Sammelthread]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA) 6x SATA 6GB/s Realtek RTL8111 (1GbE) Realtek ALC887	10(5)+2 Phase Intersil ISL69147 (5+2) OnSemi 4C10N+4C06N PowerPak (1H+2L) 10x Intersil ISL6625A (Driver) 5x Intersil ISL6617A (Doppler) [Q1] [Q2]	passiv aktiv (Lüfter)	Bit-Tech | XFastest | The FPS Review
X570 Aorus Elite [PV] [Sammelthread]		ATX​	2x PEG (16/4) 2x M.2 (4x4 & SATA) 6x SATA 6Gb/s 2+1 USB 3.2 Gen2 (A+C+INT) Intel I211AT (1GbE) Realtek ALC1200	12(6)+(2)1 Phase Intersil ISL69138 (6+1) 12x Vishay SiC634 DrMOS (50A) 6x Intersil ISL6617A (Doppler) [Q1]	passiv aktiv (Lüfter) Lochabstand Chipsatz: 50x43mm (66mm diagonal) [Q] [Q2]	Tom's Hardware | Hermitage Akihabara | Xfastest
X570 Aorus Pro [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Realtek ALC1220-VB	12(6)+2 Phase Infineon IR35201 (6+2) 12x Infineon IR3553 P-Stages (40A) 6x Infineon IR3599 (Doppler)	passiv, Finstack mit Heatpipe aktiv (Lüfter) Lochabstand Chipsatz: 50x43mm (66mm diagonal) [Q]	eTeknix | TechTesters | Vonguru.fr | GreenTech Reviews | ProClockers | FunkyKit | [*]Vortez | Elchapuzas Informatico | OC3D
X570 Aorus Pro WIFI [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4 & SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel I211AT (1GbE) Realtek ALC1220-VB Wi-Fi 6	12(6)+2 Phase Infineon IR35201 (6+2) 12x Infineon IR3553 P-Stages (40A) 6x Infineon IR3599 (Doppler)	passiv, Finstack mit Heatpipe aktiv (Lüfter)	Techpowerup | Expreview | ProClockers | FunkyKit | Tom's Hardware | Overclockers | HD Tecnologia | PCEVA
X570 Aorus Ultra [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 3x M.2 (4x4 & SATA) 6x SATA 6Gb/s 3+1 USB 3.2 Gen2 (2A+C+INT) Intel I211AT (1GbE) Wi-Fi 6 Realtek ALC1220-VB	12(6)+2 Phase IR35201 (6+2) 12x Infineon IR3553 P-stages (40A) 6x Infineon IR3599 (Doppler)	passiv, Finstack mit Heatpipe aktiv (Lüfter)	TechTesters | XFastest | Tom's Hardware | Coolaler
X570 Aorus Master [PV] [Sammelthread]		ATX​	3x PEG (16/0/4, 8/8/4) 3x M.2 (4x4 & SATA) 6x SATA 6Gb/s 4+1 USB 3.2 Gen2 (3A+C+INT) Intel I211AT (1GbE) Realtek LAN (2.5GbE) Intel Wi-Fi 6 Realtek ALC1220-VB	12+2 Phases Infineon XDPE132G5C (16, 12+2) 14x Infineon IR3556M P-Stages (50A) [Q1] [Q2]	passiv, Finstack mit Heatpipe aktiv (Lüfter) Lochabstand Chipsatz: 66mm [Q] [Q2]	eTeknix | Xfastest | ThinkComputers | OC3D | TechTesters | Vortez | Adrenaline | Tom's Hardware | Tweaktown | Bit-Tech | Hardwarecooking.fr | Guru3d | brainbox.kr | hwbox.gr | PC Perspective | KitGuru | HDR247 | Hardware Heaven | Planed3dnow
X570 Aorus Xtreme [PV] [Sammelthread]		ATX+ 305x270​	3x PEG (16/0/4, 8/8/4) 3x M.2 (4x4 & SATA) 6x SATA 6Gb/s 5+1 USB 3.2 Gen2 (4A+C+INT) Aquantia LAN (10GbE) Intel I211AT (1GbE) Intel Wi-Fi 6 Realtek ALC1220-VB	14+2 Phase Infineon XDPE132G5C (16/14+2) 16x Infineon TDA21472 P-Stages (70A) [Q1]	passiv, Finstack mit Heatpipe passiv mit Heatpipe	eTeknix | Tweaktown | Hexus.net | AnandTech | Brainbox.co.kr | HKEPC | DDWorld.cz
X570-I AORUS PRO WIFI [PV] [Sammelthread]		ITX​	1x PEG 2x M.2 (4x4) 4x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Intel LAN (1GbE) Wi-Fi 6 Realtek ALC1220-VB	6+2 Phase IR35201 (6+2) 6x Infindeon TDA21472 P-stages (70A) 2x Infineon IR3553 P-Stages (40A) [Q1]	passiv aktiv (Lüfter)	HARWARELUXX | eTeknix | Coolaler | TechTesters | Sweclockers | GinjFo | hkepc | Hermitage Akihabara | BenchLife | Tom's Hardware | bit-tech.net | AnandTech

MSI

Spoiler

	Bilder	Form- faktor	Grundausstattung	VRM (Quelle)	Kühlung (VRM/Chipsatz)	Reviews
A520
B550
B550-A Pro [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8111H (1GbE) Realtek ALC892	"10+2 Phase" PowerStages (60A)	passiv/passiv
MAG B550M Mortar [PV]		µATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Realtek ALC1200	8(4)+2 Phase Renesas RAA229004 (8/4+2) Teamed Phases 10x Intersil ISL99360 DrMOS (60A) (Q1)	passiv/passiv
MAG B550M Mortar WIFI [PV]		µATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1200	8(4)+2 Phase Renesas RAA229004 (8/4+2) Teamed Phases 10x Intersil ISL99360 DrMOS (60A)	passiv/passiv
MAG B550 Tomahawk [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Realtek RTL8111H (1GbE) Realtek ALC1200	10(5)+2 Phase Renesas RAA229004 (6+2) Teamed Phases 12x Renesas ISL99360 DrMOS (60A) (Q1, Q2, Q3)	passiv/passiv
MPG B550 Gaming Plus [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8111H (1GbE) Realtek ALC892	"10+2 Phase" LFPAK/PowerPAK	passiv/passiv
MPG B550I Gaming Edge WIFI [PV]		ITX​	1x PEG 2x M.2 (1x 4x4 & SATA, 1x 3x4) 4x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1200	"8+2 Phase" DrMOS (60A)	passiv/aktiv (40mm-Lüfter)
MPG B550 Gaming Edge WIFI [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1200	"10+2 Phase" PowerStages (60A)	passiv/passiv
MPG B550 Gaming Pro Carbon WIFI [PV]		ATX​	2x PEG (16/4) 2x M.2 (1x 4x4 & SATA, 1x 3x4) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8125 (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1200	10(5)+2(1) Phase IR35201 12x TDA21462 PowerStages (60A) 6x IR3599 (Doppler)	passiv/passiv
X570
X570-A Pro [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4, 4x3 & SATA) 6x SATA 6Gb/s 2x USB 3.2 Gen2 (A+C) Realtek RTL8111H (GbE) Realtek ALC1220	8(4)+2(?) Phases Infineon IR35201 (8/4+?) OnSemi 4C029/4C024 PowerPAK Infineon IR3598 (Dual Driver) [Q1]	passiv aktiv (Lüfter)	Bit-Tech
MAG X570 Tomahawk WIFI [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4, 4x3 & SATA) 6x SATA 6Gb/s 5x USB 3.2 Gen2 (3A+2C) Realtek RTL8125B (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1200-VD1	12(6)+2 Phases Intersil ISL69247 (6+2) 14x Intersil ISL99360 PowerStage (60A) 6x Intersil ISL6617 (Doppler) [Q1]	passiv aktiv (Lüfter)

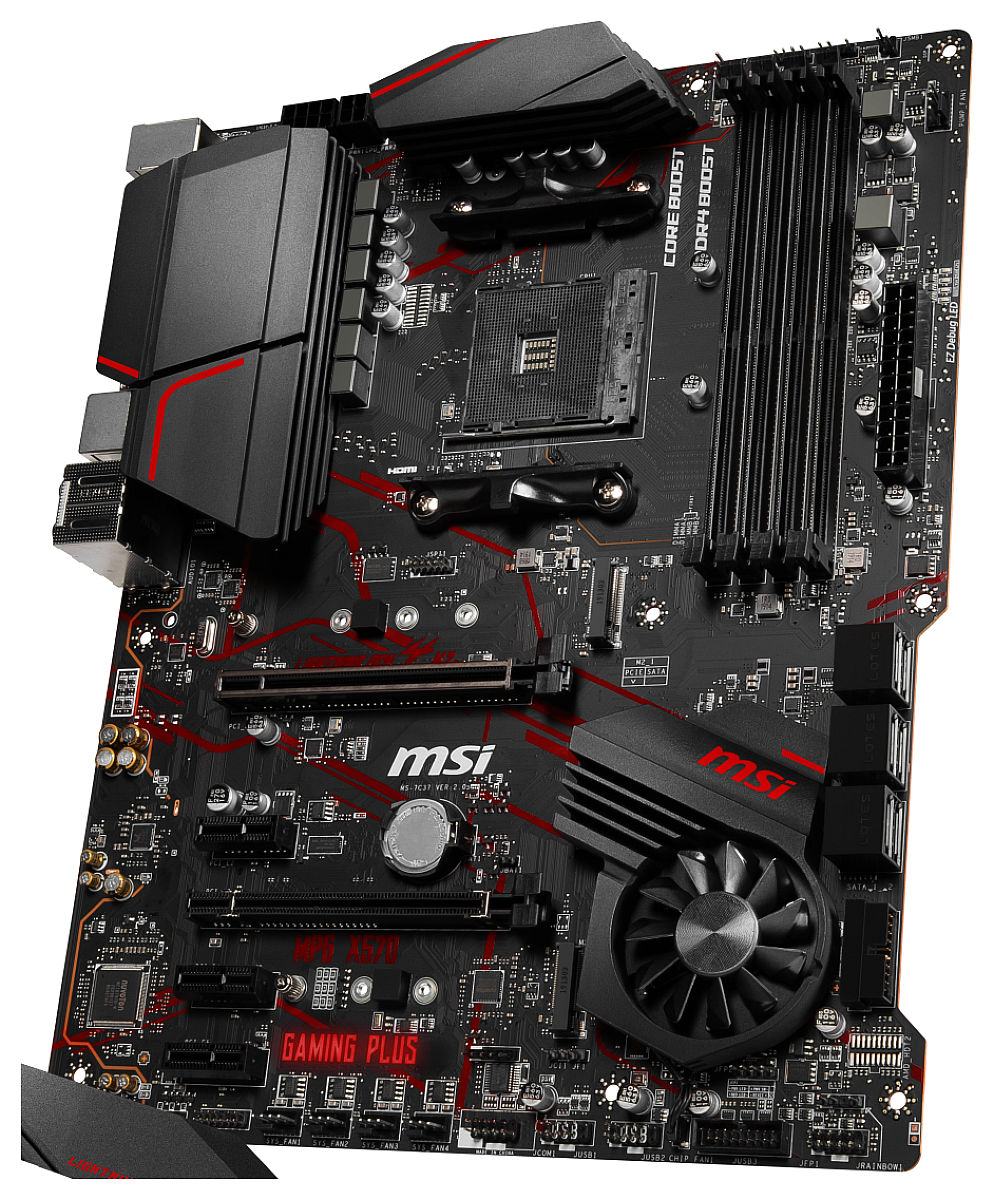

MPG X570 Gaming Plus [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4, 4x3 & SATA) 2x USB 3.2 Gen2 (A+C) 6x SATA 6Gb/s Realtek RTL8111H (1GbE) Realtek ALC1220	8(4)+2(?) Phases Infineon IR35201 (8/4+?) OnSemi 4C029/4C024 PowerPAK Infineon IR3598 (Dual Driver) [Q1]	passiv aktiv (Lüfter)	GiggleHD | Overclockers.ru | Tom's Hardware

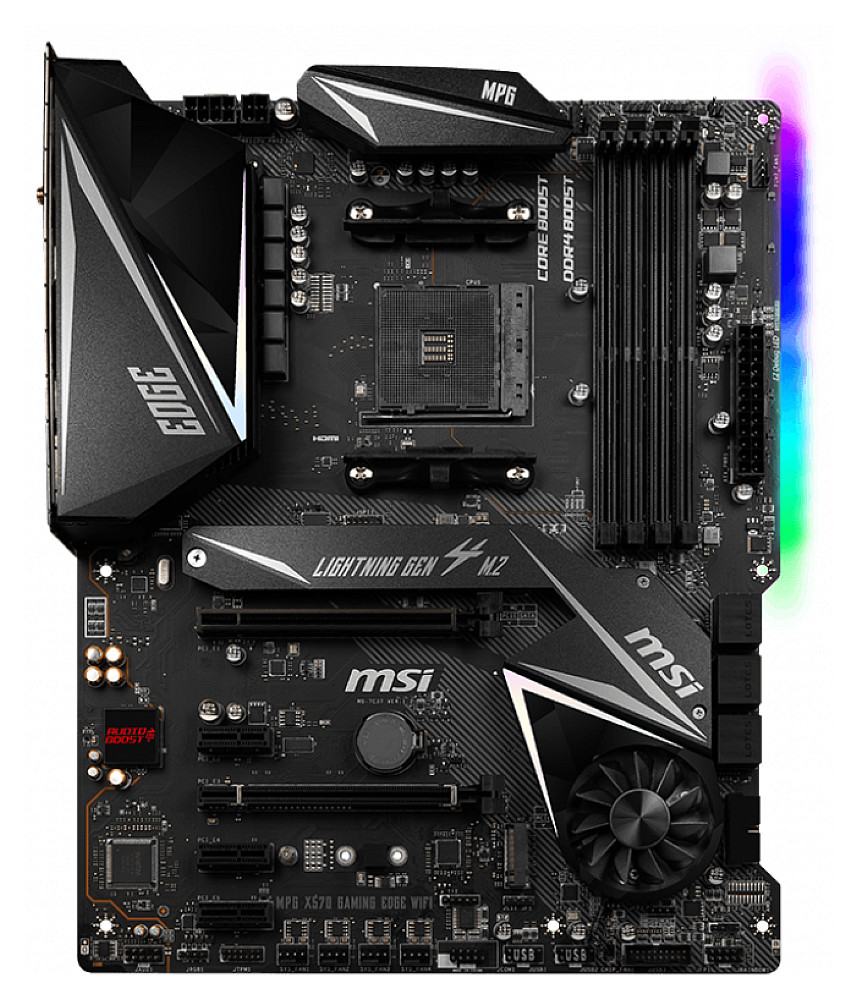

MPG X570 Gaming Ede WIFI [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4, 4x3 & SATA) 4x USB 3.2 Gen2 (3A+C) 6x SATA 6Gb/s Realtek RTL8111H (1GbE) Intel Wireless AC-3168 Realtek ALC1220	8(4)+2(?) Phases Infineon IR35201 (8/4+?) OnSemi 4C029/4C024 PowerPAK Infineon IR3598 (Dual Driver) [Q1]	passiv aktiv (Lüfter)	Coolaler | [User Review] Hardwareluxx | HKEPC Hardware | OCC | Overclockers.ua | Overclockers.ru | HW-Journal
MPG X570 Gaming Pro Carbon WIFI [PV]		ATX​	2x PEG (16/4) 2x M.2 (4x4, 1x SATA) 4x USB 3.2 (3A+C) 6x SATA 6Gb/s Intel I211AT (GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220	10(5)+2(?) Phases Infineon IR35201 (8/5+?) uPI QA3111N6N Dual-N (56A) Infineon IR3598 (Dual Driver) [Q1]	passiv aktiv (Lüfter)	OC3D | Hardware-Inside | [User-Review] Hardwareluxx von Berserkerus | i2hard.ru

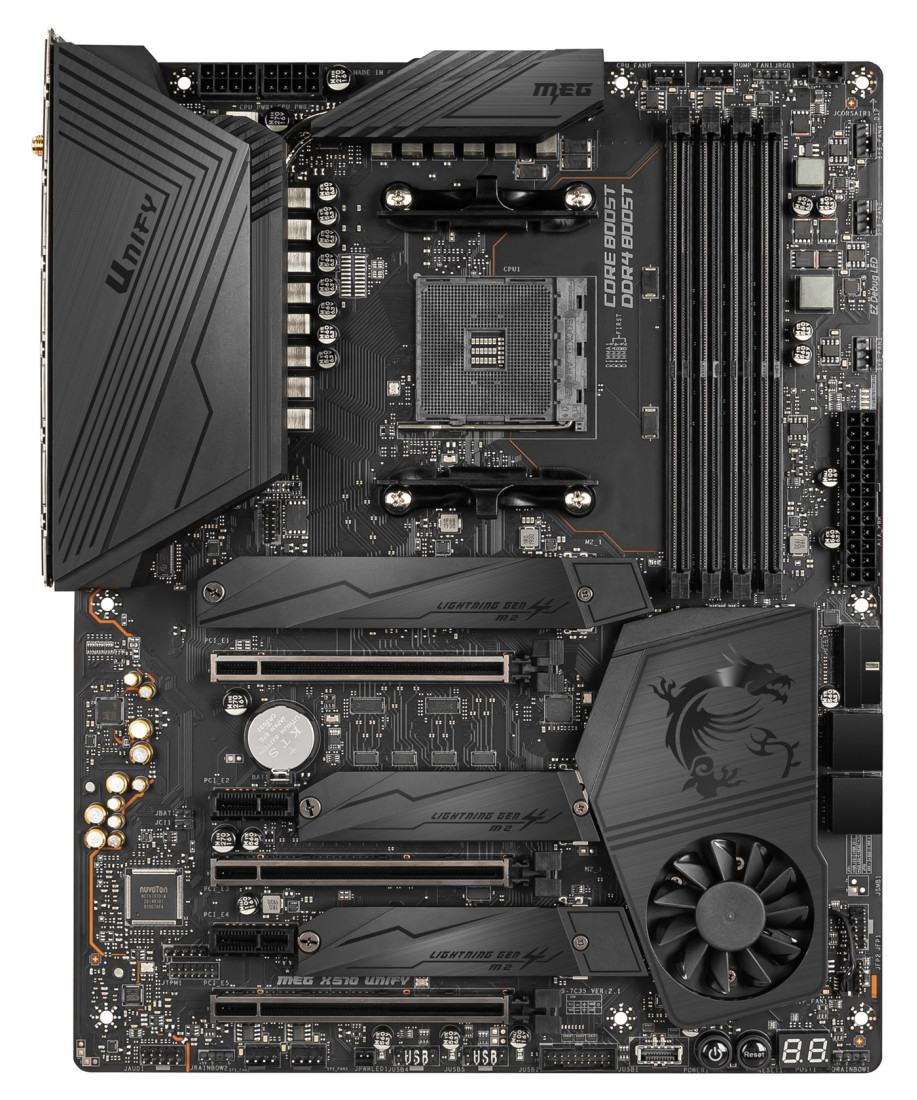

MEG X570 Unify [PV]		ATX​	3x PEG (16/0/4, 8/8/4) 3x M.2 (4x4, 2x SATA) 4x SATA 6Gb/s 5x USB 3.2 Gen2 (3A+C+INT) Realtek 8125-CG (2.5GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220	12(6)+2 Phases Infineon IR35201 (8/6+2) 14x Infineon IR3555 (60A) Infineon IR3599 (Doppler) [Q1]	passiv mit Heatpipe aktiv (Lüfter) Lochabstand Chipsatz: 37x20mm [Q]	Geeknetic.es | Vortez | Coolaler | Techtesters | Hardware Inside | Overclocking | Overclockers.ru | Overclockers.ua | HKEPC | The FPS Review | Comptoir-Hardware | PC Perspective

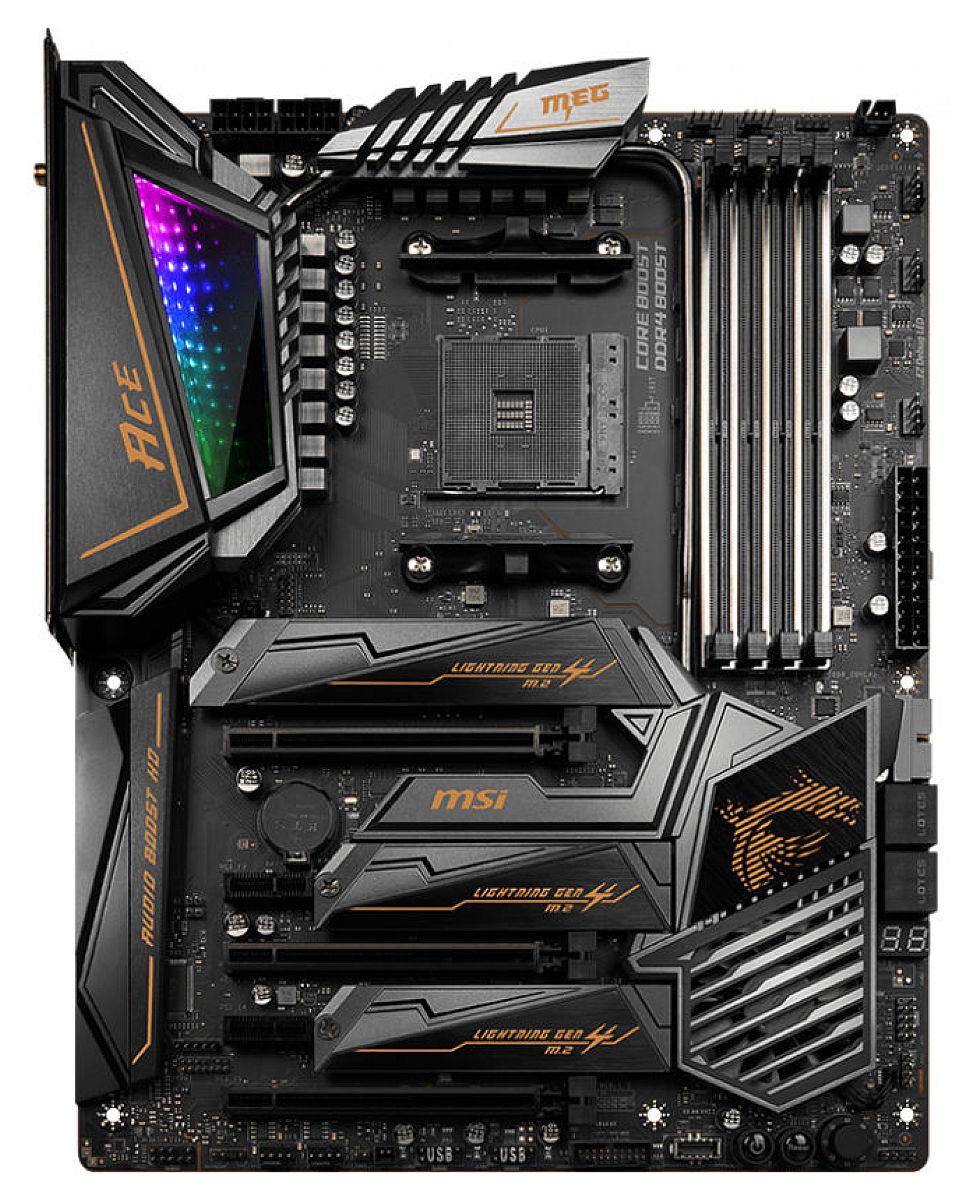

MEG X570 Ace [PV]		ATX​	3x PEG (16/0/4, 8/8/4) 3x M.2 (4x4, 2x SATA) 4x SATA 6Gb/s 5x USB 3.2 Gen2 (3A+C+INT) Realtek 8125-CG (2.5GbE) Intel WGI211AT (GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220	12(6)+2 Phases Infineon IR35201 (8/6+2) 14x Infineon IR3555 (60A) Infineon IR3599 (Doppler) [Q1] [Q2]	passiv mit Heatpipe aktiv (Lüfter) Lochabstand Chipsatz: 37x20mm [Q]	HARDWARELUXX | eTeknix | TechTesters | Overclockers.ru | Expreview | Tom's Hardware | AnandTech | Think Computers | Adrenaline | Hermitage Akihabara | Tweaktown | hwbox.gr | Elchapuzas Informatico | Hardware-Journal | KitGuru | OC3D Review | Vortez | HEXUS.net | Le comptoir du hardware | Overclockers.ua | [User-Review] Hardwareluxx (Rayken) | [User-Review] Hardwareluxx von Vonali | Hardwarecooking.fr | Sweclockers

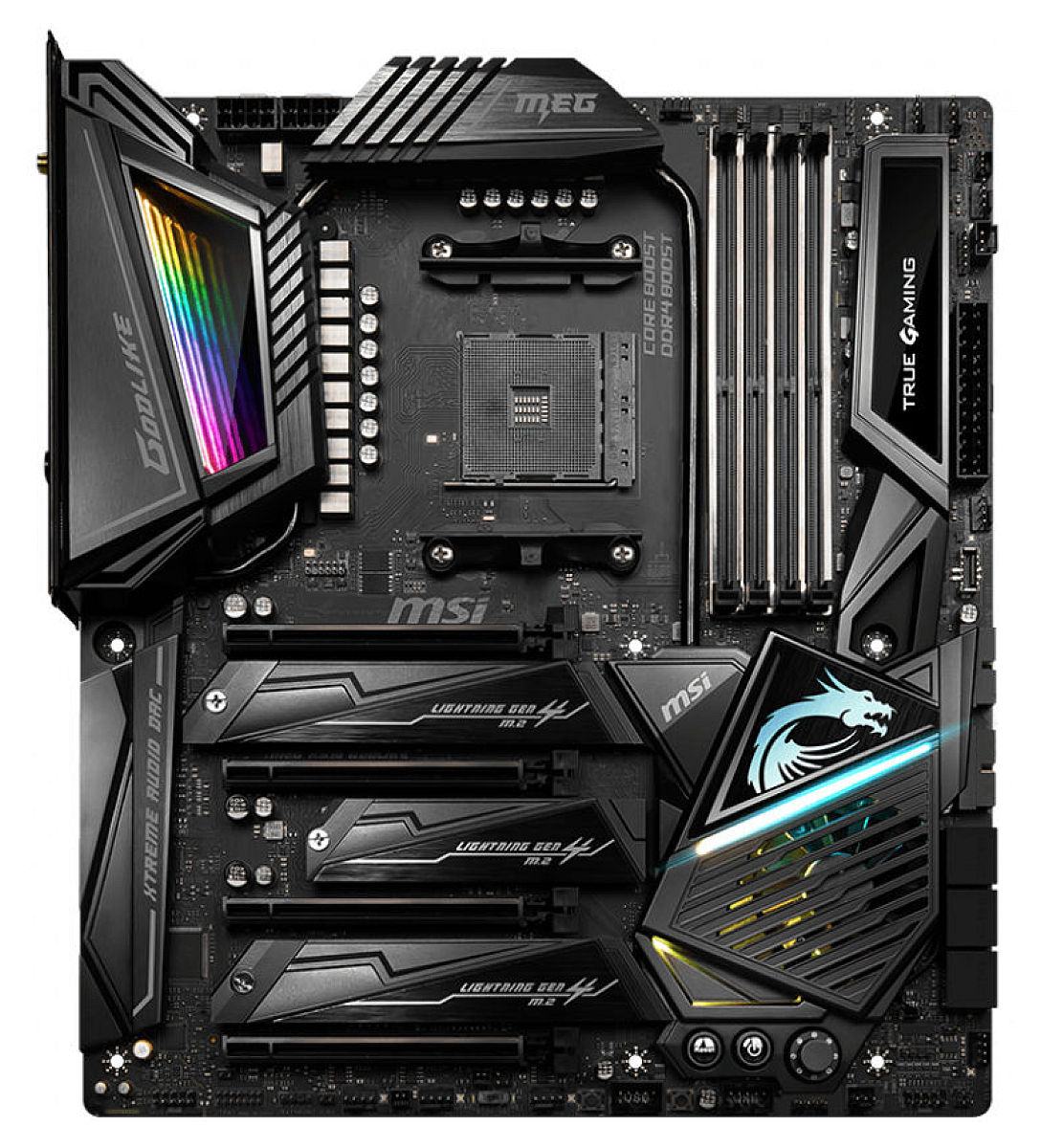

MEG X570 Godlike [PV]		ATX+ 305x270​	4x PEG (16/0/0/4, 8/0/8/4, 8/4/4/4) 3x M.2 (4x4) 6x USB 3.2 Gen2 (4A+C+INT) 6x SATA 6Gb/s Killer E3000+E2600 (2.5+1GbE) Killer Wi-Fi 6 AX1650 Aquantia AQC107 Add-On Card Realtek ALC1220	14(7)+4(1) Phases Infineon IR35201 (8+0/7+1) 18x Infineon TDA21472 P-Stage (70A) Infineon IR3599 (Doppler) [Q1] [Q2]	passiv mit Heatpipe aktiv (Lüfter)	eTeknix | GiggleHD | PC Ekspert | Guru3d | HKEPC | CoolPC | Overclockers.ru | AnandTech | TechTesters | Hardware-Inside

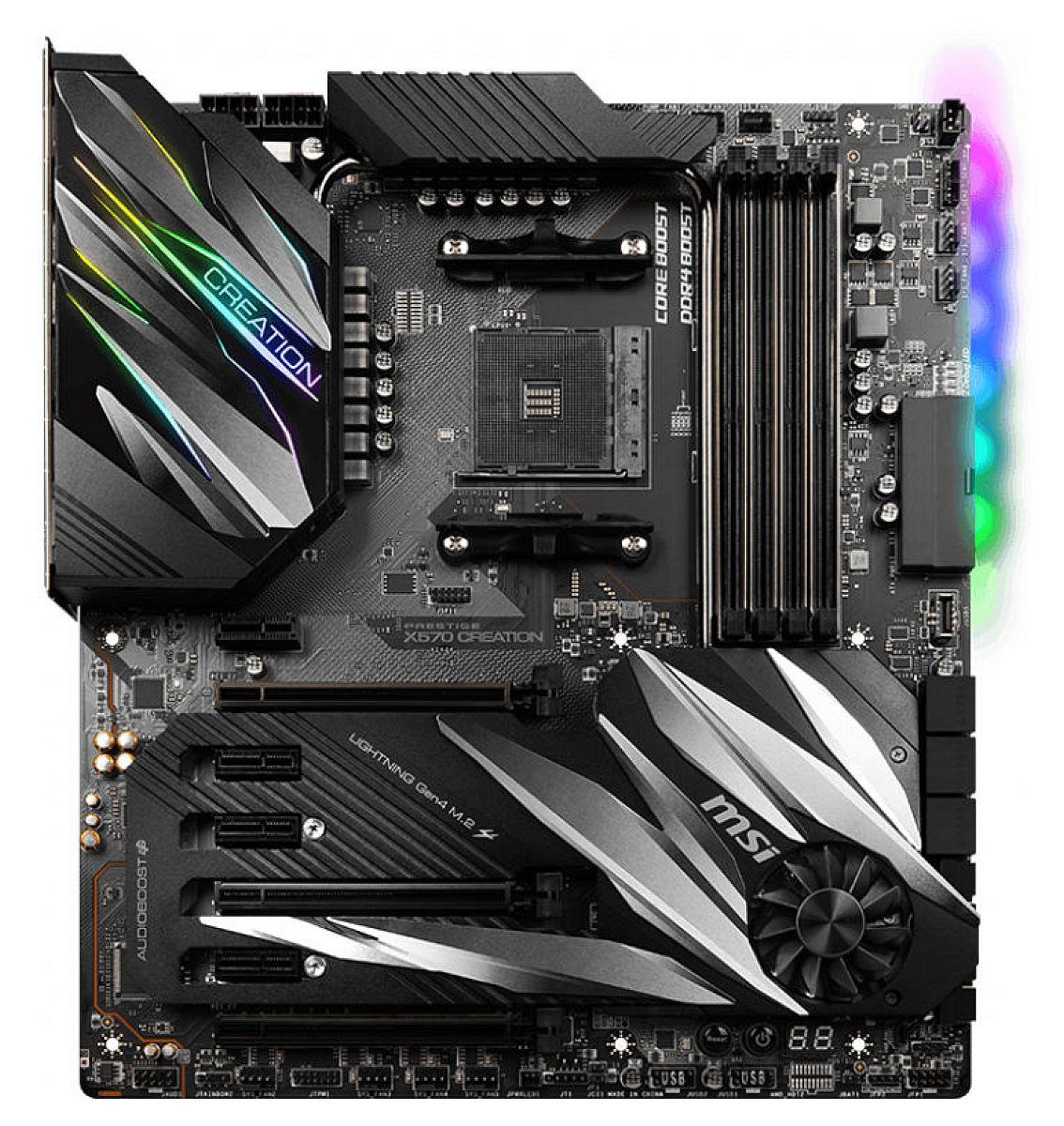

Prestige X570 Creation [PV]		ATX+ 305x270​	3x PEG (16/0/4, 8/8/4) 2x M.2 (4x4, 1x SATA) 3x USB 3.2 Gen2 (A+C+INT) 6x SATA 6Gb/s Aquantia AQC107 (10GbE) Intel I211AT (1GbE) Intel Wi-Fi 6 AX200 Realtek ALC1220	14(7)+2(1) Phase Infineon IR35201 (8/7+1) 16x Infineon IR3555 (60A) 8x Infineon IR3599 (Doppler) [Q1]	passiv mit Heatpipe aktiv (Lüfter)	Vortez | Bit-Tech | Techtesters | HKEPC
Back To Top​

[td]
[td]
r]
[td]

---

Ergänzende Informationen hier im Forum

1) [Sammelthread] AMD Zen2 (3000er) Matisse OC und Laberthread
2) [Übersicht] Die Ultimative AM4 UEFI/BIOS Übersicht (alle Generationen) von Reous [wird stetig aktualisiert]
3) [Übersicht] PGA AM4 Mainboard VRM Liste von br0da (letztes Update 10/2018)
4) [Sammelthread] Ryzen RAM OC Thread + Mögliche Limitierungen von Reous
5) [Guide] Mainboard VRM Guide von br0da (08/2018)
​

---

Anhang: Weiterführende Links & Hinweise

Hardwareluxx News

• ComboAM4v2 1.0.0.0: AGESA-Nomenklatur startet mit B550 neu (Update) - Hardwareluxx
• B550-Mainboards: Das sind die Modelle von ASUS, ASRock, MSI und Gigabyte - Hardwareluxx
• Das sind die ersten Mainboards mit B550-Chipsatz - Hardwareluxx
• AMD spricht über die Zukunft des Sockel AM4 - Hardwareluxx
• Biostar präsentiert Racing X570GT8 X570-Motherboard - Hardwareluxx
• AMD äußert sich zur unterschiedlichen DDR4-Bandbreite des Ryzen 3700X und 3900X - Hardwareluxx
• AMD: Erste deutsche Ryzen 3000 Preise aufgetaucht - Hardwareluxx
• Erste Verkaufspreise für AMDs nextGen-CPUs und -Mainboards aufgetaucht - Hardwareluxx
• MSI X570: Chipsatzlüfter agiert in drei Semi-Passiv-Modi - Hardwareluxx
• AMD Ryzen 9 3950X mit 16 Kernen bei 5,35 GHz - Hardwareluxx
• AMD bestätigt: Kein PCIe 4.0 für Pre-X570-Mainboards - Hardwareluxx
• Mainboard-Neuheiten auf der Computex 2019 im Überblick - Hardwareluxx
• X570-Mainboards von ASRock: Von Mini-ITX bis Fullcover-Wasserkühler (Video-Update) - Hardwareluxx
• Tyan zeigt Workstation-Mainboards für AMD Ryzen und Threadripper - Hardwareluxx
• X570-Mainboards: MSIs Performance-Gaming-Serie gesichtet - Hardwareluxx
• Gigabyte präsentiert acht X570-Mainboards auf der Computex - Hardwareluxx
• X570-Mainboards von ASRock: Von Mini-ITX bis Fullcover-Wasserkühler - Hardwareluxx
• AMD erläutert die AM4-Plattform für 3rd-Gen-Ryzen-Prozessoren - Hardwareluxx
• Vom Einsteiger bis zur Workstation: ASUS stellt X570 Motherboards vor - Hardwareluxx
• Blockdiagramm zeigt Anbindung zwischen Ryzen-CPU, Chipsatz und weiteren Komponenten - Hardwareluxx
• Weiteres X570-Mainboard für Ryzen 3000 zeigt sich - Hardwareluxx
• MSI teasert X570 Ace für Ryzen 3000 & mehr auf der Computex - Hardwareluxx
• AMD Ryzen mit 16 Kernen und bis zu 4,2 GHz gesichtet - Hardwareluxx
• AMD nennt Zeitraum für 3. Generation von Ryzen und Ryzen Threadripper - Hardwareluxx

---

Aus dem Web

• AMD X570 Chipsatz Micropage (amd.com)
• [PR] AMD Announces Next-Generation Leadership Products at Computex 2019 Keynote (amd.com)
• [Performance] [ElmorLabs] AMD Ryzen 3000 Memory / Fabric (X370/X470/X570) @ Overclock.net
• [[Features] Updates to Precision Boost Overdrive for the AMD Ryzen 3000 Series - YouTube
• [ASUS] The X570 motherboard guide: Ryzen to victory with PCI Express4.0 (ASUS Edge Up)
• [ASUS] Ryzen to the challenge: choosing the right ROG X570 motherboard (Republic of Gamers Global)
• [General] THG Community: X570/X470/X370/B450/B350/A320 Motherboard Comparison (Google Tabellen)
• [Gigabyte] AORUS X570 Motherboard Microsite
• [MSI] Everything about the new MSI X570 motherboards (YouTube)
• [MSI] MSI X570 motherboard - A NEW GENERATION ASCENDED
• [Software] Shamino's Work Tool for "per-CCX" Overclocking @ Overclock.net
• [VRM] X570 Motherboard VRM Liste @ Sweclockers
• [VRM] AM4 Vcore VRM Ratings to help you decide on a mobo for 3rd gen Ryzen : Amd
• [VRM] X570 Power Delivery Specification & Comparison @ AnandTech

---

Glossar

PEG PCI Express Graphics (mechanisch PCIe x16)
USB 3.2 Gen2 entspricht Superspeed+ mit 10Gb/s (nicht USB 3.2 Gen 2x2 mit 20Gb/s, wird extra ausgewiesen)
M.2 (4x4) Anbindung mit 4 Lanes PCIe 4.0
1GbE, 2.5GbE, 5GbE, 10GbE 1/2.5/5/10 Gigabit Ethernet

[Q1] [Q2] Quelle 1, Quelle 2 (als Link)
[PV] zum Preisvergleich (als Link)

VRM
Zeile 1: Anzahl Phasen (CPU-Kerne + Uncore/SOC)
Zeile 2: PWM Controller (Phasen-max/in Verwendung)
Zeile 3: Spannungswandler Typ (Rating) für CPU-Kerne
Zeile 4: Driver (falls benötigt)
Zeile 5: Doppler (falls verwendet)

Informationen mit Quellenangabe, sofern sie nicht vom Hersteller stammen.
Eine Angabe von 12(6) bedeutet 6 Phasen gedoppelt/parallelisiert/o.ä.

---

F.A.Q.

Q: Welche DIMM Topologie verwendet Mainboard XYZ?
A: Bisher ist folgendes bekannt (wird fortlaufend ergänzt):

Spoiler

ASRock
X570 Phantom Gaming X | T-Topology Daisy Chain (Q)
X570 Taichi | T-Topology Daisy Chain (Q)

ASUS
ROG Crosshair VIII Hero & Wi-Fi | Daisy Chain
ROG Crosshair VIII Formula | Daisy Chain
ROG Strix X570-E/F Gaming | Daisy Chain


Gigabyte
--> alle X570 Modelle = Daisy Chain (Quelle)

MSI
--> alle X570 Modelle = Daisy Chain

Q: Sollte es nicht auf noch einen X590 geben?
A: Laut Informationen von GamersNexus ist der Chipsatz welcher als X570 auf den Markt kommt das, was früher der X590 werden sollte. Damals war geplant, das nur X590 PCIe 4.0 Support bekommt und der X570 ein PCIe 3.0 Chipsatz sein würde. Man hat sich jedoch statt dessen entschieden, den Chipsatz als X570 ausschliesslich mit PCIe 4.0 Support auf den Markt zu bringen (Quelle).

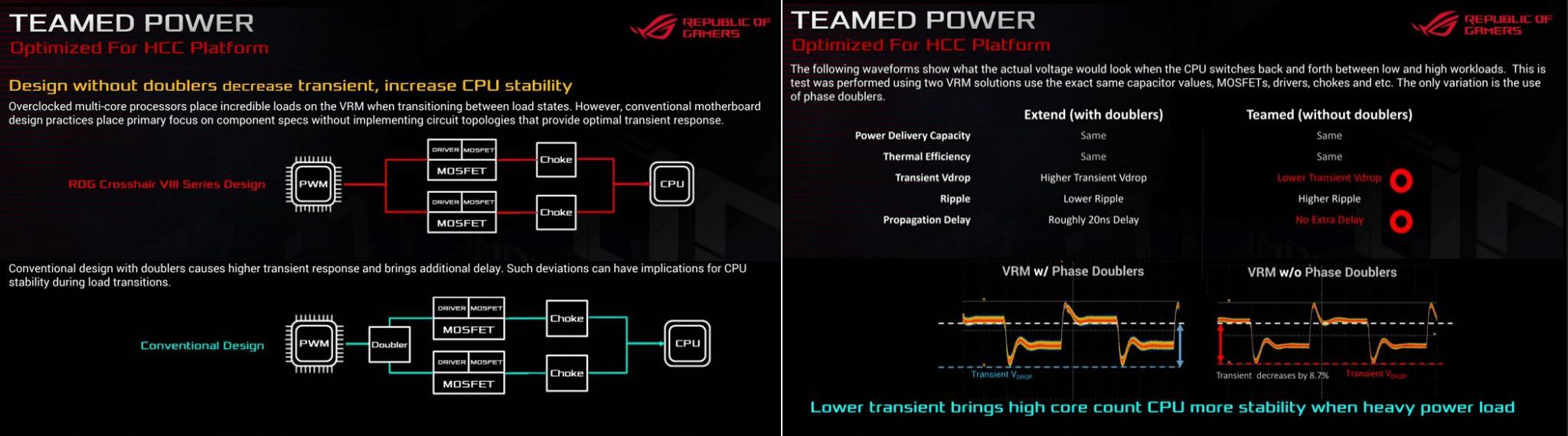

Q: Was hat es genau mit den Teamed bzw Twin Phases bei den ASUS Modellen auf sich?
A: Dabei werden alle Komponenten einer Phase verdoppelt und parallel betrieben, was auch die theoretische Belastbarkeit einer Phase verdoppelt. Das bringt Vorteile bei Lastwechseln mit sich auf Kosten von mehr Ripple. Im Gegensatz zur Verwendung von simplen Dopplern verringert sich dabei die Frequenz mit der jeder einzelne Phase angesteuert wird nicht.

​

Q: Was gibt es bei der Wahl des Arbeitsspeichers zu beachten.
A: Es gelten die allgemeine Empfehlung für Dual Channel Plattformen von einem Modul pro Kanal. Außerdem ist es nach wie vor ratsam die QVL des Mainboard Herstellers zu beachten. Zum Einfluss von Speichertakt & Timings gibt es verschiedene Tests:

• AMDs Ryzen 3000 trifft Samsung, Micron und Hynix - Hardwareluxx by Reous
• AMD Ryzen 3000 - Part IV - DDR4 Scaling (ENGLISH Version) @ lab501
• AMD Ryzen 3000 DDR4 Scaling - Part III - AMD Ryzen 5 3600X + B450 @ lab501
• AMD Ryzen 9 3900X Linux Memory Scaling Performance @ Phoronix
• AMD Ryzen 3000 Memory / Fabric (X370/X470/X570) @ Overclock.net (by Elmor)
• Testing 3rd-Gen Ryzen DDR4 Memory Performance and Scaling @ TechSpot
• AMD Zen 2 Memory Performance Scaling with Ryzen 9 3900X @ TechPowerUp
• AMD Ryzen 3000 - Performance in Abhängigkeit vom Speichertakt @ pclab.pl (ggf Google Translator benutzen)
• RAM-OC auf AMD Ryzen 3000 im Test @ ComputerBase
• AMD Ryzen 5 3600 mit RAM von DDR4-2133 bis DDR4-4000 getestet @ PurePC.pl

Q: Für welche Mainboards sind Wasserkühler verfügbar?
A: Bisher bekannt sind:

• ASrock X570M Pro4 MB-Set @ Anfi-tec
• ASRock X570 Taichi Bitspower Mono Block (BP-MBASRX570TC) @ Bitspower
• ASUS ROG Crosshair VIII Hero EK-Quantum Momentum D-RGB Monoblock @ EKWB
• ASUS ROG Crosshair VIII Hero Bitspower Mono Block (BP-MBASX570CVIIIH) @ Bitspower
• ASUS Strix X570-E Gaming EK-Quantum Momentum D-RGB @ EKWB
• Gigabyte X570 Aorus Elite MB-Set @ Anfi-tec
• Gigabyte X570 Aorus Elite EK-Quantum Momentum D-RGB Plexi @ EKWB
• Gigabyte X570 Aorus PRO & WiFi / Ultra / Master MB-Set @ Anfi-tec
• Gigabyte X570 Aorus Ultra Bitspower Mono Block (BP-MBGAX570AU) @ Bitspower

Q: Gibt es eine Möglichkeit den integrierten USB Controller der Matisse Prozessoren unter Windows 7 zu nutzen?
A: Ja, dazu muss jedoch der Chipsatztreiber modfiziert und der Treiberm manuell installiert werden.

Spoiler

Den Windows 7 Chipsatztreiber hier downloaden: http://www.amd.com/en/support/chipsets/amd-socket-am4/x370

Die Datei entpacken oder die Installation starten und nach dem Entpacken der Daten abbrechen.

AMD_Chipset_Drivers\MSIFiles\program files\AMD\Chipset_IODrivers\USBController Driver\Win7\x64

Die Datei amdxhc.inf öffnen und zu [AMD.NTamd64] gehen. Dort folgende Zeile einfügen:

%AMDXHCI.DeviceDesc% = AMDXHCI, PCI\VEN_1022&DEV_149C

Anschliessend die geänderte INF Datei speichern und den Treiber manuell über den Gerätemanager installieren.

---

Alle Angaben im Thread ohne Gewähr.
Auf Grund des Zeitpunkts der Veröffentlichtung sind einige der Angaben bisher nicht offiziell bestätigt.
Bitte meldet Fehler im Thread und gebt für die Korrekturen immer eine Quelle mit an.
((( B550 Update in Progress )))​

Spoiler

Anhang anzeigen 466168



[emissary42]

News: MSI teasert X570 Ace für Ryzen 3000 & mehr auf der Computex - Hardwareluxx



[Reous]

Yeah danke für diesen Thread! Kann es kaum erwarten die ersten Boards zu kaufen und zu testen



[smilling_bandit]

Auch von mir ein Dankeschön. Muss ich nicht alles selbst suchen. Aber schon arg dürftig die Infos die im Umlauf sind. Das war früher anders imo.

MfG



[emissary42]

Ich hab ehrlich gesagt auch nicht mehr so viel Zeit selbst die Hersteller-Webseiten und das gesamte WWW nach Leaks abzugrasen.

Aber ein bisschen was kommt schon noch vor der Computex...



[emissary42]

News: Biostar X570 Racing GT8 bestätigt Einsatz von PCIe 4.0



[Reous]

Up to DDR4-4000. Das lässt doch glatt mein Herz höher schlagen



[Atlan1980]

Das ist mir bei der Board Beschreibung auch positiv aufgefallen. Das sollte bei idealen Komponenten erstmals machbar sein.



[Reous]

RAM Kits hätte ich hier genügend, welche DDR4-4000+ schaffen. Wäre mir eine freude die endlich mal auszutesten. Weckt auch die Hoffnung, dass bei speziellen ITX Boards sogar noch mehr drinnen ist.



[Atlan1980]

Die alte Riege Boards hatte ja DDR-3600 in den Specs und bis zu DDR4-3800 waren bisher stabil möglich. Das wird interessant bei der Angabe. Ich bin gespannt was Asus in die Specs schreibt.



[Seelbreaker]

Danke für die Übersicht!


Ist bekannt welche Chipsätze BIOS Feature XYZ unterstützen? Für mich persönlich wäre IOMMU interessant An sich hängt es dann ja auch davon ab was der Hersteller im BIOS zulässt/freischaltet...



[Zyxx]

Das heute vorgestellte Board von Biostar bringt einen Chipsatzlüfter mit, ich persönlich war froh diese Zeiten hinter mir gelassen zu haben.
Ist das Standard bei den neuen Boards? Dann würde ich mir eine Angabe wünschen welches Board OHNE auskommt

Ansonsten vielen Dank für die Mühe!



[cm87]

Ich bin schon gespannt wie Regenschirm
4000!!11eins1!elf



[Holt]

Das heute vorgestellte Board von Biostar bringt einen Chipsatzlüfter mit, ich persönlich war froh diese Zeiten hinter mir gelassen zu haben.

Der X570 soll ja bis zu 16 PCIe 4.0 Lanes haben, der ist also vor allem ein großer PCIe Lane Switch wie die bekannten PLX Chips und da brauchen ähnlich große mit PCIe 3.0 Lanes auch schon eine anständige Kühlung und PCIe 4.0 dürfte einiges mehr an Leistungsaufnahme gegenüber PCIe 3.0 und erst recht PCIe 2.0 bedeuten.

Ist das Standard bei den neuen Boards?

Das muss man abwarten, einige dürften auch fette Kühlkörper draufschnallen. Es sollte aber klar sein, dass die zusätzliche Leistung des X570 gegenüber den bisherigen Chipsätzen, auch deutlich mehr Leistungsaufnahme und damit Kühlbedarf bedeutet. Die kleinen Lüfter müssen ja auch nicht immer Schreihälse sein, es gibt auch solche die man kaum hört.



[emissary42]

Ist bekannt welche Chipsätze BIOS Feature XYZ unterstützen? Für mich persönlich wäre IOMMU interessant An sich hängt es dann ja auch davon ab was der Hersteller im BIOS zulässt/freischaltet...

Das passt glaube ich ganz gut in die auch im Startbeitrag verlinkte: [Übersicht] Ultimative AM4 UEFI/BIOS Übersicht (13.05.19)

Aus diesem Grund lasse ich alles was das BIOS angeht hier im Thread tendenziell außen vor.

Ist das Standard bei den neuen Boards? Dann würde ich mir eine Angabe wünschen welches Board OHNE auskommt

Ich rechne damit, dass es auch z.B. einige Spitzenmodelle mit passiver Heatpipekühlung geben wird. Was genau noch zusätzlich mit in die Tabelle kommt, ist noch nicht entschieden. Da gibt es noch einige andere mögliche Kandidaten wie RGB Header etc... das mache ich davon abhängig, was wichtig erscheint oder häufig gefordert wird.



[Seelbreaker]

Nur mit halben Kopf gelesen. Danke!



[Zyxx]

Danke für die Info @emissary42



[Syrokx]

Active Chipset Cooling wird wohl wieder n Ding

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[Reous]

Eventuell eine X570 Ankündigung?

ROG Global on Instagram: “Hey Horsem4n, get back here! Argh, any idea where he ran off to? 🤔 Maybe we can catch another glimpse on Thursday... #AMD�



[Holt]

Bei mehr und auch noch schnelleren PCIe Lanes, war doch auch mehr Leistungsaufnahme zu erwarten und damit auch mehr Kühlbedarf. Da können sich die Boardhersteller dann mal wieder durch unterschiedliche technische Lösungen statt nur unterschiedliche RGB Ausleuchtung voneinander unterscheiden.



[Trambahner]

Obs da auf Sicht auch was mit validiertem ECC und IPMI gibt?



[Holt]

Wenn es diesen ECC Modus auch ohne Verwendung von ECC RAM Riegeln geben wird, zu dem ich hier auch schon mal was geschrieben habe wie der funktionieren dürfte, dann muss der natürlich validiert sein, sonst macht es ja keinen Sinn den anzubieten. Rome wird als Serverplattform ja weiterhin mit RDIMM und LRDIMM betrieben werden und die gibt es eigentlich nur als ECC Riegel kaufen, da braucht man sowas also nicht.

Ob eine IPMI verbaut wird, ist dann aber allein eine Entscheidung des Boardherstellers. Im Prinzip bleibt aber RYZEN eine Desktop und keine Serverplattform und es gibt ja auch schon jetzt die kleinen EYPC 3000er für Embdded und kleine Server, die würde besser auf ein Board mit IPMI passen.



[emissary42]

Obs da auf Sicht auch was mit validiertem ECC und IPMI gibt?

Die Chance ist vermutlich eher gering, aber grundsätzlich vorhanden. Bei ASRock wird es sicherlich auch davon abhängig sein, wie gut sich das X470D4U tatsächlich verkauft hat... denn die positive Resonanz im WWW macht so ein Produkt noch lange nicht wirtschaftlich.



[Holt]

Die Frage wie gut sich das ASrock X470D4U verkauft, könnte Hinweise darauf geben ob es mehr Boards mit einer IPMI geben wird, aber ob die ECC validiert sein wird, liegt alleine in der Hand von AMD. Auch beim X470D4U kann die ECC Funktion nicht selbst garantieren, denn da der RAM Controller in der CPU steckt, kann dies nur AMD selbst. Der Boardhersteller kann nur die Voraussetzungen schaffen, dass die ECC Funktion nicht behindert wird, aber eben nicht dafür garantieren das diese auch immer und unter allen Umständen korrekt funktioniert, egal welche CPU man dort einbaut.



[emissary42]

ASrock hat die ECC Funktionalität des Boards validieren lassen. Natürlich ist diese vom Speichercontroller der CPU abhängig, aber AMDs Position dazu ist ja hinreichend bekannt. Solange diese sich also nicht ändert, muss eine Validierung durch den MB Hersteller eben reichen (und in der Praxis ist der Unterschied ohnehin kaum relevant).



[emissary42]

Colorful CVN X570 Gaming Pro (Render)

Quelle: Another AMD X570 Motherboard For AMD Ryzen 3000 CPUs Pictured @ wccftech

Spoiler



[Schwarzie]

Umm, liegt das am Rendering oder ist da wirklich ein plastikring rund um den Miniquirl? Das würde dieses Teil ja noch nutzloser machen...



[emissary42]

Ausgehen vom CVN Z390M GAMING V20, wird das vermutlich täuschen. Das Material der sichtbaren Abdeckung spielt aber ohnehin eine geringe Rolle, wichtiger ist was sich darunter befindet. Es werden aber wie schon #15 geschrieben vor allem von den Major Playern sicherlich auch noch Modelle mit aufwändigerer passiver Kühllösung folgen.



[Reous]

MSI X570 Gaming Plus

MSI X570 Pro Carbon

Quelle: MSI MPG X570 series leaked: GAMING PRO CARBON GAMING PLUS | VideoCardz.com

Spoiler



[Holzmann]

Der mini Lüfter gefällt mir immer besser, schein auch die NVMEs mit zu kühlen,
