44pin Mainboard -> SATA Converter

[_Cyber_]

hallo leute,

ich such mih schon halb blöd ... leider etwas extraseltenes wie es scheint: ich suche einen adapter, den ich auf meinen 44pin ATA mainboardstecker stecken kann und wo dann SATA so rauskommt, dass ich ein Kabel anschließen kann.

im prinzip sowas, nur tut ein sata-anschluss und das ganze auf 44pin unten:

das ganze soll:
-) möglichst klein sein
-) mit dem strom vom ATA-connector genug haben und keine extra stromversorgung benötigen.

auf die festplatte kann ich den adapter leider nicht stecken, da ich dahinter zu wenig platz habe.

danke!

>>>Cyber



[morgessa]

Also Gugel spuckt da hunderte Ergebnisse aus: ADVANCE IDE - SATA Two-Way Adapter: Amazon.co.uk: Electronics & Photo



[_Cyber_]

bei allen ergebnissen (als auch bei deinem) hatte ich das problem, dass es 44pins sind nicht 40 - also der anschluss von 2.5" Harddiscs!



[CD]

Hi, ich habe grad einen Adapter für 2,5'' pata auf 3,5'' liegen und das ding hat definitiv auch 44 Pins nur ist der stecker selber etwas kleiner.



[CD]

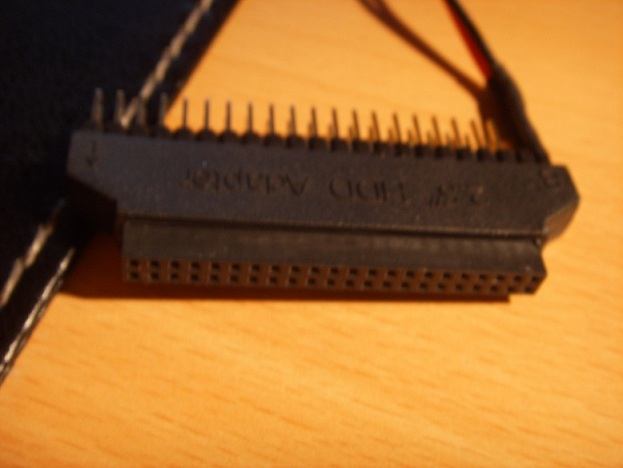

Hier, hab ein Bild davon gemacht, hoffe man kann da was erkennen.



[_Cyber_]

ja, aber das bringt mir leider nichts.
ich habe in dem gehäuse so gut wie keinen platz - der adapter in der höhe könnte sich gerade noch ausgehen, bei der festplatte hinen hab ich gar keinen platz. ):

wenn ich da nun zuerst von 44 auf 40 pin fahre und dann von 40pin auch sata geht sich das nicht mal am mobo aus. )):

>>>Cyber



[DaMueller]

Sowas vllt?



[King Bill]

Mini-ITX - Advantech PCM-233B-00A1E SATA to IDE (44-pin) Conv 146154



[_Cyber_]

@DaMueller: leider nein, ist ieder der große P-ATA 40-pin stecker :-/

@King Bill: den habe ich auch gefunden, der gehört allerdings hinten an eine sata-harddisc angesteckt - damit kann man auf die sata-seite des adapters dann kein kabel anstecken bzw. auf die pata-seite kommt man nicht mit dem mainbaord dran (mainboard hat ja auch female).

):



[_Cyber_]

noch jemand ideen?



[_Cyber_]

hopp ...



[Equinox]

Wie genau soll das denn hinterher verkabelt aussehen? Wenn dir schon der Adapter von King Bill zu groß ist, dann bezweifle ich, dass irgendein anderer Adapter deinen Vorstellungen genügt.



[_Cyber_]

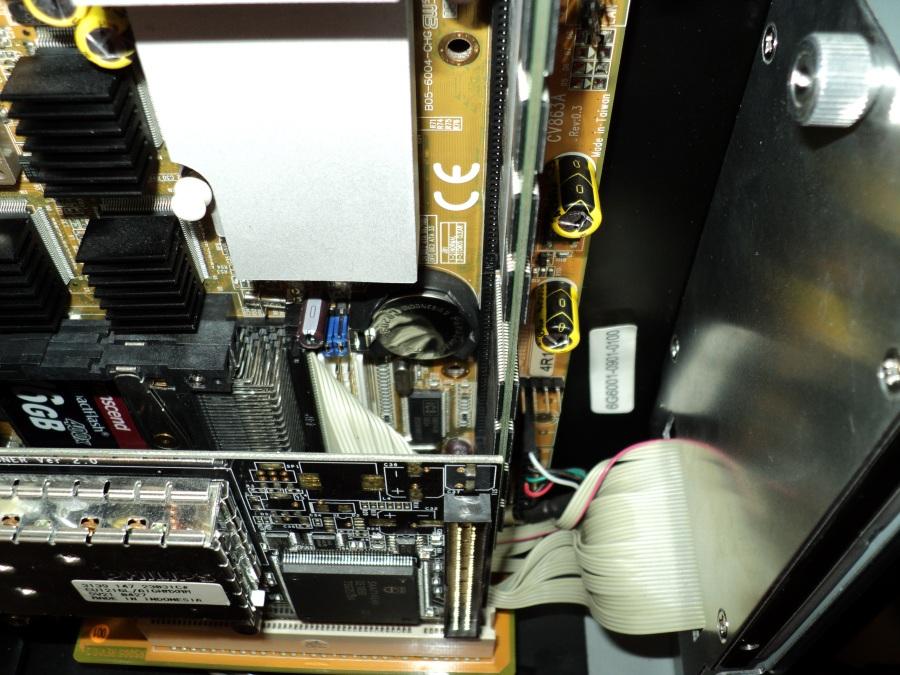

--> hier sieht man dass ich an die PATA-HDD hinten keinen adapter dranstecken kann weil da eine schraube im weg ist.

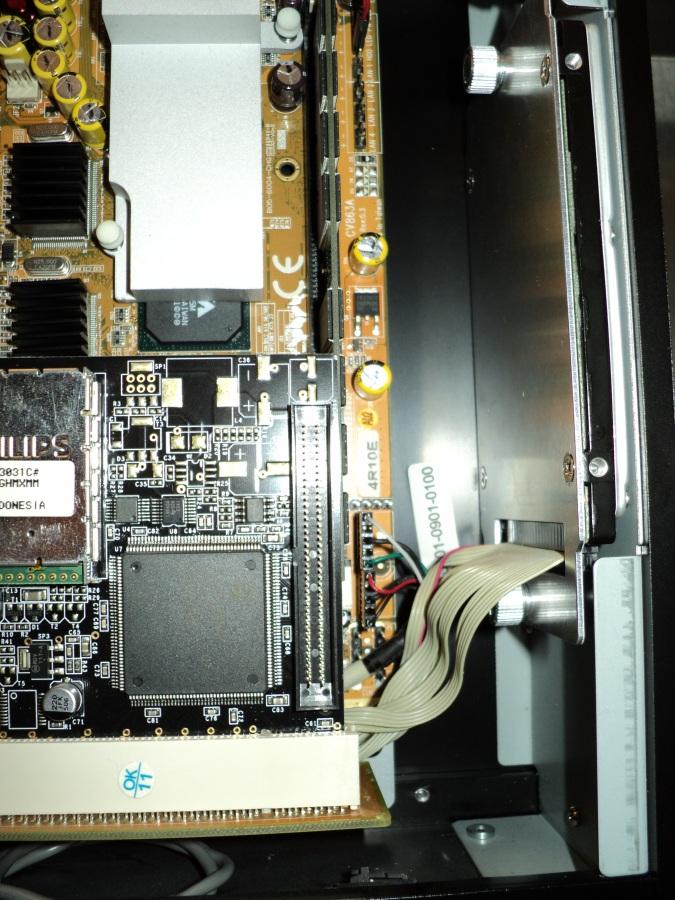

--> hier sieht man den Connector auf dem Mainboard, aktuell steckt da das 2.5" PATA Kabel dran.
Den 40pin-ATA controller der daneben frei ist kann ich nicht verwenden - hat mit der festplattenreihenfolge im system zu tun.

alternativ: ein ca. 10cm langes 44-pin UDMA100-Kabel - also mit 84pins. Das 44pin-kabel beschrännkt leider auf UDMA33 was mir zu langsam ist - deshalb will ich auch eine SATA-HDD reinmachen.
Und deshalb bringt mir ein adapter auch wenig, der an der HDD steckt - da hab ich dann doch noch das limitierende UDMA33-Kabel zwischen mainboard und adapter.

Sieht man nun alles?

Danke!

>>>Cyber



[_Cyber_]

niemand? :-/



[GrossmeisterB]

Mal 'ne andere Frage: wenn es dir um die Geschwindigkeit geht: wie schnell ist denn der Port auf dem Board, und wie schnell ist so'n Adapter?



[_Cyber_]

der port kann UDMA133 ...
wie schnell dann der adapter ist: sowas würd ich halt gerne testen, aber wenn die schreiben dass er UDMA133 fähig ist dann denke ich nicht dass der speed unter UDMA33 liegt ...
