2x4 Pin 12V Power Connector am Mainboard, aber nur 4-PIN-Anschluss am Netzteil...

[Nomadd]

Hallo liebe Forengemeinde,

an meinem Mainboard ist ein 4x2 Pin 12V ATX-Anschluss. Mein Netzteil hat jedoch nur einen 1x 4-Pin ATX12V Stecker...

Was kann ich tun? Gibt es spezielle Adapter von 4-Pin auf 8-Pin? Oder reicht es, dass ich den 1x 4-Pin ATX12V Stecker an den Anschluss anstecke? Falls ja, wie genau...? Oben? Unten? Mittig? Danke für alle Hilfestellungen, Tipps und Ratschläge!

Netzteil ist ein SEASONIC 330W (SS-330GB) Active PFC F3 (S12II-330w)

Bild anschauen bei abload.de - abload.de

Bei Abload.de kostenlos Bilder hosten und in Foren, ebay oder anderen Auktionsplattformen usw. nutzen. Die Benutzeroberfläche ermöglicht einfaches bearbeiten deiner Bilder!

abload.de

Kabelanschlüsse des Netzteils:
1 x ATX Connector 20+4pin
1 x CPU Connector 4pin
1 x PCIe 6pin
2 x 2 SATA Connectors
2 x 3 4pin Peripheral Connectors

Seasonic S12II-330Bronze 330W ATX 2.2 | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Seasonic S12II-330Bronze 330W ATX 2.2 ✔ Bewertungen ✔ Produktinfo ⇒ Lüfter: 120mm • Kabelmanagement: fest • Anschlüsse: 1x 20/24-Pin, 1x 4-Pin ATX12V, 1x 6-Pin PCIe, 4x SATA… ✔ Netzteile ✔ Testberichte ✔ Günstig kaufen

geizhals.de

CPU ist: https://geizhals.de/amd-phenom-ii-x4-945-hdx945wfgmbox-a486332.html



[Techlogi]

Hi,

sollte laufen, wenn du den 4Pin im oberen Teil der Buchse einsteckst.
Aber um was für eine CPU geht es denn?



[Nomadd]

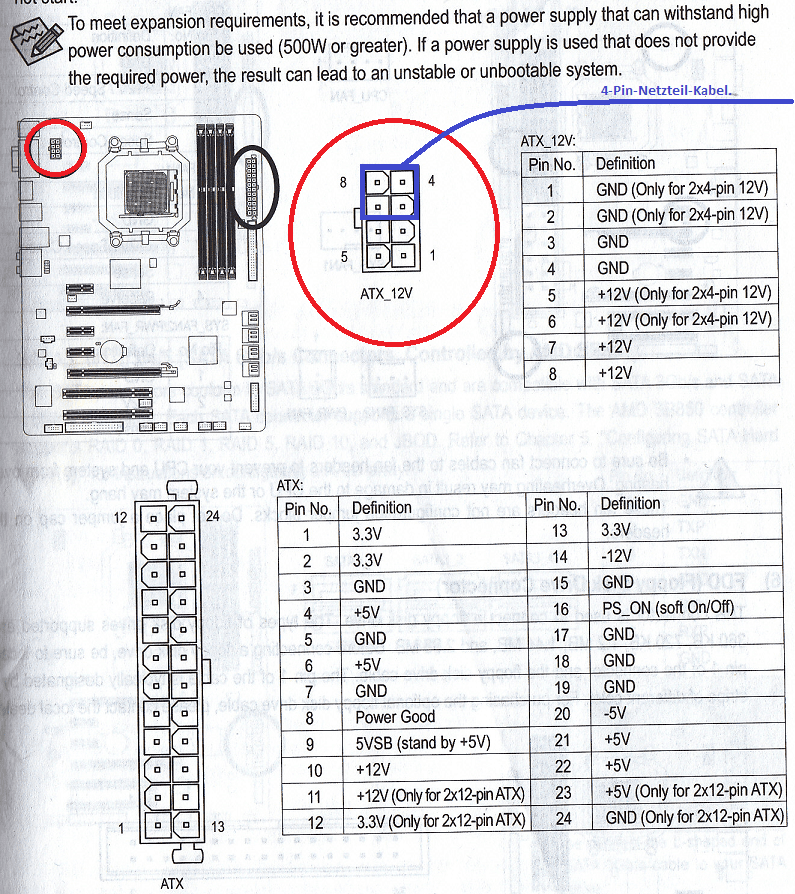

Nachtrag: GND bezeichnet die Masse mit dem Potential null. Demgemäß scheinen die rechten vier Pins des Anschlusses die Masse mit Nullotential zu sein, die linken vier Pins des Anschlusses haben 12V Spannung anliegen. Die unteren 4 Pins des Anschlusses sollen nur bei Verwendung eines 8-poligen Anschlusses belegt werden. Demzufolge gehört der 1x 4-Pin ATX12V Stecker des Netzteils nach oben, an die oberen 4 Pins (3, 4, 7, 8) des Anschlusses, korrekt?

EDIT: Korrekt!

Beitrag automatisch zusammengeführt: 10.09.2020

sollte laufen, wenn du den 4Pin im oberen Teil der Buchse einsteckst.

Das ist ebenfalls meine Schlussfolgerung. Bitte um Korrektur, falls ich (bzw. wir) falsch liegen sollte.

Aber um was für eine CPU geht es denn?

Intel Atom Z690 | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Intel Atom Z690 ✔ Bewertungen ✔ Produktinfo ⇒ Kerne: 1 (1C) • Threads: 2 • Turbotakt: N/A • Basistakt: 1.70GHz… ✔ Intel ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Beitrag automatisch zusammengeführt: 11.09.2020

Ging nur oben reinzustecken. Verpolungssicher.



[Cr@zed^]

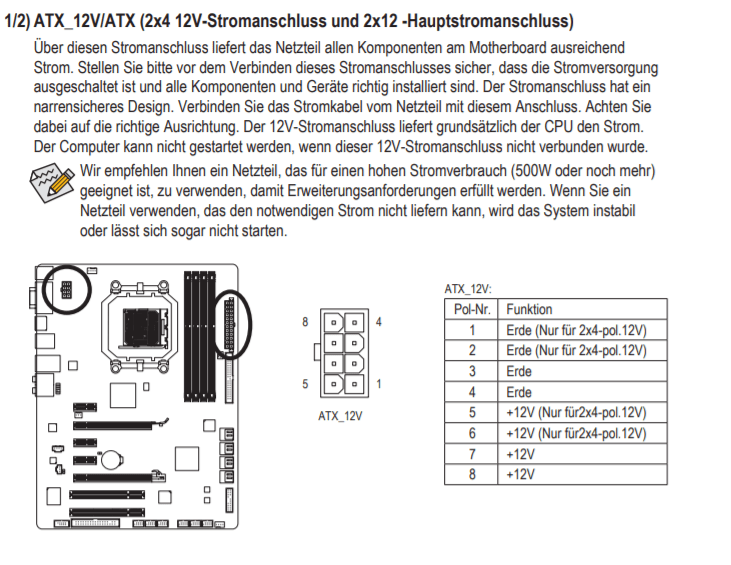

Läuft idR ohne Probleme, das Handbuch (Seite 19) gibt genaueren Aufschluss ...



[Nomadd]

Noch eine kurze Frage: Ich habe hier dieses Floppy-Stromkabel, welches dem Netzteil beigelegen hat. Meine Frage: Ist es für sonst etwas außer Floppy zu gebrauchen? Weil falls nicht, dann schmeiße ich es weg. Ich habe schon seit Jahren kein Floppy-Laufwerk mehr benutzt.



[Nomadd]

Kann mir bitte noch jemand sagen, was für ein Kabel das hier ist...!? :freaky: Danke!



[Trambahner]

Floppy-Strom kann man brauchen für so manchen PCIe/M.2-Adapter, DVB-Karten, etc. Aufheben, kann man ggf. mal brauchen.
Das untere dürfte ein CD- Audioanschlusskabel sein. Mit sowas hat man CD-Laufwerke analog an eine Soundkarte angeschlossen. Obsolet.



[Nomadd]

Mal 'ne blöde Frage: Mein NT (Seasonic) hat nur einen 4-Pin-Stecker und ist an die oberen 4 Pins des 8-PIN-Anschlusses des Mainboards angesteckt (siehe Bild!). Gibt es "Adapter" oder ähnliches zu kaufen, mit denen ich auch die unteren 4-Pins mit Strom versorgen kann, z.B. sowas, nur eben mit der richtigen PIN-Form/Belegung!?

Ich habe mit dem Board (GA-890GPA-UD3H (rev. 2.0)) ein paar "Probleme" und dachte mir, dass wenn ich auch die unteren vier unbelegten PINs mit Strom versorge, dass dies ggf. für mehr "Stabilität" sorgen könnte. Die Probleme sind der Art, dass der PC manchmal gar nicht bootet (Lüfter laufen), manchmal problemlos bootet, manchmal "komisch" bootet, z.B. dass erst 15 bis 20 Sekunden nach dem Betätigen des Startknopfs ein Video-Signal vom TFT empfangen wird, so dass ich den Startup (Logo-Screen, Post Screen) nicht mitbekomme und auch nicht mittels "Function keys" ins Bios gelangen kann. Variiert stark. Wenn er aber hochgefahren ist und ich in Windows bin, läuft er doch ziemlich stabil... :freak:

CPU ist ein AMD Phenom II X4 945, 4C/4T, 3.00GHz, boxed [95W/C3] (HDX945WFGMBOX)

onboard GRAKA wird genutzt (ATI Radeon HD 4290)



[Techlogi]

Schau doch mal hier, da hat jemand die gleiche Frage.
