IDF 2011: Thunderbolt ab 2012 auch in Windows-Rechnern

DruckenE-Mail
Erstellt am: von

idf-2011Auf der diesjährigen IDF hat Mooly Eden, welcher Intels PC-Sparte leitet, angekündigt, dass ab dem Jahr 2012 auch bestimmte Windows-Computer einen Thunderbolt-Anschluss besitzen werden. Die ersten PCs mit Thunderbolt-Anschluss werden allem Anschein nach die von Intel propagierten Ultrabooks sein (wir berichteten), zunächst haben aber nur Asus und Acer, die Verfügbarkeit angekündigt. Im Moment besitzen nur Apples Macbooks, iMacs und Mac Minis einen Thunderbolt-Anschluss.

Thunderbolt-1.jpg-b76cf6ebce269337

Die neuen Mainboards werden mit einen Thunderbolt-Controller mit vier PCI-Express-2.0-Lanes und einem Displayport ausgestattet sein. Der Controller wird für die PCIe-Anbindung mit der Southbridge verbunden sein, während für den Displayport eine direkte Anbindung an den internen Grafikchip möglich ist. Nach außen wird die Verbindung zu einem andernen Thunderbolt-Controller über bis zu drei Meter lange aktive Kabel erfolgen, die das Signal selber aufbereiten und entsprechend teurer sind. Der Thundebolt-Controller am anderen Ende der Verbindung kann dann zum einen die Thunderbolt-Signale an den nächsten Controller in der Kette weitergeben und zum anderen dem eigenen Gerät die vier PCIe-Lanes und den DisplayPort zur Verfügung stellen. An diese können dann zum Beispiel ein Monitor, ein USB-Controller für externe Festplatten oder bei Adapterboxen interne PCIe-Karten angeschlossen werden.



Thunderbolt-2.jpg-88fb78b0ed033563

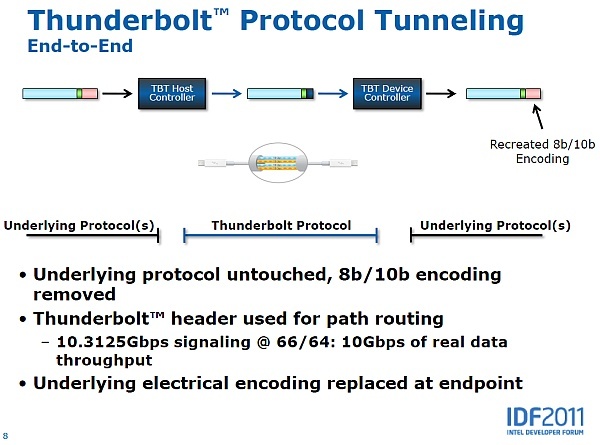

Für das Betriebssystem sind die Thunderbird-Controller lediglich als PCIe-Brücken sichtbar und können deswegen relativ problemlos mit den Standardtreibern eingebunden werden. Erst die daran angeschlossenen Geräte brauchen unter Umständen spezifische Treiber. Die nutzbare Datenrate für einen Thunderbolt-Kanal beträgt 10 Gbit pro Sekunde, bei insgesamt vier Kanälen. Je zwei werden zum Empfang und zum Senden verwendet. Um tatsächlich die benötigte Bandbreite für vier PCI-Express-Kanäle liefern zu können, entfernt der TB-Controller die 8 Bit/10 Bit-Codierung von PCIe für den Transport und rechnet sie auf eine effektivere Codierung um, so dass exakt 10 Gb/s an Bandbreite pro Kanal übrig bleiben. Die PCIe-Ströme müssen sich die Bandbreite noch mit dem DisplayPort teilen.

Weiterführende Links:

Social Links

Ihre Bewertung

Ø Bewertungen: 0

Tags

Kommentare (3)

#1
Registriert seit: 17.06.2010

Oberstabsgefreiter
Beiträge: 402
Intel sollte mal bei sich selbst anfangen und TB auf den eigenen MBs implementieren; wie sieht es eigentlich mit den Intelboards aus, die auf dem IDF vorgestellt wurden?
#2
customavatars/avatar135109_1.gif
Registriert seit: 24.05.2010

Kapitänleutnant
Beiträge: 1599
die sollten mal lieber nen paar mehr lanes für die anbindung an die cpu springen lassen. Die sind immer sehr knapp.
#3
Registriert seit: 17.06.2010

Oberstabsgefreiter
Beiträge: 402
Stimmt; für Thunderbolt fallen zwei von nur 4 Chipsatz PCIe 2.0 Lanes weg; wenn dann noch ein USB 3.0 Controller dranhängt und das übrige Zeug bleibt nichtmehr viel übrig
