Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

In Win Classic Series C 750W

spannung

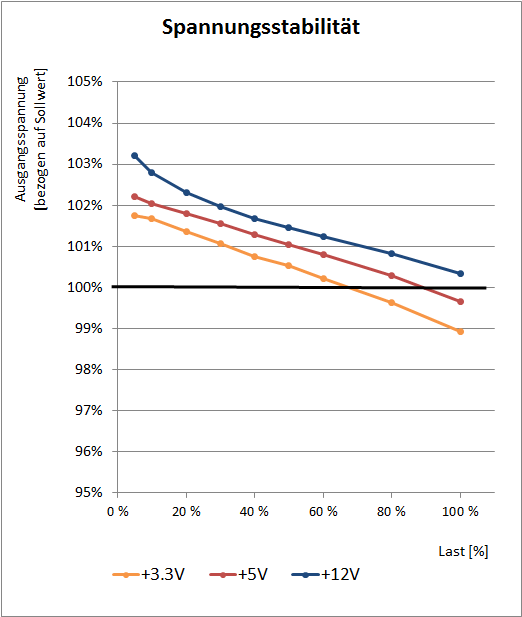

Beim Thema Spannungsregulierung gibt das In Win C 750W ein solides Bild ab. Seine Ausgangsspannungen liegen optimal mittig im Toleranzfeld, allerdings liegt der Spannungsabfall über den gesamten Lastbereich mit 2,8 % bzw. 2,6 % auf den Nebenspannungen 3,3 Volt und 5 Volt natürlich etwas höher als üblich in diesem Segment. Auf 12V-Seite beträgt der Abfall ebenfalls nur durchschnittliche 2,9 %.

ripple

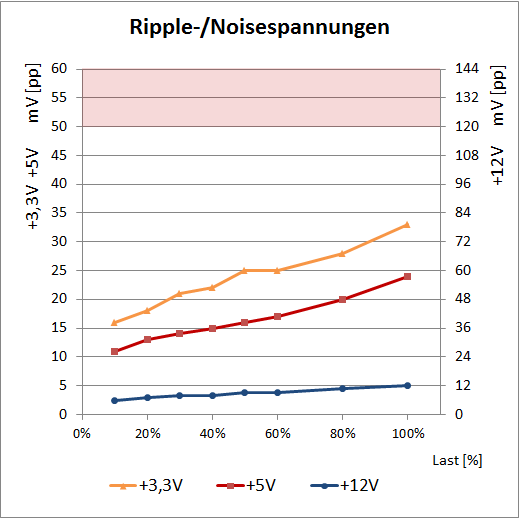

Bezüglich der Ripple-/Noise-Spannungen sieht die Lage etwas besser aus. Hier liegen die Werte auf den Nebenspannungen mit 33 mV(pp) bzw. 24 mV(pp) auf durchschnittlichem Niveau, aber natürlich sicher innerhalb des Toleranzbereiches, der hier bis 50 mV(pp) zulässt. Sehr gut hingegen sind die nur maximal 12 mV(pp) auf 12 Volt zu bewerten.

Bei den Ausgangsspannungen kann das In Win C 750W für ein Premium-Netzteil durchschnittliche Werte zeigen, die aber für sich gesehen sehr gut und sicher innerhalb der Toleranzen liegen.
