Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Enermax Digifanless 550W

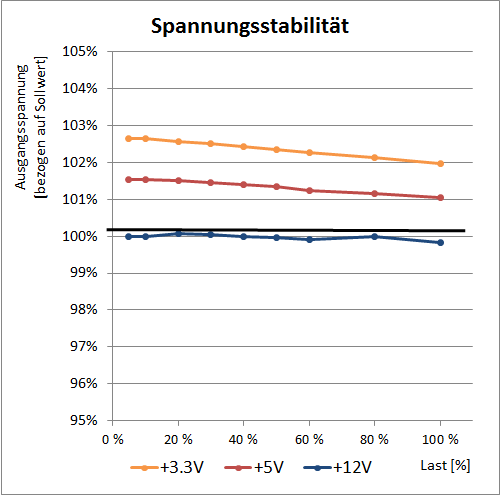

spannung

Beim Thema Spannungsregulierung kann das Enermax Digifanless 550W eine sehr gute Performance zeigen. Die Nebenspannungen schwanken um 0,7 % bzw. 0,5 %, was beides vergleichsweise niedrige Werte sind. Zumindest die Lage der 12V-Spannung lässt sich ja noch durch die ZPDMS-Software anpassen. Auf 12V-Seite beträgt die Schwankungsbreite sehr niedrige 0,2 %.

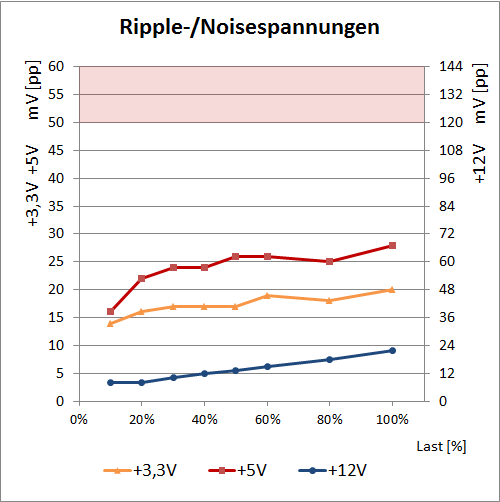

ripple

Ordentlich sieht die Lage bei den Ripple-/Noise-Spannungen aus: Hier kann das Enermax mit max. 20 bzw. 28 mV(pp) auf 3,3 Volt und 5 Volt zwar keine Bestwerte zeigen, aber zumindest liegen die Werte sicher im Toleranzfeld. Sehr gut hingegen ist die 12V-Seite zu bewerten, wo vergleichsweise geringe 22 mV(pp) zu messen waren.

Auch wenn das Enermax Digifanless 550W bezüglich seiner Ausgangsspannungen zwar keine absoluten Bestwerte setzen kann, so zeigt es dennoch eine insgesamt gute Performance.
