Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

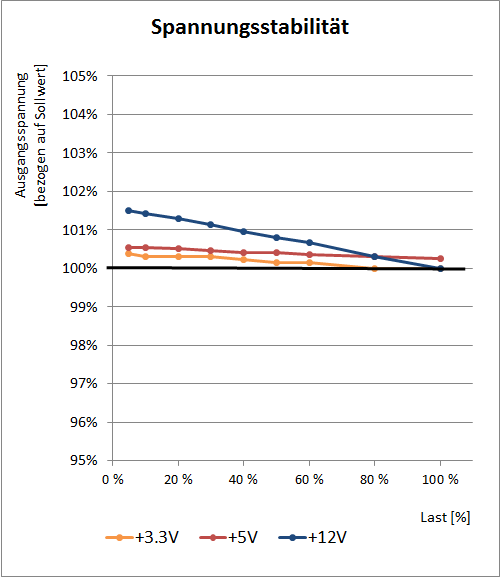

spannung

Das Super Flower Leadex Platinum 1200W zeigt hier sehr gute Werte. Die Spannungen 3,3 Volt und 5 Volt fallen unter Last minimal um ca. 0,4 bzw 0,3 Prozentpunkte ab, bleiben also annähernd konstant. Die 12 Volt zeigen einen geringen Spannungsabfall von 1,4%.

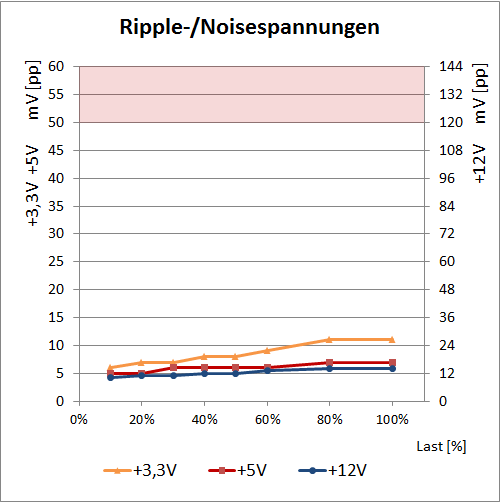

ripple

Bei den Ripple-/Noise-Spannungen sieht die Lage ebenfalls sehr gut aus. Auf 3,3 Volt werden maximal knapp 11 mV(pp), auf 5 Volt knapp 8 mV(pp) erreicht, was angesichts des Grenzwertes von 50 mV(pp) und der Tatsache, dass die Nebenspannungen immer etwas kritischer zu sein scheinen, als wirklich ausgesprochen gut zu bezeichnen ist. Nur wenige Netzteile erreichen hier so niedrige Werte. Die 12V-Schiene, die laut ATX Design Guide sogar Werte von bis zu 120 mV(pp) erreichen darf, erreicht unter Volllast nur knapp 14 mV(pp), was ebenfalls eine hervorragende Leistung darstellt.

In Sachen Ripple-/Noisespannungen bewegt sich auch das Super Flower Leadex Platinum 1200W hier in allerhöchsten Sphären und präsentiert sich hier als bemerkenswertes Netzteil.
