Test: Antec High Current Pro 1000W Platinum

DruckenE-Mail
Erstellt am: von

Seite 4: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so gennanten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteilsdesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

antec hcp-1000 stabilitaet

Das Antec High Current Pro 1000W Platinum kann mit sehr stabilen Ausgangsspannungen punkten. Zwischen 5 Prozent und 100 Prozent Last liegt die Spannungsdifferenz bei 3,3 und 5 Volt nur bei knapp einem Prozent, die wichtige 12V-Seite zeigt sogar eine noch etwas geringere Veränderung. Ein sehr gutes Ergebnis, welches trotz der verwendeten High-End-Topologie nicht unbedingt selbstverständlich ist.

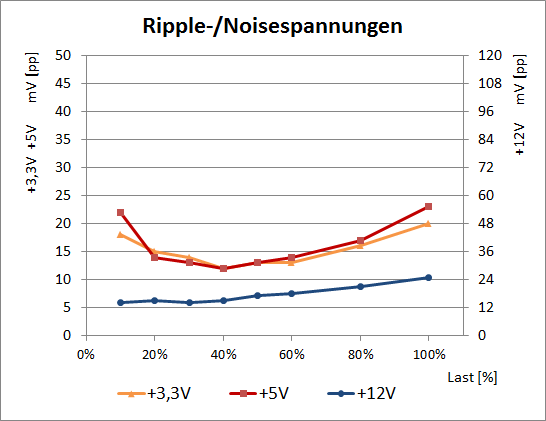

antec hcp-1000 ripple-noises

Bei den Ripple-/Noise-Spannungen sieht die Lage ebenfalls gut aus. Die Nebenspannungen 3,3 Volt und 5 Volt zeigen nur moderate Werte, die auch im Maximum deutlich weniger als 50 Prozent des erlaubten Limits von 50 mV(pp) betragen. Etwas ungewöhnlich ist allerdings, dass die Messwerte mit zunehmender Last erst etwas abfallen und dann wieder leicht ansteigen. Die 12V-Seite des HCP-1000 präsentiert sich aber wieder sehr stark, mit ca. 24 mV(pp) unter Volllast liegt es gerade einmal bei einem Fünftel des erlaubten Maximums.

Bei der Betrachtung der Qualität der Ausgangsspannungen des Antec HCP-1000 Platinum hat sich ein sehr gutes Bild ergeben. Die 12V-Seite ist sehr stabil und weist nur geringe Ripple-/Noisewerte auf, die Nebenspannungen 3,3 und 5 Volt liegen ebenfalls auf einem sehr soliden Niveau. Antec hat hier also ein sehr gutes Netzteil auf die Beine gestellt.
