Seite 2: Ausstattung und Technik

Seasonic verwendet für die schwächeren Modelle der überarbeiteten X-Serie offenbar die gleiche Plattform. Die vorliegenden Modelle X-400FL und X-560 unterscheiden sich in Layout und Bestückung nur minimal, vermutlich werden auch die in naher Zukunft erscheinenden stärkeren Modelle sehr ähnlich aufgebaut sein. Grundlage der neuen Modelle sind die ursprünglichen X-Modelle, deren Plattform von Seasonic noch etwas verbessert wurden. Das grundsätzliche Design basiert weiterhin auf einem Ansatz mit LLC-Resonanzwandler, welcher einen guten Anteil an der hohen Effizienz hat. Ebenfalls beim X-560 mit an Bord ist die von Seasonic patentierte Anschlussplatine, auf der sowohl die Spannungsregler für die Nebenspannungen als auch direkt die Buchsen für die modularen Anschlusskabel untergebracht sind. Auf der Jagd nach einer möglichst hohen Effizienz werden jenseits der 90% auch kleine Verbesserungsschritte immer wichtiger. Einer davon ist die Reduzierung von Leitungswiderständen, welche sich am einfachsten durch möglichst kurze Leitungsführungen erreichen lässt. Seasonic hat zur allgemeinen Beschreibung folgende Grafik verwendet:

x400_innens

Dargestellt ist der Unterschied zum herkömmlichen Ansatz, wo alle Ausgangsspannungen auf der Hauplatine erzeugt werden und erst danach auf die Tochterplatine mit den Anschlüssen geführt werden. Seasonic führt nur einen Teil der gesamten Ausgangsleistung über die Tochterplatine. Der Großteil der Ausgangsleistung eines modernen Netzteils entfällt auf die 12V-Spannung und wird über die PCI-Express-Anschlüsse sowie die Mainboardanschlüsse abgerufen. Die Anschlussbuchsen für diese meistbelasteten Verbindungen hat Seasonic direkt auf der Hauptplatine angeordnet, spart sich so also den widerstandsbelasteten Umweg über die Tochterplatine. Zur Tochterplatine mit den restlichen Anschlüssen wird nur ein kleinerer Teil der 12V-Schiene geführt, nämlich die 12 Volt für die Peripheriegeräte und die Spannungsregler, die 3,3 und 5 Volt erzeugen. Dieses Prinzip lässt auch verstehen, warum das ATX-Hauptstromkabel auf Netzteilseite in zwei Stecker aufgeteilt ist. Bei guter Umsetzung kann dieser Ansatz sicher einige Zehntel Prozentpunkte an Wirkungsgrad bringen, denn bei den hohen Strömen in Netzteilen machen sich auch wenige Milliohm weniger bemerkbar.

x560_04s

 Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

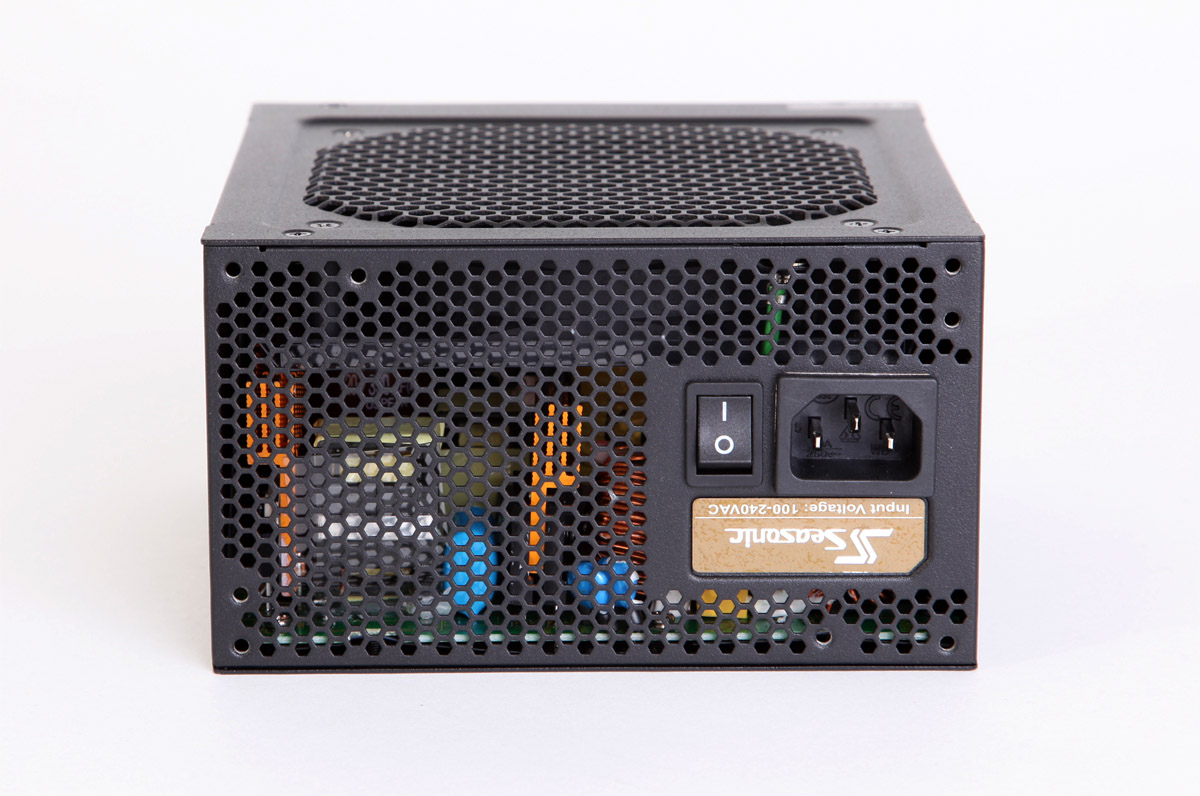

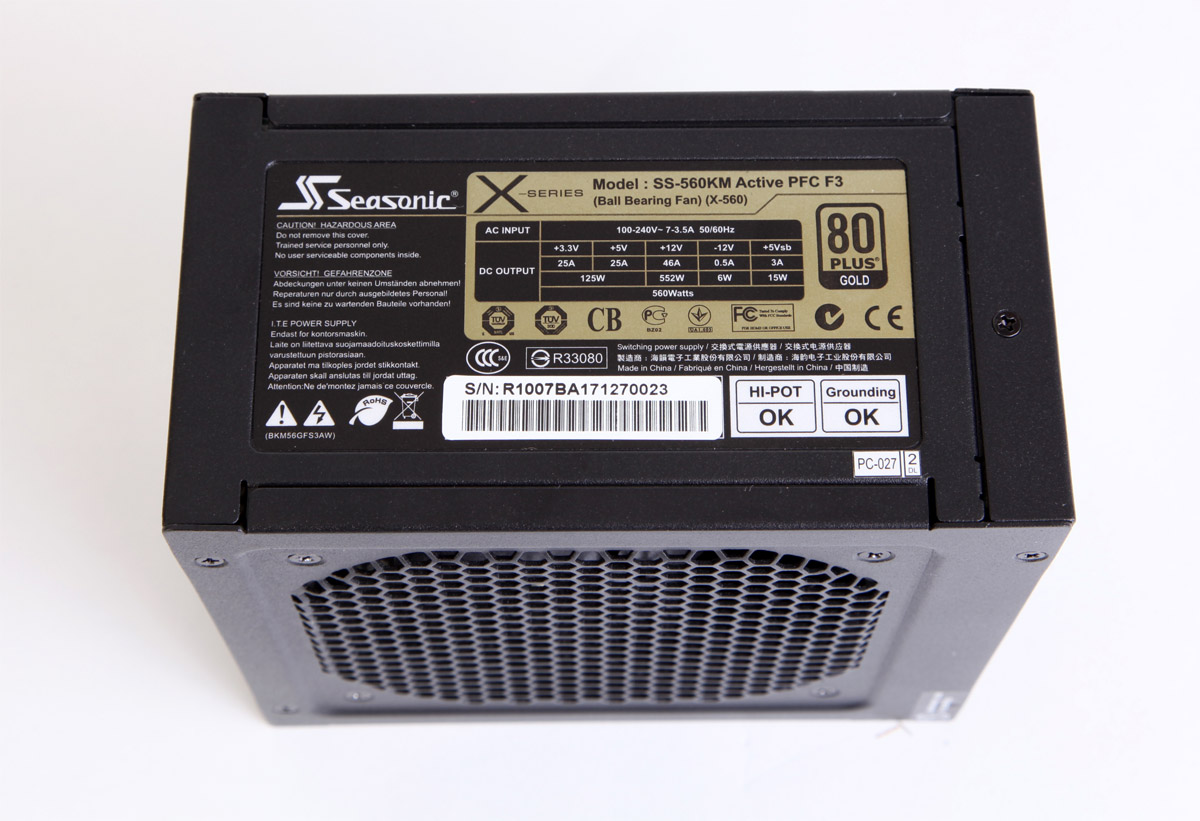

Die Leistungsdaten des X-560 entsprechen dem eines modernen 560W-Modells. Dank der DC-DC-Topologie stehen auf der 12V-Schiene nominal 552 Watt zur Verfügung. Eine Combined-Power von 125 Watt auf 3,3 und 5 Volt sollte auch ausreichend sein.

x560_03s

 Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

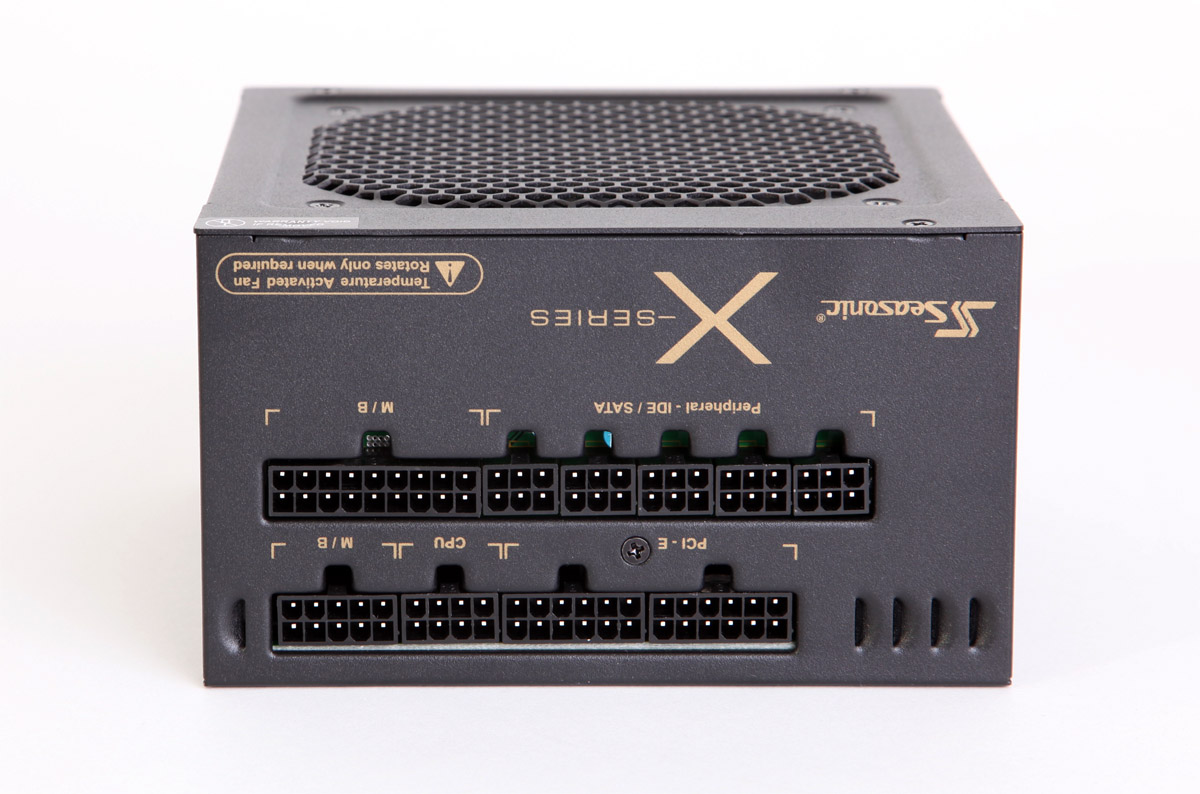

In Sachen Ausstattung ist das X-560 ebenfalls gut aufgestellt. Es verfügt über Anschlussmöglichkeiten für bis zu 8 Molex- und bis zu 5 SATA-Geräte. Für Grafikkarten stehen wahlweise ein oder zwei 8(6+2)-Pin PCI-Express-Stecker zur Verfügung. Die Mainboardversorgung wird über ein 24(20+4)-Pin ATX- und ein 8(4+4)-Pin AUX/EPS-Kabel bewerkstelligt.

x560_03s

 Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

Das Stecksystem des modularen Kabelmanagements ist zwar nicht farblich codiert, aber gut beschriftet und relativ sicher in der Bedienung. Relativ sicher insofern, weil sich beispielsweise ein 6-Pin-Stecker eines Peripheriekabels auch in die 8-Pin-CPU-Buchse des Netzteils stecken lässt. Dies wäre aber auch die einzige Möglichkeit einer "Fehlbedienung", welche in der Praxis wohl nie vorkommen dürfte.

x560_09s

 Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

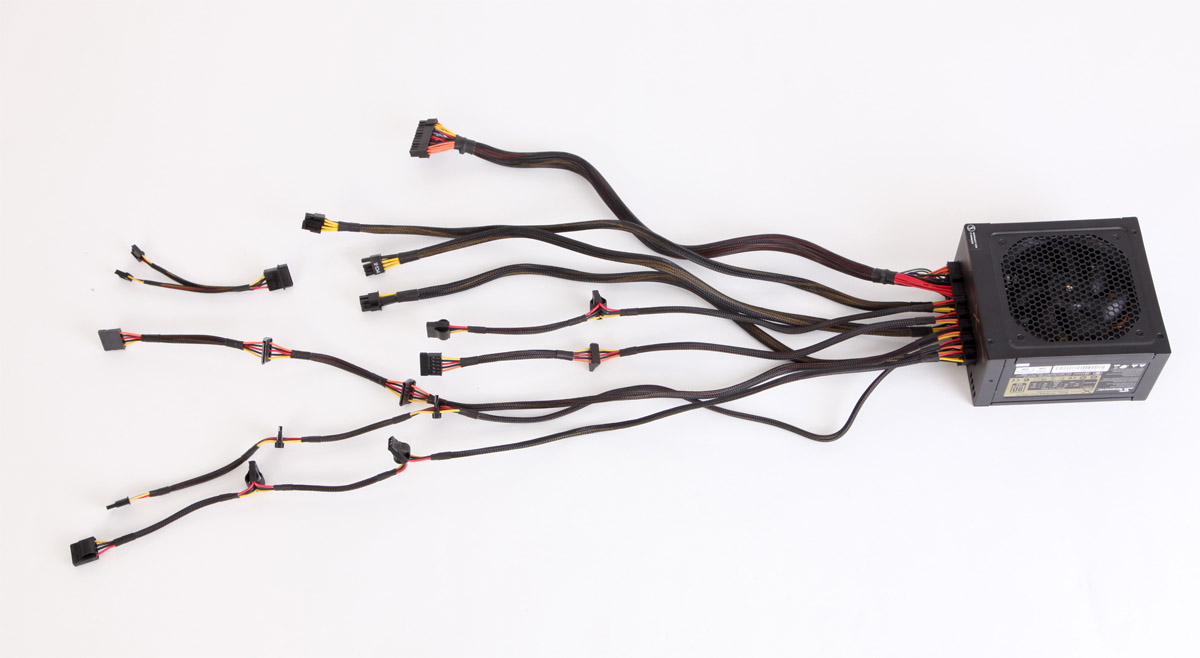

Das X-560 besitzt insgesamt fünf Steckplätze für Peripheriekabel und es werden auch nur fünf entsprechende Kabel mitgeliefert, sodass eine Vollbestückung möglich ist. Mitgeliefert werden drei Kabel mit SATA- und zwei mit Molex-Anschlüssen, mit je zwei oder drei Abgriffen. Es sind zwei zwölf-polige Buchsen für Seasonics PCI-Express-Anschlusskabel vorhanden. Beim X-560 werden zwei Kabel mit je einem 8(6+2)-Pin-Stecker mitgeliefert, aber der 660W-Version, welche laut Datenblatt vier Anschlüsse bietet, werden dann Anschlusskabel mit je zwei PCI-Express-Steckern im Karton beiliegen.

x560_08s

 Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

Die Anschlusskabel des X-560 sind ausreichend lang und dürften in normalen Einbausituationen keine Probleme machen.

Weiterhin verfügt das Seasonic X-560 über hochwertige Bauteile, darunter 105°C-Kondensatoren "made in Japan" und auch Solid-state Kondensatoren. Die gängigen wichtigen Schutzschaltungen sollen ebenfalls vorhanden sein. Positiv ist weiterhin, dass Seasonic 5 Jahre Herstellergarantie verspricht.

Die technischen Daten und die Ausstattung des X-560 in der Übersicht:



Seasonic X-560
Modell SS-560KM
Straßenpreis ab 118 Euro
Homepage http://www.seasonicusa.com/NEW_X-series_560.htm
Leistungswerte
+3,3V 25 A
+5V 25 A
+12V 46 A
+5Vsb 3 A
-12V 0,5 A
Leistung +12V 552 W
Leistung +3,3V & 5V 125 W
Gesamtleistung 560 W
Anschlüsse
ATX 24(20+4)-Pin
AUX/EPS 8(4/4)-Pin
PCI-Express 2x 8(6+2)-Pin
SATA bis zu 8x
Molex bis zu 5x
Features
Effizienz 80PLUS Gold
Maße (LxBxH) 160 mm / 150 mm / 86 mm
Lüfter 120 mm (semi-passiv, Lüfter aus bei < 20% Last)
Kabelmanagement ja, vollständig
Herstellergarantie 5 Jahre

Kommen wir nun zum Testsystem und einen ersten Blick auf die Spannungen des X-560:
