Seite 7: BIOS und Overclocking

BIOS

Zum Testzeitpunkt war die BIOS-Version 0907 auf dem aktuellen Stand, die im Vergleich zum First Release schon einige Verbesserungen erhalten hat. Mit der Beta-Version 1202 bietet der Hersteller aber bereits ein aktuelleres BIOS an, das die Systemstabilität im Vergleich zur Version 1104 noch weiter verbessern soll. Das BIOS kann komfortabel via "ASUS EZ Flash 3 Utility" aktualisiert werden. Entweder manuell oder über das Internet. Version 0907 hat vom First Release aus folgende Verbesserungen implementiert bekommen:

  • Improve system stability (aus BIOS-Version 0401)
  • Improved compatibility with Samsung M.2 SSDs
  • Enhanced memory overclocking range to DDR4 3866 (OC)
  • Update Intel ME version to 1168

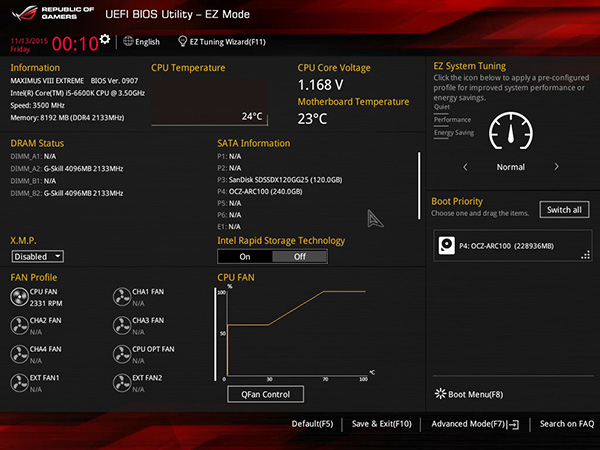

Der EZ-Modus vom ASUS Maximus VIII Extreme.

ASUS nutzt hier verständlicherweise dieselbe Oberfläche, wie sie auch bei den anderen Maximus-VIII-Mainboards wie dem ASUS Maximus-VIII-Gene (Hardwareluxx-Test) anzutreffen ist. Demnach dominieren die Farben Rot und Schwarz. Die einzelnen Punkte wurden in gelber Farbe hervorgehoben und die restlichen Werte in weißer Schrift. Beginnen wir oben links. Dort sind das aktuelle Datum und auch die Uhrzeit einsehbar. Rechts daneben kann auch die generelle UEFI-Sprache geändert werden. Auch wieder mit von der Partie ist der "EZ Tuning Wizard", der eine Art Overclocking-Assistent ist und Neueinsteigern das Overclocking einfacher machen soll. Eingefleischte Overclocker werden von dieser Funktion in der Regel die Finger lassen und stattdessen sämtliche Einstellungen manuell festlegen.

In der nächsten Zeile werden die üblichen Vorabinformationen wie das Mainboardmodell inkl. BIOS-Version, die aktuell installierte CPU inkl. Taktfrequenz sowie die Arbeitsspeicher-Kapazität angezeigt. Weiter rechts sind dann auch gleich die CPU- und Mainboard-Temperatur zu sehen. Zusätzlich auch die CPU-Spannung. Eine Etage tiefer wird auf der linken Seite über einen ergänzenden RAM-Status vermittelt, in welchen Slots aktuell welche Module mit welcher Kapazität installiert sind und wie es mit der aktuell anliegenden Taktung aussieht. Zudem kann auf Wunsch auch gleich ein Extreme-Memory-Profile (kurz: XMP) ausgewählt werden, sofern vorhanden. Wer sich für die derzeit angekoppelten Storage-Gerätschaften interessiert, erhält diese Infos direkt rechts daneben. Hinzu kommen dann wiederum unten noch die Lüftergeschwindigkeiten, die sich mit der Funktion "Manual Fan Tuning" auch gleich individuell festlegen lassen.

Am rechten Rand des Bildschirms kann vom Anwender das grundlegende Funktionsschema ausgewählt werden. Standardmäßig ist der normale Modus aktiviert. Es lassen sich jedoch auch einmal der Modus "ASUS Optimal" und der Modus "Power Saving" wählen. Während beim "ASUS Optimal"-Modus das System auf gesteigerte Performance ausgelegt ist, lässt sich das System mit dem "Power Saving"-Modus effizienter betreiben. Darunter kann die Boot-Reihenfolge mit Leichtigkeit abgeändert werden. Entweder per Klick auf "Advanced Mode" oder mit einem Tastendruck auf "F7" gelangen wir in die erweiterte Ansicht, die wir uns nun anschauen werden.

Der Advanced-Modus vom ASUS Maximus VIII Extreme.

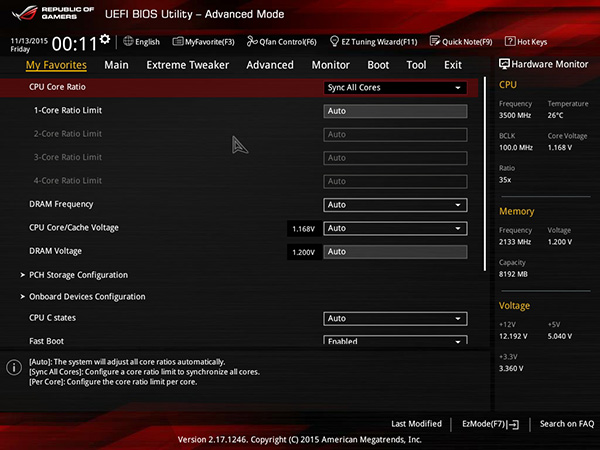

Der Advanced-Modus wurde farblich genau wie der EZ-Mode gestaltet, dafür jedoch anders strukturiert. Der erste Reiter ist bereits von den ersten Sockel LGA1150 Mainboards von ASUS bekannt. Das Feature "My Favorites" beinhaltet die Auswahl der häufig verwendeten Funktionen aus dem BIOS, die auf der separaten Seite abgespeichert werden können. Um eine Funktion hinzuzufügen, muss oben der Punkt "MyFavorite(F3)" angeklickt oder die Taste "F3" gedrückt werden. Dadurch öffnet sich ein eigenständiges Fenster, in dem die Funktionen ausgewählt werden können. Auf der "Main"-Seite werden noch einmal einige Vorabinformationen wie die BIOS-Version, das installierte Prozessormodell und einige RAM-Infos angezeigt. Auch hier lässt sich die Menüsprache ändern, falls gewünscht.

Nun geht es mit dem umfangreichen "Extreme Tweaker" weiter. Sämtliche Overclocking-Funktionen sind hier hinterlegt worden und es sind für das Extreme-Modell passend zum Namen extrem viele Funktionen implementiert worden, die selbst dem extremen Übertakter durchaus ausreichen sollten. Ob es nun um die Taktfrequenz von CPU oder Arbeitsspeicher oder doch um die einzelnen Spannungen geht, hier wird der Anwender definitiv fündig. Zur Unterstützung wird jeweils unten erklärt, was die einzelnen Funktionen bewirken. Wie immer können die zahlreichen Onboard-Komponenten mithilfe des nächsten Reiters konfiguriert werden. Auch wenn auf der rechten Seite ständig einige Informationen vom Hardware-Monitor angezeigt werden, hat ASUS eine eigene "Monitor"-Seite hinterlegt, auf der unter anderem die Lüfter gesteuert werden können. Aber auch die Temperaturen und Spannungen werden noch einmal aufgelistet.

Sämtliche Einstellungen, die den Startvorgang betreffen, wurden von ASUS auf den Reiter "Boot" gepackt. Wer sich von dem Boot-Logo gestört fühlt, kann es dort beispielsweise abschalten. Zusätzlich sind dort die Boot-Overrides untergebracht worden. ASUS gibt auch hier erneut ein paar Tools mit auf den Weg. Darunter das "ASUS EZ Flash 3 Utility", womit das UEFI über ein angeschlossenes Laufwerk oder direkt über die Internetverbindung aktualisiert werden kann. Sämtliche UEFI-Einstellungen können mithilfe des "ASUS Overclocking Profile" in maximal acht Profilen gesichert werden, die auch von einem USB-Stick exportiert und auch importiert werden können. "ASUS SPD Information" liest die Serial Presence Detect-Werte aus den DIMMs aus. Und unter "Exit" können die gesetzten Settings abgespeichert und auch die Default Werte geladen werden. Bevor das UEFI die Settings abspeichert, zeigt ein kleines Fenster alle Einstellungen an, die verändert wurden. Wer sich nützliche Notizen anlegen möchte, muss glücklicherweise auf keinen Zettel und Stift zurückgreifen, sondern verwendet einfach das "Quick Note"-Feature.

Die Bedienbarkeit der neuen UEFI-Oberfläche stufen wir als akzeptabel ein. Wir haben bemerkt, dass die Bedienung der UEFI-Oberfläche per Tastatur nach einiger Zeit zu haken anfängt, je mehr Funktionen aufgerufen wurde. Nach einem Neustart läuft allerdings wieder alles wie geschmiert. Der Maus-Cursor lässt dagegen eine flüssigere Bewegung zu. Abgesehen von dieser Tatsache wurden alle gewählten Einstellungen zu unserer vollsten Zufriedenheit übernommen. Auch gab es an der Stabilität nichts auszusetzen.



Overclocking

Gerade bei den Extreme-Mainboards der ROG-Serie steht das Overclocking mit an oberster Stelle. Hier gibt ASUS dem Anwender jede Menge Overclocking-Funktionen und Features mit auf den Weg. Dazu gehört auch die Unterstützung für Stickstoffkühlung, um den Prozessor extrem zu übertakten. Dabei spielt es keine Rolle, ob nun ein OC-Anfänger oder ein Profi vor dem Maximus VIII Extreme sitzt. Selbst wenn sich jemand nicht so gut mit dem Overclocking auskennt, wird er nicht im Stich gelassen. ASUS hat z.B. vorgefertigte Overclocking-Presets ins UEFI implementiert.

Doch auch die Profis kommen voll und ganz auf ihre Kosten. Die gesamten OC-Settings fallen extrem umfangreich aus, unter anderem auch für das RAM-Overclocking. Nicht ohne Grund hat der Hersteller RAM-Teiler bis DDR4-4266 hinzugefügt. Speziell für das CPU-Overclocking sind die 13 Spulen verantwortlich, die laut Herstellerangaben sehr effizient arbeiten sollen.

Generell beherrscht das Maximus VIII Extreme ähnliche Wertveränderungen wie das hauseigene Maximus VIII Gene und lässt einen Spielraum des BCLKs von 40 MHz bis 650 MHz in 0,01-MHz-Intervallen zu. Passend dazu kann selbstverständlich auch die CPU-Spannung individuell angepasst werden. Im Override-Modus beträgt der Spielraum 0,600 Volt bis 1,700 Volt. Möchte der Anwender die Spannungsregulierung dann doch lieber mithilfe des Offset- oder Adaptive-Modes vornehmen, kann er sich zwischen -0,635 Volt und +0,635 Volt respektive 0,250 Volt bis 1,920 Volt entscheiden. In allen drei Modi sind die Intervalle in sehr feinen 0,005 Volt implementiert worden. Feintuning ist damit also möglich. Auch lässt sich die CPU Load-Line Calibration in acht Stufen beeinflussen. Alle anderen Overclocking-Funktionen haben wir in der folgenden Tabelle aufgelistet:

Die Overclocking-Funktionen des ASUS Maximus VIII Extreme in der Übersicht
Base Clock Rate 40,00 MHz bis 650,00MHz in 0,01-MHz-Schritten
CPU-Spannung /
Cache-Spannung
0,600 V bis 1,700 V in 0,005-V-Schritten (Fixed-Modus)
0,250 V bis 1,920 V in 0,005-V-Schritten (Adaptive-Modus)
-0,635 V bis +0,635 V in 0,005-V-Schritten (Offset-Modus)
DRAM-Spannung 1,000 V bis 2,000 V in 0,005-V-Schritten (Fixed-Modus)
CPU-SA-Spannung 0,70000 V bis 1,80000 V in 0,1250-V-Schritten (Fixed-Modus)
CPU-IO-Spannung 0,70000 V bis 1,80000 V in 0,1250-V-Schritten (Fixed-Modus)
VCC-PLL-Spannung -
PCH-Core-Spannung 0,70000 V bis 1,80000 V in 0,1250-V-Schritten (Fixed-Modus)
PCIe-Takt - nicht möglich -
Weitere Spannungen PLL Termination Voltage, CPU Standby Voltage, DRAM REF Voltages, Boot Voltages,
DRAM VTT Voltage, DMI Voltage, Core PLL Voltage, Internal PLL Voltage,
Eventual DRAM Voltage, Eventual CPU Standby Voltage, Eventual PLL Termination Voltage
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate einstellbar
Timings 83 Parameter
XMP wird unterstützt
Weitere Funktionen
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie C1E, CSTATE (C6/C7), EIST
Turbo-Modus (All Cores, By number of active cores),
erweiterte Lüfterregelung für CPU-Fan und fünf optionale Fans, CPU Current Capability,
DRAM Current Capability, Long Duration Package Power Limit, Short Duration Package Power Limit

Selbst mit dem ASUS Maximus VIII Extreme gelang es uns nicht, den Core i5-6600K stabil mit 4,7 GHz zu betreiben. Das System startete zwar, aber Windows konnten wir nicht stabil betreiben. Als stabil können wir dafür 4,6 GHz bei einem BIOS-Wert von 1,270 Volt bescheinigen.

Bestes Ergebnis: 4,6 GHz bei 1,270 Volt (Fixed-BIOS-Wert)

Auch ein gutes Overclocking-Brett gibt irgendwann nach. Erstaunlicherweise benötigte das hauseigene Maximus VIII Gene etwas weniger Spannung als das Extreme-Modell. Dies kann allerdings an den reichlich vorhandenen OC-Settings liegen, die im Hintergrund im Auto-Modus mitlaufen.

Auch bei der Skylake-S-Plattform werfen wir einen Blick auf das RAM-Overclocking. Zu diesem Zweck verwenden wir zwei DIMMs mit jeweils 4 GB Speicherkapazität des Typs "G.Skill RipJaws4 DDR4-3000". Im ersten Test kontrollieren wir die Funktionalität des XMP und im zweiten den Betrieb ohne Verwendung des XMP-Features.

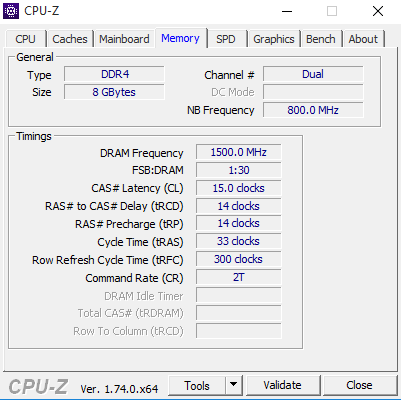

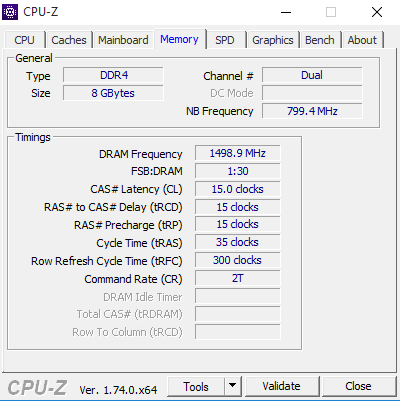

Das Extreme Memory Profil
wird korrekt vom System umgesetzt.
Ohne XMP konnten wir
marginal schärfere Latenzen festlegen.

Das Extreme Memory Profile wurde vom System übernommen und lief auch stabil. Wir konnten auch manuelle Werte ohne XMP anwenden, die etwas straffer anlagen. Auch dies lief mit ebenfalls 1,35 Volt VDIMM reibungslos.

ASUS AI Suite 3

ASUS legt dem Mainboard die bekannte AI Suite bei, mit der sich jede Menge Features von Windows aus einstellen lassen. Die neuen Z170-Modelle haben dabei ebenfalls die dritte Version erhalten, die im gleichen Funktionsumfang auch für die Enthusiasten-Plattform angeboten wird. Als großes Beispiel ist hierbei "TurboApp" zu nennen, die ein Teil des 5-Way-Optimization-Features ist und mit der für jede installierte Anwendung bestimmt werden kann, mit welchem CPU-Multiplikator, mit welchem Sound-Schema und mit welcher Netzwerk-Priorität die jeweilige Anwendung behandelt werden soll. Auf diese Weise kann sichergestellt werden, dass nur ausgewählte Programme und/oder Spiele mit erhöhter CPU-Leistung ausgeführt werden sollen. Gleichzeitig wird das Dual-Intelligent-Processors-5-Feature aus TPU und EPU gebildet.

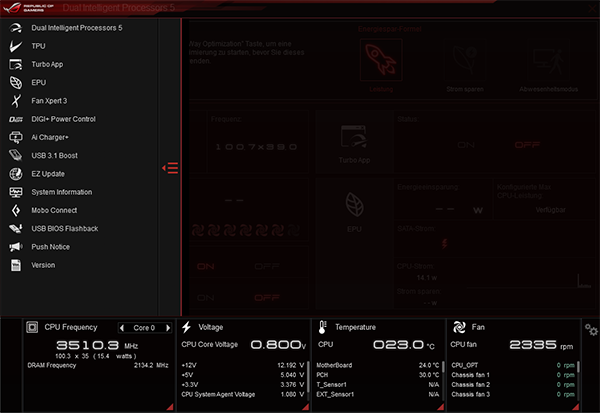

Die ASUS AI Suite 3 im ROG-Gewand.

Weiterhin steht es dem Anwender frei, mit der AI Suite 3 auch die vier anderen Punkte zu nutzen. TPU ist für die Taktfrequenzen zuständig, mit dem neuen Fan Xpert 3 können dagegen die Lüfter nach Herzenswunsch feinjustiert werden. Das Digi+-Feature kümmert sich dafür unverändert um die Spannungsversorgung. Um die Effizienz nicht zu vernachlässigen, gibt es den Punkt "EPU", bei dem die vier Betriebsmodi "Auto", "Hohe Leistung", "Strom sparen" und "Abwesenheitsmodus" konfiguriert werden können. Zu jeder Zeit hat der Anwender am unteren Rand Infos wie CPU- und RAM-Takt, Spannungen, Temperaturen und Lüftergeschwindigkeiten im Auge. Ein Klick auf das rechte Zahnradpärchen öffnet ebenfalls unten die Einstellungsmöglichkeiten zu den einzelnen Kategorien.

Weiterhin hat die ASUS AI Suite in der Version 3 weitere, nützliche Funktionen wie den Ai Charger+, mit dem das iPhone, iPad sowie der iPod dank der BC-1.1-Funktion wesentlich schneller aufgeladen werden können. Mit dem EZ Update können dagegen die installierten ASUS-Programme und auch das BIOS aktualisiert werden. Jedes Mal, wenn ASUS eine neuere BIOS-Version veröffentlicht, lassen sich mit dem USB-BIOS-Flashback-Feature die neuen Versionen nach einem individuellen Zeitplan auf einen USB-Datenträger herunterladen. In speziellen Situationen, etwa wenn ein geplanter Neustart des Systems einprogrammiert wurde, kann die AI Suite mit der Push-Notice-Funktion den Anwender je nach Zeiteinstellung an den bevorstehenden Reboot erinnern. Genauso ist es auch mit Ereignissen möglich, wenn Spannungen oder Temperaturen überschritten werden.

Zudem hält sich auch der USB-3.1-Boost bereit, damit die angeschlossenen USB-3.0-Geräte mit der bestmöglichen Performance angesteuert werden. Dies wird mit dem UASP-Modus (USB Attached SCSI Protocol) ermöglicht. Zu guter Letzt ist noch der USB-Charger+ zu nennen. Angeschlossene, mobile Geräte können mit ihm ebenso schneller aufgeladen werden. Je nach Einstellung funktioniert es selbst, wenn sich das System gerade im Standby, Ruhemodus oder im ausgeschalteten Zustand befindet.

Neu hinzugekommen sind die Mobo-Connect-Funktionen, mit der die am PC angeschlossene Maus und Tastatur auf einem mobilen Gerät genutzt werden können. Alternativ lässt sich mobile Gerät andersherum mit dem PC verbinden, um die Mediensteuerung zu übernehmen.

In der folgenden Bildergalerie können alle AI-Suite-3-Screenshots eingesehen werden.
