Seite 4: Features und Layout (3)

Weiter gehts mit den Netzwerk-NICs.

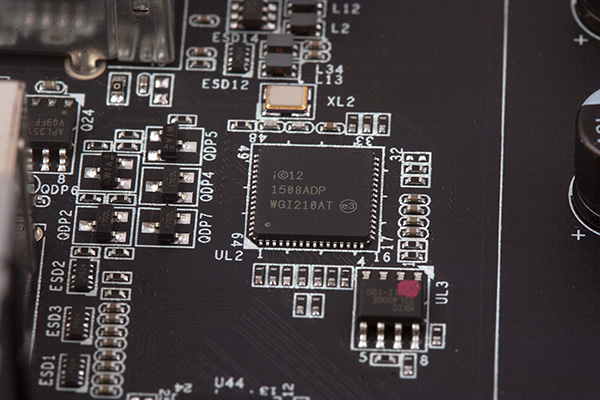

Der Intel-I210-AT-...

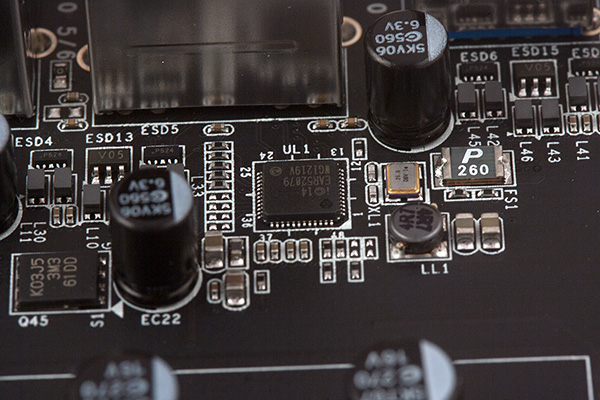

...und der I219-V können beide bis 1 GBit/s Daten schieben.

Auf dem EVGA Z170 Classified wird Dual-Gigabit-LAN mit zwei Intel-NICs geboten, einmal dem I219-V und dem I210-AT. Beide können bis zu 1 GBit/s an Daten schaufeln und bringen weitere Features wie Teaming und Wake-on-LAN mit.

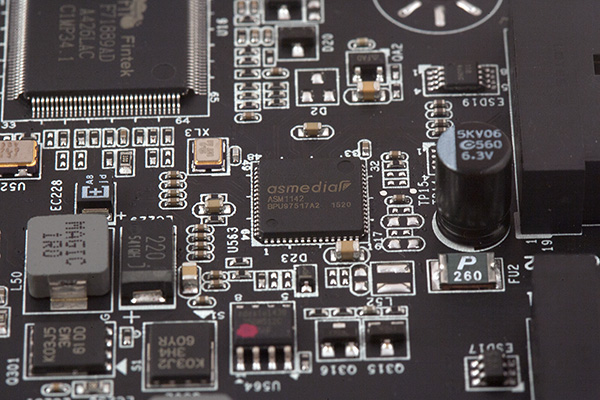

Hier haben wir den USB-3.1-Controller.

Gänzlich anders als die Konkurrenz verbaut EVGA keine USB-3.1-Schnittstellen am I/O-Panel, sondern bietet das Feature stattdessen über einen Header an. Mit einer PCIe-3.0-Lane kommt der ASM1142 von ASMedia so auf seine 10 GBit/s und kann zwei Anschlüsse unter seine Fittiche nehmen.

Links: USB-3.0-Header; Rechts: USB-3.1-Header

Diese Art der Unterbringung von USB-3.1-Schnittstellen sehen wir mit dem EVGA Z170 Classified zum ersten Mal. Während der linke Header über den Intel-Z170-Chipsatz mit USB-3.0-Spezifikationen agiert, wurde der ASMedia ASM1142 an den rechten Header angeklemmt. Somit lassen sich zwei sehr schnelle USB-3.1-Schnittstellen an die Gehäusefront verlegen.

Ein 6-poliger PCIe-Stromanschluss und auch ein Beeper sind an Bord.

Im Falle von mehreren Grafikkarten empfiehlt EVGA, den 6-poligen PCIe-Stromanschluss vom Netzteil zu belegen, damit es zu keinen elektrischen Instabilitäten kommt und alles optimal arbeitet. Ein gutes Stück rechts ist auch ein Beeper zu sehen, der seine Arbeit trotz Diagnostic-LED erfüllt.

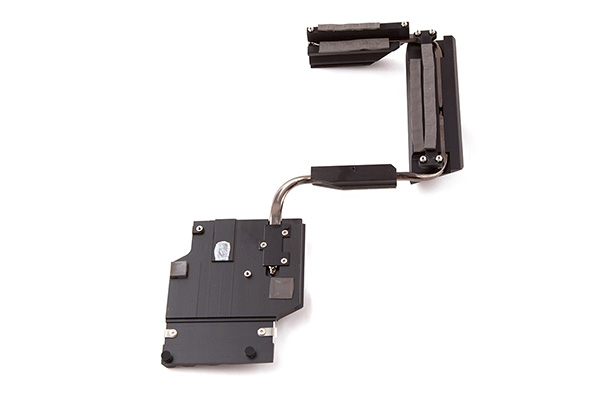

Der durchgehende Kühler im Detail.

Ein Blick lohnt sich auch auf die Kühlkörper, die mit einer Heatpipe miteinander verbunden sind. Besonders interessant ist dabei der PCH-Kühler, der nicht nur den Chipsatz auf Temperatur hält, sondern auch den PEX8747 und sogar den Marvell 88SE9220 herunterkühlt. Auffällig ist zusätzlich, dass im VRM-Bereich nicht nur die MOSFETs, sondern auch die Spulen mitgekühlt werden.

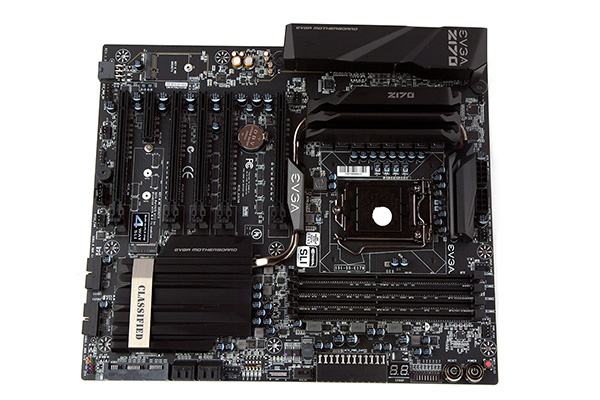

Das EVGA Z170 Classified nochmal in der Übersicht.

EVGA hat das E-ATX-Format gut ausgenutzt und hat einen ziemlich großen PCH-Kühler designt, der subjektiv betrachtet sehr schick aussieht. Loben müssen wir die Kalifornier für den freien Platz unter dem obersten PCIe-3.0-x16-Steckplatz. Wird eine Dual-Slot-Grafikkarte eingesetzt, können dennoch alle anderen Slots frei genutzt werden.



Social Links

Seitenübersicht

Kommentare (6)

#1
customavatars/avatar136469_1.gif
Registriert seit: 24.06.2010

Flottillenadmiral
Beiträge: 5277
Was ich persönlich bei dem Board als sehr negativ empfinde, ist die Verteilung der Lanes des PLX-Chips. Wenn ich ein 2-way SLI fahren will, haben beide Karten nur x8, so wie man es auch ohne PLX-Chip hätte. Nur dass in diesem Fall der PLX noch eine gewisse Latenzzeit zusätzlich erzeugt. Bei 3-way haben die Karten x8/x16/x16, wobei beide x16 nur an x8 an der CPU angebunden sind. Müssen beide Karten Daten parallel holen, hat jede Graka effektiv nur x4 zur verfügung. Schlimmer wird es noch bei 4-way, da sinds im schlimmsten Fall nur x8/x2,67/x2,67.

Ich meine vll. haben sich die Ingenieure auch was bei dieser unkonventionellen Aufteilung gedacht, weil eventuell (???) im Realfall eh viele Daten von Graka zu Graka geschickt werden. Das weiß ich nicht, weil ich immer nur Bandbreitentests zu x-way-SLI-Setups mit PLX-Chips gelesen habe. Bei Realbenchmarks wird meist nur auf die Skalierung bei steigender Kartenzahl eingegangen.

Das würde mich bei diesem Board interessieren, wie es im 3-way und 4-way SLI gegen andere mit konventioneller x8/x8/x8/x8 Aufteilung aussieht. Und allgemein ein Test, bei dem ein Skylake gegen einen Haswell-E in 2-way, 3-way und 4-way antritt, man beide CPUs auf gleiche Leistung normiert und man so nur den Unterschied durch die Laneanbindungen sieht. Auch würde mich interessieren, wie groß der duch den PLX-Chip induzierte Inputlag wirklich ist.

Anonsten wäre das für mich der größte Negativpunkt an dem Board.
#2
customavatars/avatar46926_1.gif
Registriert seit: 09.09.2006

Oberstabsgefreiter
Beiträge: 405
Ein 1151 Board für 500,00 Euro ist ein schlechter Scherz!
#3
customavatars/avatar144745_1.gif
Registriert seit: 07.12.2010
Düsseldorf
Stabsgefreiter
Beiträge: 376
Zitat Agony1976;23923391
Ein 1151 Board für 500,00 Euro ist ein schlechter Scherz!


jepp, legt man nen HUNNI drauf und man hat ein Sockel 2011-3 Board incl. dem 5820K :wall:
#4
customavatars/avatar192568_1.gif
Registriert seit: 26.05.2013

Kapitän zur See
Beiträge: 3199
verstehe nicht warum mainboards die quad SLI unterstützen direkt mondpreise haben.
#5
Registriert seit: 22.04.2013

Obergefreiter
Beiträge: 126
Da "kommt" eins zu viel würde ich sagen.

"Unternehmen kommen aus Kalifornien kommen und haben damit in den USA ihren Hauptsitz."
#6
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13146
Ist korrigiert, danke.
