Gigabyte GA-X99M-Gaming 5 im Test

DruckenE-Mail
Erstellt am: von

Seite 4: BIOS und Overclocking

BIOS

Zum Test-Zeitpunkt stand uns die BIOS-Version F3 zur Verfügung. Mit Gigabytes Q-Flash-Utility konnten wir das BIOS ganz bequem aufspielen. Verglichen mit der First-Release-Version bietet die Version F3 folgende Verbesserungen:

  • Support future NVMe SSD drive

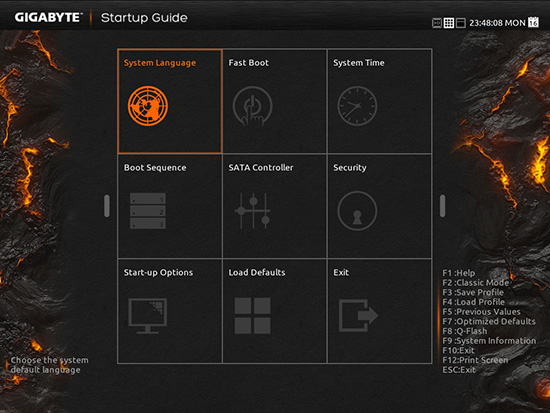

Der Startup Guide beim GA-X99M-Gaming 5.

Gigabyte hat sich weiterhin beim UEFI nicht ausschließlich auf diese Ansicht beschränkt. Der so genannte "Startup Guide" dient vielmehr als Schnellstart-Oberfläche. Beispielsweise wenn der Anwender sich nicht durch die zahlreichen Einstellungen wühlen möchte, sondern auf schnellem Wege das Grundlegendste ändern möchte. Hierfür stehen neun Funktionsblöcke zur Verfügung. Im ersten Block lässt sich die Systemsprache ändern. Hierbei sollten 27 auswählbare Sprachen ausreichen. Im nächsten Block rechts kann die Fast Boot-Funktion eingeschaltet und rechts daneben die Systemzeit konfiguriert werden. In der mittleren Etage haben wir einmal den Menüpunkt "Boot Sequence", als nächstens "SATA controller", wo die SATA-Controller sowie der SATA-Mode umgeschaltet werden können. Dann haben wir noch den Block "Security", dort kann beispielsweise ein Passwort gesetzt werden. Ganz unten reiht sich der Punkt "Start-up Options" ein, bei dem ganz klar festgelegt werden kann, in welchem Modus das UEFI starten soll. Zur Auswahl stehen die Modi "Smart Tweak HD", "Smart Tweak Mode", "Startup Guide" und schließlich der "Classic Mode", zu denen wir nun kommen.

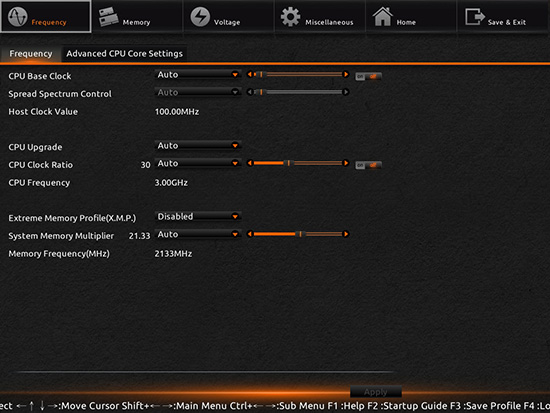

Der Smart-Tweak-Modus beim GA-X99M-Gaming 5.

Deutlich mehr lässt sich mit dem Smart-Tweak-Modus anfangen. Er kann entweder mit der Full-HD-Auflösung oder mit 1.024 x 768 Pixeln angezeigt werden. Als erstes können unter "Frequency" die Taktraten zur CPU und zum Arbeitsspeicher verändert werden. Erweiterte Arbeitsspeicher-Einstellungen, wie die Latenzen, haben einen eigenen Reiter erhalten. So lassen sich für jeden der vier Channels auf Wunsch unterschiedliche Latenzen festlegen. Genau wie bei der noch folgenden klassischen Ansicht wurden die Voltage-Settings in vier Untermenüs unterteilt. Statusmeldungen zum Arbeitsspeicher, zur CPU und weitere Einstellungen zur Lüftersteuerung findet der Anwender unter "Miscellaneous". Natürlich können die favorisierten Einstellungen auch auf speziellen Seiten hinterlegt werden, die an das MyFavorite-Feature von ASUS erinnern. Last but not least gibt es noch den "Save & Exit"-Menüpunkt, wo unter anderem die gewählten Einstellungen abgespeichert und die Standard-Parameter geladen werden können. In dem Unterpunkt "Preferences" wurden noch weitere BIOS-spezifische Einstellungen hinterlegt.

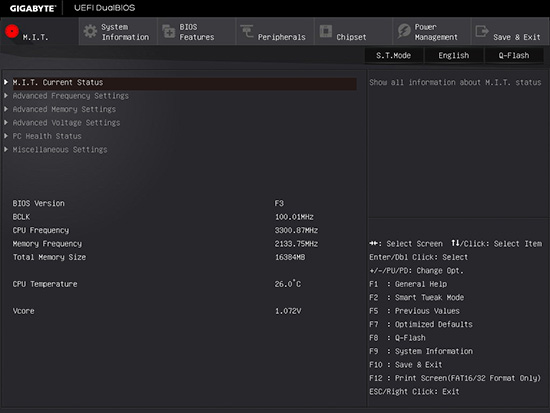

Der Classic Mode beim GA-X99M-Gaming 5.

Man könnte fast von Glück reden, dass weiterhin der Classic Mode angeboten wird, der gleichzeitig als Advanced-Modus herhalten muss. Diese grafische UEFI-Oberfläche hat zwar die Struktur von den Z77-Mainboards geerbt, jedoch hat Gigabyte nun völlig andere Farben ausgewählt, nämlich überwiegend ein dunkles Grau. Beim ersten Menüpunkt bekommt der Anwender Zugriff auf die Overclocking-Funktionen, welche im "M.I.T."-Reiter hinterlegt sind. Auf dieser Seite sind noch sechs weitere Unterpunkte vorhanden, hinter denen sich die zahlreichen Overclocking-Features verbergen. Unter "System Informationen" werden lediglich einzelne Infos wie das Mainboard-Modell, die aktuell vorliegende BIOS-Version, die Uhrzeit und das Datum angezeigt. Von dort aus lässt sich ebenfalls die Sprache ändern. Im UEFI sind auch zahlreiche Einstellungen zu finden, die den Startvorgang betreffen, die unter einem eigenen Menüpunkt aufgelistet werden. Alle auf dem Mainboard vorhandenen Onboard-Komponenten können unter "Peripherals" individuell konfiguriert werden. Chipsatz-relevante Einstellungen sind dagegen in dem separaten Chipset-Menüpunkt anzutreffen. Ferner können im nächsten Punkt "Power Management" die entsprechenden Einstellungen gesetzt werden. Last but not least ist der "Save & Exit"-Reiter vorhanden, der selbsterklärend ist.

Es war problemlos möglich, auf angenehme Art und Weise per Maus und Tastatur durch die Menüs zu navigieren. Wir können zudem eine sehr gute Stabilität bescheinigen. Alle Einstellungen wurden, wie erwartet, ordnungsgemäß umgesetzt und ließen keinerlei Kritik zu.

Overclocking

Auch wenn das GA-X99M-Gaming 5 als Gaming-Platine vermarktet wird, bietet es auch einige Overclocking-Funktionen an, mit denen der Anwender dem Prozessor sowie dem Arbeitsspeicher zu mehr Takt verhelfen kann. Als VRM kommen sechs Spulen und MOSFETs zum Einsatz.

Die Gigabyte-Platine erlaubt eine Veränderung des BCLK von 80 MHz bis 133,33 MHz. Mit den Intervallen von 0,01 MHz erhält der Anwender somit die Möglichkeit, das Feintuning vorzunehmen. Anders als bei der Konkurrenz, lässt sich die VCore nur in zwei Modi festlegen, Override und Offset. Im ersteren Fall beträgt die Korridor 0,500 Volt bis 1,700 Volt, mit dem Offset hingegen -0,300 Volt bis +0,400 Volt. Hierbei waren in beiden Modi sehr feine Schritte von 0,001 Volt möglich. Alle weiteren Overclocking-Funktionen sind in der folgenden Tabelle einsehbar.

Die Overclocking-Funktionen des Gigabyte GA-X99M-Gaming 5 in der Übersicht
Base Clock Rate 80 MHz bis 133,33 MHz in 0,01-MHz-Schritten
CPU-Spannung 0,500 V bis 1,700 V in 0,001-V-Schritten (Override-Modus)
-0,300 V bis +0,400 V in 0,001-V-Schritten (Offset-Modus)
DRAM-Spannung 1,000 V bis 2,000 V in 0,010-V-Schritten (Fixed-Modus)
CPU-VCCIN-Spannung 1,000 V bis 2,700 V in 0,010-V-Schritten (Fixed-Modus)
CPU-Ring-Spannung

0,800 V bis 1,600 V in 0,001-V-Schritten (Override-Modus)
-0,300 V bis +0,400 V in 0,001-V-Schritten (Offset-Modus)

CPU-SA-Spannung -0,300 V bis +0,500 V in 0,001-V-Schritten (Offset-Modus)
CPU-IO-Analog/Digital-Spannung 0,800 V bis +1,300 V in 0,010-V-Schritten (Fixed-Modus)
PCH-Core-Spannung 0,650 V bis 1,300 V in 0,005-V-Schritten (Fixed-Modus)
PCIe-Takt - nicht möglich -
Weitere Spannungen PCHIO, DDR VPP Voltage, DRAM Termination
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate einstellbar
Timings 56 Parameter
XMP wird unterstützt
Weitere Funktionen
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie C1E, CSTATE (C6/C7), EIST
Turbo-Modus (All Cores, By number of active cores),
erweiterte Lüfterregelung für CPU-Fan und vier optionale Fans, Short Duration Power Limit,
Long Duration Maintained, Long Duration Power Limit, Primary Plane Current Limit
CPU VRIN Load-Line Calibration

Wir konnten unseren Core i7-5960X mit Ach und Krach auf 4,4 GHz bei einer Spannung von 1,350 Volt übertakten. Die 1,350 Volt haben wir als Maximumspannung festgelegt, die dann im Endeffekt ausgereicht haben.

Bestes Ergebnis mit dem 1.0-Strap: 4,4 GHz bei 1,350 Volt

Ehrlich gesagt haben wir uns ein etwas besseres Ergebnis vorgestellt. Wenn wir die Spannung weiter gesenkt haben, lief das System nicht mehr stabil. Da das Overclocking-Resultat aber auch mit der verwendeten CPU schwankt, lässt sich anhand der Features, die Gigabyte mitliefert, wohl auch fallweise ein deutlich besseres Resultat erreichen.

Auch bei der Haswell-E-Plattform werfen wir einen Blick auf das RAM-Overclocking. Zu diesem Zweck verwenden wir vier DIMMs mit jeweils 4 GB Speicherkapazität des Typs "G.Skill RipJaws4 DDR4-3000". Im ersten Test kontrollieren wir die Funktionalität des XMP und im zweiten ohne Verwendung des XMP-Features.

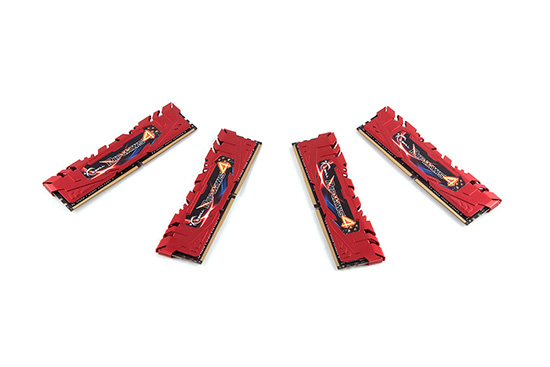

4x 4GB G.Skill RipJaws4 DDR4-3000
Selbst ohne XMP konnten wir die 3000 MHz nicht erreichen.

Auch mit der nächten Gigabyte-X99-Platine war nicht mehr als DDR4-2666 möglich. Demnach scheint auch das X99M-Gaming 5 mit einem höheren BCLK-Strap als 1.0 zu haben. Auch brachte die Aktivierung des Extreme Memory Profiles nichts und das Board startete nach einigen Versuchen wieder mit den Standard-Parametern. In der Regel ist so etwas aber mit einer zukünftigen Biosversion einfach zu beheben.

Easy-Tune-Utility

Weiterhin geben die Taiwaner ihr Overclocking-Tool "EasyTune" mit auf den Weg, mit diesem bekommt der Anwender die Möglichkeit, das System direkt unter Windows zu übertakten:

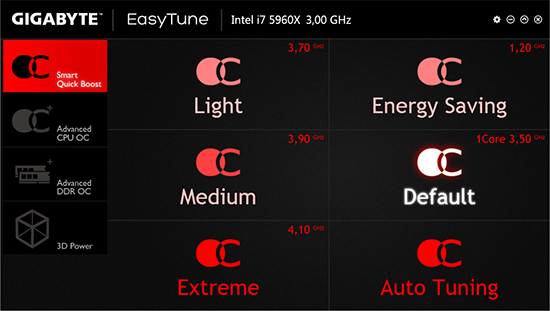

Gigabytes EasyTune-Utility.

Soll die Übertaktung des Prozessors automatisch vorgenommen werden, stehen die Modi "Light", "Medium" und "Extrem" zur Verfügung. Ebenso lässt sich eins der Grundprofile "Energy Saving", "Defaults" und "Auto Tuning" aktivieren. Wer es genauer festlegen möchte, findet hierfür alle wichtigen Funktionen auf der "Advanced CPU OC"-Seite. Dort können der Grundtakt, die CPU-Multiplikatoren sowie die Spannungen individuell angepasst werden. Auf der nächsten Seite steht das RAM-Overclocking auf dem Programm, wo auch alle Timing-Modi einzeln konfiguriert werden können. Schließlich lässt sich mit "3D Power" die Stromversorgung an sich beeinflussen, worunter die Phasen und die Hauptspannungen fallen. Generell können die gewählten Einstellungen, sofern gewünscht, nach einem Systemneustart wieder automatisch geladen werden.

In der folgenden Bildergalerie können alle BIOS- und EasyTune-Screenshots eingesehen werden:
