Seite 4: Intel Z97: ASRock Z97 Extreme4

Overclocking-Features

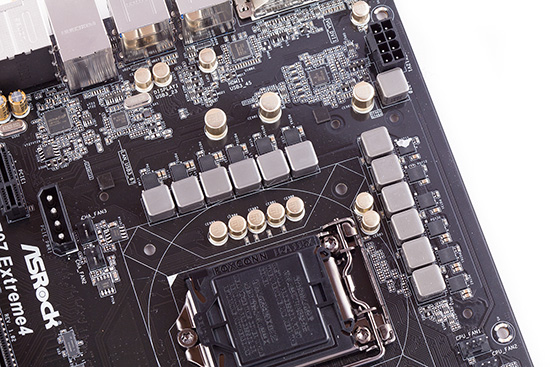

12 Phasen geben der CPU Zunder.

Uns ist absolut bewusst, dass das ASRock Z97 Extreme4 kein reinrassiges Overclocking-Mainboard ist. Dennoch hat es in unserem Overclocking-Test sehr überzeugend agiert, sodass es bei einem schmalen Geldbeutel definitiv eine Empfehlung wert ist. Die eingesetzte Haswell-CPU bekommt es dabei mit zwölf Phasen zu tun, die mit ebenfalls zwölf NexFET-MOSFETs angetrieben werden. Ein 8-poliger-+12V-Stromanschluss muss genügen und kann alleine 336 Watt aufnehmen. Zwar beherbergt das Z97 Extreme4 keine besonderen Onboard-Overclocking-Features, doch halten sich zumindest ein Power-, Reset- und CMOS-Clear-Button bereit. Obendrauf hat ASRock auch noch eine Diagnostic-LED und einen BIOS-Switch gepackt. Folgende Overclocking-Funktionen hält das BIOS bereit.

Die Overclocking-Funktionen des ASRock Z97 Extreme4 in der Übersicht
Base Clock Rate 90 MHz bis 300 MHz in 0,1-MHz-Schritten
CPU-Spannung 0,800 V bis 2,000 V in 0,001-V-Schritten (Fixed- und Adaptive-Modus)
-1,000 V bis +1,000 V in 0,001-V-Schritten (Offset-Modus)
DRAM-Spannung 1,165 V bis 1,800 V in 0,005-V-Schritten (Fixed-Modus)
CPU-VCCIN-Spannung 1,200 V bis 2,300 V in 0,010-V-Schritten (Fixed-Modus)
-0,600 V bis +0,400 V in 0,010-V-Schritten (Offset-Modus)
CPU-Ring-Spannung

0,800 V bis 2,000 V in 0,001-V-Schritten (Fixed- und Adaptive-Modus)
-1,000 V bis +1,000 V in 0,001-V-Schritten (Offset-Modus)

CPU-SA-Spannung -1,000 V bis +1,000 V in 0,001-V-Schritten (Offset-Modus)
CPU-IO-Analog/Digital-Spannung -1,000 V bis +1,000 V in 0,001-V-Schritten (Offset-Modus)
PCH-Core-Spannung 0,977 V bis 1,322 V in 0,005-V-Schritten (Fixed-Modus)
PCIe-Takt - nicht möglich -
Weitere Spannungen PCH1,5V
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate einstellbar
Timings 34 Parameter
XMP wird unterstützt
Weitere Funktionen
Weitere Besonderheiten UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie C1E, CSTATE (C6/C7), EIST
Turbo-Modus (All Cores, By number of active cores),
erweiterte Lüfterregelung für CPU-Fan und vier optionale Fans, Short Duration Power Limit,
Long Duration Maintained, Long Duration Power Limit, Primary Plane Current Limit
FIVR Switch Frequency Signature, FIVR Switch Frequency Offset

Die Spezifikationen

Es bringt vier DDR3-Speicherbänke, sechs SATA-6GBit/s-Ports, eine SATA-Express-Schnittstelle und einen M.2-Slot mit. Des weiteren beherbergt es drei mechanische PCIe-3.0-x16-, drei PCIe-2.0-x1-Steckplätze und acht USB-3.0- sowie sechs USB-2.0-Anschlüsse. Die Haswell-Grafikeinheit kann mithilfe des HDMI-, DVI-, DisplayPort- und VGA-Grafikausgangs angesprochen werden. Obendrauf gibt es noch den Intel I218-V-PHY und das Purity-Audio-2-Feature, bestehend aus dem Realtek ALC1150 und zwei Texas-Instruments-NE5532-Chips.

Die Daten des ASRock Z97 Extreme4 in der Übersicht
Mainboard-Format ATX
Hersteller und
Bezeichnung
ASRock
Z97 Extreme4
CPU-Sockel LGA1150
Straßenpreis ca. 133 Euro
Homepage http://www.asrock.com/index.de.asp
Northbridge-/CPU-Features
Chipsatz Intel Z97 Express Chipsatz
Speicherbänke und Typ 4x DDR3 (Dual-Channel)
Speicherausbau max. 32 GB (mit 8-GB-DIMMs)
SLI / CrossFire CrossFireX (3-Way), SLI (2-Way)
Onboard-Features
PCI-Express

3x PCIe 3.0 x16 (x16/-/-, x8/x8/-, x8/x4/x4)
3x PCIe 2.0 x1

PCI -
Serial-ATA-, SAS- und
ATA-Controller

4x SATA 6G mit RAID 0, 1, 5, 10 über Intel Z97
2x SATA 6G mit RAID 0, 1, 5, 10 über ASMedia ASM1061
1x SATA-Express über Intel Z97
1x M.2-Slot über Intel Z97 (shared)

USB 8x USB 3.0 (6x am I/O-Panel, 2x über Header), sechs direkt über Intel Z97, zwei über ASMedia ASM1042AE
6x USB 2.0 über Intel Z97 (2x am I/O-Panel, 4x über Header)
Grafikschnittstellen 1x HDMI-out 1.4a, 1x DisplayPort, 1x DVI, 1x VGA
WLAN / Bluetooth -
Thunderbolt -
LAN

1x Intel I218-V Gigabit-LAN

Audio 8-Channel Purity Sound 2 (Realtek ALC1150) + 2x TI NE5532

Zum Hardwareluxx-Test: ASRock Z97 Extreme4
